運用・管理 / 2要素認証

2要素認証（2FA = Two Factor Authentication）は、2つの異なる認証要素を併用することでセキュリティーを高める仕組みです。

基本仕様

本製品がサポートする2FAの基本仕様は以下のとおりです。

基本設定

2FAを使用するための基本設定は次のとおりです。

共通設定

  1. 2FA関連の設定は2要素認証サービスが有効になっていないと行えないため、最初に同サービスを有効化します。
    これには service 2faコマンドを使います。
    awplus(config)# service 2fa
awplus(config)# exit

  2. OpenVPNで2FAを使うよう設定します。これにはaaa authentication openvpnコマンドを使います。
    OpenVPNに関するその他の設定は2FAを使わないときと同じです。詳しくは「VPN」/「OpenVPN」をご覧ください。

    • 第1要素としてRADIUSサーバーを使う場合
      awplus# configure terminal
awplus(config)# aaa authentication openvpn default group radius 2fa
    • 第1要素としてLDAPサーバーを使う場合
      awplus# configure terminal
awplus(config)# aaa authentication openvpn default group ldap 2fa

  3. 認証コードの生成・通知方式ごとに必要な設定を行います。詳しくは以下の各セクションをご覧ください。


2FAを利用するための基本設定は以上です。

TOTP/HOTPを使用する場合

TOTP/HOTP方式を使用する場合は、ユーザーごとにシークレットキー（パスワード）を生成し、本製品とユーザー（のモバイルアプリ）の間で共有する必要があります。

なお、TOTP方式では2fa create userコマンドでシークレットキーを生成する代わりに、本製品上に用意される専用のWebページからユーザー自身が利用登録を行うこともできます。自己登録用Webページを有効にする方法については、「TOTP方式における自己登録用Webページ」をご覧ください。

  1. 管理者によるシークレットキーの生成は特権EXECモードの2fa create userコマンドにより「2FAユーザーの追加」という形で行います。
    awplus# 2fa create user userA random-secret
    TOTP/HOTPでの2FAを利用するユーザーのそれぞれについて、2fa create userコマンドを実行してください。

  2. 各ユーザーにモバイルアプリ設定のための情報（シークレットキーなど）を提供します。

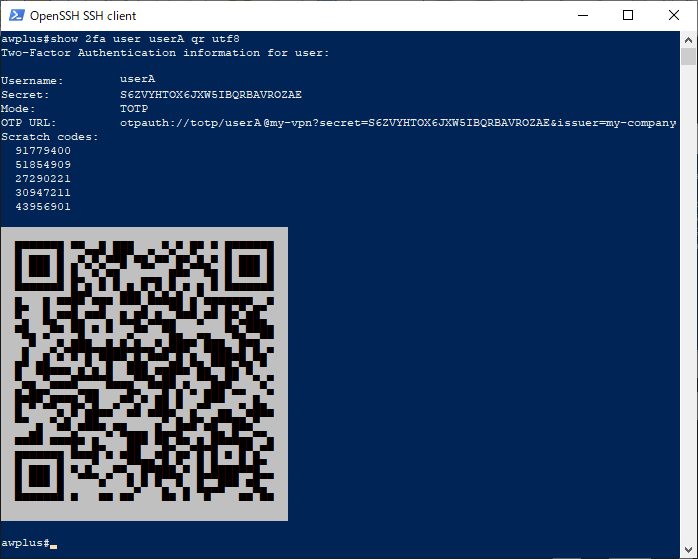

    • シークレットキーを受け渡すためのQRコードはshow 2fa userコマンドのqrオプションを使って出力します。
      端末画面に表示されたQRコードを安全な方法でユーザーに渡し、モバイルアプリで読み込んでもらってください。
      awplus# show 2fa user userA qr utf8


    • また、モバイル端末やモバイルアプリの障害で認証コードを取得できなくなった場合に備えて、バックアップコードを提供することもできます。
      その場合は、show 2fa userコマンドの「Scratch codes」欄に表示される5つのコードを安全な方法でユーザーに通知してください。

2FAユーザーのバックアップコードを再生成するには2fa reset scratch-codesコマンドにユーザー名を指定します。
同コマンドを実行すると、該当ユーザーの5つのバックアップコードがすべて新しいものに更新され、以前のコードは使用できなくなります。
awplus# 2fa reset scratch-codes userA

電子メールを使用する場合

認証コードを電子メールで通知する場合は、電子メール送信機能の設定を行い、各ユーザーの電子メールアドレスを登録する必要があります。

  1. 電子メール送信機能の設定をします。
    詳細は「運用・管理」/「メール送信」をご覧ください。
    awplus(config)# mail from noreply@example.jp
awplus(config)# mail smtpserver 10.10.10.5
awplus(config)# mail smtpserver tls starttls
awplus(config)# mail smtpserver authentication plain username noreply password So0=HeMeTwo

  2. 2fa email-otpコマンドを実行し、電子メールで認証コードを送信できるようにします。
    awplus(config)# 2fa email-otp

  3. 電子メールアドレスの取得方法を設定します。

    • RADIUSサーバーから取得する場合は、2fa radius-email-attributeコマンドで電子メールアドレスが格納されているRADIUS属性を指定します。
      たとえばUser-Name属性に電子メールアドレスが格納されている場合、次のように設定します。
      本設定は第1要素（ユーザー名・パスワード）の認証にRADIUSサーバーを使用している場合のみ有効です。
      awplus(config)# 2fa radius-email-attribute email User-Name

    • LDAPサーバーから取得する場合は、ldap-serverコマンドでLDAPサーバーモードに移動し、email-attributeコマンドで電子メールアドレスが格納されているLDAP属性を指定します。
      たとえばUserCustomData属性に電子メールアドレスが格納されている場合、次のように設定します。
      本設定は第1要素（ユーザー名・パスワード）の認証にLDAPサーバーを使用している場合のみ有効です。
      awplus(config)# ldap-server Server1
awplus(config-ldap-group)# email-attribute UserCustomData

    • 手動で登録する場合は、2fa create user emailコマンドでユーザーの電子メールアドレスを登録します。
      本設定は第1要素（ユーザー名・パスワード）の認証にRADIUSサーバー、LDAPサーバーのどちらを使用している場合でも有効ですが、同コマンドで指定したユーザーについては手動登録した電子メールアドレスが優先されるため、RADIUS/LDAPサーバーに登録された電子メールアドレスは使われません。
      awplus# 2fa create user sampleUser email sample@example.jp

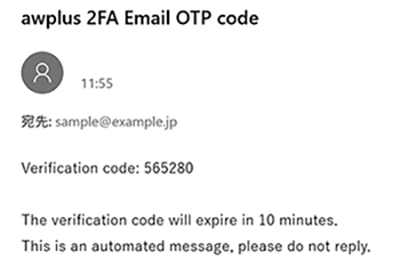

認証コードを電子メールで送信するよう設定している場合、ユーザーが第1要素（ユーザー名・パスワード）の認証に成功すると、登録された電子メール宛てに次のようなメッセージが届きます。


通知メールの書式を変更したい場合は、フラッシュメモリー上にテンプレートのテキストファイルを作成し、そのファイルを2fa email-templateコマンドで指定します。
テンプレートの仕様については2fa email-templateコマンドのページをご参照ください。
awplus(config)# 2fa email-template Email_TEMPLATE.txt

その他

2FAサービスの設定はshow 2faコマンドで確認できます。

2FAユーザー情報の一覧はshow 2fa usersコマンドで確認できます。

個々の2FAユーザーの情報（シークレットキー、バックアップコード、手動登録した電子メールアドレス、2FA除外設定など）はshow 2fa userコマンドにユーザー名を指定することで確認できます。

2FAユーザー情報を削除するには2fa delete userコマンドを使います。
awplus# 2fa delete user userA

応用設定

2FAの動作は以下のコマンドでカスタマイズ可能です。

2FA未設定ユーザーの拒否

認証コードの電子メール通知（2fa email-otpコマンド）が無効な場合、初期設定では、TOTP/HOTP未設定のユーザー（2fa create userコマンドまたは自己登録用Webページで登録していないユーザー）は2FAを使わずに第1要素（RADIUSかLDAP）の認証をパスすればログインが可能です。

認証コードの電子メール通知が無効な場合に2FA未設定ユーザーのログインを拒否するには、2fa reject-unconfigured-usersコマンドを設定してください。
awplus(config)# 2fa reject-unconfigured-users

2FA除外ユーザーの設定

認証コードの電子メール通知（2fa email-otpコマンド）が有効な場合、初期設定では、TOTP/HOTP未設定のユーザー（2fa create userコマンドまたは自己登録用Webページで登録していないユーザー）は電子メール通知による2FAの対象となります。

特定のユーザーを2要素認証の対象から除外するには、2fa create user skip-2faコマンドを使います。
認証コードの電子メール通知が有効であっても、同コマンドで指定したユーザーは第1要素（RADIUSかLDAP）の認証をパスすればログインが可能です。
また、2FA未設定ユーザーのログインを拒否する設定（2fa reject-unconfigured-usersコマンド）が有効な場合でも、2fa create user skip-2faコマンドで指定したユーザーは第1要素（RADIUSかLDAP）の認証をパスすればログインが可能です。
awplus(config)# 2fa create user userZ skip-2fa

QRコード（OTP URL）に埋め込む情報の設定

シークレットキーを受け渡すためのQRコードは、OTP URLと呼ばれるURL文字列をQRコード化したものです。
このURLにはシークレットキーのほかに、参考情報としていくつかの文字列情報を付加することができます。
これは以下の各コマンドで設定します。

OTP URLに発行者情報（issuerパラメーター）を付加するには、2fa issuerコマンドを使います。初期状態は未設定で、その場合発行者情報は埋め込まれません。
awplus(config)# 2fa issuer My Company

OTP URLに埋め込むラベル情報の後半部分を変更するには、2fa labelコマンドを使います。初期設定ではホスト名（hostname）が入ります。
awplus(config)# 2fa label My VPN

TOTP方式における認証コードの再利用

カウンターベースのHOTP方式では認証コードは使うたびに変更されますが、初期設定では時間ベースのTOTP方式でも認証コードは各々1回ずつしか使用できません。
たとえば、ユーザーが複数の装置からOpenVPN接続を行う場合、ある装置からログインした直後に別の装置からもログインしようとすると、最初の装置で使用した認証コードの有効期間内であっても、2つ目の装置で入力した認証コードは使用済みであるとして拒否されます。
TOTP方式で同じ認証コードを複数回使えるようにするには 2fa allow-reuseコマンドを使います。
awplus(config)# 2fa allow-reuse

TOTP方式における軽微な時刻ずれへの対応

時間ベースのTOTP方式では、認証を受ける側（ユーザー側）と認証する側（本製品）がそれぞれの時刻にもとづいてタイムステップ（30秒）ごとにワンタイムパスワード（認証コード）を計算するため、両者の時刻がずれていると正しく認証を行えません。

ただし、実際の運用ではシステム間で時刻がずれている可能性は十分考えられ、またユーザーが認証コードを確認して入力するまでのタイムラグもあるため、ある程度の時刻ずれを許容する設定が可能です。

初期設定では、ある時点において現在の時刻に対応した認証コードに加え、前後1個ずつの認証コードも受け入れる設定になっています。
現在時刻を中心に前後あわせて合計何個の認証コードを許容するかを示す設定値をTOTPウィンドウサイズと呼び、2fa totp-window-sizeコマンドで変更が可能です。

たとえば次の設定ではTOTPウィンドウサイズを5に設定しています。これは現在のコードに加えて、前2個、後2個の合計5個のコードを受け入れる設定です。
awplus(config)# 2fa totp-window-size 5

一方、次の例ではTOTPウィンドウサイズを1、すなわち現在のコードしか受け入れない厳格な設定にしています。
awplus(config)# 2fa totp-window-size 1

TOTP方式における大幅な時刻ずれへの対応

時間ベースのTOTP方式では、前述のとおり、認証を受ける側（ユーザー側）と認証する側（本製品）がそれぞれの時刻にもとづいてワンタイムパスワード（認証コード）を計算するため、両者の時刻がウィンドウサイズ（2fa totp-window-sizeコマンド）よりも大きくずれていると正しく認証を行えません。

ウィンドウサイズよりも大きな時刻ずれの原因としてよく見られるものにタイムゾーン設定の不一致があります。
時刻ずれ補正機能は、このような状況に対応するために両者の時刻がずれていることを検出して自動補正する機能です。

時刻ずれ補正機能の有効時にユーザーが間違った認証コードを入力すると、本製品は現在時刻の前後 2fa max-skew個分の認証コードをチェックし、一致するコードが見つかった場合はユーザーがそのコードを入力した時刻と、実際のそのコードが使われるべき時刻の差（ずれ幅）を記憶しておきます。

該当ユーザーが同じずれ幅で間違ったコードを短期間に3回連続して入力した場合、本製品はこのずれ幅を該当ユーザーの時刻補正値として記憶し、それ以降該当ユーザーがログインしようとしてきた場合は現在時刻にこの補正値を適用して認証コードをチェックします。これにより、互いの時刻がずれたまま正しく認証が行えるようになります。

初期状態では、時刻ずれ補正機能は無効です。有効にするには2fa skew-adjustコマンドを実行します。
awplus(config)# 2fa skew-adjust

補正可能な最大ずれ幅（前後どちらにも適用）は 2fa max-skewコマンドで設定します。
同コマンドの指定値の単位は「タイムステップ」です（1タイムステップ＝30秒）。
初期値は1500タイムステップ（45000秒＝750分＝12時間30分）です。

次の例では、最大補正幅を設定可能な最大値である3000タイムステップ（25時間）に設定しています。
awplus(config)# 2fa max-skew 3000

時刻補正値が保存されているユーザーについては、show 2fa userコマンドの出力にその旨が表示されます。
awplus# show 2fa user userA

ユーザーごとの時刻補正値をリセットするには2fa reset skewコマンドにユーザー名を指定します。
awplus# 2fa reset skew userA

HOTP方式におけるカウンターずれへの対応

カウンターベースのHOTP方式では、認証を受ける側（ユーザー側）と認証する側（本製品）がそれぞれ次が何個目の認証コードであるかを示すカウンターを保持しており、このカウンターの値にもとづいて認証コードを計算するため、両者のカウンターがずれていると正しく認証を行えません。

ただし、HOTPではユーザーが任意でカウンターを進める（認証アプリで認証コードを更新する＝次のカウンターのコードを取得する）ことができるため、カウンターの不一致は起こり得る前提で、認証する側（本製品）でユーザー側がいくつまでカウンターを進めていても許容するかを設定できるようになっています。

初期設定では、認証する側から見て、現在のカウンター値に対応した認証コードに加え、次とその次の認証コードを加えた合計3つの認証コードを受け入れる設定になっています。現在の認証コードを1つ目とした場合に何個目の認証コードまでを許容するかを示す設定値をHOTPウィンドウサイズと呼び、2fa hotp-window-sizeコマンドで変更が可能です。

たとえば次の設定ではHOTPウィンドウサイズを5に設定しています。これは現在のコードから4つ先のコードまで合計5個のコードを受け入れる設定です。
awplus(config)# 2fa hotp-window-size 5

一方、次の例ではHOTPウィンドウサイズを1、すなわち現在のコードしか受け入れない（カウンターのずれを許容しない）厳格な設定にしています。
awplus(config)# 2fa hotp-window-size 1

TOTP方式における自己登録用Webページ

TOTP方式では、管理者があらかじめ手動でユーザー情報（シークレットキーなど）を登録して通知するだけでなく、本製品上に用意される専用のWebページからユーザー自身が2FAの利用登録を行うこともできます。以下、そのための手順を説明します。
手動登録については「基本設定」の手順3「TOTP/HOTPを使用する場合」をご覧ください。
  1. 自己登録用Webページを有効にします。2fa self-registration portコマンドでWebページを公開するTCPポートを指定してください。
    たとえばポート10443を使う場合は次のように設定します。
    awplus(config)# 2fa self-registration port 10443

  2. 自己登録用Webページの認証に使用するサーバーをaaa authentication 2fa-registrationコマンドで指定します。
    たとえばradius-server hostコマンドで登録したRADIUSサーバーを使用する場合は次のように設定します。
    awplus(config)# aaa authentication 2fa-registration default group radius

  3. 自己登録を行うユーザーに対して、手順2の認証サーバーに登録したユーザー名、パスワードと自己登録用WebページのURLを通知してください。
    自己登録用WebページURLは次の形式です。
    https://<本製品のIPアドレスまたはホスト名>:<手順1で指定したポート番号>/2fa-registration
    たとえば、ユーザーからアクセス可能な本製品のFQDNが「gw.example.jp」で、自己登録用Webページのポート番号を10443に設定した場合、ユーザーに通知すべきURLは次のようになります。
    https://gw.example.jp:10443/2fa-registration
    また、ファイアウォールを使用している場合は、ユーザーが上記URLにアクセスできるようルールを適切に設定してください。

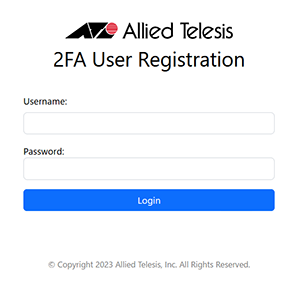

  4. ユーザーは、管理者から通知されたURLをWebブラウザーに入力することで次の登録画面にアクセスできます。

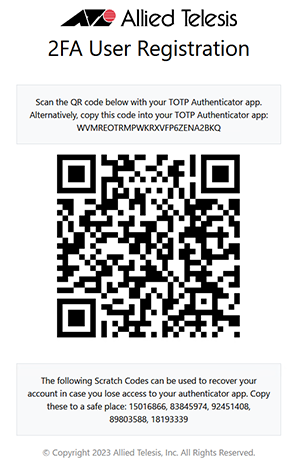

  5. ユーザーが Username と Password を入力して Login ボタンをクリック/タップすると、手順2のサーバーに登録されているユーザー情報にしたがって認証が行われ、成功するとモバイルアプリで読み込むためのQRコードが表示されます。
    また、QRコードの下には、モバイル端末やモバイルアプリの障害で認証コードを取得できなくなった場合に備えたバックアップコードが表示されます。
    バックアップコードは安全な方法で管理してください。


機器交換時のユーザー再登録手順

機器交換前の作業

2FAユーザー情報を2fa export user-dataコマンドを使用してエクスポートします。
本コマンドの実行後に、インポート時に必要なパスワードを指定します。
なお、エクスポートされるファイルのファイル名は（下記例の一番下に表示されている「atl2fausers-20230303-3272.dat」）自動で付与されます。インポート時に入力が必要になるため忘れないようメモする事をお勧めします。
awplus# 2fa export user-data
Enter security password: XXXXXXXXXXXX ↓（実際には表示されません）
Re-enter password: XXXXXXXXXXXX ↓（実際には表示されません）
Successfully exported 2FA user data (11 users) to file atl2fausers-20230303-3272.dat

機器交換後の作業

交換後の機器において2FAユーザー情報を2fa import user-data sourceコマンドを使用してインポートします。
インポートする際に、登録済みの2FAユーザー情報をすべて削除してインポートするデータに置き換える場合はreplaceパラメーターを指定します。
パラメーターを指定しない場合は、登録済み2FAユーザー情報と比較して変更・足りない情報をマージします。
awplus# 2fa import user-data source tftp://192.168.1.1/atl2fausers-20230303-3272.dat
Copying...
Successful operation
Enter security password: XXXXXXXXXXXX ↓（実際には表示されません）
Successfully imported 2FA user data (11 users).
