UTM / ファイアウォール

基本設定

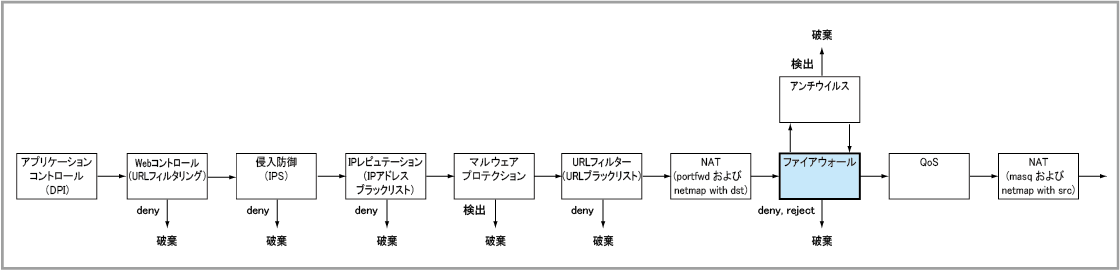

1. ファイアウォール機能の設定を行うため、ファイアウォールモードに移行します。これにはfirewallコマンドを使います。


   awplus(config)# firewall




2. ファイアウォール有効時はデフォルトですべてのトラフィックが拒否されるため、許可するトラフィックをpermitルールで明示的に指定する必要があります。ルールの作成は、ruleコマンドで行います。
   アクションには次の4つがあります。また、ルールの順序にも意味があります。これについては後述する「ルールの処理順序」をご覧ください。

   • permit（許可）

   • deny（破棄。送信元にエラーを返さない）

   • reject（破棄。送信元にエラーを返す）

   • log（パケットごとにログを記録）


   次のルールでは、内部を表すゾーン「private」から外部を表すゾーン「public」に宛てた通信をすべて許可するよう設定しています。ステートフルインスペクションにより、ファイアウォール経由の通信が開始されたときにはその状態が記憶されるため、戻りのパケットを許可するためのルールは不要です。


   awplus(config-firewall)# rule permit any from private to public


   この例において、

   • 「any」はアプリケーション（ただし、ここではすべてのトラフィックを意味するキーワード「any」を指定している）

   • 「from private」は送信元エンティティー（ゾーン、ネットワーク、ホスト）

   • 「to public」は宛先エンティティー（ゾーン、ネットワーク、ホスト）

   を表します。

   「アプリケーション」と「エンティティー」の詳細は、「UTM」/「アプリケーション定義」、「UTM」/「エンティティー定義」をご覧ください。

   同様にして必要なルールを作成していきます。以下にいくつかの例を示します。


   • 内部ゾーン「private」内の各ネットワークから、同ゾーン内のネットワーク「wired」にあるホスト「dbserver」へのアクセスを許可。


     awplus(config-firewall)# rule permit mydb from private to private.wired.dbserver


     ファイアウォールの適用対象はルーティングトラフィックであるため、ゾーン「private」に属するサブネットが1つだけのときはこのルールは不要ですが、ゾーン内に複数のサブネットが存在するときは同一ゾーン内であっても、サブネットをまたぐ通信に対しては明示的な許可ルールが必要な点にご注意ください。

     なお、ゾーン「private」内の通信を完全に自由にするには、次のようなルールを設定します。
     ネットワーク構成にもよりますが、通常は本製品のプライベート側インターフェースへのアクセス（Telnet/SSHなど）にもこのルールが必要です。


     awplus(config-firewall)# rule permit any from private to private




   • 内部ゾーン「private」ネットワーク「wired」上のホスト「adminpc」から、ゾーン「dmz」上のネットワーク「servernet」へのSSH通信を許可。


     awplus(config-firewall)# rule permit ssh from private.wired.adminpc to dmz.servernet




   • 外部ゾーン「public」から、ゾーン「dmz」上のネットワーク「servernet」にあるホスト「web」へのHTTP通信を許可。ここでは、logオプションにより通信開始のログも記録しています。


     awplus(config-firewall)# rule permit http from public to dmz.servernet.web log




   • 外部ゾーン「public」ネットワーク「internet」上のホスト「vpngw」から「myself」へのIPsec通信（ISAKMPとESP）を許可。ここでは、ホスト「public.internet.myself」がルーターのWAN側IPアドレスを、「public.internet.vpngw」が対向IPsecルーターのIPアドレスを定義していると仮定しています。


     awplus(config-firewall)# rule permit isakmp from public.internet.vpngw to public.internet.myself
     awplus(config-firewall)# rule permit esp from public.internet.vpngw to public.internet.myself




3. ファイアウォール機能を有効化します。これにはprotectコマンドを使います。


   awplus(config-firewall)# protect


ルールの処理順序

• ファイアウォールルールをルール番号順にチェック。

• マッチしたルールのアクションが permit、deny、reject の場合はアクションを実行してチェック終了。

• マッチしたルールのアクションが log の場合はログに記録して後続ルールのチェックを継続。

• どのルールにもマッチしなかった場合は破棄して終了。

• permitされたTCP、UDP通信に関してはファイアウォールセッションリミットルールをルール番号順にチェックし、最初にマッチしたルールのリミットを適用。


ICMPエラーメッセージの送信設定

awplus(config-firewall)# rule permit any from private to private
または
awplus(config-firewall)# rule permit any from private.lan to private.lan

awplus(config-firewall)# rule permit any from private.lan.myself to private.lan

awplus(config)# application icmp
awplus(config-application)# protocol icmp
awplus(config-application)# exit
awplus(config)# firewall
awplus(config-firewall)# rule permit icmp from private.lan.myself to private.lan

攻撃検出機能

検出可能な攻撃と検出条件

• Syn Flood
  特定の始点IPv4アドレスを持つTCP SYNパケットの数が、基準時間内（1秒以内）にしきい値に達したときに、該当攻撃を検出したとみなします。


• ICMP Flood
  特定の始点IPv4アドレスを持つICMPパケットの数が、基準時間内（1秒以内）にしきい値に達したときに、該当攻撃を検出したとみなします。


• UDP Flood
  特定の始点IPv4アドレスを持つUDPパケットの数が、基準時間内（1秒以内）にしきい値に達したときに、該当攻撃を検出したとみなします。


• TCP Stealth Scan
  次のいずれかの条件に一致するTCPパケットを検出したときに、該当攻撃を検出したとみなします（IPv4のみサポート対象）。


  • NAT機能を併用している場合

    • 制御フラグが1つもセットされていない

    • FIN/URG/PSHフラグだけがセットされている

    • FINフラグだけがセットされている

    • SYN/FINフラグだけがセットされている

    • SYN/RSTフラグだけがセットされている



  • NAT機能を併用していない場合

    • 制御フラグが1つもセットされていない

    • SYN/FINフラグだけがセットされている

    • SYN/RSTフラグだけがセットされている



• IPスプーフィング
  次のいずれかの条件に一致するIPv4パケットを検出したときに、該当攻撃を検出したとみなします。


  • 始点IPv4アドレスが自インターフェースのIPv4アドレスと一致

  • 始点IPv4アドレスがNAT機能のグローバル側IPv4アドレスと一致


セッション数の制限

awplus(config-firewall)# connection-limit from public.wan.hostA with limit 20

awplus(config-firewall)# connection-limit from public.netA with limit 10

設定と状態の確認

awplus# show firewall
Firewall protection is enabled
Active connections: 21

awplus# show firewall connections
tcp ESTABLISHED src=192.168.1.2 dst=172.16.1.2 sport=58616 dport=23 packets=16
bytes=867 src=172.16.1.2 dst=172.16.1.1 sport=23 dport=58616 packets=11 bytes=636
[ASSURED]
icmpv6 src=2001:db8::2 dst=2001:db8::1 type=128 code=0 id=1416 packets=34
bytes=3536 src=2001:db8::1 dst=2001:db8::2 type=129 code=0 id=1416 packets=34
bytes=3536
tcp TIME_WAIT src=2001:db8:1::2 dst=2001:db8:2::2 sport=42532 dport=80 packets=7
bytes=597 src=2001:db8:2::2 dst=2001:db8:1::2 sport=80 dport=42532 packets=5
bytes=651 [ASSURED]
tcp TIME_WAIT src=2001:db8:1::2 dst=2001:db8:2::2 sport=48740 dport=80 packets=5
bytes=564 src=2001:db8:2::2 dst=2001:db8:1::2 sport=80 dport=48740 packets=5
bytes=594 [ASSURED]

awplus# clear firewall connections

awplus# show firewall rule

[* = Rule is not valid - see "show firewall rule config-check"]
  ID     Action  App        From                 To                   Hits
--------------------------------------------------------------------------------
  10     permit  openvpn    public               private              0
  20     deny    samba-tcp  private              public               0
  30     deny    samba-udp  private              public               0
  40     permit  ssh        branch               private              0

awplus# show firewall rule config-check
Rule 10:
  Application does not have a protocol configured

• ルール内で指定したアプリケーションの定義において、IPプロトコルが指定されていない。


awplus# show firewall rule config-check
All rules are valid

ログ

awplus(config)# log buffered level informational facility local5

awplus(config)# connection-log events all
awplus(config)# log buffered level informational facility local5
