UTM / アプリケーションコントロール（DPI）

アプリケーションコントロール（DPI = ディープパケットインスペクション）は、本製品を通過するパケットのデータ部分を検査し、通信内容（レイヤー7）にもとづいてどのアプリケーションのトラフィックであるかを判別する機能です。

最近は多くのアプリケーションが通信チャンネルとしてHTTPを使うようになっているため、L3/L4ヘッダーだけではこれらのアプリケーションがすべて「HTTP」としか判定できず、個々のアプリケーションを見分けることができませんが、アプリケーションコントロール（DPI）機能を使えば、アプリケーションシグネチャデータベースによって、各種アプリケーションに特有の通信パターンを検出し、個々のアプリケーションを判別することができるようになります。

アプリケーションシグネチャデータベースは、製品内蔵のものを使えるほか、サンドバイン社が提供するデータベースを使用することもできます（どちらか一方を選択して使用します）。


アプリケーションコントロール（DPI）機能自体はアプリケーションの判別を行うだけですが、その情報は動的な「アプリケーション定義」として、下記機能のルール設定時に利用できます。

アプリケーション定義については「UTM」/「アプリケーション定義」をご覧ください。

また、サンドバイン社が提供するデータベースの更新をつかさどるアップデートマネージャーについては「UTM」/「アップデートマネージャー」をご覧ください。

アプリケーションコントロール（DPI）機能の具体的な使用例については、「設定例集」をご覧ください。

検査タイミング

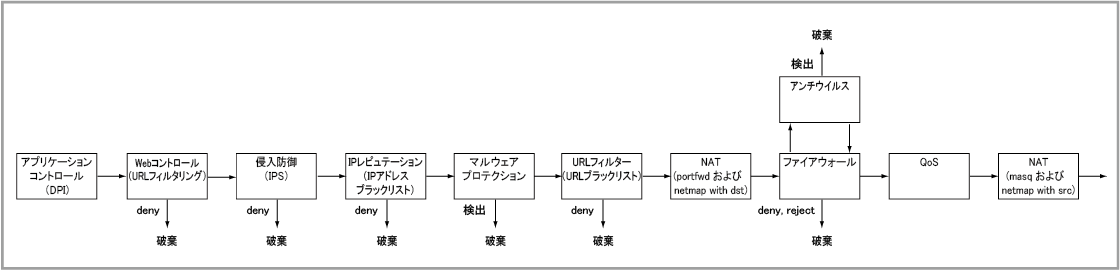

本機能は下記のタイミングでサポート対象のパケットを検査します。

基本設定

アプリケーションコントロール（DPI)の設定は、DPIモード（dpiコマンド）で行います。
providerコマンドでシグネチャデータベースの提供元を指定した後、enableコマンドで有効化します。

以下、アプリケーションコントロール（DPI）機能の基本的な設定手順を示します。
  1. アプリケーションコントロール（DPI）機能の設定を行うため、DPIモードに移行します。これにはdpiコマンドを使います。
    awplus(config)# dpi

  2. アプリケーションシグネチャデータベースの提供元を指定します。これにはproviderコマンドを使います。

    [製品内蔵のデータベースを使う場合]
    awplus(config-dpi)# provider built-in

    [サンドバイン社が提供するデータベースを使う場合]
    awplus(config-dpi)# provider procera

    3．アプリケーションコントロール（DPI）機能を有効化します。これにはenableコマンドを使います。
    awplus(config-dpi)# enable

設定は以上です。

アプリケーションコントロール（DPI）機能によって判別できるアプリケーションは、show application detailコマンドのdpiオプションで確認できます。
awplus# show application detail dpi

サンドバイン社が提供するアプリケーションシグネチャデータベースの更新チェック間隔は、update-intervalコマンドで変更可能です。初期値は1時間です。
awplus(config)# dpi
awplus(config-dpi)# update-interval days 1

サンドバイン社が提供するアプリケーションシグネチャデータベースは通常自動更新されますが、update nowコマンドで手動更新することも可能です。
awplus# update dpi_procera_app_db now

サンドバイン社が提供するアプリケーションシグネチャデータベースの更新ステータスはshow resourceコマンドで確認できます。
awplus# show resource dpi_procera_app_db
--------------------------------------------------------------------------------
Resource Name          Status       Version   Interval  Last Download
                                                        Next Download Check
--------------------------------------------------------------------------------
dpi_procera_app_db     unknown      -         10        None
                                              minutes   N/A

アプリケーションコントロール（DPI）機能の有効・無効とその他の情報は、show dpiコマンドで確認できます。
（表示内容は設定により異なります）
awplus# show dpi
Status:      running
Provider:    built-in
Mode:        learning
Counters:    per entity
Providing application database: enabled
Web Categorization:          disabled

アプリケーションコントロール（DPI）機能によって判別されたアプリケーションの統計情報は、show dpi statisticsコマンドで確認できます。
初期状態では、DPI機能の全体統計（アプリケーションごとのパケット数とバイト数）のみが表示可能ですが、設定を追加することでエンティティー別詳細統計（アプリケーションごとの送信パケット数、受信パケット数、送信バイト数、受信バイト数）を有効にすることもできます。

DPI Webカテゴライズ機能

アプリケーションコントロール（DPI）機能では、オプションでWebカテゴライズ機能を利用することができます。

Webカテゴライズ機能は、DPIエンジンが検査するトラフィックのうち、HTTPとHTTPS（TLS）については他のトラフィックと処理を分け、WebカテゴライザーによってWebサイトのカテゴリー（Webカテゴリー）に分類する機能です。
カテゴライズはHTTPのHostヘッダーやTLSのSNI拡張に含まれるアクセス先サーバー名にもとづいて行われます。

各Webカテゴリーは通常のDPIアプリケーションと同様、1つの「アプリケーション」としてファイアウォールなどのルール指定に利用できます。

Webサイトのカテゴライズにはデジタルアーツ社もしくはOpenText社が提供するURLカテゴリーデータベースを使用します。
また、ユーザー独自のWebカテゴリーを定義することも可能です。

Webカテゴライズ機能を有効化するには、DPIの基本設定にweb-categorizationコマンドの設定を追加します。
awplus(config-dpi)# web-categorization digital-arts

特定のURLがどのプロバイダーカテゴリーに分類されるかデジタルアーツ社もしくはOpenText社のURLカテゴリーデータベースに問い合わせるには、dpi categorizeコマンドを使います。
awplus# dpi categorize www.google.com www.bbc.co.uk
http://www.google.com: search-engines
http://www.bbc.co.uk: news-media

Webカテゴライズ機能を有効にすると、show application detailコマンドで表示されるDPIアプリケーションの中に、Webカテゴリーを表すアプリケーションが追加されます。
awplus# show application detail
advocacy          0x3F    DPI: Web Categorization - Advocacy
afp               0x132   DPI: Apple Filing Protocol, formerly AppleTalk
                            (Cat=File transfer)
aim               -       proto=TCP sport=1024-65535 dport=9898
aimini            0x134   DPI: Aimini P2P real-time communicatings
                            (Cat=Messaging)
ajp               0x15C   DPI: Apache JServ Protocol (Cat=Networking)
alcohol-tobacco   0x15    DPI: Web Categorization - Alcohol, Tobacco
amazon            0x183   DPI: Amazon online shopping (Cat=Web Services)
amazonvideo       0x1C1   DPI: Amazon on-demand video streaming service
                            (Cat=Streaming Media)
amqp              0x191   DPI: Advanced Message Queuing Protocol
                            (Cat=Networking)
amusement-facilities
                  0x30    DPI: Web Categorization - Amusement Facilities
...

ユーザー独自のWebカテゴリー（カスタムWebカテゴリー）はapplicationコマンドとhostnameコマンドで作成します。
たとえば、「www.example.com」というWebサイトと、「example.jp」ドメイン内の不特定のWebサイト（「www.example.jp」、「site.sub.example.jp」など）を「example-sites」いうWebカテゴリーに分類したいときは、次のようなアプリケーションを定義します。
awplus(config)# application example-sites
awplus(config-application)# hostname www.example.com
awplus(config-application)# hostname .example.jp
カスタムWebカテゴリーは、デジタルアーツ社もしくはOpenText社が提供するURLカテゴリーデータベースよりも優先的に適用されます。

判別されたアプリケーション定義の使用

アプリケーションコントロール（DPI）機能によって判別されたアプリケーションの情報は、動的な「アプリケーション定義」として、下記機能のルール設定時に利用できます。



アプリケーション定義の詳細については、「UTM」/「アプリケーション定義」をご覧ください。

ファイアウォールルールは、ファイアウォールモードのruleコマンドで作成します。

アプリケーションコントロール（DPI）機能では、各アプリケーション固有の通信パターンを検出するために一定量のパケットを受信してそのデータ部分を検査する必要がありますが、ファイアウォールはその仕様として初期設定ですべてのパケットを破棄するため、ファイアウォールとアプリケーションコントロール（DPI）を併用する場合は注意が必要です。

ファイアウォールの詳細については、「UTM」/「ファイアウォール」をご覧ください。

QoSルールは、トラフィックコントロールモードのruleコマンドで作成します。

QoSとアプリケーションコントロール（DPI）を併用する場合は、ファイアウォールでデフォルト拒否の設定をするときのように「permit undecided」ルールを作成する必要はありません。未判別のトラフィックはデフォルトキューで処理され、判別後は該当アプリケーションに対応するルールにしたがって処理されます。

QoSの詳細については、「トラフィック制御」/「Quality of Service」をご覧ください。

ログ

アプリケーションコントロール（DPI）のログを記録するには、以下のコマンド（log(filter)）を実行してください。初期設定では本機能のログは記録されません。
awplus(config)# log buffered level informational facility local5

DPIによって判別されたアプリケーションの情報は、ファイアウォールログの「MARK」欄に出力されます。
ファイアウォールのログを出力するための設定については、「UTM」/「ファイアウォール」をご覧ください。

AT-Vista Manager EXとの併用

AT-Vista Manager EXを使用することで、本製品のDPI学習キャッシュ（対象はTCP/UDPパケットのみ）を他のルーターと共有できます。
共有元はAT-AR4050S, AT-AR4050S-5G, AT-AR3050S, AT-NFV-APL（vFirewall）, AT-AR4000S-Cloud、共有先はAT-AR2050V, AT-AR2010V, AT-TQ7403-R, AT-TQ6702 GEN2-R, AT-TQ6702e GEN2-Rです。
利用・設定にはAT-Vista Manager EXが必要です。詳細はAT-Vista Manager EXのマニュアルをご覧ください。
