接続テスト/概要・基本設定

対象機種：MC2600、MC2700

  - 内蔵機能によるループバックテスト
  - 外部機器によるループバックテスト
   - Telnet接続によるループバックモードの切り換え
   - インバンド管理機能によるループバックモードの切り換え

接続テスト機能について説明します。
本製品には、シリーズ製品同士での簡易なループバックテストを実行する機能と、リモートポートに受信した外部からのテストパケットをそのままリモートポートに返送するループバック機能の2つのテスト機能を備えています。

Note - ループバックテストの実行中はローカルポートのSFP、ケーブルを抜き差ししないでください。

Note - ループバックテストを行うためには、本製品およびリモートポート対向機器のインバンド管理機能が有効に設定されている必要があります。

内蔵機能によるループバックテスト

ラインカードのリモートポートに接続された機器がMC2500シリーズ製品またはMC1500シリーズ製品である場合は、特別な機器を必要とせずに、簡易なループバックテストを実行することができます。この機能はラインカードのループバックテストスイッチの機能と同等です。

Note - 本製品の導入時など、ローカルポートが接続されていない状態でのリモートポートの接続試験にも利用できます。この場合には、ラインカードのミッシングリンク機能を無効に設定してください。

■ ACTIVATE LOOPBACKTEST MODULEコマンドを実行します。ここでは、例として、MC2700のモジュール1～3に対してループバックテストを実行します。

Manager > activate loopbacktest module=1-3

MC LoopbackTest Result

 Module  State     LastResult   CurrentResult
---------------------------------------------
 1       Complete  Success      Success
 2       Complete  Failed       Success
 3       Testing   Unknown      -
---------------------------------------------

外部機器によるループバックテスト

ENABLE LOOPBACK MODULEコマンドを実行することで、モジュールのリモートポートの入力信号をそのまま返送する、ループバックモードとなります。この機能は、外部機器による精緻なテストを行う場合に有効です。
ここでは、外部機器を自分側のメディアコンバーターに接続して、対向のMC2500シリーズ製品/MC1500シリーズ製品に対してループバックテストを行う場合を例に挙げます。

Note - リモートポート間のリンクが切断されると、ループバックモードは自動的に解除されます。

Note - ループバックモードに設定したMC2600/MC2700の対向側にテスト用外部機器を接続している必要があります。ループバックテストの実行方法は、テスト用機器の取扱説明書をご覧ください。

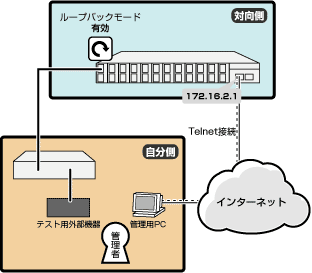

Telnet接続によるループバックモードの切り換え

自分側に任意のギガビットイーサネット・メディアコンバーターを、対向側にMC2600/MC2700を設置している場合、TelnetまたはSNMPマネージャーによって遠隔管理する必要があります。

ネットワークのコンピューターから対向側MC2700に対してTelnetを介してログインします。ここでは、対向側のMC2700のIPアドレスには「192.168.2.1」が割り当てられているものとします。
対向側MC2700のモジュール1のループバック機能を有効にします。
自分側のメディアコンバーターにテスト用外部機器を接続して、ループバックテストを行います。
外部機器によるループバックテストが終わったら、MC2700のループバック機能を無効にします。

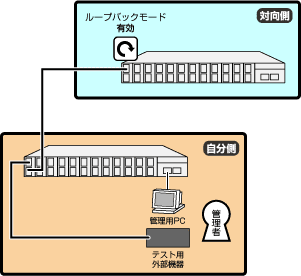

インバンド管理機能によるループバックモードの切り換え

MC2500シリーズ製品同士、またはMC1500シリーズ製品同士を接続している場合は、インバンド管理機能によって対向機器のループバックモードの有効/無効を切り替えることができます。
ここでは、自分側のMC2700にテスト用外部機器が装着されているものとします。

ENABLE LOOPBACK MODULEコマンドを実行して、リモートポートをループバックモードにします。
LPパラメーターを指定して、自分側のMC2700から対向側のループバック機能を有効にすることができます。ここでは例として、モジュール1のループバック機能を有効にします。
自分側のMC2700にテスト用外部機器を接続して、ループバックテストを行います。
外部機器によるループバックテストが終わったら、自分側のMC2700からDISABLE LOOPBACK MODULEコマンドにLPパラメーターを指定して実行し、対向側のループバック機能を無効にします。

PN: 613-000272 Rev.B
