[index] エクストリコム無線LANシリーズ ユーザーガイド v4.6.18.10

Advanced/Advanced

  - Redundancyタブ（LS-3000のみ）（未サポート）
  - Resiliencyタブ（MS-1000-Cのみ）：カスケードレジリエンシー機能の設定
  - Rogueタブ：Rogue APのホワイトリスト作成
  - System Loggingタブ：Syslogの設定
  - SNMPタブ：SNMPの設定
  - Centralized Configurationタブ：集中管理設定（未サポート）
  - IDSタブ：侵入検出機能の設定
  - Portalタブ：キャプティブポータルの設定
  - Multicastタブ：マルチキャストの設定
  - LBSタブ：位置検知サービスとの連携設定（未サポート）
  - Expertタブ：Multicastタブの表示/非表示
  - Othersタブ：その他設定

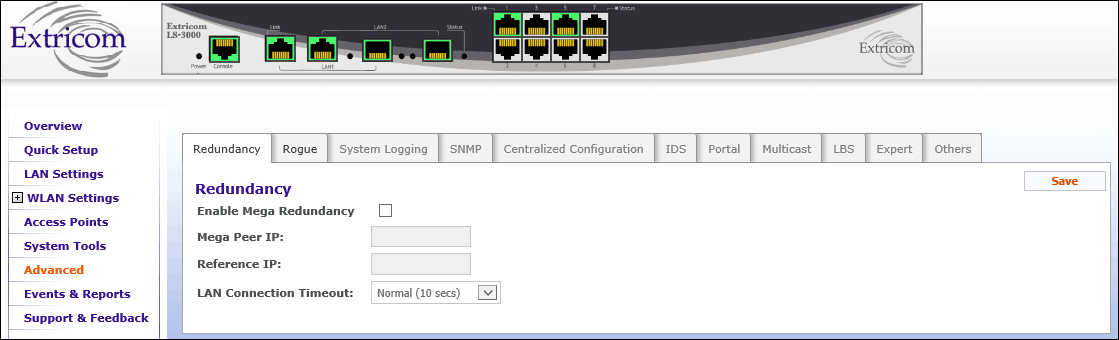

Redundancyタブ（LS-3000のみ）（未サポート）

Note - 本機能は未サポートです。
リダンダンシー機能の設定を行います。リダンダンシー機能はメイン機に障害が発生した際にバックアップ機に自動で切り替わります。

表 1：Resiliency
項目名
説明
Enable Mega Redundancy リダンダンシー機能を有効にします。
Mega Peer IP LS-3000のIPアドレスを設定します。
Reference IP LANの接続性を確認するためにLAN上に存在する機器のIPアドレスを指定します。このIPアドレスを持つ機器は稼働しており、pingに応答する必要があります。
LAN Connection Timeout Reference IPに対するKeep Aliveパケットのタイムアウト値を秒で指定します。デフォルトは10秒です。
Saveボタン 設定を保存します。

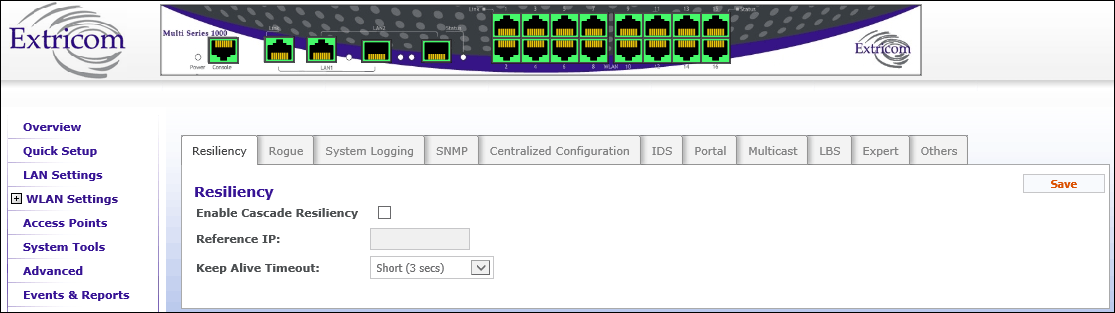

Resiliencyタブ（MS-1000-Cのみ）：カスケードレジリエンシー機能の設定

カスケードレジリエンシー機能は、カスケードに対し無線LANスイッチおよびAPの冗長機能を拡張します。両無線LANスイッチは1つのBSSIDで構成されますが、いずれかの無線LANスイッチに障害が発生した場合、もう1台の無線LANスイッチはスタンドアローンとして自動的に無線LANサービスを継続します。

カスケードレジリエンシー機能の有効時、プライマリー機のResiliencyタブに下記が表示されます。

Note - カスケードを設定する場合、System ToolsメニューのApplication設定タブにて1台の無線LANスイッチはプライマリー機として、もう1台はセカンダリー機として設定する必要があります。
Note - カスケードレジリエンシー構成で障害が発生した際の動作は、「お使いになる前に」/「無線LANシステムの接続形態」をご覧ください。

下表はプライマリー機上で設定するカスケードレジリエンシー機能のパラメーターです。セカンダリー機のGUIでは表示されません。

表 2：Resiliency
項目名
説明
Enable Cascade Resiliency チェックボックスをクリックしてカスケードレジリエンシー機能を有効にします。
Reference IP LANの接続性を確認するためにLAN上に存在する機器のIPアドレスを指定します。このIPアドレスを持つ機器は稼働しており、pingに応答する必要があります。
Keep Alive Timeout Reference IPに対するKeep Aliveパケットのタイムアウト値を秒で指定します。
Saveボタン 設定を保存します。

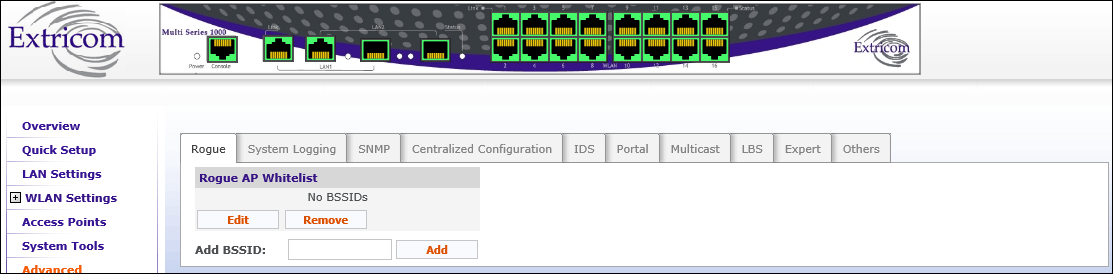

Rogueタブ：Rogue APのホワイトリスト作成

Rogue (不正) APはWi-Fiセキュリティーの最大の脅威です。不正APとは、有線イーサネットLANに物理的に接続することを許可されていない無線APです。

無線LANスイッチに実装されたRogueメカニズムには ワイヤレスメディアをスキャンして不正APを検出するために専用のRadioを指定する必要があります。 Rogueを使用する場合はRadio SettingsページにていずれかのRadioを「Rogue」に設定してください。

Rogueタブでは、使用を許可する独立した無線APの「ホワイトリスト」を編集することができます。

表 3：Rouge AP Whitelist
項目名
説明
BSSIDs欄 登録したBSSIDがリスト表示されます。
Add BSSIDs ネットワークで機能することを許可する無線APのBSSID (MACアドレス) を追加します。

無線APをホワイトリストに追加するには：
  1. Add BSSIDs欄に無線APのMACアドレスを入力します。

  2. 「Add」ボタンをクリックします。

  3. BSSIDs欄にMACアドレスが追加されます。

登録したBSSIDを編集するには：
  1. 編集したいBSSIDのチェックボックスにチェックを入れます。

  2. Rename BSSIDs欄が表示されます。

  3. BSSIDを編集し「Save」ボタンをクリックします。

登録したBSSIDを削除するには：
  1. 削除したいBSSIDのチェックボックスにチェックを入れます。

  2. 「Remove」ボタンをクリックします。

  3. BSSIDs欄から削除されます。



System Loggingタブ：Syslogの設定

Syslogの設定を行えます（デフォルトは無効）。

表 4：System Logging
項目名
説明
Enable System Logging Syslogの有効/無効を指定します。Syslogを有効にするにはチェックボックスにチェックを入れます。無効にするにはチェックを外します。
Server Address SyslogサーバーのIPアドレスを指定します。
Saveボタン 設定を保存します。

Syslogを有効にするには（デフォルトは無効）：
  1. Enable System Loggingにチェックを入れます。

  2. SyslogサーバーのIPアドレスを指定します。

  3. 「Save」ボタンをクリックします。
Syslogを無効にするには：
  1. Enable System Loggingのチェックを外します。

  2. 「Save」ボタンをクリックします。

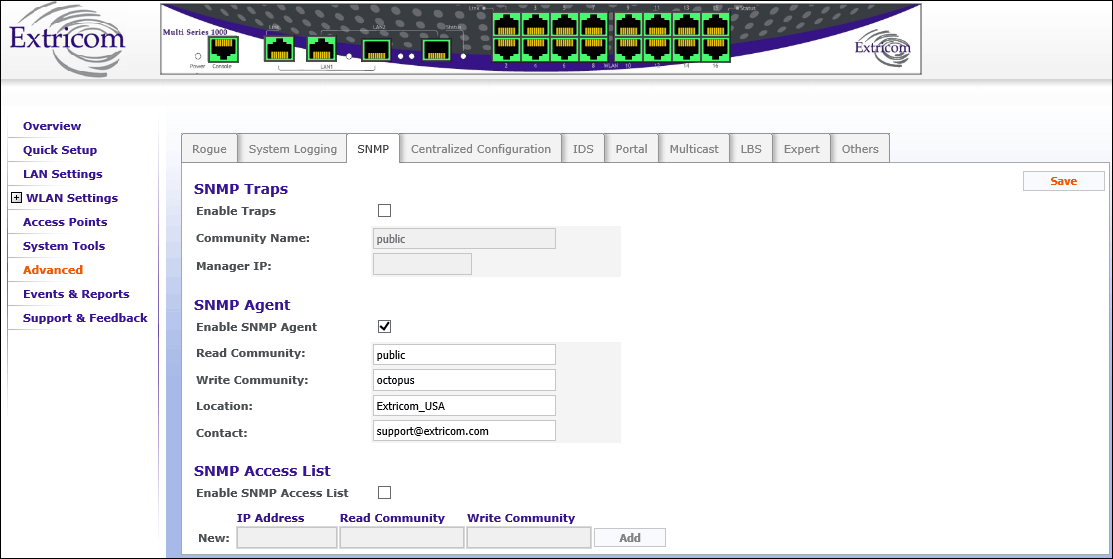

SNMPタブ：SNMPの設定

エクストリコム無線LANスイッチは無線LAN上で発生したイベントのトラップを送信します。
一般的には次のトラップに分類されます。

トラップは無線LANスイッチからネットワーク管理デバイスに対して転送することが可能です。

表 5
項目名
説明
Saveボタン 設定を保存します。


表 6：SNMP Traps
項目名
説明
Enable Traps SNMPトラップの有効/無効を指定します。SNMPトラップを有効にするにはチェックボックスにチェックを入れます。無効にするにはチェックを外します。
Community Name コミュニティー名を指定します。
Manager IP SNMPマネージャーのIPアドレスを指定します。


ネットワーク上の管理システムからのSNMPによる問い合わせに対してスイッチがSNMPエージェントとして応答するように設定します。

表 7：SNMP Agent
項目名
説明
Enable SNMP Agent SNMPエージェントの有効/無効を指定します。SNMPエージェントを有効にするにはチェックボックスにチェックを入れます。無効にするにはチェックを外します。
Read Community SNMP Get-Requestに対するパスワードを指定します。
Write Community SNMP Set-Requestに対するパスワードを指定します。
Location スイッチのロケーション情報を指定します。
Contact コンタクト情報を指定します。


SNMPによる特定のクライアントからのアクセスを制御するために、アクセスリストを設定できます。

表 8：SNMP Access List
項目名
説明
Enable SNMP Access List SNMPアクセスリストの有効/無効を指定します。SNMPアクセスリストを有効にするにはチェックボックスにチェックを入れます。無効にするにはチェックを外します。
IP Address クライアントのIPアドレスを指定します。
Read Community SNMP Get-Requestに対するパスワードを指定します。
Write Community SNMP Set-Requestに対するパスワードを指定します。
Addボタン 登録した情報をSNMPアクセスリストに追加します。

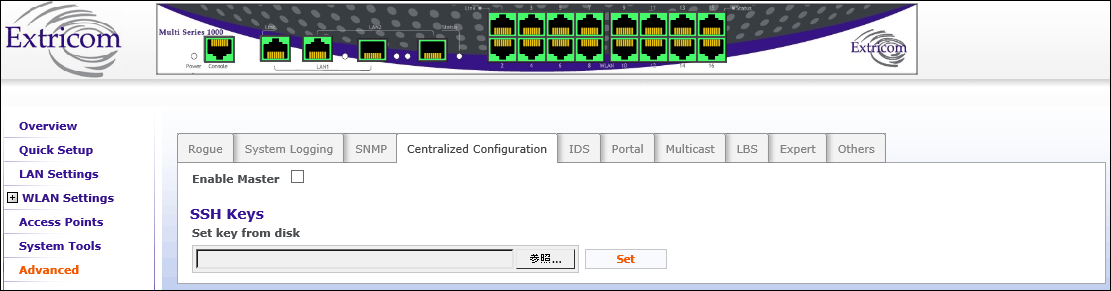

Centralized Configurationタブ：集中管理設定（未サポート）

Note - 本機能は、未サポートです。
Note - 本機能は、MS-1000とMS-1000、MS-1000-CとMS-1000-C、MS-1000とMS-1000-C、MS-500とMS-500の組み合わせのみ使用できます。他の組み合わせでは使用できません。
集中管理設定を使うと、1個のマスタースイッチから複数の同じエクストリコム無線LANスイッチ (スレーブ)のグループを管理することができます。マスターとして動作する無線LANスイッチを決める必要があります。エクストリコム無線LANスイッチは、他の無線LANスイッチの存在を検出するメカニズムを実装しています。

マスタースイッチ上の設定変更は、セキュアなメカニズムを使用して各スレーブスイッチに伝えられます。この認証方式が機能するためには、集中管理設定の前にスレーブスイッチがマスターのパブリックキーのコピーを取得する必要があります。これは無線LANスイッチ設定の初期段階に、まずマスターのパブリックキーを取得し、次に指定されたスレーブスイッチにそれをアップロードすることにより行われます。

表 9
項目名
説明
Enable Master マスターとする場合にチェックをします。
Set key from disk スレーブとする場合に、マスタースイッチで作成したkeyを指定します。
Setボタン 指定したkeyを設定します。


マスターにした場合は、keyの作成とマスター、スレーブの情報が表示されます。

表 10
項目名
説明
Generate & Save new key to disk スレーブに設定するkeyを作成します。「Generate...」ボタンをクリックすると「master_key」ファイルが作成されます。

表 11：Switch Table
項目名
説明
Status スイッチのステータスをアイコンで表示します。
Device デバイス名が表示されます。
IP Address IPアドレスが表示されます。
All チェックボックスにチェックを入れると、Switch Tableのすべての機器にチェックが入ります。
select action... チェックしたスイッチに対して行う動作をドロップダウンリストから選択します。可能な動作は、「reconfigure（スレーブスイッチに設定を読み込む）」または「reboot（再起動）」です。

マスタースイッチの設定
  1. 「Enable Master」チェックボックスにチェックを入れます。

  2. SSH Keys欄から「Generate...」ボタンをクリックします。

  3. SSHキーファイルをPC上に保存します。

  4. 各スレーブスイッチのLANの設定を手動で行います。

  5. 管理対象とする各スレーブスイッチ上に保存済みのマスタースイッチのSSHキーをアップロードします。「Browse」ボタンをクリックし保存したSSHキーファイルを指定し「Save」ボタンをクリックします。
スレーブスイッチの設定
  1. Switches Table欄で設定を更新するスレーブスイッチのチェックボックスにチェックを入れます。

  2. ドロップダウンリストから「reconfigure」を選択し「Apply」ボタンをクリックします。

  3. マスタースイッチからスレーブスイッチを再起動するには、再起動させたいスレーブスイッチのチェックボックスにチェックを入れ、ドロップダウンリストから「reboot」を選択し「Apply」ボタンをクリックします。

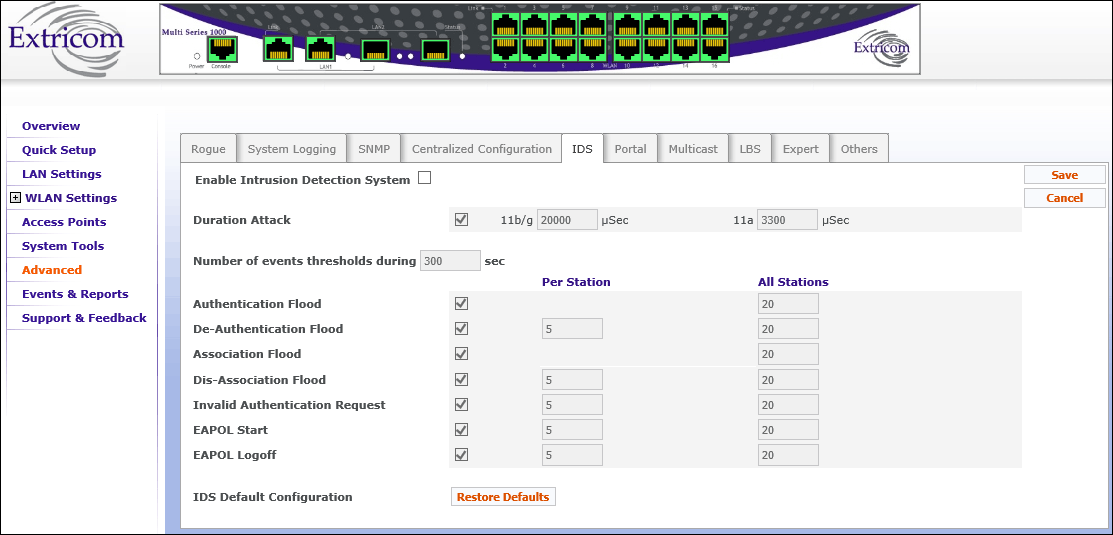

IDSタブ：侵入検出機能の設定

悪意のある無線LANクライアントによって、無線LANネットワークを混乱させ、"サービス拒否"状態に陥る可能性があります。サービス拒否状態はアタックシグネチャまたはその他のファクタにより識別でき、その大部分は既知の攻撃方法です。
IDSタブを使うと、ユーザーはこのメカニズムを有効にして、攻撃を識別するしきい値を設定し、検出する攻撃のタイプを選択することができます。IDSメカニズムは、802.11デュレイション攻撃と802.11マネージメントメッセージフラッディング攻撃を検出します。
攻撃が検出されると、システムはこれを通知するトラップメッセージを送信し、該当する場合には攻撃者詳細情報 (すなわちMACアドレス)を提供します。ネットワーク管理者は、この情報を使って対策を講じて、悪意のあるユーザーを阻止することができます。

表 12
項目名
説明
Enable Intrusion Detection System 侵入検出の有効/無効を設定。チェックボックスにチェックが入っている状態が有効で、空欄は無効です。
Duration Attack 無線LANデバイスは特定の時間チャンネルを保留した後に無線チャンネルの使用を開始します。この時間は、802.11ではネットワークアロケーションベクタ (NAV)になります。大きなNAV値を使うことにより、攻撃者は他の無線LANデバイスがワイヤレスネットワークを使用させないことができます。本機能を有効にする場合は、チェックボックスにチェックを入れ、攻撃を検知する最大NAV時間（μ秒）を指定します。
Number of events thresholds during XX Sec 毎秒のイベント数を指定します。
Per Station 許容される特定イベントのしきい値（イベント回数）。次にリストされる可能な各攻撃タイプに、各ステーションの制限を割り当てます。
All Stations イベントスレッショルド中に許容される特定イベントの回数。次にリストされる可能な各攻撃タイプに、全ステーションに1つの制限が割り当てられます。
Authentication Flood 認証リクエストによる無線LANのフラッディング
De-Authentication Flood 非認証リクエストによる無線LANのフラッディング
Association Flood アソシエーションリクエストによる無線LANのフラッディング
Dis-Association Flood 非アソシエーションリクエストによる無線LANのフラッディング
Invalid Authentication Request 無効認証リクエストによる無線LANのフラッディング
EAPOL Start EAP認証（EAPOL Start）による無線LANのフラッディング
EAPOL Logoff EAP認証（EAPOL Logoff）による無線LANのフラッディング
IDS Restore Configuration 「Restore Defaults」ボタンをクリックするとIDSの設定がデフォルト設定に戻ります。
Saveボタン 設定を保存します。
Cancelボタン 変更をキャンセルします。

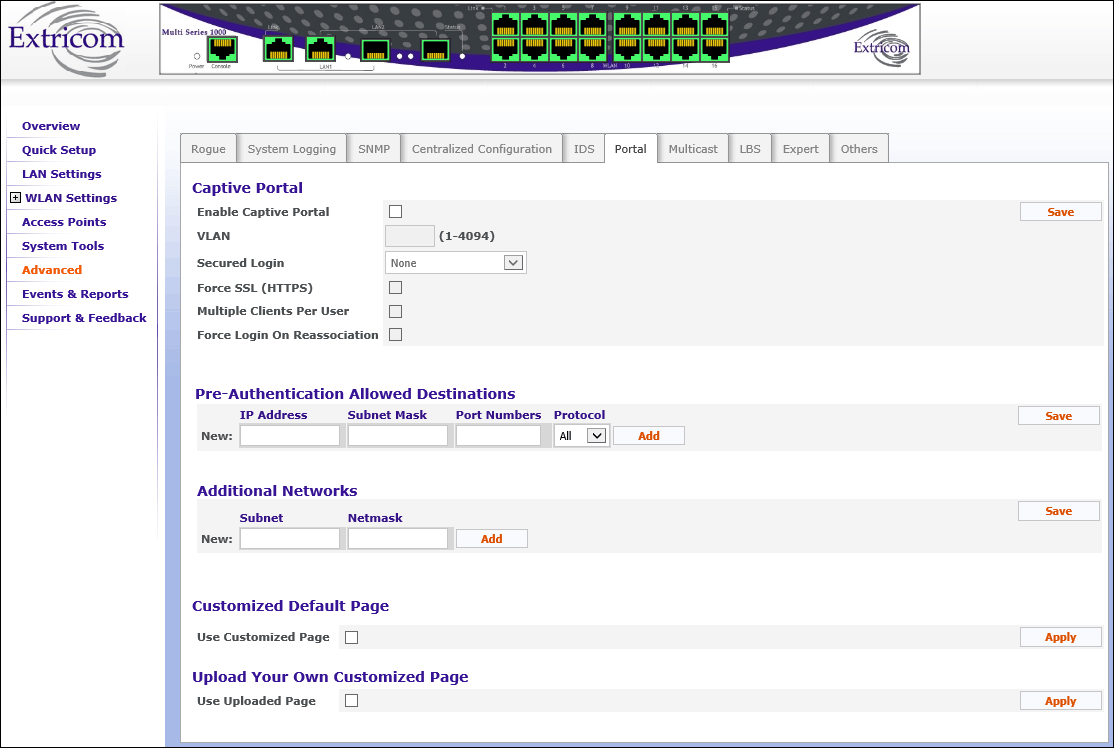

Portalタブ：キャプティブポータルの設定

キャプティブポータルは、ユーザーからのWebアクセス要求をキャプティブポータルWebページにリダイレクトすることによりインターネットへのアクセスを制限します。

キャプティブポータルWebページには2つのタイプがあります。

Portalタブでは、以下の設定が行えます。

表 13：Captive Portal
項目名
説明
Enable Captive Portal Captive Portalの有効/無効を指定します。チェックボックスにチェックが入っている状態が有効で外れている状態が無効です。
VLAN Captive Portal VLANを設定します。ESSIDにCaptive Portal制限を適用した場合は、VLANに ESSID VLANが自動的に設定されます。
Secured Login 認証方法をNone、 Local AuthenticationまたはRemote Authentication (RADIUSサーバー使用) から選択します。
None：無線LANクライアントの認証なしでCaptive Portalを使用します。
Remote Authentication：Radiusサーバーおよび認証プロトコル（PAPまたはCHAP）を選択します。
Local Authentication：Lobby Ambassador認証機能を使用する場合に選択します。
Force SSL（HTTPS） このオプションを有効にした場合、httpで接続するとSSL通信（https）にリダイレクトされます。このオプションが無効時、クライアントがWebブラウザーで選択したプロトコル(http:// または https://)によって接続されます。
Multiple Clients Per User 複数の無線LANクライアントが同じユーザー名、パスワードを使用してCaptive Portal認証することが可能になります。
Force Login On Reassociation クライアントが再アソシエーションするときにユーザー名/パスワード入力によりログインを強制的に行うか、ログインなしで再アソシエートさせるか選択します。
Saveボタン 設定を保存します。

Pre Authentication Allowed Destinations：
キャプティブポータルを有効にしたESSIDに接続した無線LANクライアントは、キャプティブポータルの認証なしアクセス可能なネットワーク先のリストを定義することができます。最大10個のルールを登録可能です。

アクセス可能なネットワークの構成(1ルール)はIPアドレス/サブネットマスク、ポート番号および IPプロトコルタイプ（TCP、UDP、ICMP）です。

下記表が示すように、DHCPで使用する67番ポートのブロードキャスト、およびDNSで使用する53番ポートのユニキャスト通信はアクセスを許可することを推奨いたします。

表 14：Pre-Authentication Allowed Destinations
項目名
説明
IP Address IPアドレスを指定します。
Subnet Mask サブネットマスクを指定します。
Port Numbers ポート番号を指定します。
Protocol プロトコルを指定します。
Addボタン 登録した情報を追加します。
Saveボタン 設定を保存します。

設定例：
IP Address: Subnet Mask: Port Numbers: Protocol: header
0.0.0.0: 0.0.0.0: 67: All
192.168.1.5: 255.255.255.255: 53: All

表 15：Additional Networks
項目名
説明
Subnet/NetMask サブネットマスクを指定して認証前のネットワークを指定することが可能です。Captive Portalを使用するESSIDで定義されているネットワークを設定することを推奨します。
Addボタン 登録した情報を登録します。
Saveボタン 設定を保存します。

表 16：Customized Default Page
項目名
説明
Use Customized Page チェックボックスにチェックを入れるとデフォルトのキャプティブポータルWebページをカスタマイズができます。チェックボックスが外れている場合はデフォルトのキャプティブポータルWebページが設定されます。
Applyボタン 設定を反映させます。

Note - ポータルサイトのタイトルや説明など英数字入力のみの対応となります。

表 17：Upload Your Own Customized Page
項目名
説明
Use Uploaded Page カスタマイズしたキャプティブポータルWebページをアップロードすることができます。Webページ作成時の説明は画面下の「Instructions」リンクをご参照ください。
Applyボタン 設定を反映させます。

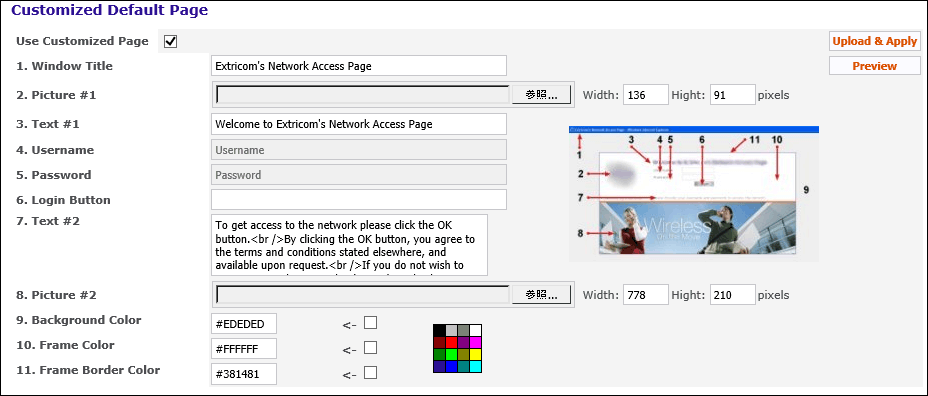

表 18：Customized Default Page - 有効時
項目名
説明
Window Title Webブラウザー上部に表示されるメッセージを指定します。
Picture #1 ポータルサイトの左上に表示される画像を選択します。製品や会社のロゴを登録することをおすすめします。
Text #1 ポータルページのタイトルを指定します。
Username ユーザー名を指定します。
Password パスワードを指定します。
Login Button ログイン時のボタンに表示される文字を指定します。
Text #2 タイトルの下に表示されるポータルサイトの説明、注意事項を指定します。
Picture #2 ポータルページに使用する画像を指定します。
Background Color 背景を指定します。
Frame Color フレームの色を指定します。
Frame Boarder Color フレームの枠の色を指定します。
Upload & Applyボタン 設定をアップロードし適用させます。
Previewボタン 変更した設定を確認できます。

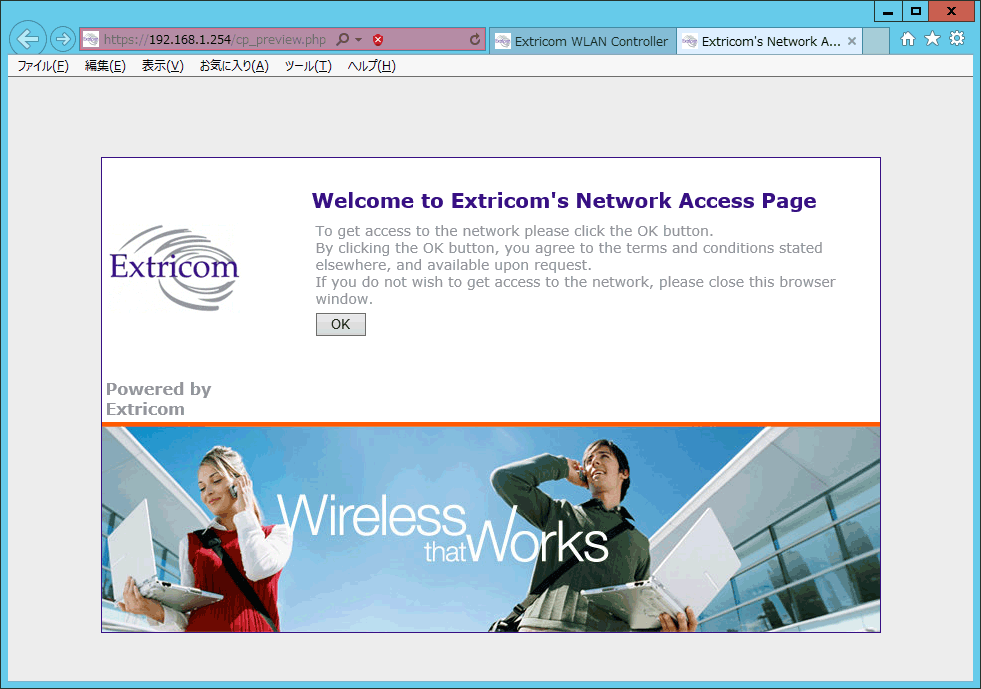

「Preview」ボタンをクリックするとポータルページの確認ができます。

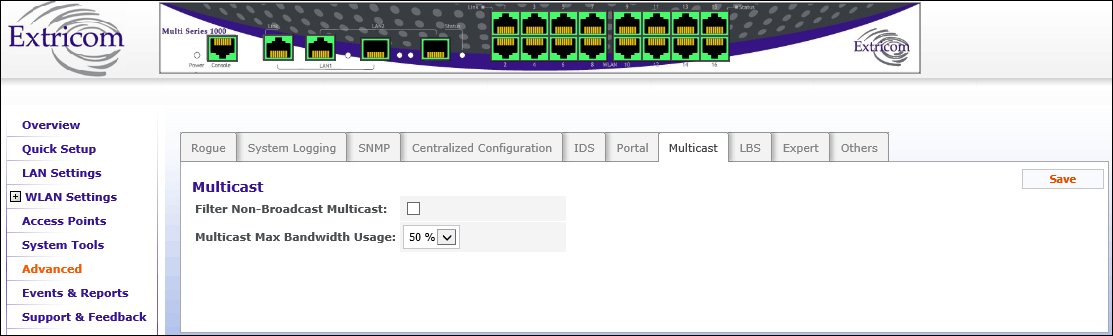

Multicastタブ：マルチキャストの設定

Multicastタブではマルチキャストトラフィックを制限することが可能です。この機能はマルチキャストを使用するアプリケーションに有効です。
Note - 本機能を使用する場合は、AdvancedメニューのExpertタブでExpert Modeが有効（チェックが入っている状態）にする必要があります。

表 19：Multicast
項目名
説明
Filter Non-Broadcast Multicast N/A
Multicast Max Bandwidth Usage マルチキャストの帯域制限（25%、50%、75%）をドロップダウンリストから選択します。
Saveボタン 設定を保存します。

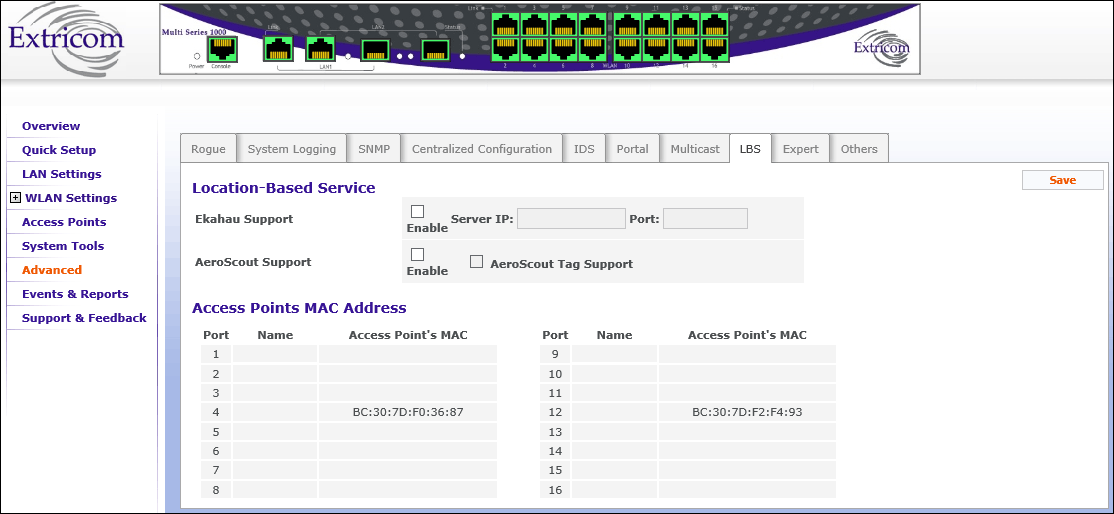

LBSタブ：位置検知サービスとの連携設定（未サポート）

Note - 本機能は未サポートです。
Location-Based Service (LBS、位置検知サービス) 機能はサードパーティー製リアルタイム位置検知システムと連携し、無線LANクライアントの高精度な位置検知を提供します。

表 20
項目名
説明
Saveボタン 設定を保存します。

表 21：Location-Based Service
項目名
説明
Ekahau Support Ekahau位置情報システムと連携するための設定を行います。
　・Enable：チェックを入れると有効になります。
　・Server IP：ServerのIPアドレスを指定します。
　・Port：ポート番号を指定します。
AeroScout Support AeroScout位置情報システムと連携するための設定を行います。

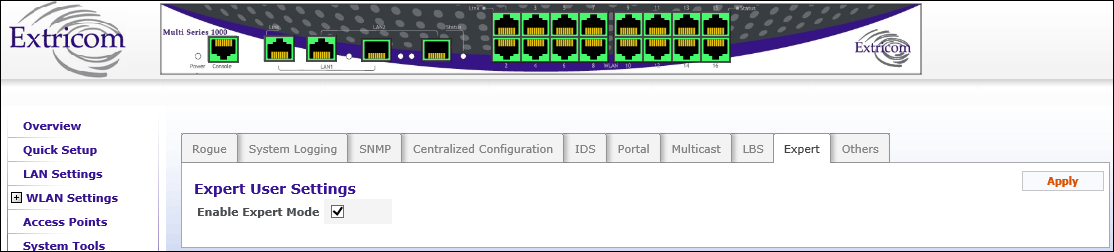

Expertタブ：Multicastタブの表示/非表示

Multicastの設定を行うか否かを指定します。

表 22：Expert User Settings
項目名
説明
Enable Expert Mode マルチキャストの設定を行う場合はチェックボックスにチェックを入れます。チェックが入っている状態では、MulticastタブがGUIに表示されMulticastの設定が行えます。チェックが外れているとMulticastタブはGUIに表示されません。
Applyボタン Enable Expert Modeの設定を適用します。

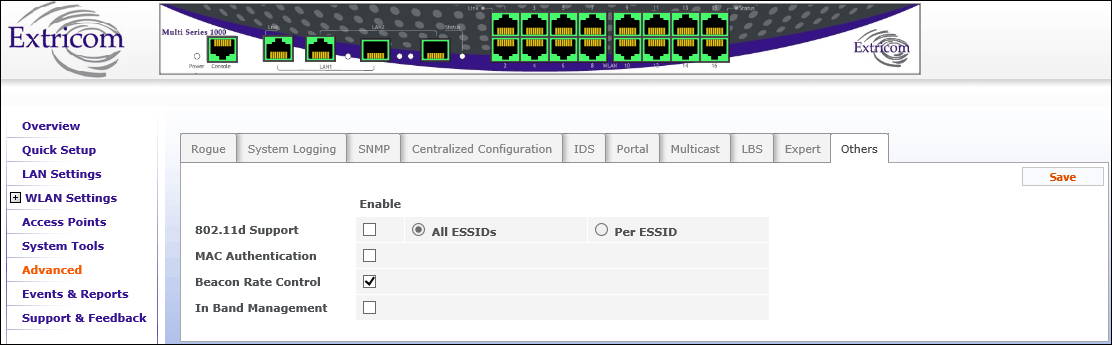

Othersタブ：その他設定

下表の機能の設定を行えます。ESSIDごとに有効にするためには、チェックボックスを選択してWLAN Settingsページで設定を行ってください。

表 23
項目名
説明
802.11d Support 802.1dを有効にするか否かを指定します。有効にする場合はチェックボックスにチェックを入れます。
MAC Authentication MAC認証を有効にするか否かを指定します。有効にする場合はチェックボックスにチェックを入れます。
Beacon Rate Control ビーコンレートを有効にするか否かを指定します。有効にする場合はチェックボックスにチェックを入れます。
In Band Management In Band Managementを有効にするか否かを指定します。有効にする場合はチェックボックスにチェックを入れます。
Saveボタン 設定を保存します。
