設定例/カスケード設定（MS-1000-C）

  - カスケードの設定手順
   - プライマリー機の設定
   - セカンダリー機の設定
   - プライマリー機とセカンダリー機の接続
  - カスケードレジリエンシー機能設定手順

カスケード、カスケードレジリエンシー機能の設定手順について説明します。

Note - カスケード、カスケードレジリエンシー機能の詳細、障害発生時の動作は、「お使いになる前に」/「無線LANシステムの接続形態」をご覧ください。

Note - 設定を行う前に、カスケードを行う両機種のファームウェアバージョンが同一になっているかを確認してください。ファームウェアバージョンが異なる場合は、最新のファームウェアバージョンにアップデートし、両機種のファームウェアのバージョンをそろえてください。

カスケードの設定手順

プライマリー機の設定

セカンダリー機の設定

セカンダリーとするMS-1000-Cにログインします。
メニューから「LAN Settings」をクリックします。
「LAN IP Address」のIPアドレスを確認し、プライマリー機とIPアドレスが同じ場合には、プリマリー機とは異なるIPアドレスに変更し「Save」ボタンをクリックします。
メニューから「System Tools」→「Applications」タブをクリックします。
「Select Switch Application Type」のドロップダウンリストから「WLAN Secondary Switch」を選択します。
「Apply & Reboot」ボタンをクリックすると、設定が反映され再起動します。
「Application Type」に「WLAN Secondary Switch」と表示されていれば、セカンダリー機の設定は完了です。
以上でセカンダリー機の設定は完了です。

プライマリー機とセカンダリー機の接続

プライマリー機のLAN 2とセカンダリー機のLAN 2をUTPケーブルまたはSFPモジュールを使用して接続します。

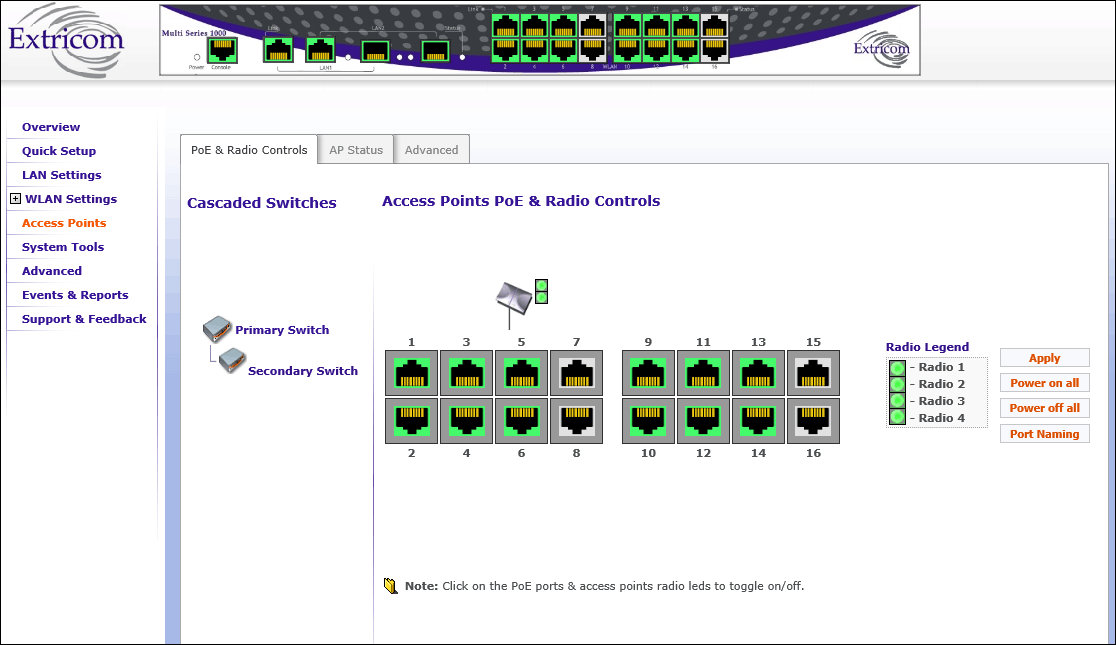

プライマリー機にログインし、メニューから「Access Points」→「PoE & Radio Controls」をクリックします。カスケードの設定に成功すると下記のような画面が表示されます。

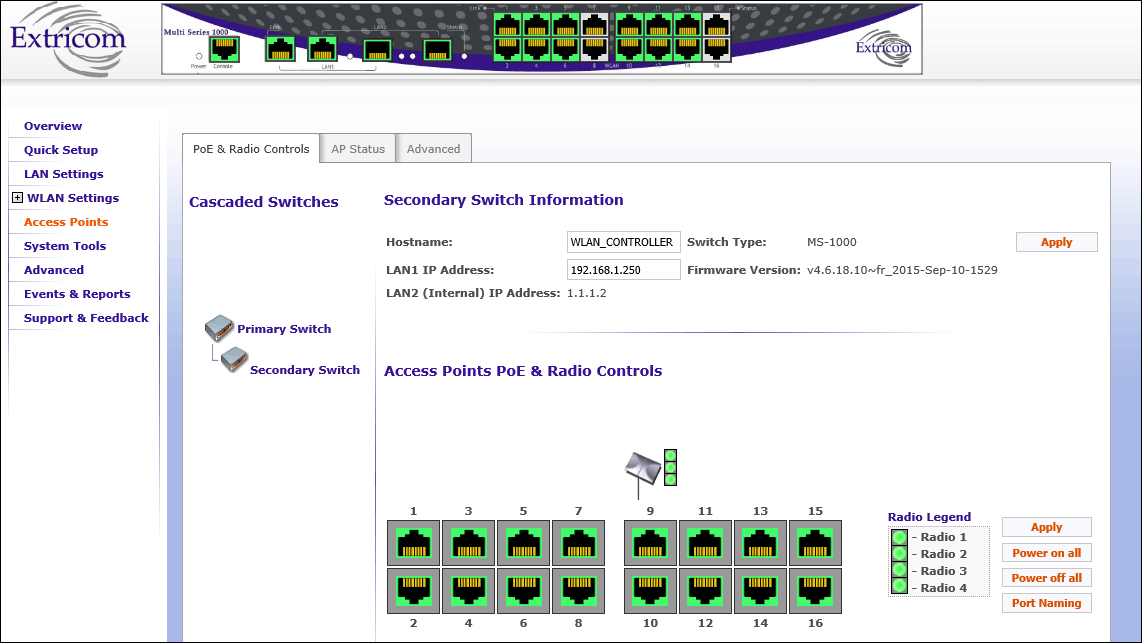

セカンダリー機の情報を見るには「Secondary Switch」をクリックします。

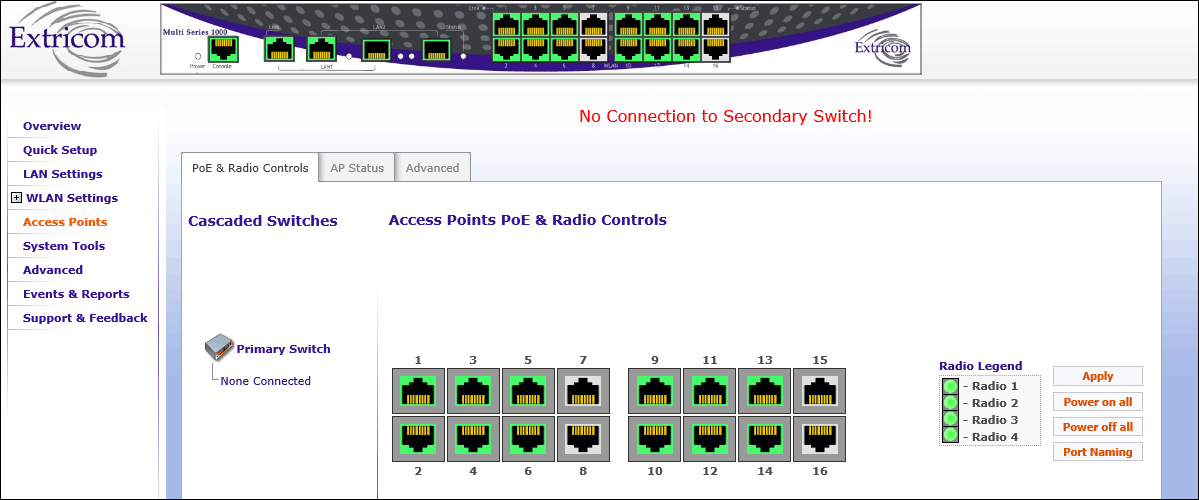

セカンダリー機との接続が確立されていない場合は、コンテンツエリア上部に「No Connection to Secondary Switch!」と表示されます。

カスケードレジリエンシー機能設定手順

カスケードの設定をしていない場合は、上記「カスケードの設定手順」に沿って設定を行ってください。
プライマリー機にログインします。
メニューから「Advanced」→「Resiliency」タブをクリックします。
「Enable Cascade Resiliency」チェックボックスにチェックを入れます。
「Reference IP」欄にLAN 1（Uplink）上に存在する機器のIPアドレスを指定します。このIPアドレスはLAN 1の接続性を確認するために使用するため、pingに応答可能な機器のIPアドレスを指定してください。
「Keep Alive Timeout」のドロップダウンリストからReference IPに対する応答確認のタイムアウト値を秒で指定します。これは、Reference IP応答なし時の切り替わり開始時間に影響します。
「Save」ボタンをクリックします。
メニューから「System Tools」→「Apply」タブをクリックします。
「Apply」ボタンをクリックし、設定を反映させます。
