ユーザーガイド

本書では、AVM EXのメニュー項目の説明、操作方法の具体的な例を挙げて説明しています。
初めて導入する場合は、インストールガイド・リリースノートをよくお読みになり、その後で本書をお読みください。

1 概要

AT-Vista Manager EX（以下AVM EX）は、AMFネットワークの情報、配置などの管理を行います。

AVM EXを使用することにより、AMFネットワークの視覚的、直感的なグラフィカル表示、AMFネットワークのステータス情報の表示、AMF機能で自動リカバリーなどイベントが発生した際のダイレクトな確認、機器の検索などが行えます。
また、AWCプラグイン（ワイヤレスプラグイン）から、AT-TQシリーズ無線LANアクセスポイントの管理が行えます。

AVM EXを使用することにより以下のことが行えます。

1. AMFネットワークの直感的なグラフィカル表示

2. AMFネットワークのステータス情報の表示
3. AMF機能で自動リカバリーなどイベントが発生した際の即時性のある通知
4. 機器の検索、管理
5. 無線LANアクセスポイントの管理

   Note
   無線管理機能をご使用の際は、管理対象のネットワーク上にAMFコントローラーまたはAMFマスター（AMFマスターライセンス搭載製品またはAMFマスター機能が標準搭載されている製品）が設置されている必要があります。

本ソフトウェアを使用する前に、お使いの環境でAMFネットワークが正しく構築されているかを確認してください。
AMFネットワーク機能については、お使いのスイッチのコマンドリファレンスをご覧ください。

Note
本ガイドは、AMFネットワーク機能が正しく設定、動作していることを前提に説明しています。

1.1 管理可能数

Note
対応ノード数はAVM EX上で管理可能な数でAMFネットワークの構成数を表したものではありません。

Note
管理可能数はAVM EXで管理可能な最大数を示したものです。実際の管理可能なノード数は、ご購入いただいたAMFマスターライセンスによって異なります。AMFマスターライセンスの詳細につきましては、機器のコマンドリファレンスをご参照ください。

• AMFネットワーク数：1

• AMFネットワーク
  　　1 AMFネットワークあたり 最大2,000ノード（AMFノード数とゲストノード数の合計）
  　　1 AMFネットワークに対し IPアドレスを1つ登録可能
  　　1 AMFネットワークに対し 最大60 AMFエリア（1つのコントローラーとその他59エリア）

• AMFエリア
  　　1 AMFエリアあたり 最大300アイコン
  　　アイコン数は以下のように換算します。
  　　　　・1エリアマスターにつき1アイコン（1または2つ）
  　　　　・1エリアメンバーにつき1アイコン

• 無線AP
  　　1000台まで
• フロアマップ
  　　1フロアマップあたり 最大120無線AP

1.2 アカウントの種類

ここでは、ユーザーアカウントの種類について説明します。

AVM EXには、管理者アカウントと一般アカウントの2つのユーザーアカウントがあります。

1.2.1 AWCプラグインのアカウントの種類

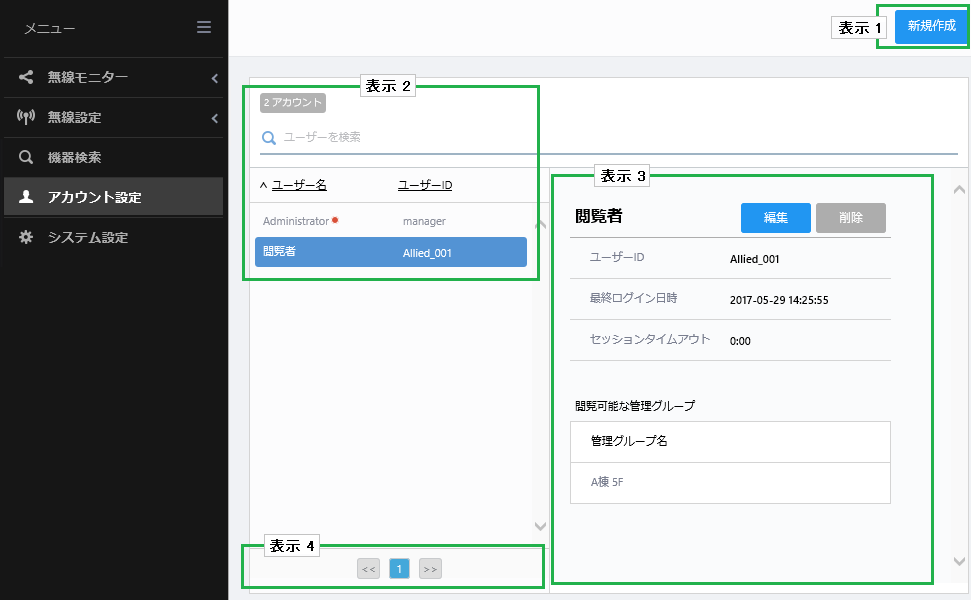

ワイヤレスマネージャーであるAWCプラグインは、AVM EXと独立したアカウント情報を持っています。
AWCプラグインにも、管理者アカウントと一般アカウントの2つのユーザーアカウントがあります。

1.3 同時ログイン数

AVM EXに同時にログインできる数は、10セッションまでです。

2 アプリ/スタートメニュー

AVM EXのインストールが完了するとWindowsのアプリ/スタートメニュー（以後、アプリメニュー）に「AT-Vista Manager EX」のメニュー項目が追加されます。
AVM EXは、AMFネットワーク機器の管理を行うAT-Vista Manager EXと、AMFネットワークに接続された無線アクセスポイントの管理を行うAWCプラグインの2つのサービスからなり、それぞれに管理画面が分かれています。

3 ウィンドウ構成

AVM EXとAWCプラグインの管理画面はそれぞれに独立しています。

AVM EXの画面例

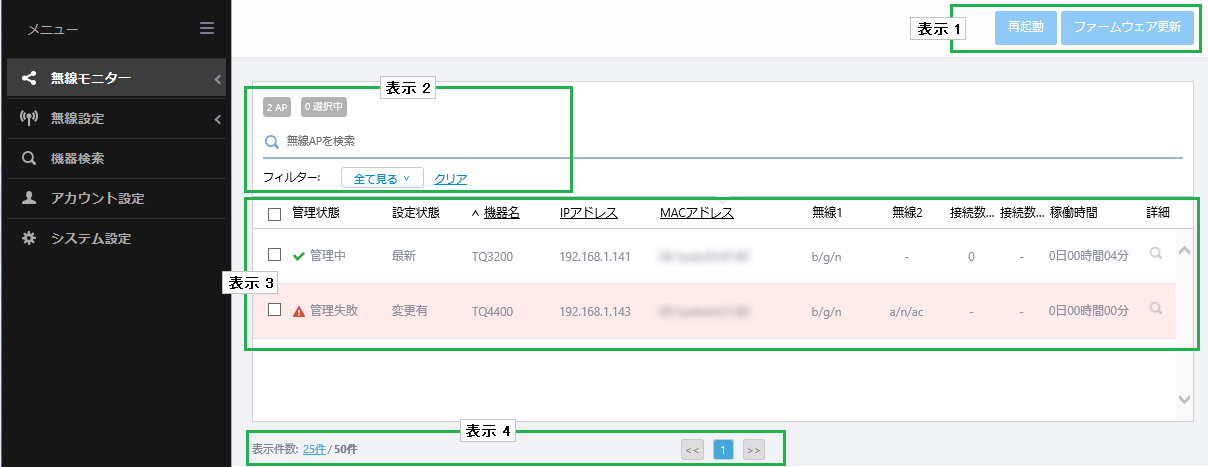

AWCプラグインの画面例

3.1 AVM EXのウィンドウ構成

AVM EXの画面は、「メニュー欄」、「コンテンツ欄」、「ナビゲート・管理欄」の3つにわかれています。

3.1.1 メニュー欄

メニュー欄には、メインメニューとネットワークツリーメニューがあります。

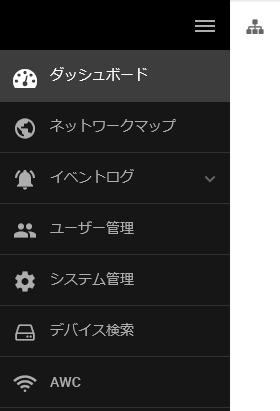

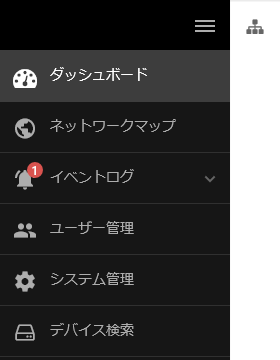

メインメニュー

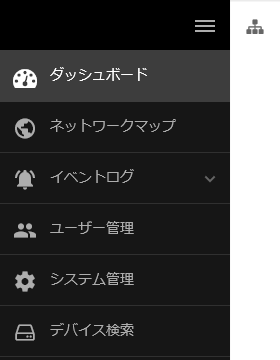

メニュー欄上部のメニューアイコンをクリックすると、メニュー欄が展開され、アイコンとメニュー名の表示となります。
展開された状態から通常の状態に戻す場合は、メニュー欄の一番上のアイコンをもう一度クリックしてください。

一般アカウントは、「ダッシュボード」、「ネットワークマップ」、「イベントログ」、「デバイス検索」メニューが表示されます。

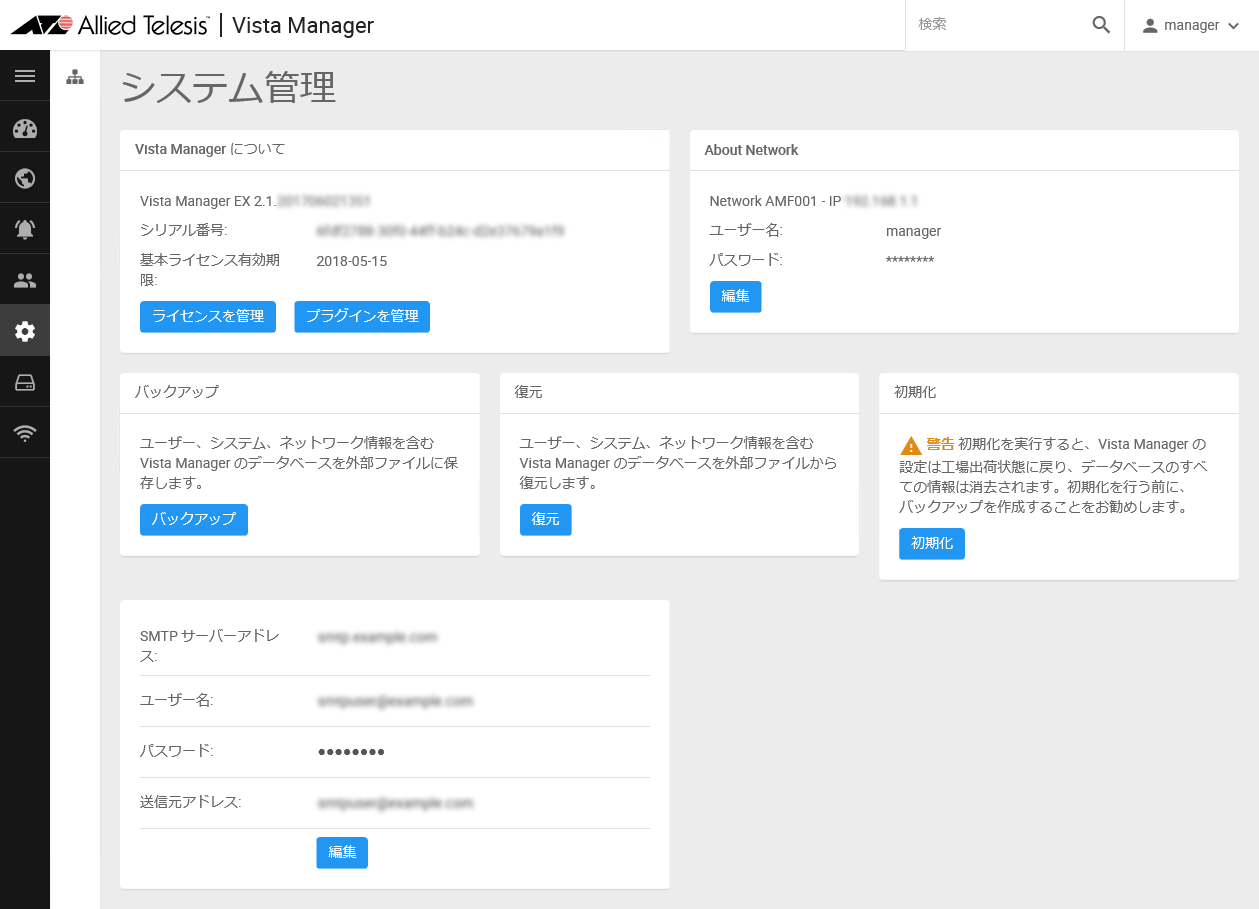

管理者アカウントは、一般アカウントのメニュー項目に加え「ユーザー管理」、「システム管理」メニューが表示されます。

また、重大なイベントが発生している場合、イベントログアイコンの上に重大なイベントの件数を示すバッジが表示されます。

プラグインが登録されている場合、メインメニューにプラグインのアイコンが追加されます。

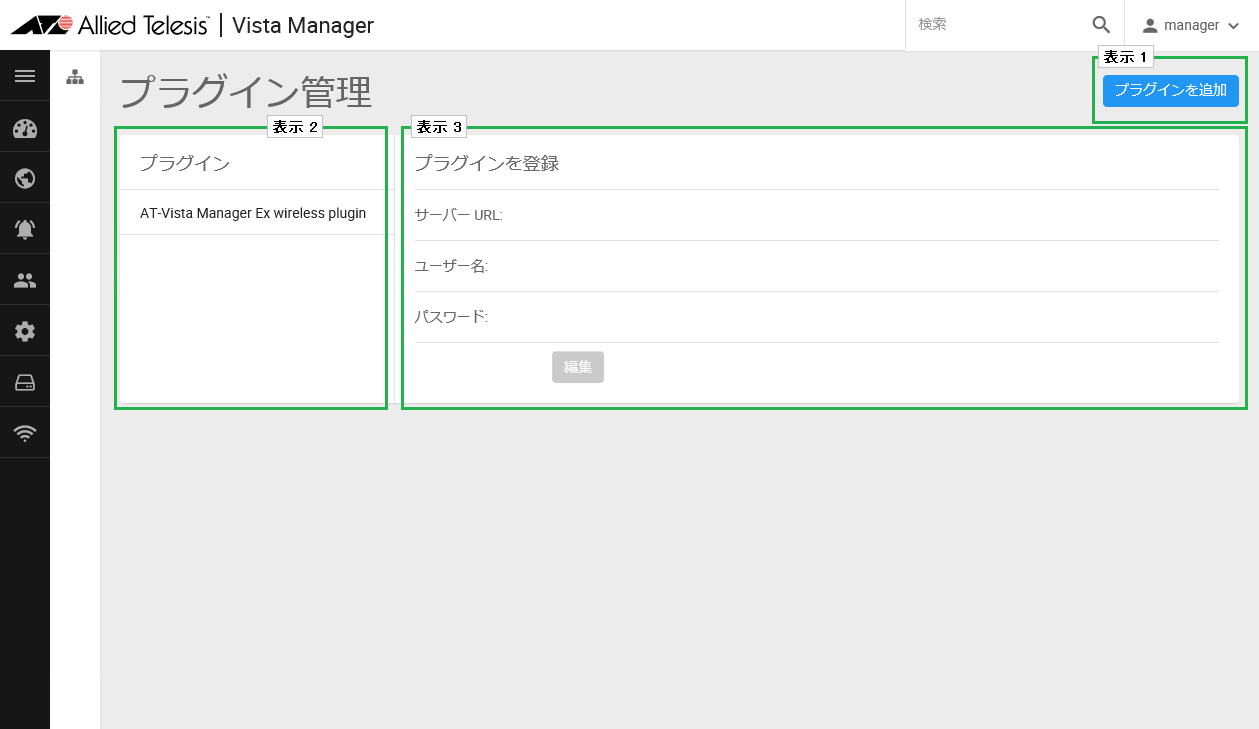

プラグインの追加については、システム管理メニューのプラグイン管理画面で行うことができます。
初期状態では、AVM EXにはプラグインは登録されていません。ワイヤレスマネージャー AWCプラグインを登録する際は、インストールガイドのAWCプラグインの登録をご覧ください。

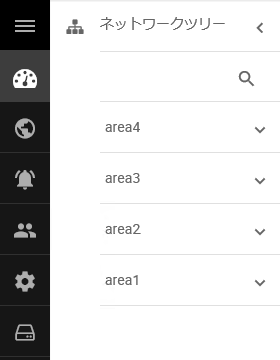

ネットワークツリーメニュー

メニュー欄上部のネットワークツリーアイコンをクリックすると、メニュー欄が展開され、検索欄とAVM EXで管理しているAMFエリアの名前が一覧されます。
AMFエリアの名前をクリックすると、該当のAMFエリアのエリアマップ画面が表示されます。
展開された状態から通常の状態に戻す場合は、メニュー欄の一番上のアイコンをクリックしてください。

AMFエリア名右側の下矢印をクリックすると、AMFエリアに接続されたAMFノード名が一覧されます。
ノード名をクリックすると、該当のAMFノードのノード情報画面が表示されます。AMFノードにAMFゲストノードが接続されている場合は、該当のAMFノードのノードマップが表示されます。

AMFエリアやノードの状態は次の色で分類されます。

• AMFエリア

  色		説明
  帯	背景
  緑	白	AMFエリア内のノードはすべて正常に動作しています。
  赤	赤	AMFエリア内の一部のノードがダウンしています。
  灰	白	AMFエリアが認識できません。

• AMFノード

  色		説明
  帯	背景
  緑	白	AMFノードは正常に動作しています。
  黄	黄	AMFノードに異常が発生しています。
  赤	赤	AMFノードがダウンしています。

本項では、メインメニューの各項目について説明します。

3.1.1.1 ダッシュボード

ダッシュボードをクリックすると、AW+で管理しているAMFネットワークがコンテンツ欄にパネルで表示されます。
本画面はAVM EXにログインした際の初期画面となります。

Note
本ページでは定期的に最新の情報に更新され表示されます。

Note
各リストのソート機能にて、「IPアドレス」や「ノード数」の項目は文字列としてソートされます。

表示1

登録されたAMFネットワークの情報を表示します。

項目名	説明
AMFネットワーク名	AVM EXで管理するAMFネットワーク名を表示します。 また、AMFネットワーク名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。
IPアドレス	AMFコントローラーまたはマスターのIPアドレスを表示します。
X エリア	AMFネットワークに所属するAMFエリアの数が表示されます。
X ノード	AMFネットワークに所属するノード数が表示されます。
X 正常	正常なノード数が、緑色のアイコンとともに表示されます。
X ダウン	ダウン状態のノード数が、赤色のアイコンとともに表示されます。
X 異常	異常があるノード数が、黄色のアイコンとともに表示されます。
X 管理外	AMFゲストノードのうち、AVM EXの管理下に置かれていないものの数が、水色のアイコンとともに表示されます。

表示2

24時間のイベント履歴をグラフで表示します。

項目名	説明
期間	24時間前から現在（画面表示時点）
棒グラフ	直近の24時間で発生したイベント件数を棒グラフで表示します。重大なイベントの数を赤色、軽微なイベントの数を黄色、正常なイベントの数を緑色の帯で表示します。

表示3

各イベントの発生時間、エリア、ノード、メモおよびメッセージを表示します。

項目名	説明
チェックボックス	選択されているノードのチェックボックスにチェックが入ります。
「アーカイブ」ボタン	リストの一番上のチェックボックスにチェックを入れると「アーカイブ」ボタンが有効になります。 イベントのチェックボックスにチェックを入れて「アーカイブ」ボタンをクリックすると、選択したイベントはアーカイブに保管されます。
フィルター: すべて / 重大 / 軽微 / 正常	イベントを重要度によってフィルター表示します。
ログを表示	イベント画面を表示します。
重要度	イベントの重要度を、イベントアイコンと行の色で表示します。 緑色：正常なシステムイベントを意味します。 黄色：注意を要するイベントを意味します。 赤色：重大なイベントが発生したことを意味します。
日時	イベントの発生日時を表示します。
エリア	イベントが発生したAMFエリア名を表示します。
ノード名	イベントが発生したノード名を表示します。
メモ	鉛筆アイコンをクリックすると、該当のイベントに関するメモを表示/記録することができます。
メッセージ	イベントのメッセージを表示します。

表示4

AMFネットワーク、または、AMFエリアのネットワークトポロジーをグラフィカルに表示します。
AVM EXにAMFコントローラーが登録されている場合は、該当のAMFコントローラーを中心とするAMFネットワークのネットワークマップが表示されます。
AMFコントローラーが存在せず、AVM EXにAMFマスターが登録されている場合は、該当のAMFマスターを中心とするAMFエリアのネットワークマップが表示されます。
詳しくは、ネットワークマップメニューの説明をご覧ください。

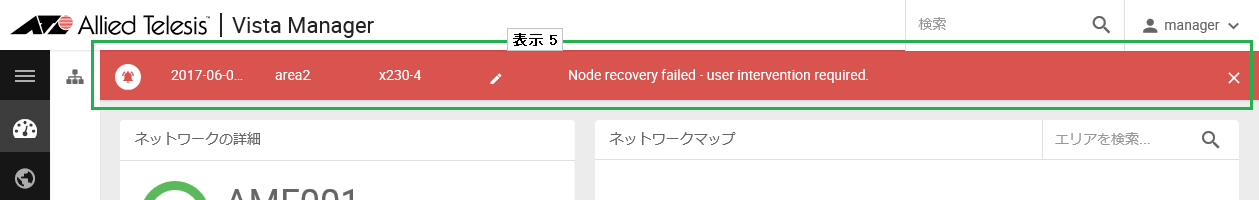

表示5

3.1.1.2 ネットワークマップ

AMFネットワーク内の構成単位同士の接続を、トポロジーマップに表示します。
トポロジーマップは、ネットワークマップ、エリアマップ、ノードマップの3階層からなります。

メインメニューからネットワークマップを選択すると、登録されたAMFネットワークのネットワークマップが表示されます。
AMFコントローラーが存在せず、単独のAMFエリアのみを管理している場合は、該当のAMFエリアのエリアマップが表示されます。
トポロジーマップでは、配下のAMFエリアまたはAMFノードのアイコンをクリックすることで、該当のAMFエリアまたAMFノードの概要をポップアップ表示できます。また、ポップアップ表示のAMFエリア/AMFノード名をクリックすることで、下層のトポロジーマップを表示することができます。

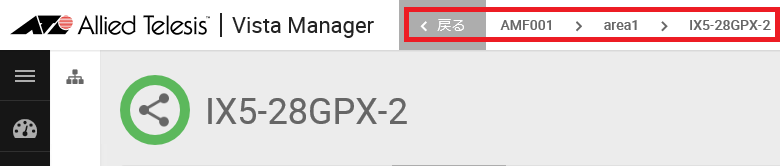

上位の階層のトポロジーマップに戻る際は、ナビゲート欄からAMFエリア名またはAMFネットワーク名をクリックします。

トポロジーマップ画面からは、該当のトポロジーに属するAMFエリア、AMFノード、またはAMFゲストノードの一覧など、各種情報を参照できます。

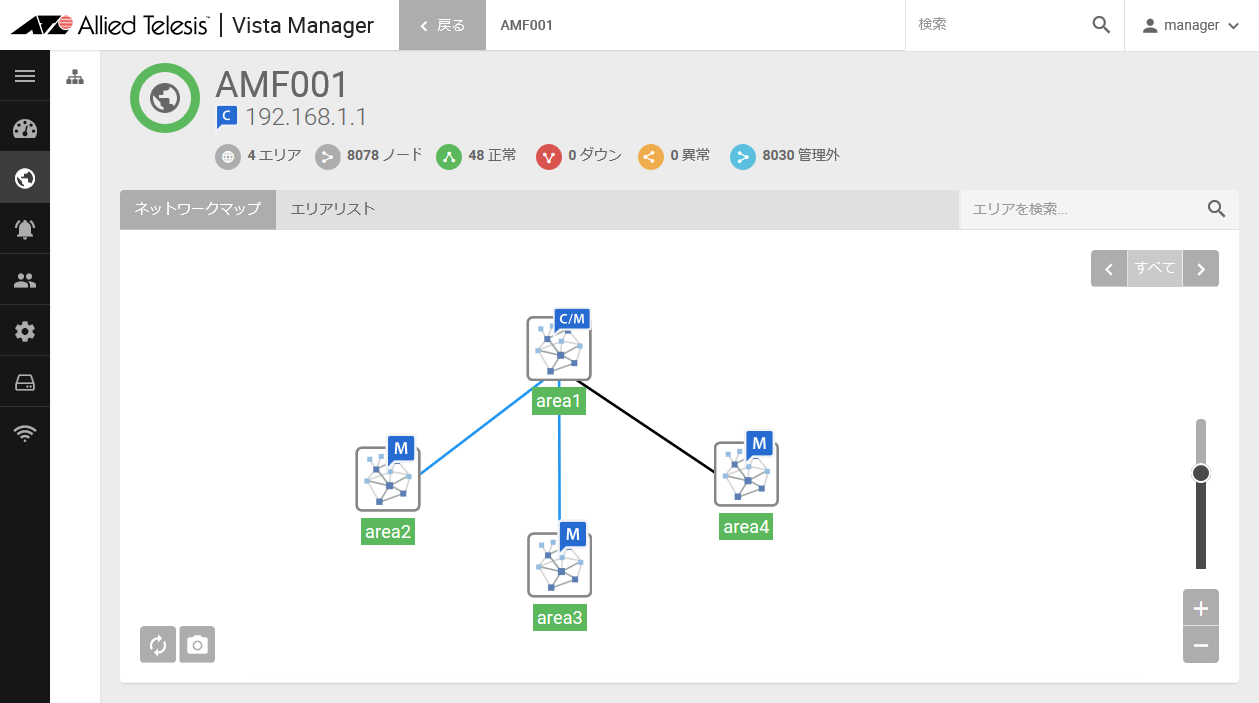

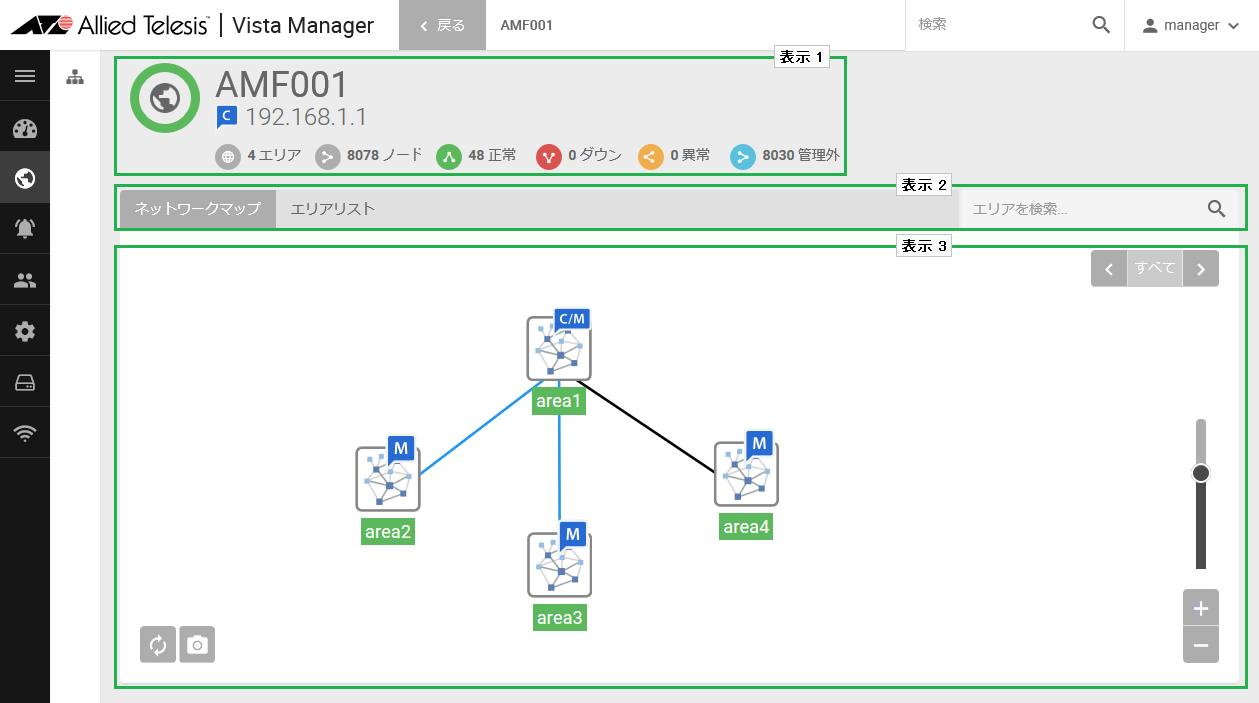

ネットワークマップ

ネットワークマップには、AMFネットワークに属するエリアが表示されます。
コンテンツ欄上部にはネットワークの詳細が、コンテンツ欄中央にはエリア同士の接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFネットワーク内のエリアリスト、AMFエリア内のノードリストを表示することができます。

表示1

AMFネットワークの情報を表示します。

項目名	説明
AMFネットワーク名	AVM EXで管理するAMFネットワーク名を表示します。 また、AMFネットワーク名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。
IPアドレス	AMFコントローラーのIPアドレスを表示します。
X エリア	AMFネットワークに所属するAMFエリアの数を表示します。
X ノード	AMFネットワークに所属するノード数を表示します。
X 正常	正常なノード数を、緑色のアイコンとともに表示します。
X ダウン	ダウン状態のノード数を、赤色のアイコンとともに表示します。
X 異常	異常があるノード数が、黄色のアイコンとともに表示されます。
X 管理外	AMFゲストノードのうち、AVM EXの管理下に置かれていないものの数が、水色のアイコンとともに表示されます。

表示2

項目名	説明
タブ	ネットワークマップのトポロジーマップ表示とAMFエリアの一覧表示を切り替えます。 ネットワークマップ AMFネットワークのトポロジーマップを表示します。 エリアリスト AMFネットワーク内のAMFエリアを一覧表示します。
エリアを検索...	検索したいAMFエリア名を入力します。 入力した文字列を含むAMFエリア名が一つだけある場合は、ネットワークマップが該当のAMFエリアアイコンを中心に拡大表示されます。 入力した文字列を含むAMFエリア名が複数ある場合は、検索フィールドの下に検索候補が「エリア名 | AMFネットワークのIPアドレス/マスターのノード名」の形式（例：「area1 | xxx.xxx.xxx.xxx/VAA」）で一覧表示されます。一覧から目的のAMFエリア名をクリックすると、ネットワークマップが該当のAMFエリアアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

表示3

ネットワーク内のAMFエリア同士のトポロジーマップを表示します。

項目名	説明
トポロジーマップ	AMFネットワーク内のAMFエリアがトポロジーマップに表示されます。
エリアアイコン	アイコンの下にエリア名を表示します。 エリアの状態は、エリア名の背景色で分類されます。 緑 AMFエリア内のノードはすべて正常に動作しています。 赤 AMFエリア内の一部のノードがダウンしています。 灰 AMFエリアが認識できません。
バッジ	エリアアイコンの上に、AMFエリアの管理上の役割に応じたバッジが表示されます。 C/M AMFコントローラーにより直接管理されているエリアを示します。 M AMFマスターにより管理されているエリアを示します。
エリアの接続線	エリアアイコンを接続している線は黒色で表示されます。 AMF仮想リンクを設定している場合は青色で表示されます。
距離	AMFコントローラーからのAMFエリアの距離（ホップ数）によって、該当のエリアアイコンを強調表示します。該当の距離以外のエリアアイコンは半透明表示されます。 右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
更新ボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（−）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

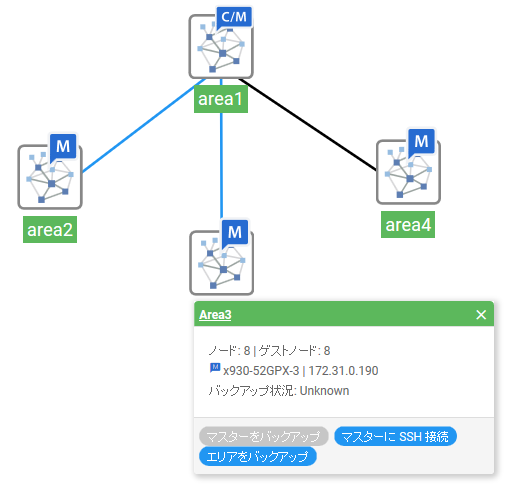

ネットワークマップ - AMFエリア情報の表示

トポロジーマップにてエリアアイコンをクリックすると、AMFエリアの情報がトポロジーマップ上にポップアップ表示されます。

項目名	説明
AMFエリア名	AMFエリア名を表示します。 AMFエリアの状態は、AMFエリア名の背景色で分類されます。 緑 AMFエリア内のノードはすべて正常に動作しています。 赤 AMFエリア内の一部のノードがダウンしています。 灰 AMFエリアが認識できません。 AMFエリア名をクリックすると、該当のAMFエリアのエリアマップが表示されます。 Note 一般アカウントの場合、管理者から許可されたAMFエリアのみ表示されます。
ノード数、ゲストノード数	AMFエリアに所属するAMFノード数、AMFゲストノード数を表示します。
マスター情報	AMFマスターに関する情報が「AMFノード名 | IPアドレス」の形式で表示されます。
バックアップ状況	バックアップの状況を表示します。
「マスターをバックアップ」ボタン	該当AMFエリアのAMFマスターに対し、AMFマスターのバックアップの実行を要求します。
「マスターに SSH 接続」ボタン	該当AMFエリアのAMFマスターに対し、SSH接続を行います。 Note SSH接続は、AMFコントローラーを経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。

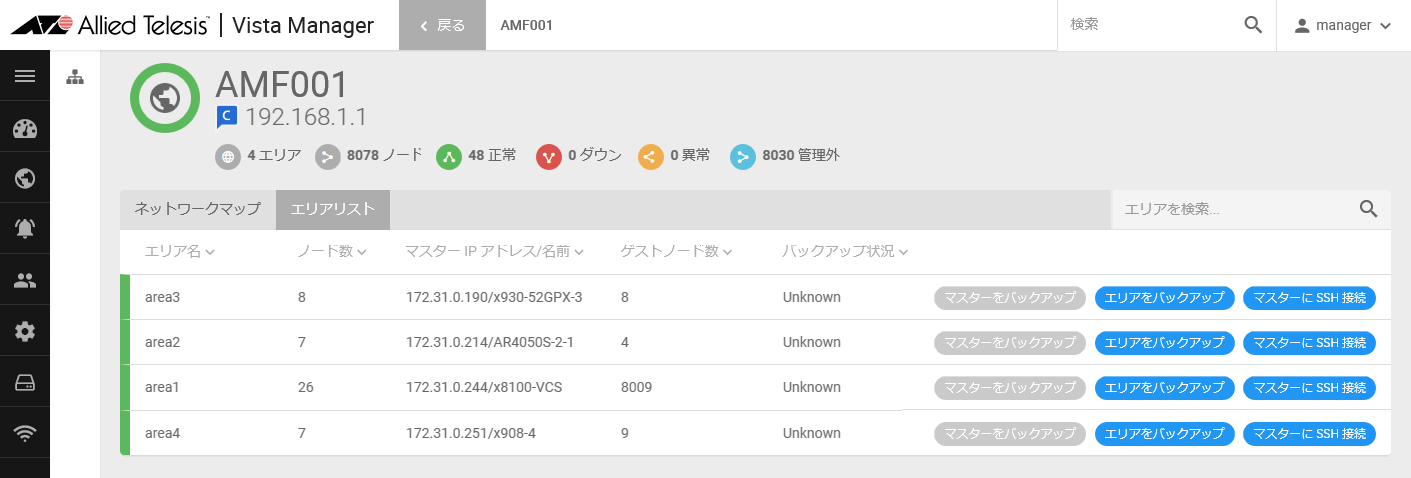

エリアリスト

ネットワークマップ上部のタブからエリアリストをクリックすると、AMFネットワーク内に存在するAMFエリアの一覧が表示されます。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

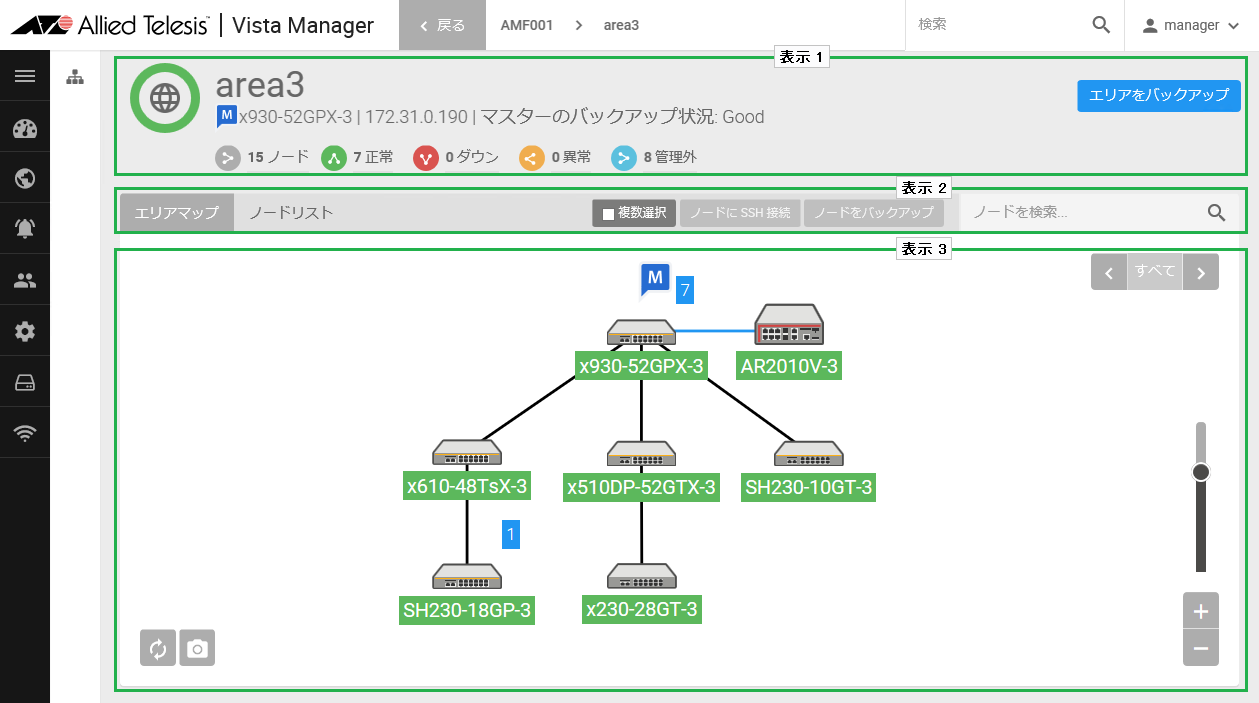

エリアマップ

AMFエリアに所属するAMFノードのネットワークトポロジーをグラフィカルに表示します。 コンテンツ欄上部にはAMFエリアの詳細が、コンテンツ欄中央にはAMFエリア内のノードの接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFエリア内のノードリストを表示することができます。

Note
一般アカウントの場合、管理者から許可されたAMFエリアのみ表示されます。

表示1

AMFエリアの情報を表示します。

項目名	説明
AMFエリア名	AMFエリア名を表示します。 また、AMFエリア名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。
マスター情報	AMFマスターの役割に応じたバッジ（C/M：AMFコントローラー/マスター、M：AMFマスター）とともに、マスターの名前、IPアドレス、マスターのバックアップ状況を表示します。
X ノード	AMFエリアに所属するノード数を表示します。
X 正常	正常なノード数を、緑色のアイコンとともに表示します。
X ダウン	ダウン状態のノード数を、赤色のアイコンとともに表示します。
X 異常	異常があるノード数を、黄色のアイコンとともに表示します。
X 管理外	AMFエリアに所属するゲストノードのうち、AWCの管理外のゲストノード数を、水色のアイコンとともに表示します。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。

表示2

項目名	説明
タブ	AMFエリアのトポロジーマップ表示とAMFノードの一覧表示を切り替えます。 エリアマップ AMFエリアのトポロジーマップを表示します。 ノードリスト AMFエリア内のAMFノードを一覧表示します。

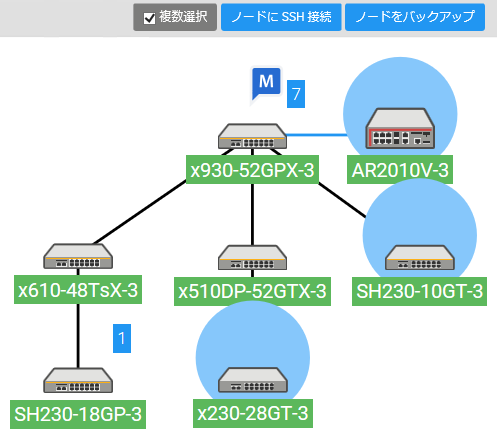

「複数選択」チェックボックス	複数のAMFノードに対してSSH接続やバックアップを行う際に使用します。 チェックありにした場合、ノードアイコンをクリックするとノードアイコンに水色のマーカーが付きます。マーカーの付いたノードアイコンをもう一度クリックすると、ノードアイコンのマーカーが消えます。 マーカーの付いたノードアイコンがある状態で「SSH 接続」ボタン、「バックアップ」ボタンをクリックすると、複数のノードに対してコマンドを実行することができます。
「ノードにSSH 接続」ボタン	選択したAMFノードに対しSSH接続を行います。 Note SSH接続は、AMFコントローラーを経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「ノードをバックアップ」ボタン	該当AMFエリアのマスターに対し、選択したAMFノードのAMFバックアップの実行を要求します。
ノードを検索...	検索したいAMFノード名を入力します。 入力した文字列を含むAMFノード名が一つだけある場合は、エリアマップが該当のノードアイコンを中心に拡大表示されます。 入力した文字列を含むAMFノード名が複数ある場合は、検索フィールドの下に検索候補が「ノード名 | AMFネットワークのIPアドレス」の形式（例：「node1 | xxx.xxx.xxx.xxx」）で一覧表示されます。一覧から目的のAMFノード名をクリックすると、エリアマップが該当のノードアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

表示3

AMFエリア内のAMFノード同士のトポロジーマップを表示します。

項目名	説明
トポロジーマップ	AMFエリア内のAMFノードがトポロジーマップに表示されます。
ノードアイコン	アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。 ノードの状態は、ノード名の背景色で分類されます。 緑 AMFノードは正常に動作しています。 黄 AMFノードに異常が発生しています。 赤 AMFノードがダウンしています。
バッジ	マスターのアイコンの上に、AMFエリアの管理上の役割に応じたバッジが表示されます。 C/M AMFコントローラーにより直接管理されているエリアを示します。 M AMFマスターにより管理されているエリアを示します。 また、AMFノード上にゲストノードが設定されている場合、AMFノードの上に接続中のゲストノード数を示すバッジが表示されます。
ノードの接続線	ノードアイコンを接続している線は黒色で表示されます。 AMF仮想リンクを設定している場合は青色で表示されます。 斜線アイコンは、AMFブロッキング状態を示します。 ノード間のリンクが接続されている場合は実線で、リンクが切断されている場合は破線で表示されます。

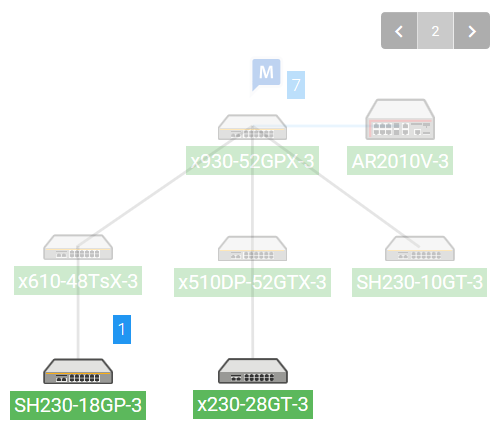

距離	AMFマスターからのAMFノードの距離（ホップ数）によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。 右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
更新ボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（−）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

エリアマップ - AMFノード情報の表示

トポロジーマップにてノードアイコンをクリックすると、AMFノードの情報がトポロジーマップ上にポップアップ表示されます。

Note
一般アカウントの場合、管理者から許可されたAMFエリアのみ表示されます。

ノードリスト

エリアマップ上部のタブからノードリストをクリックすると、AMFエリア内に存在するAMFノードの一覧が表示されます。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

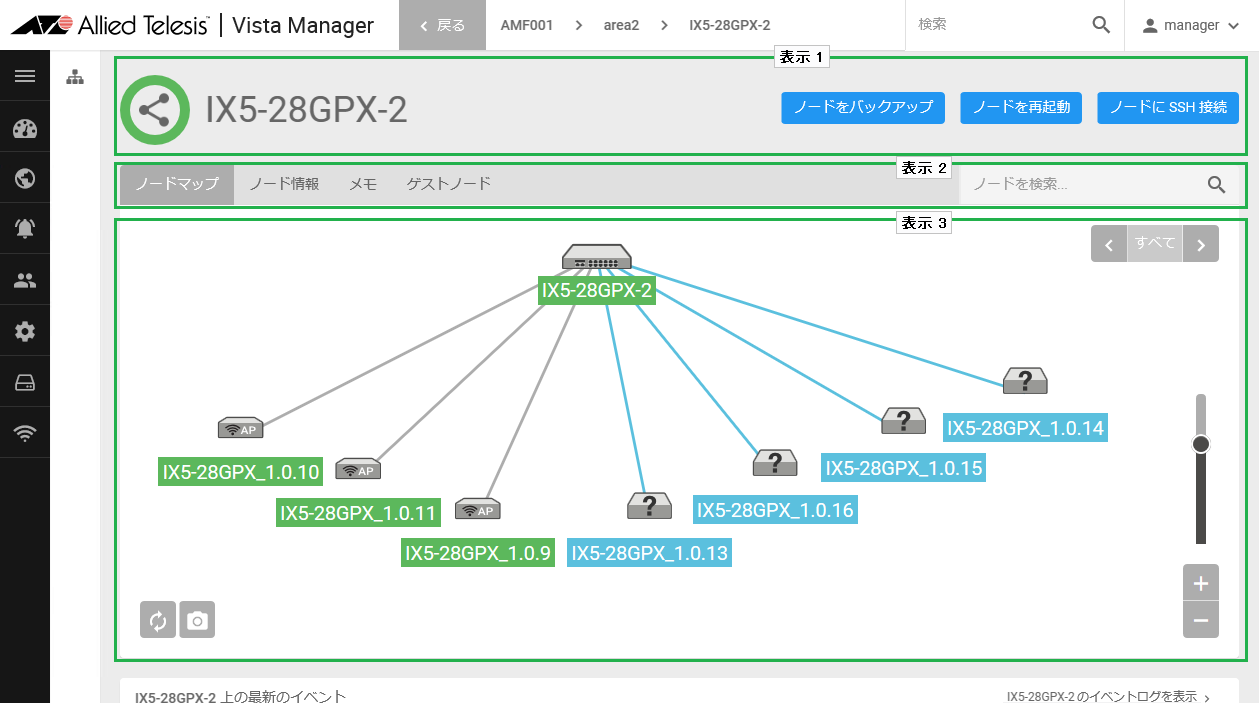

ノードマップ

AMFノードとAMFゲストノードの接続をグラフィカルに表示します。 コンテンツ欄上部にはAMFノードに対するコマンドボタンが、コンテンツ欄中央にはAMFノード配下のAMFゲストノードの接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFノードの情報の表示、AMFノードに対するメモの表示/記録のほか、AMFゲストノードのリストを表示することができます。

表示1

AMFノードの名前と状態、コマンドボタンを表示します。

項目名	説明
AMFノード名	AMFノード名を表示します。 また、AMFノード名の左側に、ノードの状態を円の色で表します。 緑 AMFノードは正常に動作しています。 黄 AMFノードに異常が発生しています。 赤 AMFノードがダウンしています。
「ノードをバックアップ」ボタン	該当AMFエリアのマスターに対し、ノードのAMFバックアップの実行を要求します。
「ノードを再起動」ボタン	該当AMFノードの再起動を要求します。
「ノードに SSH 接続」ボタン	該当AMFノードに対しSSH接続を行います。 Note SSH接続は、AMFコントローラーを経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。

表示2

項目名	説明
タブ	ノードマップのトポロジーマップ表示とノード情報、メモ、ゲストノードの一覧表示を切り替えます。 ノードマップ AMFノード配下のAMFゲストノードをトポロジーマップに表示します。 ノード情報 AMFノードの詳細な情報を表示します。 メモ AMFノードに関するメモを表示/編集します。 ゲストノード AMFノード配下のAMFゲストノードを一覧表示します。 設定 配下のAMFノードのバックアップの設定を行います。 Note ノードマップタブは、AMFノードの配下にAMFゲストノードが存在する場合にのみ表示されます。 Note 設定タブは、AMFコントローラーまたはAMFマスターのノードマップ画面にのみ表示されます。
ノードを検索...	検索したいAMFゲストノード名を入力します。 入力した文字列を含むAMFゲストノード名が一つだけある場合は、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 入力した文字列を含むAMFゲストノード名が複数ある場合は、検索フィールドの下に検索候補が「ゲストノード名 | IPアドレス」の形式（例：「node1 | xxx.xxx.xxx.xxx」）で一覧表示されます。一覧から目的のAMFゲストノード名をクリックすると、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

表示3

AMFノード配下のAMFゲストノードのトポロジーマップを表示します。

項目名	説明
トポロジーマップ	AMFノード配下のAMFゲストノードがトポロジーマップに表示されます。
ノードアイコン	アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。 ノードの状態は、ノード名の背景色で分類されます。 緑 AMFノードは正常に動作しています。 黄 AMFノードに異常が発生しています。 赤 AMFノードがダウンしています。
ゲストノードアイコン	アイコンの下にノード名を表示します。 ゲストノードの状態は、ゲストノード名の背景色で分類されます。 緑 AMFゲストノードはAVM EXによって管理されています。 水色 AMFゲストノードはAVM EXによって管理されていません。
距離	AMFノードからのAMFゲストノードの距離（ホップ数）によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。 右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
更新ボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（−）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

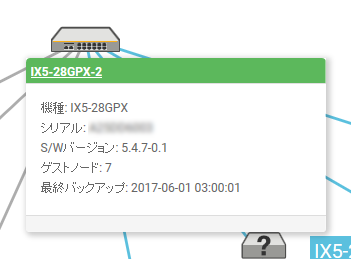

ノードマップ - AMFノード情報の表示

トポロジーマップにてノードアイコンをクリックすると、AMFノードの情報がトポロジーマップ上にポップアップ表示されます。

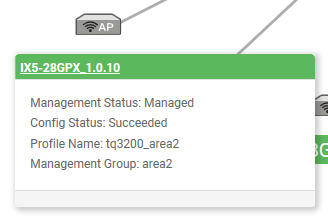

ノードマップ - AMFゲストノード情報の表示

トポロジーマップにてゲストノードアイコンをクリックすると、AMFゲストノードの情報がトポロジーマップ上にポップアップ表示されます。

ノード情報

AMFノードの基本情報、および、AMF情報を表示します。

基本情報

項目名	説明
機種	AMFノードの機種名を表示します。
ノードの IPv4 アドレス	AMFノードのIPv4アドレスを表示します。
ノードの IPv6 アドレス	AMFノードのIPv6アドレスを表示します。
シリアル番号	シリアル番号を表示します。
環境状態	動作環境全体（本体、拡張モジュール、電源ユニット/ファンモジュール）の状態を表示します。
RAM 状態	メインメモリーの総容量に対する空き容量を表示します。
CPU 使用率	CPUの使用率を表示します。
フラッシュメモリー	フラッシュメモリーの使用率を表示します。
S/Wバージョン	稼働中のソフトウェアのバージョンを表示します。

AMF情報

項目名	説明
AMF ネットワーク名	所属するAMFネットワーク名を表示します。
AMF ノード状態	AMFネットワークにおけるAMFノードの状態を表示します。
AMF エリア名	所属するAMFエリア名を表示します。
バックアップ状況	バックアップの状況を表示します。
最終バックアップ	AMFノードのバックアップが最後に作成された日時を表示します。
マスターからの距離	AMFマスターからのAMFノードの距離（ホップ数）を表示します。
リカバリーの状態	オートリカバリーの実行状態を表示します。

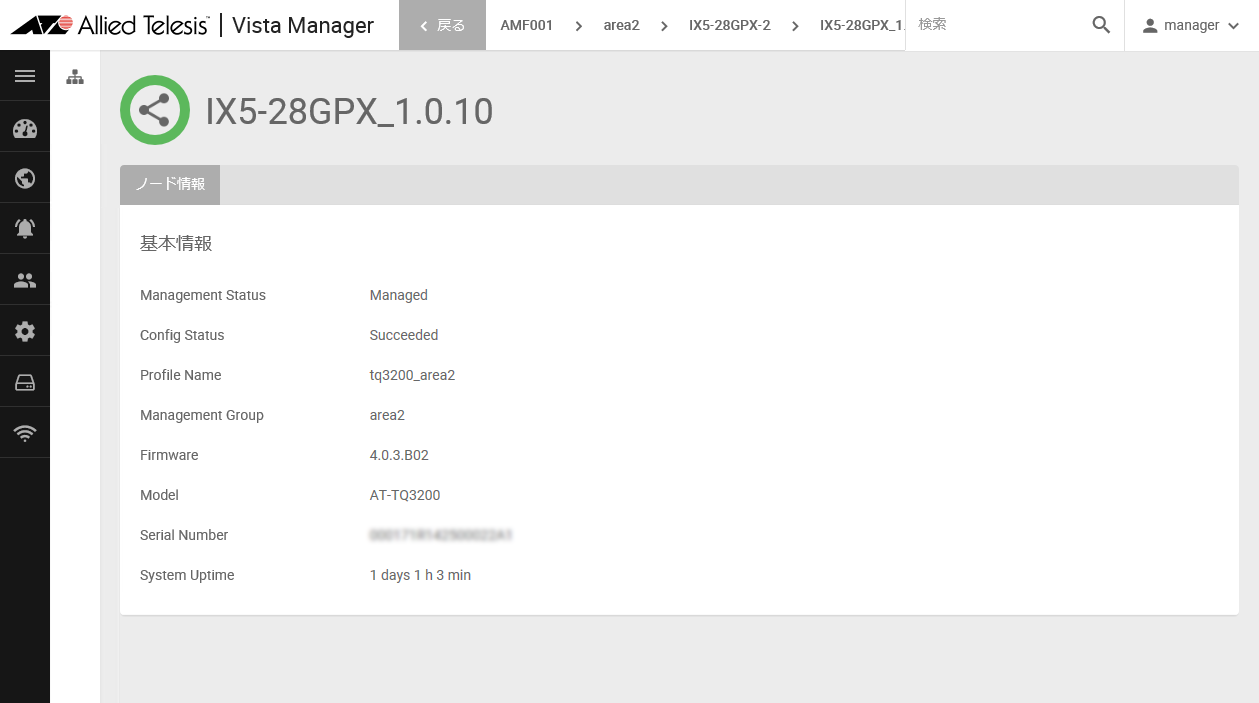

ノード情報 - AMFゲストノード情報の表示

AMFゲストノードの基本情報を表示します。
この項目は、管理下のゲストノードの場合のみ表示されます。

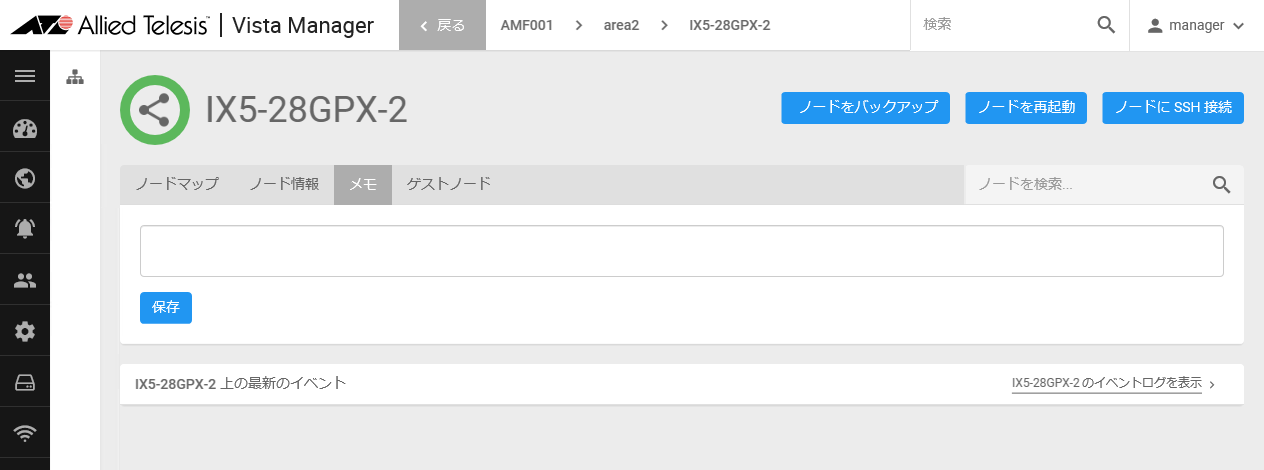

メモ

AMFノードに関する記録を表示、編集します。

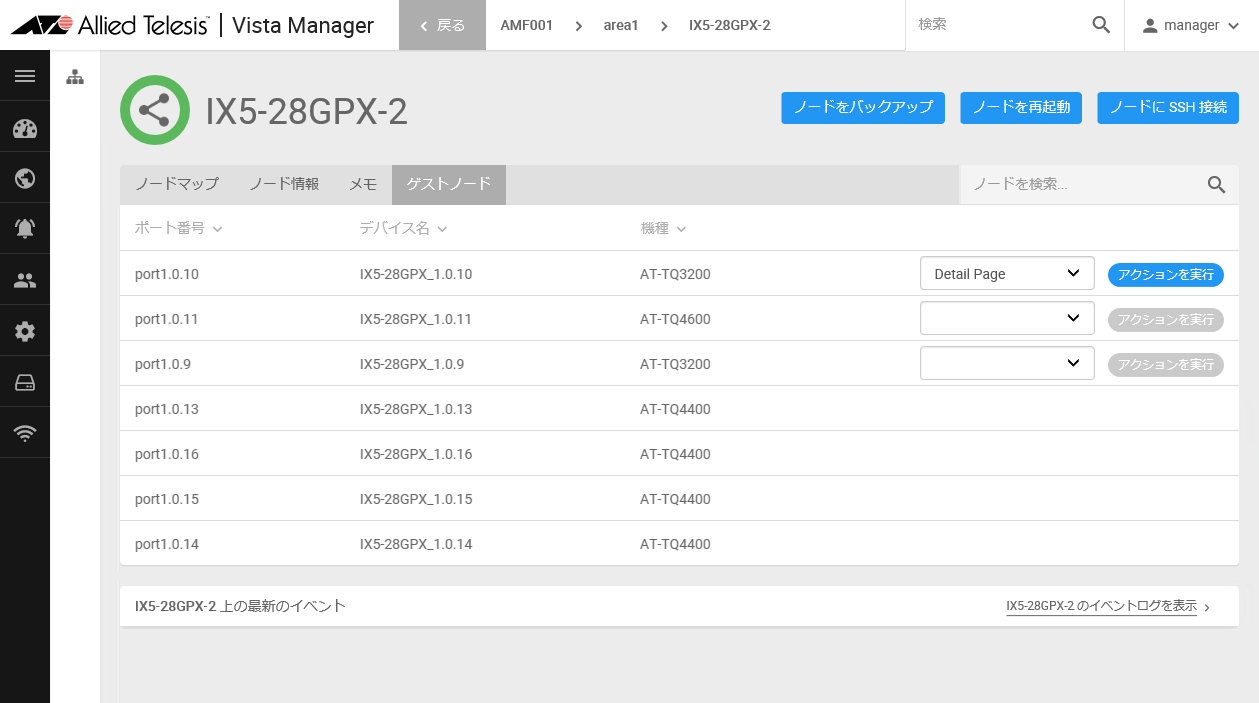

ゲストノード

AMFノード配下のAMFゲストノードを一覧表示します。

Note
ドロップダウンリストおよび「アクションを実行」ボタンは、AWCプラグイン管理下のゲストノードの行にのみ表示されます。

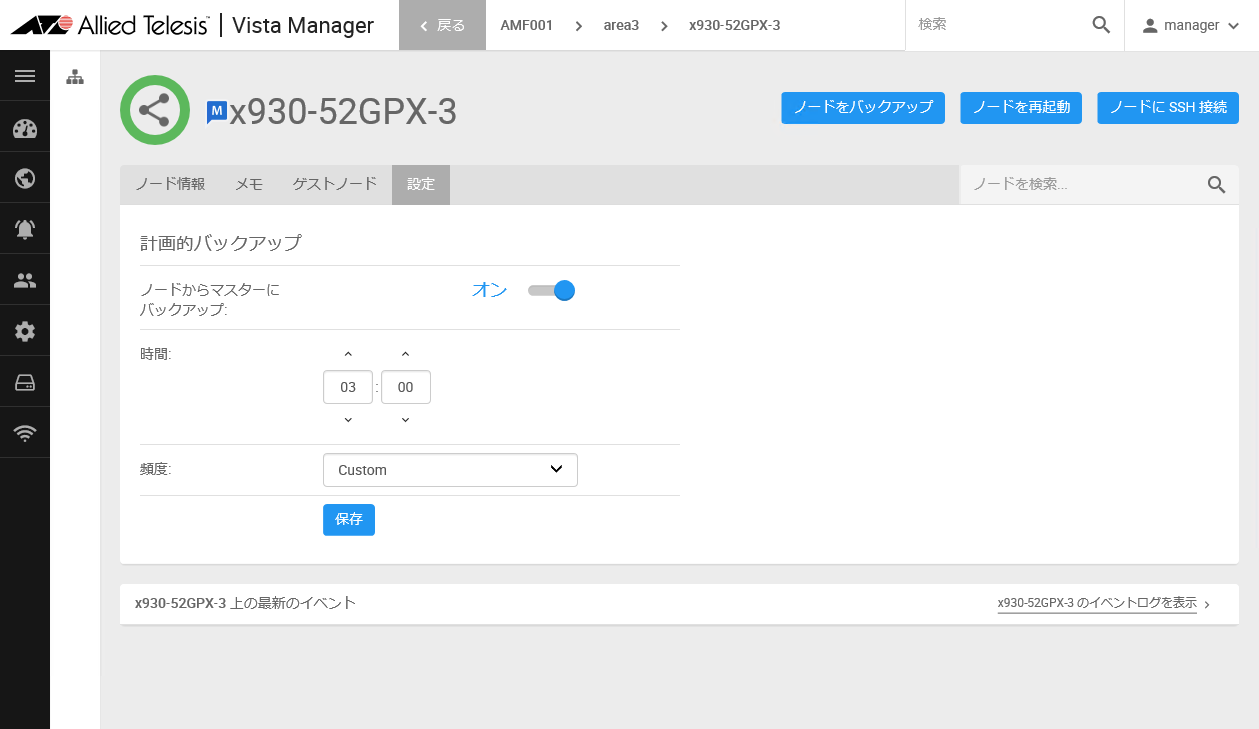

設定

AMFコントローラー、および、AMFマスターでは、バックアップの設定を行うことができます。

3.1.1.3 イベントログ

イベントのログ表示を行います。また、確認済みのイベントをアーカイブに保存します。

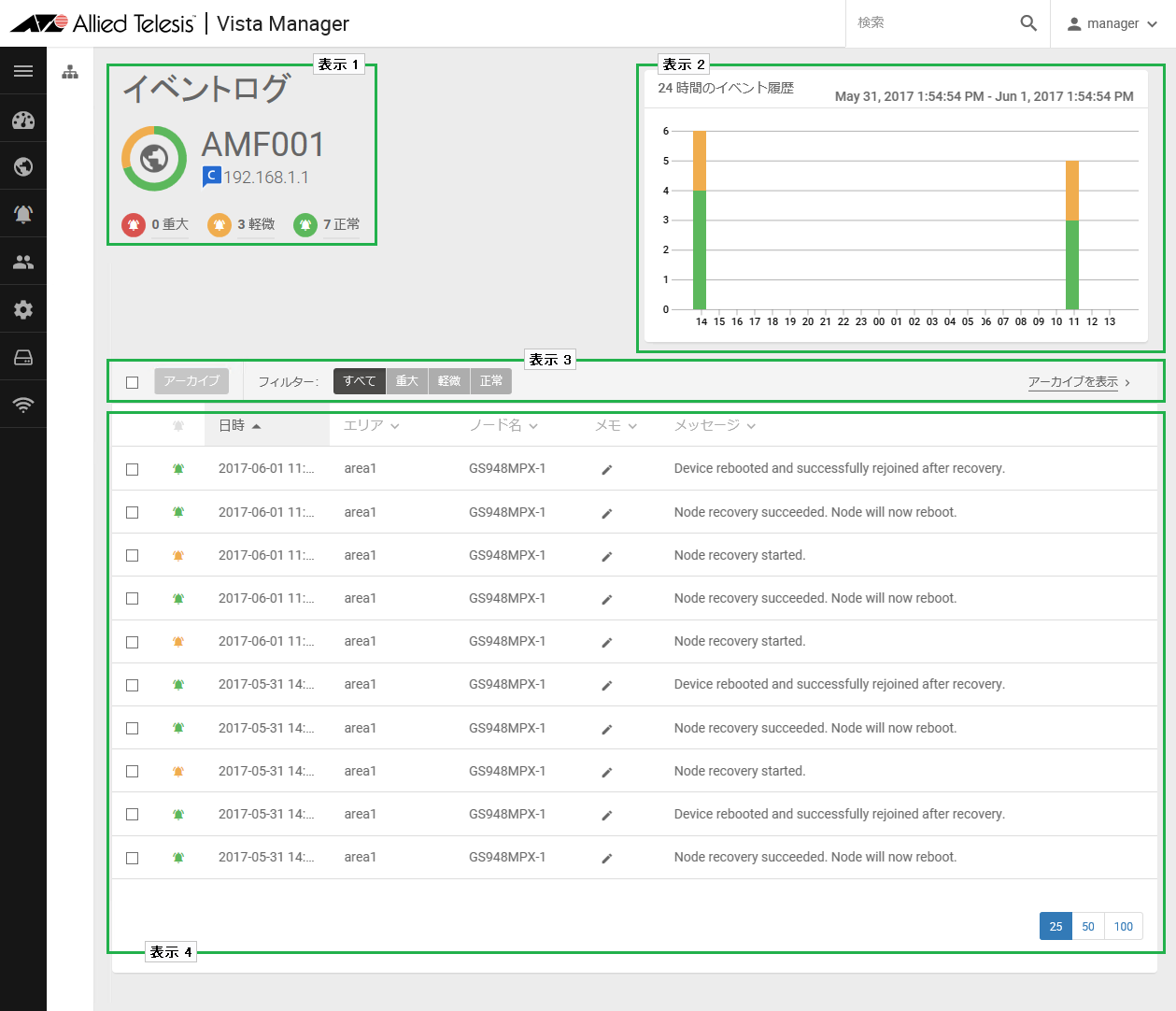

イベントログ

イベントのログを表示します。

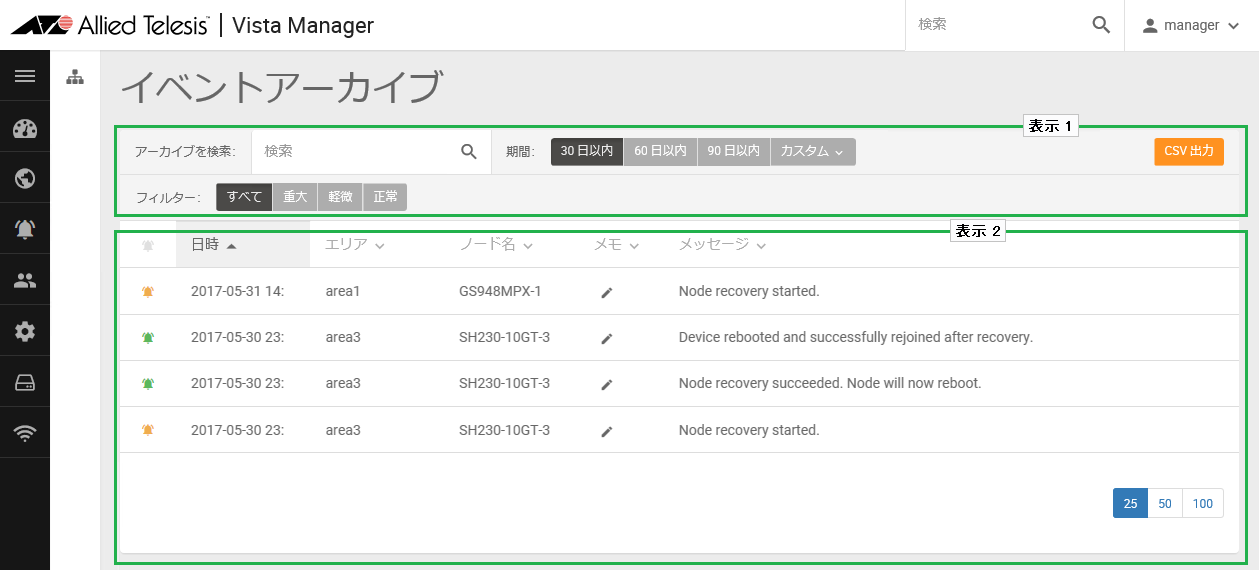

本画面に表示されたイベントは、現在発生中のものとして取り扱います。既読、または解決したイベントについては、後述のイベントアーカイブに、手動で保管します。

Note
イベントログおよびイベントアーカイブに保管されたログは全アカウント共有となります。

Note
AMFゲストノードとなっている無線APで手動リカバリーが行われると、AVM EXに登録していなくても、その手動リカバリーのイベントログが表示されます。

Note
表示可能なイベント件数は最新のイベントから100件までとなります。
それ以前のイベントを表示させる場合は表示されているイベントをイベントアーカイブに保管してください。

表示1

AMFネットワークの情報を表示します。

項目名	説明
AMFネットワーク名	AVM EXで管理するAMFネットワーク名を表示します。 また、AMFネットワーク名の左側に、正常/重大/軽微の各イベントの数を円グラフで表示します。
IPアドレス	AMFコントローラーのIPアドレスを表示します。
X 重大	重大なイベントの数を、赤色のアイコンとともに表示します。
X 軽微	軽微なイベントの数を、黄色のアイコンとともに表示します。
X 正常	正常なイベントの数を、緑色のアイコンとともに表示します。

表示2

24時間のイベント履歴をグラフで表示します。

項目名	説明
期間	24時間前から現在（画面表示時点）
棒グラフ	直近の24時間で発生したイベント件数を棒グラフで表示します。重大なイベントの数を赤色、軽微なイベントの数を黄色、正常なイベントの数を緑色の帯で表示します。

表示3

表示4

イベントの一覧を表示します。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

項目名	説明
重要度	イベントの重要度を、イベントアイコンと行の色で分類します。 緑色：正常なシステムイベントを意味します。 黄色：注意を要するイベントを意味します。 赤色：重大なイベントが発生したことを意味します。
日時	イベントの発生日時を表示します。
エリア	イベントが発生したAMFエリア名を表示します。
ノード名	イベントが発生したAMFノード名を表示します。
メモ	鉛筆アイコンをクリックすると、イベントに対してメモを記録することができます。
メッセージ	イベントのメッセージ本文を表示します。
ページボタン	イベント一覧のページを切り替えます。
表示数ボタン	1ページに一覧表示するイベントの件数を、25件、50件、100件から選択します。

イベントアーカイブ

既読または解決したイベントとして保管されたイベントの一覧を表示します。

表示1

表示2

イベントの一覧を表示します。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

項目名	説明
重要度	イベントの重要度を、イベント行左端のアイコンの色で分類します。 緑色：正常なシステムイベントを意味します。 黄色：注意を要するイベントを意味します。 赤色：重大なイベントが発生したことを意味します。
日時	イベントの発生日時を表示します。
エリア	イベントが発生したAMFエリア名を表示します。
ノード名	イベントが発生したAMFノード名を表示します。
メモ	鉛筆アイコンをクリックすると、イベントに対して記録することができます。
メッセージ	イベントのメッセージ本文を表示します。
ページボタン	イベント一覧のページを切り替えます。
表示数ボタン	1ページに一覧表示するイベントの件数を、25件、50件、100件から選択します。

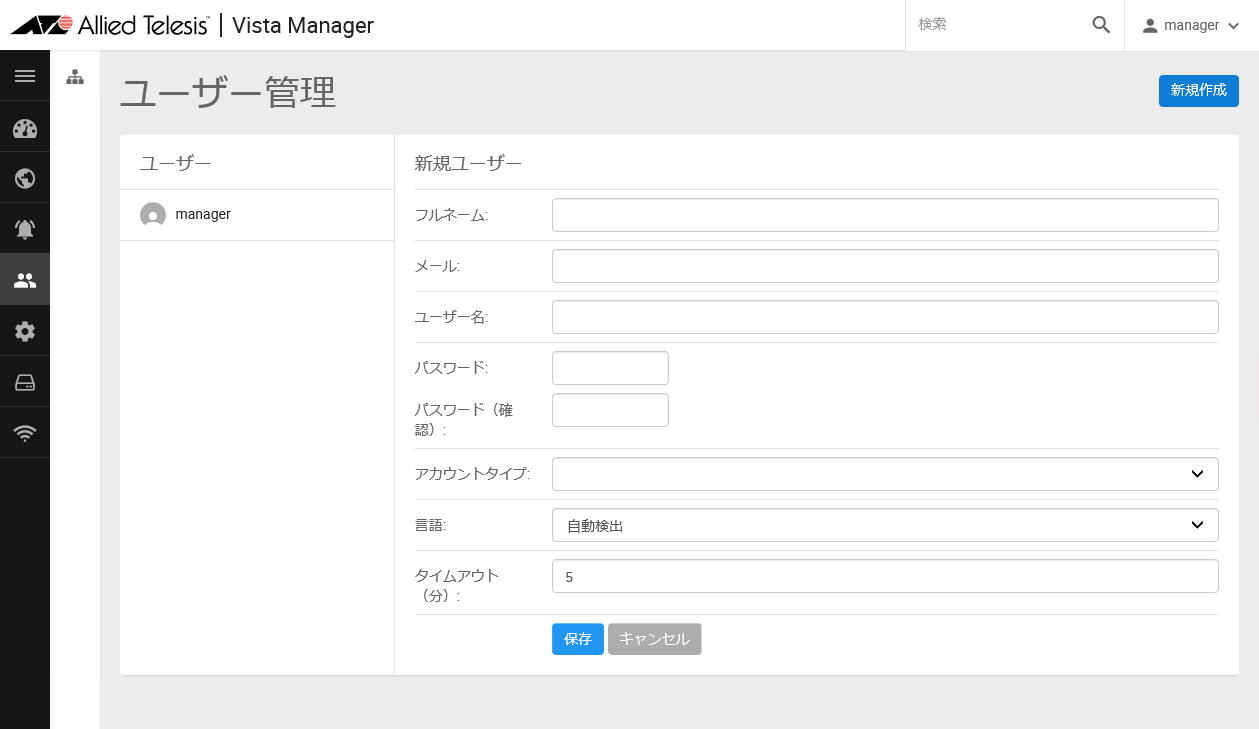

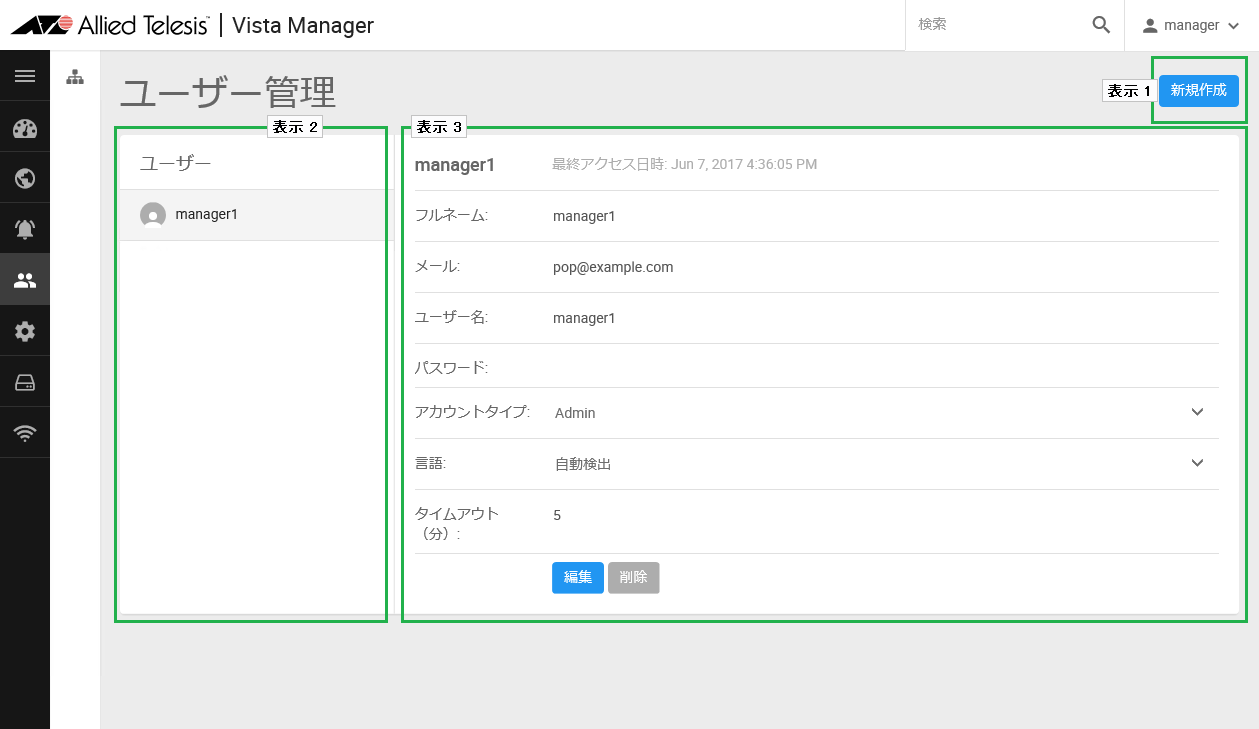

3.1.1.4 ユーザー管理

AVM EXのユーザーアカウントの追加、編集を行います。

Note
AVM EX（AMFマネージャー）サービスのアカウントとAWCプラグインのアカウントは異なるデータベースに記録されます。いずれか一方で行った初期アカウント（manager）のパスワードやセッションタイムアウトの変更、アカウントの追加、削除などは、もう一方に反映されません。

表示1

表示2

表示3

ユーザーの情報を表示または変更します。

項目名	説明
最終アクセス日時	該当のユーザーが最後にアクセスした日時を表示します。
フルネーム	ユーザーのフルネームを表示します。
メール	ユーザーのメールアドレスを表示します。 Note ログイン情報を忘れた場合のため、復旧用メールアドレスを登録します。必ず有効なメールアドレスを設定してください。 また、メールによるログイン情報の復旧を行うためには、システム管理画面にて有効なSMTPサーバーおよびSMTPアカウント情報が設定されている必要があります。
ユーザー名	ユーザーのアカウント名を表示します。
パスワード	ユーザーのパスワードを入力します。
パスワード（確認）	確認のため、同じパスワードをもう一度入力します。
アカウントタイプ	アカウントの種類を表示します。 Admin 管理者。ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 User 一般利用者。許可されたAMFエリアに対して、状態や設定の変更または確認のみができます。
権限	アカウントタイプがUser（一般利用者）の場合、AMFエリアに対する設定の書き込み権限を表示します。デフォルトは「Read/Write」です。 Read Only エリア欄で選択したAMFエリアの状態を閲覧できます。 AMFエリアおよびAMFノードのトポロジーマップ、ノード情報、ノードやイベントのメモ、軽微または正常なイベントのログを閲覧できます。 Read/Write エリア欄で選択したAMFエリアの状態を閲覧または設定を変更できます。 設定には、バックアップの実施、AMFノードへのSSH接続、ノードやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 アカウントタイプを管理者（Admin）に設定した場合は、この項目は表示されません。
エリア	アカウントタイプがUser（一般利用者）の場合、状態や設定の確認、変更を許可するAMFエリアを表示します。チェックボックスにチェックを入れたAMFエリアに対してのみ、権限の設定に従って状態や設定の確認、または設定の変更ができます。 アカウントタイプを管理者（Admin）に設定した場合は、この項目は表示されません。
言語	Web設定画面の表示言語設定を表示します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
タイムアウト（分）	Web設定画面におけるアイドル時タイムアウト値を表示します。 Web設定画面において、タイムアウトに設定した時間（単位：分）、無操作状態が継続した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5〜60（分）の値で設定でき、デフォルトは5（分）です。
「編集」ボタン	選択したユーザーの情報を編集します。
「保存」ボタン	編集しているユーザーの情報を保存します。
「キャンセル」ボタン	編集しているユーザーの情報を破棄します。
「削除」ボタン	選択したユーザーの情報を削除します。 Note ログイン中の管理者アカウントは削除できません。

3.1.1.5 システム管理

AVM EXのシステム管理を行います

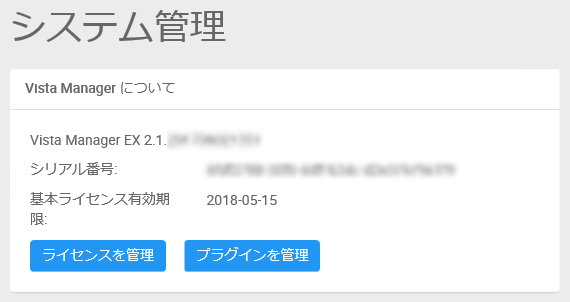

Vista Manager について

お使いのAVM EXに関する情報を表示します。

項目名	説明
バージョン	お使いのAVM EXのバージョンを表示します。
シリアル番号	お使いのAVM EX基本ライセンスに関連付けられたシステムのシリアル番号を表示します。
基本ライセンス有効期限	お使いのAVM EX基本ライセンスの有効期限を表示します。
「ライセンスを管理」ボタン	ライセンス管理画面を表示します。
「プラグインを管理」ボタン	プラグイン管理画面を表示します。

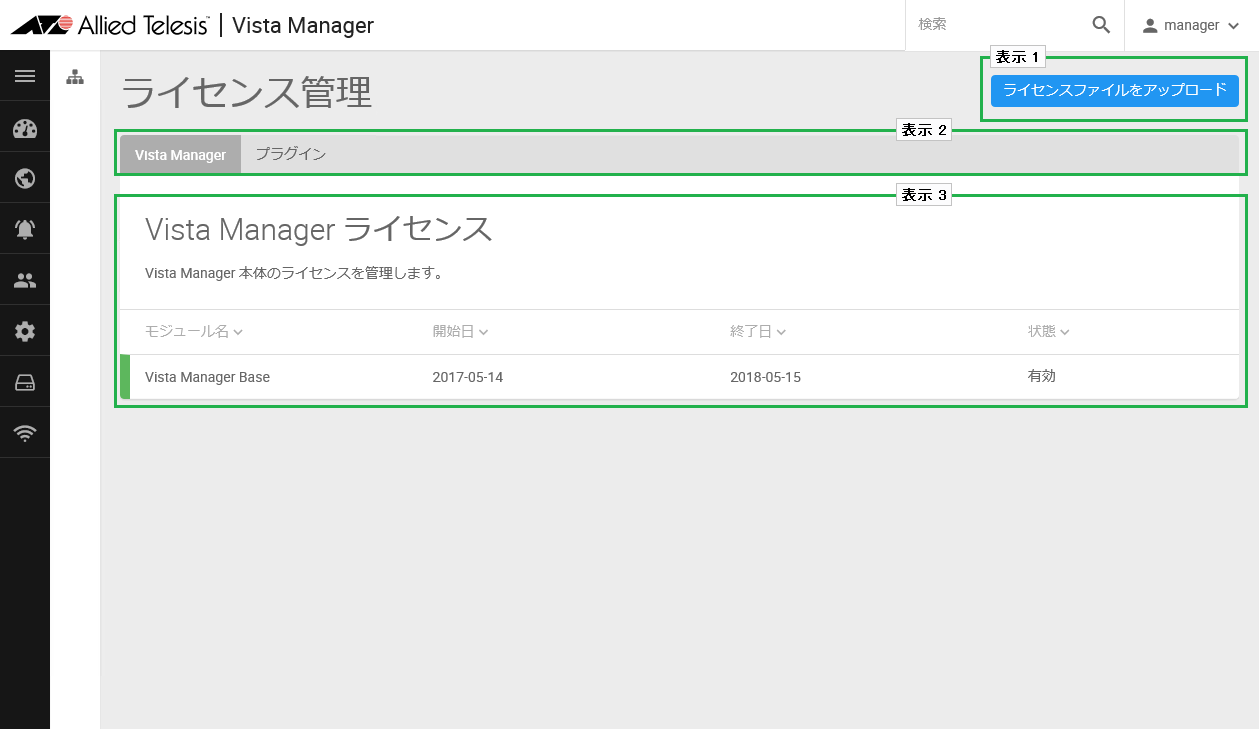

ライセンス管理

AVM EXに登録されたライセンスの表示、ライセンスファイルのアップロードを行います。

表示1

項目名	説明
「ライセンスファイルをアップロード」ボタン	ライセンスファイルをアップロードします。

表示2

ライセンス情報を表示するソフトウェアを選択します。

項目名	説明
Vista Manager	AVM EX本体のライセンスを表示します。
プラグイン	AVM EXに追加されたプラグインのライセンスを表示します。

表示3

ライセンス情報を表示します。

項目名	説明
モジュール名	ライセンスのモジュール名を表示します。
開始日	ライセンスの有効期間の開始日を表示します。
終了日	ライセンスの有効期間の終了日を表示します。
状態	ライセンスの状態（有効/失効）を表示します。

プラグイン管理

AVM EXに登録されたプラグインの表示、追加を行います。

表示1

項目名	説明
「プラグインを追加」ボタン	AVM EXにプラグインを追加します。

表示2

AVM EXに登録されたプラグインを一覧表示します。

項目名	説明
プラグイン名	お使いのAVM EXに登録されたプラグインの名前を一覧表示します。

表示3

プラグイン情報を表示します。

項目名	説明
サーバー URL	AVM EXと連携するプラグインのサーバーURLを表示します。
ユーザー名	プラグインが提供するサービスのユーザー名を表示します。
パスワード	プラグインが提供するサービスのパスワードを表示します。
「編集」ボタン	選択したプラグインの情報を編集します。
「保存」ボタン	編集しているプラグインの情報を保存します。
「キャンセル」ボタン	編集しているプラグインの情報を破棄します。

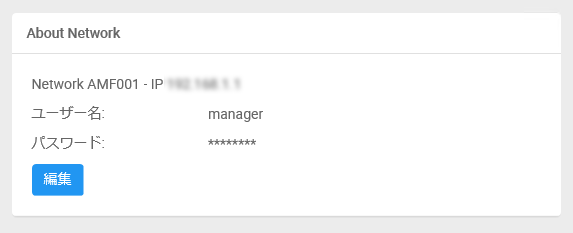

AMF ネットワークの設定

AVM EXで管理を行うAMFネットワークの情報を表示します。

項目名	説明
Network	AMFネットワーク名を表示します。
IP	AMFコントローラーのIPアドレスを表示します。
ユーザー名	AMFコントローラーのユーザーアカウントのユーザー名を表示します。
パスワード	AMFコントローラーのユーザーアカウントのパスワードを表示します。
「編集」ボタン	AMFコントローラーのユーザーアカウントのユーザー名/パスワードを変更します。 Note AMFコントローラーに登録されたユーザーアカウントの情報をAVM EXから変更することはできません。 実際にAMFコントローラーにログイン可能なユーザーアカウント情報を入力してください。
「パスワードを変更」ボタン	AMFコントローラーへのログインに使用するユーザーアカウントのパスワードを変更します。
「保存」ボタン	AMFコントローラーのユーザーアカウントの変更を保存します。
「キャンセル」ボタン	AMFコントローラーのユーザーアカウントの変更を破棄します。

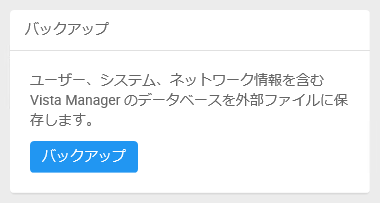

バックアップ

AVM EXの設定情報を外部ファイルにバックアップします。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

項目名	説明
「バックアップ」ボタン	AVM EXの設定情報を外部ファイルにバックアップします。

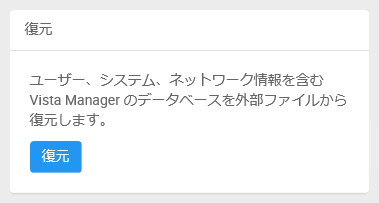

復元

AVM EXの設定情報を外部ファイルから復元します。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

項目名	説明
「復元」ボタン	AVM EXの設定情報を外部ファイルから復元します。

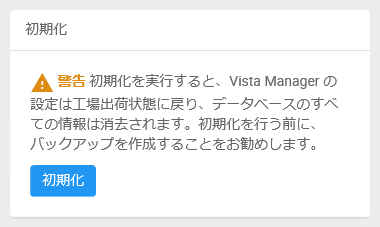

初期化

AVM EXの設定情報を消去し、システムを初期化します。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

項目名	説明
「初期化」ボタン	AVM EXの設定情報を消去し、システムを初期化します。

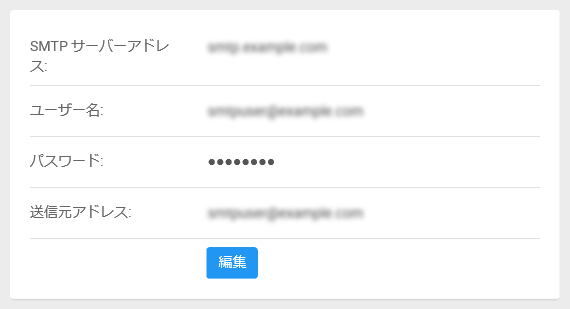

SMTP設定

メールによるログイン情報の復旧を行うためには、システム管理画面にて有効なSMTPサーバーおよびSMTPアカウント情報が設定されている必要があります。

項目名	説明
SMTP サーバーアドレス	SMTPサーバーのアドレスを表示します。
ユーザー名	SMTP認証を使用する場合、SMTPサーバーのユーザー名を表示します。
パスワード	SMTP認証を使用する場合、SMTPサーバーのパスワードを表示します。
メール送信アドレス	メール送信アドレスを表示します。
「編集」ボタン	SMTP設定を編集します。
「保存」ボタン	編集しているSMTP設定を保存します。

Note
ユーザー名とパスワードは、SMTP認証を使用する場合にのみ入力してください。

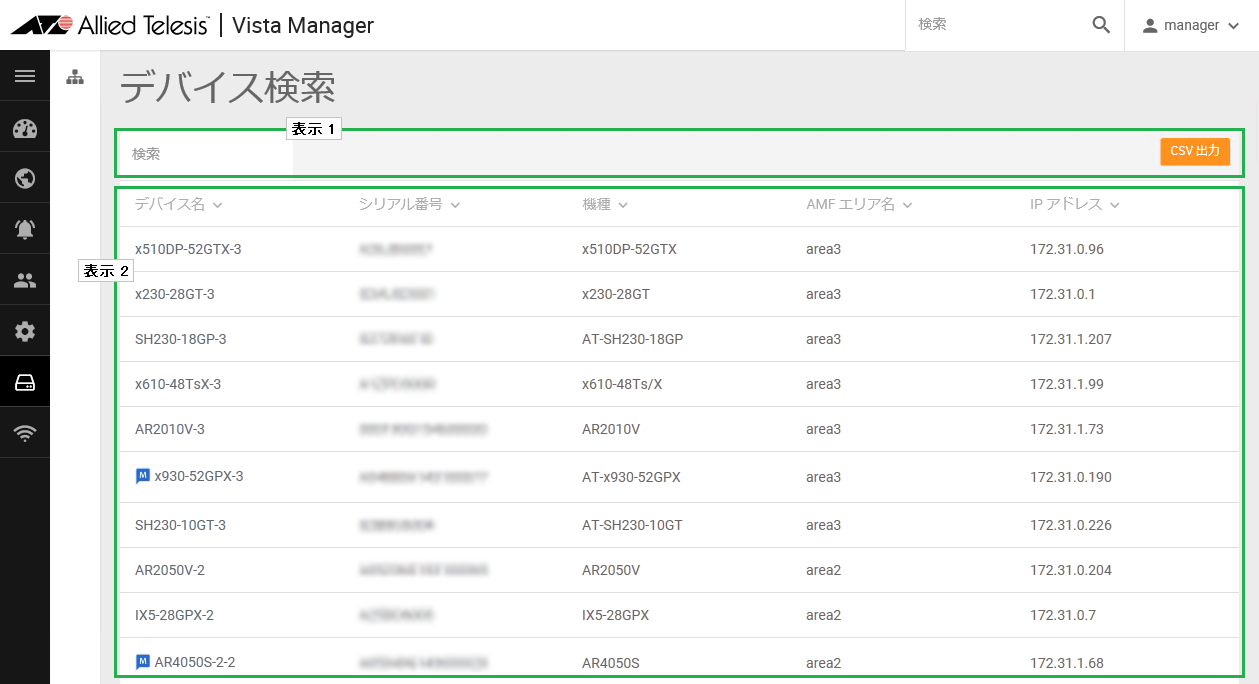

3.1.1.6 デバイス検索

AMFネットワーク上のデバイスを検索します。

表示1

項目名	説明
検索	検索したいAMFノード名またはAMFゲストノード名を入力します。 入力した文字列を含むAMFノード名/AMFゲストノード名が検索候補一覧に絞り込み表示されます。 一覧からAMFノード名をクリックすると、該当のAMFノードのノード情報画面が表示されます。 AMFノードにAMFゲストノードが接続されている場合は、該当のAMFノードのノードマップが表示されます。 AMFゲストノードをクリックすると、該当のAMFゲストノードのノードアイコンを中心に拡大表示され、その他のノードアイコン、ゲストノードアイコンは半透明表示されます。 Note 大文字小文字は区別しません。
「CSV 出力」ボタン	AMFネットワーク上の全てのAMFノード、AMFゲストノードの情報をCSV（カンマ区切りテキスト）形式のファイルに出力します。

表示2

項目名	説明
シリアル番号	AMFノードのシリアル番号を表示します。
機種	AMFノードまたはAMFゲストノードの機種名を表示します。
AMF エリア名	AMFノードまたはAMFゲストノードが所属するAMFエリア名を表示します。
IP アドレス	AMFノードまたはAMFゲストノードのIPアドレスを表示します。

3.1.2 コンテンツ欄

各種設定情報やメニューで選択した情報などが表示されます。

AMFネットワーク画面例

3.1.3 ナビゲート欄

コンテンツ欄の上部にコンテンツ欄で表示しているページの場所が表示されます。
AMFネットワーク名やAMFエリア名など、上位の階層の名前をクリックすると、該当のページに移動できます。
また、「戻る」をクリックすると、ダッシュボード画面に戻ることができます。

3.1.4 管理欄

検索フォーム、「イベント通知」ボタン、ユーザー名が表示されます。

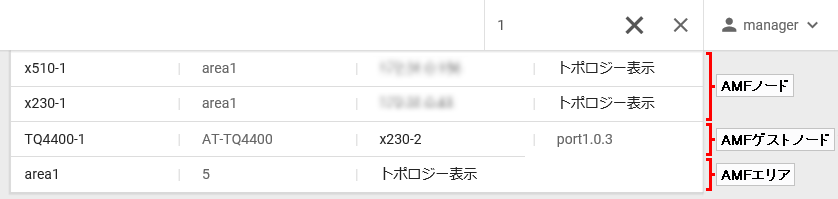

3.1.4.1 検索フォーム

検索したいAMFノード名、AMFゲストノード名、またはAMFエリア名を入力します。

Note
大文字小文字は区別しません。

入力した文字列を名前に含むAMFノード、AMFゲストノード、またはAMFエリアが存在する場合は、検索候補が一覧に絞り込み表示されます。

AMFノード

項目名	説明
AMFノード名	入力した文字列を含むAMFノード名を表示します。 一覧から目的のAMFノード名をクリックすると、該当のAMFノードのノード情報が表示されます。AMFノードにAMFゲストノードが接続されている場合は、該当のAMFノードのノードマップが表示されます。
所属AMFエリア名	該当のAMFノードが所属するAMFエリア名を表示します。
IPアドレス	該当のAMFノードのIPアドレスを表示します。
トポロジー表示	クリックすると、該当のAMFノードが所属するAMFエリアのエリアマップが表示されます。該当のAMFノードのノードアイコンを中心に拡大表示され、その他のノードアイコンは半透明表示されます。

AMFゲストノード

項目名	説明
AMFゲストノード名	入力した文字列を含むAMFゲストノード名を表示します。 一覧から目的のAMFゲストノード名をクリックすると、該当のAMFゲストノードが接続されたAMFノードのノードマップが表示されます。該当のAMFゲストノードのノードアイコンを中心に拡大表示され、その他のノードアイコン、ゲストノードアイコンは半透明表示されます。
機種名	該当のAMFゲストノードの機種名を表示します。
接続AMFノード名	該当のAMFゲストノードが接続されたAMFノード名を表示します。 クリックすると、AMFノードのノードマップが表示されます。
ポート名	該当のAMFゲストノードが接続されたAMFノードのポート名を表示します。

AMFエリア

項目名	説明
AMFエリア名	入力した文字列を含むAMFエリア名を表示します。 一覧から目的のAMFエリア名をクリックすると、該当のAMFエリアのエリアマップが表示されます。
AMFノード数	AMFエリアに所属するAMFノードの数を表示します。
トポロジー表示	クリックすると、AMFネットワークのネットワークマップが表示されます。該当のAMFエリアのエリアアイコンを中心に拡大表示され、その他のエリアアイコンは半透明表示されます。

3.1.4.2 ユーザー名

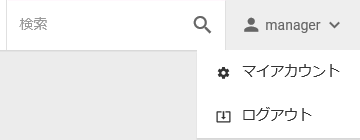

ユーザー名にマウスオーバーすると、マイアカウント、ログアウトのサブメニューが表示されます。

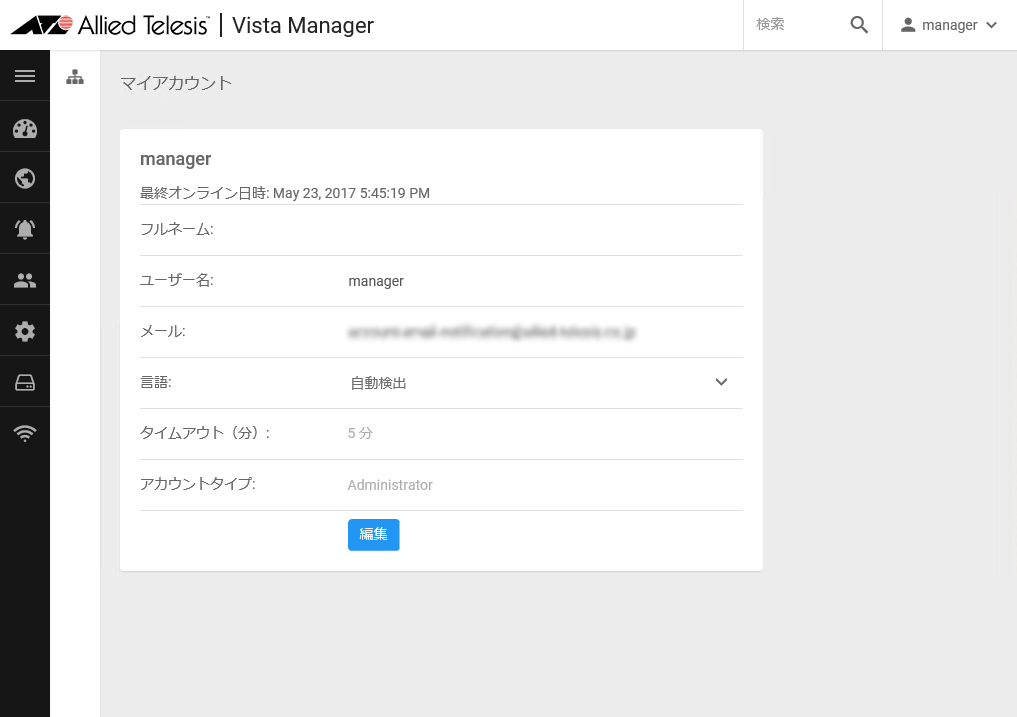

マイアカウント

現在ログイン中のユーザーの情報を表示または変更します。

項目名	説明
最終オンライン日時	該当のユーザーが最後にアクセスした日時を表示します。
フルネーム	ユーザーのフルネームを表示します。
ユーザー名	ユーザーのアカウント名を表示します。
メール	ユーザーのメールアドレスを表示します。 Note ログイン情報を忘れた場合のため、復旧用メールアドレスを登録します。必ず有効なメールアドレスを設定してください。 また、メールによるログイン情報の復旧を行うためには、システム管理画面にて有効なSMTPサーバーおよびSMTPアカウント情報が設定されている必要があります。
言語	Web設定画面の表示言語設定を表示します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
タイムアウト（分）	Web設定画面におけるアイドル時タイムアウト値を表示します。 Web設定画面において、タイムアウトに設定した時間（単位：分）、無操作状態が継続した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5〜60（分）の値で設定でき、デフォルトは5（分）です。
アカウントタイプ	アカウントの種類を表示します。 Administrator 管理者。ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 user 一般利用者。許可されたAMFエリアに対して、状態や設定の変更または確認のみができます。
「編集」ボタン	選択したユーザーの情報を編集します。
「保存」ボタン	編集しているユーザーの情報を保存します。
「キャンセル」ボタン	編集しているユーザーの情報を破棄します。

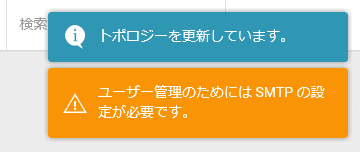

3.1.4.3 システムメッセージ

AMF EXの状況に応じたシステムメッセージが表示されます。

3.2 AWCプラグインのウィンドウ構成

AWCプラグインの画面は「メニュー欄」、「コンテンツ欄」、「ナビゲート・管理欄」の3つにわかれています。

Note
無線管理機能をご使用の際は、管理対象のネットワーク上にAMFコントローラーまたはAMFマスター（AMFマスターライセンス搭載製品またはAMFマスター機能が標準搭載されている製品）が設置されている必要があります。

3.2.1 メニュー欄

一般アカウントは、「無線モニター」、「無線設定」、「機器検索」メニューが表示されます。
管理者アカウントは、一般アカウントのメニュー項目に加え「アカウント設定」、「システム設定」メニューが表示されます。

メニュー欄上部の「メニュー」をクリックすると、メニュー欄が折りたたまれアイコンのみの表示となります。
折りたたまれた状態から通常の状態に戻す場合は、メニュー欄の一番上の横3本線をクリックしてください。

3.2.1.1 無線モニター

フロアマップ

フロアマップを作成し無線APの管理を行えます。
フロアマップパネルをクリックすると更に詳しい詳細を表示できます。

Note

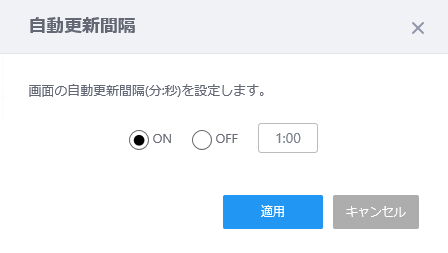

本ページでは定期的に最新の情報に更新され表示されます。

Note
マウスのホイールボタンによるオートスクロール機能は使用しないでください。

Note
フロアマップ名の文字数が多い場合、「フロアマップ一覧(パネル表示、リスト表示)」画面、または「フロアマップ一覧」→「フロアマップ詳細」画面では省略されてしまい、全文字列の確認ができません。
全文字列を確認する場合は、「フロアマップ一覧」→「リスト表示」アイコン→「鉛筆」アイコン→「フロアマップ編集」ダイアログにて確認してください。

Note
各リストのソート機能で「IPアドレス」の項目は文字列でソートされます。

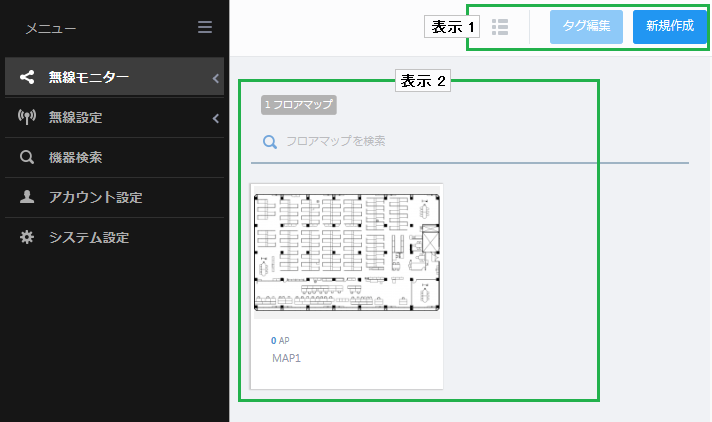

フロアマップ　〜パネル表示〜

表示1

項目名	説明
「表示切替」ボタン	フロアマップの一覧をパネル表示にするかリスト表示にするかを切り替えます。
「タグ編集」ボタン	タグの設定を行えます。フロアマップにタグを設定することによりタグでフィルターをかけることができます。 Note タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると全文が表示され保存できます。 Note タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。 Note 付与したタグの文字数が多い場合、ノードマップページ、フロアマップ詳細ページ、機器検索ページのタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。 タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。

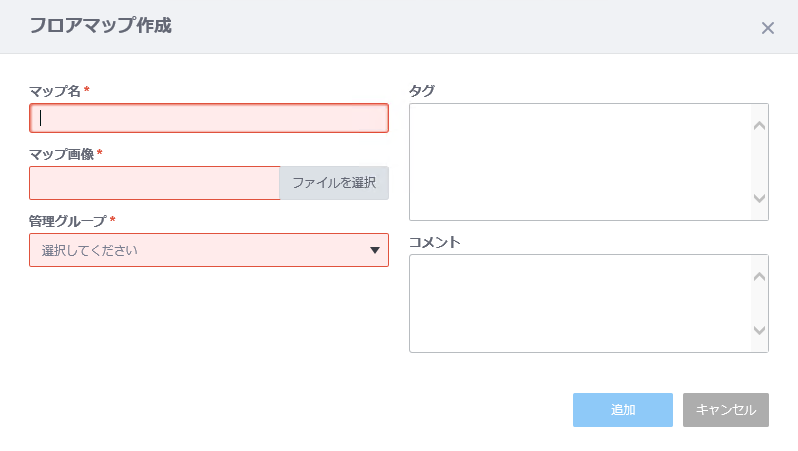

「新規作成」ボタン	フロアマップを作成するための「フロアマップ作成」ダイアログが開きます。 フロアマップの作成方法は「フロアマップの作成、編集、削除」をご覧ください。

表示2

項目名	説明
X フロアマップ	フロアマップの総数が表示されます。
フロアマップを検索	検索したいキーワードを入力します。 （ネットワーク名、エリア名、タグの項目での検索も可能） 検索後、全てが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。

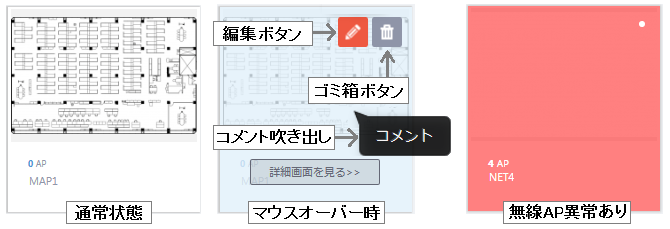

フロアマップパネル	作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。 パネルの上にマウスオーバーすると透過パネルに切り替わり、管理者の場合は、パネルの右上に「編集」ボタン、「ゴミ箱」ボタンが表示されます。パネルをクリックするとフロアマップの詳細表示ページに移動します。 フロアマップパネルが赤色になっている場合は、フロアマップに配置されている無線APに異常があることを示しています。 「編集」ボタン（管理者のみ）：フロアマップ編集ダイアログが表示され、マップ名、マップ画像、タグの追加、コメントの編集などの変更が行えます。 「ゴミ箱」ボタン（管理者のみ）：フロアマップ削除ダイアログが表示され、当該のフロアマップを削除できます。 詳細画面を見る＞＞：クリックするとフロアマップの詳細ページに移動します。 コメント吹き出し（マウスオーバー時）：フロアマップに設定したコメントが表示されます。

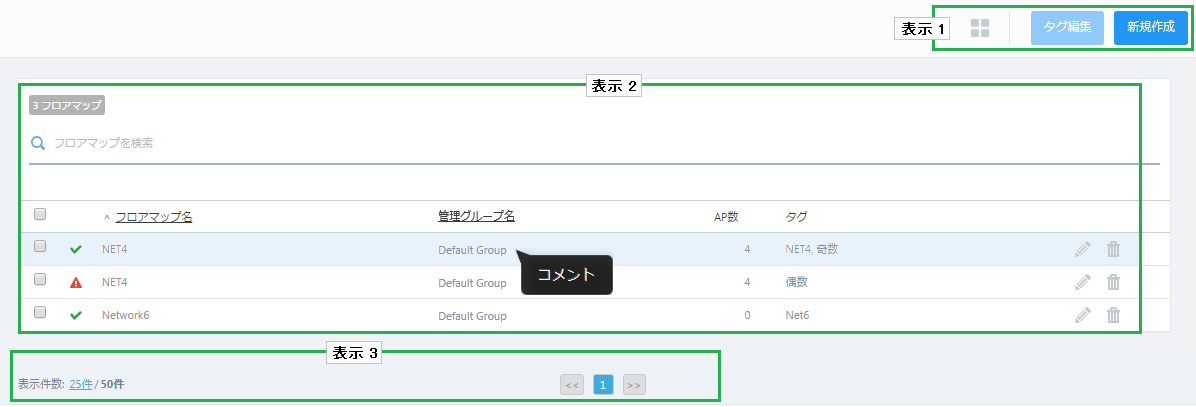

フロアマップ　〜リスト表示〜

パネル表示状態で、「表示切替」ボタンをクリックするとリスト表示に切り替わります。

表示1

項目名	説明
「パネル表示切替」ボタン	リスト表示からパネル表示に切り替えます。
「タグ編集」ボタン	リストで選択したフロアマップのタグを編集します。 Note タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると全文が表示され保存できます。 Note タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。 Note 付与したタグの文字数が多い場合、ノードマップページ、フロアマップ詳細ページ、機器検索ページのタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。 タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。
「新規作成」ボタン	フロアマップを作成するためのフロアマップ作成ダイアログが開きます。 フロアマップの作成方法は「フロアマップの作成、編集、削除」をご覧ください。

表示2

項目名	説明
X フロアマップ	フロアマップの総数が表示されます。
フロアマップを検索	検索したいキーワードを入力します。 検索後、全てが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
チェックボックス	無線APのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン	フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。 フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名	フロアマップ作成時に設定したフロアマップ名が表示されます。
管理グループ名	フロアマップ作成時に設定した管理グループ名が表示されます。
AP数	フロアマップに配置されている無線APの総数が表示されます。
タグ	フロアマップに登録されているタグが表示されます。
「鉛筆」アイコン（管理者アカウントのみ）	フロアマップの編集を行えます。
「ゴミ箱」アイコン（管理者アカウントのみ）	フロアマップを削除します。
コメント吹き出し（マウスオーバー時）	フロアマップに設定したコメントが表示されます。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

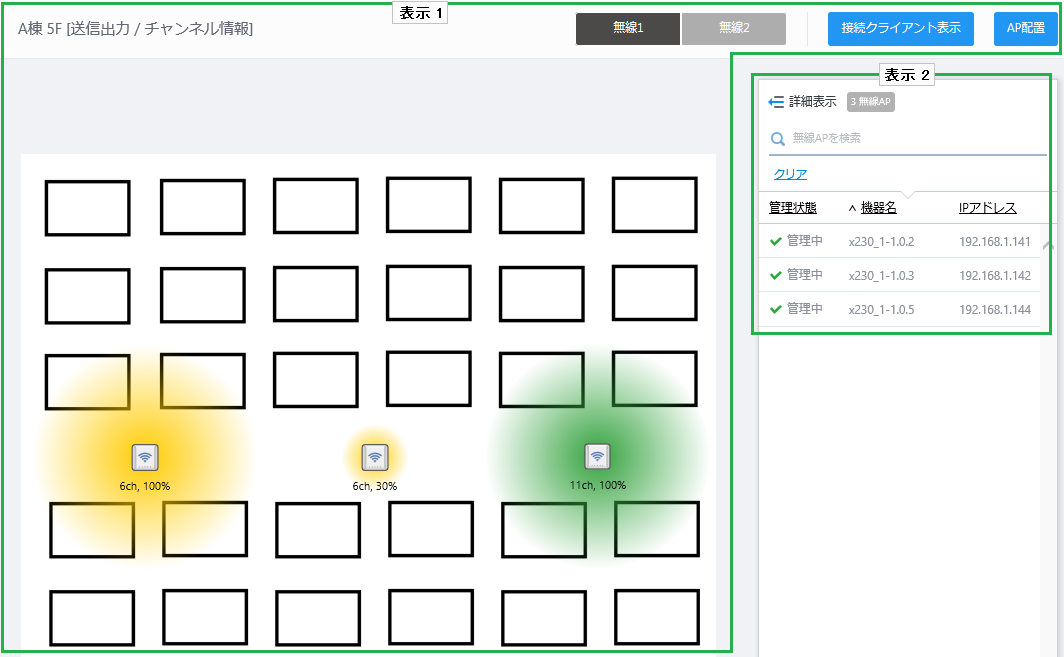

フロアマップ詳細（無線ステータス表示）

フロアマップのフロアマップパネルをクリックするとフロアマップの詳細画面に移動します。
コンテンツ欄中央にはフロア図が表示され、コンテンツ欄右側には無線APのリストが表示されます。

Note
管理失敗となった無線APには管理中だった際に取得した最新の情報が表示されます。

Note
無線APアイコンが配置されているフロアマップの背景画像を変更した際に背景画像の範囲外となってしまった無線APアイコンを背景画像内に移動させようとドラッグすると自動で背景画像内に移動してしまい、無線APアイコンとマウスカーソールの位置がずれた状態になります。
本事象が発生した場合は、一度マウスのホールドを解除し、アイコンをホールドし直してください。

Note
フロアマップ詳細を開いている時に、他ユーザーが該当マップを削除した場合に、AP配置を選択すると、Loading画面が出た後エラーダイアログが表示されずにフロアマップ詳細画面に戻ってしまいます。その際はフロアマップ一覧画面より該当マップの有無を確認してください。

表示1

項目名	説明
フロアマップ名 [送信出力 / チャンネル情報]	フロアマップ名が表示されます。
「無線1」、「無線2」ボタン	無線APの「無線1」または「無線2」の情報に切り替えます。
「接続クライアント表示」ボタン	フロアマップ詳細（接続クライアント情報）画面に切り替わります。
「AP配置」ボタン	フロアマップのリストに表示されている無線APを配置します。
フロア図（背景）	フロアマップ作成時に登録したマップ画像が表示されます。フロア図の上にリストに表示されている無線APのアイコンを配置できます。
無線APアイコン	フロアマップのリストから配置した無線APアイコンが表示されます。アイコンの下にはチャンネル情報と送信出力が表示されます。 アイコン説明： AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。円の大きさと色はチャンネルと電波強度を表します。AWCプラグイン管理下にない無線APは何も表示されません。 Note 無線の送受信を「オフ」にしている場合は、AWCプラグイン管理下であっても何も表示されません。

表示2

項目名	説明
詳細表示	詳細表示をクリックすると、デフォルトで表示される 管理状態、機器名、IPアドレスの他に 機器種別、MACアドレス、共通設定、接続数（無線1）接続数（無線2）、タグの情報が表示されます。 デフォルトの状態に戻る場合は、再び詳細表示をクリックします。
X 無線AP	フロアマップに登録されている無線APの総数を表示します。
無線APを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。 Note タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。
ステータスアイコン	無線APがAWCプラグインの管理下にある場合は緑色のチェック印が表示されます。AWCプラグインの管理下から外れている場合は赤色の三角印で表示されます。
管理状態	管理状態が表示されます。
機器名	機器名が表示されます。
IPアドレス	IPアドレスが表示されます。

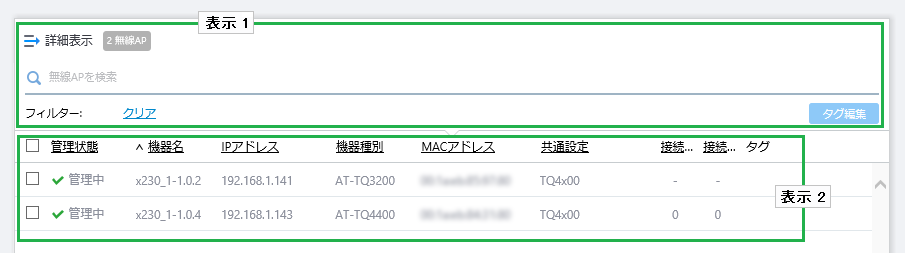

フロアマップ詳細（無線ステータス表示）　〜リスト拡張表示〜

フロアマップ詳細画面のリスト欄の一番上にある「詳細表示」をクリックすると、リストが拡張し機器種別、共通設定などの情報を表示できます。

表示1

項目名	説明
詳細表示	詳細表示をクリックするとデフォルトの状態に戻ります。
X 無線AP	フロアマップに配置されている無線APの総数が表示されます。
無線APを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
フィルター	無線APに登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。
「タグ編集」ボタン	リストで選択した無線APのタグの追加や編集を行えます。 フロアマップに同じタグを付ける場合には「フロアマップにもタグを付与する」チェックボックスにチェックを入れます。 Note タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると全文が表示され保存できます。 Note タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。 Note 付与したタグの文字数が多い場合、ノードマップページ、フロアマップ詳細ページ、機器検索ページのタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。 タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。

表示2

項目名	説明
チェックボックス	タグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
管理状態	管理状態が表示されます。
機器名	機器名が表示されます。
IPアドレス	IPアドレスが表示されます。
機器種別	機種名が表示されます。
MACアドレス	MACアドレスが表示されます。
共通設定	無線APに設定した共通設定が表示されます。
接続数（無線1）、接続数（無線2）	無線APに接続しているクライアント数が表示されます。AT-TQ3200は、接続数（無線1）のみ表示されます。
タグ	無線APに登録したタグが表示されます。

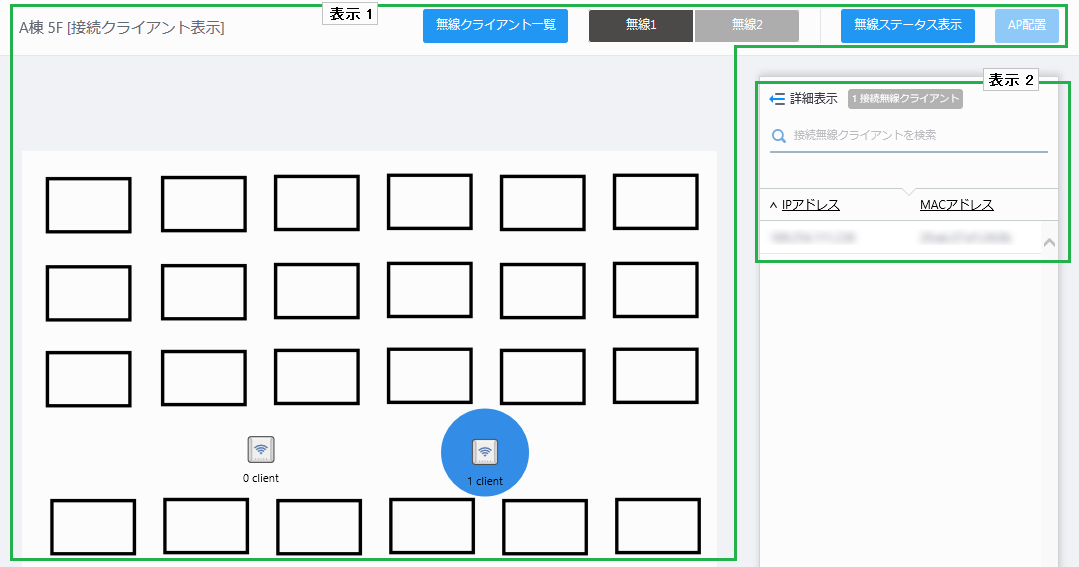

フロアマップ詳細（接続クライアント表示）

フロアマップ詳細画面の「接続クライアント表示」ボタンをクリックすると接続クライアント表示画面に切り替わります。無線APのアイコンを選択すると、選択した無線APに接続しているクライアントの情報が表示2に表示されます。

表示1

項目名	説明
フロアマップ名 [接続クライアント表示]	フロアマップ名が表示されます。
「無線クライアント一覧」ボタン	フロアマップに配置している無線APに接続しているクライアント一覧が表示されます。 X 接続無線クライアント：フロアマップで選択した無線APに接続しているクライアントの総数が表示されます。 接続無線クライアントを検索：検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。 「全て」ボタン：無線クライアントの一覧を表示します。 「無線1」、「無線2」ボタン：リストに表示されているクライアントを無線1のみ、無線2のみで絞り込みを行います。 IPアドレス：クライアントのIPアドレスが表示されます。 MACアドレス：クライアントのMACアドレスが表示されます。 SSID：SSIDが表示されます。 接続先無線AP：クライアントが接続している無線APの機器名が表示されます。 接続時間：無線APに接続している時間が表示されます。 表示件数：リストに表示させる件数を指定します。 ＜＜：最初のリストに戻ります。 番号：ページ番号です。 ＞＞：最後のリストに移動します。 「閉じる」ボタン：ダイアログを閉じます。
「無線1」、「無線2」ボタン	無線APの「無線1」または「無線2」の情報に切り替えます。
「無線ステータス表示」ボタン	フロアマップ詳細（無線ステータス表示）画面に切り替わります。
「AP配置」ボタン	選択できません。無線APをフロアマップに配置する場合は「フロアマップ詳細（送信出力/チャンネル）」画面で行います。
フロア図（背景）	フロアマップ作成時に登録したマップ画像が表示されます。
無線APアイコン	フロアマップのリストから配置した無線APアイコンが表示されます。アイコンの下には接続中のクライアント数が表示されます。

表示2

項目名	説明
詳細表示	詳細表示をクリックすると、デフォルトで表示されるIPアドレス、MACアドレスの他にSSID、接続先無線AP、接続時間の情報が表示されます。 デフォルトの状態に戻る場合は、再び詳細表示をクリックします。
X 接続無線クライアント	フロアマップで選択した無線APに接続しているクライアントの総数が表示されます。
接続無線クライアントを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
IPアドレス	クライアントのIPアドレスが表示されます。
MACアドレス	クライアントのMACアドレスが表示されます。

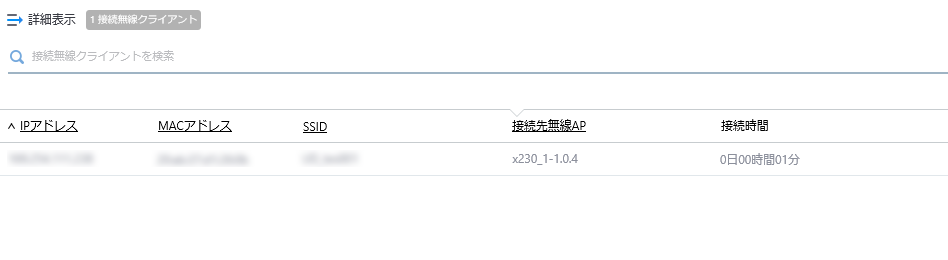

フロアマップ詳細（接続クライアント情報）　〜詳細表示〜

フロアマップ詳細画面のリスト欄の一番上にある「詳細表示」をクリックすると、リストが拡張しSSID、接続先無線APなどの情報を表示できます。

項目名	説明
詳細表示	詳細表示をクリックすると、デフォルトで表示されるIPアドレス、MACアドレスの他にSSID、接続先無線AP、接続時間の情報が表示されます。 デフォルトの状態に戻る場合は、再び詳細表示をクリックします。
X 接続無線クライアント	フロアマップで選択した無線APに接続しているクライアントの総数が表示されます。
接続無線クライアントを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
IPアドレス	クライアントのIPアドレスが表示されます。
MACアドレス	クライアントのMACアドレスが表示されます。
SSID	SSIDが表示されます。
接続先無線AP	クライアントが接続している無線APの機器名が表示されます。
接続時間	無線APに接続している時間が表示されます。

管理下AP

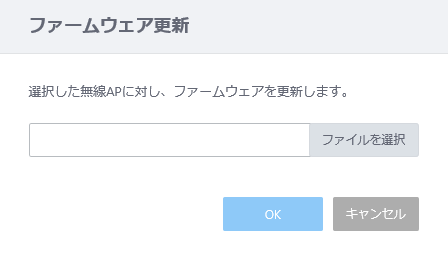

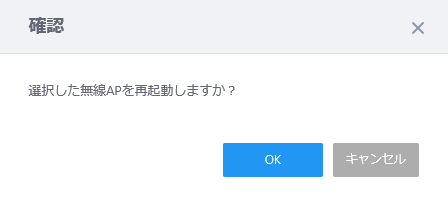

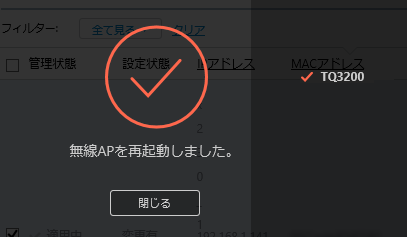

無線APの管理状態、設定状態の確認や、無線APの再起動、ファームウェアの更新を行えます。

Note
ファームウェアの同時アップグレードのサポート台数は15台です。

Note
選択できるファームウェアは1機種のため、同時にファームウェア更新できる無線APは同一機種のみサポートです。

Note
ファームウェア更新を連続して実施する場合は、ファームウェア更新を実施する無線AP 1台につき30秒程度の時間を置いて実行してください。コンテンツ欄で実行が終了した後であれば再実行を実施しても問題ありません。

表示1

項目名	説明
「再起動」ボタン	無線APの再起動を行えます。
「ファームウェア更新」ボタン	無線APのファームウェアの更新を行えます。

表示2

項目名	説明
X AP	AVM EXに登録している無線APの総数が表示されます。
X 選択中	選択済みの無線AP（チェックボックスにチェックを入れている）の総数が表示されます。
無線APを検索	無線APの検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。

表示3

項目名	説明
管理状態	管理状態が以下の内容で表示されます。 未管理：IPアドレス、MACアドレス、共通設定のいずれかの設定が完了していないため、管理が開始されていない状態 探索中：AVM EXが無線APを探索している状態 適用中：AVM EXが無線APに対して設定を適用している状態 管理中：AVM EXが無線APを管理している状態 管理失敗：AVM EXが無線APの管理下から外れた状態
設定状態	設定状態が以下内容で表示されます。 未設定：設定が完了していない状態 未適用：今までにAVM EXから設定が適用されたことのない状態 最新：無線APに対して最新の設定が適用されている状態 変更有：無線APに対して最新の設定が適用されていない状態
機器名	登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
IPアドレス	IPアドレスが表示されます。
MACアドレス	MACアドレスが表示されます。
無線1	無線種別が表示されます。
無線2	無線種別が表示されます。
接続数(無線1)	無線1に接続中のクライアント数が表示されます。
接続数(無線2)	無線2に接続中のクライアント数が表示されます。
稼働時間	稼働時間が表示されます。

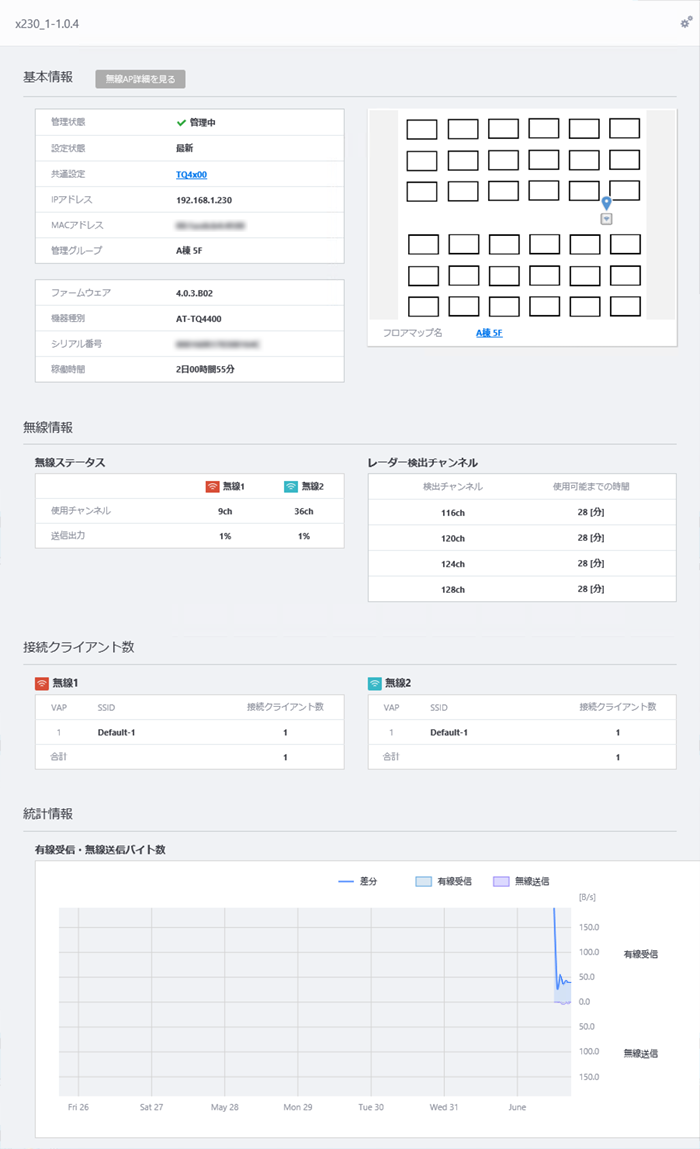

詳細（虫めがねアイコン）	無線APの詳細画面が表示されます。無線APの詳細画面の説明は、無線APの各種情報の表示をご覧ください。

表示4

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

AWC計算履歴

AWCの計算履歴が表示されます。

AWCの詳細については、「AWC機能を使用する場合は」をご覧ください。

表示1

項目名	説明
X グループ	登録されているグループの総数が表示されます。
管理グループを検索	管理グループの検索を行えます。

表示2

項目名	説明
X 計算結果	AWC計算を行った総数が表示されます。
from 〜 to	AWC計算結果の期間を指定して表示できます。
「検索」ボタン	from 〜 toで指定した期間で検索を行えます。
「クリア」ボタン	検索結果をクリアし全表示に戻します。

表示3

項目名	説明
管理グループ名	登録されている管理グループ名がリスト表示されます。
計算日時	AWC計算を行った日時が表示されます。
対象AP数	AWC計算を行った無線AP数が表示されます。
管理グループ	AWC計算を行った管理グループが表示されます。

表示4

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

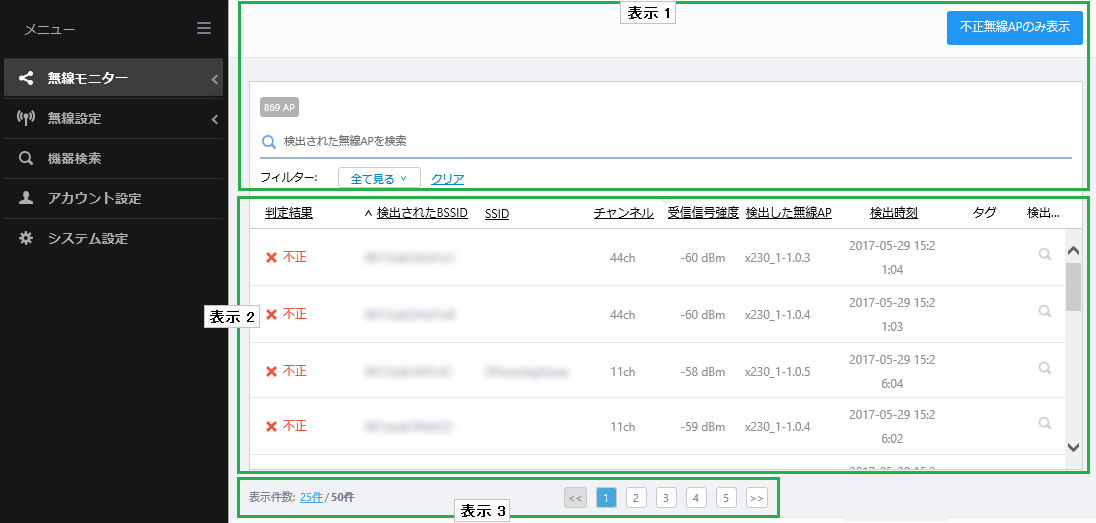

不正無線AP検出

AVM EXが管理中の無線APが1時間以内に検出した隣接無線APの情報と、その隣接無線APが不正無線APかどうかの判定結果を表示します。

Note
複数の無線APを検知している場合、1時間以内に不正と検知した無線APが1台でもいる場合、不正と表示されます。

表示1

項目名	説明
「不正無線APのみ表示」ボタン	不正と判定された無線APのみの表示に切り替えます。全ての無線APの一覧に戻す場合は「全ての無線APを表示」ボタンをクリックします。
X AP	検出した無線APの総数が表示されます。
検出された無線APを検索	無線APの検索を行えます。
フィルター	タグで絞り込みを行えます。

表示2

項目名	説明
判定結果	検出した隣接無線APに対する判定結果が表示されます。
検出されたBSSID	検出した隣接無線APのBSSIDが表示されます。
SSID	検出した隣接無線APのSSIDが表示されます。
チャンネル	検出した隣接無線APのチャンネルが表示されます。
受信信号強度	検出した隣接無線APの信号強度が表示されます。
検出した無線AP	隣接無線APを検出した管理下の無線AP名が表示されます。
検出時刻	管理下の無線APが隣接無線APを検出した日時が表示されます。
タグ	無線APに登録されているタグが表示されます。

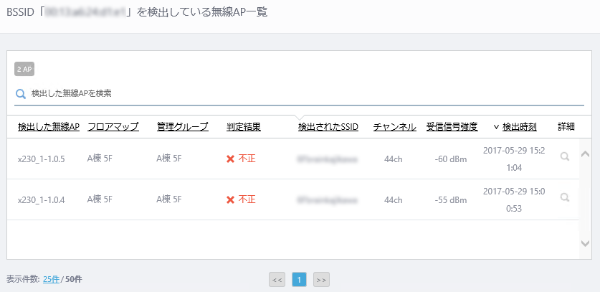

検出詳細（虫めがねアイコン）	検出無線AP一覧画面が表示されます。 Note 検出無線AP一覧画面では、前日までにその隣接無線APを検出した管理下の無線APが表示されます。 BSSID「XX:XX:XX:XX:XX:XX」を検出している無線AP一覧：「XX:XX:XX:XX:XX:XX」には、検出した隣接無線APのBSSIDが表示されます。 X AP：検出した隣接無線APの総数が表示されます。 検出した無線APを検索：検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。 検出した無線AP：隣接無線APを検出した機器名が表示されます。 フロアマップ：隣接無線APを検出した無線APがあるフロアマップ名が表示されます。 管理グループ：隣接無線APを検出した無線APの管理グループ名が表示されます。 判定結果：検出した隣接無線APに対する判定結果が表示されます。 検出されたSSID：検出した隣接無線APのSSIDが表示されます。 チャンネル：検出した隣接無線APのチャンネルが表示されます。 受信信号強度：検出した隣接無線APの信号強度が表示されます。 検出時刻：管理下の無線APが隣接無線APを検出した日時が表示されます。 詳細（虫めがねアイコン）：隣接無線APを検出した無線APの無線APステータス詳細画面が表示されます。 表示件数：リストに表示させる件数を指定します。 ＜＜：最初のリストに戻ります。 番号：ページ番号です。 ＞＞：最後のリストに移動します。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

ログ管理

管理している無線APや関連機器のログが表示されます。
最新のログを確認したい場合は、手動でポーリングを実行後、Webブラウザーの更新を行ってください。

Note
無線APを削除した場合、その無線APのログには機器名とIPアドレスは表示されなくなります。無線APを再登録すれば、再度表示されます。機器名やIPアドレスが非表示の時にCSV出力した場合、CSV上も機器名とIPアドレスは空欄となります。

表示1

項目名	説明
最新受信日時	ログを取得した日時が表示されます。
「全てのログ」ボタン	AP本体、AP管理関連、無線チャンネル/出力自動調整のログが表示されます。
「AP本体」ボタン	AP本体に関するログが表示されます。
「AP管理関連」ボタン	AP管理に関するログが表示されます。 メッセージ イベント発生条件 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Discovered AVM EXが無線APを発見した場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Joined AVM EXが無線APに対して設定適用を開始した場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Managed AVM EXが無線APを管理し始めた場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Configuration Failed due to "FAILED_REASON" 無線APへの設定が、"FAILED_REASON"の理由によって失敗した場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Lefｔ 無線APがAVM EXの管理から外れた場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Requested Reboot AVM EXが無線APに対して再起動の要求を送信した場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Requested Firmware Upgrade AVM EXが無線APに対してファームウェア更新の要求を送信した場合 APMgr[PID]: AP xx:xx:xx:xx:xx:xx Requested Configuration Apply AVM EXが無線APに対して設定の再適用を開始した場合 ※ログメッセージの[PID]はAVM EXで管理している番号が付与されます。
「無線チャンネル/出力自動調整」ボタン	無線チャンネル/出力自動調整に関するログが表示されます。 Note 無線チャンネル/出力調整のログは無線管理グループごとに実施されるため、機器名とIPアドレスは空欄で表示されます。 Note 無線チャンネル/出力調整のログは管理者のみが閲覧可能です。 メッセージ イベント発生条件 APCA[PID]: Assigned new Power/Channel set to APs for xx 無線APへチャンネル/送信出力の適用が行われた場合 ※ログメッセージの[PID]はAVM EXで管理している番号が付与されます。
「CSV出力」ボタン	表示されている全てのログをCSV形式で出力します。

表示2

項目名	説明
X ログ	ログの総数が表示されます。
ログを検索	ログの検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
from 〜 to	期間を指定してログの絞り込みを行えます。
「検索」ボタン	検索キーワードやfrom 〜 to指定後に検索ボタンをクリックします。
「クリア」ボタン	検索キーワードやfrom 〜 toで指定した日時をクリアし全てのログが一覧に表示されます。

表示3

機器名	機器名が表示されます。
IPアドレス	IPアドレスが表示されます。
受信日時	ログの受信日時が表示されます。
Severity	「AP本体」のログは、無線APが送信するSyslogのSeverity（Emergency、Alert、Critical、Error、Warning、Notice、Information、Debug）が表示され、その他のログは「information」、「Notice」の2通りで表示されます。 Note 無線APのログの詳細は、無線APのリファレンスガイドをご覧ください。
内容	ログの内容が表示されます。 ※ログメッセージの括弧内の数字は、システムで管理している番号が表示されます。

表示4

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

3.2.1.2 無線設定

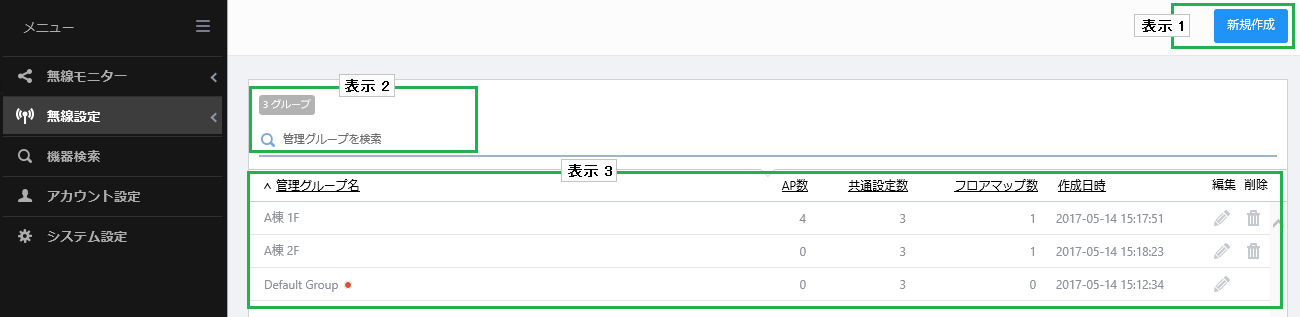

管理グループ

無線APの管理を行うには管理グループを作成し無線APを割り当てる必要があります。一般アカウントに管理グループごとの閲覧権限を付与することにより、ユーザーが管理可能な無線APと共通設定を制御することが可能です。
デフォルトでは管理者アカウントのみが閲覧・編集可能な「Default Group」のみが登録されています。

Note
1つの管理グループでサポート可能な無線APの台数は350台までです。

表示1

項目名	説明

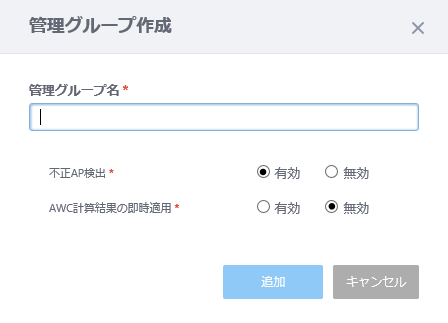

「新規作成」ボタン	管理グループを作成するための「管理グループ作成」ダイアログが開きます。 管理グループの作成方法は、「管理グループの作成、編集、削除」をご覧ください。

表示2

項目名	説明
X グループ	管理グループの総数が表示されます。
管理グループを検索	管理グループの検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。

表示3

項目名	説明
管理グループ名	管理グループ名が表示されます。
AP数	管理グループ内の無線AP数が表示されます。
共通設定数	管理グループに設定されている共通設定数が表示されます。
フロアマップ数	管理グループ内のフロアマップ数が表示されます。
作成日時	管理グループを作成した日時が表示されます。
編集（鉛筆アイコン）	管理グループの編集を行えます。
削除（ゴミ箱アイコン）	管理グループを削除します。

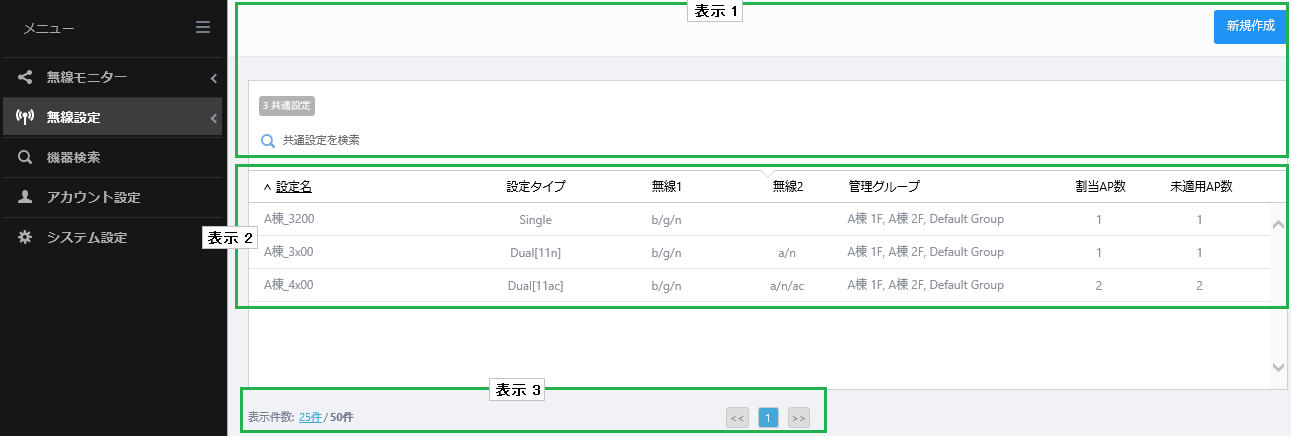

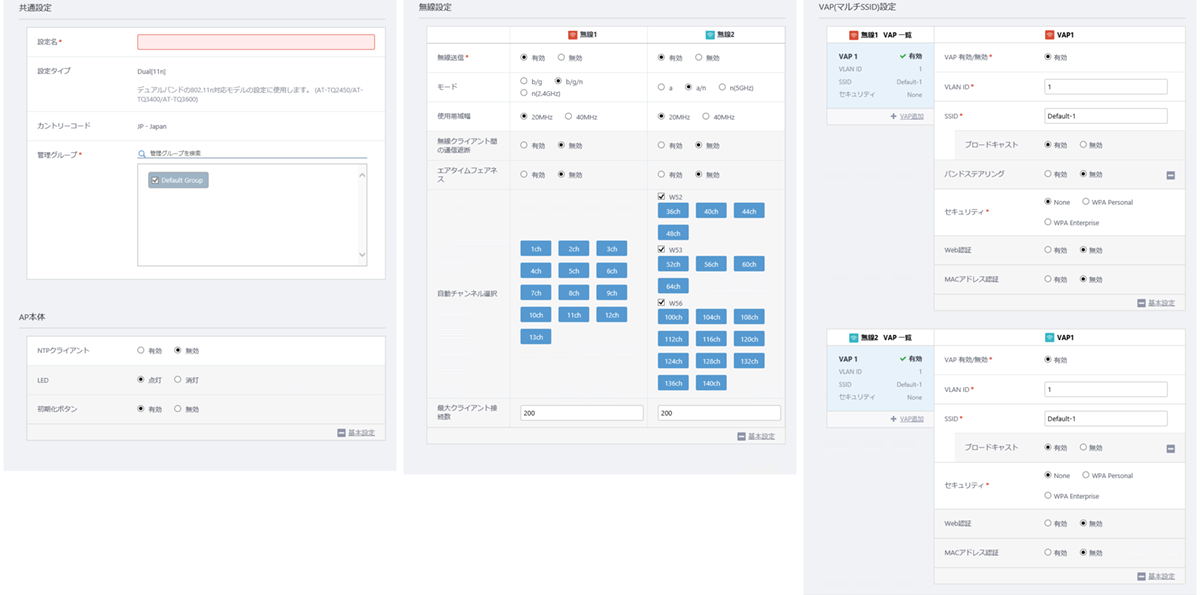

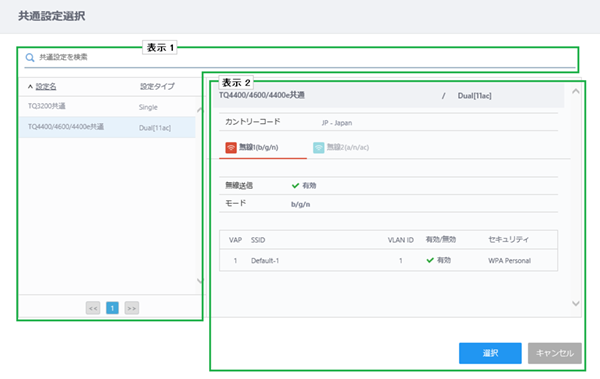

共通設定

共通設定は、無線APの設定を登録・管理します。

表示1

項目名	説明

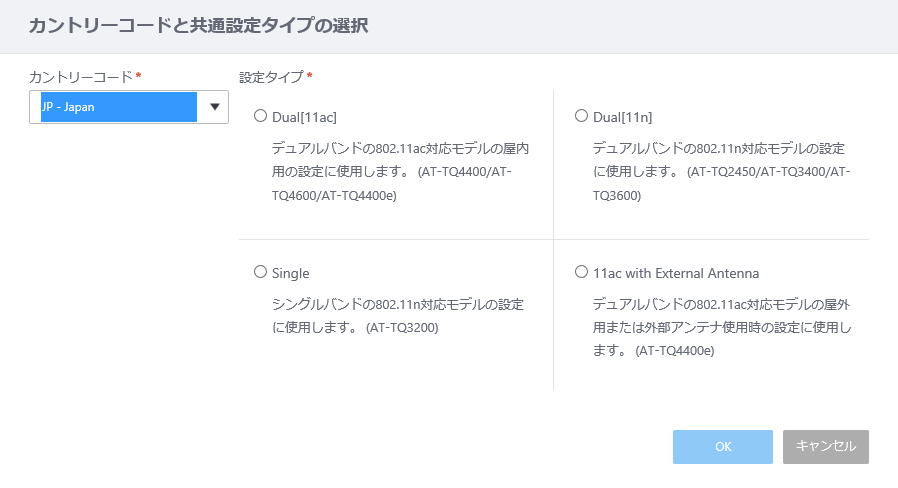

「新規作成」ボタン	共通設定を作成するための「カントリーコードと共通設定タイプの選択」ダイアログが開きます。 共通設定の作成方法は、「共通設定の作成、編集、削除」をご覧ください。
X 共通設定	共通設定の総数が表示されます。
共通設定を検索	共通設定の検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。

表示2

項目名	説明
設定名	共通設定名が表示されます。
設定タイプ	設定タイプが表示されます。
無線1	無線1に設定されている規格が表示されます。
無線2	無線2に設定されている規格が表示されます。
管理グループ	紐づけている管理グループが表示されます。
割当AP数	共通設定を設定した無線AP数が表示されます。
未適用AP数	共通設定が適用されていない無線AP数が表示されます。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

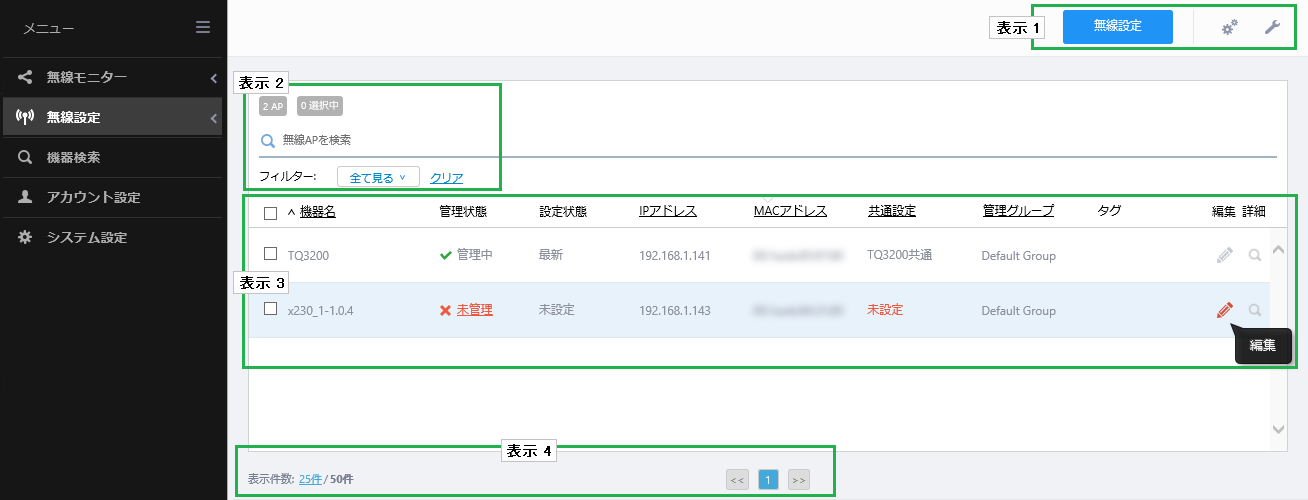

登録・設定

無線APの登録・設定を行えます。

Note
本ページで検索、ソート、タグフィルターによる絞り込みを行った場合、それ以前の無線APの選択状態は解除されます。

表示1

項目名	説明

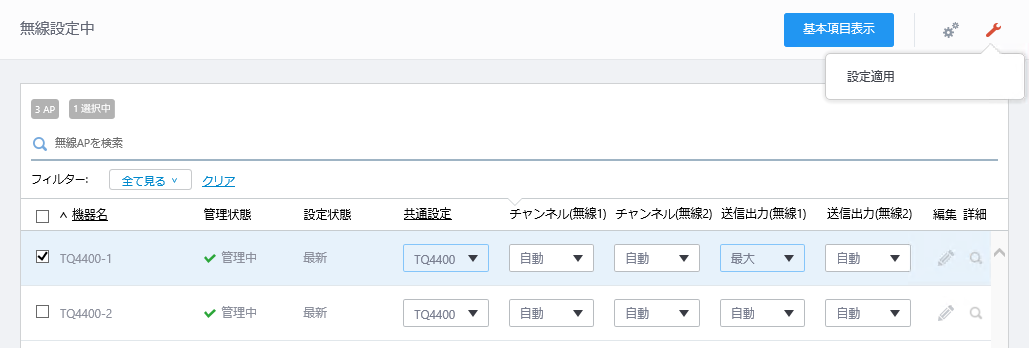

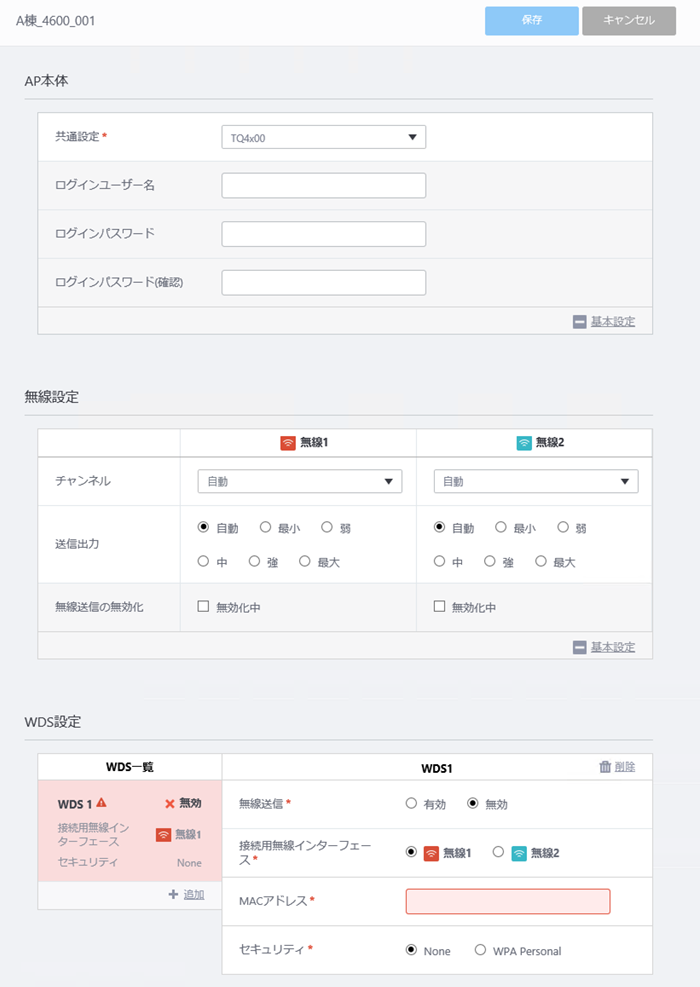

「無線設定」ボタン	リストに登録されている無線APの共通設定の選択、チャンネル設定、送信出力の設定が行えます。 設定変更後は、表示1のスパナアイコンにマウスオーバーし表示されるメニューから設定適用をクリックしてください。 「基本項目表示」ボタン：無線AP登録・設定画面に戻ります。 歯車アイコン：本表 の「歯車アイコン」をご覧ください。 スパナアイコン：本表の「スパナアイコン」をご覧ください。 X AP：表示2の「X AP」をご覧ください。 X 選択中：表示2の「X 選択中」をご覧ください。 無線APを検索：表示2の「無線APを検索」をご覧ください。 フィルター：表示2の「フィルター」をご覧ください。 タグ：表示2の「タグ」をご覧ください。 チェックボックス：表示3の「チェックボックス」をご覧ください。 機器名：表示3の「機器名」をご覧ください。 管理状態：表示3の「管理状態」をご覧ください。 設定状態：表示3の「設定状態」をご覧ください。 共通設定：共通設定の変更が行えます。共通設定の変更手順は「無線APの管理グループ、共通設定を変更する場合は」をご覧ください。 チャンネル(無線1)：無線1のチャンネル設定が行えます。ドロップダウンリストをクリックすると、チャンネルを選択するダイアログが表示されます。共通設定に対応したチャンネルが表示されるので自動または個別のチャンネルを指定します。 チャンネル(無線2)：無線2のチャンネル設定が行えます。ドロップダウンリストをクリックすると、チャンネルを選択するダイアログが表示されます。共通設定に対応したチャンネルが表示されるので自動または個別のチャンネルを指定します。 送信出力(無線1)：無線1の送信出力の設定が行えます。ドロップダウンリストをクリックすると、送信出力を選択するダイアログが表示されます。自動または、最少、弱、中、強、最大の中から指定します。 送信出力(無線2)：無線2の送信出力の設定が行えます。ドロップダウンリストをクリックすると、送信出力を選択するダイアログが表示されます。自動または、最少、弱、中、強、最大の中から指定します。 編集（鉛筆アイコン）：「無線AP編集」ダイアログが開きます。 詳細（虫めがねアイコン）：無線AP詳細画面に切り替わります。

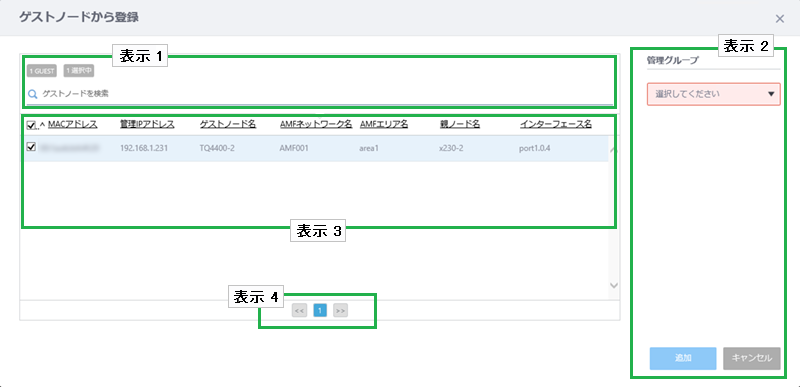

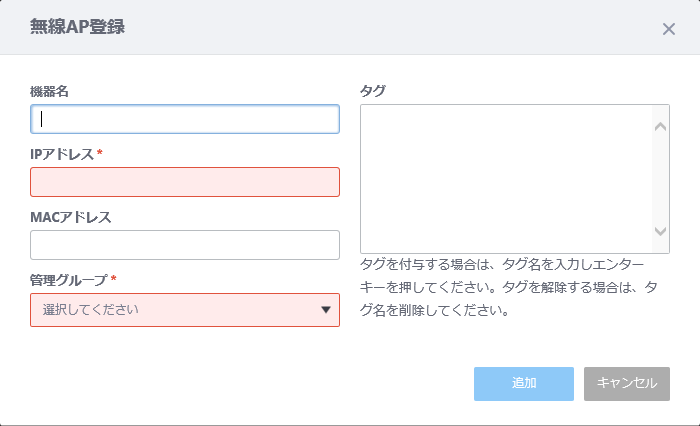

歯車アイコン	歯車アイコンにマウスオーバーすると、手動で登録、CSVから登録、ゲストノードから登録、CSV出力、タグ編集、共通設定の割当、削除のサブメニューが表示されます。 タグ編集、共通設定の割当、削除メニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。 手動で登録 / CSVから登録 / ゲストノードから登録：AVM EXに無線APを登録します。無線APの登録方法は3通りの方法で行えます。無線APの登録方法は「無線APの登録、情報編集、削除」をご覧ください。 CSV出力：無線AP一覧の情報（機器名、管理状態、設定状態、IPアドレス、MACアドレス、共通設定、管理グループ、タグ）をCSV形式で保存できます。ファイル名は「vista_access_points_yyyymmdd-hhmmss.csv」です。 タグ編集：無線AP一覧で選択した無線APのタグを編集します。 共通設定の割当：無線AP一覧で選択した無線APに対して共通設定の割り当てを行います。 削除：無線AP一覧で選択した無線APを削除します。
スパナアイコン	スパナアイコンにマウスオーバーすると、設定適用のサブメニューが表示されます。設定適用メニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。 設定適用：登録・設定ページで行った設定変更が無線AP本体に適用されます。

表示2

項目名	説明
X AP	無線APの総数が表示されます。
X 選択中	選択済みの無線AP（チェックボックスにチェックを入れている）の総数が表示されます。
無線APを検索	無線APの検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。

表示3

項目名	説明
チェックボックス	無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線AP全てにチェックが入ります。チェックを外すと全てのチェックが外れます。
機器名	登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
管理状態	管理状態が以下の内容で表示されます。 未管理：IPアドレス、MACアドレス、共通設定のいずれかの設定が完了していないため、管理が開始されていない状態 探索中：AWCプラグインが無線APを探索している状態 適用中：AWCプラグインが無線APに対して設定を適用している状態 管理中：AWCプラグインが無線APを管理している状態 管理失敗：無線APがAWCプラグインの管理下から外れた状態
設定状態	設定状態が以下内容で表示されます。 未設定：設定が完了していない状態 未適用：今までにAWCプラグインから設定が適用されたことのない状態 最新：無線APに対して最新の設定が適用されている状態 変更有：無線APに対して最新の設定が適用されていない状態
IPアドレス	IPアドレスが表示されます。
MACアドレス	MACアドレスが表示されます。
共通設定	紐づけている共通設定が表示されます。
管理グループ	紐づけている管理グループが表示されます。
タグ	無線APに設定したタグが表示されます。

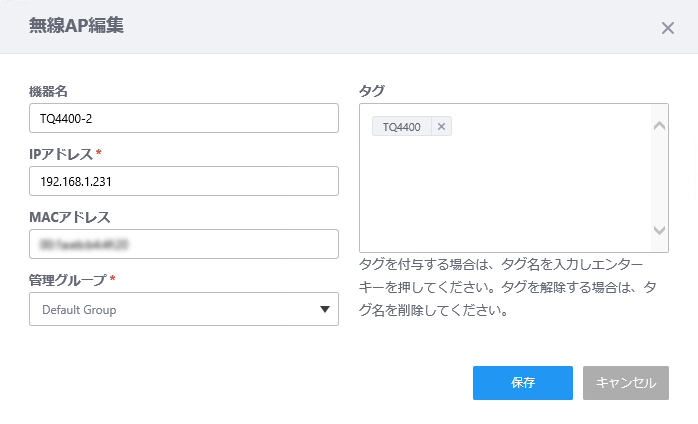

編集（鉛筆アイコン）	「無線AP編集」ダイアログが開きます。

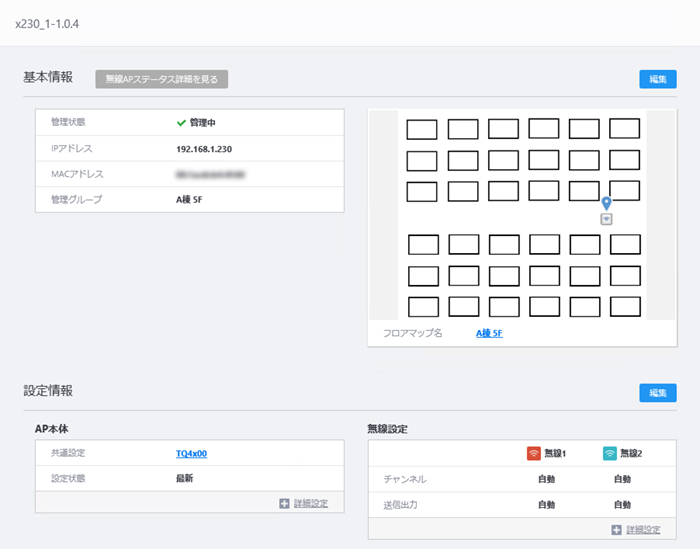

詳細（虫めがねアイコン）	無線AP詳細画面に切り替わります。

表示4

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

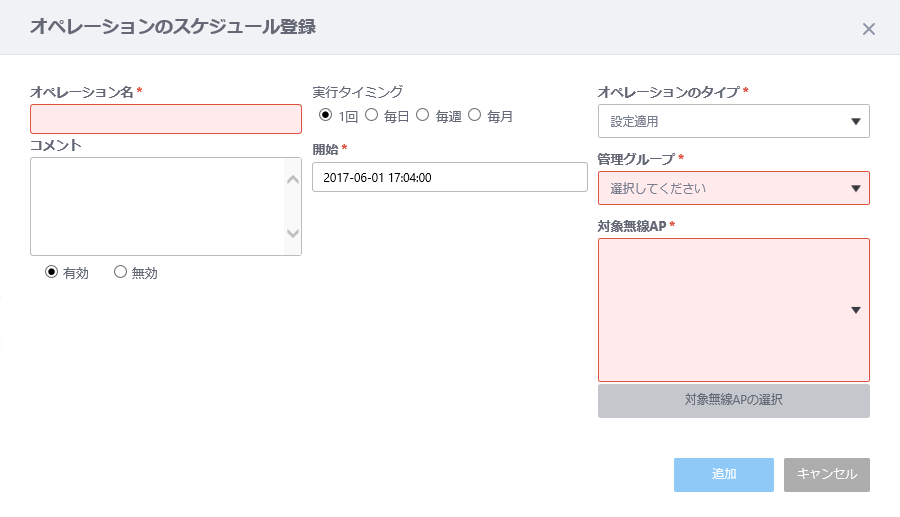

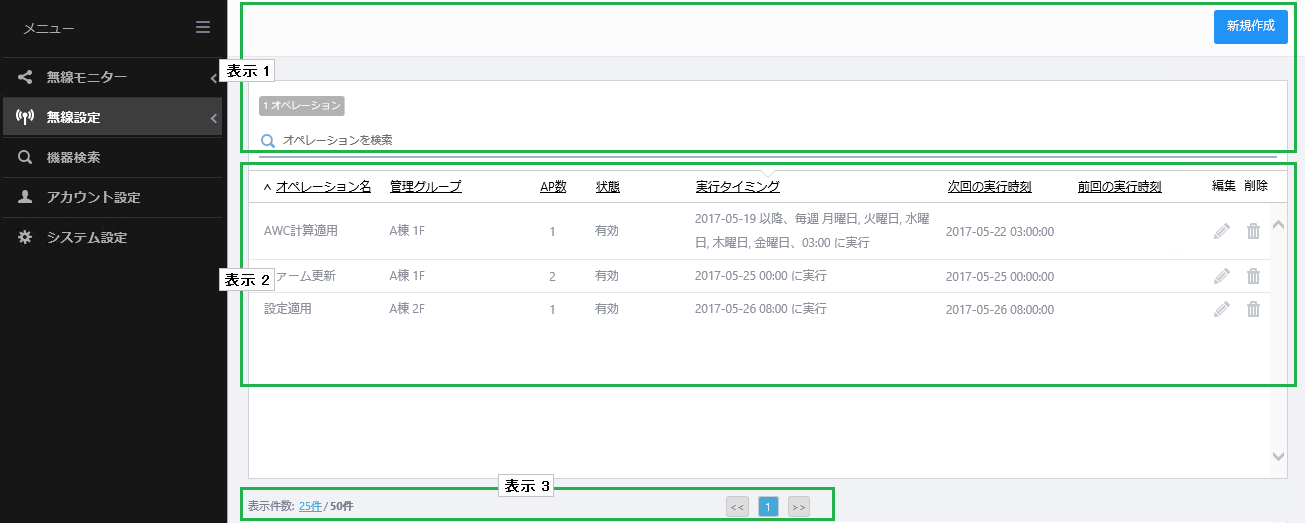

スケジュール登録

無線APに対して、設定の適用、ファームウェアの更新、AWC計算結果の適用のスケジュールを登録することにより、指定した日時でこれらのオペレーションを実行することができます。

表示1

項目名	説明
「新規作成」ボタン	スケジュールを作成します。
X オペレーション	リストに表示されているオペレーションの総数が表示されます。
オペレーションを検索	リスト内のオペレーションの検索を行えます。

表示2

項目名	説明
オペレーション名	オペレーション名が表示されます。
管理グループ	オペレーションに紐づけている管理グループが表示されます。
AP数	オペレーションの対象となる無線AP数が表示されます。
状態	オペレーションの実行状態が「有効」、「無効」で表示されます。
実行タイミング	オペレーションを実行するタイミングが表示されます。
次回の実行時刻	次回のオペレーションの実行日時が表示されます。
前回の実行時刻	前回行ったオペレーションの実行日時が表示されます。
編集（鉛筆アイコン）	オペレーションの設定を編集します。
削除（ゴミ箱アイコン）	オペレーションを削除します。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

3.2.1.3 機器検索

AVM EXに登録されたAMFネットワーク内の機器の検索を行えます。検索したいキーワードを入力します。

無線クライアントの最新の状態を確認したい場合は、手動でポーリングを実行後、Webブラウザーの更新を行ってください。

Note
機器検索では、区切り文字である " , " や " | " は検索対象外となりますので、区切り文字を含んだ文字列の検索は行えません。

Note
機器リストのタグの欄上でマウスオーバーをすると、コメントとタグの吹き出しが重なって表示され、片方の表示が見えなくなる場合があります。その場合はマウスオーバーの位置を調節してください。

Note
ソート機能で「IPアドレス」の項目は文字列でソートされます。

表示1

項目名	説明
「全機器」ボタン	「全機器」ボタンをクリックすると無線AP、接続ステーションの両方が表示されます。
「無線AP」ボタン	「無線AP」ボタンをクリックすると無線APのみリストに表示されます。
「接続ステーション」ボタン	「接続ステーション」ボタンをクリックすると接続ステーションのみリストに表示されます。 最新の状態を確認する場合は、手動でポーリングを実行後、Webブラウザーを更新してください。
「CSV出力」ボタン	表示されているリストをCSV形式のファイルで保存します。ファイル名は「vista_devices_yyyymmdd-hhmmss.csv」です。

表示2

項目名	説明
X 機器	登録されている機器の総数が表示されます。
機器を検索	タグ以外の検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字は検索対象になりません。ただし、文字列として使用している場合は検索できます。
フィルター	機器に登録されているタグで絞り込むことができます。タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。
タグ（フィルター）	ノードに登録されているタグが表示されます。
機器名	カテゴリーによって以下の内容が表示されます。 無線AP：登録時に設定した機器名（ゲストノードから登録した場合はゲストノード名） 無線クライアント：MACアドレス
機器種別	機器のカテゴリーが表示されます。
ファームウェア	無線APのファームウェアバージョンが表示されます。
IPアドレス	IPアドレスが表示されます。
MACアドレス	MACアドレスが表示されます。
その他情報	カテゴリーによって以下の内容が表示されます。 無線AP：機種名とシリアル番号 無線クライアント：接続している無線APのMACアドレスとSSID
タグ	タグが表示されます。
コメント吹き出し（マウスオーバー時）	AMFノードや無線APに設定したコメントが表示されます。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

3.2.1.4 アカウント設定

アカウントの追加、編集を行えます。

Note
AVM EX（AMFマネージャー）のアカウントとAWCプラグインのアカウントは異なるデータベースに記録されます。いずれか一方で行った初期アカウント（manager）のパスワードやセッションタイムアウトの変更、アカウントの追加、削除などは、もう一方に反映されません。

Note
本メニューは管理者アカウントでのみ表示されます。

表示1

項目名	説明

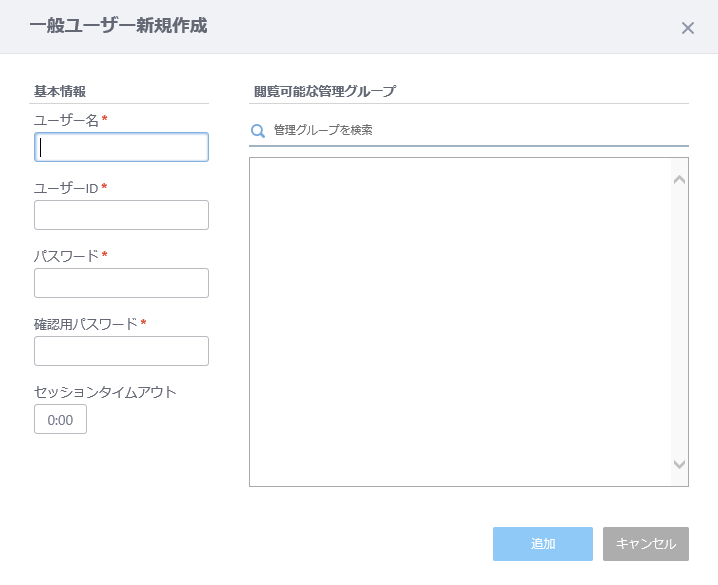

「新規作成」ボタン	新規にアカウントを作成します。

表示2

項目名	説明
X アカウント	システムに登録されているアカウントの総数が表示されます。
ユーザーを検索	検索したいキーワードを入力し Enterキーを押下します。 検索後、全てのユーザーが表示されているリストに戻る場合は空欄にし Enterキーを押下します。 Note 大文字小文字を区別しますのでご注意ください。 スペース(半角・全角)は文字列として扱われます。 Note 複数の内容を含む項目の中の区切り文字は検索対象になりません。ただし、文字列として使用している場合は検索できます。
ユーザー名	ユーザー名が表示されます。管理者アカウントにはユーザー名の横に赤丸が付きます。
ユーザー ID	ユーザー IDが表示されます。

表示3

項目名	説明
ユーザー名	選択したユーザー名が表示されます。
ユーザー ID	ユーザー ID が表示されます。
最終ログイン日時	最後にログインした日時が表示されます。
セッションタイムアウト	ログイン後、何も操作を行わなかった場合にログアウトする時間が表示されます。
閲覧可能な管理グループ （一般ユーザーのみ）	閲覧可能な管理グループ名が表示されます。
「編集」ボタン	ユーザー名、ユーザー ID、パスワード、セッションタイマー、閲覧可能エリア、閲覧可能な管理グループの編集が行えます。
「削除」ボタン （一般ユーザーのみ）	アカウントの削除が行えます。

表示4

項目名	説明
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

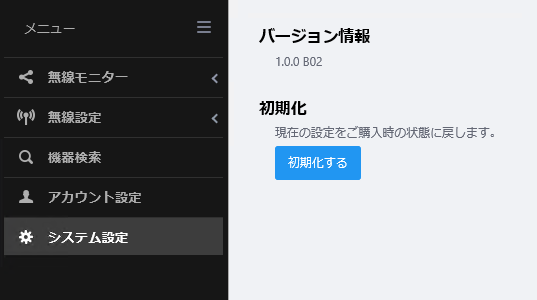

3.2.1.5 システム設定

Note
本メニューは管理者アカウントでのみ表示されます。

システム設定では、AWCプラグインのバージョン情報の確認、AWCプラグインシステムの初期化が行えます。

初期化の操作方法は、「4.2 システムの初期化、バックアップ・リストア」をご覧ください。

3.2.2 コンテンツ欄

各種設定情報やメニューで選択した情報などが表示されます。

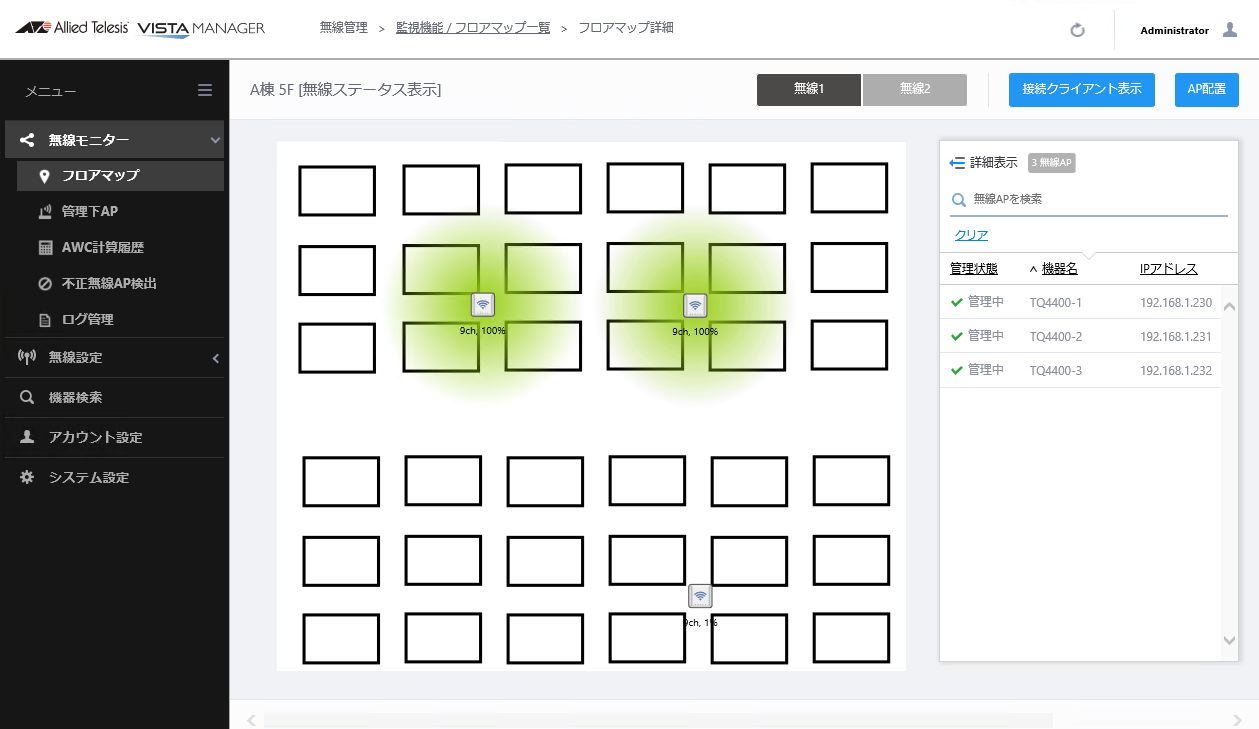

フロアマップ画面例

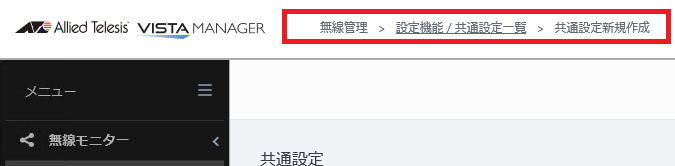

3.2.3 ナビゲート欄

メニュー欄とコンテンツ欄の上部にコンテンツ欄で表示しているページの場所が表示されます。
前の画面に戻る際などにクリックすると以前のページに戻ることができます。

3.2.4 管理欄

「ポーリング」ボタン、ユーザー名が表示されます。

3.2.4.1 ポーリング

無線管理ログ、機器検索の無線クライアント情報をポーリングにより取得し、最新の情報に更新します。
ポーリング中はコンテンツ欄右下のステータス欄に「ポーリング中…」と表示されます。ポーリングは30分ごとに自動で行われます。

ポーリング終了後に、フロアマップ一覧、フロアマップ詳細以外を参照する場合はWebブラウザーの再読み込みを行ってください。

3.2.4.2 ユーザー名

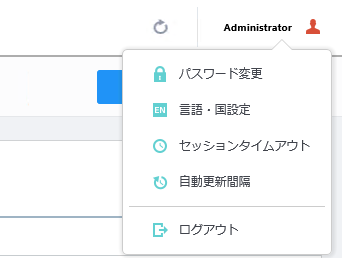

ユーザー名にマウスオーバーすると、パスワード変更、言語・国設定、セッションタイムアウトの設定、自動更新間隔、ログアウトのサブメニューが表示されます。

項目	説明
パスワード変更	「パスワード変更」ダイアログが表示されます。 現在のパスワードと新しいパスワード、新しいパスワードの確認欄にパスワードを入力し「適用」ボタンをクリックします。
言語・国設定	「言語・国設定」ダイアログが表示されます。 言語ドロップダウンリストから「日本語」または「英語(English)」を選択します。 また、国ドロップダウンリストからお使いの無線APに設定するカントリーコード（通常は「JP - Japan」）を選択し、「適用」ボタンをクリックします。
セッションタイムアウト	ログイン後、何も操作を行わなかった場合に指定した時間でログアウトさせる「セッションタイムアウト」ダイアログが表示されます。 セッションを保持させる時間を入力し「適用」ボタンをクリックします。 セッションタイムアウトに指定可能な時間は、1分単位で6時間までです。 記入例： セッションタイムアウトを45分に指定する場合は「0:45」、5時間10分の場合は「5:10」と入力します。セッションタイムアウトを指定しない場合は、「0:00」（デフォルト）と入力します。
自動更新間隔	AWCプラグインの以下の画面の更新を自動で行う「自動更新間隔」ダイアログが表示されます。 フロアマップ一覧 フロアマップ詳細 自動更新間隔のON/OFFの設定、ONにした場合は分秒を指定し、「適用」ボタンをクリックします。 自動更新間隔に指定可能な時間は1分から10分までです。デフォルト値は1分です。 記入例： 自動更新間隔を5分に指定する場合は「5:00」と入力します。

4 各種操作

AVM EXとAWCプラグインの管理画面で行える各種操作を説明します。

4.1 AVM EXの各種操作

AVM EXでは、AMFネットワークの管理を行います。

Note
Webブラウザーの「戻る」ボタンを使用してのページ遷移は未サポートとなります。

4.1.1 サーバーの起動・停止

AVM EXサーバーの起動・停止の方法について説明します。

サーバーの起動

デフォルトでは、Windows起動時に サーバーが自動で立ち上がるように設定されています。
サーバーを手動で立ち上げる場合は、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-Vista Manager EX - サーバー起動」をクリックします。

サーバーをWindows起動時に自動で立ち上げないようにするには、AT-Vista Manager EXのサービスを下記の手順で変更してください。

1. Windowsのアプリメニューから「Windows システムツール」→「管理ツール」→「サービス(ローカル)」を開きます。
2. リストから「AT-Vista Manager EX Service」を選択し、右クリックします。
3. ポップアップメニューから「プロパティ」をクリックします。
4. AT-Vista Manager EX Serviceの「プロパティ」ダイアログが開くので、「全般」タブをクリックします。
5. 「スタートアップの種類」を「手動」に変更し「OK」ボタンをクリックします。

サーバーの停止

サーバーの停止は、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-Vista Manager EX - サーバー停止」をクリックします。

4.1.2 システムの初期化、バックアップ・リストア

AVM EXの初期化、バックアップ、リストアの手順について説明します。

AVM EXの初期化

AVM EXの初期化は、データベース、AVM EXのコンフィグレーション、トポロジーマップのマップ画像、ライセンス情報をインストール時の状態に戻します。

AVM EXの初期化を行った場合、AWCプラグインのライセンス情報も初期化されます。このため、AVM EX、AWCプラグインともに管理画面が使用できなくなります。
AVM EXに有効なライセンスを再度追加すると、AVM EX、AWCプラグインが再び使用可能になります。この際、AWCプラグインの情報は維持されます。

Note
AVM EXの初期化は、管理者アカウントのみ行えます。

Note
AVM EXの初期化を行うと、お使いのAVM EXシステムのシリアル番号も初期化されます。
この場合、初期化以前のライセンスは使用できなくなりますので、以前のバックアップから復元するか、弊社担当営業、代理店またはお問い合わせ窓口までお問い合わせのうえ、ライセンスを再発行する必要があります。

Note
AVM EXの初期化を行う場合は、初期化後にWebブラウザーのキャッシュも削除してください。Webブラウザーのキャッシュが残っているとキャッシュの情報を表示してしまい、新しい情報が表示されない場合があります。

Note
AVM EXの初期化、AVM EXのリストアを実行後、疎通が不可能なAMFノードの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になった後は正しい管理状態が反映されます。

1. AVM EXに管理者アカウントでログインします。
2. メインメニューから「システム管理」を選択します。
3. 「初期化」ボタンをクリックします。
4. 「Vista Manager の初期化」ダイアログが表示されます。「初期化」ボタンをクリックします。

システムデータのバックアップ

システムデータには、AVM EXのコンフィグレーションやAMFマスター、AMFコントローラーのデータ情報、AVM EXのシリアル番号やライセンス情報が含まれます。

Note
ノードのコンフィグレーション、リリース、ライセンスファイル、AWCプラグインによる無線APの管理データは含まれません。

Note
AVM EXのバックアップは、管理者アカウントのみ行えます。

Note
サーバーPCのIPアドレスの設定は環境に依存する設定のため、バックアップされる情報の中に含まれません。環境に合わせて手動にて設定をお願い致します。

Note
バックアップはこまめに取得していただくことをお勧めします。

1. AVM EXに管理者アカウントでログインします。
2. メインメニューから「システム管理」を選択します。
3. 「バックアップ」ボタンをクリックします。
4. 「Vista Manager のバックアップ」ダイアログが表示されます。「バックアップ」ボタンをクリックします。
5. バックアップが完了すると、バックアップファイルがダウンロードされます。
   Webブラウザーの表示に従ってバックアップファイルを保存します。
   ファイル名の形式は「YYYYMMDDhhmmss.vistamanager.tar」です。


システムデータのリストア

運用中のAVM EXを、以前に作成したバックアップの状態に復元する場合は、次の手順で行います。

Note
AVM EXのリストアは、管理者アカウントのみ行えます。

1. AVM EXに管理者アカウントでログインします。
2. メインメニューから「システム管理」を選択します。
3. 「復元」ボタンをクリックします。
4. 「Vista Manager の復元」ダイアログが表示されます。「選択」ボタンをクリックします。
5. バックアップが完了すると、バックアップファイルがダウンロードされます。
   Webブラウザーの表示に従ってバックアップファイルを選択します。
   ファイル名の形式は「YYYYMMDDhhmmss.vistamanager.tar」です。

6. 「Vista Manager の復元」ダイアログに「復元」ボタンが表示されます。「復元」ボタンをクリックします。
7. 「Vista Manager システムの初期化/復元中」ダイアログが表示されます。
   復元が完了すると、ログイン画面が表示されます。

初期化したAVM EXを、以前に作成したバックアップの状態に復元する場合は、次の手順で行います。

1. AVM EXに初期アカウントでログインします。
   ユーザー名は「manager」、パスワードは「friend」です。
2. 「Step 1: Vista Manager アカウントの設定」画面下部の「バックアップから復元する場合」をクリックします。
3. 「基本設定の復元」画面が表示されます。
   Webブラウザーの表示に従って、以前に作成したバックアップファイルを選択し、「次へ」ボタンをクリックします。
4. 復元が完了すると、ログイン画面が表示されます。

4.1.3 ログイン、ログアウト

ここでは、ログイン、ログアウトについて説明します。

Note
デフォルトでは、Web設定画面は、お使いのブラウザーの設定に合わせて英語または日本語で表示されます。

Note
初期アカウントのユーザー名は「manager」、パスワードは「friend」です。
AVM EXインストール後の初回ログイン時に、初期アカウントを使用してログインし、管理者アカウントを作成します。管理者アカウントの作成後は、初期アカウントは使用できません。

Note
AVM EX（AMFマネージャー）のアカウントとAWCプラグインのアカウントは異なるデータベースに記録されます。いずれか一方で行った初期アカウント（manager）のパスワードやセッションタイムアウトの変更、アカウントの追加、削除などは、もう一方に反映されません。

ログイン（ローカルから）

1. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-Vista Manager EX - ビューアー起動」をクリックします。
2. Webブラウザーが立ち上がり、ログイン画面が表示されます。
3. ユーザー名、パスワードを入力し「ログイン」ボタンをクリックします。

4. ログインに成功するとAVM EXのメイン画面が表示されます。

ログイン（リモートから）

1. Webブラウザーを立ち上げます。
2. Webブラウザーのアドレス入力欄に「http://（AVM EXサーバーのIPアドレス）:5000」を入力しEnterキーを押下します。
3. ログイン画面が表示されます。
4. ユーザー名、パスワードを入力し「ログイン」ボタンをクリックします。

5. ログインに成功するとAVM EXのダッシュボード画面が表示されます。

ログアウト

1. ナビゲート・管理欄の右側に表示されている「ユーザー名」部分にマウスオーバーします。
2. サブメニューから「ログアウト」を選択しクリックします。

3. ログアウトに成功すると、ログイン画面が表示されます。

4.1.4 ユーザーアカウント

AVM EXのユーザーアカウントの管理を行います。

Note
AVM EX（AMFマネージャー）のアカウントとAWCプラグインのアカウントは異なるデータベースに記録されます。いずれか一方で行った初期アカウント（manager）のパスワードやセッションタイムアウトの変更、アカウントの追加、削除などは、もう一方に反映されません。

4.1.4.1 パスワードの変更

AVM EXのパスワードの変更について説明します。

Note
本操作は管理者アカウントでのみ行えます。

1. 管理者アカウントでログインします。
2. メインメニューから「ユーザー管理」を選択します。
3. ユーザー一覧から変更したいアカウントの列を選択します。
4. アカウント情報が表示されるので「編集」ボタンをクリックします。
5. ユーザー編集画面が表示されるので、「パスワード」と「パスワード（確認）」に新しいパスワードを入力し、「保存」ボタンをクリックします。
   パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) ）を最低1文字ずつ含む必要があります。

4.1.4.2 アカウント作成、編集、削除

Note
本操作は管理者アカウントでのみ行えます。

アカウント作成

1. 管理者アカウントでログインします。
2. メインメニューから「ユーザー管理」を選択します。
3. コンテンツ欄右上の「新規作成」ボタンをクリックします。
4. 「新規ユーザー」画面が表示されます。
   フルネーム、メールアドレス、ユーザー名、パスワード、確認用パスワードを入力します。



   項目名	説明
   フルネーム	ユーザー名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	ログイン情報を忘れた場合の復旧に使用する、有効なメールアドレスを指定します。
   ユーザー名	ユーザー名を指定します。
   パスワード	パスワードを指定します。パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) ）を最低1文字ずつ含む必要があります。

5. アカウントタイプをAdmin（管理者）またはUser（一般利用者）から選択します。
   アカウントタイプをUserに設定した場合、権限とエリアを選択します。

   項目名	説明
   アカウントタイプ	アカウントの種類を選択します。 Admin：管理者。ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 User：一般利用者。許可されたAMFエリアに対して、状態や設定の変更または確認のみができます。
   権限	アカウントタイプがUser（一般利用者）の場合、AMFエリアに対する設定の書き込み権限を選択します。デフォルトは「Read/Write」です。 Read Only：許可されたAMFエリアの状態や設定内容の確認のみができます。 Read/Write：許可されたAMFエリアの状態や設定の確認に加え、設定の変更ができます。 アカウントタイプを管理者（Admin）に設定した場合は、この項目は表示されません。
   エリア	アカウントタイプがUser（一般利用者）の場合、状態や設定の確認、変更を許可するAMFエリアを選択します。チェックボックスにチェックを入れたAMFエリアに対してのみ、権限の設定に従って状態や設定の確認、または設定の変更ができます。 アカウントタイプを管理者（Admin）に設定した場合は、この項目は表示されません。

6. Web設定画面の言語とセッションタイムアウトを設定します。

   言語	Web設定画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
   タイムアウト	セッションタイムアウトを指定します。 タイムアウトに設定した時間（単位：分）、無操作状態が継続した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5〜60（分）の値で設定でき、デフォルトは5（分）です。

7. 「保存」ボタンをクリックします。

アカウント編集

1. 管理者アカウントでログインします。
2. メインメニューから「ユーザー管理」を選択します。
3. ユーザー一覧から編集したいアカウントの列を選択します。
4. アカウント情報が表示されるので、「編集」ボタンをクリックします。
5. ユーザー編集画面が表示されるので、必要な項目を変更し、「保存」ボタンをクリックします。


アカウント削除

1. 管理者アカウントでログインします。
2. メインメニューから「ユーザー管理」を選択します。
3. ユーザー一覧から編集したいアカウントの列を選択します。
4. アカウント情報が表示されるので、「削除」ボタンをクリックします。
5. 「ユーザー削除」ダイアログが表示されるので、削除して問題なければ、再度「削除」ボタンをクリックします。

4.1.5 AMFネットワークの管理

4.1.5.1 AMF管理用アカウントの変更

AMFネットワークを管理するための、AMFコントローラーの管理用アカウントを変更する方法について説明します。

Note
本操作は管理者アカウントのみ行えます。

Note
AMFコントローラーのユーザーの追加、変更をAVM EX側から行うことはできません。ユーザー名やパスワードの変更が必要な場合は、別途、AMFコントローラーで管理用アカウントを追加または変更したのち、AVM EXが使用するAMFコントローラーのアカウントに反映してください。

Note
AMFコントローラーの管理用アカウントには、権限レベル15（特権レベル）のアカウントを指定してください。

Note
本項目でAMFネットワークのIPアドレスを変更することはできません。AMFネットワークのIPアドレスを変更する場合は、AVM EXのデータベースを初期化する必要があります。

1. 管理者アカウントでログインします。
2. メインメニューから「システム管理」を選択します。
3. コンテンツ欄右上の「About Network」欄に、AMFコントローラーのAMFネットワーク名、IPアドレスと、管理者アカウントのユーザー名が表示されますので、「編集」ボタンをクリックします。
4. ユーザー名を変更する場合は、「ユーザー名」欄に新しいユーザー名を入力します。
5. パスワードを変更する場合は、「パスワードを変更」ボタンをクリックします。
   「パスワード」、「パスワード（確認）」欄に、ユーザー名に対応するパスワードを入力します。
6. 「保存」ボタンをクリックします。

4.1.5.2 AMFエリアの表示、検索

ここでは、AMFエリアの表示、検索について説明します。

AMFエリアの表示

ネットワークマップからの表示

1. メインメニューから「ネットワークマップ」を選択します。
2. コンテンツ欄にAMFネットワークのネットワークマップが表示されますので、該当のAMFエリアのエリアアイコンをクリックします。
3. AMFエリア情報がポップアップ表示されますので、AMFエリア名をクリックします。
4. コンテンツ欄にAMFエリアのエリアマップが表示されます。

   Note
   ダッシュボード画面右上のネットワークマップでも同様の操作ができます。

エリアリストからの表示

1. メインメニューから「ネットワークマップ」を選択します。
2. コンテンツ欄にAMFネットワークのネットワークマップが表示されますので、「エリアリスト」タブをクリックします。
3. エリアリストが表示されますので、該当のAMFエリア名をクリックします。
4. コンテンツ欄にAMFエリアのエリアマップが表示されます。

ネットワークツリーメニューからの表示

1. ネットワークツリーアイコンをクリックします。
2. ネットワークツリーメニューにAMFエリアの一覧が表示されますので、該当のAMFエリア名をクリックします。
3. コンテンツ欄にAMFエリアのエリアマップが表示されます。

AMFエリアの検索

ここでは、AMFエリアの検索について説明します。
AMFネットワーク内にAMFエリアが多数存在する場合は、検索フォームから対象を絞り込むことができます。

ナビゲート・管理欄からの検索

1. ナビゲート・管理欄の検索フォームをクリックします。
2. 該当のAMFエリア名を入力します。

   Note
   大文字小文字を区別しません。

3. 検索フォームの下のドロップダウンリストに検索候補が表示されますので、該当するAMFエリアの行の「トポロジー表示」をクリックします。
4. コンテンツ欄にAMFエリアのエリアマップが表示されます。

エリアリストからの検索

1. メインメニューから「ネットワークマップ」を選択します。
2. コンテンツ欄にAMFネットワークのネットワークマップが表示されますので、「エリアリスト」タブをクリックします。
3. エリアリスト右上の検索フォームをクリックし、該当のAMFエリア名を入力します。

   Note
   大文字小文字を区別しません。

4. 検索フォームの下のドロップダウンリストに検索候補が表示されますので、該当するAMFエリア名をクリックします。
5. エリアリストに該当のAMFエリアの情報のみが表示されますので、エリア名をクリックします。
6. コンテンツ欄にAMFエリアのエリアマップが表示されます。

ネットワークツリーメニューからの検索

1. ネットワークツリーアイコンをクリックします。
2. ネットワークツリーメニューが表示されますので、ネットワークツリーメニューの検索フォームをクリックし、該当のAMFエリア名を入力します。
3. ネットワークツリーメニューのAMFエリア名一覧の下に検索候補が表示されますので、該当するAMFエリア名をクリックします。
4. コンテンツ欄にAMFエリアのエリアマップが表示されます。

4.1.5.3 AMFノードの追加、情報表示、検索

ここでは、AMFネットワークへのAMFノードの追加、削除、情報表示について説明します。

AMFノードの追加

Note
複数のAMFノードが同時に新規加入した場合、ノードマップで新規AMFノードが重なって表示されることがあります。

1. AMFネットワークにAMFノードを追加するには、機器側でAMFノードの追加を行います。
   AMFノードの追加方法は、該当機器のコマンドリファレンスを参照ください。

2. 機器側での設定が完了したら、ネットワークマップまたはエリアマップに表示されているポーリングボタンをクリックします。

   Note
   AVM EXのシステムは30分ごとにポーリングを行います。

AMFノード情報の表示

エリアマップからの表示

1. 該当のAMFノードがあるAMFエリアのエリアマップを表示します。
2. 該当のAMFノードのノードアイコンをクリックします。
3. エリアマップにAMFノードの情報がポップアップ表示されます。
   ポップアップ画面にはノード名、ロールの他に、機種、シリアル番号、S/Wバージョン、ゲストノード数、最終バックアップ日時が表示されます。
   その他の情報を知りたい場合は、AMFノード名をクリックします。
4. コンテンツ欄にノード情報が表示されます。

ネットワークツリーメニューからの表示

1. ネットワークツリーアイコンをクリックします。
2. ネットワークツリーメニューにAMFエリアの一覧が表示されますので、該当のAMFエリア名右側の下矢印をクリックします。
3. AMFエリアに所属するAMFノードの一覧が表示されますので、該当のAMFノード名をクリックします。
4. AMFノード配下にAMFゲストノードが接続されていない場合はコンテンツ欄にAMFノードのノード情報が表示されます。
   AMFゲストノードが接続されている場合はAMFノードのノードマップが表示されます。

AMFノードの検索

ここでは、AMFノードの検索について説明します。
AMFエリア内にAMFノードが多数存在する場合は、検索フォームから対象を絞り込むことができます。

ナビゲート・管理欄からの検索

1. ナビゲート・管理欄の検索フォームをクリックします。
2. 該当のAMFノード名を入力します。

   Note
   大文字小文字を区別しません。

3. 検索フォームの下のドロップダウンリストに検索候補が表示されます。
   ドロップダウンリストの検索候補から該当するAMFノード名をクリックすると、AMFノード配下にAMFゲストノードが接続されている場合はコンテンツ欄にAMFノードのノードマップが、AMFゲストノードが接続されていない場合は、ノード情報が表示されます。
   また、ドロップダウンリストの検索候補から該当するAMFノードの行の「トポロジー表示」をクリックすると、該当のAMFノードが所属するAMFエリアのエリアマップが該当のノードアイコンを中心に拡大表示されます。

エリアマップからの検索

1. 該当のAMFノードがあるAMFエリアのエリアマップを表示します。
2. エリアマップ右上の検索フォームをクリックします。
3. 該当のAMFノード名を入力します。

   Note
   大文字小文字を区別しません。

4. 検索フォームの下のドロップダウンリストに検索候補が表示されます。
   ドロップダウンリストの検索候補から該当するAMFノード名をクリックすると、該当のAMFノードが所属するAMFエリアのエリアマップが該当のノードアイコンを中心に拡大表示されます。

ノードリストからの検索

1. 該当のAMFノードがあるAMFエリアのエリアマップを表示します。
2. エリアマップ上部の「ノードリスト」タブをクリックします。
3. ノードリストが表示されますので、ノードリスト右上の検索フォームをクリックします。
4. 該当のAMFノード名を入力します。

   Note
   大文字小文字を区別しません。

5. 検索フォームの下のドロップダウンリストに検索候補が表示されますので、該当するAMFノード名をクリックします。
6. AMFノード配下にAMFゲストノードが接続されている場合はコンテンツ欄にAMFノードのノードマップが、AMFゲストノードが接続されていない場合は、ノード情報が表示されます。

ネットワークツリーメニューからの検索

1. ネットワークツリーアイコンをクリックします。
2. ネットワークツリーメニューが表示されますので、検索フォームをクリックし、該当のAMFノード名を入力します。
3. ネットワークツリーメニューのAMFエリア名一覧の下に検索候補が表示されますので、該当するAMFノード名をクリックします。
4. AMFノード配下にAMFゲストノードが接続されている場合はコンテンツ欄にAMFノードのノードマップが、AMFゲストノードが接続されていない場合は、ノード情報が表示されます。

4.1.5.4 AMFゲストノードの追加、情報表示、検索

ここでは、AMFネットワークへのAMFゲストノードの追加、情報表示について説明します。

AMFゲストノードの追加

1. AMFネットワークにAMFゲストノードを追加するには、機器側でAMFゲストノードの追加を行います。
   AMFゲストノードの追加方法は、該当機器のコマンドリファレンスを参照ください。

2. 機器側での設定が完了したら、ネットワークマップ、エリアマップ、またはノードマップに表示されているポーリングボタンをクリックします。

   Note
   AVM EXのシステムは30分ごとにポーリングを行います。

AMFゲストノード情報の表示

1. AMFゲストノードが接続されたAMFノードのノードマップを表示します。
2. 該当のAMFゲストノードのゲストノードアイコンをクリックします。
3. ノードマップにAMFゲストノードの情報がポップアップ表示されます。
   ポップアップ画面にはノード名、機種、デバイス名（AMFノードに設定したAMFゲストノードのdescription）、AMFノードの接続ポート番号が表示されます。

AMFゲストノードの検索

ここでは、AMFゲストノードの検索について説明します。
AMFゲストノードが多数存在する場合は、検索フォームから対象を絞り込むことができます。

ナビゲート・管理欄からの検索

1. ナビゲート・管理欄の検索フォームをクリックします。
2. 該当のAMFゲストノード名を入力します。

   Note
   大文字小文字を区別しません。

3. 検索フォームの下のドロップダウンリストに検索候補が表示されます。
   ドロップダウンリストの検索候補から該当するAMFゲストノード名をクリックすると、AMFゲストノードが接続されたAMFノードのノードマップが、該当のゲストノードアイコンを中心に拡大表示されます。

ノードマップからの検索

1. 該当のAMFゲストノードが接続されたAMFノードのノードマップを表示します。
2. ノードマップ右上の検索フォームをクリックします。
3. 該当のAMFゲストノード名を入力します。

   Note
   大文字小文字を区別しません。

4. 検索フォームの下のドロップダウンリストに検索候補が表示されます。
   ドロップダウンリストの検索候補から該当するAMFゲストノード名をクリックすると、AMFゲストノードが接続されたAMFノードのノードマップが、該当のゲストノードアイコンを中心に拡大表示されます。

4.1.5.5 AMFノードのメモ欄へのコメント追加、編集、削除

ここでは、AMFノードのメモ欄にコメントを追加、編集する方法について説明します。

コメントの表示

1. 該当のAMFノードのノードマップ、またはノード情報画面を表示します。
2. コンテンツ欄上部のタブから「メモ」をクリックします。
3. コンテンツ欄に該当のAMFノードのメモ欄が表示されます。

コメントの追加、編集、削除

該当のAMFノードのメモ欄を表示します。

メモ欄にコメントを入力します。 コメントを削除したい場合は、メモ欄を空欄にします。

• コメントの文字数：マルチバイト文字を含めて1000文字まで

• コメントに使用可能な記号：連続した半角スペースおよび改行以外（半角・全角どちらも可）

コメントを入力し終えたら「保存」ボタンをクリックします。

4.2 AWCプラグインの各種操作

Note
Webブラウザーの「戻る」ボタンを使用してのページ遷移は未サポートとなります。

Note
各画面、ダイアログの検索において、検索方式が異なります。検索方式は下記の通りです。

・キーワードを入力すると動的に検索を行い、検索実施後も選択状態が保持されるページ（フロアマップ詳細、フロアマップの接続クライアント情報、AWC計算履歴、共通設定、スケジュールの設定適用、ファームウェア更新、アカウント管理）

・キーワード入力後エンターを入力して初めて検索を行い、検索後は選択状態は解除されるページ（フロアマップ詳細、フロアマップの接続クライアント情報、AWC計算履歴、共通設定、スケジュールの設定適用、ファームウェア更新、アカウント管理 以外のページ）

4.2.1 サーバーの起動・停止、IPアドレス・ポート番号変更

AWCプラグインサーバーの起動・停止の方法とIPアドレス・ポート番号の変更方法について説明します。

Note
サーバーの起動、サーバーのポート番号変更、サーバーのIPアドレス変更を実行後、疎通が不可能な無線APの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になった後は正しい管理状態が反映されます。

サーバーの起動

デフォルトでは、Windows起動時に サーバーが自動で立ち上がるように設定されています。

サーバーを手動で立ち上げる場合は、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー起動」をクリックします。

サーバーをWindows起動時に自動で立ち上げないようにするには、AWCプラグインサービスの起動設定を下記の手順で変更してください。

• サービスのスタートアップの種類の変更
  1. Windowsのアプリメニューから「Windows システムツール」→「管理ツール」→「サービス(ローカル)」を開きます。
  2. リストから「AT-AWC Service」を選択し、右クリックします。
  3. ポップアップメニューから「プロパティ」をクリックします。
  4. AT-AWC Serviceの「プロパティ」ダイアログが開くので、「全般」タブをクリックします。
  5. 「スタートアップの種類」を「手動」に変更し「OK」ボタンをクリックします。
• システム起動時のタスクの無効化
  1. Windowsのアプリメニューから「Windows システムツール」→「管理ツール」→「タスク スケジューラー」を開きます。
  2. 「タスク スケジューラ(ローカル)」→「タスク スケジューラ ライブラリ」→「Allied Telesis」を選択します。
  3. リストから「Start Server」を選択し、右クリックします。
  4. ポップアップメニューから「無効」をクリックします。
