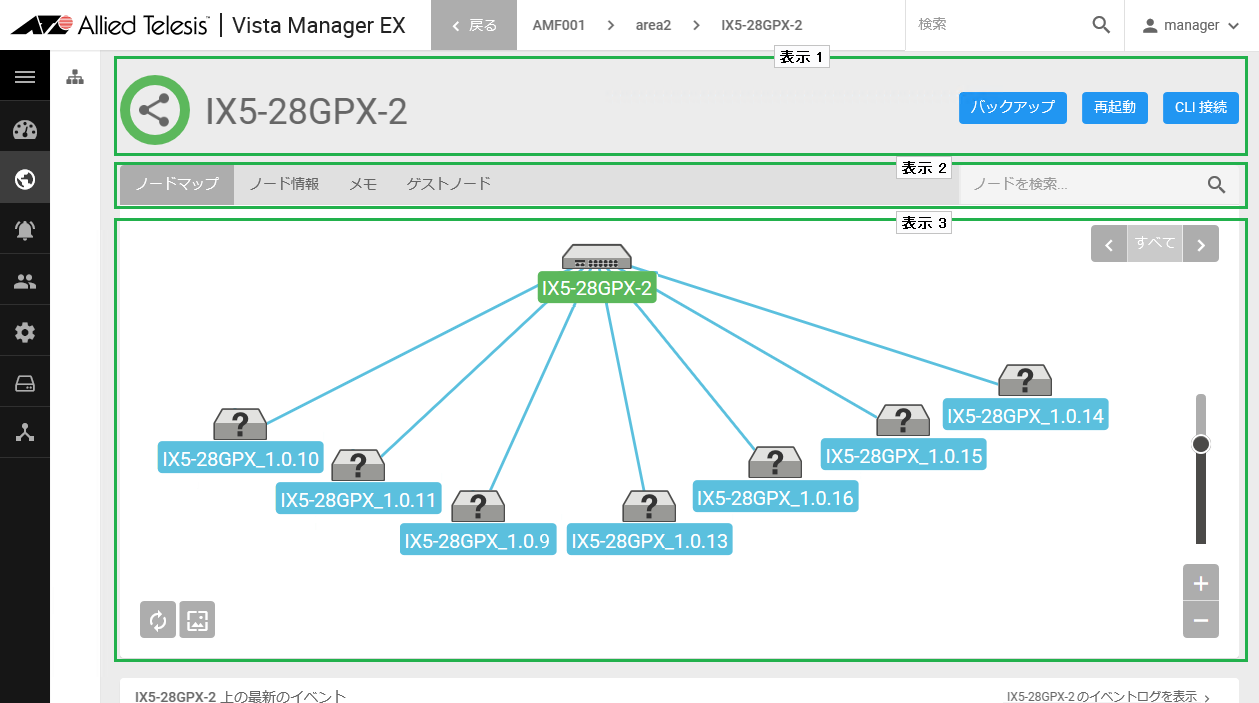

6.2.7 ノードマップ

AMFノードとAMFゲストノードの接続をグラフィカルに表示します。 コンテンツ欄上部にはAMFノードに対するコマンドボタンが、コンテンツ欄中央にはAMFノード配下のAMFゲストノードの接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFノードの情報の表示、AMFノードに対するメモの表示/記録の他、AMFゲストノードのリストを表示することができます。

表示1

AMFノードの名前と状態、コマンドボタンを表示します。

項目名	説明
AMFノード名	AMFノード名を表示します。 また、AMFノード名の左側に、ノードの状態を円の色で表します。 緑 AMFノードは正常に動作しています。 黄 AMFノードはAMFセーフコンフィグで動作しています。 赤 AMFノードがダウンしています。
「バックアップ」ボタン	該当AMFエリアのマスターに対し、ノードのAMFバックアップの実行を要求します。
「再起動」ボタン	該当AMFノードの再起動を要求します。
「CLI 接続」ボタン	該当AMFノードのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラーを経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。

表示2

項目名	説明
タブ	ノードマップのトポロジーマップ表示とノード情報、メモ、ゲストノードの一覧表示を切り替えます。 ノードマップ AMFノード配下のAMFゲストノードをトポロジーマップに表示します。 ノード情報 AMFノードの詳細な情報を表示します。 メモ AMFノードに関するメモを表示/編集します。 ゲストノード AMFノード配下のAMFゲストノードを一覧表示します。 設定 配下のAMFノードのバックアップの設定を行います。 Note ノードマップタブは、AMFノードの配下にAMFゲストノードが存在する場合にのみ表示されます。 Note 設定タブは、AMFコントローラーまたはAMFマスターのノードマップ画面にのみ表示されます。
ノードを検索...	検索したいAMFゲストノード名を入力します。 入力した文字列を含むAMFゲストノード名が一つだけある場合は、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 入力した文字列を含むAMFゲストノード名が複数ある場合は、検索フィールドの下に検索候補が「ゲストノード名 | IPアドレス」の形式（例：「node1 | xxx.xxx.xxx.xxx」）で一覧表示されます。一覧から目的のAMFゲストノード名をクリックすると、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

表示3

AMFノード配下のAMFゲストノードのトポロジーマップを表示します。

項目名	説明
トポロジーマップ	AMFノード配下のAMFゲストノードがトポロジーマップに表示されます。
ノードアイコン	アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。 ノードの状態は、ノード名の背景色で分類されます。 緑 AMFノードは正常に動作しています。 黄 AMFノードはAMFセーフコンフィグで動作しています。 赤 AMFノードがダウンしています。
ゲストノードアイコン	アイコンの下にノード名を表示します。
距離	AMFノードからのAMFゲストノードの距離（ホップ数）によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。 右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
ポーリングボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（−）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

• 6.2.7.1 ノードマップ - AMFノード情報の表示
• 6.2.7.2 ノードマップ - AMFゲストノード情報の表示

6.2.7.1 ノードマップ - AMFノード情報の表示

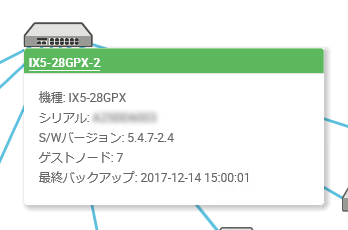

トポロジーマップにてノードアイコンをクリックすると、AMFノードの情報がトポロジーマップ上にポップアップ表示されます。

6.2.7.2 ノードマップ - AMFゲストノード情報の表示

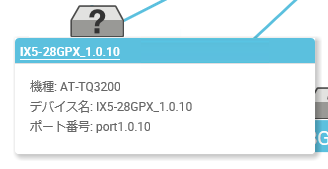

トポロジーマップにてゲストノードアイコンをクリックすると、AMFゲストノードの情報がトポロジーマップ上にポップアップ表示されます。

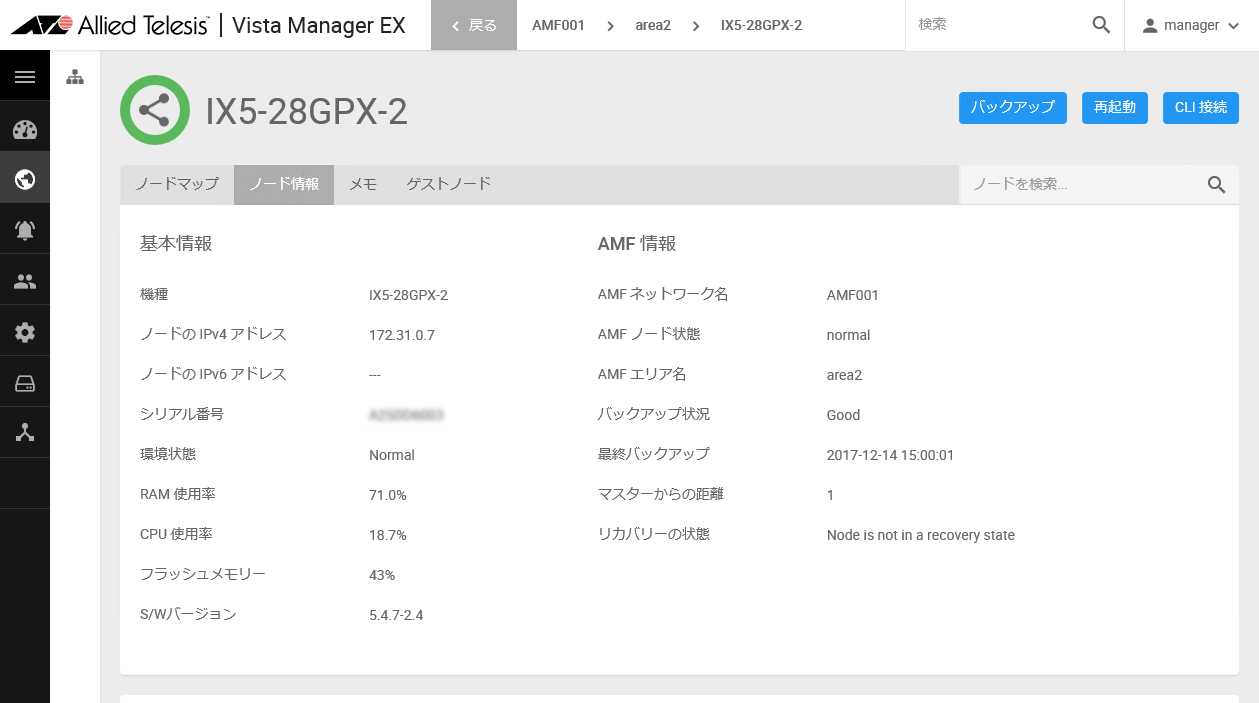

6.2.8 ノード情報

AMFノードの基本情報、および、AMF情報を表示します。

基本情報

項目名	説明
機種	AMFノードの機種名を表示します。
ノードの IPv4 アドレス	AMFノードのIPv4アドレスを表示します。
ノードの IPv6 アドレス	AMFノードのIPv6アドレスを表示します。
シリアル番号	シリアル番号を表示します。
環境状態	動作環境全体（本体、拡張モジュール、電源ユニット/ファンモジュール）の状態を表示します。
RAM 使用率	メインメモリーの使用率を表示します。
CPU 使用率	CPUの使用率を表示します。
フラッシュメモリー	フラッシュメモリーの使用率を表示します。
S/Wバージョン	稼働中のソフトウェアのバージョンを表示します。

AMF情報

項目名	説明
AMF ネットワーク名	所属するAMFネットワーク名を表示します。
AMF ノード状態	AMFネットワークにおけるAMFノードの状態を表示します。
AMF エリア名	所属するAMFエリア名を表示します。
バックアップ状況	バックアップの状況を表示します。
最終バックアップ	AMFノードのバックアップが最後に作成された日時を表示します。
マスターからの距離	AMFマスターからのAMFノードの距離（ホップ数）を表示します。
リカバリーの状態	オートリカバリーの実行状態を表示します。

6.2.9 メモ

AMFノードに関する記録を表示、編集します。

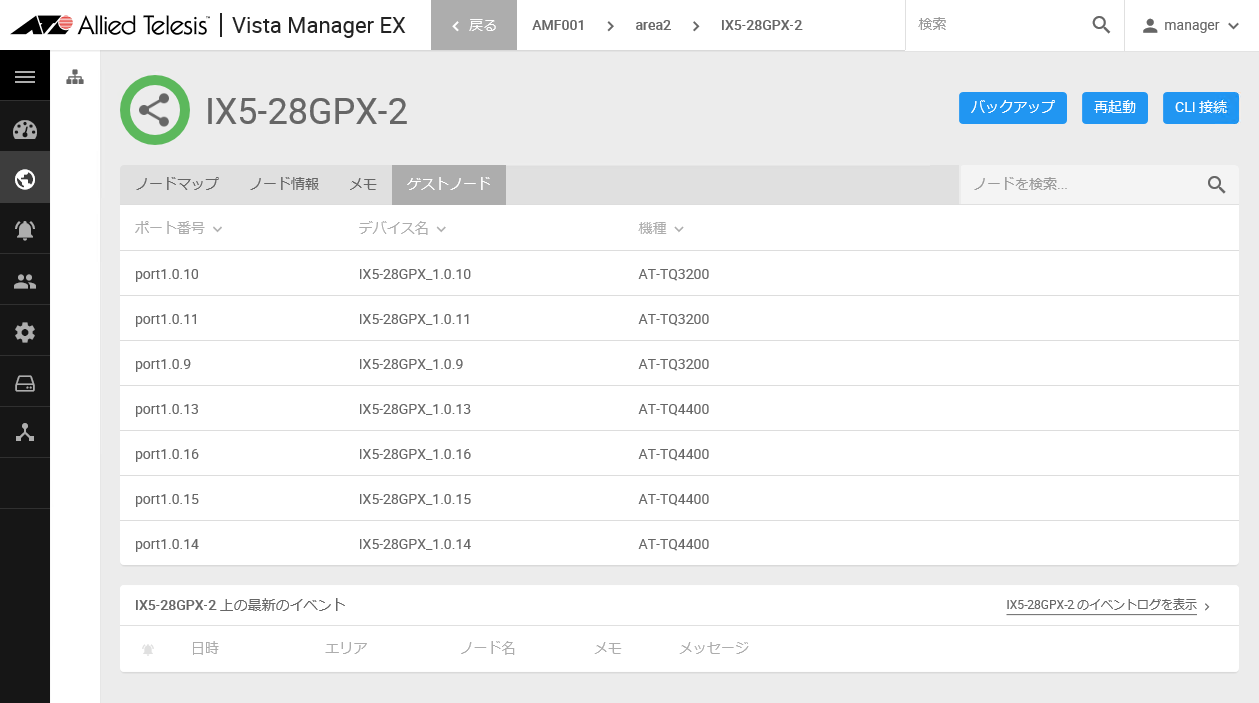

6.2.10 ゲストノード

AMFノード配下のAMFゲストノードを一覧表示します。

6.2.11 設定

AMFコントローラー、および、AMFマスターでは、バックアップの設定を行うことができます。
