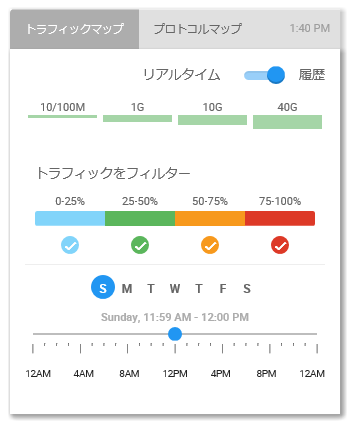

トラフィックマップ

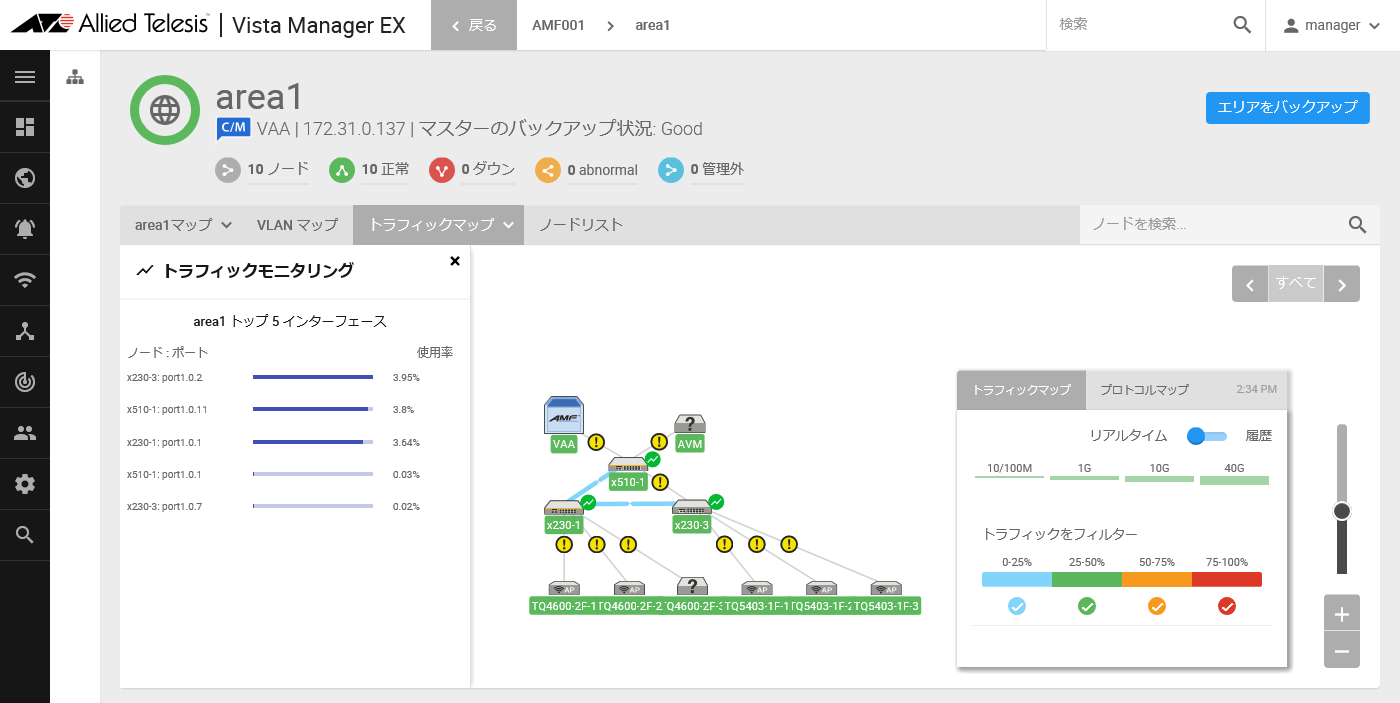

アドバンストトラフィックモニタリング

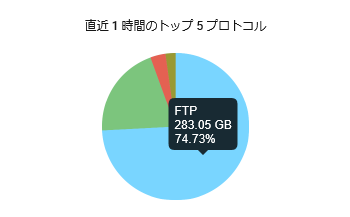

プロトコルマップ
ノードリスト

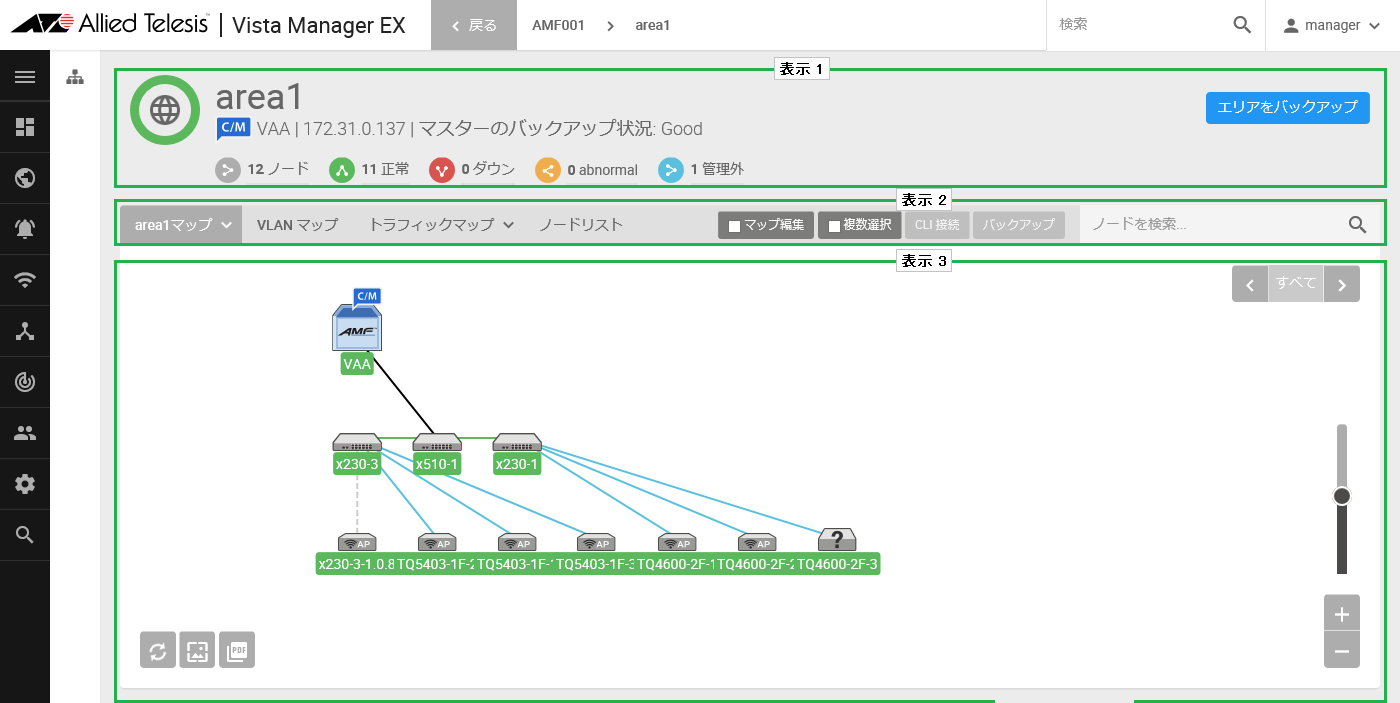

エリアマップ

AMFエリアに所属するAMFノードのネットワークトポロジーをグラフィカルに表示します。
コンテンツ欄上部にはAMFエリアの詳細が、コンテンツ欄中央にはAMFエリア内のノードの接続を可視化したトポロジーマップが表示されます。
ここから、AMFエリア内のVLANマップ、トラフィックマップ、ノードリストを表示することができます。
AWCプラグインを登録している場合はAWCプラグインの管理グループ(以下、AWC管理グループ)、SNMPプラグインを登録している場合はSNMPプラグインのサブネット(以下、SNMPサブネット)に所属するノードのネットワークトポロジーを、エリアマップとして表示します。
また、例えば、AMFエリアのエリアマップにSNMPデバイスを配置したり、新規にIPノードを登録したりして、エリアマップをカスタマイズすることができます。

Note
一般ユーザーアカウントの場合、管理者から許可されたエリアのみ表示されます。
■ 表示1
エリアの情報を表示します。

表 1:AMFエリアの情報
項目名
説明
エリア名
エリア名を表示します。
また、エリア名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。

マスター情報 AMFエリアの場合、AMFマスターの役割に応じたバッジ(C/M:AMFコントローラー/マスター、M:AMFマスター)とともに、マスターの名前、IPアドレス、マスターのバックアップ状況を表示します。
X ノード エリアに所属するノード数を表示します。
X ノード
エリアに所属するノード数が表示されます。
AWCプラグインが登録されている場合は管理下APに接続中のクライアント、SNMPプラグインが登録されている場合はSNMPサブネットに登録されたデバイスの数を表示します。
X 正常 正常なノード数を、緑色のアイコンとともに表示します。
X ダウン ダウン状態のノード数を、赤色のアイコンとともに表示します。
X abnormal
AMFセーフコンフィグが適用されているノード数が、黄色のアイコンとともに表示されます。
AMFクリーン状態のノードをAMFネットワークに接続した際、バックアップデータが存在しないなどの理由でオートリカバリーが行われなかった場合、一時的にAMFネットワークに参加するため、セーフコンフィグが適用されます。
AWC管理グループのエリアマップでは、ステータスが「探索中」の無線APの数を表示します。
X 管理外
AVM EXの基本機能を単独で使用している場合は、AMFゲストノード数が、水色のアイコンとともに表示されます。
AWCプラグインを使用している場合は、AWCプラグインの管理下に登録されていないAMFゲストノードの数が表示されます。
「エリアをバックアップ」ボタン 該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。

Note
上記のノード数には手動で配置したノードの数は含まれません。

■ 表示2

表 2:エリアマップ 表示切替タブ
項目名
説明
タブ
エリアのトポロジーマップ表示とノードの一覧表示を切り替えます。
  • エリアマップ
    エリアのトポロジーマップを表示します。
    タブ名には、「area1マップ」のように、エリア名が反映されます。
    タブ右側の矢印をクリックすると、サブメニューが表示されます。
    • Tracepath
      AMFエリアのエリアマップのみ、AMFノード間の通信経路を調査するTracepathのメニューを表示します。
    • サービスモニタリング
      ノード上のサービスの状態を監視する、サービスモニタリングのメニューを表示します。
  • VLANマップ
    AMFエリアのVLANマップを表示します。
  • トラフィックマップ
    AMFエリアのトラフィックマップを表示します。
    タブ右側の矢印をクリックすると、サブメニューが表示されます。

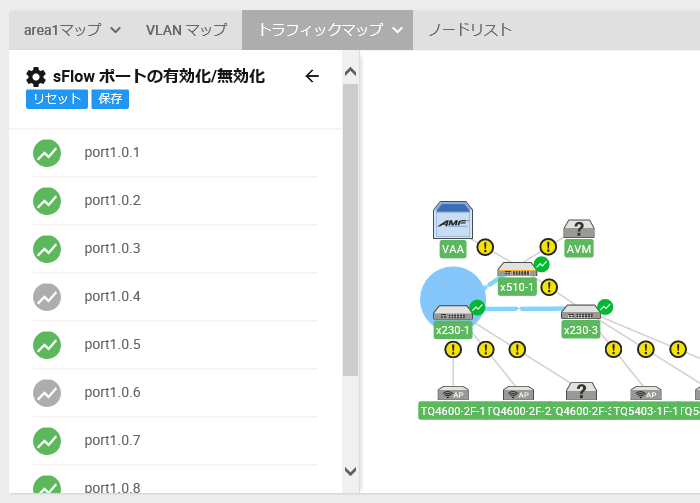

    • アドバンスト
      sFlowを使用したアドバンストトラフィックモニターの設定を行います。

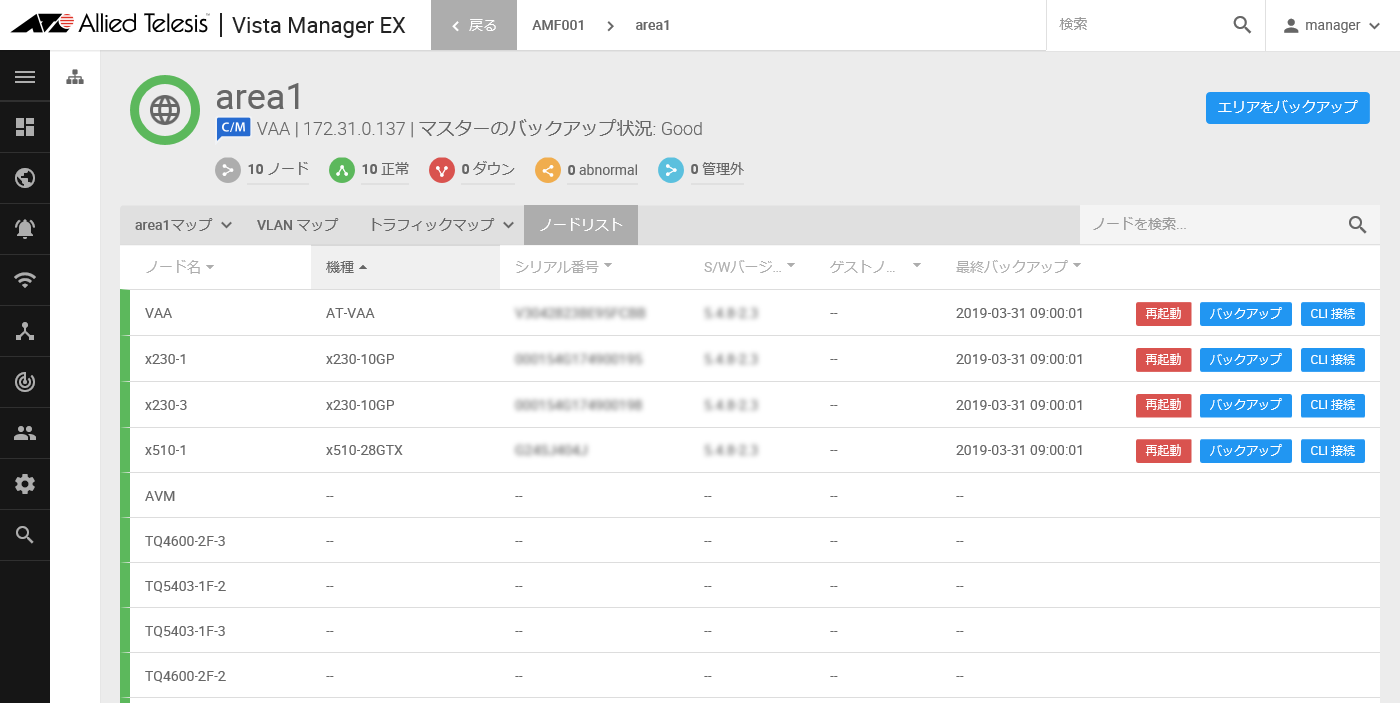

  • ノードリスト
    エリア内のノードを一覧表示します。
「マップ編集」チェックボックス 他のエリアに所属するノードや、IPアドレス/MACアドレスを指定して独自に登録したノードをエリアに配置、接続したり、これらを削除したりする、マップ編集モードに切り替えます。

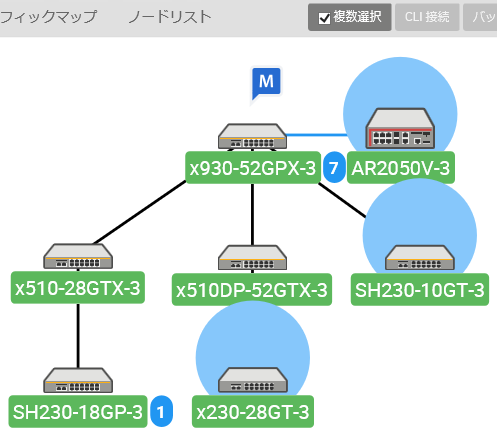

「複数選択」チェックボックス
複数のAMFノードに対してCLI接続やバックアップを行う際に使用します。

チェックありにした場合、ノードアイコンをクリックするとノードアイコンに水色のマーカーが付きます。マーカーの付いたノードアイコンをもう一度クリックすると、ノードアイコンのマーカーが消えます。
マーカーの付いたノードアイコンがある状態で「CLI 接続」ボタン、「バックアップ」ボタンをクリックすると、複数のノードに対してコマンドを実行することができます。


「CLI 接続」ボタン
選択したAMFノードのコマンドラインインターフェース(CLI)に対し接続を行います。
Note
CLI接続は、HTTPS接続でAMFコントローラー(存在しない場合はAMFマスター)を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「バックアップ」ボタン 該当AMFエリアのマスターに対し、選択したAMFノードのAMFバックアップの実行を要求します。
ノードを検索...
検索したいAMFノード名を入力します。
入力した文字列を含むAMFノード名が1つだけある場合は、エリアマップが該当のノードアイコンを中心に拡大表示されます。
入力した文字列を含むAMFノード名が複数ある場合は、検索フィールドの下に検索候補が「ノード名 | AMFネットワークのIPアドレス」の形式(例:「node1 | xxx.xxx.xxx.xxx」)で一覧表示されます。一覧から目的のAMFノード名をクリックすると、エリアマップが該当のノードアイコンを中心に拡大表示されます。
Note
大文字小文字は区別しません。

「複数選択」チェックボックス、「CLI 接続」ボタン、「バックアップ」ボタンは、AMFエリアのエリアマップでのみ表示されます。

■ 表示3
エリア内のノード同士のトポロジーマップを表示します。
エリアマップに自動的に表示されるノードの種別は、エリアの種別によって異なります。
これらの自動的に表示されるノード以外に、管理の必要に応じて、他のエリアに所属するノードや、IPアドレス/MACアドレスを指定して独自のノードを配置し、リンク線を加えることができます。
AWC管理グループやSNMPサブネットにAMFノードを配置した場合、そのAMFノード上のトポロジーに応じて、リンクが自動的に表示されます。

表 3:トポロジーマップ
項目名
説明
トポロジーマップ AMFエリア内のAMFノードがトポロジーマップに表示されます。
ノードアイコン
アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。
ノードの状態は、ノード名の背景色で分類されます。

  • AMFノードは正常に動作しています。

  • AMFノードはAMFセーフコンフィグで動作しています。

  • AMFノードがダウンしています。
バッジ
AMFノードの役割、配下のゲストノード数、トラップおよびAMFアプリケーションプロキシーのイベント受信を示すバッジを表示します。


  • AMFマスター/コントローラー
    マスターのアイコンの上に、AMFエリアの管理上の役割に応じたバッジが表示されます。


    • AMFコントローラーとして動作しているノードを示します。

    • AMFマスターとして動作しているノードを示します。

  • AMFゲストノード数
    AMFノード上にゲストノードが設定されている場合、AMFノード名の右に接続中のゲストノード数を示すバッジが表示されます。
    AWCプラグインとの連携が設定されている際、ゲストノードがすべて正常に動作している場合は水色のバッジで、いずれかのゲストノードがダウンしている場合は赤色のバッジで表します。
    AWCプラグインとの連携が設定されていない場合は、ゲストノードの状態にかかわらず、水色のバッジで表示します。

  • イベントバッジ
    SNMPプラグインがAMFノードから重要なトラップを検出したり(SNMPプラグインとの連携を設定している場合)、AVM EXがAMFアプリケーションプロキシー機能による被疑端末のブロック、環境しきい値超過、サービスモニタリングなどのイベントを検知したりすると、AMFノード名の右上にイベントの受信を示すバッジと、未読の関連イベントログの件数を表示します。
    Note
    イベントバッジは、ダッシュボード上のエリアマップでは表示されません。
ノードの接続線
ノードアイコンの接続を表します。
  • 黒色:通常のリンクを表します。
  • 青色:AMF仮想リンクを表します。
  • 緑色:AMFクロスリンクを表します。

    斜線アイコンは、AMFブロッキング状態を示します。
  • 黄色:管理者ユーザーによるカスタムリンクを表します。
  • 実線:ノード間のリンクが接続されている場合を表します。
  • 破線:リンクが切断されている場合を表します。

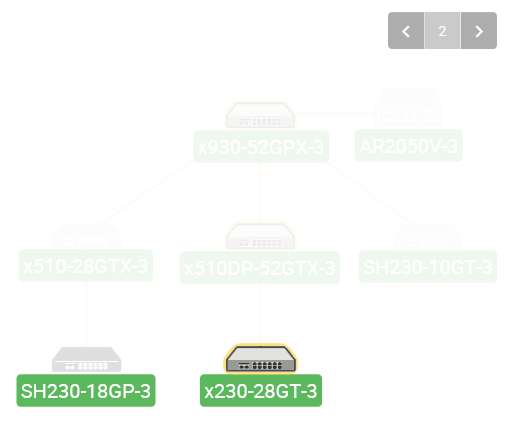

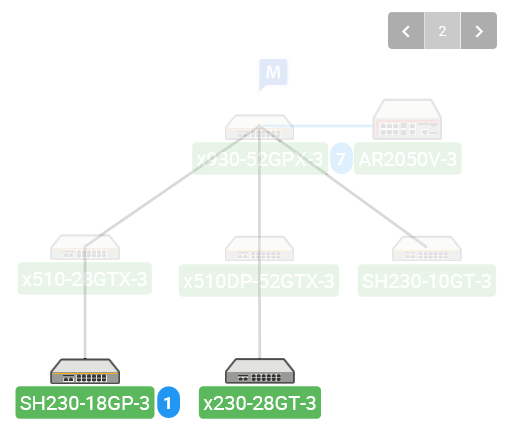

距離
AMFマスターからのAMFノードの距離(ホップ数)によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。
右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。



ポーリングボタン
トポロジーマップを更新します。

画像ボタン
背景画像をアップロードします。

PDF出力ボタン
現在のトポロジーマップをPDFファイルに出力します。

拡大/縮小ボタン
トポロジーマップを拡大(+)または縮小(-)表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

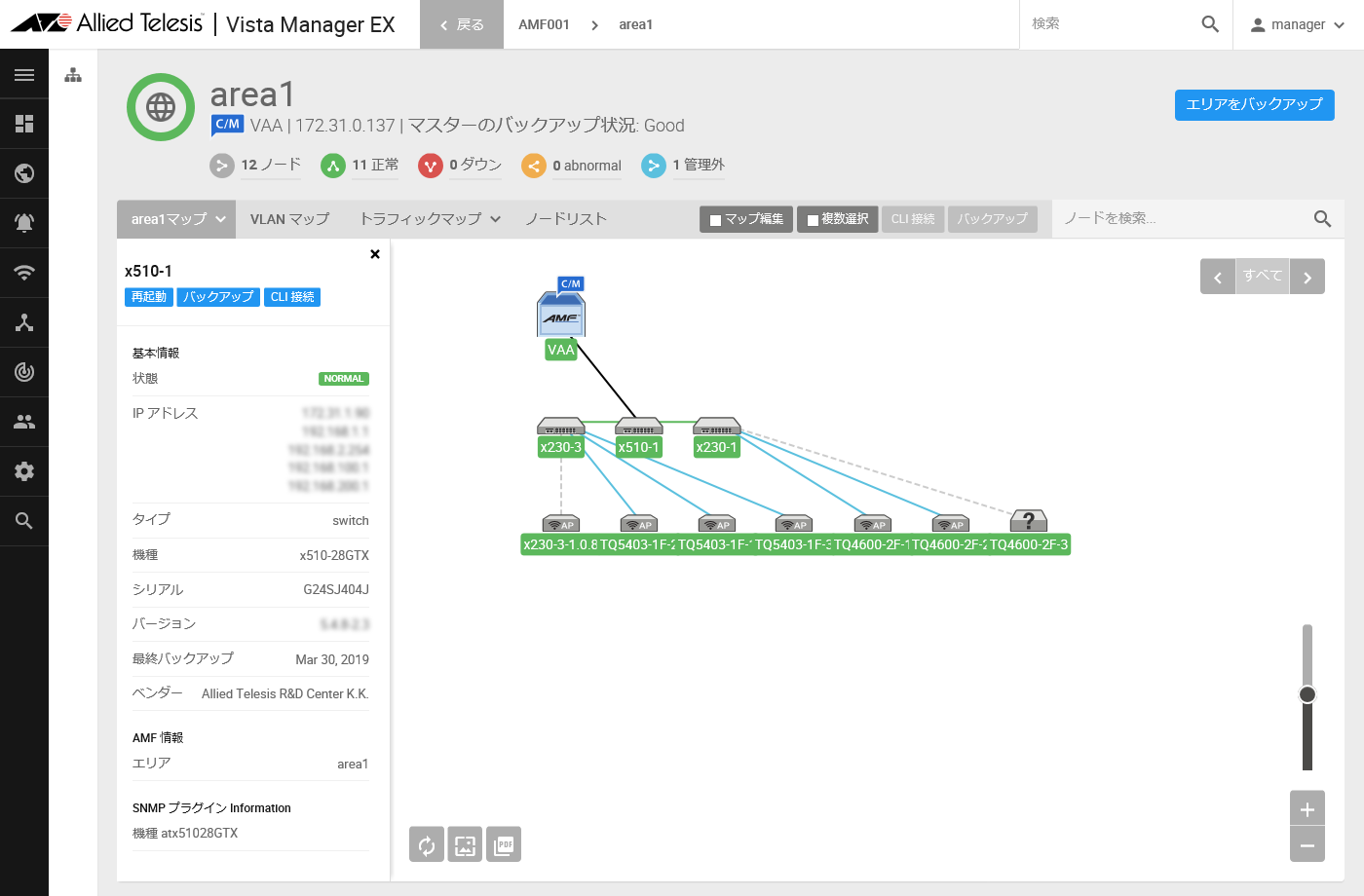

ノード情報の表示

トポロジーマップにてノードアイコンをクリックすると、ノードの情報がトポロジーマップ上にポップアップ表示されます。

Note
一般ユーザーアカウントの場合、管理者から許可されたエリアのみ表示されます。

表 4:ノードマップ サイドパネル表示
項目名
説明
ノード名 ノード名を表示します。
「再起動」ボタン 該当AMFノードの再起動を要求します。
「バックアップ」ボタン 該当AMFエリアのマスターに対し、該当ノードのAMFバックアップの実行を要求します。
「CLI 接続」ボタン
該当AMFノードのコマンドラインインターフェース(CLI)に対し接続を行います。
Note
CLI接続は、HTTPS接続でAMFコントローラー(存在しない場合はAMFマスター)を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「削除」ボタン
該当AMFノードをエリアマップから削除します。
AMFノードから応答がない場合のみ表示されます。
基本情報
状態
ノードの状態を、以下のバッジで表します。
  • NORMAL(緑)
    ノードは正常に動作しています。
  • ABNORMAL(黄)
    AMFノードはAMFセーフコンフィグで動作しています。AWCプラグインによって認識されている無線APの場合は、無線APのステータスが「探索中」です。
  • CRITICAL(赤)
    ノードがダウンしています。
IPアドレス ノード上のIPインターフェースのIPアドレスを表示します。
タイプ ノードのタイプを表示します。
機種 AMFノードの機種名を表示します。
シリアル AMFノードのシリアル番号を表示します。
S/Wバージョン AMFノードで稼働中のソフトウェアのバージョンを表示します。
最終バックアップ AMFノードのバックアップが最後に作成された日時を表示します。
ベンダー ノードのMACアドレスから推測されるベンダー名を表示します。
AMF情報
エリア ノードが所属するAMFエリア名を表示します。
type AMFゲストノードの場合、AMFゲストノードのタイプを表示します。
port AMFゲストノードの場合、AMFゲストノードが接続されているノードのポート番号を表示します。
AWCプラグインInformation
機種 AWCプラグインにて認識した無線APの機種名を表示します。
SNMPプラグインInformation
機種 SNMPプラグインにて認識したデバイスの機種名を表示します。
イベント
AMFアプリケーションプロキシー機能関連、環境しきい値超過、サービスモニタリングなどの重要なイベントを検出した際や、SNMPプラグインがAMFノードから重要なトラップを受信した際(SNMPプラグインとの連携を設定している場合)は、イベント名や件数(同じイベントが複数発生している場合)を表示します。
重要なイベントには以下の項目が含まれます。
  • AMFアプリケーションプロキシー機能(SESによるポート無効化、破棄、隔離など)
  • 環境しきい値超過(環境温度のしきい値超過、電源ユニット/ファンモジュールほかの異常など)
  • サービスモニタリング(エリアマップ上のノードのサービスの未応答など)
  • ループガード関連トラップ受信(MACアドレススラッシング検出、ループブロック、ループ警告など)
  • アクティブファイバーモニタリング機能関連トラップ受信(ファイバー警告)
サイドパネル上のイベントの種類をクリックすると、AMFノードに受信した該当のイベントのみを抜粋したイベントログ画面を表示します。
また、イベント名の右側の×ボタンをクリックすると、エリアマップのノードアイコンに表示されたイベントバッジを消去することができます。

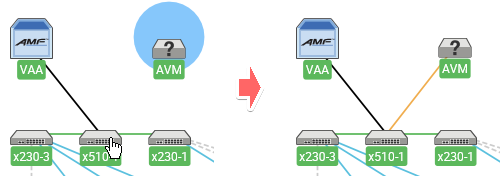

マップ編集

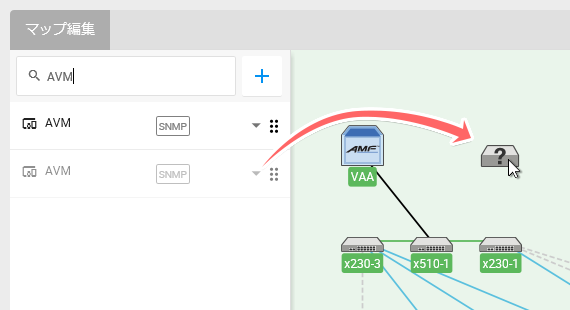

エリアマップのコンテンツ欄上部にある「マップ編集」チェックボックスにチェックを付けると、マップ編集モードに切り替わります。
マップ編集モードでは、エリアマップに自動配置されるノードアイコンの他に、AVM EX、AWCプラグイン、SNMPプラグインが認識した各種ノード(AMFノード、無線AP、無線クライアント、SNMPデバイス)を配置することができます。


■ 表示1

表 5:マップ編集モード ノード一覧
ヘッダー
検索フィールド
検索したいノード(AMFノード、無線AP、無線クライアント、SNMPデバイス)のノード名を入力します。
入力した文字列を含むノードがある場合は、検索フィールドの下に検索候補が一覧表示されます。
Note
大文字小文字は区別しません。

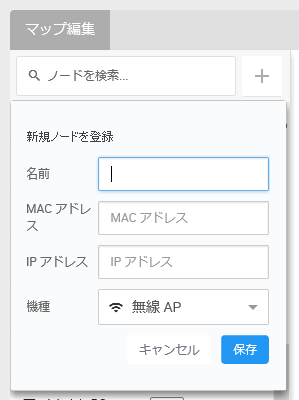

ノード登録ボタン(+アイコン)
新規ノードを独自に登録します。

  • 名前:
    ノードの表示名を入力します。
  • MACアドレス/IPアドレス:
    ノードのMACアドレス、IPアドレスのいずれか、または、両方を入力します。
    MACアドレスおよびIPアドレスは、既存のノードと重複しないものを指定してください。
  • 機種:
    ノードの機器のタイプを「無線AP」、「スイッチ」、「端末」、「ルーター」から選択します。
  • 「キャンセル」ボタン:
    新規ノードの登録を中止します。
  • 「保存」ボタン:
    指定した名前、アドレス、アイコン種別で新規ノードをノード一覧に登録します。
ノード一覧
  AVM EXまたはプラグインに認識された、またはAVM EXに独自に登録されたノードを表示します。
デフォルトでは、機種アイコン、ノード名、送信元アイコンが表示されています。
各行の三角(▼)をクリックすると、より詳細な情報を参照できます。再び三角(▲)をクリックすると、詳細表示を閉じることができます。
機種アイコン
ノードの機器のタイプを表します。
  • :スイッチ
  • :ルーター
  • :無線AP
  • :端末
  • :その他
SNMPプラグインによって認識された、無線AP、スイッチ、ルーターのいずれでもない機器(コンピューターなど)は、「その他」として表示されます。
ノード名 ノード名を表示します。
送信元
ノードを登録したシステムの種別を表示します。
複数のシステムにてノードが認識された場合には、ノードが複数行に表示されます。
  • AMF:
    AVM EXに登録されたAMFノードを表します。
  • AWC:
    AWCプラグインに登録された無線AP、または、無線APが認識した無線クライアントを表します。
  • SNMP:
    SNMPプラグインに登録されたデバイスを表します。
  • VISTA:
    マップ編集モードにて独自に登録したノードを表します。
機種 ノードの機器のタイプを表示します。SNMPプラグインによって認識された、無線AP、スイッチ、ルーターのいずれでもない機器(コンピューターなど)は、「その他」として表示されます。
マップ 該当ノードのアイコンが配置されているエリア名をすべて表示します。
MACアドレス 該当ノードのMACアドレスを表示します。
IP 該当ノードの持つIPアドレスをすべて表示します。


■ 表示2
編集中のエリアマップを表示します。

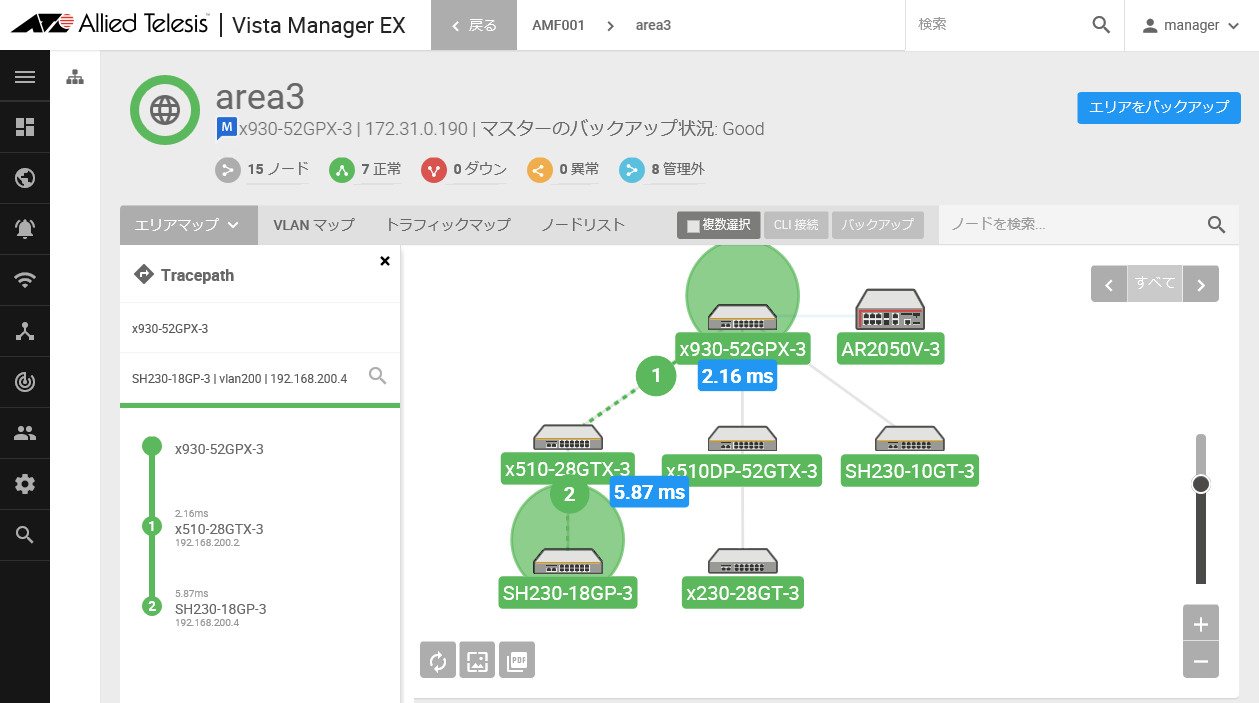

Tracepath

ノード間の通信経路をエリアマップにグラフィカルに表示するTracepathを実行します。
エリアマップタブ右側の下矢印をクリックすると表示されるサブメニューからTracepathを選択すると、Tracepathメニューが表示されます。


■ 実行例

表 6:Tracepath
項目名
説明
送信元
Tracepath送信元ノードを指定します。
送信元を指定するには、送信元のノード名を入力する、フィールドの下に表示されるドロップダウンリストからクリックして選択する、または、エリアマップのノードアイコンをクリックします。
ノードを選択すると、エリアマップのノードアイコンが緑色の円で強調表示されます。
宛先
Tracepath宛先ノードを指定します。
宛先を指定するには、宛先のノード名を入力する、フィールドの下に表示されるドロップダウンリストからクリックして選択する、または、エリアマップのノードアイコンをクリックします。
ドロップダウンリストには、宛先ノードの受信インターフェースが「ノード名 | VLAN ID | IPアドレス」の形式で表示されます。
ノードを選択すると、エリアマップのノードアイコンが緑色の円で強調表示され、結果欄にもノードが表示されます。
結果
Tracepathを実行した結果が宛先欄の下に表示されます。
応答があったノードまでのホップを緑色、応答がないノードまでのホップを赤色の線で示します。各ホップにて応答があったノード名とともに、ノードのIPアドレスと、ノード間の応答に要した時間(単位:ミリ秒)が表示されます。
また、エリアマップ上にも、送信元から宛先までの経路を緑色の破線で表示し、各ホップの番号とのノード間の応答に要した時間を表示します。

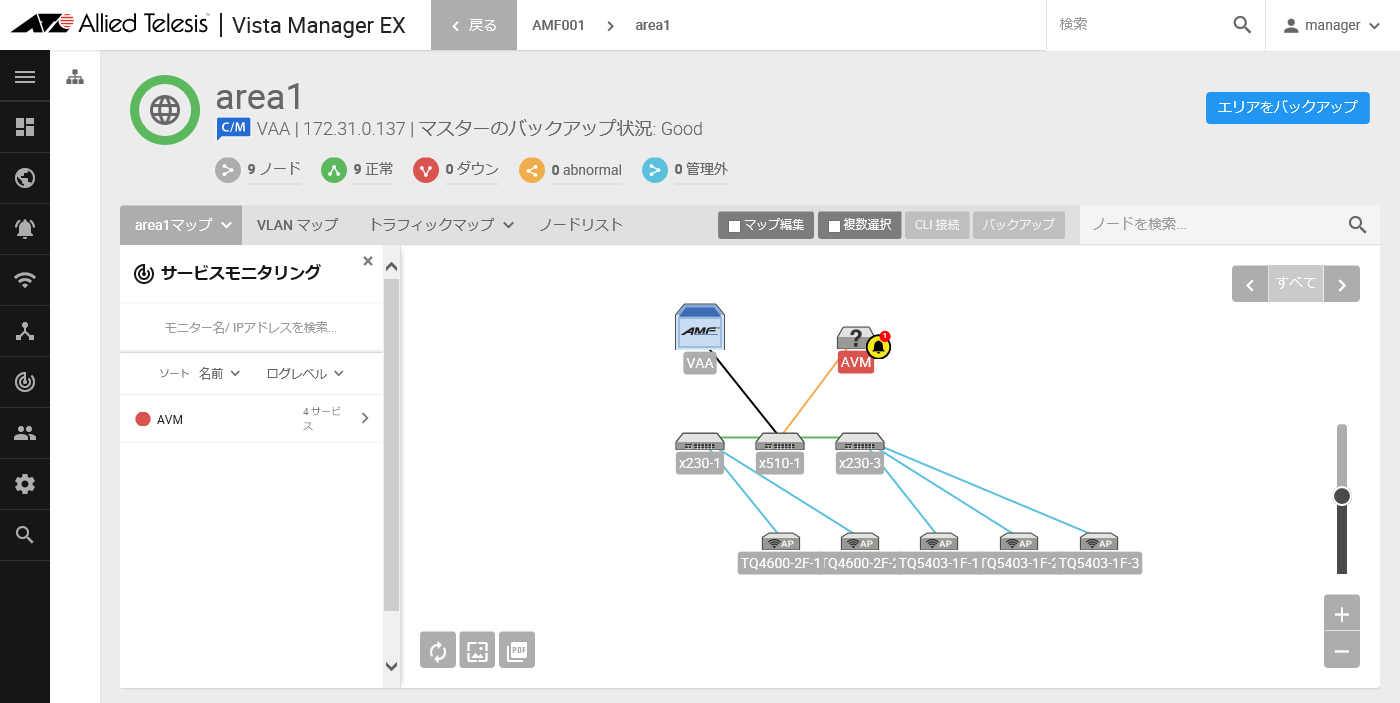

サービスモニタリング

サービスの状態を監視する、サービスモニタリングのメニューを表示します。
エリアマップの「マップ編集」にて手動で配置したノードに対し、モニターを設定することができます。ノードで実行されているサービスの状態を、一覧の表示と、エリアマップ上のアイコンのノード名で表示します。
サービスの異常を検出したモニターの対象ノードアイコンには、通知バッジが表示されます。
Note
エリアマップに自動配置されたノードに対して、本画面上でモニターを設定することはできません。

また、エリアマップで作成したモニターは、メインメニューの「サービスモニタリング」にも登録されます。
Note
メインメニューの「サービスモニタリング」で作成したモニターは、エリアマップに反映されません。


表 7:サービスモニタリング モニター一覧
ヘッダー
モニター名/ IPアドレスを検索...
検索したいモニター名を入力します。
入力した文字列を含むノードがある場合は、検索フィールドの下に検索候補が一覧表示されます。
Note
大文字小文字は区別しません。
名前
モニター名を表示します。
ヘッダーの「名前」をクリックすると、モニターを名前順で並べ替え表示します。
ログレベル
サービスの状態を表示します。
ヘッダーの「ログレベル」をクリックすると、モニターを名前順で並べ替え表示します。
モニター一覧
モニター状態
モニターの状態を、丸の色で表します。
  • 緑:モニターに登録されたサービスは、すべて正常に動作しています。
  • 赤:モニターに登録されたサービスのいずれかに異常が発生しています。
  • 水色:モニターに登録されたサービスのいずれも、状態をまだ確認していないか、確認を実行中です。
ノード名
モニター対象のノード名を表示します。
ノードの行をクリックすると、モニター詳細表示が現れます。
エリアマップ上の対象ノードアイコンをクリックしても、同様にモニター詳細を表示できます。
X サービス モニターに登録されたサービスの数を表示します。
モニター詳細
  モニターの監視対象であるノードの概要と、各サービスの動作状況を表示します。

モニター状態
モニターの状態を、丸の色で表します。
  • 緑:モニターに登録されたサービスは、すべて正常に動作しています。
  • 赤:モニターに登録されたサービスのいずれかに異常が発生しています。
  • 水色:モニターに登録されたサービスのいずれも、状態をまだ確認していないか、確認を実行中です。
モニターメニュー
モニターに対する操作を行います。

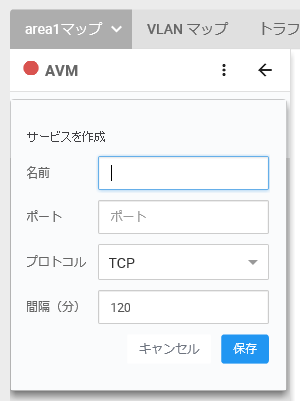

  • サービスを作成:モニターの監視対象のサービスを作成します。

    • 名前:サービスの管理上の名前を1~20文字で入力します。
    • ポート:監視対象のサービスのTCP/UDPポート番号を1~65535の値で指定します。
    • プロトコル:監視対象のサービスのプロトコルをTCPまたはUDPから選択します。デフォルトはTCPです。
    • 間隔(分):監視の間隔を1~1440の値で指定します(単位:分)。
    • 「キャンセル」ボタン:新規モニターの設定を破棄します。
    • 「保存」ボタン:新規モニターの設定を保存します。
  • 今すぐ確認:モニターの監視対象のサービスの状況を今すぐ確認します。
  • モニターを無効化/有効化:該当のモニターを無効に、または、有効にします。
  • ログを表示:該当のモニターに関連するログを表示します。
「戻る」ボタン(矢印アイコン) モニター一覧に戻ります。
IPアドレス 監視対象のIPアドレスを表示します。
ホスト状態 監視対象のホストの状態をup(動作中)、down(停止中)、unknown(不明)で表示します。
X サービス モニターに登録されたサービスの数を表示します。
イベントを表示 該当のモニターに関連する未読のイベントログを表示します。

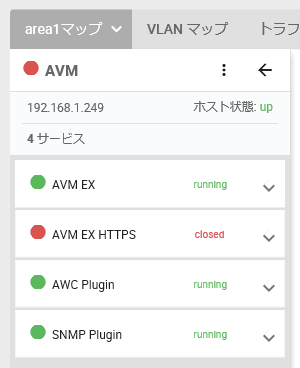

モニター詳細 - サービス一覧
  監視中のサービスの一覧を表示します。
一覧の各行をクリックすると、該当のサービスの詳細が表示されます。
モニター状態
モニターの状態を、丸の色で表します。
  • 緑:モニターに登録されたサービスは、すべて正常に動作しています。
  • 赤:モニターに登録されたサービスのいずれかに異常が発生しています。
  • 水色:モニターに登録されたサービスのいずれも、状態をまだ確認していないか、確認を実行中です。
名前 サービスの管理上の名前を1~20文字で入力します。
状態
サービスの状態を表示します。
  • running(実行中):サービスからの応答を確認できました。サービスは正常に動作しています。
  • closed(停止):指定ポートで待機しているアプリケーションはありません。
  • unresponsive(応答なし):サービスが応答していません。
  • filtered(フィルター):サービスとの通信がファイアウォールなどによりブロックされました。
  • unreachable(到達不能):サービスに到達できません。
  • indeterminate(不明):サービスの状態が不明です(フィルター/応答あり/待機アプリケーション無し)。
  • unchecked(未チェック):サービスの状態を確認していません。確認を実行中のものも含まれます。
  • error(エラー):サービスのモニタリングにエラーが発生しました。

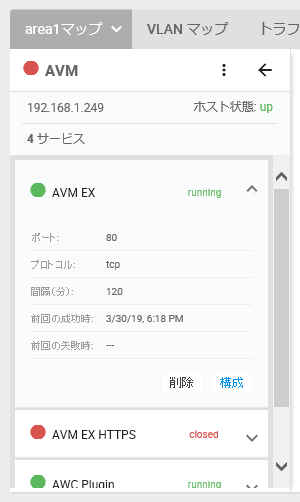

モニター詳細 - サービス詳細
  監視対象のサービスの詳細を表示します。

ポート 監視対象のサービスのTCP/UDPポート番号を表示します。
プロトコル 監視対象のサービスのプロトコル(TCP/UDP)を表示します。
間隔(分) 監視の間隔を表示します。
前回の成功時 サービスから正常な応答を確認した最新の日時を表示します。
前回の失敗時 サービスから正常な応答を確認できなかった最新の日時を表示します。
「削除」ボタン 表示中のサービスの設定を削除します。
「構成」ボタン 表示中のサービスの設定を編集します。

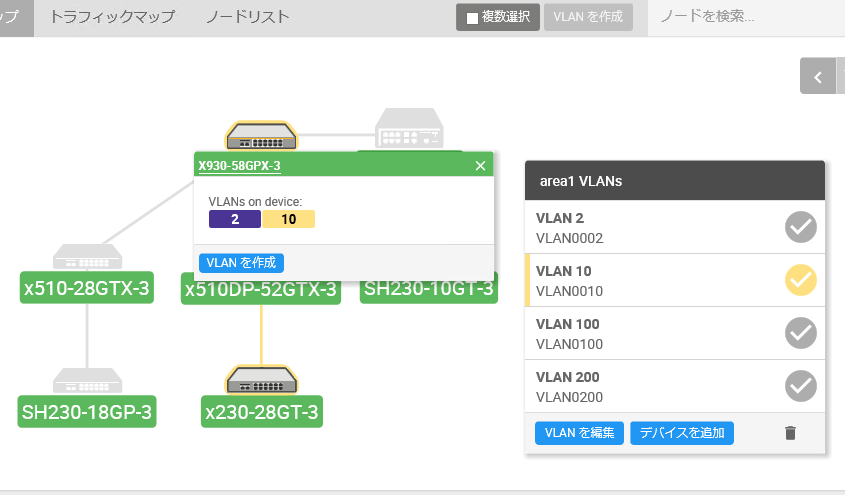

VLANマップ

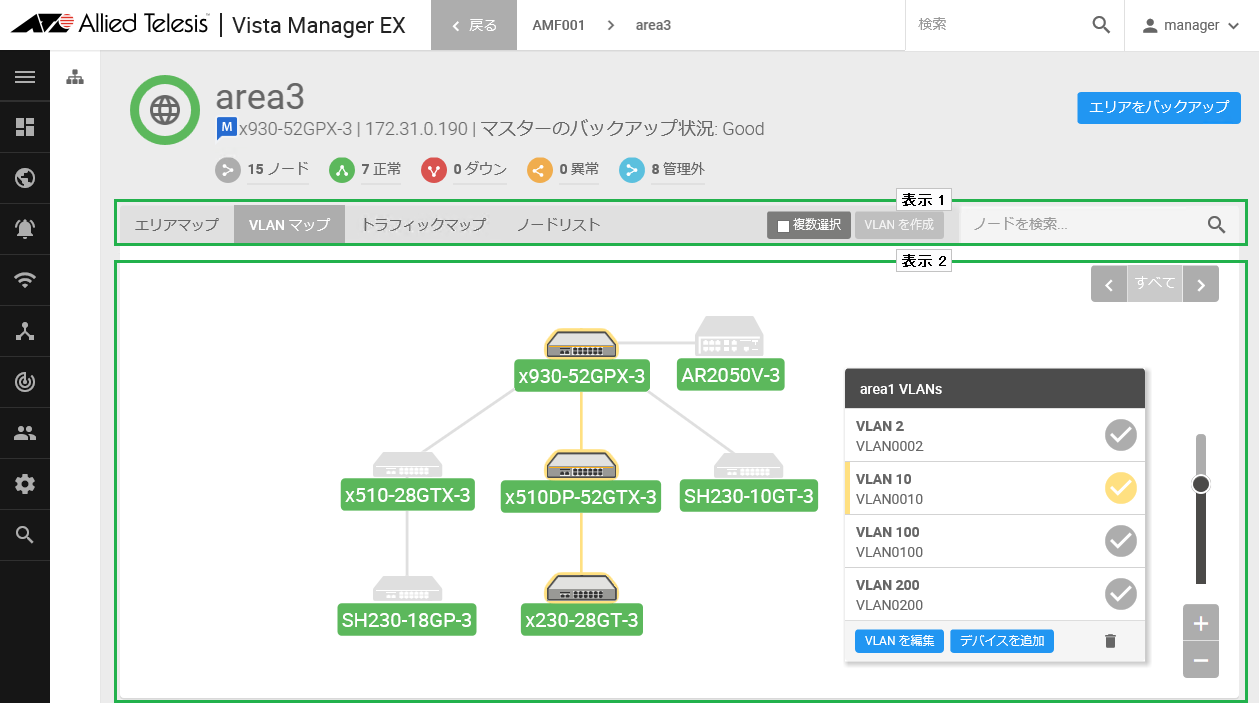

エリアマップ上部のタブからVLANマップをクリックすると、AMFエリアに所属するAMFノードのVLAN設定をグラフィカルに表示します。コンテンツ欄にはAMFエリア内のノードのトポロジーマップと、設定されているVLANの一覧が表示されます。
Note
VLANマップを使用するには、AMFノードにてファームウェアバージョン5.4.7-2.4以降が必要となります。
VLANマップをサポートしていないファームウェアを使用しているAMFノード、または、VLANをサポートしていないAMFノードのノードアイコンには、「!」のバッジが表示されます。


■ 表示1

表 8:VLANマップ
項目名
説明

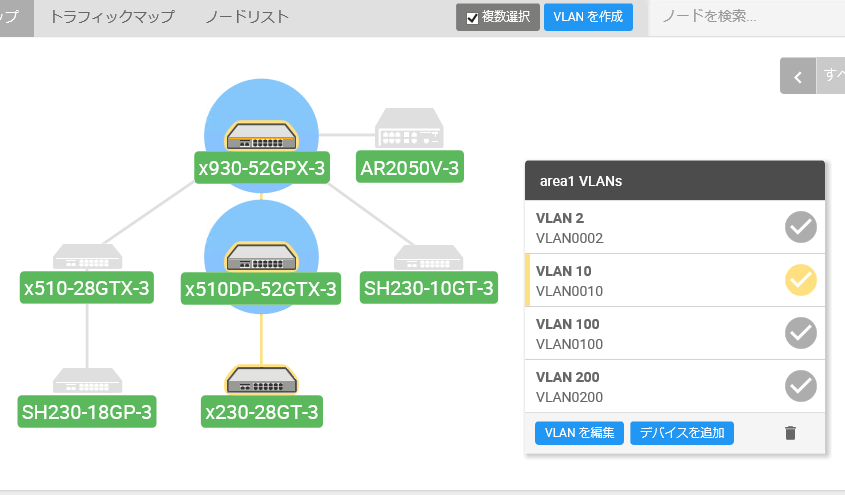

「複数選択」チェックボックス
複数のAMFノードに対してVLAN設定を行う際に使用します。
チェックありにした場合、ノードアイコンをクリックするとノードアイコンに水色のマーカーが付きます。マーカーの付いたノードアイコンをもう一度クリックすると、ノードアイコンのマーカーが消えます。
マーカーの付いたノードアイコンがある状態で、「VLAN を作成」ボタン、コンテンツ欄のVLAN一覧の「VLAN を編集」ボタン、または「デバイスを追加」ボタンをクリックすると、複数のノードに対してコマンドを実行することができます。

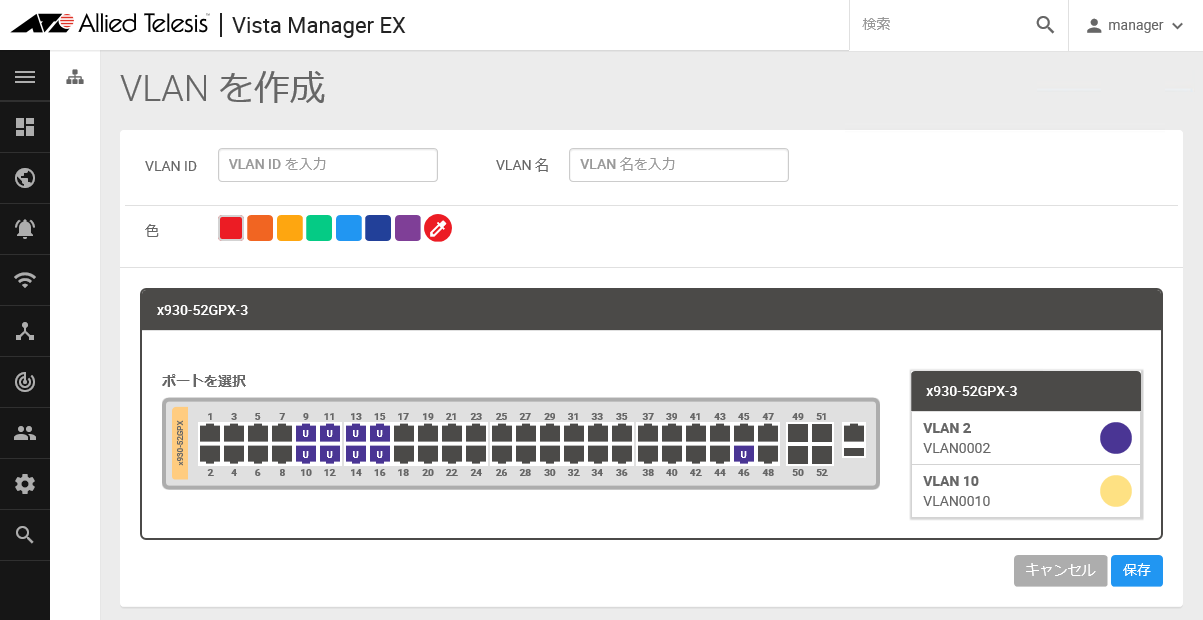

「VLAN を作成」ボタン 選択したAMFノードに新しいVLANを作成します。
ノードを検索...
検索したいAMFノード名を入力します。
入力した文字列を含むAMFノード名が1つだけある場合は、エリアマップが該当のノードアイコンを中心に拡大表示されます。
入力した文字列を含むAMFノード名が複数ある場合は、検索フィールドの下に検索候補が「ノード名 | AMFネットワークのIPアドレス」の形式(例:「node1 | xxx.xxx.xxx.xxx」)で一覧表示されます。一覧から目的のAMFノード名をクリックすると、エリアマップが該当のノードアイコンを中心に拡大表示されます。
Note
大文字小文字は区別しません。


■ 表示2
AMFエリア内のAMFノード同士のトポロジーマップを表示します。

表 9:トポロジーマップ
項目名
説明
トポロジーマップ AMFエリア内のAMFノードがトポロジーマップに表示されます。
VLANリスト
AMFエリア内のAMFノードに設定されているVLANを表示します。
VLAN IDの右側のチェックボタンをクリックしてチェックを入れると、トポロジーマップにて、該当のVLAN IDの設定があるAMFノードのノードアイコン、および、ノードの接続線をVLANごとに色分けして強調表示します。
VLANリストのVLANは、最大5つまで同時に選択できます。
ノードアイコン
アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。
複数のVLAN IDが選択されている場合は、VLANリストにてマウスポインターを置いたVLAN IDに所属しているAMFノードのノードアイコンを色付きで強調表示します。
選択したVLAN IDのいずれにも所属していないAMFノードアイコンは半透明表示されます。
ノードの接続線
ノード間のリンクが選択したVLAN IDに所属している場合、ノード間の接続線を選択したVLAN IDと同じ色で表示します。
1つのリンクが複数のVLAN IDに所属している場合は、VLAN IDごとに色分けして複数の線で表示します。
選択したVLAN IDのいずれにも所属していない接続線は薄いグレーで表示されます。
距離
AMFマスターからのAMFノードの距離(ホップ数)によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。
右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。

「VLAN を編集」ボタン
VLANリストにて選択したVLAN IDの設定を行います。
「複数選択」チェックボックスにチェックを入れてAMFノードを選択した状態では、対象のAMFノードに対して、AMFノードを選択していない状態では、選択したVLAN IDが設定されたAMFノードに対して、VLANを割り当てるポートを選択します。
「デバイスを追加」ボタン
「複数選択」チェックボックスにチェックを入れたAMFノードに対して、VLANリストにて選択したVLAN IDの設定を追加します。
複数のVLAN IDを指定することはできません。

「VLAN を削除」ボタン
「複数選択」チェックボックスにチェックを入れたAMFノードから、VLANリストにて選択したVLAN IDの設定を削除します。
複数のVLAN IDを指定することはできません。

拡大/縮小ボタン
VLANマップを拡大(+)または縮小(-)表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。


AMFノードのVLAN情報の表示

VLANマップにてノードアイコンをクリックすると、AMFノードに設定されたVLAN IDがVLANマップ上にポップアップ表示されます。

表 10:VLAN情報
項目名
説明
ノード名
ノード名を表示します。
ノード名をクリックすると、該当のAMFノードのノード情報画面が表示されます。
AMFノードにAMFゲストノードが接続されている場合は、該当のAMFノードのノードマップが表示されます。
VLANs on device
AMFノードに設定されているVLANを一覧表示します。
VLANは、VLANIDが小さい順に最大で50件まで表示されます。
VLAN IDまたはVLAN名をクリックすると、トポロジーマップにて、該当のVLAN IDの設定があるAMFノードのノードアイコン、および、ノードの接続線をVLANごとに色分けして強調表示します。
VLANリストのVLANは、最大5つまで同時に選択できます。
Note
AVM EXはVLANをVLAN IDで識別します。あるVLAN IDに対して、複数のAMFノードに対してコマンドラインインターフェースから異なるVLAN名を設定した場合、AVM EXのVLANマップ上では同じVLANとして取り扱い、いずれかのAMFノードの設定に準じてVLAN名を表示します。
「VLAN を作成」ボタン 選択したAMFノードに新しいVLANを作成します。


VLANの作成・編集

VLANマップにて「VLAN を作成」ボタン、「VLAN を編集」ボタンをクリックすると、選択したAMFノードの「VLANを作成」「VLANを編集」画面が表示されます。
「VLANを作成」画面・「VLANを編集」では、VLAN ID、VLAN名、AVM EXでの表示色の設定ができます。
また、「VLANを作成」画面・「VLANを編集」画面とも、ポートVLAN(タグ付きおよびタグなし)の割り当てができます。
Note
AVM EXはVLANをVLAN IDで識別します。あるVLAN IDに対して、複数のAMFノードに対してコマンドラインインターフェースから異なるVLAN名を設定した場合、AVM EXのVLANマップ上では同じVLANとして取り扱い、いずれかのAMFノードの設定に準じてVLAN名を表示します。
なお、VLANの作成画面では、AMFエリア内で既に使用されているVLAN IDを設定することはできません。
Note
一度作成されたVLAN ID、VLAN名、色は変更することができません。VLAN ID、VLAN名、または色を変更する場合は、一旦AMFエリア内のノードからVLANを削除して、再度設定する必要があります。

表 11:VLANを作成・編集
項目名
説明
VLAN ID
VLANのVLAN IDを表示します。
VLAN作成時は、2~4094の半角数字で入力します。
「VLANを編集」画面では変更できません。
VLAN 名
VLANの名前を表示します。
VLAN作成時は、作成するVLANの名前を32文字以内の半角英数字または記号(! # $ % & ' ( ) * + , - . / : ; < = > @ [ \ ] ^ _ ` { | } ~)で入力します。VLAN名は大文字・小文字を区別します。省略した場合は、「VLANXXXX」(XXXXは4桁のVLAN ID)となります。
VLAN編集時は変更できません。
Note
AMF機器では、大文字・小文字が異なるだけのVLAN名を重複して設定することはできません(例:Japanとjapanなど)。登録済みのVLANと大文字・小文字が異なるだけのVLAN名は使用しないでください。

VLANマップ上で表示する色です。

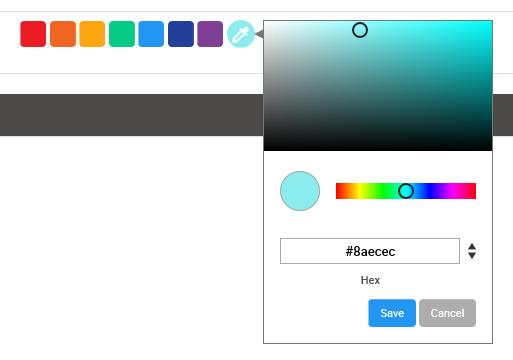

VLAN作成時は、表示色を赤から紫の7色から選択するか、右端の色選択ツールで任意の色を選択することができます。

「VLANを編集」画面では変更できません。
Select Ports
作成中のVLANに所属するポートを選択します。
選択したAMFノードのポート面を模式化した図が表示され、各ポートが所属するVLANを色で示します。
ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。

また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。
VLANリスト AMFノードに登録されたVLAN ID、VLAN名と、ポートが所属しているVLANを示す色を表示します。


トラフィックマップ

エリアマップ上部のタブからトラフィックマップをクリックすると、AMFエリアに所属するAMFノード間のリンクの速度、使用率をグラフィカルに表示します。コンテンツ欄にはAMFエリア内のノードのトポロジーマップと、トラフィックモニターパネルが表示されます。
また、コンテンツ欄上部の「トラフィックマップ」タブ右側の矢印をクリックするとサブメニューが表示されます。サブメニューの「アドバンスト」を選択し、アドバンストトラフィックモニタリングを有効にすると、AMF機器に対してsFlowの設定を行ったり、sFlowに基づいたデバイスのポートごとのトラフィック使用率を表示したりすることができます。
トラフィックモニターパネル上部の「プロトコルマップ」タブをクリックすると、「プロトコルマップ」に表示を切り替えることができます。
Note
トラフィックマップを使用するには、AMFノードにてファームウェアバージョン5.4.7-2.4以降が必要となります。
トラフィックマップをサポートしていないファームウェアを使用するAMFノード同士の接続線には、「!」のバッジが表示されます。
また、AMF仮想リンクのトラフィック表示は未サポートとなります。AMF仮想リンクの接続線には、「!」のバッジが表示されます。
Note
トラフィックマップを表示すると、トポロジーマップに表示されているAMFノードのコンフィグに、AMF接続ポートのインターフェースに対する「rmon collection history」設定が追加されます。
本設定はトラフィック情報を収集するためのものですので、無効にしないでください。

表 12:トラフィックマップ
項目名
説明
トポロジーマップ AMFエリア内のAMFノードがトポロジーマップに表示されます。
ノードアイコン
アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。
AVM EXをsFlowコレクターとして有効に設定されているAMF機器のアイコンには緑色のsFlowバッジが、sFlowコレクターとしてAVM EX以外を設定されているAMF機器のアイコンには灰色のsFlowバッジが表示されます。

ノードの接続線
ノード間のトラフィックを表示します。
  • 速度
    リンクの速度を接続線の太さで示します。10/100Mbps、1Gbps、10Gbps、40Gbpsの4段階で表します。
  • 使用率
    リンクの使用率を接続線の色で示します。0~25%、25~50%、50~75%、75~100%の4段階で表します。
接続線は間で2つに分かれており、例えばノードA-ノードB間のリンクでは、ノードA寄りの半分がノードAからの送信(ノードBへの受信)、ノードB寄りの半分がノードBからの送信(ノードAへの受信)の使用率を表します。

また、ノードの接続線をクリックすると、リンク使用率グラフがポップアップ表示されます。

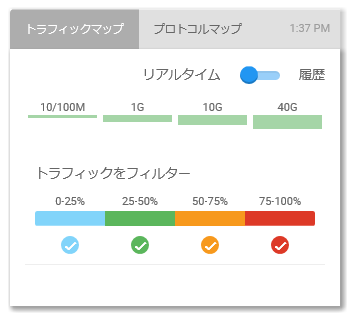

トラフィックモニターパネル
トラフィックマップ表示を操作するパネルです。
ノード間のトラフィックの速度・使用率を示す接続線の太さや色、トランクグループを示す輪といった、トラフィックマップ上の表示の凡例を表します。
トラフィックの使用率によるフィルタリング、現在のトラフィックと過去のトラフィックの表示切り替え、デバイス名の表示切り替えをここで行います。

  • トラフィックフィルター
    トラフィックの使用率によって、トラフィックマップの表示をフィルタリングすることができます。
    水色(0~25%)、緑色(25~50%)、黄色(50~75%)、赤色(75~100%)の凡例の下のチェックをクリックすると、該当の使用率帯の接続線の表示・非表示が切り替わります。
  • リアルタイム/履歴表示切り替え
    現在のトラフィック状況と、過去の一定期間内のトラフィック状況の表示を切り替えます。
    過去のトラフィックは1週間前までさかのぼることができます。

    パネル下部の曜日(S M T W T F Sはそれぞれ日曜日~土曜日に対応)と、スライダーで時刻を選択すると、該当の日時のトラフィック状況が表示されます。
  • デバイス名
    AMFノードのノード名表示の有無を切り替えます。チェックボックスにチェックを入れるとトラフィックマップにノード名が表示されます。
トラフィックモニターパネル上部の「プロトコルマップ」タブをクリックすると、「プロトコルマップ」に表示を切り替えることができます。

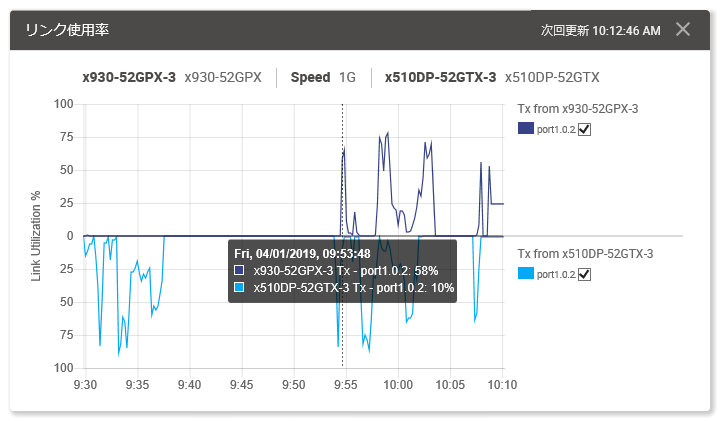

リンク使用率グラフ
ノードの接続線をクリックすると、ノード間のリンク使用率グラフが表示されます。
グラフ内にマウスポインターを置くと、該当時点での各AMFノードからの送信トラフィックのリンク使用率をポップアップ表示します。


アドバンストトラフィックモニタリング

コンテンツ欄上部の「トラフィックマップ」タブ右側の矢印をクリックするとサブメニューが表示されます。サブメニューの「アドバンスト」を選択し、アドバンストトラフィックモニタリングを有効にすると、コンテンツ欄左側に「トラフィックモニタリング」サイドパネルが表示されます。
AMF機器に対してsFlowの設定を行ったり、sFlowに基づいたデバイスのポートごとのトラフィック使用率を表示したりすることができます。
Note
sFlowとポートミラーリングを同一AMFノード上で同時に使用することはできません。ポートミラーリングを設定しているAMFノードでは、後述のsFlowポートの有効化を行わないでください。


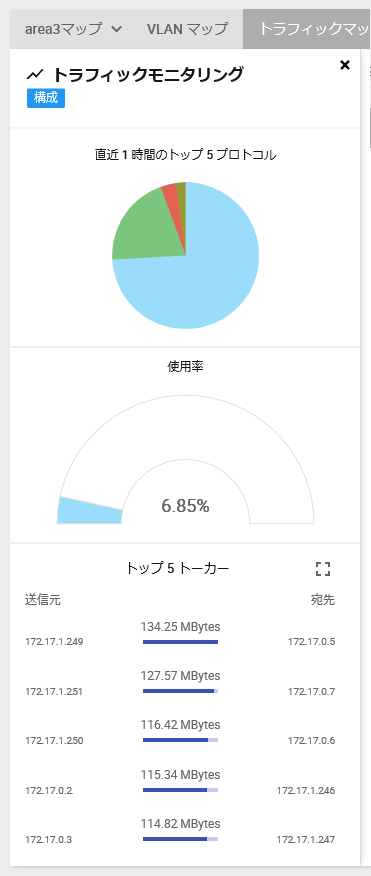

■ トラフィックモニタリング サイドパネル
アドバンストトラフィックモニタリングを有効にした際の初期状態では、エリアのトップ5インターフェースを表示します。
直近で使用率が高い送信ポートインターフェースを上位5件まで、インターフェースのノード名、ポート名と使用率を表示します。
Note
sFlowエージェントから収集したサンプルに基づきます。sFlowによるモニター対象として設定されていないポートは表示されません。


sFlowエージェントが設定されたAMFノードのノードアイコンをクリックすると、該当AMFノードのsFlow監視ポートで送受信されたトラフィックの統計がサイドパネルに表示されます。

表 13:トラフィックモニタリング サイドパネル表示
×ボタン サイドパネルを閉じます。
「構成」ボタン 選択したAMFノードのスイッチポートごとにsFlowによるサンプリングの有効/無効を設定できます。
直近1時間のトップ5プロトコル
該当AMFノード上のトラフィックのうち、直近の1時間でトラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。
円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。

また、円グラフをクリックすると、「トップ5プロトコル」ダイアログにグラフを拡大表示します。

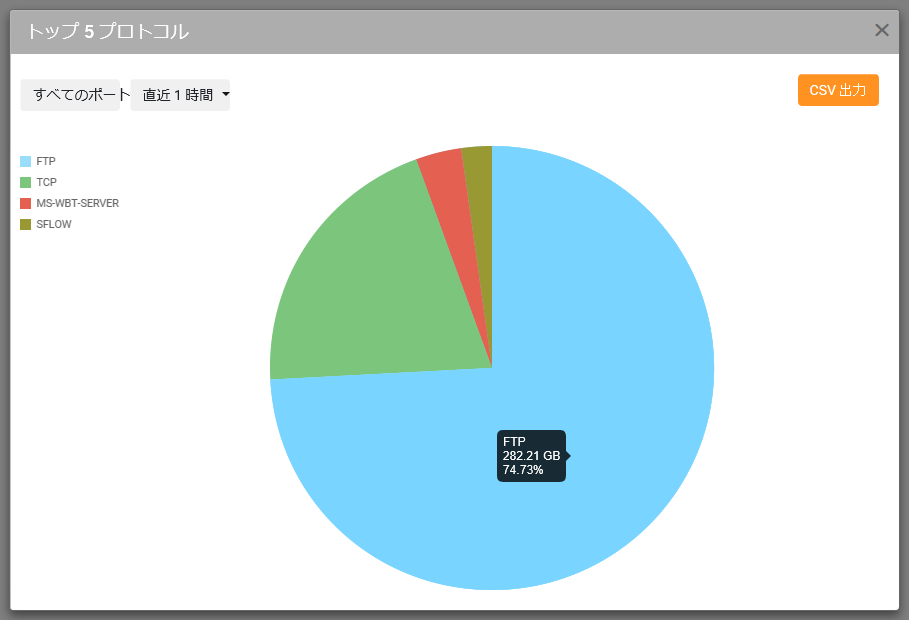

■「トップ5プロトコル」ダイアログ

  • ポート:
    ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All(すべてのポート)」またはポート別で選択できます。デフォルトは「すべてのポート」です。
    集計期間:
    ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
    集計期間は、直近1時間、24時間、7日から選択できます。デフォルトは直近1時間です。
  • 円グラフ:
    ダイアログ中央に、集計期間内でトラフィック量の大きいプロトコルの上位5つまでの割合を円グラフに表示します。
    プロトコルを表す色の凡例は、ダイアログ左側に表示されます。
    また、円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。
  • 「CSV出力」ボタン:
    トップ5プロトコルをCSV形式でファイルに出力します。
  • ×ボタン:
    右上の×ボタンをクリックすると、ダイアログを閉じます。
使用率
該当AMFノードのインターフェースの使用率を扇形の帯グラフで表示します。
また、使用率グラフをクリックすると、「使用率トップ5インターフェース」ダイアログを表示します。

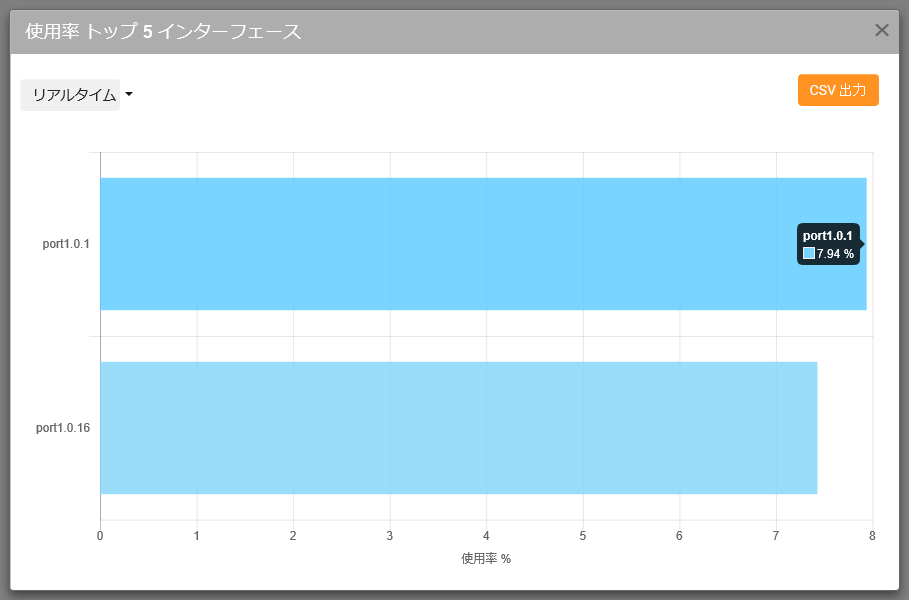

■「使用率トップ5インターフェース」ダイアログ

  • ポート:
    ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All(すべてのポート)」またはポート別で選択できます。デフォルトは「すべてのポート」です。
  • 集計期間:
    ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
    リアルタイムを選択すると、その時点の情報をグラフに反映します。
  • グラフ
    該当AMFノードのインターフェースのうち、使用率が高いインターフェースのうち上位5つまでを帯グラフに表示します。
    また、帯グラフの帯にマウスポインターを置くと、インターフェース名、使用率をポップアップ表示します。
  • 「CSV出力」ボタン:
    使用率トップ5インターフェースをCSV形式でファイルに出力します。
  • ×ボタン:
    右上の×ボタンをクリックすると、ダイアログを閉じます。
トップ5トーカー
該当AMFノードをトラフィックの通過するトーカー(送信元・宛先アドレスの組み合わせ)のうち、トラフィック量の大きい上位5つまでを表示します。
送信元アドレス、宛先アドレスの間に、トラフィック量と、最もトラフィック量の大きいトーカーに対する該当トーカーのトラフィック量の比率を帯グラフで表します。
また、トップ5トーカーの右上のアイコンをクリックすると、「トップ5トーカー」ダイアログを表示します。

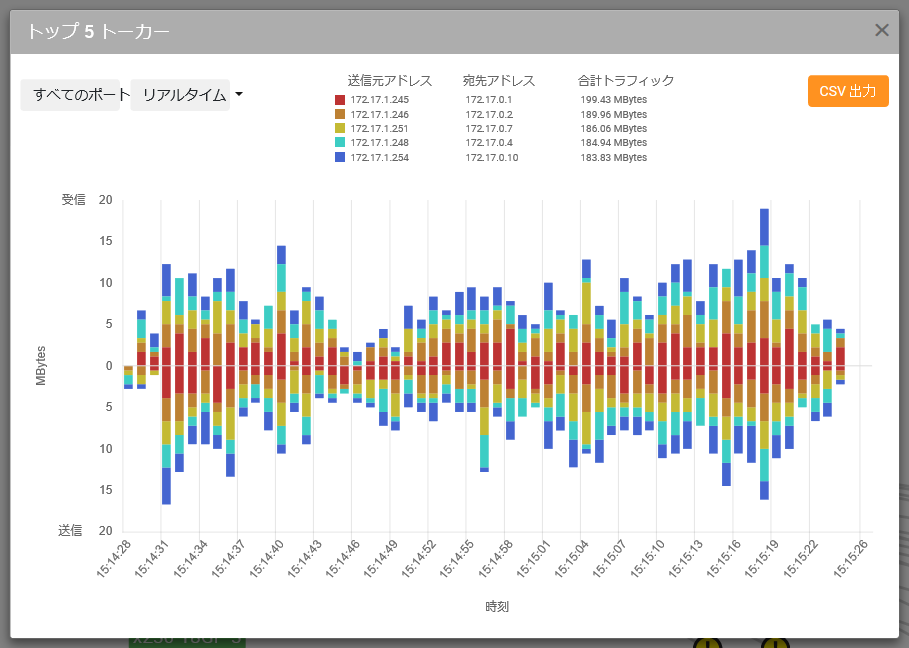

■「トップ5トーカー」ダイアログ

  • ポート:
    ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All(すべてのポート)」またはポート別で選択できます。デフォルトは「すべてのポート」です。
    集計期間:
    ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
    リアルタイムを選択すると、その時点の情報をグラフに反映します。
  • グラフ:
    横軸に時刻を、縦軸の上下に受信・送信のトラフィック量を積層グラフに表します。トーカーを表す色の凡例は、ダイアログ上部に表示されます。また、凡例には、受信・送信のトラフィック量を合計して表示します。
  • 「CSV出力」ボタン:
    トップ5トーカーをCSV形式でファイルに出力します。
  • ×ボタン:
    右上の×ボタンをクリックすると、ダイアログを閉じます。


■ sFlowポートの有効化/無効化
「構成」ボタンをクリックすると、該当のAMFノードのポートインターフェースのうち、どのインターフェースを監視対象とするか選択できます。

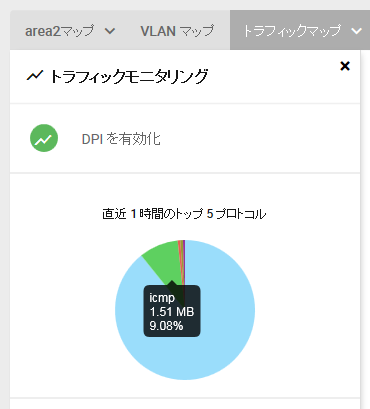

■ DPIによるトラフィックモニタリング
AMFノードがAT-AR3050S、AT-AR4050Sの場合、sFlowに替わって、アプリケーションコントロール(DPI:ディープパケットインスペクション)によりトラフィックの分析を行います。

表 14:DPIトラフィックモニタリング サイドパネル表示
×ボタン サイドパネルを閉じます。
DPIを有効化 選択したAMFノードに対し、DPIによるサンプリングの有効、無効を選択します。DPIの設定の状態は、アイコンの色で表されます。緑色は有効、灰色は無効を意味します。
直近1時間のトップ5プロトコル
該当AMFノード上のトラフィックのうち、直近の1時間でトラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。
円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。
また、円グラフをクリックすると、「トップ5プロトコル」ダイアログにグラフを拡大表示します。

■「トップ5プロトコル」ダイアログ

  • 集計期間:
    ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
    集計期間は、直近1時間、24時間、7日から選択できます。デフォルトは直近1時間です。
  • 円グラフ:
    ダイアログ中央に、集計期間内でトラフィック量の大きいプロトコルの上位5つまでの割合を円グラフに表示します。
    プロトコルを表す色の凡例は、ダイアログ左側に表示されます。
    また、円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。
  • 「CSV出力」ボタン:
    トップ5プロトコルをCSV形式でファイルに出力します。
  • ×ボタン:
    右上の×ボタンをクリックすると、ダイアログを閉じます。

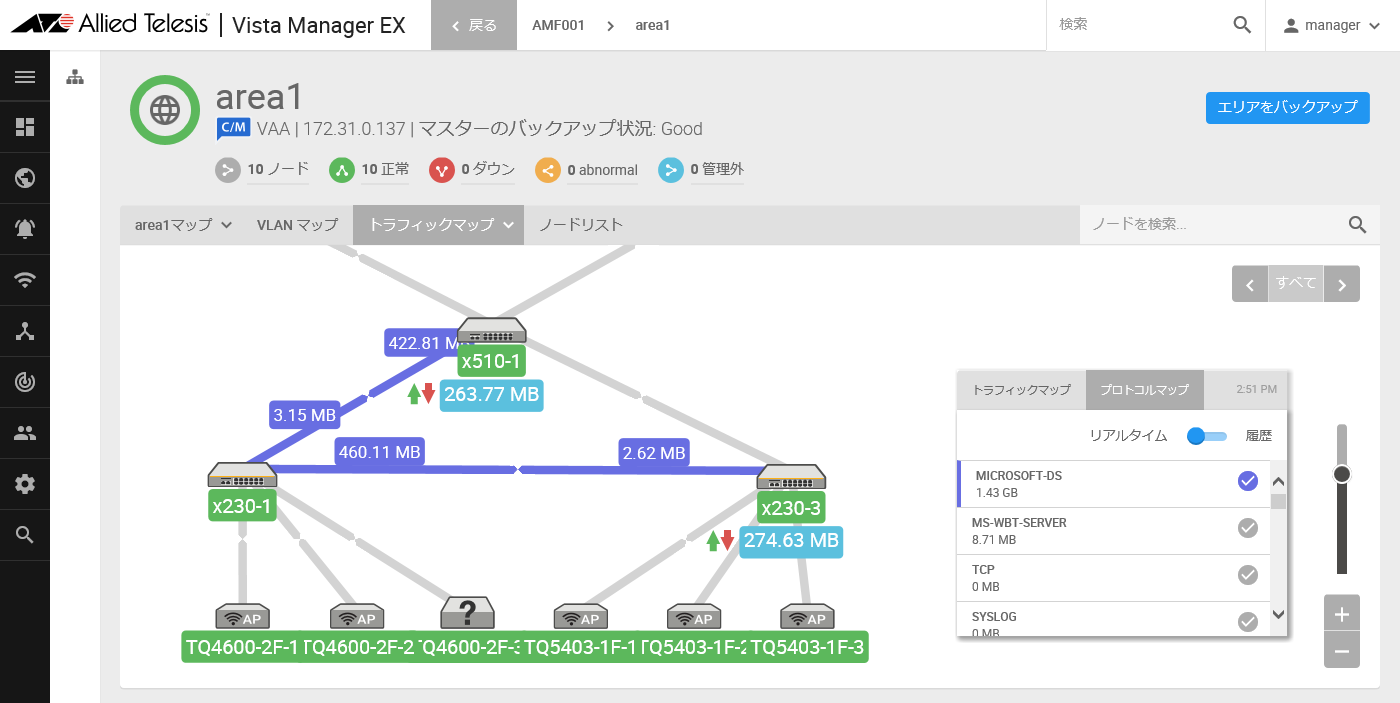

プロトコルマップ

トラフィックモニターパネル上部の「プロトコルマップ」タブをクリックすると、プロトコルマップ表示に切り替えることができます。

表 15:プロトコルマップ
項目名
説明
トポロジーマップ AMFエリア内のAMFノードがトポロジーマップに表示されます。
ノードアイコン
アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。
ノードの接続線
プロトコルモニターパネルで選択したプロトコルのトラフィックを表示します。
接続線は間で2つに分かれており、例えばノードA-ノードB間のリンクでは、ノードA寄りの半分がノードAからの送信(ノードBへの受信)、ノードB寄りの半分がノードBからの送信(ノードAへの受信)のトラフィックを表します。それぞれの接続線の上には、該当プロトコルのトラフィック量が表示されます。
プロトコルモニターパネル
プロトコルマップの表示を操作するパネルです。

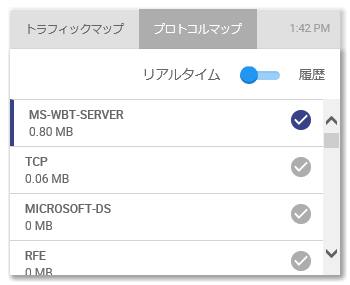

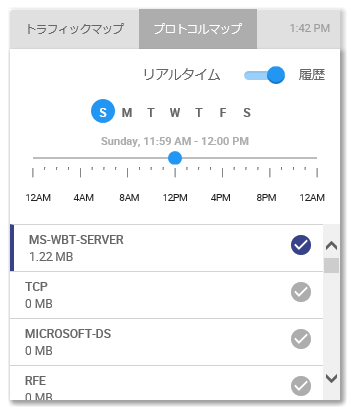

  • リアルタイム/履歴表示切り替え
    現在のプロトコルごとのトラフィック状況と、過去の一定期間内のプロトコルごとのトラフィック状況の表示を切り替えます。
    過去のトラフィックは1週間前までさかのぼることができます。

    パネル下部の曜日(S M T W T F Sはそれぞれ日曜日~土曜日に対応)と、スライダーで時刻を選択すると、該当の日時のプロトコルごとのトラフィック状況が表示されます。
  • プロトコル名
    表示するプロトコルを一覧から選択します。
プロトコルマップモニターパネル上部の「トラフィック」タブをクリックすると、「トラフィック」に表示を切り替えることができます。


ノードリスト

エリアマップ上部のタブからノードリストをクリックすると、エリア内に存在するノードの一覧が表示されます。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

表 16:ノードリスト
項目名
説明
状態
ノードの状態は、ノード名の各行左端の帯の色で分類されます。

  • ノードは正常に動作しています。

  • AMFノードはAMFセーフコンフィグで動作しています。AWCプラグインによって認識されている無線APの場合は、無線APのステータスが「探索中」です。

  • ノードがダウンしています。
ノード名
ノード名を表示します。
AMFノードの場合、ノード名をクリックすると、該当のAMFノードのノード情報画面が表示されます。AMFノードにAMFゲストノードが接続されている場合は、該当のAMFノードのノードマップが表示されます。
機種 AMFノードの機種名を表示します。
シリアル番号 AMFノードのシリアル番号を表示します。
S/Wバージョン AMFノードで稼働中のソフトウェアバージョンを表示します。
ゲストノード数 AMFノードに接続しているゲストノード数を表示します。
最終バックアップ バックアップの状況を表示します。
削除
該当AMFノードをエリアマップから削除します。
AMFノードから応答がない場合のみ表示されます。
「バックアップ」ボタン 該当AMFエリアのマスターに対し、ノードのAMFバックアップの実行を要求します。
「再起動」ボタン 該当AMFノードの再起動を要求します。
「CLI 接続」ボタン
該当AMFノードのコマンドラインインターフェース(CLI)に対し接続を行います。
Note
CLI接続は、HTTPS接続でAMFコントローラー(存在しない場合はAMFマスター)を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。

状態、ノード名以外の項目はAMFノードにのみ表示されます。



(C) 2017-2019 アライドテレシスホールディングス株式会社

PN: 613-002428 Rev.P
