AVM EX編 / 画面リファレンス / システム管理

概要

ライセンス管理

プラグイン管理

SMTP設定

HTTPS設定

ネットワーク構成

データベース管理

AVM EXのシステム管理を行います。

システム管理の項目は4つのタブに分かれています。

概要
ライセンスやプラグインの管理、また、これらの通知を行うSMTP設定を行います。
HTTPS 設定
AVM EXシステムのWeb管理画面へのアクセスにHTTPSを使用するための設定を行います。
ネットワーク構成
管理対象とするAMFネットワークに関する設定を行います。
データベース管理
システムのバックアップ、復元、初期化を行います。

コンテンツ欄上部のタブをクリックすると、それぞれの設定項目が表示されます。デフォルトは「概要」が表示されています。

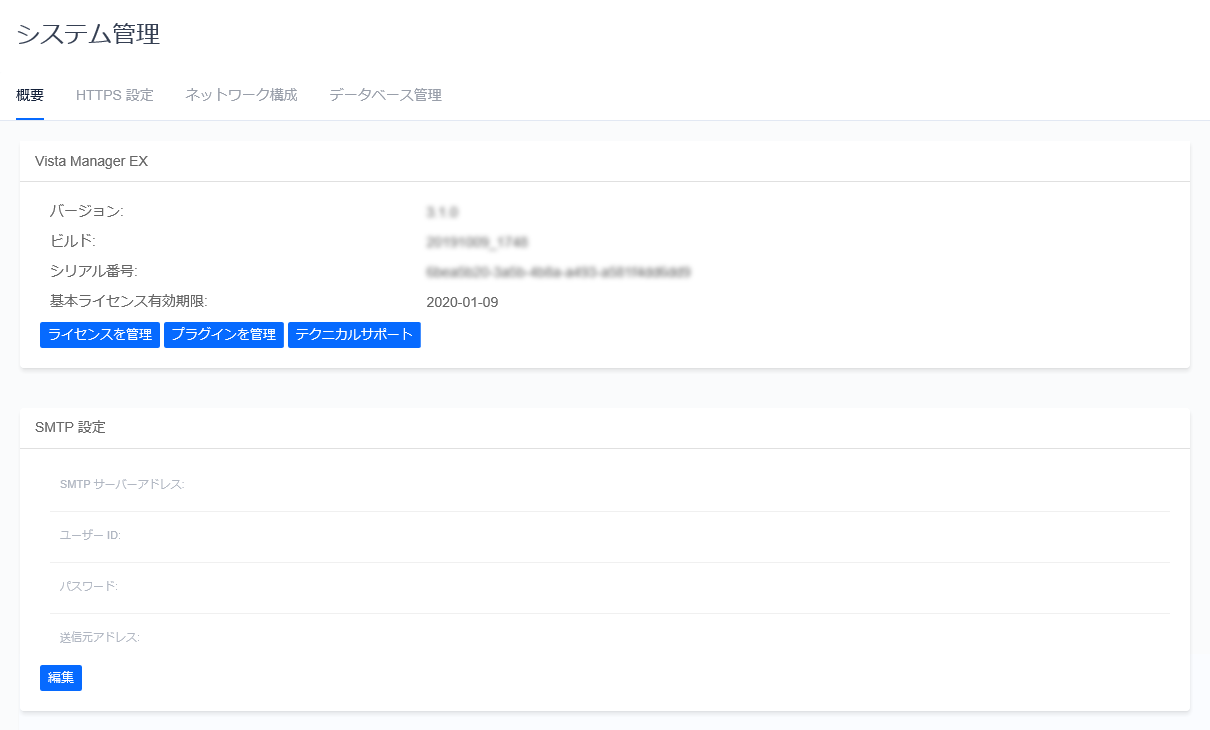

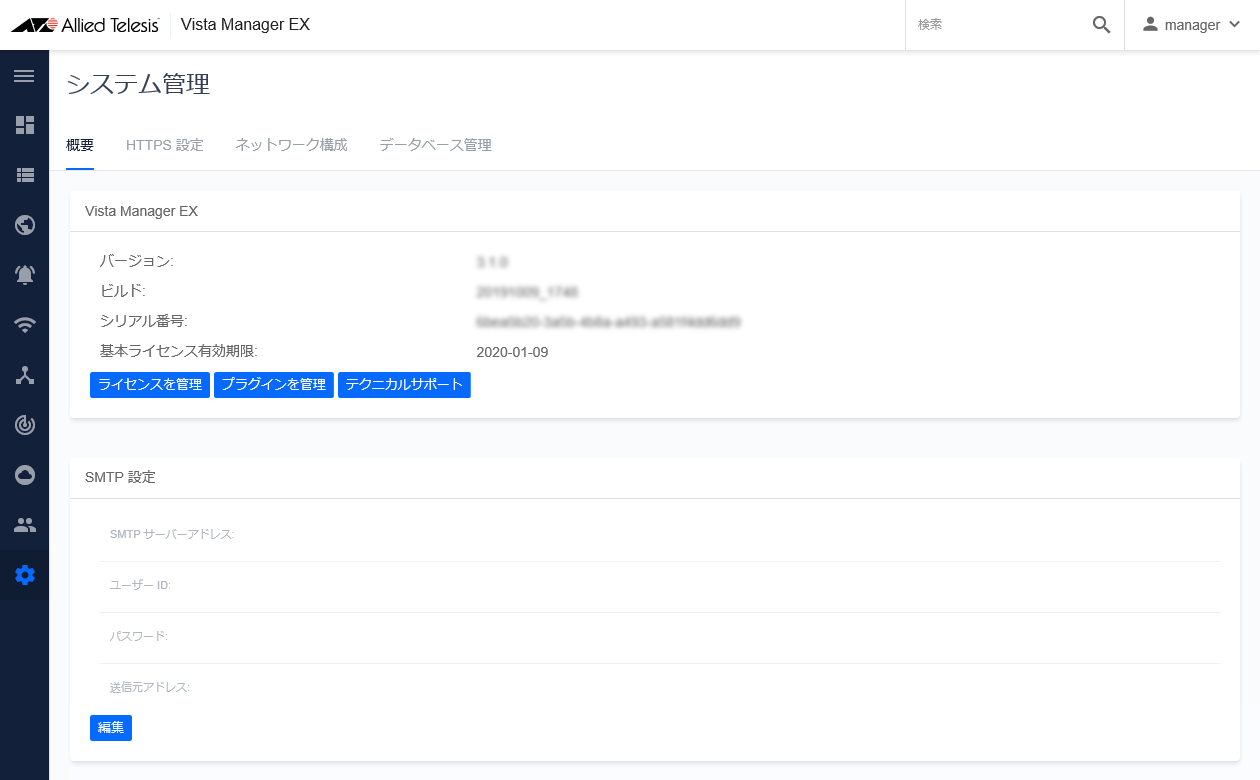

概要

お使いのAVM EXに関する情報を表示します。

Note
「ライセンス管理」、「プラグイン管理」と並び、「テクニカルサポート」ボタンが表示されますが、これは弊社管理用のためクリックしないでください。

表 1：概要

項目名	説明
バージョン	お使いのAVM EXのバージョンを表示します。
ビルド	お使いのAVM EXのビルド日時を表示します。
シリアル番号	お使いのAVM EX基本パッケージライセンスに関連付けられたシステムのシリアル番号を表示します。
基本ライセンス有効期限	お使いのAVM EX基本パッケージライセンスの有効期限を表示します。
「ライセンスを管理」ボタン	ライセンス管理画面を表示します。
「プラグインを管理」ボタン	プラグイン管理画面を表示します。
「テクニカルサポート」ボタン	Note これは弊社管理用のためクリックしないでください。

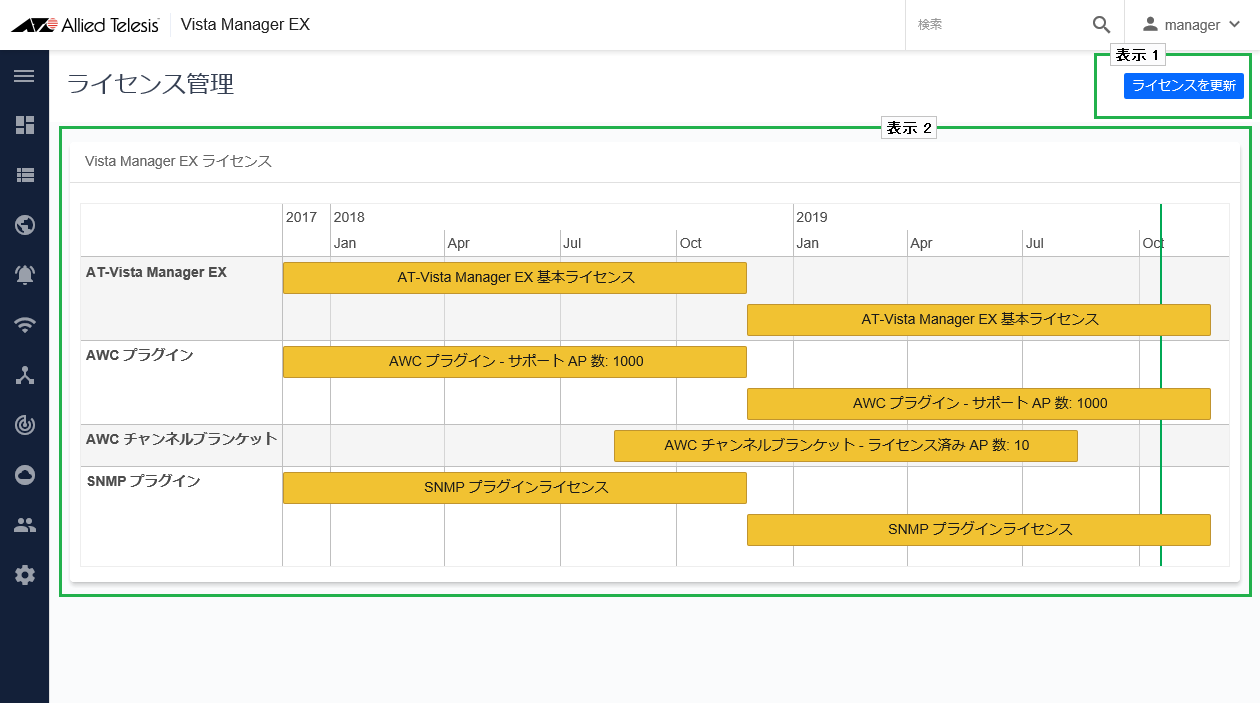

ライセンス管理

AVM EXに登録されたライセンスの表示、ライセンスファイルのアップロードを行います。

■ 表示1

表 2：Vista Manager EX ライセンス

項目名	説明
「ライセンスを更新」ボタン	ライセンスファイルをアップロードします。ライセンスファイルにはAVM EX本体のライセンス、プラグインライセンス、または両方を含みます。

■ 表示2
ライセンス情報を表示します。

基本パッケージライセンス、プラグインライセンスの有効期間を棒グラフとして表示します。
縦軸にライセンスの種別を、横軸にライセンスの有効期間を表示します。
また、AWCプラグインのライセンスは、同じ有効期間のライセンスごとにサポートAP数をまとめて表示します。

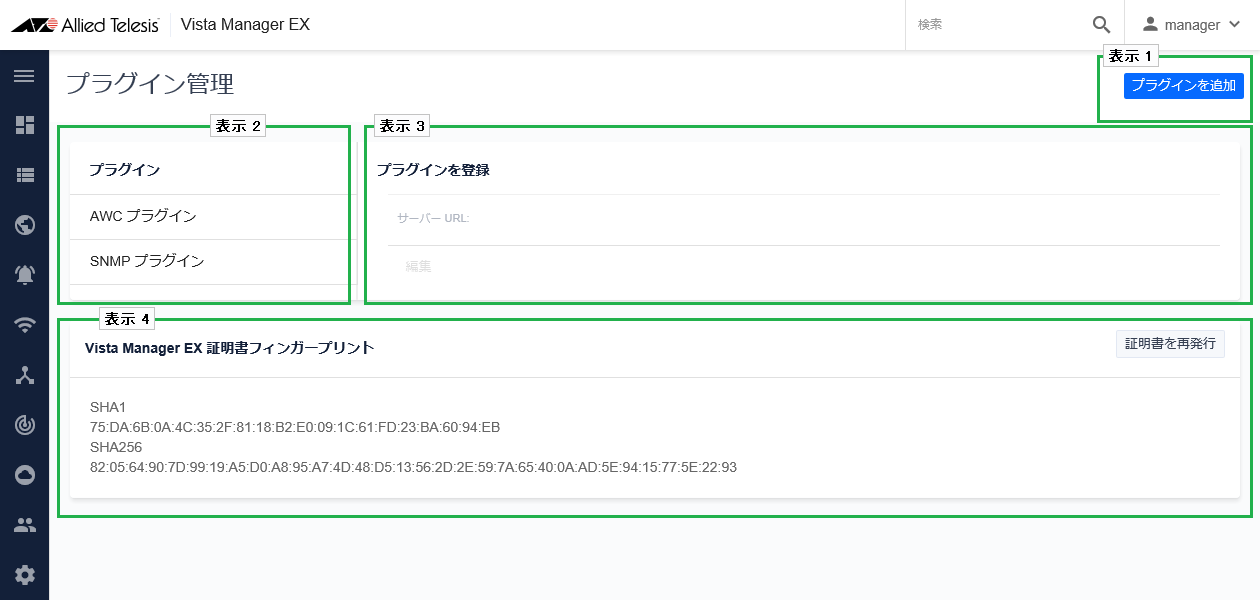

プラグイン管理

AVM EXに登録されたプラグインの表示、追加を行います。
プラグインを登録することで、AVM EXのメニューから個々のプラグインを簡単に起動できるようになります。

■ 表示1

表 3：プラグイン管理コマンドボタン

項目名	説明
「プラグインを追加」ボタン	AVM EXにプラグインを追加します。

■ 表示2
AVM EXに登録されたプラグインを一覧表示します。

表 4：プラグイン一覧

項目名	説明
プラグイン名	お使いのAVM EXに登録されたプラグインの名前を一覧表示します。

■ 表示3
プラグイン情報を表示します。

表 5：プラグイン詳細

項目名	説明
選択時
サーバー URL	AVM EXと連携するプラグインのURLを表示します。
プラグイン証明書フィンガープリント	プラグインサーバーの証明書のフィンガープリントをSHA1、SHA256の各形式で表示します。
「編集」ボタン	選択したプラグインの情報を編集します。
「削除」ボタン	選択したプラグインの情報を削除し、AVM EXとの連携を解除します。
編集時
サーバー URL	AVM EXと連携するプラグインのAPIエンドポイントURLを表示します。
「接続を検証」ボタン	入力したプラグインのURLに基づき、プラグインへの接続を検証します。
「キャンセル」ボタン	プラグインの情報の編集内容を破棄します。
接続検証時
プラグイン証明書フィンガープリント	プラグインサーバーの証明書のフィンガープリントをSHA1、SHA256の各形式で表示します。
「編集」ボタン	選択したプラグインの情報を編集します。
「保存」ボタン	編集しているプラグインの情報を保存します。

■ 表示4
AVM EXシステムがプラグインと通信を行うための証明書のフィンガープリントをSHA1、SHA256の各形式で表示します。

Note
AVM EXのWeb管理画面にHTTPS接続するためのサーバー証明書とは異なります。AVM EXサーバー証明書については、「HTTPS 設定」をご覧ください。

表 6：Vista Manager EX 証明書フィンガープリント

項目名	説明
証明書を再発行	AVM EXの証明書を再発行します。 Note AVM EXの証明書の再発行後は、プラグインが保持するAVM EXの証明書を更新するため、すべてのプラグインの登録を解除し、再登録する必要があります。

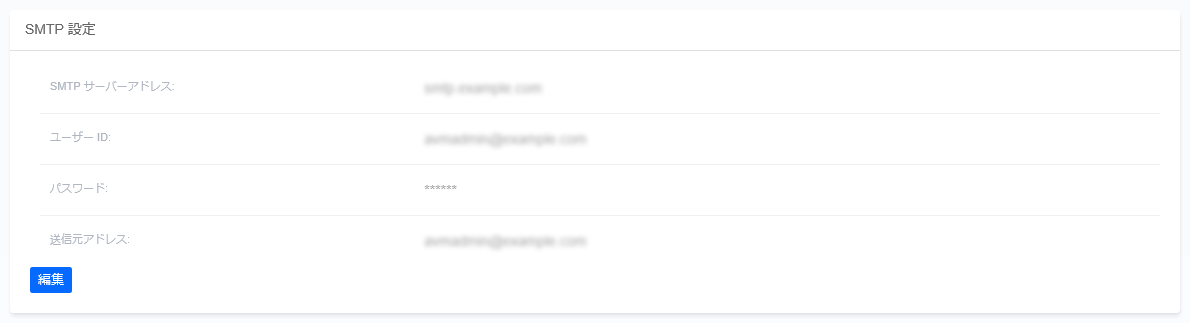

SMTP設定

メールによるログイン情報の復旧やライセンス有効期限の通知を行うためには、システム管理画面にて有効なSMTPサーバーおよびSMTPアカウント情報が設定されている必要があります。

表 7：SMTP設定

項目名	説明
SMTP サーバーアドレス	SMTPサーバーのアドレスを表示します。
ユーザーID	SMTP認証を使用する場合、SMTPサーバーのユーザーIDを表示します。
パスワード	SMTP認証を使用する場合、SMTPサーバーのパスワードを表示します。
送信元アドレス	メール送信アドレスを表示します。
「編集」ボタン	SMTP設定を編集します。
「保存」ボタン	編集しているSMTP設定を保存します。

Note
ユーザーIDとパスワードは、SMTP認証を使用する場合にのみ入力してください。

HTTPS設定

AVM EXシステムのWeb管理画面へのアクセスにHTTPSを使用するための設定を行います。

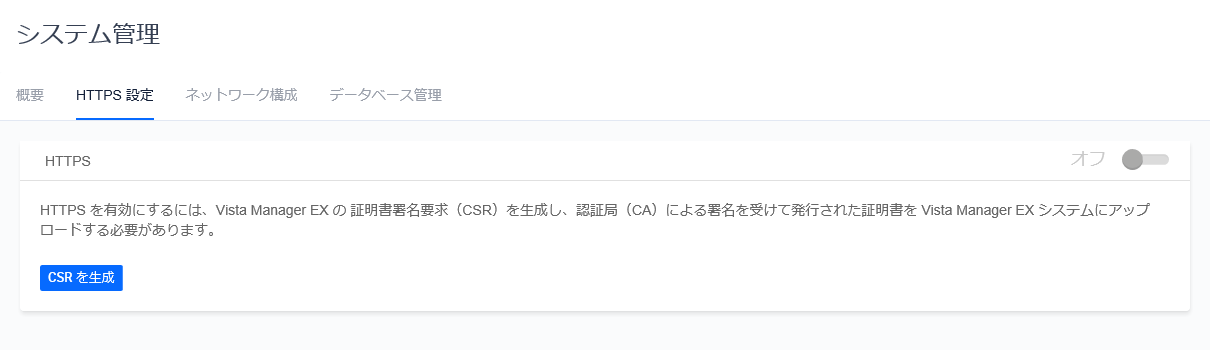

■ 初期画面
HTTPSを使用するためには、AVM EXシステム用のサーバー証明書を生成する必要があります。
初期状態では、AVM EXシステム用のサーバー証明書は登録されていません。

表 8：HTTPS設定初期画面

項目名	説明
HTTPS	AVM EXシステムのWeb管理画面へのアクセスにHTTPSを使用するか否かを設定します。有効なサーバー証明書が登録されている場合のみ操作できます。「オン」にすると、AVM EXのWeb管理画面へのアクセスにHTTPSを使用します。「オフ」にすると、AVM EXのWeb管理画面へのアクセスにHTTPを使用します。デフォルトは「オフ」（HTTPを使用）です。
「CSRを生成」ボタン	AVM EXサーバーのための証明書署名要求（CSR）を生成します。

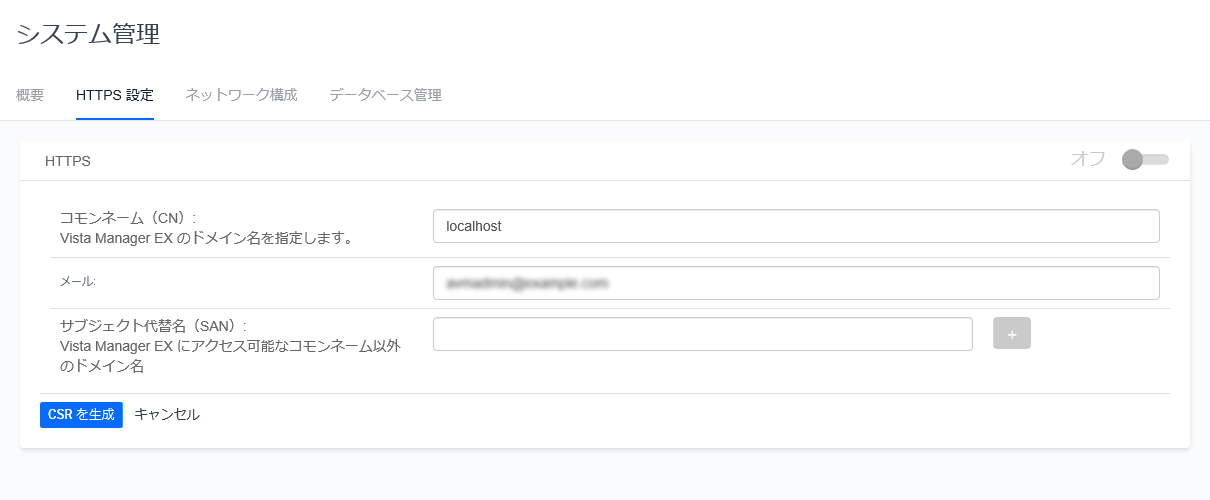

■ CSRの生成画面
初期画面の「CSRを生成」ボタンをクリックすると、CSR（証明書署名要求）の生成画面に移動します。
CSRには、AVM EXサーバーのコモンネーム、メールアドレス、サブジェクト代替名（必要に応じて）を指定し、AVM EXサーバーの公開鍵とともにまとめたもので、認証局（CA）の署名入りの証明書を発行するために必要となります。

表 9：CSRの生成画面

項目名	説明
コモンネーム（CS）	AVM EXシステムの証明書に記載するAVM EXのコモンネームを入力します。通常は、サブドメインを含めたFQDNがコモンネームとなります。
メール	AVM EXシステムの証明書に記載するAVM EXサーバー管理者の連絡先メールアドレスを入力します。
サブジェクト代替名（SAN）	コモンネーム以外に使用するAVM EXシステムの別名を必要に応じて入力します。コモンネーム以外にドメイン名を持つ場合や、複数のドメインで同じ証明書を使用する場合に、サブジェクト代替名にコモンネーム以外のドメイン名を指定します。
「CSRを生成」ボタン	入力したコモンネーム、メール、サブジェクト代替名を含むCSRを生成し、ダウンロードします。 CSRの生成が済むと、「次へ」ボタンに変化します。
「次へ」ボタン	証明書登録画面に移動します。
キャンセル	CSRの生成を中止します。

生成されたCSRを認証局に送付して、認証局の署名入りの証明書を取得します。

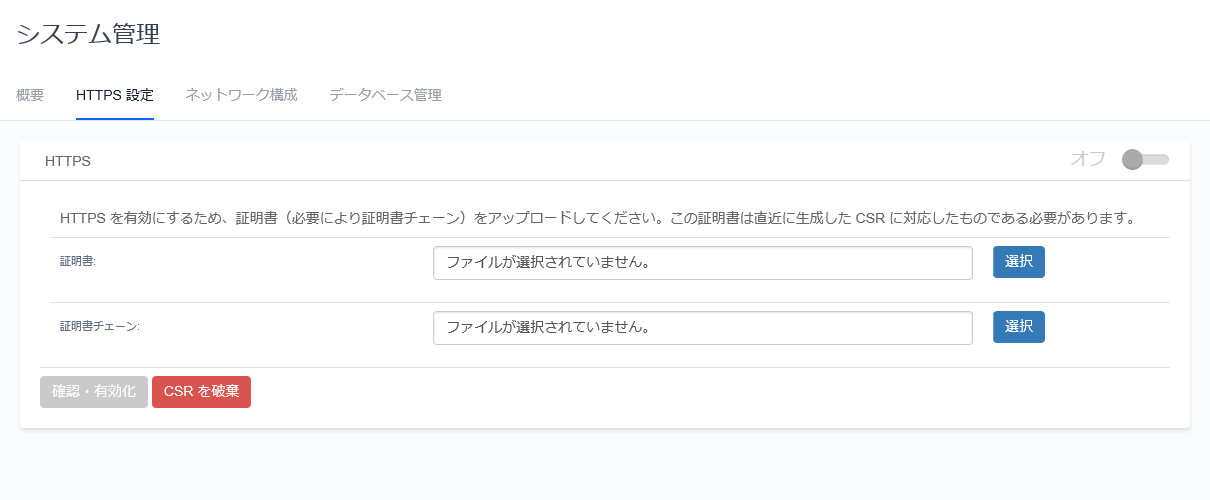

■ 証明書登録画面
CSRの生成画面にて必要な情報を入力し、「CSRを生成」ボタンをクリックするか、「HTTPS設定」タブをクリックすると、証明書登録画面が表示されます。
本画面では、直近に生成されたCSRに基づいて認証局にて署名、発行されたAVM EXサーバーの証明書を登録します。

表 10：証明書登録画面

項目名	説明
証明書	認証局にて発行されたAVM EXサーバーの証明書を選択します。
証明書チェーン	認証局にて発行された証明書チェーンを選択します。 AVM EXサーバーの証明書に署名を行った認証局（CA）が中間CAの場合、ルートCAから該当の中間CAまで一連の認証局の署名を記録した証明書チェーンをアップロードします。 AVM EXサーバーの証明書に署名を行ったCAがルートCAの場合、証明書チェーンは不要です。
「確認・有効化」ボタン	直近に生成したCSRとアップロードされた証明書または証明書チェーンを照合し、有効な証明書、証明書チェーンである場合にはHTTPS接続を有効にします。
「CSRを破棄」ボタン	直近に生成したCSRを破棄し、HTTPS設定を初期状態に戻します。 CSRを破棄すると、該当のCSRに基づいて署名、発効された証明書は使用できなくなります。この場合は、改めてCSRの生成からやり直してください。

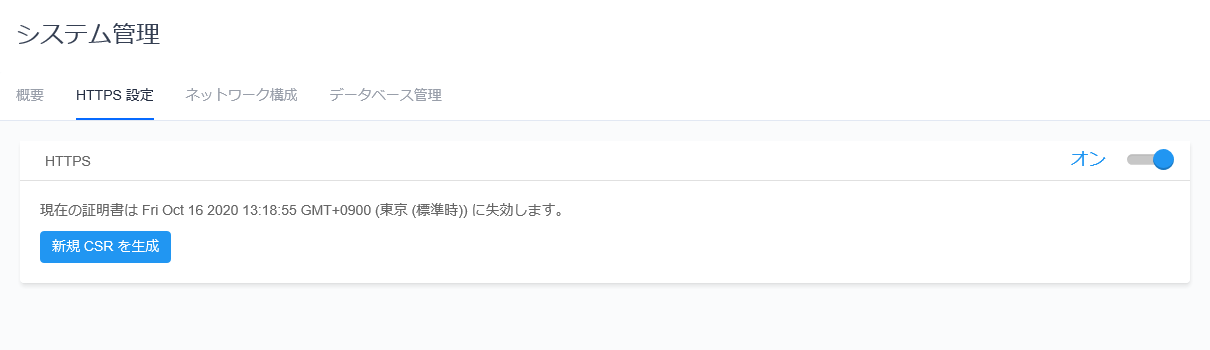

■ 証明書登録後の画面
CSRに基づいて署名された証明書を登録すると、「HTTPS設定」画面は以下の表示になります。

表 11：証明書登録後の画面

項目名	説明
HTTPS	AVM EXシステムのWeb管理画面へのアクセスにHTTPSを使用するか否かを設定します。有効なサーバー証明書が登録されている場合のみ操作できます。「オン」にすると、AVM EXのWeb管理画面へのアクセスにHTTPSを使用します。「オフ」にすると、AVM EXのWeb管理画面へのアクセスにHTTPを使用します。
有効期限	証明書の有効期限が表示されます。
「新規 CSRを生成」ボタン	現在のサーバー証明書を破棄し、AVM EXサーバーのための新しい証明書署名要求（CSR）を生成します。

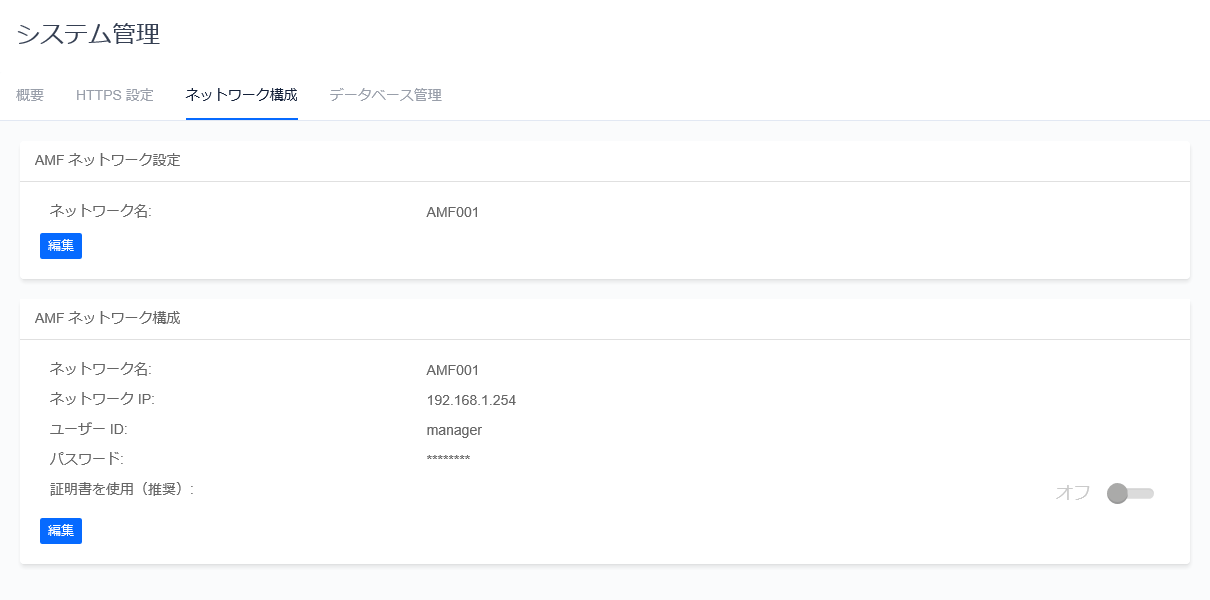

ネットワーク構成

AVM EXで管理を行うAMFネットワークの情報を表示します。
また、運用中のAMFコントローラー/マスターのIPアドレス設定を変更した場合や、AMFコントローラー/マスターを同じ機種の異なるデバイスに交換した場合は、この項目からAMFコントローラー/マスターのIPアドレスの変更を反映できます。

Note
AMFコントローラー/マスターを異なる機種に交換した場合は、AVM EXシステムを初期化する必要があります。

Note
AMFコントローラー（存在しない場合はAMFマスター）の管理用アカウントには、権限レベル15（特権レベル）のアカウントを指定してください。

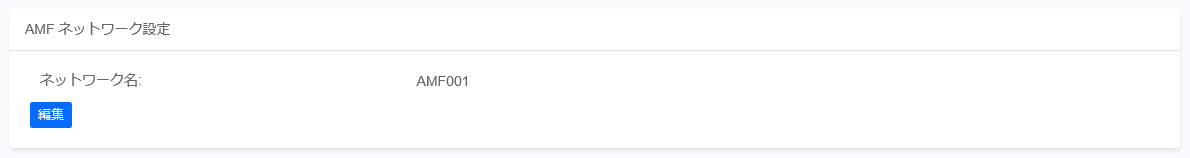

■ AMFネットワーク設定

表 12：AMFネットワーク設定

項目名	説明
ネットワーク名	AVM EXによる管理上のネットワーク名を表示します。
「編集」ボタン	ネットワーク名の設定を変更します。

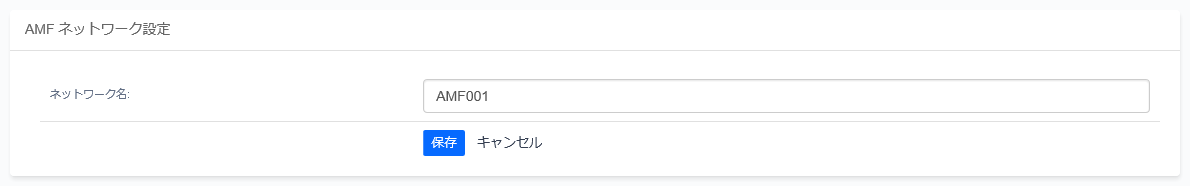

編集ボタンをクリックすると以下の表示に変化します。

表 13：AMFネットワーク設定

項目名	説明
ネットワーク名	AVM EXによる管理上のネットワーク名を編集します。
「保存」ボタン	ネットワーク名の設定の変更を保存します。
「キャンセル」ボタン	ネットワーク名の設定の変更を破棄します。

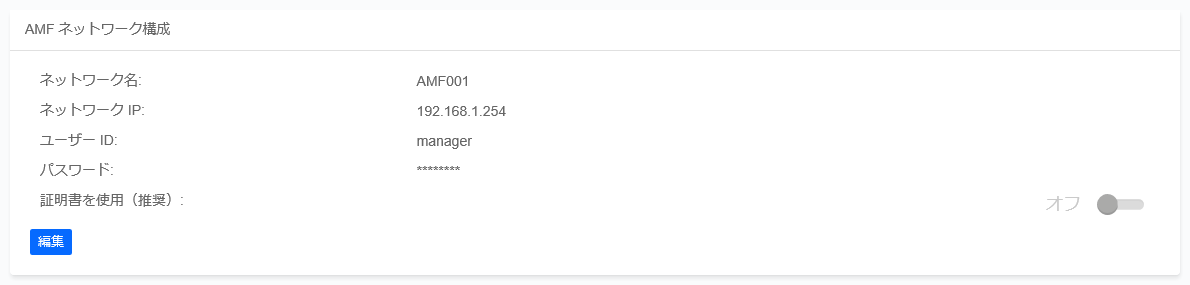

■ AMFネットワーク構成
管理を行うAMFネットワークのIPアドレス、アカウントを設定します。

表 14：AMFネットワーク構成

項目名	説明
ネットワーク名	AMFネットワーク名を表示します。
ネットワーク IP	AMFコントローラー（存在しない場合はAMFマスター）のIPアドレスを表示します。
ユーザー ID	AMFコントローラー（またはAMFマスター）のユーザーアカウントのユーザーIDを表示します。
パスワード	AMFコントローラー（またはAMFマスター）のユーザーアカウントのパスワードを表示します。
証明書を使用（推奨）	AMFノードとの認証に電子証明書を用いたTLSクライアント証明書認証を使用するかどうかを、オン（使用する）またはオフ（使用しない）で表示します。
「編集」ボタン	AMFネットワークの設定を変更します。 Note AMFコントローラー（またはAMFマスター）に登録されたユーザーアカウントの情報をAVM EXから変更することはできません。実際にAMFコントローラー（またはAMFマスター）にログイン可能なユーザーアカウント情報を入力してください。

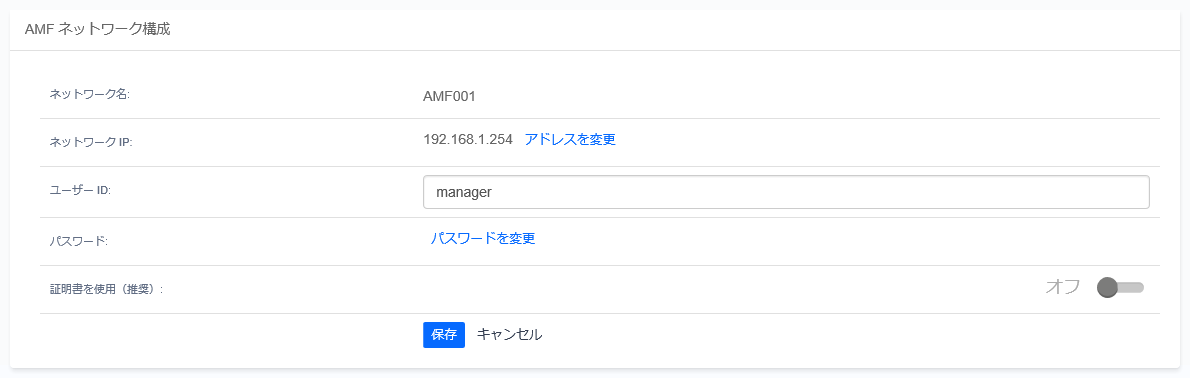

編集ボタンをクリックすると以下の表示に変化します。

表 15：AMFネットワーク構成編集画面

項目名	説明
ネットワーク名	AMFネットワーク名を表示します。
ネットワーク IP	AMFコントローラー（存在しない場合はAMFマスター）のIPアドレスを表示します。 Note IPアドレスを変更するためには、お使いの有効なAT-Vista Manager EX基本パッケージライセンスをアップロードする必要があります。変更後のIPアドレスは、現在のAMFコントローラー（またはAMFマスター）と同じMACアドレスを持つデバイスに割り当てられたものである必要があります。
ユーザー ID	AMFコントローラー（またはAMFマスター）のユーザーアカウントのユーザーIDを表示します。
パスワード	AMFコントローラー（またはAMFマスター）のユーザーアカウントのパスワードを表示します。
証明書を使用（推奨）	AMFノードとの認証に電子証明書を用いたTLSクライアント証明書認証を使用するかどうかを、オン（使用する）またはオフ（使用しない）から選択します。 Note 同認証を有効にするには、AMFコントローラー（またはAMFマスター）側でTLSクライアント証明書認証を有効にする必要があります。なお、証明書を使用する場合は、AMFネットワーク内のすべてのノードのユーザー名とパスワードを統一する必要はありません。
パスワード（証明書を使用しない場合）	TLSクライアント証明書認証に失敗した場合に、パスワードを使用して認証を試みるかどうかを、オン（使用する）またはオフ（使用しない）から選択します。この項目は「証明書を使用」を「オン」にした場合のみ表示されます。
「アドレスを変更」ボタン	AMFコントローラー（またはAMFマスター）のIPアドレスを変更します。
「パスワードを変更」ボタン	AMFコントローラー（またはAMFマスター）へのログインに使用するユーザーアカウントのパスワードを変更します。
「保存」ボタン	AMFコントローラー（またはAMFマスター）のユーザーアカウントの変更を保存します。
「キャンセル」ボタン	AMFコントローラー（またはAMFマスター）のユーザーアカウントの変更を破棄します。

Note
AMFネットワーク設定を省略し、あとからAMFネットワークの管理機能を使用する場合、AMFネットワークの再設定の際に現在のAVM EXシステムで有効なライセンスをアップロードする必要があります。登録済みのライセンスを紛失した場合、弊社担当営業、代理店またはライセンス発行時にご案内する窓口までお問い合わせのうえ、ライセンスを再発行する必要があります。

Note
AMFコントローラー（存在しない場合はAMFマスター）にて、事前にAVM EXからの管理用の権限レベル15のユーザーアカウントを作成し、AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントと分けることをお勧めします。
AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントをAVM EXからの管理に共用する場合は、AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間（aaa local authentication attempts lockout-timeコマンド）を5分未満、またはロックアウトを使用しないように設定してください。
AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間が5分以上に設定されており、かつ、AMFコントローラーまたはマスターのCLI接続用アカウントをAVM EXからの管理に共用すると、AMFコントローラーまたはマスターへのログインに連続して失敗しアカウントがロックアウトされた場合に、AVM EXからAMFネットワークの状態が取得できないうえ、AVM EXからのポーリングにより継続的にロックアウトのタイマーが更新され、該当のユーザーがログインできないままになります。

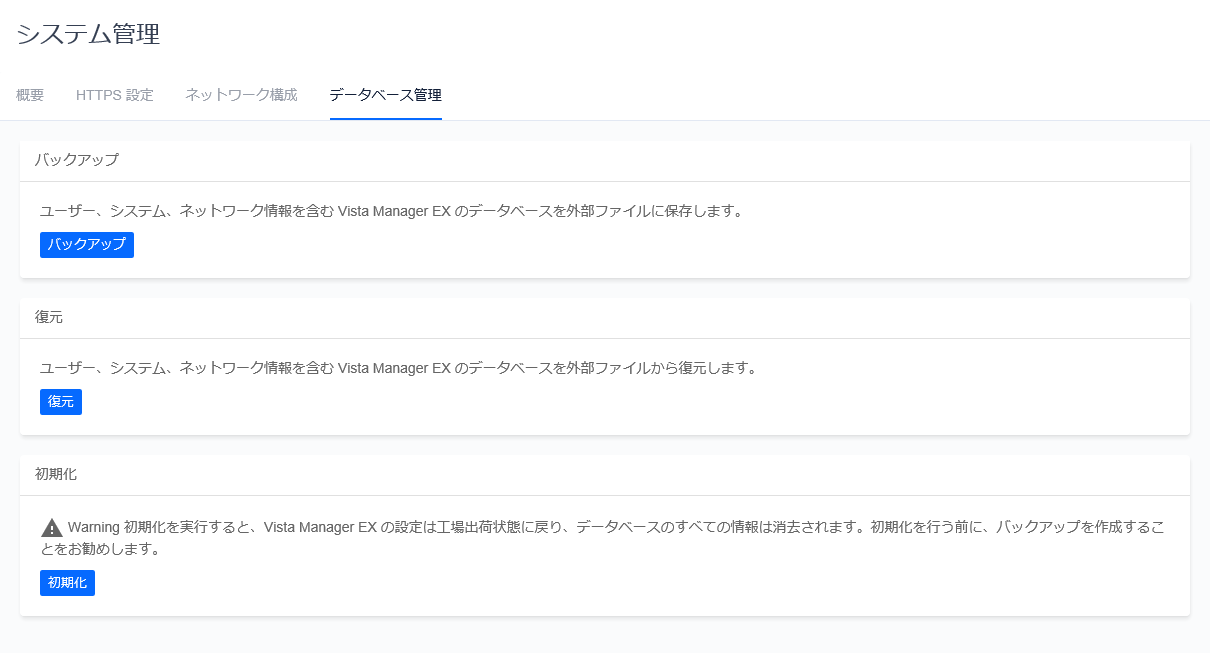

データベース管理

■ バックアップ
AVM EXの設定情報を外部ファイルにバックアップします。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

表 16：バックアップ

項目名	説明
「バックアップ」ボタン	AVM EXの設定情報を外部ファイルにバックアップします。

■ 復元
AVM EXの設定情報を外部ファイルから復元します。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

表 17：復元

項目名	説明
「復元」ボタン	AVM EXの設定情報を外部ファイルから復元します。

■ 初期化
AVM EXの設定情報を消去し、システムを初期化します。
設定情報には、ユーザー情報、システム設定、ネットワーク情報が含まれます。

表 18：初期化

項目名	説明
「初期化」ボタン	AVM EXの設定情報を消去し、システムを初期化します。

PN: 613-002428 Rev.S
