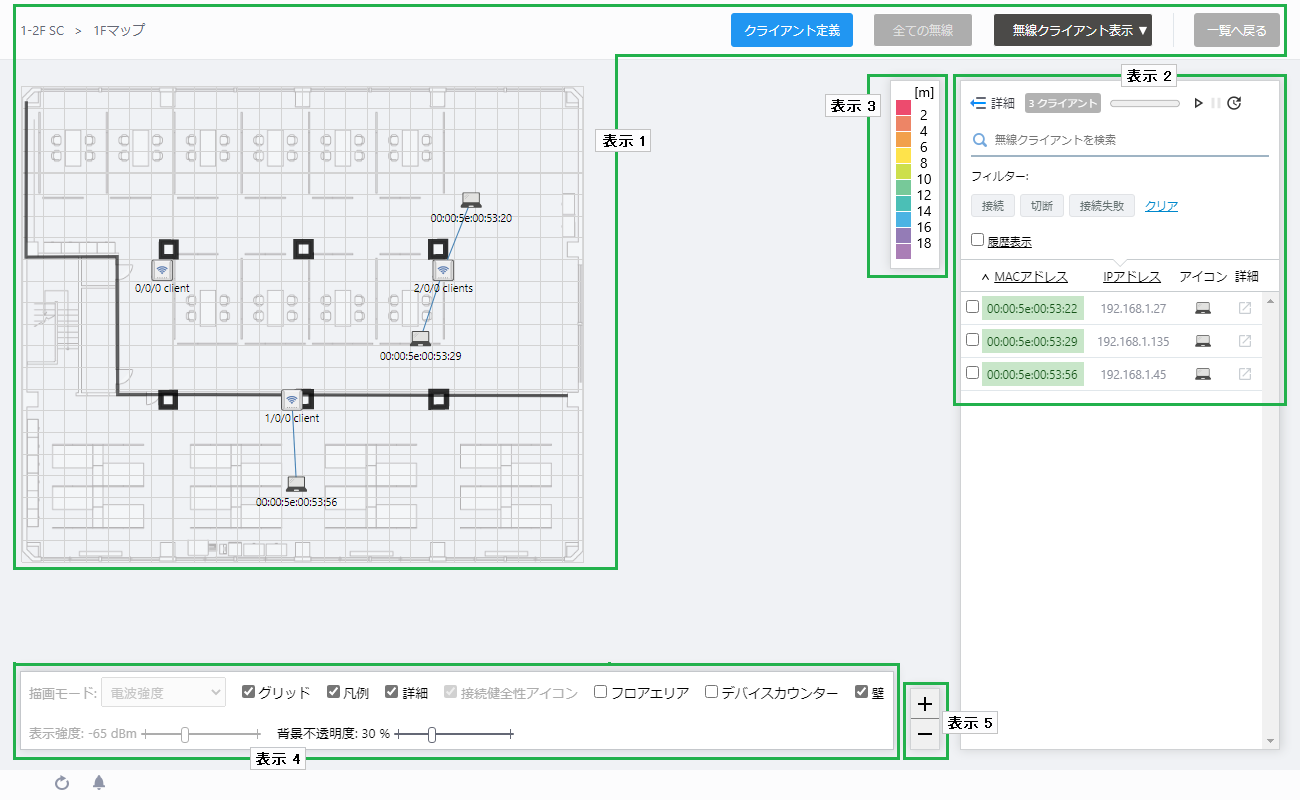

画面リファレンス / 無線モニター / フロアマップ詳細 [無線クライアント表示]

• 無線ステータス表示

• 無線クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• エリア編集

• 壁編集


• AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


• 緑色：
  接続中のものを表します。

• 青色：
  5分以内に切断したものを表します。

• 赤色：
  5分以内に接続失敗したものを表します。


• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。

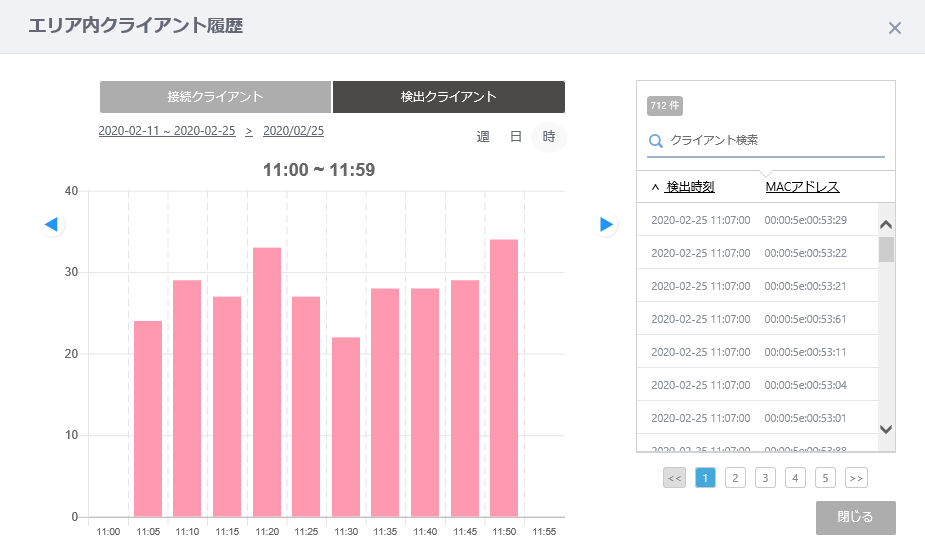

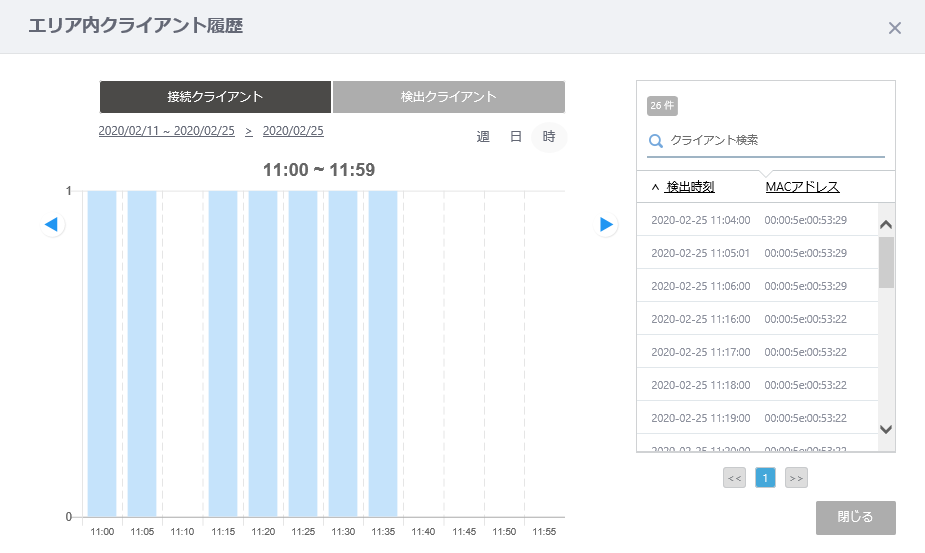

• 無線クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続が確認された無線クライアントを表示します。

• 検出クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続していなかった無線クライアントを表示します。


  Note

  検出クライアントには、管理下APの提供するCB VAPに接続を要求したことのある無線クライアント（該当チャンネルブランケットのSSIDに対してプローブ要求を送出した無線クライアント）のみが計上されます。一度も管理下APのCB VAPに接続を要求したことがない無線クライアントは計上されません。

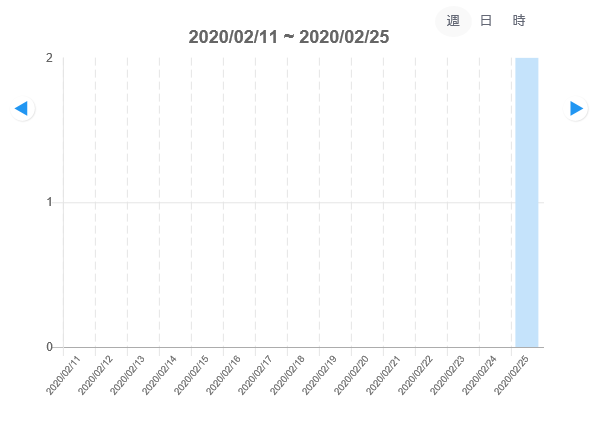

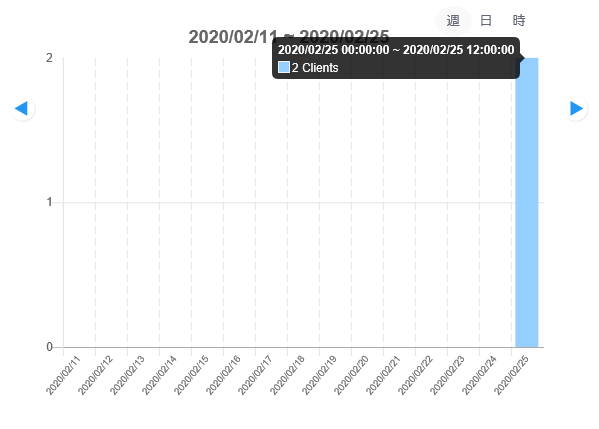

• 2週間表示：
  最大2週間のクライアント数の推移を1日ごとの棒グラフで表示します。
  棒グラフからいずれか1日の棒をクリックすると、1日表示に切り替わります。

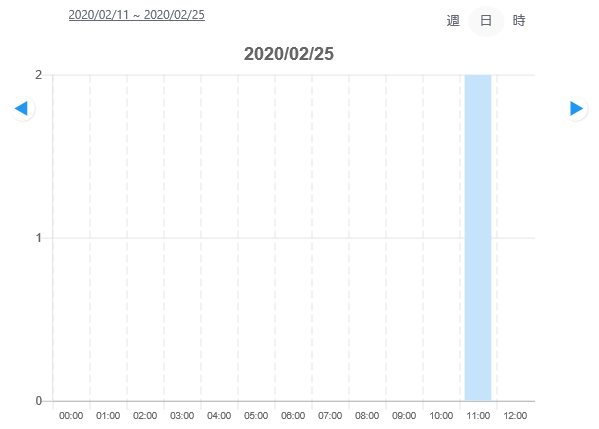

• 1日表示：
  選択した1日のクライアント数の推移を、0時から23時台までの1時間ごとの棒グラフで表示します。
  当日分のクライアント数の推移は、0時から表示時点までの1時間ごとの棒グラフを表示します。
  棒グラフからいずれか1時間の棒をクリックすると、1時間表示に切り替わります。

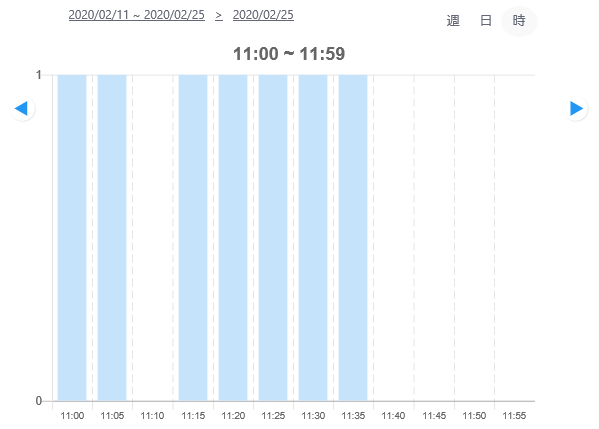

• 1時間表示：
  選択した1時間のクライアント数の推移を、5分ごとの棒グラフで表示します。



• X件：
  選択された期間内にMACアドレスを検出した件数を表示します。

• クライアント検索：
  エリア内に存在すると推測された無線クライアントまたは検出クライアントの検出記録の検索を行えます。
  現在の表示対象のうち、「検出時刻」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• 検出時刻：該当の無線クライアントまたは検出クライアントのMACアドレスを検出した日時を「YYYY-MM-DD hh:mm:ss」形式で表示します。

• MACアドレス：エリア内に存在すると推測された無線クライアントまたは検出クライアントのMACアドレスを表示します。


• 無線ステータス表示

• 無線クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• エリア編集

• 壁編集


• AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

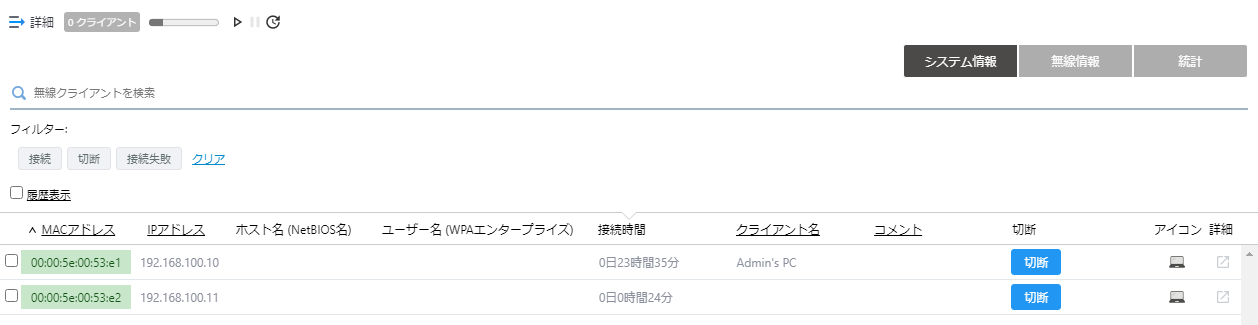

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


• 緑色：
  接続中のものを表します。

• 青色：
  5分以内に切断したものを表します。

• 赤色：
  5分以内に接続失敗したものを表します。


• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


• 緑色：
  接続中のものを表します。

• 青色：
  5分以内に切断したものを表します。

• 赤色：
  5分以内に接続失敗したものを表します。


Note

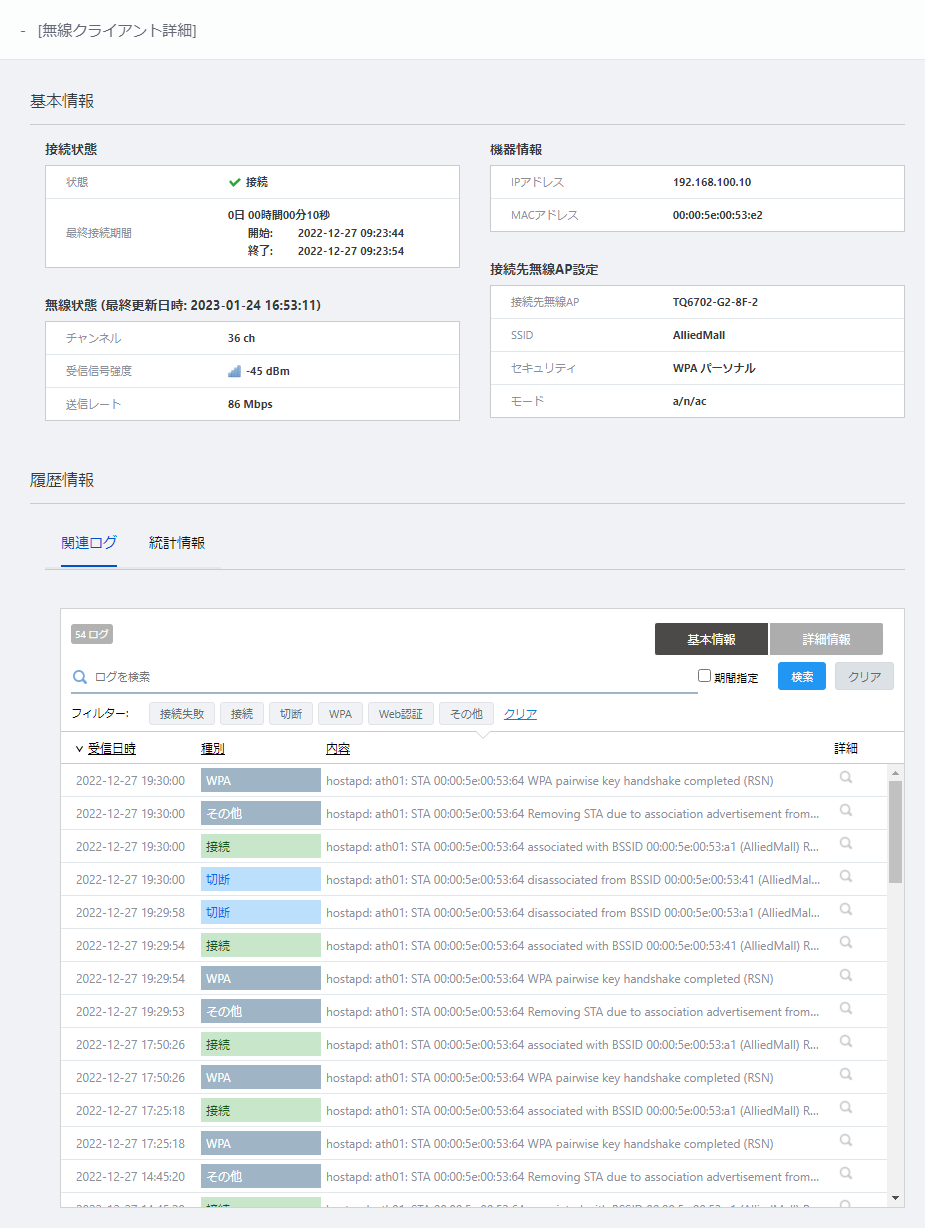

閲覧環境のコンピューターとAT-Vista Manager EXサーバーの時計は同じ時刻に設定してください。異なる時刻を設定すると、無線クライアントの接続時間が正しく表示されないことがあります。

Note

複数の無線クライアントを選択して切断を実行することはできません。個別に切断を実行してください。

Note

本機能はAT-TQ1402、AT-TQm1402 ファームウェアバージョン6.0.0-0.x以降、AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 ファームウェアバージョン7.0.0以降にてサポートします。

Note

クライアント端末が該当SSIDに対して自動接続を行うよう設定されている場合、切断後に再度接続されます。特定のクライアント端末の接続を恒久的に拒否する場合は、MACアクセス制御などを利用する必要があります。

• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。

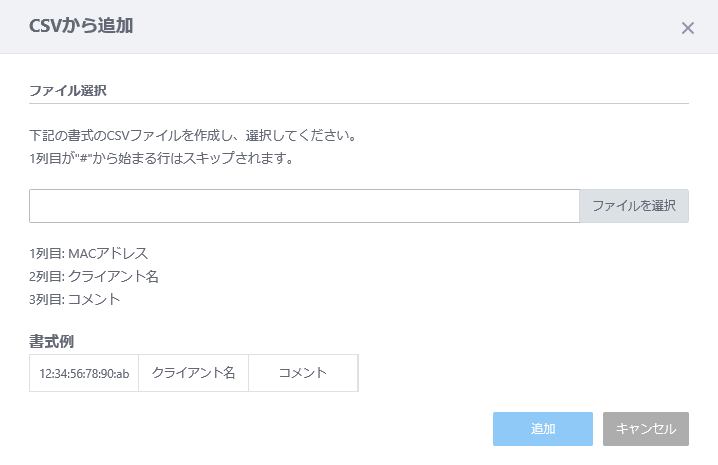

• 「ファイルを選択」ボタン：
  事前に作成したCSVファイルを指定します。
  CSVファイルは、各行ごとに下記の項目順でカンマ区切りで作成してください。
  ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。

  • 1列目：MACアドレス

  • 2列目：クライアント名

  • 3列目：コメント


  Note

  CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。

• 「追加」ボタン：指定したファイルから無線クライアント名を読み込んで追加します。

• 「キャンセル」ボタン：無線クライアント名の定義を止めます。


• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「無線クライアント一覧」や「無線クライアント履歴表示」に表示する際の名前を指定します。1～255文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。

• コメント：
  コメントを入力します。1000文字以内の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を止めます。


Note

大文字小文字を区別しますのでご注意ください。

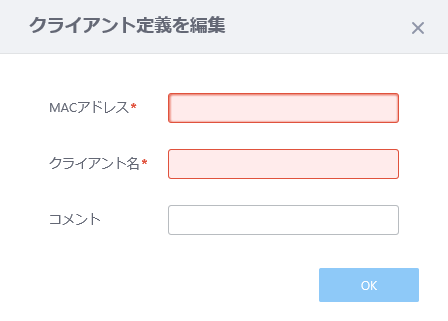

• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「無線クライアント一覧」や「無線クライアント履歴表示」に表示する際の名前を指定します。1～255文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。

• コメント：
  コメントを入力します。1000文字以内の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を中止します。


Note

大文字小文字を区別しますのでご注意ください。

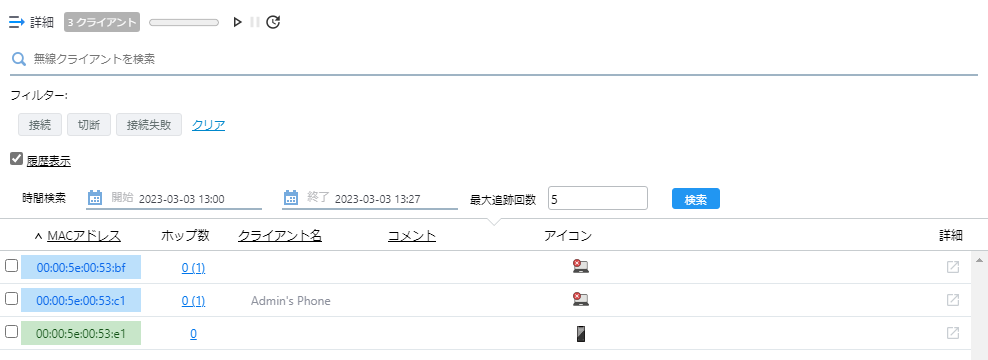

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


• 緑色：
  最終ログが接続状態のものを表します。

• 青色：
  最終ログが切断状態のものを表します。

• 赤色：
  最終ログが接続失敗のものを表します。


• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


Note

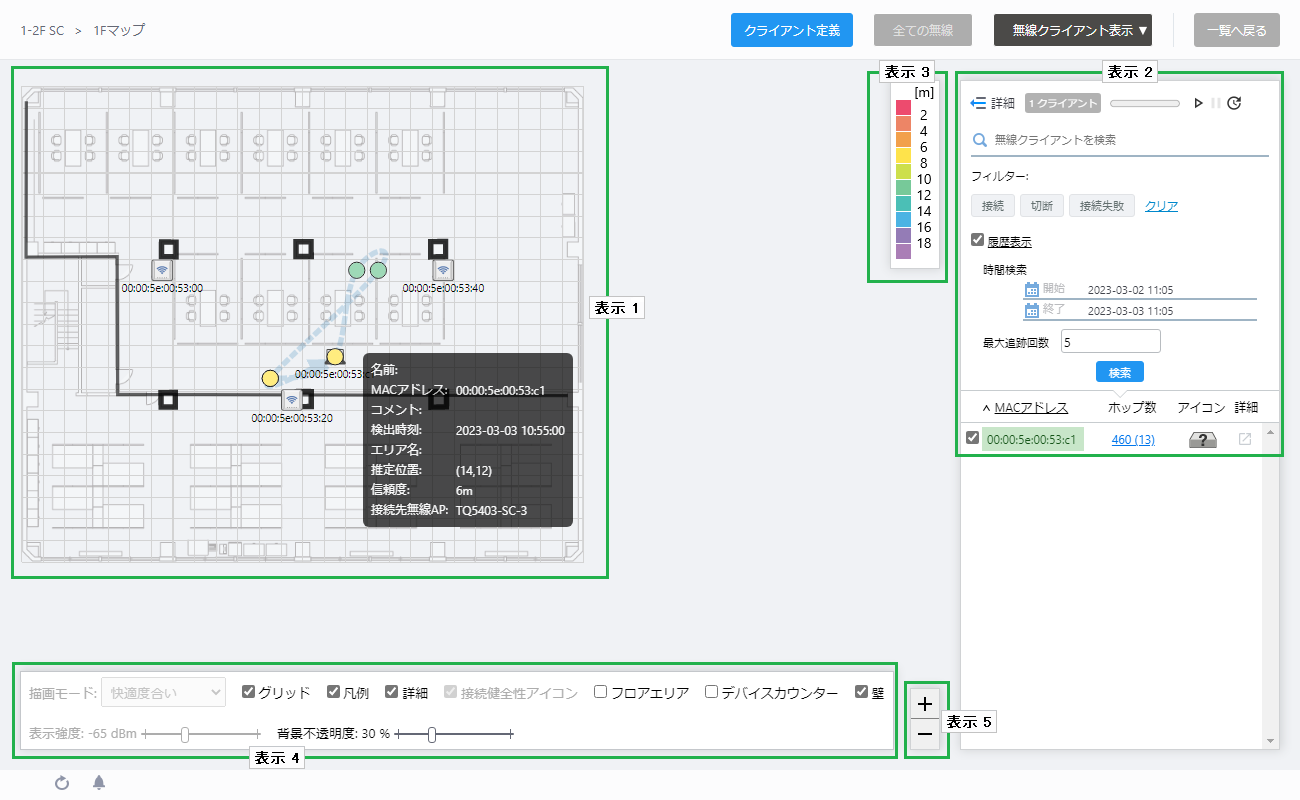

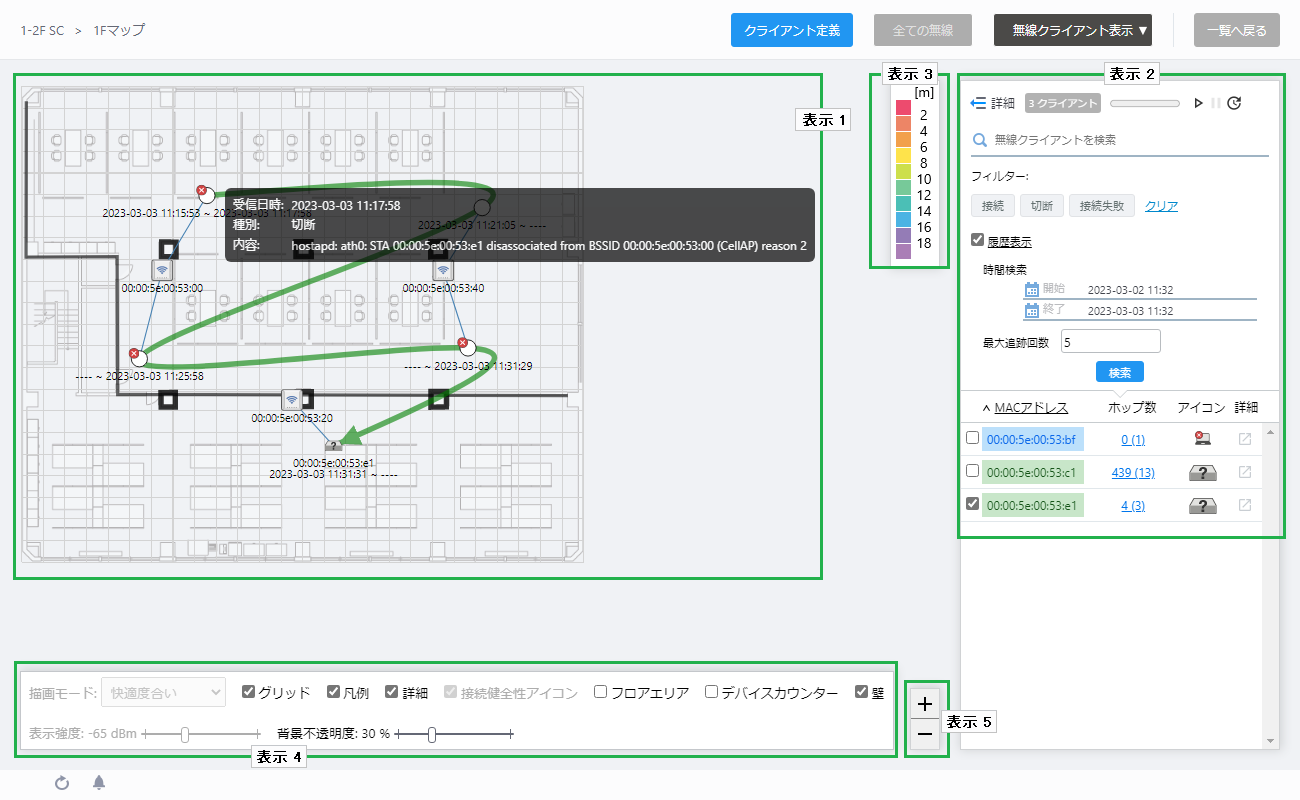

アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。

• 緑色：
  最終ログが接続状態のものを表します。

• 青色：
  最終ログが切断状態のものを表します。

• 赤色：
  最終ログが接続失敗のものを表します。


• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

• 接続：
  接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。

• 切断：
  5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。

• 接続失敗：
  5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。


Note

アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。

• 緑色：
  最終ログが接続状態のものを表します。

• 青色：
  最終ログが切断状態のものを表します。

• 赤色：
  最終ログが接続失敗のものを表します。


• AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

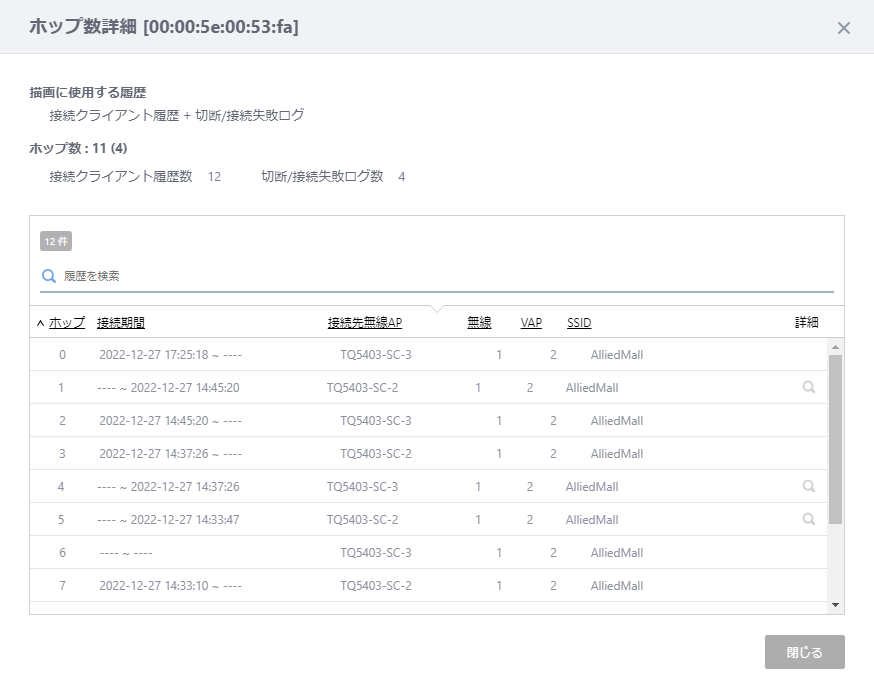

• XXXX-XX-XX XX:XX:XX ~ ----：
  該当日時から該当の無線APに接続したことを意味します。

• ---- ~ XXXX-XX-XX XX:XX:XX：
  該当日時で該当の無線APから切断したことを意味します。
