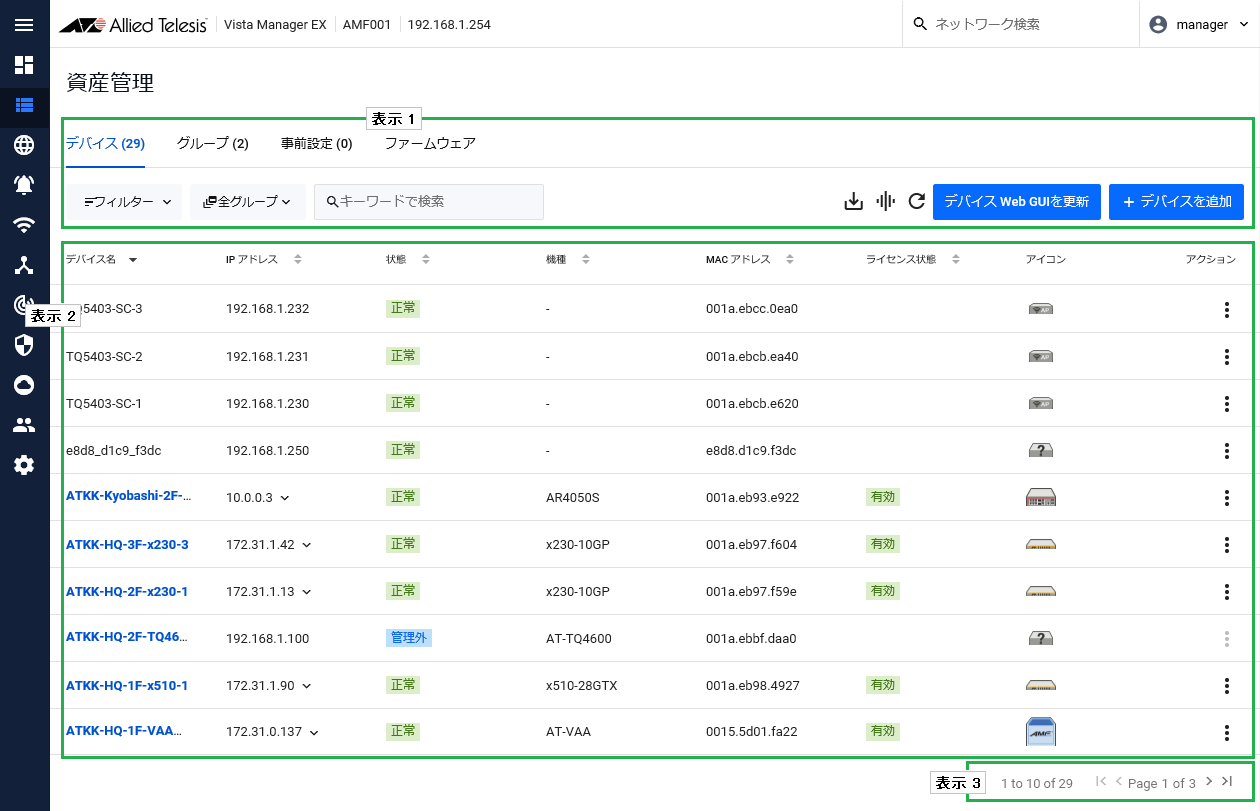

画面リファレンス / 資産管理

• デバイス名

• IPアドレス

• 親デバイス

• 上位ポート

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• MACアドレス

• ベンダー


Note

大文字小文字は区別しません。

Note

アイコン名を指定する際、デフォルトで登録されているアイコンは次のように指定できます。
switch（スイッチ）、firewall（ルーター）、vaa（AT-VA）、terminal（端末）、wireless-ap（AWCプラグイン管理下の無線AP）、other（その他不明）
AWCプラグイン管理外でAMFゲストデバイスとして認識された無線APはアイコン名での検索対象にはできません。

Note

CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、すべての情報が含まれます。

• デバイス名

• IPアドレス

• 親デバイス

• 上位ポート

• 状態

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• メモ

• MACアドレス

• ベンダー

• ライセンス状態

• 探索元

• アイコン

• アクション


Note

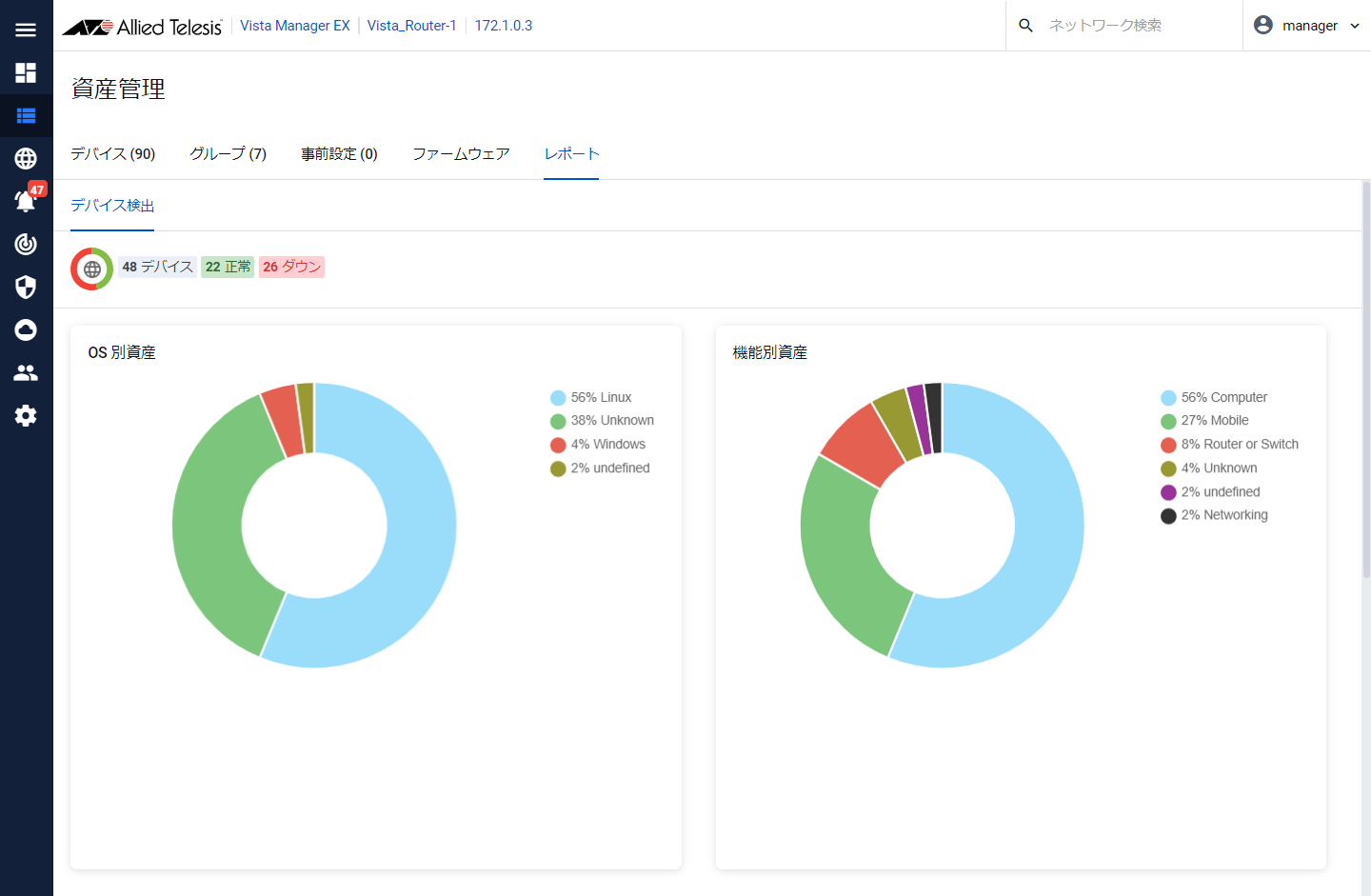

デバイス検出は、AMFデバイスのARPキャッシュからの情報を収集して行います。AMFキャッシュの更新の間にパケットの送受信がないネットワーク機器については、本機能では検出されない場合があります。

Note

本機能はデバイスを検出するのみで、検出後のステータス監視は行いません。

Note

一部のAMFゲストデバイスでは未サポートです。

Note

無線APでは未サポートです。

• AMFデバイス：

  • 設定を保存：
    ランニングコンフィグ（ランタイムメモリー上にある現在の設定内容）を、設定されたスタートアップコンフィグ（次回起動時の設定ファイル）に保存します。



• AMFゲストデバイス：
  なし


• 非AMFゲストデバイス：

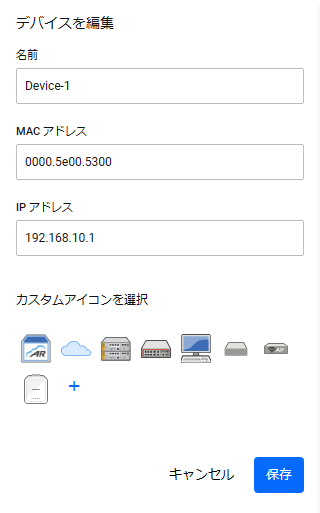

  • 編集：
    デバイス情報を編集します。
    「デバイスを編集」サイドパネルが表示されます。

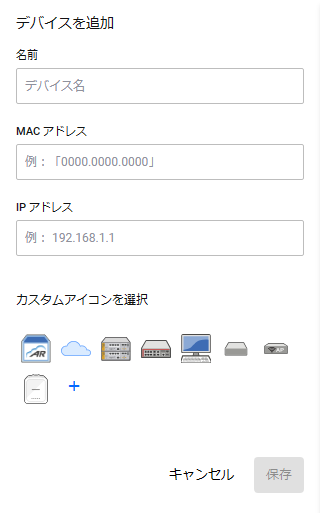

• カスタムデバイス：

  • 編集：
    デバイス情報を編集します。
    「デバイスを編集」サイドパネルが表示されます。

  • 削除：
    デバイス情報を削除します。
    選択すると、「デバイス削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムデバイスはデバイス一覧から削除されます。


Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。

Note

AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

AVM EXサーバーからアクセスできるURLを指定してください。

Note

グループ一覧では使用しません。

Note

グループ一覧では使用しません。

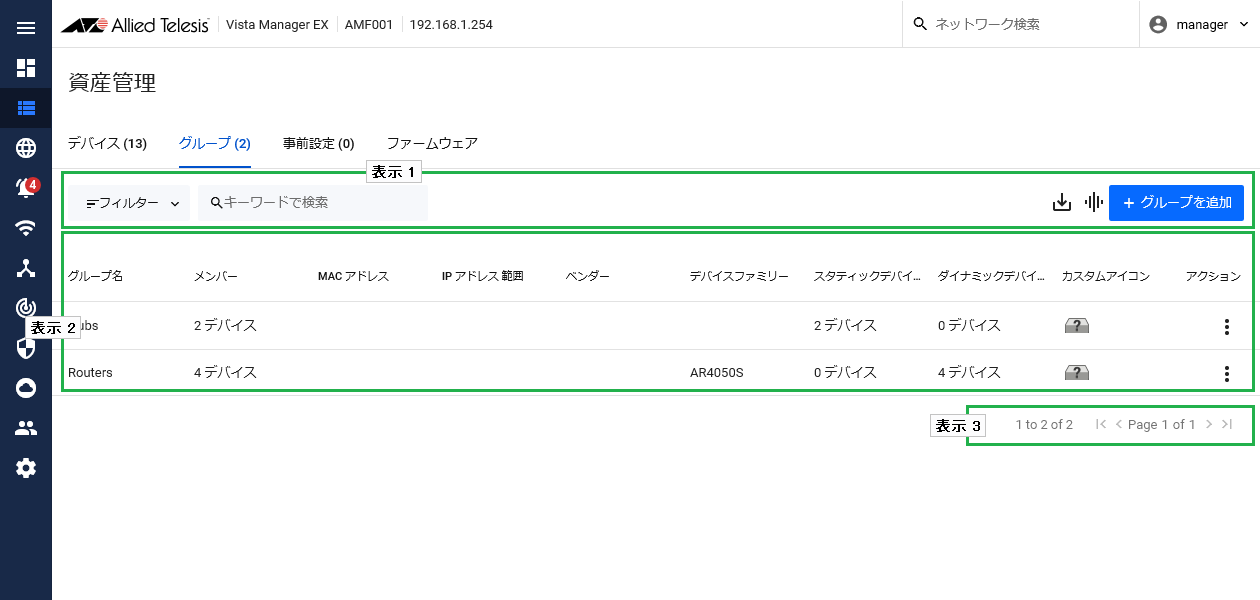

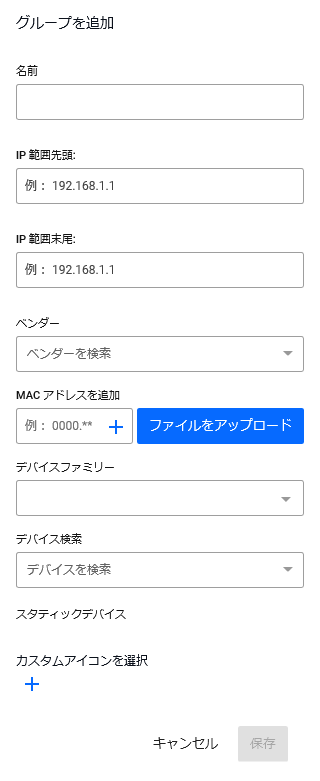

• グループ名

• メンバー

• MACアドレス

• IPアドレス範囲

• ベンダー

• スタティックデバイス

• ダイナミックデバイス

• カスタムアイコン

• アクション

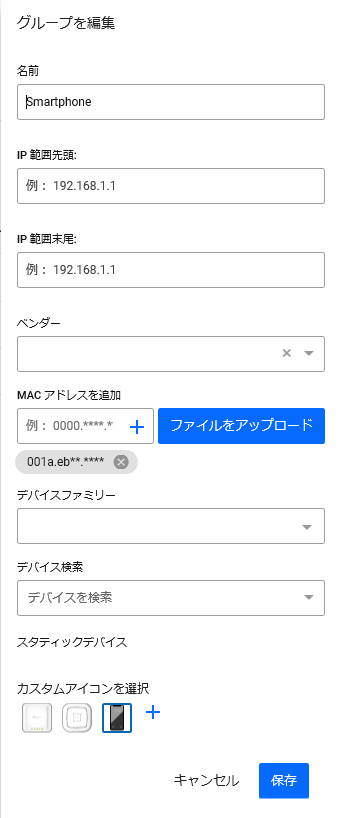

• 編集：
  グループ情報を編集します。
  「グループを編集」サイドパネルが表示されます。

• 削除：
  グループ情報を削除します。
  選択すると、「グループ削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、グループはグループ一覧から削除されます。


Note

複数のベンダー名を指定することはできません。

• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


Note

大文字小文字は区別しません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

複数のベンダー名を指定することはできません。

• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


Note

大文字小文字は区別しません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

大文字小文字は区別しません。

• デバイス名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 隣接デバイス情報

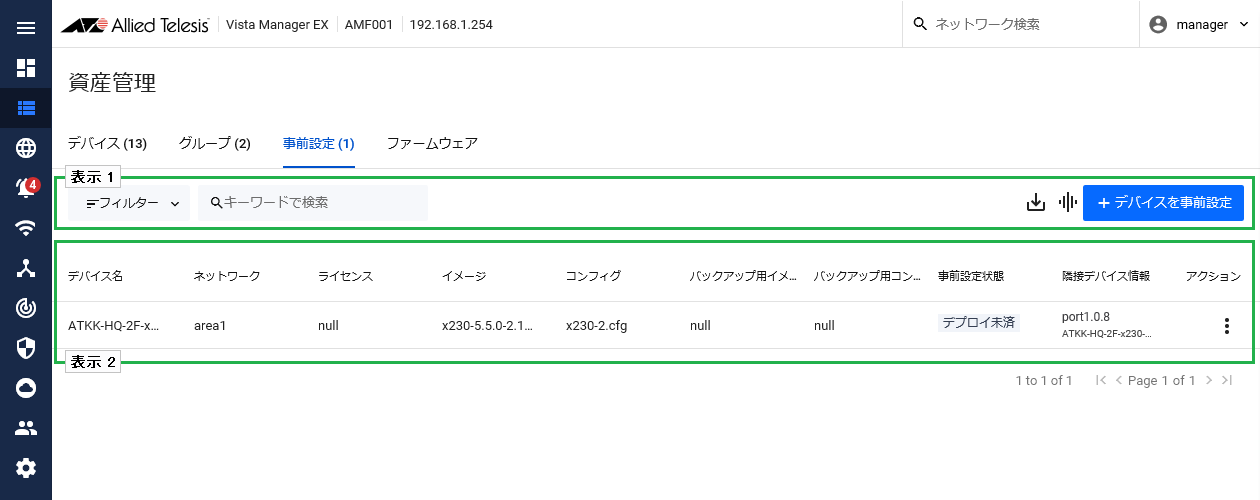

• デバイス名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 事前設定状態

• 隣接デバイス情報

• アクション


• デプロイ未済：
  事前設定はまだ実際のAMFデバイスに適用されていません。

• 進行中：
  事前設定を新規デバイスに適用しています。

• デプロイ済み：
  事前設定を実際のAMFデバイスに適用し、正常に動作しています。
  通常は、デプロイ済みの事前設定を残しておく必要はありませんので、適宜、アクション欄から削除して構いません。


• 削除：
  事前設定を削除します。
  選択すると、「事前設定済みデバイスを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、事前設定は事前設定一覧から削除されます。

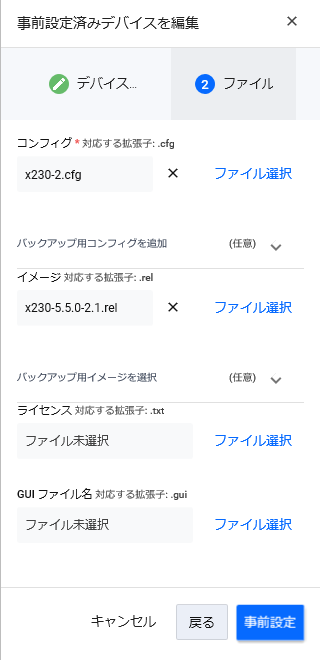

• 編集：
  事前設定情報を編集します。
  「事前設定済みデバイスを編集」サイドパネルが表示されます。


Note

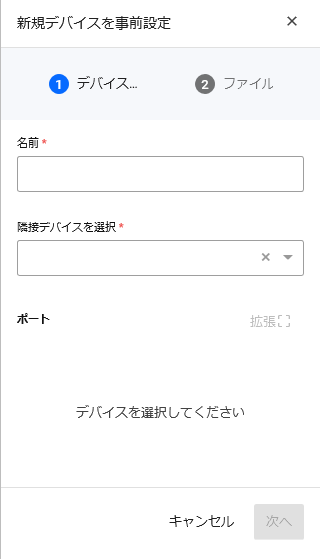

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFデバイスのみが隣接デバイスとして選択できます。

Note

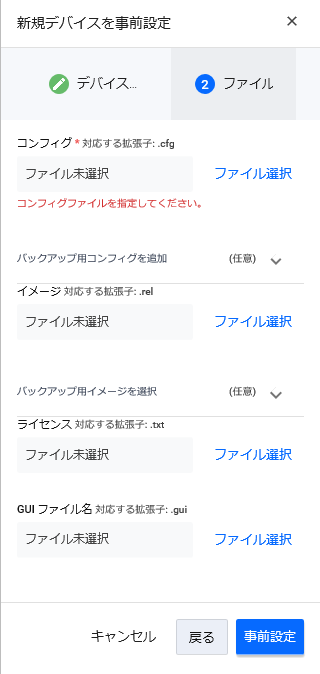

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のデバイスに事前設定が適用された後に、別途設定してください。

Note

本バージョンでは未サポートのため、選択しないでください。

Note

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFデバイスのみが隣接デバイスとして選択できます。

Note

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のデバイスに事前設定が適用された後に、別途設定してください。

Note

本バージョンでは未サポートのため、選択しないでください。

• 日付：
  クリックすると、カレンダーコントロールで日付を選択できます。

• 時刻：
  1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。


Note

日付および時刻は、英語表記となります。

• 「キャンセル」ボタン：
  再起動のスケジュールの作成をキャンセルします。

• 「適用」ボタン：
  指定した日時に再起動のスケジュールを設定します。
  日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。


Note

一括再起動のスケジュールを設定している場合、デバイスファミリーごとの個別キャンセルはできません。一旦「再起動をキャンセル」ボタンで一括再起動をキャンセルしてから、デバイスファミリーごとに再起動を設定するようにしてください。

Note

現在実行中の再起動を中断することはできません。

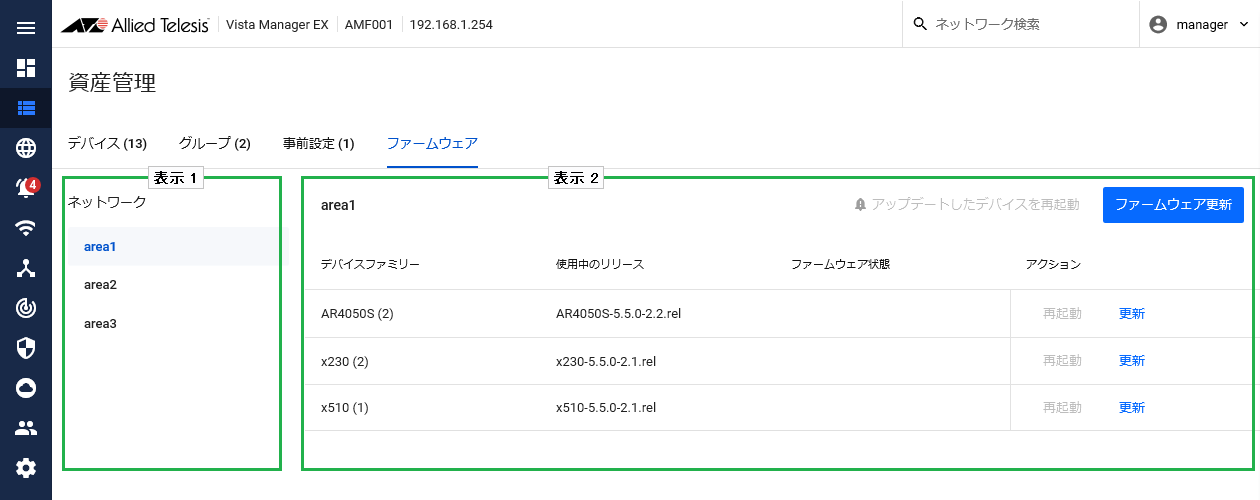

• 再起動：
  新しいファームウェアを適用したデバイスファミリーのAMFデバイスを一括して再起動します。
  ボタンをクリックすると、「再起動の時間を設定」ポップアップが表示されます。

  「再起動の時間を設定」ポップアップ内では、再起動のスケジュールを設定、または直ちに再起動を実行できます。

  • 日付：
    クリックすると、カレンダーコントロールで日付を選択できます。

  • 時刻：
    1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。

  デフォルトでは「今」が選択されています。


  Note

  日付および時刻は、英語表記となります。

  • 「キャンセル」ボタン：
    再起動のスケジュールの作成をキャンセルします。

  • 「適用」ボタン：
    指定した日時に再起動のスケジュールを設定します。
    日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。

  再起動のスケジュールが作成されると、画面右上の「アップデートしたデバイスを再起動」ボタンは「再起動をキャンセル」ボタンに変化します。

• 更新：

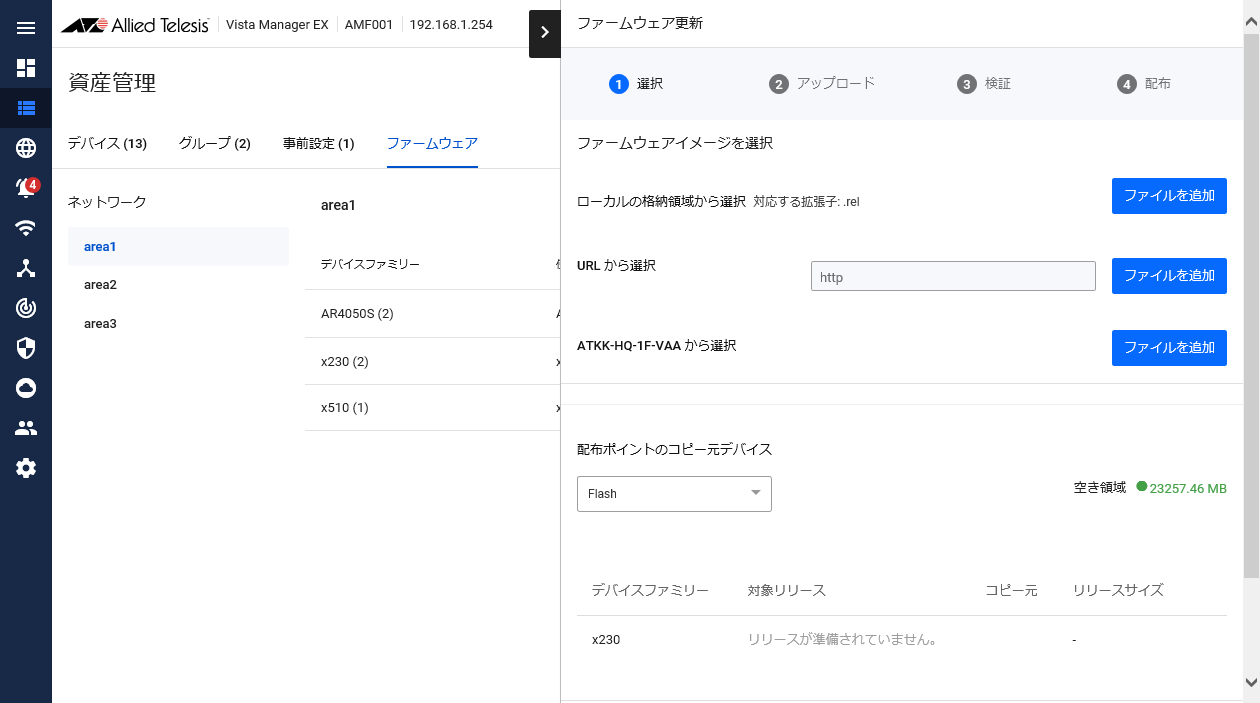

  「ファームウェア更新」サイドパネルを表示し、新しいファームウェアの適用を行います。

• 更新を続ける：
  中断しているファームウェア更新操作に戻ります。


Note

AMF Cloud、AT-NFV-APL、AT-AR4000S-Cloudのファームウェア更新は未サポートです。

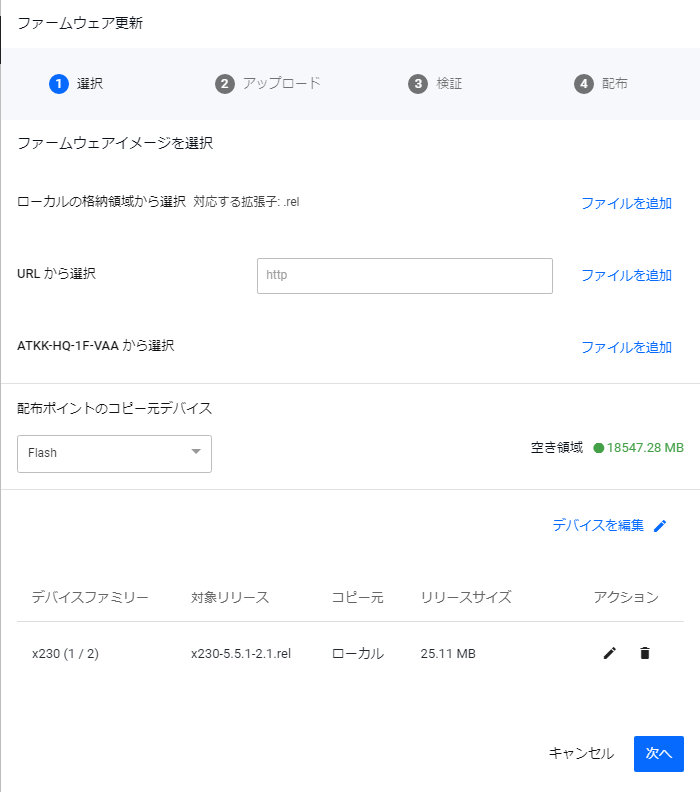

• ローカルの格納領域から選択：
  管理画面を閲覧環境のファイル領域から、配布ポイントにアップロードするファームウェアのイメージファイルを選択します。

• URLから選択：
  ファームウェアのイメージファイルをダウンロードするURLを指定します。


  Note

  AVM EXサーバーからアクセスできるURLを指定してください。

  URLから選択を行う場合に限り、ファームウェアのイメージファイル（.rel形式）のほかに、ファームウェアファイルを含むZIPファイル（.zip形式）を選択できます。


  Note

  ZIPファイルに含まれるファームウェア以外のファイルは無視されます。
  なお、複数のファームウェアファイルを含むZIPファイルは未サポートとなります。


• （AMFマスターのデバイス名）から選択：
  「マスターから選択」ダイアログを表示し、該当のAMFエリアのAMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアから選択します。

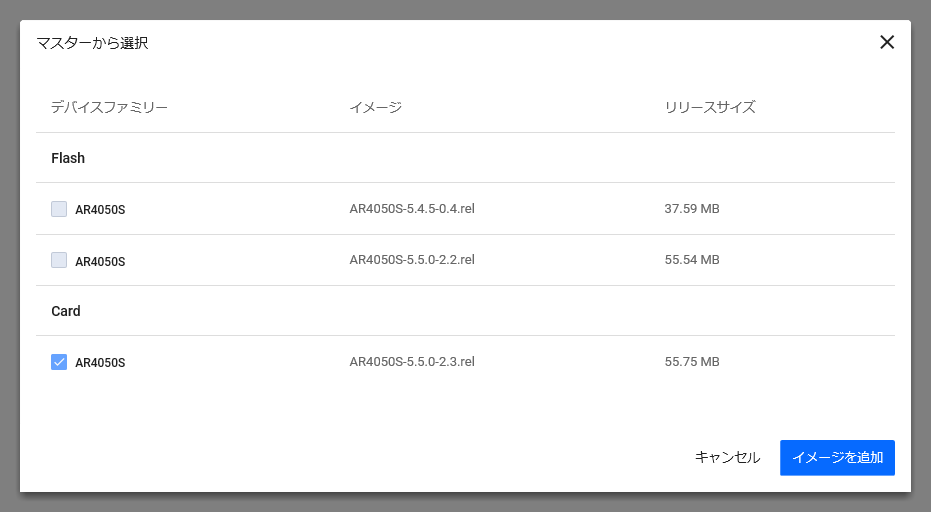

  ■ マスターから選択 ダイアログ
  AMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアの一覧から、AMFデバイスに適用するイメージファイルを選択します。
  このダイアログには、実行中のファームウェア更新の対象デバイスファミリーに該当するファームウェアのみが一覧表示されます。



  Note

  AMFコントローラーまたはマスターに装着された外部ストレージ（USBメモリーまたはSDHCカード）を使用する場合は、ファームウェアイメージファイルは外部ストレージのルートディレクトリーに保存してください。

  Note

  一度のファームウェア更新で、複数の格納領域（AMFコントローラーまたはマスターのフラッシュメモリー、装着されたUSBメモリー、SDHCカード）を同時に使用することはできません。ファームウェアイメージファイルが複数の格納領域に存在する場合、格納領域ごとに分けてファームウェア更新を行ってください。

  • チェックボックス：
    アップロードの対象として選択するファームウェアイメージファイルのチェックボックスにチェックを入れます。

  • デバイスファミリー：
    ファームウェアのイメージファイルが対応するデバイスファミリーを表示します。

  • イメージ：
    ファームウェアのイメージファイルのファイル名を表示します。

  • リリースサイズ：
    ファームウェアのイメージファイルのファイルサイズを表示します。

  • キャンセル：
    ファームウェアイメージの選択を中断します。

  • イメージを追加：
    選択したファームウェアイメージをアップロードの対象として指定します。


Note

1つのデバイスファミリーに対して複数のファームウェアイメージファイルを選択することはできません。

• flash：フラッシュメモリー（AMF Cloudの場合はインストールされたハードディスクパーティション）

• usb：USBメモリー

• card：SDHCカード

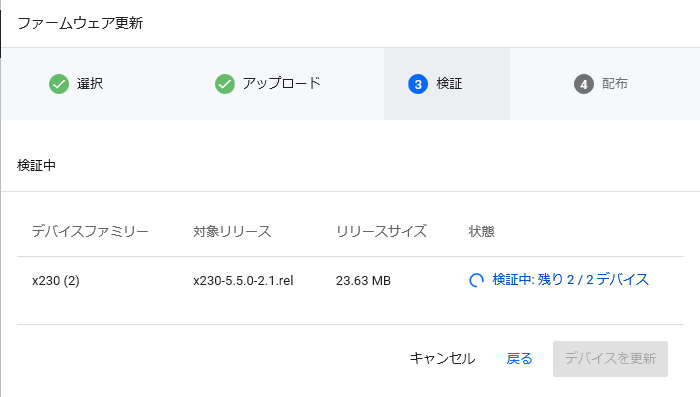

• デバイスファミリー：
  更新対象のデバイスファミリーを表示します。
  デバイスファミリー一覧各行のアクション欄から「更新」を選択した場合は、該当のデバイスファミリーのみが表示されます。
  デバイスファミリー一覧右上の「ファームウェア更新」ボタンからファームウェア更新サイドパネルを表示した場合は、AMFエリア内のすべてのデバイスファミリーが一覧されます。
  末尾のカッコ内には、該当デバイスファミリーのデバイス総数とファームウェア適用対象のデバイス数が「(対象数 / 総数)」の形で表示されます。該当デバイスファミリーのすべてのデバイスが適用対象の場合は、総数が表示されます。

• 対象リリース：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイル名を表示します。

• コピー元：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのコピー元を表示します。

• リリースサイズ：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイルサイズを表示します。

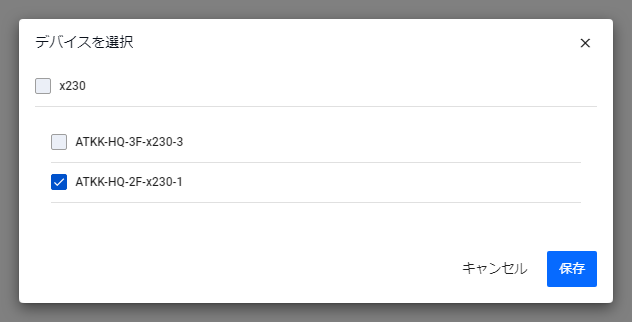

• 編集ボタン（鉛筆アイコン）：
  「デバイスを選択」ダイアログを表示します。
  該当のデバイスファミリーのうち、適用対象のデバイスを選択できます。

• 削除ボタン（ゴミ箱アイコン）：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルの指定を解除します。
