画面リファレンス / ネットワークツリー / サブネット

サブネットの一覧

サブネットの詳細

ノード属性

イベントリスト

サブネットの作成

サブネットの更新

サブネットの一覧表示、作成、詳細の表示、設定の変更を行います。

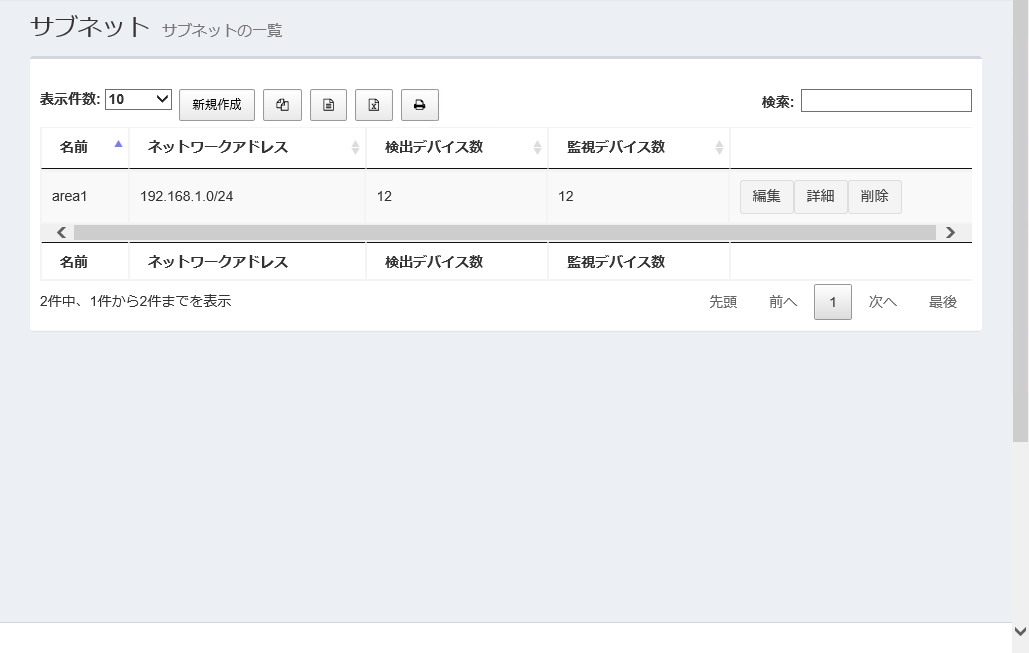

サブネットの一覧

SNMPプラグインに登録されたサブネットの一覧を表示します。

表 1：サブネットの一覧
項目名	説明
表示件数	一覧のページに表示するサブネットの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	サブネットを新しく登録します。
クリップボードにコピー	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、タブ区切りテキスト形式でクリップボードに保存します。サブネットの一覧をテキストエディタにコピーしたい場合などに使います。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたサブネットの名前を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
「編集」ボタン	該当のサブネットの「サブネットの更新」画面を開きます。
「詳細」ボタン	該当のサブネットの「サブネットの詳細」画面を開きます。
「削除」ボタン	「サブネットの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの一覧」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。先頭先頭ページを表示します。前へ現在の表示ページの1つ前のページを表示します。ページ番号数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。次へ現在の表示ページの1つ次のページを表示します。最後最終ページを表示します。

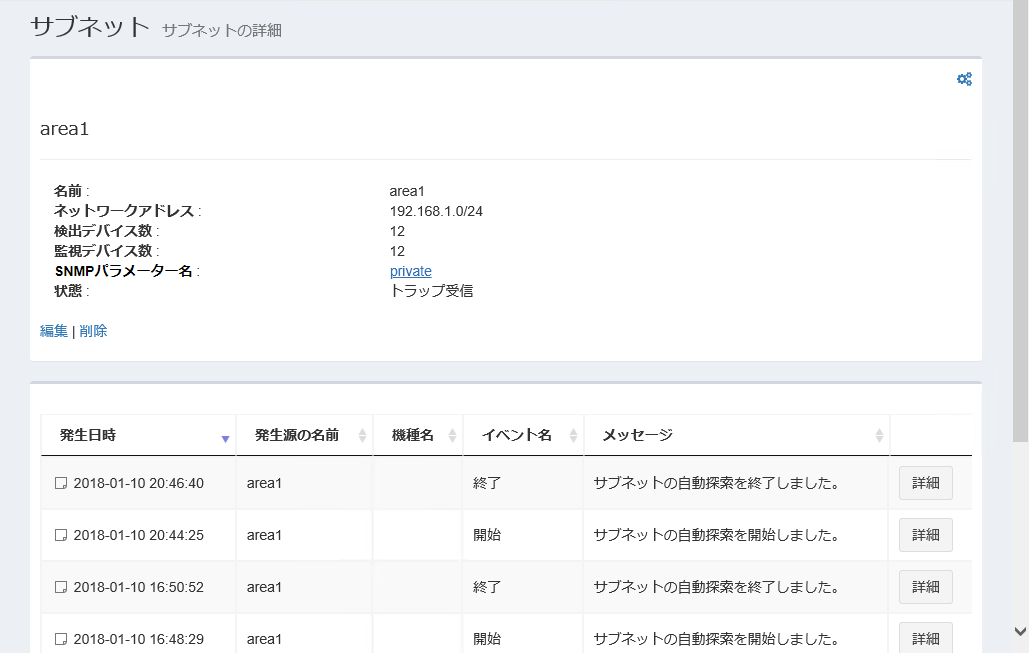

サブネットの詳細

「デバイスのツリー表示」画面のノード属性にてサブネットの名前をクリックすると、「サブネットの詳細」画面が表示されます。
「サブネットの詳細」には、該当サブネットのノード属性とイベントリストが表示されます。

ノード属性

表 2：ノード属性
項目	内容
歯車アイコン	歯車アイコンをクリックすると、「自動探索」サブメニューが表示されます。自動探索を実行すると、サブネット配下のノードをツリーに追加します。
名前	「サブネットの作成」で指定したユーザー定義のサブネット名
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
SNMPパラメーター名	SNMPでデバイスから情報を取得するときに使うGetパラメーター名。クリックすると、SNMPパラメーターの詳細が表示されます。
状態	サブネットの状態
編集	クリックすると、該当サブネットの「サブネットの更新」画面に移動します。
削除	クリックすると、「サブネットの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの詳細」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。

イベントリスト

イベントログをリスト表示します。

表 3：イベントリスト
項目名	説明
発生日時	イベントの発生日時を表示します。
発生源の名前	イベントが発生したノードの名前などを表示します。
機種名	イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名	イベントの種類を表示します。
メッセージ	イベントの説明を表示します。
詳細	「イベントログの詳細」画面を表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。先頭先頭ページを表示します。前へ現在の表示ページの1つ前のページを表示します。ページ番号数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。次へ現在の表示ページの1つ次のページを表示します。最後最終ページを表示します。

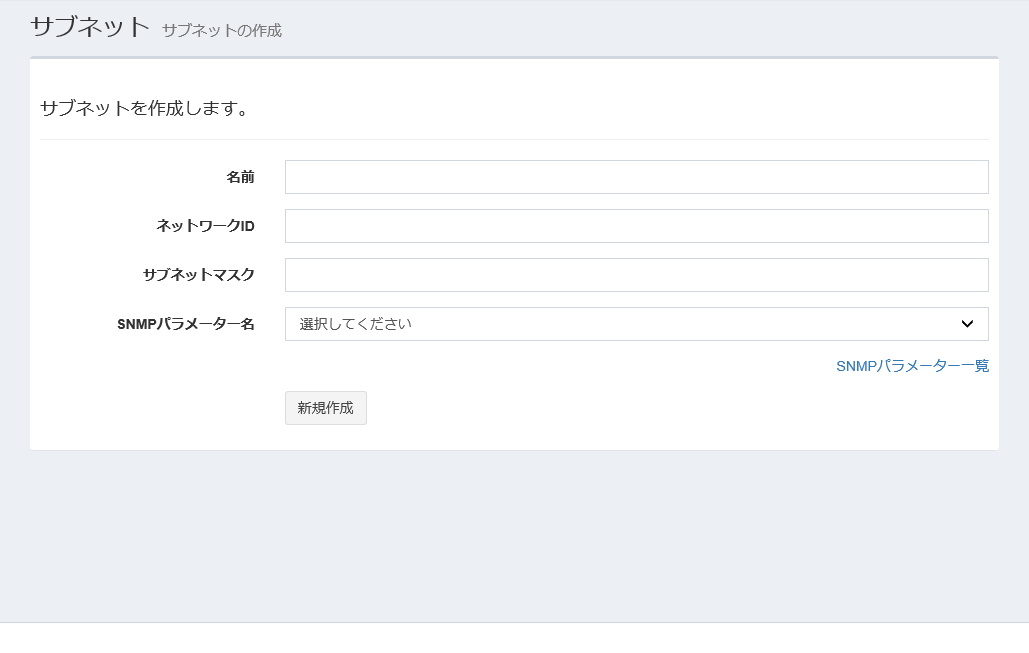

サブネットの作成

「デバイスのツリー表示」画面の「ツリービュー」にてネットワークを選択し、歯車アイコンのサブメニューから「サブネットの作成」を選択すると、「サブネットの作成」画面が表示されます。
「サブネットの作成」では、SNMPプラグインのネットワークにサブネットを新規作成します。
サブネットを新規作成すると、サブネット配下のIPアドレスに対して自動探索を行い、検出されたデバイスがツリービュー上のサブネット以下に追加されます。

Note
自動探索実行中は該当サブネットの削除をしないでください。

Note
デバイスの名前が空白の場合、ネットワークツリー画面右側の詳細表示が正しく表示されません。「SNMPプラグイン設定ユーティリティ」の「デバイス表示設定」画面にて、「可能であれば、デバイスの表示名に sysName を使用する」チェックボックスにチェックを入れずに使用してください。

表 4：サブネットの作成
項目	内容
名前	サブネットの名前を入力します。1～35文字の、いずれも半角の英字・数字・記号（スペース " % ' , - < > ^ _ ` { \| } ~ のみ使用可）を指定できます。 Note サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。
ネットワークID	サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を入力します。
サブネットマスク	サブネットのサブネットマスク（例：255.255.255.0）を入力、またはプレフィックス長（例：24）を入力します。 Note サブネットは22ビットマスク（255.255.252.0）よりも大きい値を設定してください（IPアドレス数は、1,024以下になるように設定してください）。例： 22ビットマスク（255.255.252.0）　IPアドレス数：1,024 23ビットマスク（255.255.254.0）　IPアドレス数：512 24ビットマスク（255.255.255.0）　IPアドレス数：256 　：　：上記より小さいマスク値（21ビットマスクなど）を設定したい場合は、SNMPプラグインのシステム設定ユーティリティにて、PING条件を「ダイレクトブロードキャストアドレスを使用」または「PING の代わりにシードファイルを使用」に設定変更してください。
SNMPパラメーター名	SNMPでデバイスから情報を取得するときに使うGetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター一覧	「SNMPパラメーターの一覧」を表示します。「SNMPパラメーターの一覧」では、SNMPパラメーターを作成、編集、削除することができます。
「新規作成」ボタン	指定したサブネットの設定の変更を新規サブネットとして保存し、「デバイスのツリー表示」画面に移動します。

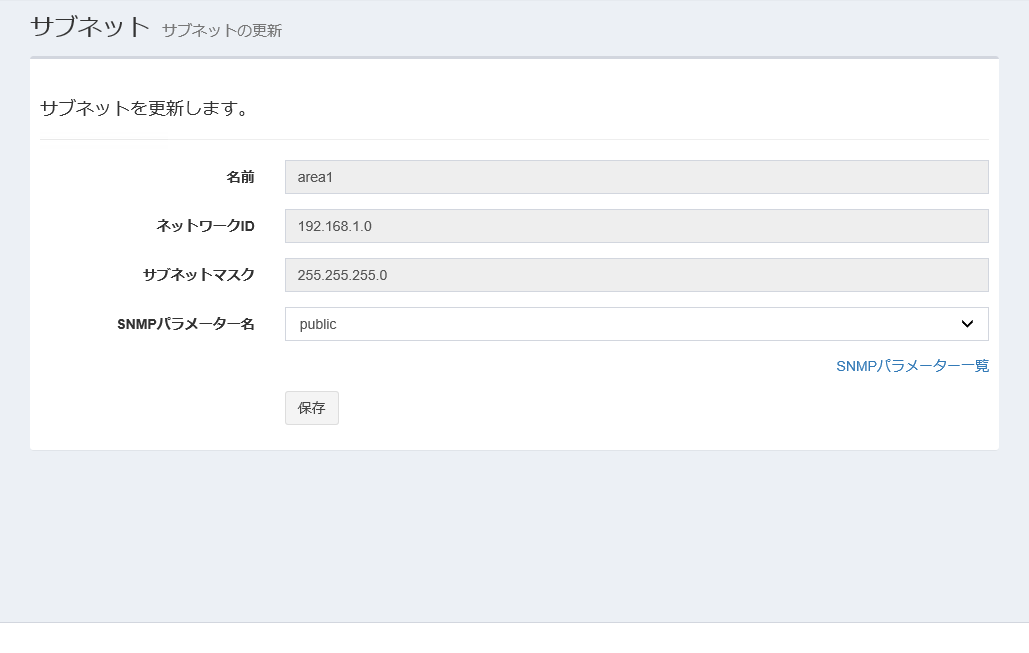

サブネットの更新

「サブネットの詳細」画面のノード属性から名前をクリックすると、「サブネットの更新」画面が表示されます。
「サブネットの更新」では、該当サブネットのノード属性を編集できます。

表 5：サブネットの更新
項目	内容
名前	「サブネットの作成」で指定したユーザー定義のサブネット名を表示します。 Note サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。
ネットワークID	サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を表示します。
サブネットマスク	サブネットのサブネットマスクを表示します。
SNMPパラメーター名	SNMPでデバイスから情報を取得するときに使うGetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター一覧	「SNMPパラメーターの一覧」を表示します。「SNMPパラメーターの一覧」では、SNMPパラメーターを作成、編集、削除することができます。
「保存」ボタン	該当サブネットの設定の変更を保存し、「サブネットの詳細」に移動します。
