画面リファレンス / ネットワークツリー / その他のノード


デバイス以外のノード、すなわち、ポート、スタック、シャーシ、スロットの詳細を表示、または設定を変更します。
ポート、スタック、シャーシ、スロットの各種ノードに関する画面の構成はほぼ同じです。
ここでは、ポートの画面を例に、ノードの詳細、ノードの更新画面を説明します。

ポート

ポートの詳細表示または設定を変更します。

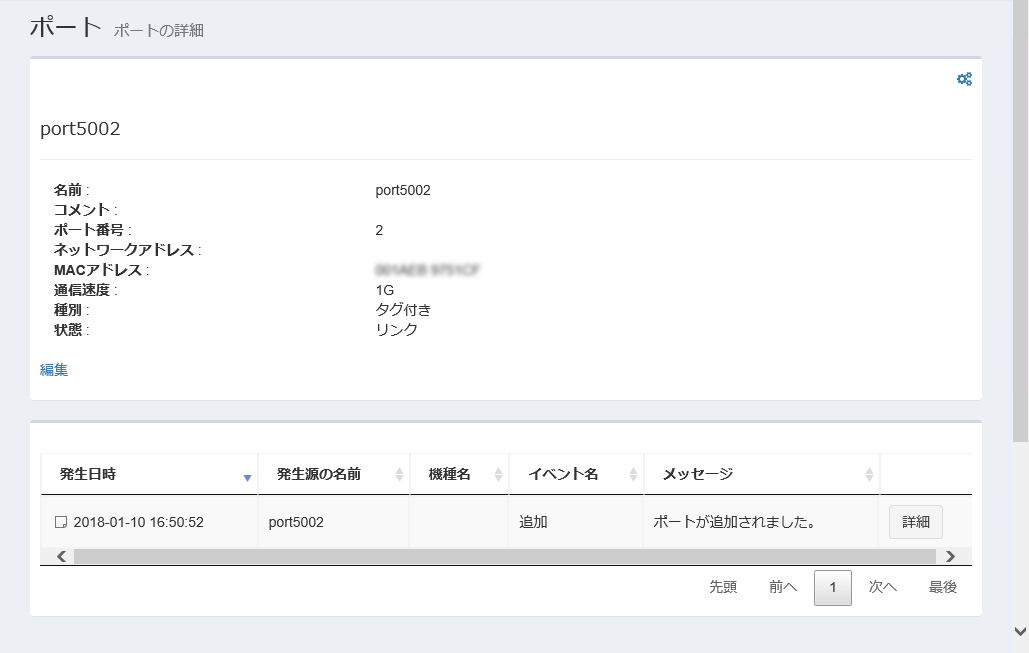

ポートの詳細

「デバイスのツリー表示」画面のツリービューにてポートを選択した場合、ノード属性からポートの名前をクリックすると、ポートの詳細画面が表示されます。
ポートの詳細画面には、該当ポートのノード属性とイベントリストが表示されます。

ポート属性

表 1：ポート属性
項目 内容
歯車アイコン 歯車アイコンをクリックすると、「通知フラグクリア」サブメニューが表示されます。
通知フラグクリアを実行すると、該当のノードの状態表示アイコン欄からトラップアイコンが消去されます。
名前 修正可能なポートの名前
コメント 設定されているコメント情報
ポート番号 ポートの番号を表示します。
ネットワークアドレス IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
MACアドレス ポートまたはデバイスのMACアドレス
通信速度 ポートの通信速度（単位はbps）
Note
該当ポートの通信速度が「10Mbps」「100Mbps」「1Gbps」「10Gbps」以外の場合、「不明」というステータスで表示されます。
種別 ポート種別
状態 ポートの状態
編集 クリックすると、該当ノードの「ノードの更新」画面に移動します。

イベントリスト

イベントログをリスト表示します。
表 2：ポートイベントリスト
項目名 説明
発生日時 イベントの発生日時を表示します。
発生源の名前 イベントが発生したノードの名前などを表示します。
機種名 イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名 イベントの種類を表示します。
メッセージ イベントの説明を表示します。
詳細 「イベントログの詳細」画面を表示します。
ページ選択 一覧に現在表示している範囲を、ページ単位で指定します。
  • 先頭：
    先頭ページを表示します。

  • 前へ：
    現在の表示ページの1つ前のページを表示します。

  • ページ番号：
    数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。

  • 次へ：
    現在の表示ページの1つ次のページを表示します。

  • 最後：
    最終ページを表示します。

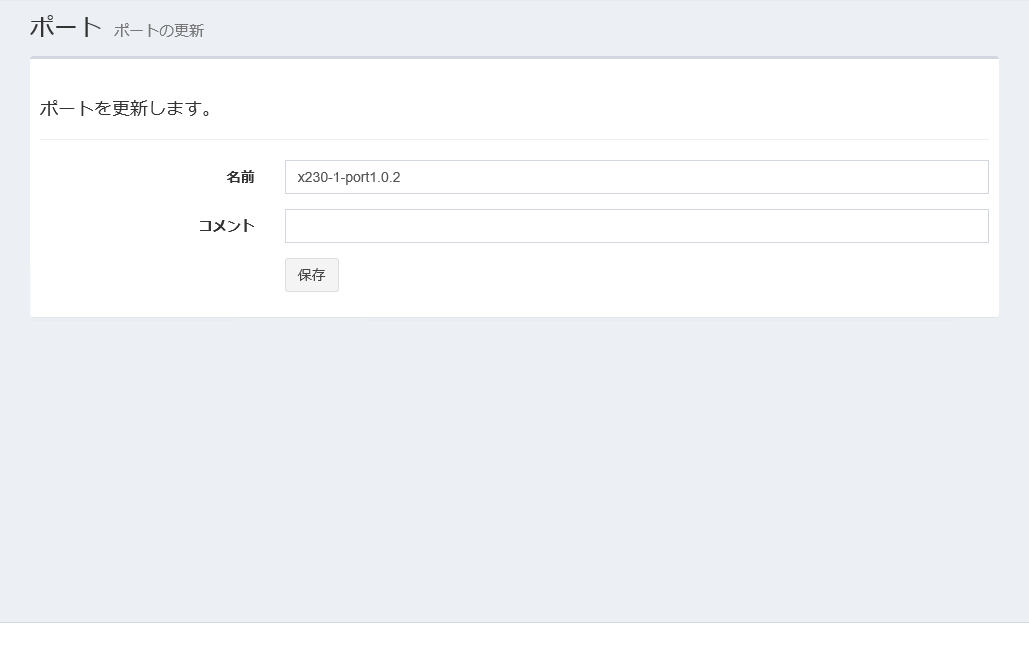

ポートの更新

「ポートの詳細」画面のノード属性から名前をクリックすると、ポートの更新画面が表示されます。
ポートの更新画面では、該当ポートのノード属性を編集できます。

表 3：ポートの更新
項目 内容
名前 ポートの名前を入力します。1～255文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。
コメント コメントを入力します。1024文字以内で、半角および全角の英字・数字・かな・漢字・記号を指定できます。
「保存」ボタン 該当ポートの設定の変更を保存し、「ポートの詳細」に移動します。

スタック

スタックの詳細表示または設定を変更します。

スタックの詳細

「デバイスのツリー表示」画面のツリービューにてスタックを選択した場合、ノード属性からスタックの名前をクリックすると、スタックの詳細画面が表示されます。
スタックの詳細画面には、該当スタックのノード属性とイベントリストが表示されます。
Note
画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

スタック属性

表 4：スタック属性
項目 内容
歯車アイコン 歯車アイコンをクリックすると、「通知フラグクリア」サブメニューが表示されます。
通知フラグクリアを実行すると、該当のノードの状態表示アイコン欄からトラップアイコンが消去されます。
名前 修正可能なスタックの名前
コメント 設定されているコメント情報
スタック番号 スタックの番号
機種名 スタックの機種情報
編集 クリックすると、該当スタックの「スタックの更新」画面に移動します。

イベントリスト

イベントログをリスト表示します。
表 5：スタックイベントリスト
項目名 説明
発生日時 イベントの発生日時を表示します。
発生源の名前 イベントが発生したノードの名前などを表示します。
機種名 イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名 イベントの種類を表示します。
メッセージ イベントの説明を表示します。
詳細 「イベントログの詳細」画面を表示します。
ページ選択 一覧に現在表示している範囲を、ページ単位で指定します。
  • 先頭：
    先頭ページを表示します。

  • 前へ：
    現在の表示ページの1つ前のページを表示します。

  • ページ番号：
    数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。

  • 次へ：
    現在の表示ページの1つ次のページを表示します。

  • 最後：
    最終ページを表示します。

スタックの更新

「スタックの詳細」画面のノード属性から名前をクリックすると、スタックの更新画面が表示されます。
スタックの更新画面では、該当スタックのノード属性を編集できます。
Note
画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。
表 6：スタックの更新
項目 内容
名前 スタックの名前を入力します。1～255文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。
コメント コメントを入力します。1024文字以内で、半角および全角の英字・数字・かな・漢字・記号を指定できます。
「保存」ボタン 該当スタックの設定の変更を保存し、「スタックの詳細」に移動します。

シャーシ

シャーシの詳細表示または設定を変更します。

シャーシの詳細

「デバイスのツリー表示」画面のツリービューにてシャーシを選択した場合、ノード属性からシャーシの名前をクリックすると、シャーシの詳細画面が表示されます。
シャーシの詳細画面には、該当シャーシのノード属性とイベントリストが表示されます。
Note
画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

シャーシ属性

表 7：シャーシ属性
項目 内容
歯車アイコン 歯車アイコンをクリックすると、「通知フラグクリア」サブメニューが表示されます。
通知フラグクリアを実行すると、該当のノードの状態表示アイコン欄からトラップアイコンが消去されます。
名前 修正可能なシャーシの名前
コメント 設定されているコメント情報
シャーシ番号 シャーシの番号
機種名 シャーシの機種情報
編集 クリックすると、該当シャーシの「シャーシの更新」画面に移動します。

イベントリスト

イベントログをリスト表示します。
表 8：シャーシイベントリスト
項目名 説明
発生日時 イベントの発生日時を表示します。
発生源の名前 イベントが発生したノードの名前などを表示します。
機種名 イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名 イベントの種類を表示します。
メッセージ イベントの説明を表示します。
詳細 「イベントログの詳細」画面を表示します。
ページ選択 一覧に現在表示している範囲を、ページ単位で指定します。
  • 先頭：
    先頭ページを表示します。

  • 前へ：
    現在の表示ページの1つ前のページを表示します。

  • ページ番号：
    数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。

  • 次へ：
    現在の表示ページの1つ次のページを表示します。

  • 最後：
    最終ページを表示します。

シャーシの更新

「シャーシの詳細」画面のノード属性から名前をクリックすると、シャーシの更新画面が表示されます。
シャーシの更新画面では、該当シャーシのノード属性を編集できます。
Note
画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。
表 9：シャーシの更新
項目 内容
名前 シャーシの名前を入力します。1～255文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。
コメント コメントを入力します。1024文字以内で、半角および全角の英字・数字・かな・漢字・記号を指定できます。

スロット

スロットの詳細表示または設定を変更します。

スロットの詳細

「デバイスのツリー表示」画面のツリービューにてスロットを選択した場合、ノード属性からスロットの名前をクリックすると、スロットの詳細画面が表示されます。
スロットの詳細画面には、該当スロットのノード属性とイベントリストが表示されます。
Note
画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

スロット属性

表 10：スロット属性
項目 内容
歯車アイコン 歯車アイコンをクリックすると、「通知フラグクリア」サブメニューが表示されます。
通知フラグクリアを実行すると、該当のノードの状態表示アイコン欄からトラップアイコンが消去されます。
名前 修正可能なスロットの名前。自動探索で検出された場合は、「slot1」のように「slot<スロット番号>」の形式になります。一部機種は異なる形式の名前で表示される場合があります。
コメント 設定されているコメント情報
スロット番号 スロットの番号
機種名 スロットの機種情報
編集 クリックすると、該当スロットの「スロットの更新」画面に移動します。

イベントリスト

イベントログをリスト表示します。
表 11：スロットイベントリスト
項目名 説明
発生日時 イベントの発生日時を表示します。
発生源の名前 イベントが発生したノードの名前などを表示します。
機種名 イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名 イベントの種類を表示します。
メッセージ イベントの説明を表示します。
詳細 「イベントログの詳細」画面を表示します。
ページ選択 一覧に現在表示している範囲を、ページ単位で指定します。
  • 先頭：
    先頭ページを表示します。

  • 前へ：
    現在の表示ページの1つ前のページを表示します。

  • ページ番号：
    数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。

  • 次へ：
    現在の表示ページの1つ次のページを表示します。

  • 最後：
    最終ページを表示します。

スロットの更新

「スロットの詳細」画面のノード属性から名前をクリックすると、スロットの更新画面が表示されます。
スロットの更新画面では、該当スロットのノード属性を編集できます。
Note
画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。
表 12：スロットの更新
項目 内容
名前 スロットの名前を入力します。1～255文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。
コメント コメントを入力します。1024文字以内で、半角および全角の英字・数字・かな・漢字・記号を指定できます。
「保存」ボタン 該当スロットの設定の変更を保存し、「スロットの詳細」に移動します。
