AVM EX編 / 画面リファレンス / 資産管理

Note

大文字小文字は区別しません。

Note

アイコン名を指定する際、デフォルトで登録されているアイコンは次のように指定できます。
switch（スイッチ）、firewall（ルーター）、vaa（AT-VA）、terminal（端末）、wireless-ap（AWCプラグイン管理下の無線AP）、other（その他不明）
AWCプラグイン管理外でAMFゲストノードとして認識された無線APはアイコン名での検索対象にはできません。

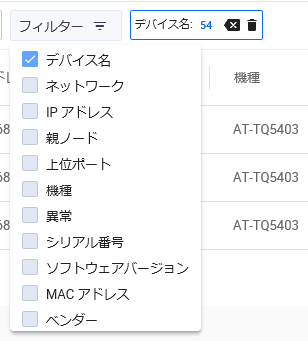

• デバイス名

• ネットワーク

• IPアドレス

• 親ノード

• 上位ポート

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• MACアドレス

• ベンダー


Note

CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、すべての情報が含まれます。

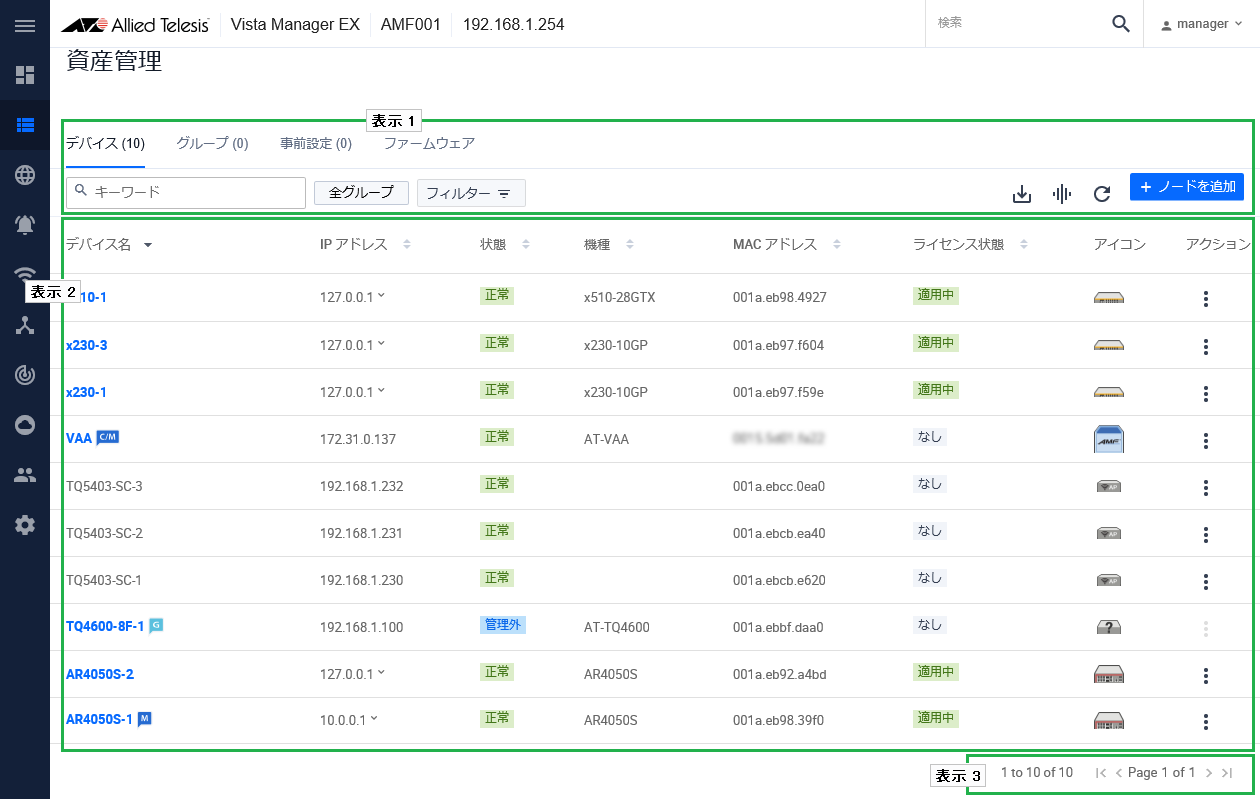

• デバイス名

• IPアドレス

• 親ノード

• 上位ポート

• 状態

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• メモ

• MACアドレス

• ベンダー

• ライセンス状態

• アイコン

• アクション


Note

デバイス検出は、AMFノードのARPキャッシュからの情報を収集して行います。AMFキャッシュの更新の間にパケットの送受信がないネットワーク機器については、本機能では検出されない場合があります。

Note

本機能はデバイスを検出するのみで、検出後のステータス監視は行いません。

Note

一部のAMFゲストノードでは未サポートです。

Note

無線APでは未サポートです。

• AMFノード：

  • 設定を保存：
    ランニングコンフィグ（ランタイムメモリー上にある現在の設定内容）を、設定されたスタートアップコンフィグ（次回起動時の設定ファイル）に保存します。



• AMFゲストノード：
  なし


• 非AMFゲストノード：

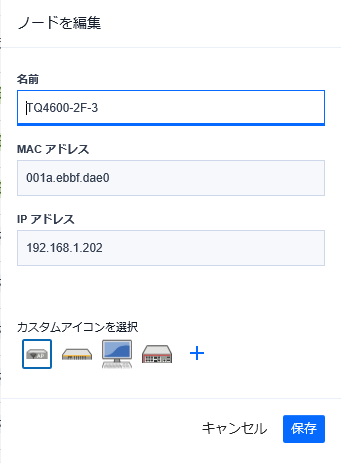

  • 編集：
    デバイス情報を編集します。
    「ノードを編集」サイドパネルが表示されます。



• カスタムデバイス：

  • 編集：
    デバイス情報を編集します。
    「ノードを編集」サイドパネルが表示されます。

  • 削除：
    デバイス情報を削除します。
    選択すると、「デバイス削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムデバイスはデバイス一覧から削除されます。


Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。

Note

AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

グループ一覧では使用しません。

Note

グループ一覧では使用しません。

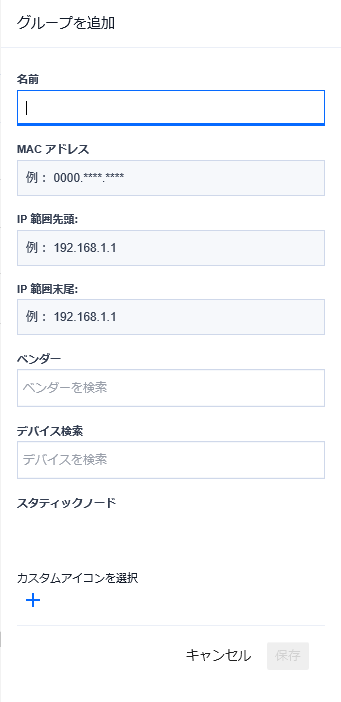

• グループ名

• メンバー

• MACアドレス

• IPアドレス範囲

• ベンダー

• スタティックノード

• ダイナミックノード

• カスタムアイコン

• アクション

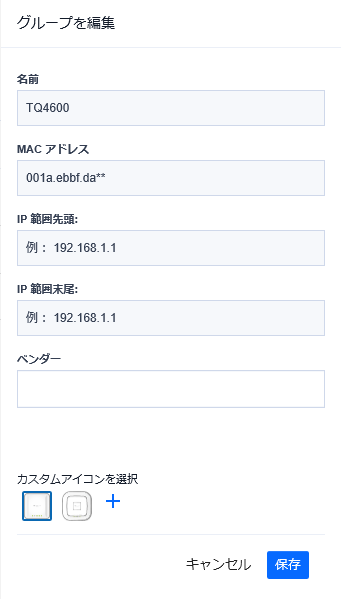

• 編集：
  グループ情報を編集します。
  「グループを編集」サイドパネルが表示されます。

• 削除：
  グループ情報を削除します。
  選択すると、「グループ削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、グループはグループ一覧から削除されます。


Note

複数のベンダー名を指定することはできません。

Note

大文字小文字は区別しません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

複数のベンダー名を指定することはできません。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「保存」ボタン：
  アイコンを登録します。


Note

大文字小文字は区別しません。

• ノード名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 隣接ノード情報

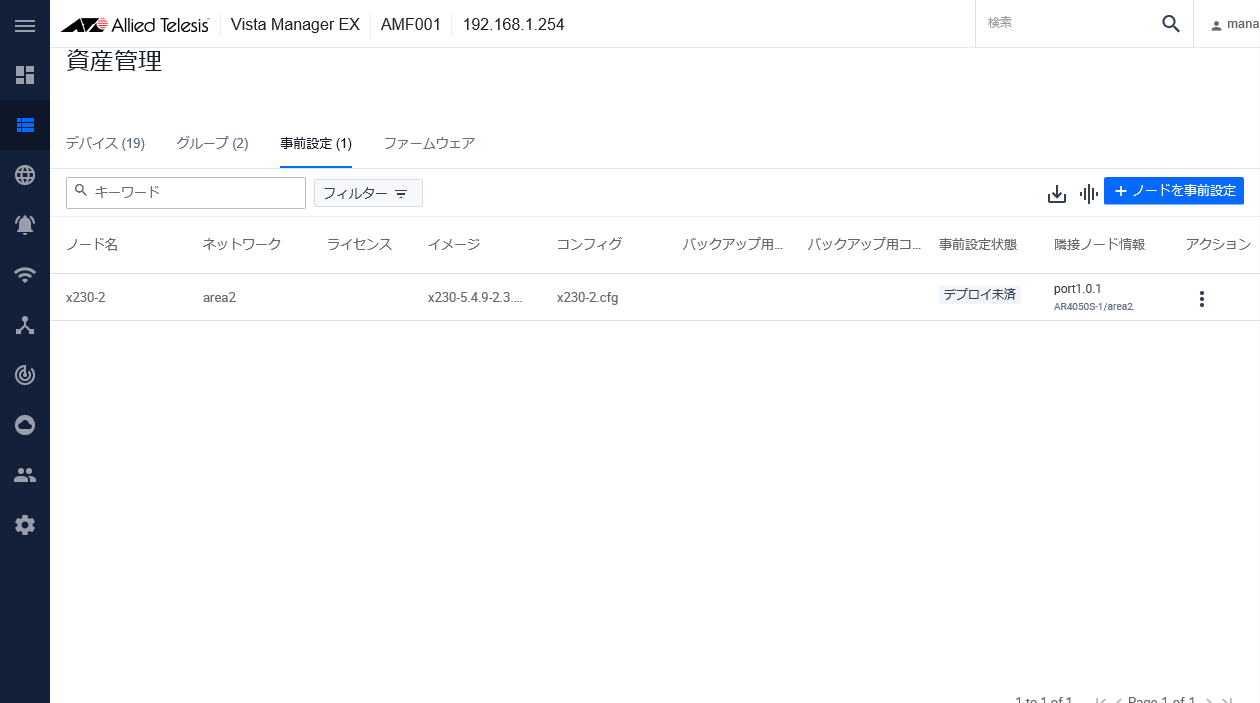

• ノード名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 事前設定状態

• 隣接ノード情報

• アクション


• デプロイ未済：
  事前設定はまだ実際のAMFノードに適用されていません。

• 進行中：
  事前設定を新規ノードに適用しています。

• デプロイ済み：
  事前設定を実際のAMFノードに適用し、正常に動作しています。
  通常は、デプロイ済みの事前設定を残しておく必要はありませんので、適宜、アクション欄から削除して構いません。


• 削除：
  事前設定を削除します。
  選択すると、「事前設定済みノードを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、事前設定は事前設定一覧から削除されます。

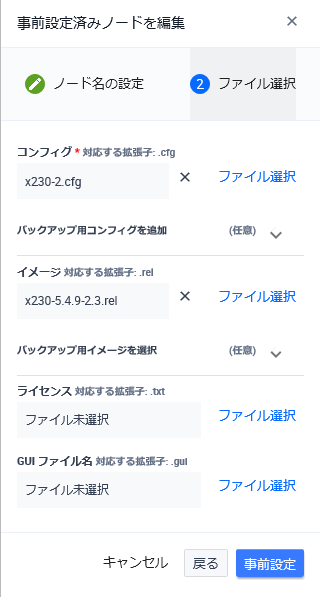

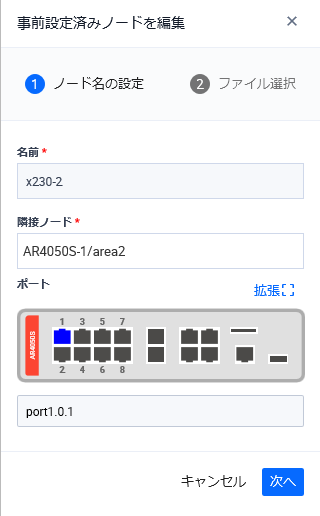

• 編集：
  事前設定情報を編集します。
  「事前設定済みノードを編集」サイドパネルが表示されます。


Note

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFノードのみが隣接ノードとして選択できます。

Note

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のノードに事前設定が適用された後に、別途設定してください。

Note

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFノードのみが隣接ノードとして選択できます。

Note

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のノードに事前設定が適用された後に、別途設定してください。

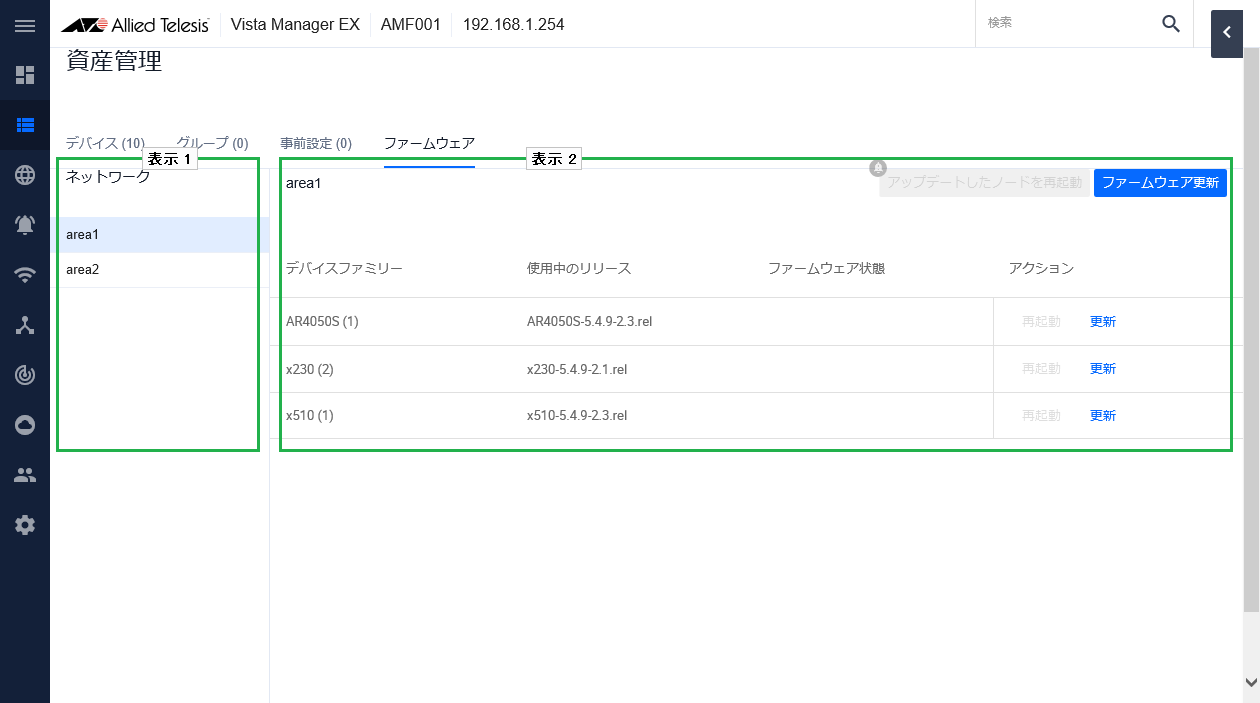

• 再起動：
  新しいファームウェアを適用したデバイスファミリーのAMFノードを一括して再起動します。

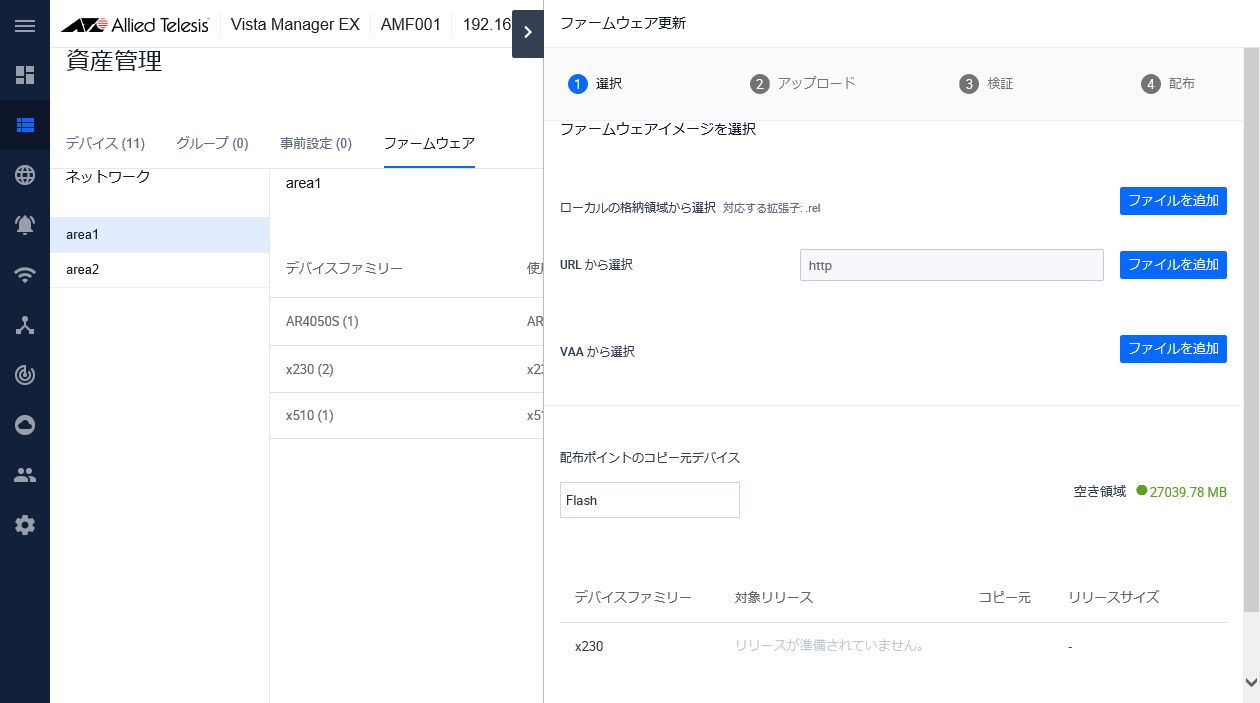

• 更新：
  「ファームウェア更新」サイドパネルを表示し、新しいファームウェアの適用を行います。

• 更新を続ける：
  中断しているファームウェア更新操作に戻ります。


Note

AMF Cloudのインストール用ISOイメージファイル（.iso形式）は未サポートです。

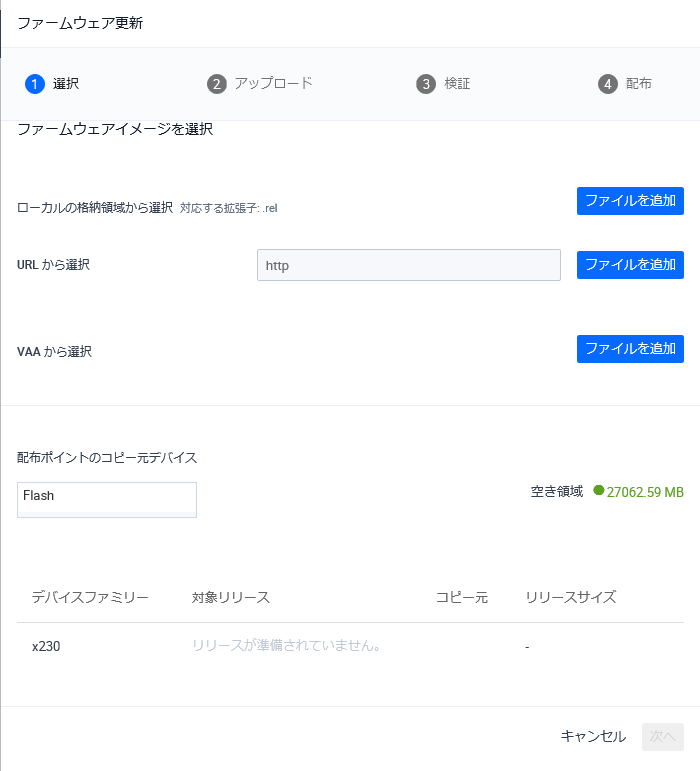

• ローカルの格納領域から選択：
  管理画面を閲覧環境のファイル領域から、配布ポイントにアップロードするファームウェアのイメージファイルを選択します。

• URLから選択：
  ファームウェアのイメージファイルをダウンロードするURLを指定します。


  Note

  AVM EXサーバーからアクセスできるURLを指定してください。

  URLから選択を行う場合に限り、ファームウェアのイメージファイル（.rel形式）のほかに、ファームウェアファイルを含むZIPファイル（.zip形式）を選択できます。


  Note

  ZIPファイルに含まれるファームウェア以外のファイルは無視されます。
  なお、複数のファームウェアファイルを含むZIPファイルは未サポートとなります。

• （AMFマスターのノード名）から選択：
  「マスターから選択」ダイアログを表示し、該当のAMFエリアのAMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアから選択します。

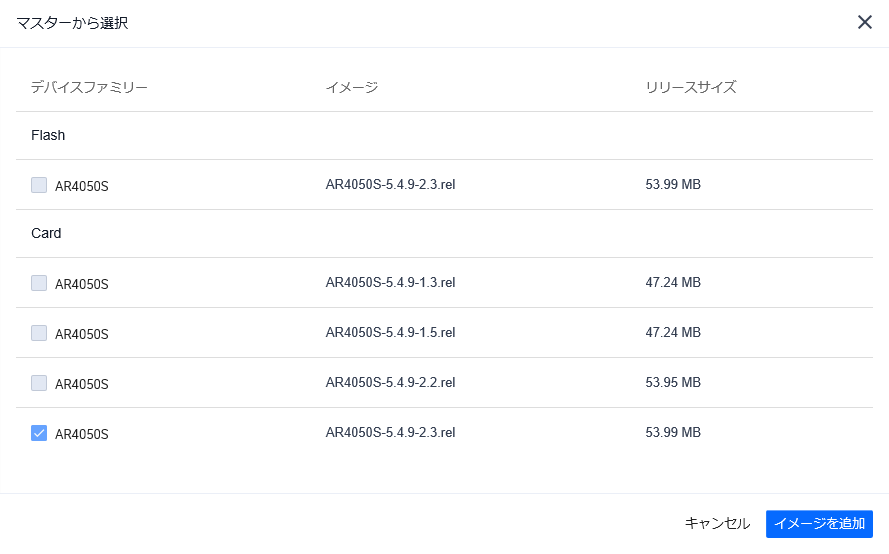

  ■マスターから選択 ダイアログ
  AMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアの一覧から、AMFノードに適用するイメージファイルを選択します。
  このダイアログには、実行中のファームウェア更新の対象デバイスファミリーに該当するファームウェアのみが一覧表示されます。


  • チェックボックス：
    アップロードの対象として選択するファームウェアイメージファイルのチェックボックスにチェックを入れます。

  • デバイスファミリー：
    ファームウェアのイメージファイルが対応するデバイスファミリーを表示します。

  • イメージ：
    ファームウェアのイメージファイルのファイル名を表示します。

  • リリースサイズ：
    ファームウェアのイメージファイルのファイルサイズを表示します。

  • キャンセル：
    ファームウェアイメージの選択を中断します。

  • イメージを追加：
    選択したファームウェアイメージをアップロードの対象として指定します。


Note

一つのデバイスファミリーに対して複数のファームウェアイメージファイルを選択することはできません。

• flash：フラッシュメモリー（AMF Cloudの場合はインストールされたハードディスクパーティション）

• usb：USBメモリー

• card：SDHCカード


• デバイスファミリー：
  更新対象のデバイスファミリーを表示します。
  デバイスファミリー一覧各行のアクション欄から「更新」を選択した場合は、該当のデバイスファミリーのみが表示されます。
  デバイスファミリー一覧右上の「ファームウェア更新」ボタンからファームウェア更新サイドパネルを表示した場合は、AMFエリア内のすべてのデバイスファミリーが一覧されます。

• 対象リリース：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイル名を表示します。

• コピー元：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのコピー元を表示します。

• リリースサイズ：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイルサイズを表示します。

• 削除ボタン（ゴミ箱アイコン）：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルの指定を解除します。
