画面リファレンス / デバイス検索

デバイスの一覧

デバイス

デバイスの詳細

ノード属性

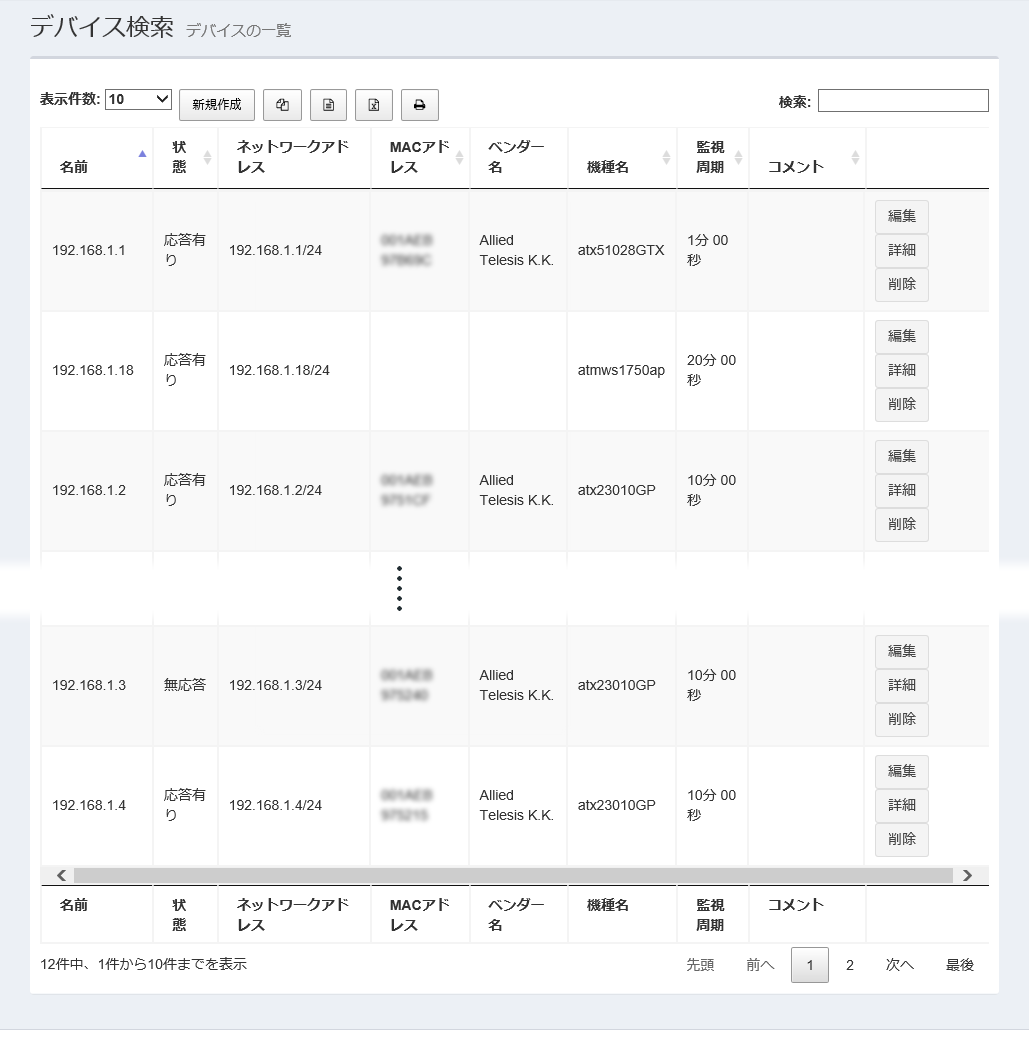

デバイスの一覧

SNMPプラグインに登録されたデバイスの一覧を表示します。

表 1：デバイス検索

項目名	説明
表示件数	一覧のページに表示するデバイスの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	デバイスを新しく登録します。
クリップボードにコピー	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、タブ区切りテキスト形式でクリップボードに保存します。デバイスの一覧をテキストエディタにコピーしたい場合などに使います。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたデバイスの名前を表示します。
状態	SNMPプラグインからのPingに対する応答状態を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
MACアドレス	MACアドレスを表示します。
ベンダー名	デバイスの提供ベンダー名を表示します。
機種名	デバイスの機種情報（SysObjectID）を表示します。
監視周期	デバイス状態の監視周期を表示します。監視周期が「自動検出」に設定されている場合は、デバイスの機種情報から割り当てられる重要度に基づいて決定されます。監視周期時間の横に「(自動検出)」と表示されます。
コメント	デバイスに設定されているコメント情報を表示します。
「編集」ボタン	該当のデバイスの「デバイスの更新」画面を開きます。
「詳細」ボタン	該当のデバイスの「デバイスの詳細」画面を開きます。
「削除」ボタン	「デバイスの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のデバイスが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「デバイスの一覧」に戻ります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。先頭先頭ページを表示します。前へ現在の表示ページの1つ前のページを表示します。ページ番号数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。次へ現在の表示ページの1つ次のページを表示します。最後最終ページを表示します。

デバイス

デバイスの作成、詳細の表示、設定の変更を行います。

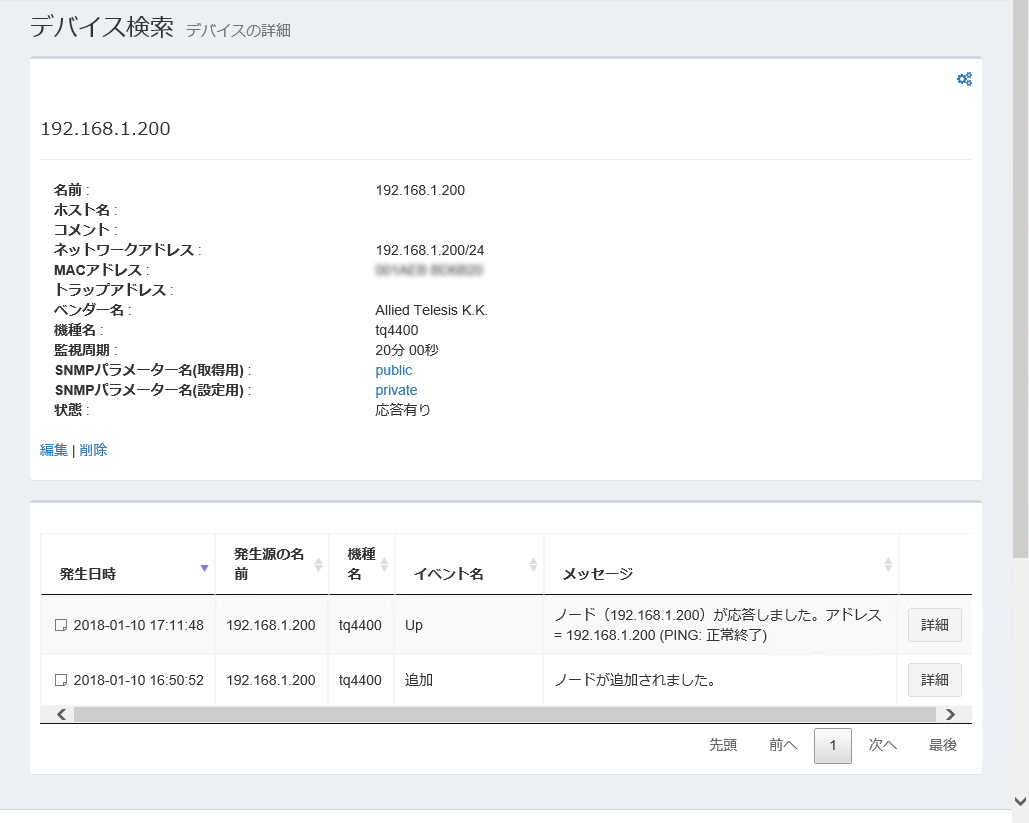

デバイスの詳細

「デバイスのツリー表示」の「ノード属性」からデバイスの名前をクリックすると、「デバイスの詳細」画面が表示されます。
「デバイスの詳細」には、該当デバイスのノード属性とイベントリストが表示されます。
また、SNMP MIBオブジェクトの参照が行える場合は、デバイスの情報を折れ線グラフとして表示します。

Note
監視デバイスを登録した際にSNMPプラグインとの通信に失敗していた場合は、トレンドグラフの更新が行われません。監視デバイスを登録する際は、正常に通信できることを確認したうえで機器を削除・追加してください。

ノード属性

表 2：ノード属性

項目	内容
歯車アイコン	歯車アイコンをクリックすると、サブメニューが表示されます。最新の情報に更新：デバイスの詳細画面の表示を最新の情報に更新します。通知フラグクリア：該当のノードの状態表示アイコン欄からトラップアイコンが消去されます。機器のページを開く： WebブラウザーでデバイスのWeb設定画面を表示します。 Note AlliedWare Plus機器など、フレーム内での表示を許可していないWeb設定画面は本機能で直接開くことができません。これらの機器のWeb設定画面を開く場合は「Ctrl」キーを押しながらクリックし、別のタブに表示させてください。
名前	デバイスの名前
ホスト名	デバイスのホスト名
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
MACアドレス	デバイスのMACアドレス
ベンダー名	デバイスの提供ベンダー名
機種名	デバイスの機種情報（SysObjectID）
監視周期	デバイスの監視周期
SNMPパラメーター名(取得用)	SNMPでデバイスから情報を取得するときに使うGetパラメーター名。
SNMPパラメーター名(設定用)	SNMPでデバイスに情報を書き込むときに使うSetパラメーター名。
状態	SNMPプラグインから送信したPingに対するデバイスの応答状態
編集	クリックすると、該当デバイスの「デバイスの更新」画面に移動します。
削除	クリックすると、「デバイスの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のデバイスが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「デバイスの詳細」に戻ります。

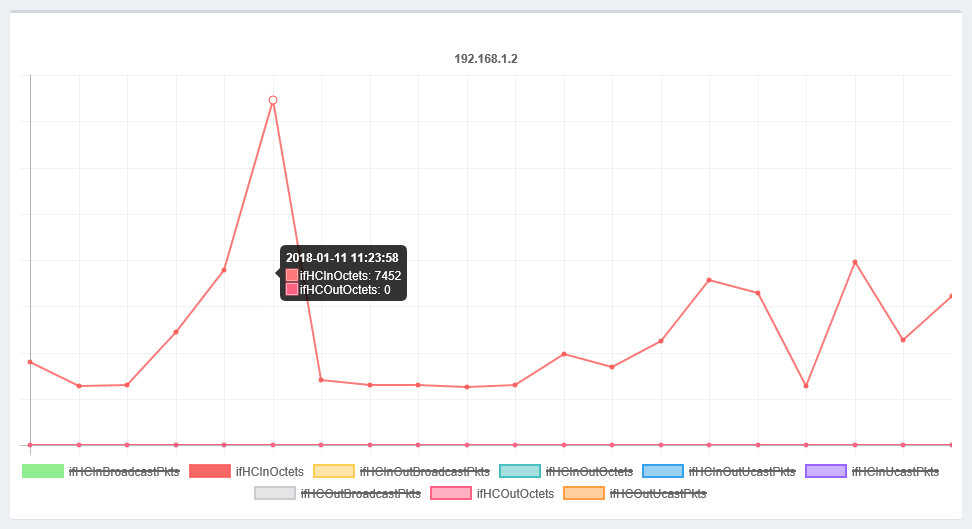

グラフ

MIBに基づく統計情報を折れ線グラフとして表示します。
グラフ下部の各MIBオブジェクト変数名をクリックすると、該当MIB変数の折れ線の表示/非表示を切り替えることができます。
また、折れ線グラフの任意の点にマウスポインターを置くと、該当時点の日時とMIB変数の参照値がポップアップ表示されます。

イベントリスト

イベントログをリスト表示します。

表 3：イベントリスト

項目名	説明
発生日時	イベントの発生日時を表示します。
発生源の名前	イベントが発生したノードの名前などを表示します。
機種名	イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名	イベントの種類を表示します。
メッセージ	イベントの説明を表示します。
詳細	「イベントログの詳細」画面を表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。先頭先頭ページを表示します。前へ現在の表示ページの1つ前のページを表示します。ページ番号数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。次へ現在の表示ページの1つ次のページを表示します。最後最終ページを表示します。

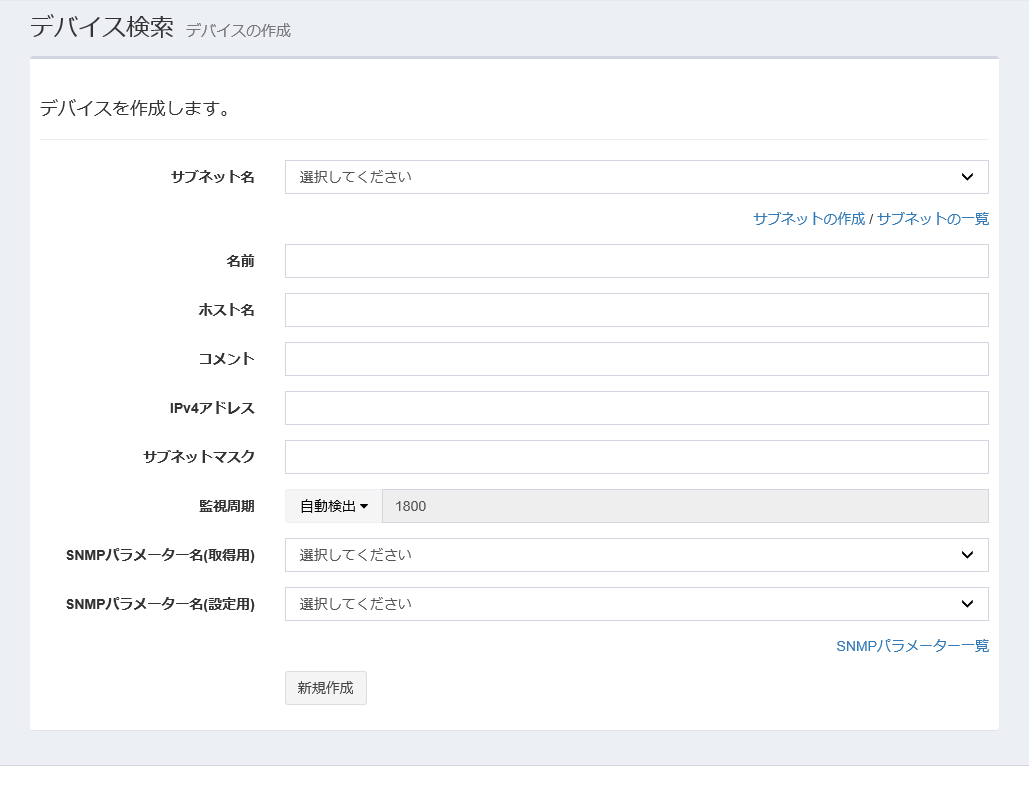

デバイスの作成

「デバイスのツリー表示」の「ツリービュー」にてサブネットを選択し、歯車アイコンのサブメニューから「デバイスの作成」を選択すると、「デバイスの作成」画面が表示されます。
「デバイスの作成」では、SNMPプラグイン管理下のサブネットにデバイスを新規作成します。

Note
デバイスを手動追加したときに、機種によっては「デバイス検索」画面にMACアドレス、IPv4アドレス、ベンダー名が表示されない場合があります。その場合は一度該当デバイスを削除し、対象サブネットで自動探索を実施してください。自動探索の結果によっては、情報が表示されるようになります。

Note
ポート数が比較的多いデバイスをSNMPプラグインで管理する場合、デバイスレベル設定ユーティリティにてデバイスレベルを確認し、設定が下記と一致していない場合は設定を変更してください。なお、VCSを使用している場合は、スタック接続している装置全体でのポート数となります。
・ポート数が100以上 → デバイスレベル「低」
・ポート数が50～99 → デバイスレベル「中」もしくは「低」

表 4：デバイスの作成

項目	内容
サブネット名	デバイスが所属するサブネット名をドロップダウンリストから選択します。
サブネットの作成	「サブネットの作成」画面を表示します。
サブネットの一覧	「サブネットの一覧」画面を表示します。
名前	デバイスの名前を入力します。任意の文字列を指定できます。
ホスト名	デバイスのホスト名を入力します。任意の文字列を指定できます。
コメント	デバイスに設定されているコメント情報を表示します。
IPv4アドレス	デバイスのIPv4アドレス（例：192.168.1.0）を入力します。
サブネットマスク	デバイスのサブネットマスク（例：255.255.255.0）を指定します。
監視周期	デバイスの監視周期を指定します。「自動検出」を選択すると、デバイスの機種名から決定されるデバイスレベルに応じて監視周期を自動的に設定します。「入力」を選択した場合は、秒、分、時間、日のいずれかの単位で366日分まで設定可能です（例：「秒」を選択した場合は31622400まで）。
SNMPパラメーター名(取得用)	SNMPでデバイスから情報を取得するときに使うGetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター名(設定用)	SNMPでデバイスに情報を書き込むときに使うSetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター一覧	「SNMPパラメーターの一覧」画面を表示します。「SNMPパラメーターの一覧」では、SNMPパラメーターを作成、編集、削除することができます。
「新規作成」ボタン	指定したデバイスの情報を新規デバイスとして保存し、「デバイスのツリー表示」に移動します。

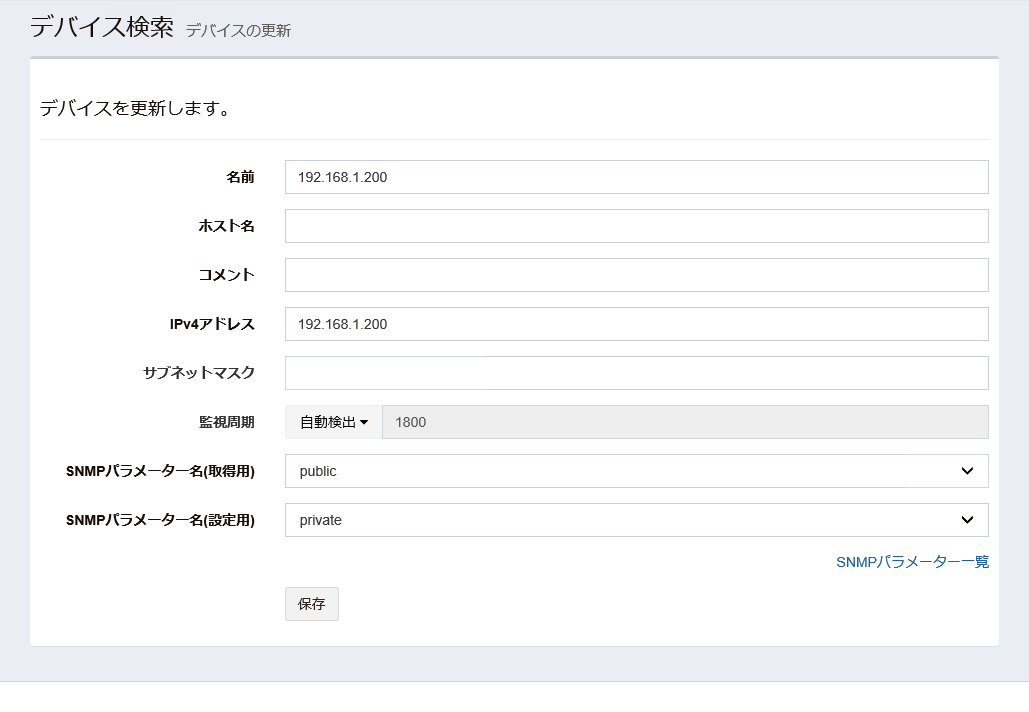

デバイスの更新

「デバイスの詳細」画面の「ノード属性」にて「編集」をクリックすると、「デバイスの更新」画面が表示されます。
「サブネットの更新」では、該当サブネットのノード属性を編集できます。

表 5：デバイスの更新

項目	内容
名前	デバイスの名前を入力します。任意の文字列を指定できます。
ホスト名	デバイスのホスト名を入力します。任意の文字列を指定できます。
IPv4アドレス	デバイスのIPv4アドレス（例：192.168.1.0）を入力します。
サブネットマスク	デバイスのサブネットマスク（例：255.255.255.0）を指定します。
監視周期	デバイスの監視周期を指定します。「自動検出」を選択すると、デバイスの機種名から決定されるデバイスレベルに応じて監視周期を自動的に設定します。「入力」を選択した場合は、31622400以下の値で入力します（単位：秒）。
SNMPパラメーター名(取得用)	SNMPでデバイスから情報を取得するときに使うGetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター名(設定用)	SNMPでデバイスに情報を書き込むときに使うSetパラメーター名をドロップダウンリストから選択します。
SNMPパラメーター一覧	「SNMPパラメーターの一覧」画面を表示します。「SNMPパラメーターの一覧」では、SNMPパラメーターを作成、編集、削除することができます。
「保存」ボタン	該当サブネットの設定の変更を保存し、「デバイスの詳細」画面に移動します。

Note
IPアドレスに関連付けられたMACアドレスは変更できません。
デバイスの交換などによりMACアドレスが変更された場合は、デバイスの削除、再登録を行ってください。
