ここでは、管理下AP一覧に登録されている無線APの再起動方法とファームウェアの更新方法について説明します。

Note
再起動、ファームウェア更新の際に、無線APの起動が始まったあとにAWCプラグインと無線APの間の通信断が発生し、10分以内に無線APの管理ができなかった場合、AWCプラグイン上では失敗と表示されます。

無線APの再起動

Note
一度に操作する無線APの数は350台以下にしてください。

AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
再起動する無線APのチェックボックスにチェックを入れます（複数選択可能）。
コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「再起動」をクリックします。

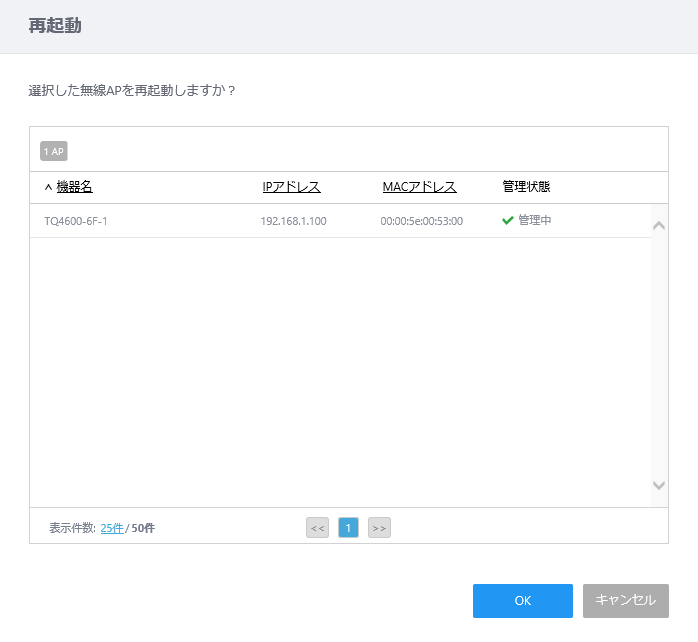

「再起動」ダイアログが表示されます。

表 1：「確認」ダイアログ

項目名 説明

「OK」ボタン無線APを再起動します。

「キャンセル」ボタン再起動を止めます。
「OK」ボタンをクリックします。

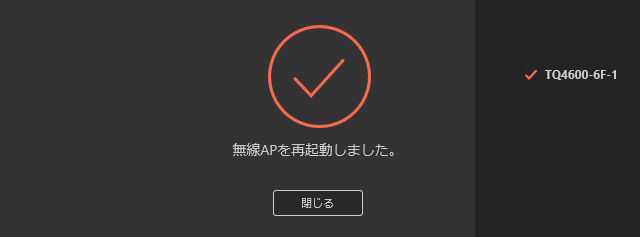

再起動が始まり、完了すると「無線APを再起動しました」とメッセージが表示されます。「閉じる」ボタンをクリックします。

無線APのファームウェア更新

無線APがAWCプラグインの管理下にある場合、AWCプラグインのWeb管理画面から、管理下APのファームウェアを更新することができます。
ファームウェアの更新は、

ファームウェアファイルの登録
管理下APに適用するファームウェアファイルの割り当て
割り当てられたファームウェアファイルの適用

の3段階で行います。
異なる機種の無線APが混在する場合、機種ごとのファームウェアファイルをAWCプラグインにアップロードし、無線APに適切に割り当てておくことで、異なる機種の無線APに対して一括してファームウェア更新を行うことができます。

なお、本機能の対象となる無線APの更新前のファームウェアバージョンは次の通りです。

AT-TQシリーズ
AT-TQ2450、AT-TQ3200、AT-TQ3400、AT-TQ3600、AT-TQ4400、AT-TQ4400e、AT-TQ4600
ファームウェアバージョン 4.1.x Bxx（4.1.1 B05以降）、4.2.x Bxx

AT-TQ5403
ファームウェアバージョン 5.0.x、5.1.x、5.2.x、5.3.x、5.4.x

AT-TQm5403、AT-TQ5403e
ファームウェアバージョン 5.1.x、5.2.x、5.3.x、5.4.x
SDN/OpenFlow対応AT-TQシリーズ
AT-TQ4400、AT-TQ4600
ファームウェアバージョン 4.1.x Sxx

AT-TQ5403、AT-TQ5403e
ファームウェアバージョン 5.2.x

以上のバージョンより古いファームウェアがインストールされた無線APをお使いの場合は、事前に「AT-TQシリーズファームウェアアップデート」ツールまたは無線AP固有のWeb設定画面からファームウェアを上記以降のバージョンに更新してください。「AT-TQシリーズファームウェアアップデート」の詳細な使用方法については、「AT-Vista Manager EX インストールガイド」に掲載の「AT-TQシリーズファームウェアアップデート」/「手順」をご覧ください。

ファームウェア登録

無線機器に適用するためのファームウェアファイルをAWCプラグインにアップロードし、無線APに対して適用するファームウェアファイルを割り当てます。

AWCプラグインメニューから「無線メンテナンス」→「ファームウェア登録」を選択します。

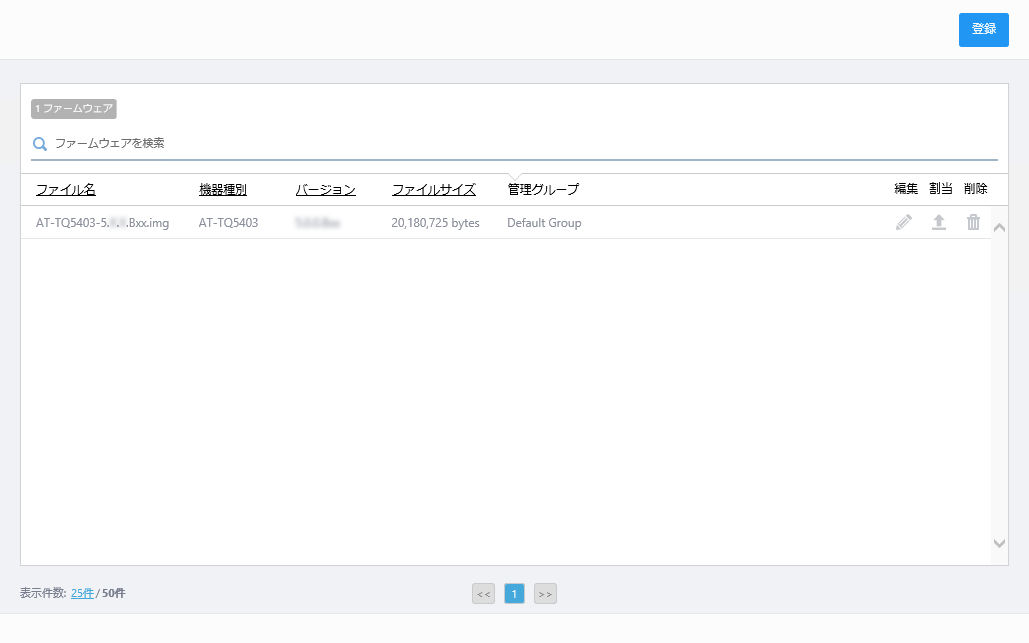

「無線メンテナンス/ファームウェア登録」画面が表示されます。
コンテンツ欄右上の「登録」ボタンをクリックします。

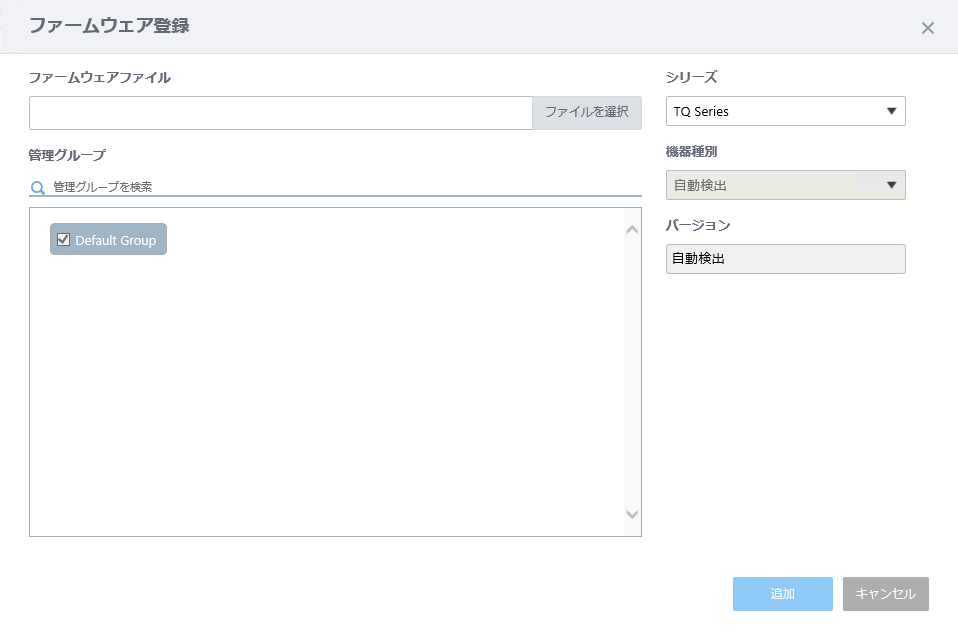

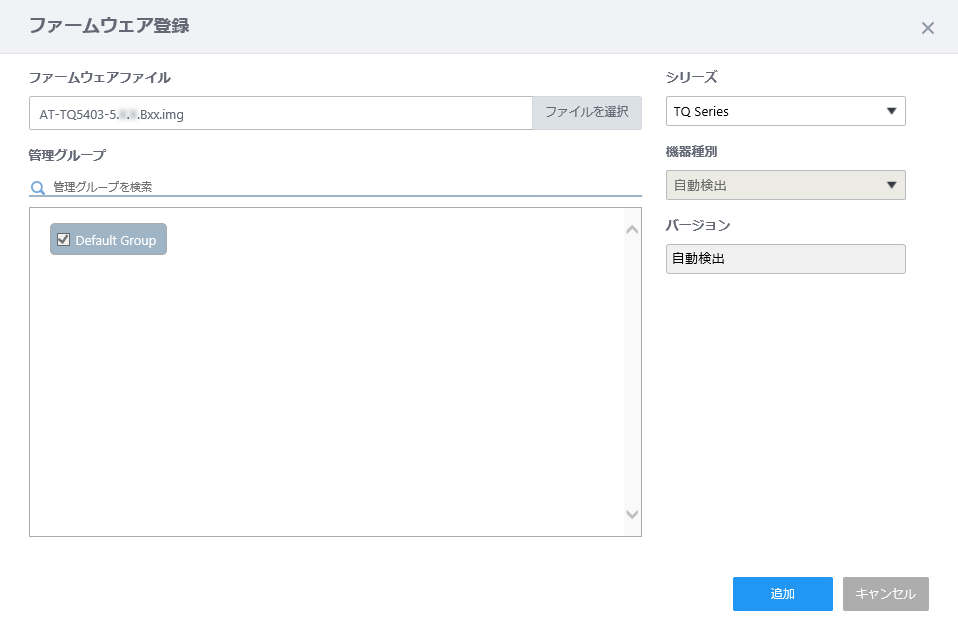

「ファームウェア登録」ダイアログが表示されます。

表 2：「ファームウェア登録」ダイアログ

項目名	説明
ファームウェアファイル	AWCプラグインに登録するファームウェアファイルです。「ファイルを選択」をクリックし、システムのファイル選択ダイアログからAWCプラグインにアップロードするファームウェアファイルを選択します。 1回に選択できるファームウェアファイルは1つです。複数のファームウェアファイルをAWCプラグインに登録する場合は、「ファームウェア登録」ダイアログによる登録操作を繰り返します。
管理グループ	登録されたファームウェアファイルを適用する無線APの管理グループを選択します。「Default Group」の選択を解除することはできません。管理グループを検索：検索したいキーワードを入力します。現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
シリーズ	ファームウェアファイルが対応する無線APのシリーズを選択します。 TQ Series TQ Series - SDN/OpenFlow
機器種別	ファームウェアファイルが対応する無線APの機種を選択します。通常は、ファームウェアファイルから機種を検出します。自動検出：選択したファームウェアファイルから、適用可能な無線APの機種を自動で検出します。
バージョン	ファームウェアのバージョンを入力します。通常は、ファームウェアファイルからバージョンを検出します。自動検出：選択したファームウェアファイルから、ファームウェアのバージョンを自動で検出します。
「追加」ボタン	ファームウェアファイルを登録します。「追加」ボタンをクリックした際、選択したファイルがファームウェアファイルとして不適切な場合や大きすぎる場合、選択したシリーズと一致しない場合などは、該当の箇所に赤文字でエラーメッセージが表示されます。
「キャンセル」ボタン	ファームウェアの登録を中止します。

ファームウェアファイルを選択します。
ファームウェアを適用可能な無線APの管理グループ、シリーズを選択します。
「追加」ボタンをクリックします。選択したファームウェアが「無線メンテナンス/ファームウェア登録」画面に表示されます。

ファームウェア編集

ファームウェアが既に登録された環境で、新たに管理グループを登録した場合などに、登録されたファームウェアを適用可能な無線APの管理グループを変更することができます。

Note
登録済みのファームウェアについて、シリーズ、機器種別、バージョンを変更することはできません。これらを変更する場合は、同じファームウェアファイルを登録し直す必要があります。

「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「編集」ボタン（鉛筆アイコン）をクリックします。

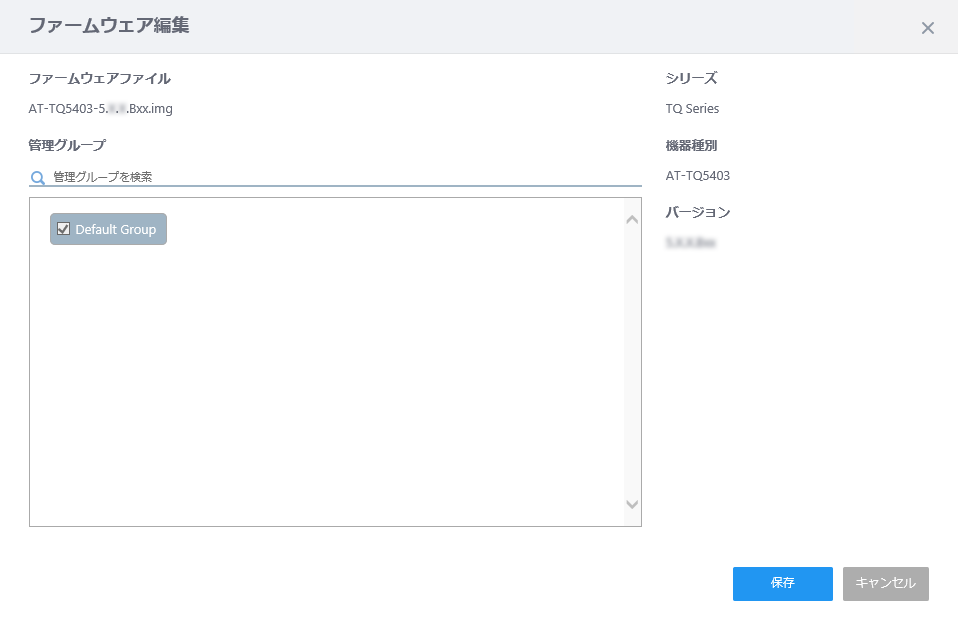

「ファームウェア編集」ダイアログが表示されます。

表 3：「ファームウェア編集」ダイアログ

項目名	説明
ファームウェアファイル	AWCプラグインに登録されたファームウェアファイル名です。
管理グループ	登録されたファームウェアファイルを適用する無線APの管理グループを選択します。「Default Group」の選択を解除することはできません。管理グループを検索：検索したいキーワードを入力します。現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
シリーズ	ファームウェアファイルが対応する無線APのシリーズを表示します。
機器種別	ファームウェアファイルが対応する無線APの機種を表示します。
バージョン	ファームウェアのバージョンを表示します。
「保存」ボタン	管理グループの変更を保存します。
「キャンセル」ボタン	管理グループの変更を中止します。

ファームウェアを適用可能な無線APの管理グループを選択します。

Note
「Default Group」の選択を解除することはできません。
「保存」ボタンをクリックします。変更が「無線メンテナンス/ファームウェア登録」画面に反映されます。

ファームウェア削除

誤って登録したり、適用が済んで不要になったファームウェアファイルを削除します。

「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「削除」ボタン（ゴミ箱アイコン）をクリックします。
「確認」ダイアログが表示されます。
削除してよければ、「削除」ボタンをクリックします。
削除を中止する場合は、「キャンセル」ボタンをクリックします。

ファームウェア割り当て

AWCプラグインの管理下APのファームウェア適用の際に使用するファームウェアファイルを割り当てます。

「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「割当」ボタンをクリックします。

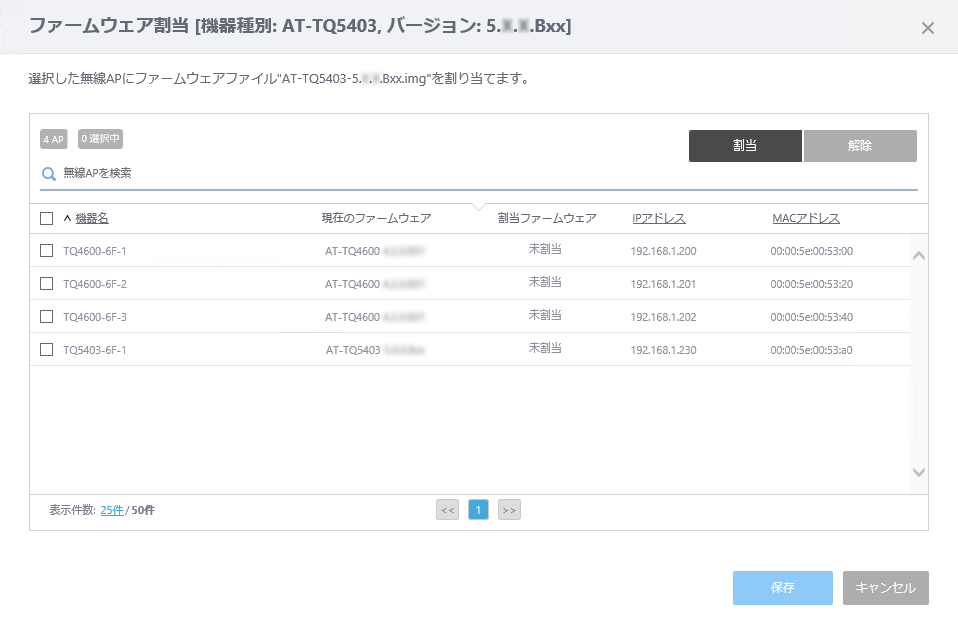

「ファームウェア割当」ダイアログが表示されます。
ダイアログのタイトルには、「[機器種別: AT-TQxxxx, バージョン:x.x.x.Bxx]」のように、ファームウェアファイルの機器種別とバージョンが表示されます。

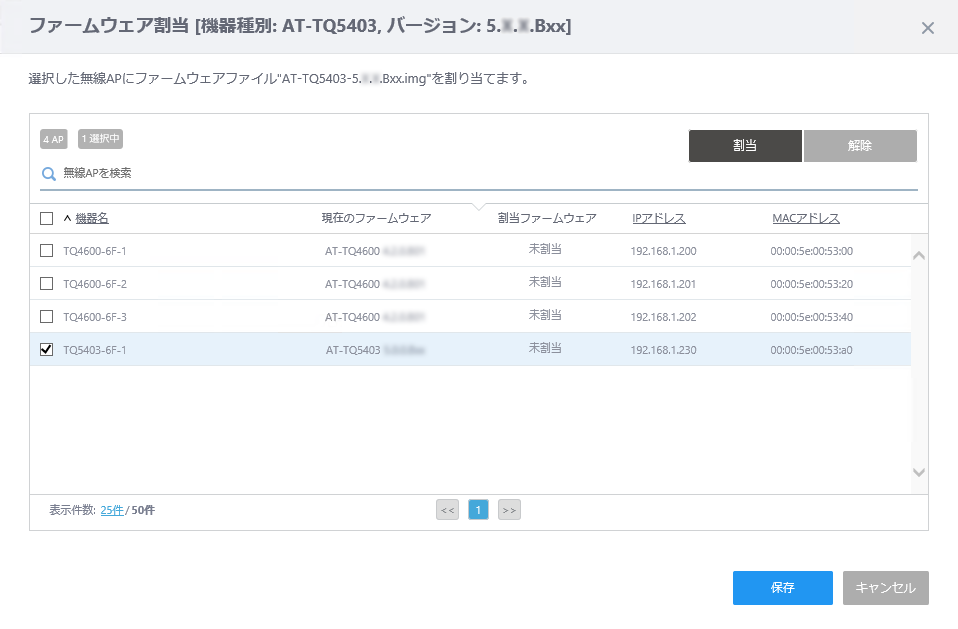

管理下APのリストから、選択したファームウェアファイルを割り当てる無線APの機器名の左にあるチェックボックスをクリックして、チェックを入れます。
管理下APが多数存在する場合は、「無線APを検索」にキーワードを入力して、表示対象を絞り込むことができます。
現在の表示対象のうち、「機器名」「現在のファームウェア」「IPアドレス」「MACアドレス」「管理グループ名」「フロアマップ名」「AP共通設定名」「機器種別」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。

Note
大文字小文字を区別しますのでご注意ください。
ファームウェアファイルを割り当てる無線APをすべて選択したら、「保存」ボタンをクリックします。
ファームウェアファイルが、対象の無線APに割り当てられます。
ファームウェアファイルを割り当てた無線APに対して、直ちにファームウェアを適用するかどうか、確認ダイアログが表示されます。
適用する場合は、「OK」ボタンをクリックすると、「ファームウェア更新」ダイアログが表示されます。「ファームウェア適用」の手順を参照して割り当てたファームウェアを適用します。
直ちに適用しない場合は「キャンセル」ボタンをクリックし、適用を保留します。
以後、該当の無線APのファームウェアの適用を手動、またはスケジュール機能により自動で行う際に、選択したファームウェアファイルが適用されます。
無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「無線APステータス詳細」画面の基本情報にて確認できます。

ファームウェア割り当て解除

「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「割当」ボタンをクリックします。
「ファームウェア割当」ダイアログが表示されます。
ダイアログのタイトルには、「[機器種別: AT-TQxxxx, バージョン:x.x.x.Bxx]」のように、ファームウェアファイルの機器種別とバージョンが表示されます。
ダイアログ右上の「解除」ボタンをクリックします。
無線AP一覧に、選択されたファームウェアファイルが適用された無線APが一覧表示されます。
管理下APのリストから、ファームウェアファイルの割り当てを解除する無線APの機器名の左にあるチェックボックスをクリックして、チェックを入れます。
ファームウェアファイルの割り当てを解除する無線APをすべて選択したら、「保存」ボタンをクリックします。
対象無線APのファームウェアファイルの割り当てが解除されます。

ファームウェア適用

Note
一度にファームウェアを更新できる無線APの数は、AWCプラグインと各無線APとの間の通信速度によって異なります。
AWCプラグインと各無線APとの間の通信速度がそれぞれ1Gbpsの場合、一度にファームウェアを更新できる無線APの数は、AT-TQ5403/5403e、AT-TQm5403の場合は最大200台、それ以外の無線APの場合は最大350台程度となります。
それぞれの帯域がほかの通信で使用されている場合は、上記の台数よりも少なくなる場合があります。

Note
ファームウェア更新を連続して実施する場合は、ファームウェア更新を実施する無線AP 1台につき30秒程度の時間を置いて実行してください。

Note
利用者の少ない夜間などに一括してファームウェア更新を行う場合は、スケジュール機能のオペレーション種別としてファームウェア更新を選択するすることができます。
スケジュール機能の設定については、「スケジュールの登録、編集、削除」をご覧ください。

AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
管理下APのリストからファームウェアの更新を行う無線APを選択します。
コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「ファームウェア更新」をクリックします。

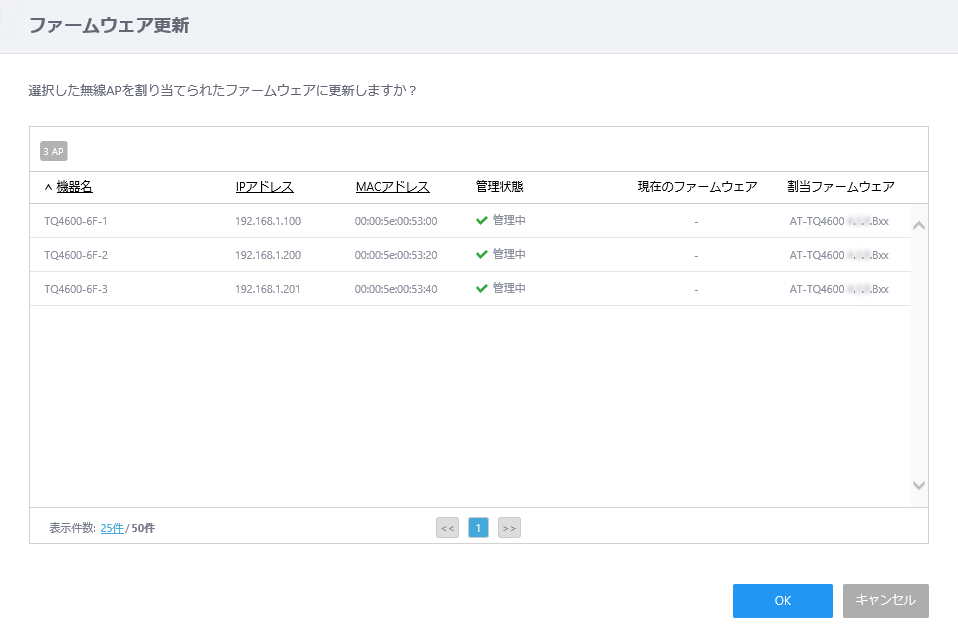

「ファームウェア更新」ダイアログが表示されます。

表 4：「ファームウェア更新」ダイアログ

項目名	説明
機器名	ファームウェアを更新する管理下APの機器名を表示します。
IPアドレス	管理下APのIPアドレスを表示します。
MACアドレス	管理下APのMACアドレスを表示します。
管理状態	管理下APの管理状態を表示します。
現在のファームウェア	現在、管理下APで動作中のファームウェアの機器種別とバージョンを表示します。
割当ファームウェア	現在、管理下APに割り当てられているファームウェアの機器種別とバージョンを表示します。
「OK」ボタン	無線APのファームウェアを更新します。
「キャンセル」ボタン	無線APのファームウェア更新を中止します。

ファームウェアファイルを指定します。
「OK」ボタンをクリックします。

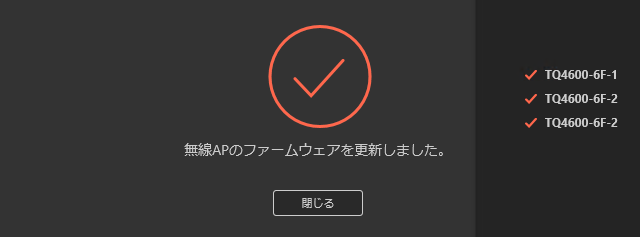

ファームウェアの更新が始まり、完了すると「無線APのファームウェアを更新しました」とメッセージが表示されます。「閉じる」ボタンをクリックします。
