画面リファレンス / ネットワークマップ

• ネットワーク：

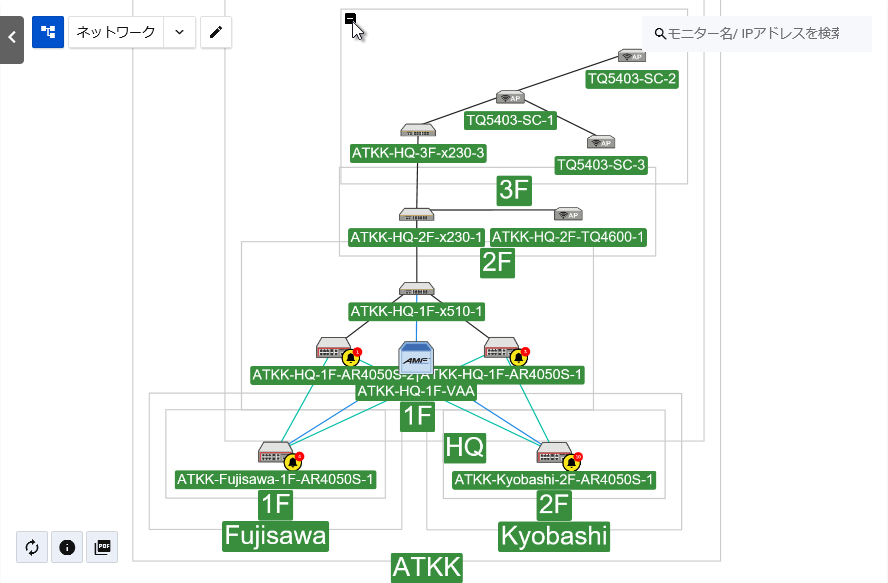

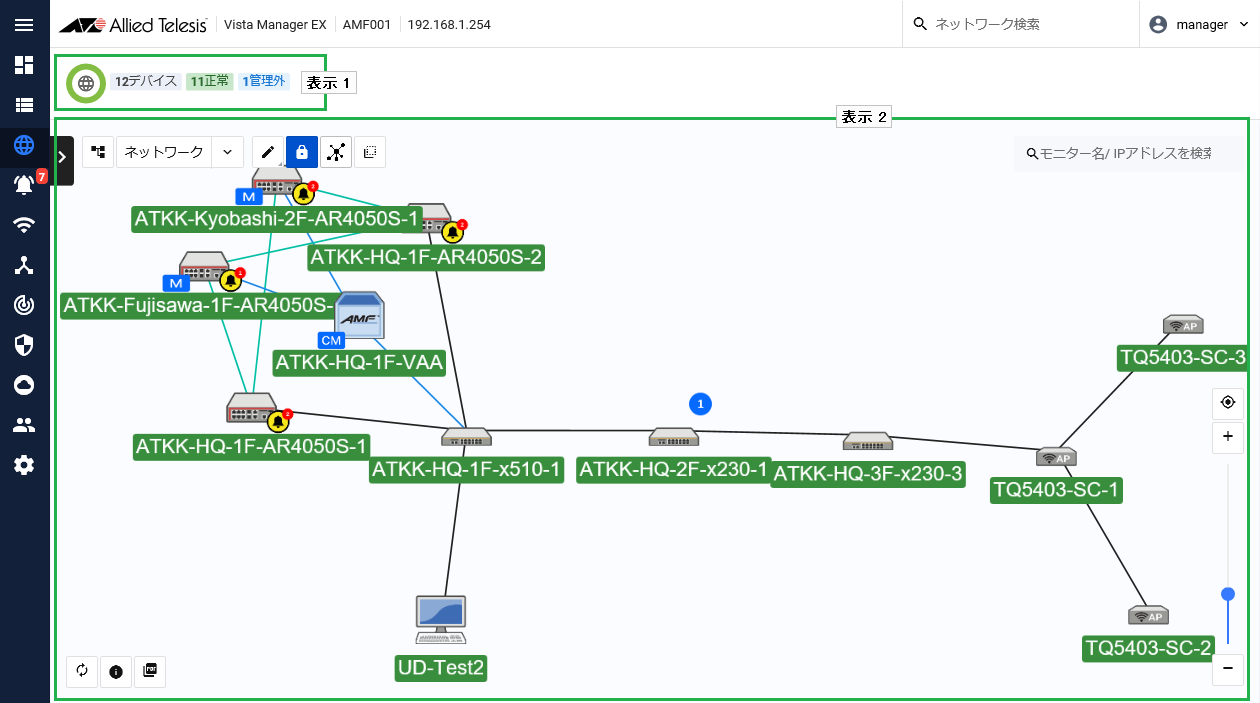

  ネットワークマップの初期画面です。

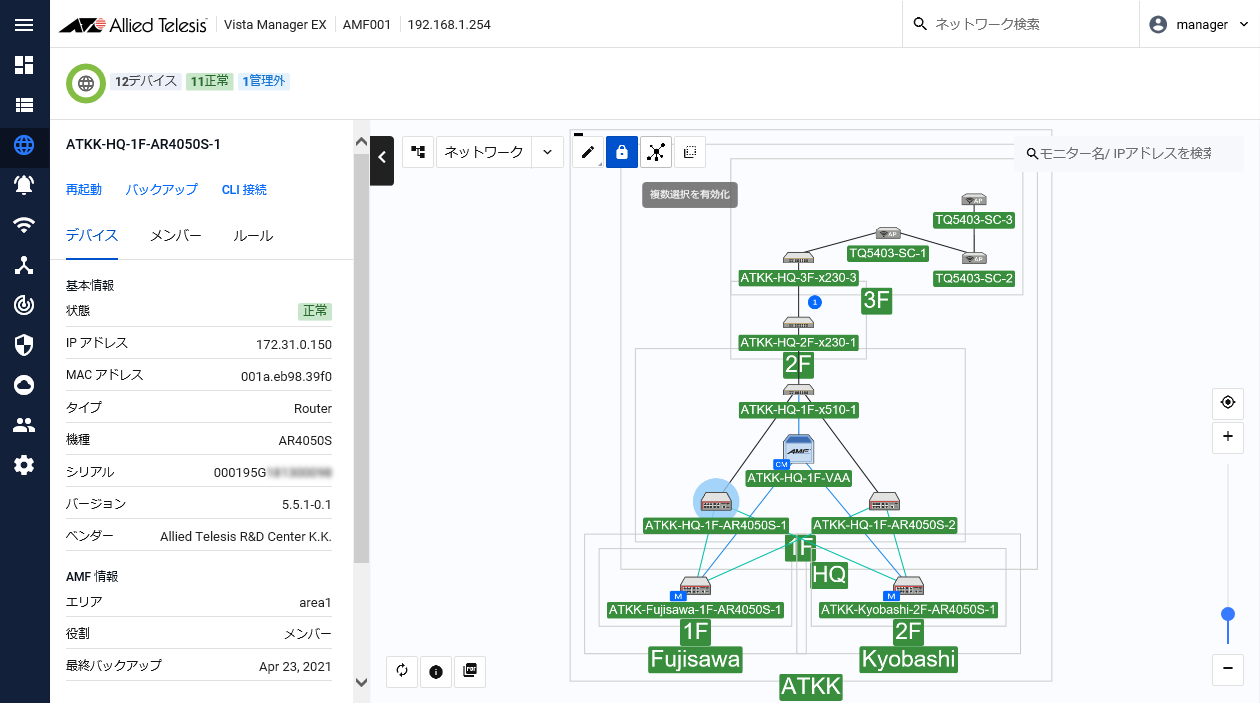

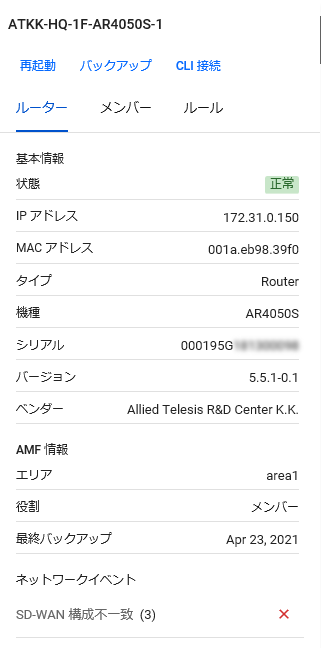

  デバイスのAMF情報の表示、デバイスの再起動やCLI接続などを行います。
  AWCプラグインやSNMPプラグイン（またはTrap Receiver）を登録している場合は、プラグインからの管理状態なども表示されます。

• VLAN：
  VLANの作成・編集・削除を行うVLANマップモードに切り替わります。

• トラフィック：

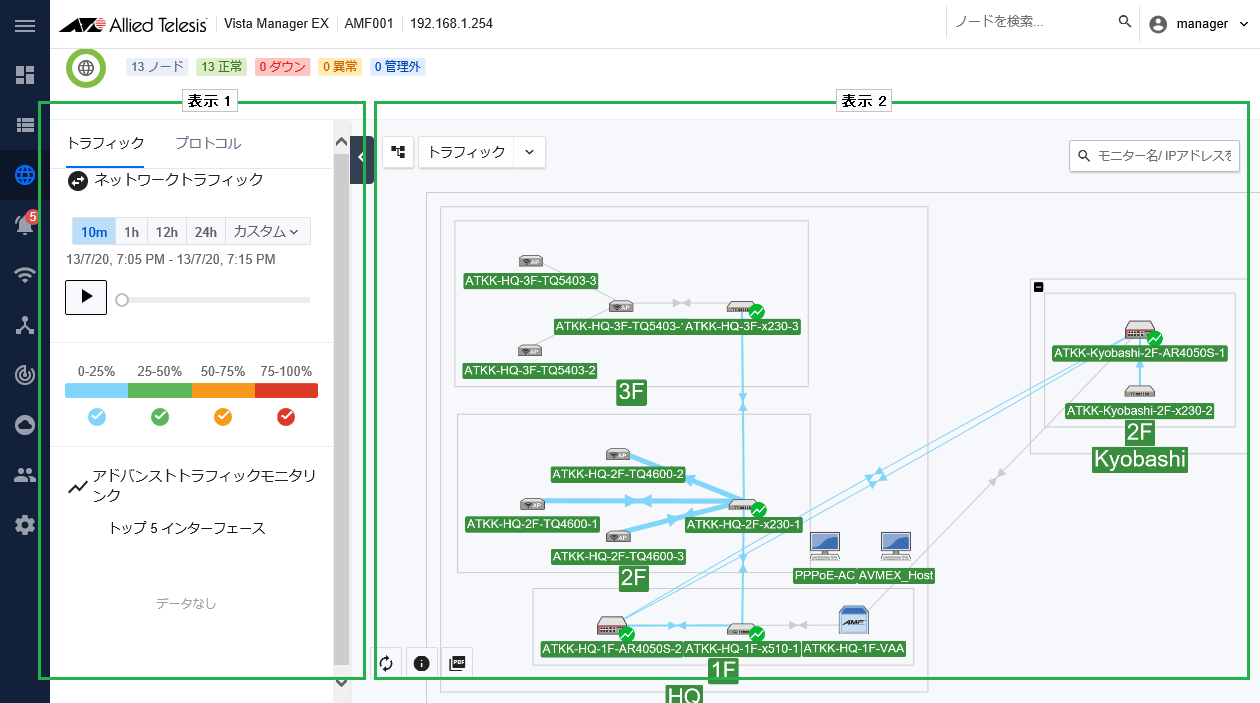

  デバイス間のリンクの速度、使用率をグラフィカルに表示する、トラフィックマップに切り替わります。

• 編集：

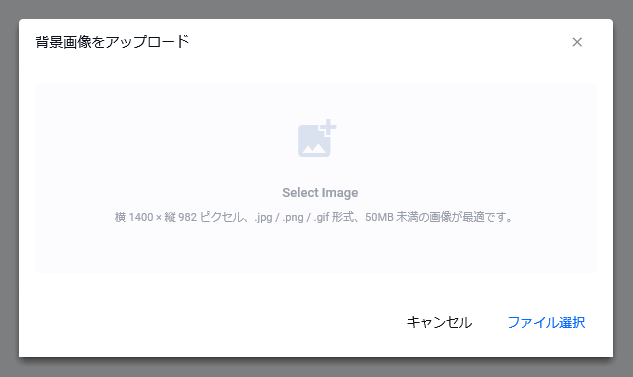

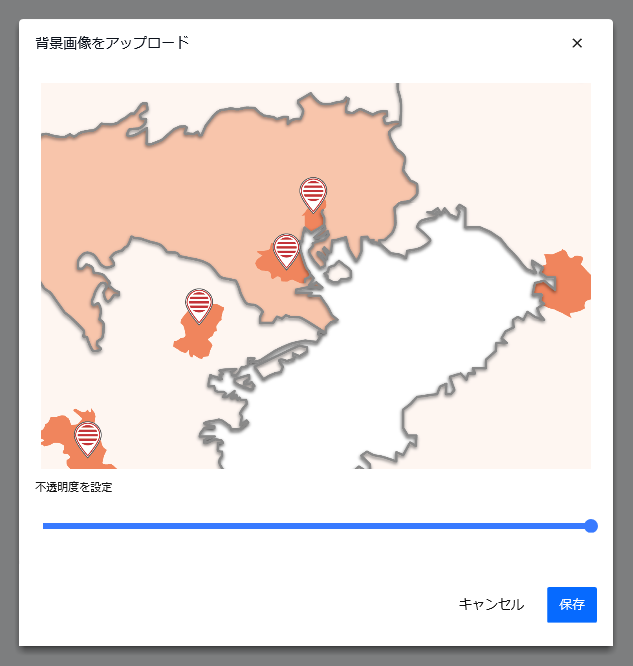

  ネットワークマップにカスタムデバイスやカスタムリンクを追加・削除したり、ネットワークマップの背景画像をアップロードしたりできる、マップ編集モードに切り替わります。また、AWCプラグインやSNMPプラグイン（またはTrap Receiver）に由来するデバイス、カスタムデバイスの表示・非表示を設定することができます。

• Tracepath：

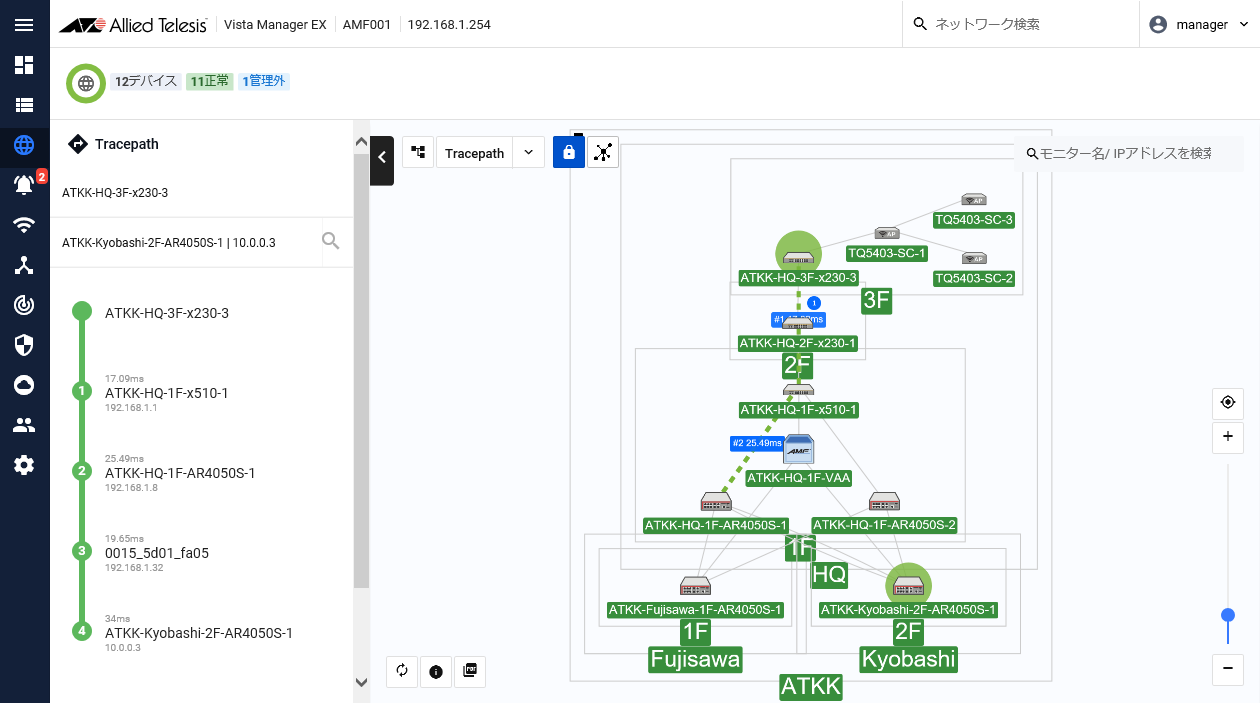

  AMFデバイス間の通信経路や応答時間をグラフィカルに測定するTracepathモードに切り替わります。


Note

トポロジーの配置は、ボタンをクリックするごとに変更されます。

Note

カスタムデバイスは自動配置の対象外となります。

Note

新規に追加されたデバイスがネットワークマップに表示される際、トポロジーレイアウトの自動生成を実施したあとでも、デバイスがトポロジーから遠く離れた場所に表示される場合があります。その場合は手動で配置し直してください。

Note

多数のノードが所属するサイトを登録している場合、自動配置によりサイトがトポロジーから離れて表示される場合があります。また、サイトの集約アイコンは、サイトを展開した状態の中心当たりに配置されます。

Note

大文字小文字は区別しません。

Note

出力されるPDFには、現在のネットワークマップの表示範囲が反映されます。マップ全体を出力する場合はマップを縮小して、マップの一部を出力する場合は該当箇所を拡大してPDF出力ボタンをクリックしてください。

Note

ネットワークマップ上でデバイス名のラベルがない状態でPDF出力をしても、出力されたPDFファイルにはデバイス名ラベルが表示されます。

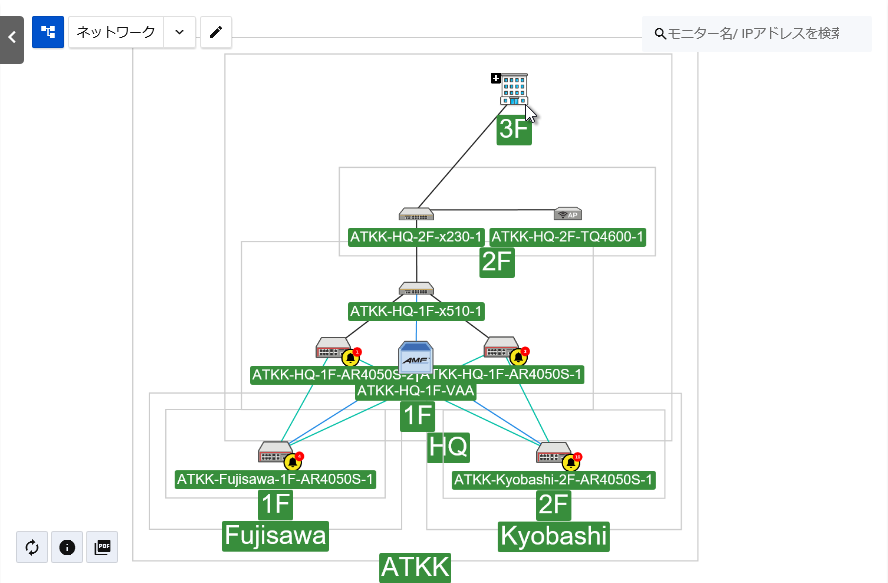

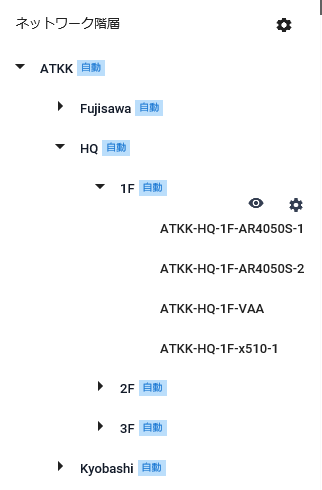

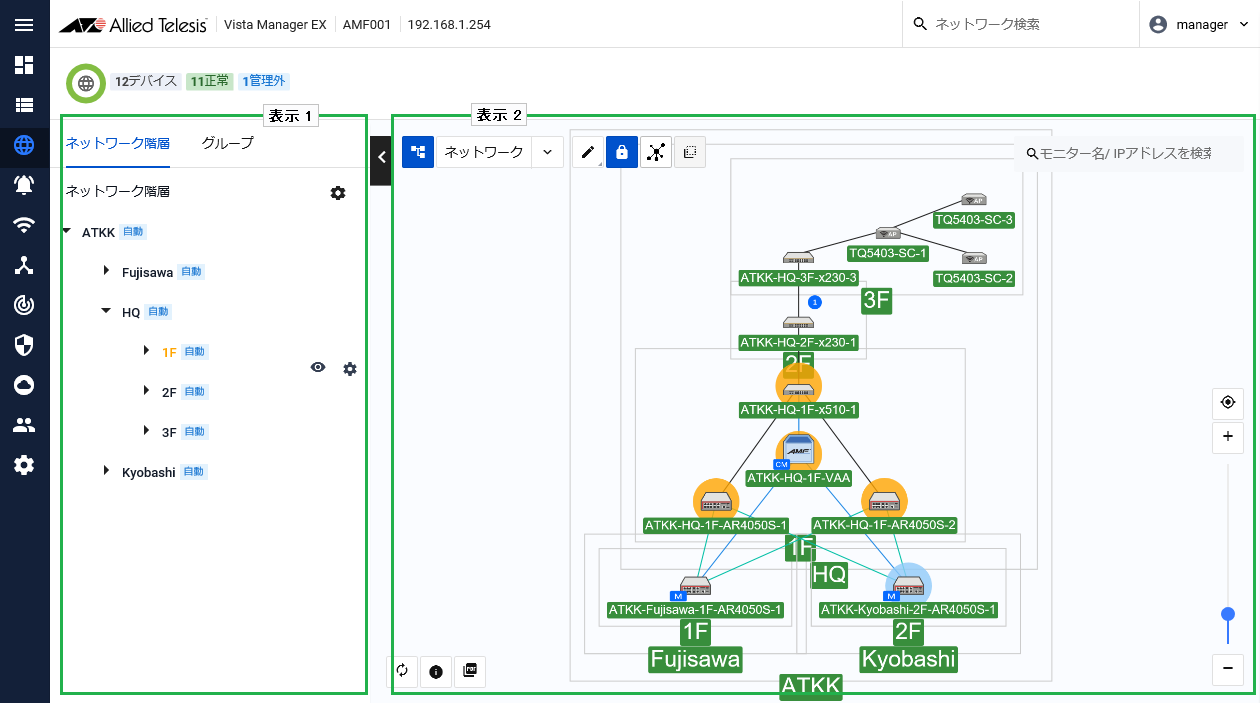

• ネットワーク階層：サイト（地理的な階層構造）でデバイスを分類したり、サイトごとのアイコンの表示/非表示を切り替えたりできます。

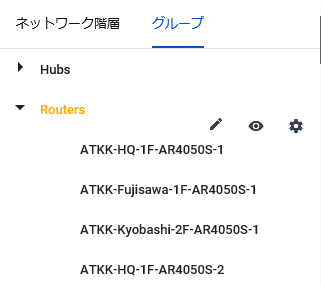

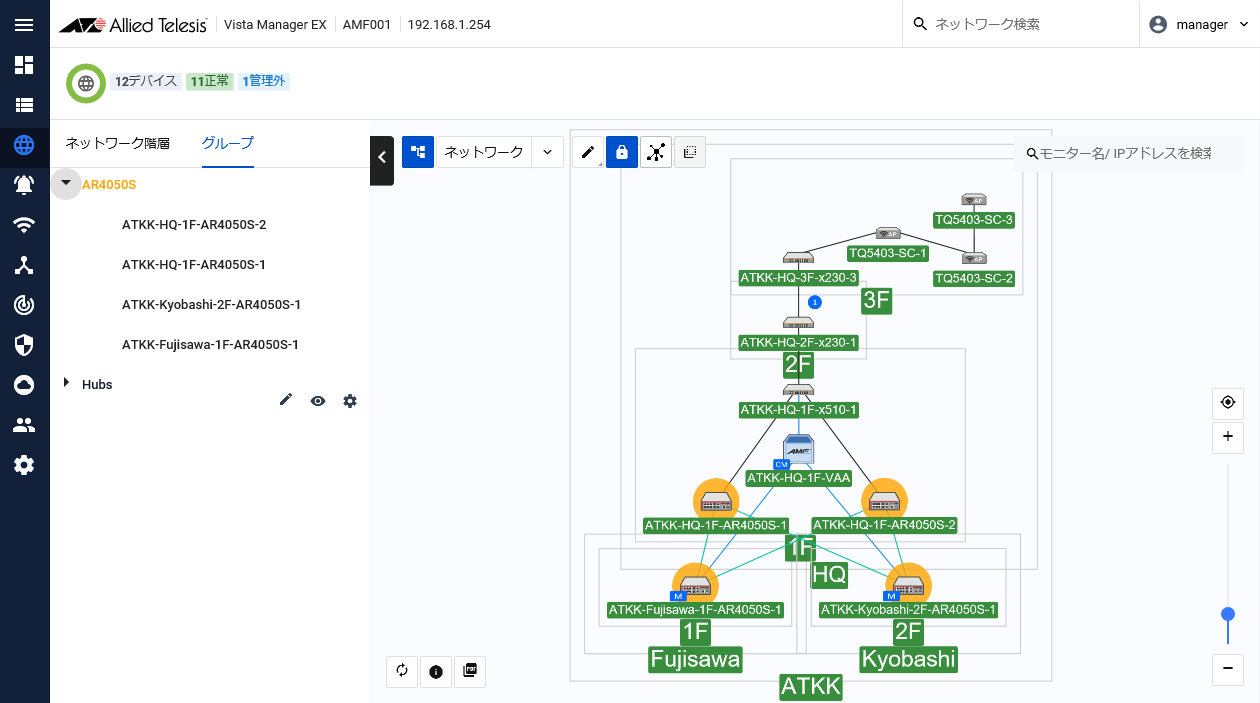

• グループ：「資産管理」画面にて作成したグループの表示/非表示を切り替えます。


• いずれのサイトにも属さない最上位のサイト編集ボタンをクリックした場合：

  • 新規サイトを作成：
    サイトを新規に作成します。

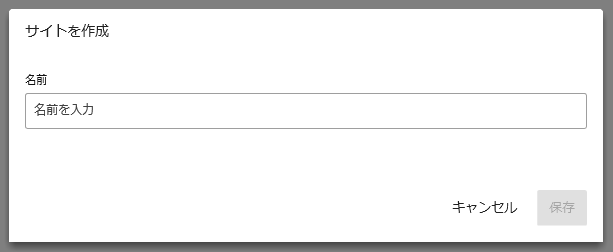

    「サイトを追加」ダイアログにて、名前を指定します。

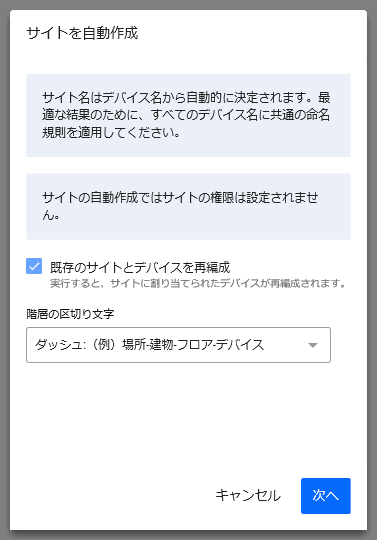

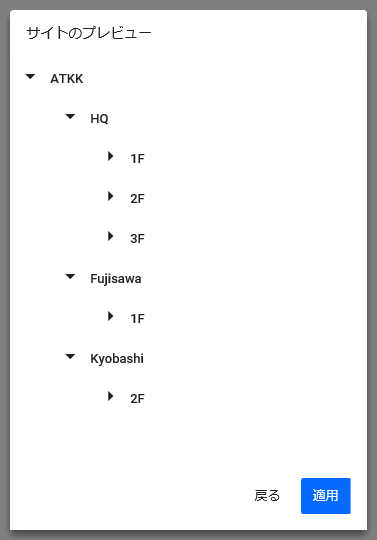

  • サイトを自動作成：
    「サイトを自動作成」ダイアログを表示します。



• いずれかのサイトのサイト編集ボタンをクリックした場合：

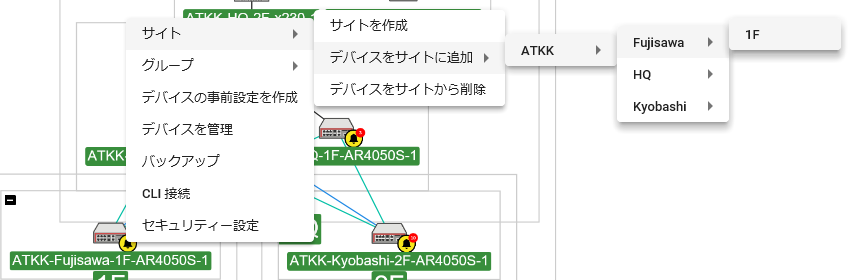

  • 子サイトを作成：
    選択したサイトの下位のサイトを新規に作成します。
    「サイトを追加」ダイアログにて、名前を指定します。


  • サイトを編集：
    登録されたサイト名を編集します。

  • サイトを削除：
    選択したサイトおよび下位サイト構造を削除します。削除されるサイトに所属するデバイスはすべていずれのサイトにも所属しない状態に戻ります。


Note

本バージョンでは未サポートです。

• ネットワーク階層：サイト（地理的な階層構造）でデバイスを分類したり、サイトごとのアイコンの表示/非表示を切り替えたりできます。

• グループ：「資産管理」画面にて作成したグループの表示/非表示を切り替えます。


• グループを削除：
  選択したグループを削除します。


• 緑
  AMFデバイスは正常に動作しています。

• 黄
  AMFデバイスはAMFセーフコンフィグで動作しています。
  また、AWCプラグインが登録されている場合は、ステータスが「適用中」の無線APもこれに含まれます。

• 赤
  AMFデバイスがダウンしています。
  また、AWCプラグインが登録されている場合は、ステータスが「探索中」「適用失敗」の無線APもこれに含まれます。


• AMFマスター/コントローラー
  マスターのアイコンの左下に、AMFエリアの管理上の役割に応じたバッジが表示されます。


  •
    AMFコントローラー/マスターとして動作しているデバイスを示します。

  •
    AMFマスターとして動作しているデバイスを示します。



• 省略デバイス数
  AMFデバイス上にゲストデバイスが設定されている場合、AMFデバイス名の右上に、接続中の未管理ゲストデバイス数を示すバッジが表示されます。
  また、AWCプラグインとの連携が設定されている際、管理下APに接続している無線クライアントの数を示します。
  トポロジーマップにてこれらのデバイスアイコン周辺を拡大すると、それぞれの接続デバイスのアイコンが表示されます。


• イベントバッジ
  SNMPプラグインがAMFデバイスから重要なトラップを検出したり（SNMPプラグインとの連携を設定している場合）、AVM EXがAMFアプリケーションプロキシー機能による被疑端末のブロック、環境しきい値超過などのイベントを検知したりすると、AMFデバイス名の右上にイベントの受信を示すバッジと、未読の関連イベントログの件数を表示します。


• 黒色：有線のカスタムリンク、またはAWC-SCで接続された無線リンクを表します。

• 水色：無線リンクに設定されたカスタムリンクを表します。WebブラウザーとしてGoogle Chromeを使用している場合は、リンク線の中間に無線アイコンが表示されます。


  Note

  Internet Explorerでは無線アイコンは表示されません。

• 青色：AMF仮想リンクを表します。

• 緑色：トンネルリンク（VPNトンネルにより接続された仮想リンク）を表します。


Note

VPNトンネルにて、トンネルの両端にマルチポイントGREを使用している場合（フルメッシュ構成など）、トンネルリンクがネットワークマップに反映されません。

Note

管理するAMFデバイスの台数が多い場合、AVM EXとトポロジー更新対象（AMFコントローラー/マスター）間の接続が切断し復旧した後に、トンネルリンクが復旧するのに時間がかかる場合があります。

Note

カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。

• 「画像のアップロード」ボタン：
  クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• プレビュー画像：
  「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• アイコン名：
  カスタムアイコンを登録する際、アイコンの名前を登録します。


• 「キャンセル」ボタン：
  アイコンの編集を中止します。


• 「リセット」ボタン：
  変更済みのアイコンを元の状態に戻します。


  Note

  リセットには数十秒程度かかることがあります。



• 「保存」ボタン：アイコンの変更を保存します。


Note

AMFデバイスのアイコンは変更できません。

Note

CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFデバイスを操作対象とするワーキングセットプロンプトを介して行われます。

Note

一般ユーザーアカウントの場合、管理者から許可された場合のみ表示されます。

Note

各AMFデバイスでは、仮想端末におけるアイドル時タイムアウト値をゼロ（no exec-timeout）に設定しないでください。AVM EXからAMFデバイスへのCLI接続ができなくなる場合があります。

• 正常（緑）
  デバイスは正常に動作しています。

• 軽微（黄）
  AMFデバイスはAMFセーフコンフィグで動作しています。AWCプラグインによって認識されている無線APの場合は、無線APのステータスが「探索中」です。

• 重大（赤）
  デバイスがダウンしています。


Note

選択したデバイスがVCSメンバーの場合、本項目は表示されません。

Note

選択したデバイスがVCSメンバーの場合、本項目は表示されません。

Note

選択したデバイスがVCSメンバーの場合、本項目は表示されません。

• AMFデバイスに接続されたAMFゲストデバイス
  AMFゲストデバイスのうち、AWCプラグインの管理下にある無線APの数は含まれません。

• AWCプラグインの管理下APに接続している無線クライアント


• AMFアプリケーションプロキシー機能（SESによるポート無効化、破棄、隔離など）

• 環境しきい値超過（環境温度のしきい値超過、電源ユニット/ファンモジュールほかの異常など）

• ループガード関連トラップ受信（MACアドレススラッシング検出、ループブロック、ループ警告など）

• アクティブファイバーモニタリング機能関連トラップ受信（ファイバー警告）


Note

SNMPプラグイン（またはTrap Receiver）を登録している場合、SNMPプラグイン（またはTrap Receiver）で受信したSNMPトラップはAVM EXのイベントログに記録されます。

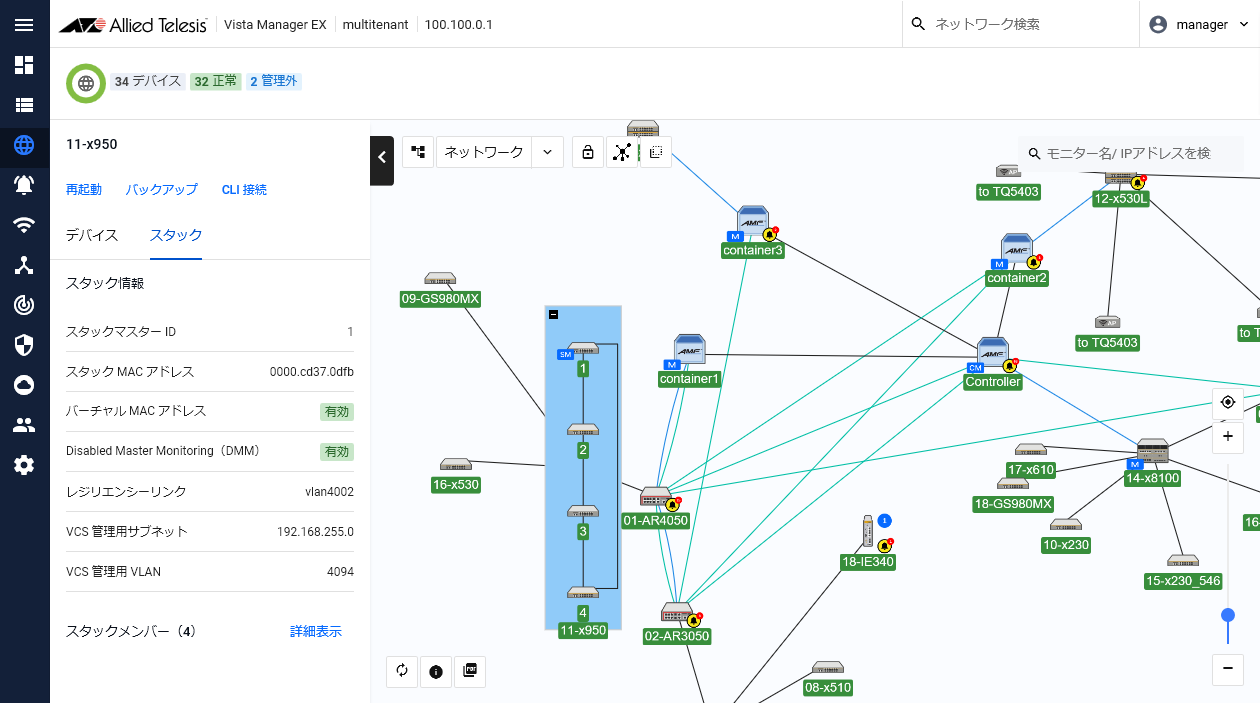

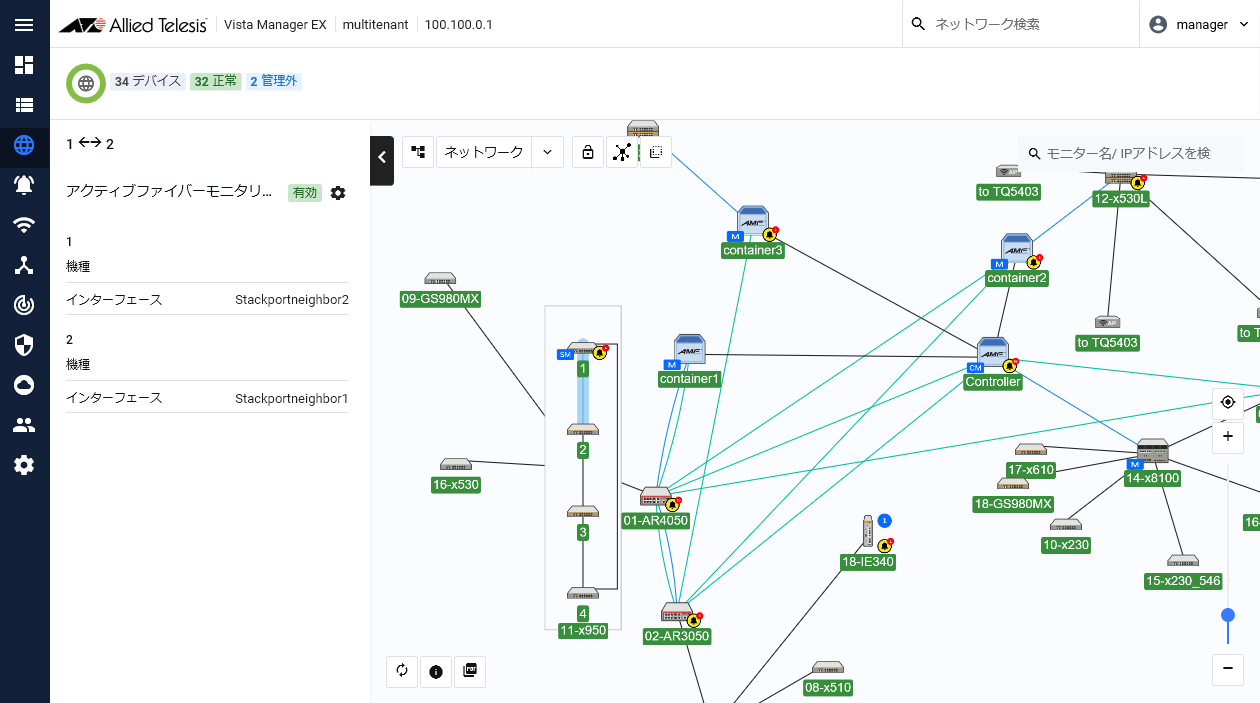

• 「戻る」ボタン（左矢印アイコン）をクリックすると、スタックリンク情報に戻ります。

• 該当のスタックリンク上でアクティブファイバーモニタリング機能を使用するか否か、トグルスイッチで設定できます。

  • 有効（水色）：
    アクティブファイバーモニタリング機能を有効にします。対象の光ファイバーポートで受信高レベルの低下を検出したときに、アラーム表示およびSNMPトラップにより通知します。

  • 無効（灰色）：
    アクティブファイバーモニタリング機能を無効にします。

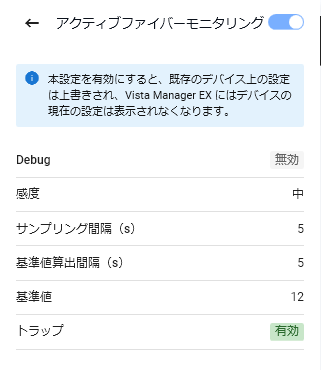

  有効に設定した場合、ファイバースタックモジュールに設定された感度、サンプリング間隔、基準値算出間隔、基準値、トラップをサイドパネルに表示します。


  Note

  アクティブファイバーモニタリングは、ファイバースタックモジュールに設定されている設定値で個々に動作するため、リンク両端のファイバースタックモジュール上で設定が一致していない場合でも、特にアラームなどは表示されません。いずれか一方のポート上でアクティブファイバーモニタリングが有効に設定されていれば、サイドパネルには有効として表示されます。

  Note

  感度、サンプリング間隔、基準値算出間隔、基準値、トラップなどの設定を変更する場合はCLIにて行ってください。
  なお、AVM EXに表示されるパラメーターの設定情報は、AVM EXが独自に持っている値です。CLIから設定を変更した場合でも、AVM EXの画面には反映されません。

• 有効にすると、ループを検出したポートのうち、ループの解除に必要なポートでのみアクションを実行します。ループの解除に不要なポートではアクションは実行されません。

• 無効にすると、ループを検出したすべてのポートでループ検出時のアクションを実行します。

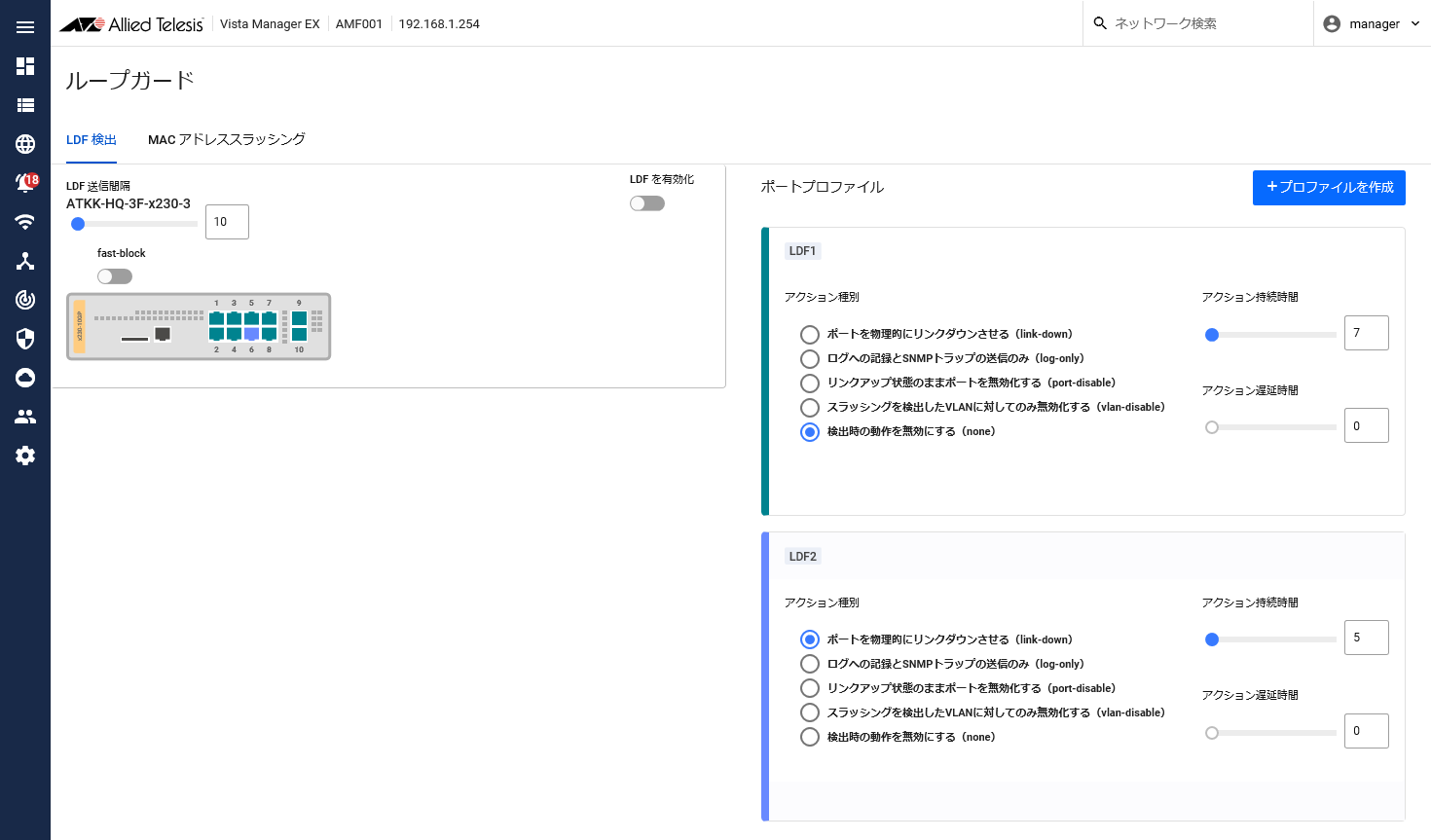

• アクション種別：
  LDFを検出した際のアクション(動作）を選択します。

  • ポートを物理的にリンクダウンさせる（link-down）

  • ログへの記録とSNMPトラップの送出のみ（log-only）

  • リンクアップ状態のままポートを無効化する（port-disable）

  • 検出したVLANに対してのみ無効化する（vlan-disable）

  • 検出時の動作を無効にする（none）

  デフォルトは「検出時の動作を無効にする（none）」です。


• アクション持続時間：
  ループを検出した際のアクションの継続時間を0～86400（単位：秒）で指定します。デフォルトは7秒です。


• アクション遅延時間：
  ループを検出してからアクションを実行するまでの遅延時間を0～86400（単位：秒）で指定します。デフォルトは0秒です。


• 「キャンセル」ボタン：
  プロファイルの作成時はプロファイルの作成を中断します。
  既存プロファイルの編集時はプロファイルへの変更を破棄します。プロファイルの設定項目に変更がある場合のみ表示されます。


• 「プロファイルを保存」ボタン：
  プロファイルの設定を動作時コンフィグに保存します。
  既存プロファイルの編集時は、プロファイルの設定項目に変更がある場合のみ表示されます。


• プロファイル名：
  プロファイルの名前が「THRASH<番号>」の形式で自動的に適用されます。


  Note

  プロファイルの番号は連番にならないことがあります。

• アクション種別：
  MACアドレススラッシングを検出した際のアクション(動作）を選択します。

  • MACアドレスの学習を停止する（learn-disable）

  • ポートを物理的にリンクダウンさせる（link-down）

  • リンクアップ状態のままポートを無効化する（port-disable）

  • スラッシングを検出したVLANに対してのみ無効化する（vlan-disable）

  • 検出時の動作を無効にする（none）

  全ポートに「検出時の動作を無効にする（none）」を適用するとMACアドレススラッシングプロテクションは無効になります。
  デフォルトは「検出時の動作を無効にする（none）」です。


• アクション持続時間：
  MACアドレススラッシングを検出した際のアクションの継続時間を0～86400（単位：秒）で指定します。デフォルトは1秒です。


• 「キャンセル」ボタン：
  プロファイルの作成時はプロファイルの作成を中断します。
  既存プロファイルの編集時はプロファイルへの変更を破棄します。プロファイルの設定項目に変更がある場合のみ表示されます。


• 「プロファイルを保存」ボタン：
  プロファイルの設定を動作時コンフィグに保存します。
  既存プロファイルの編集時は、プロファイルの設定項目に変更がある場合のみ表示されます。

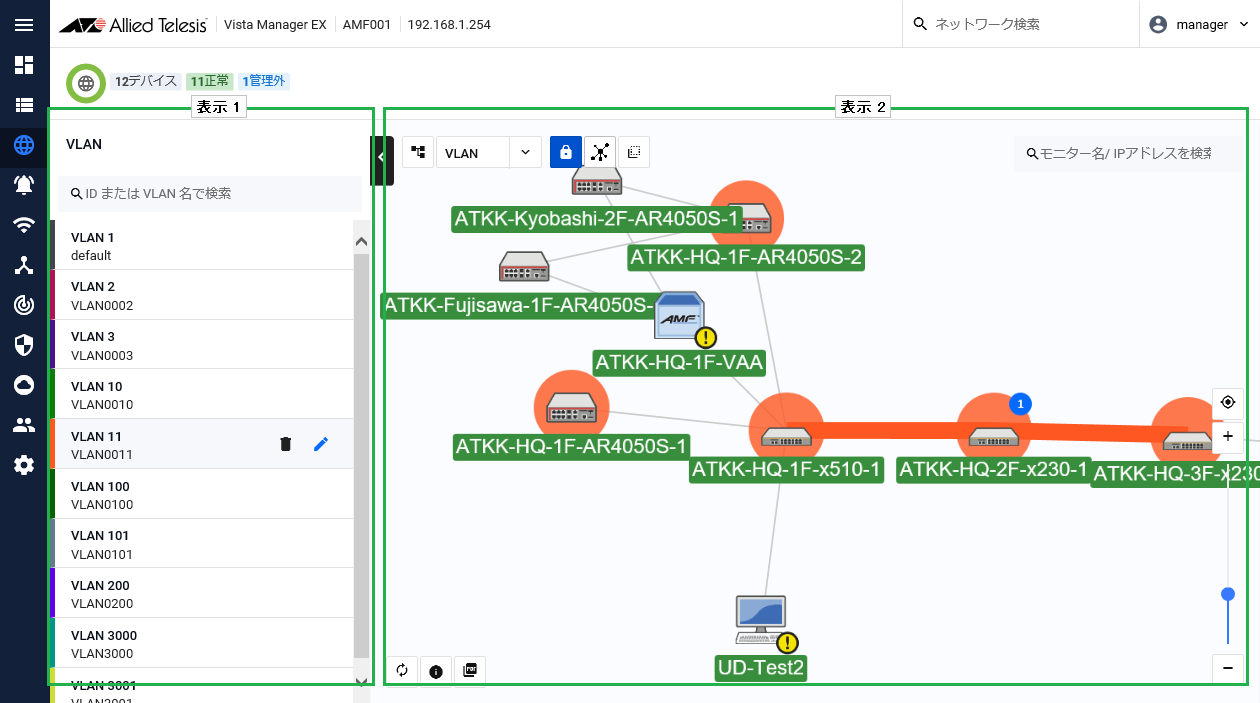

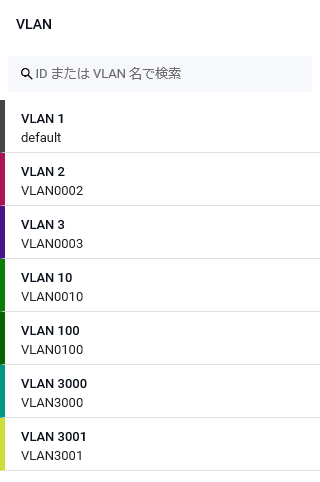

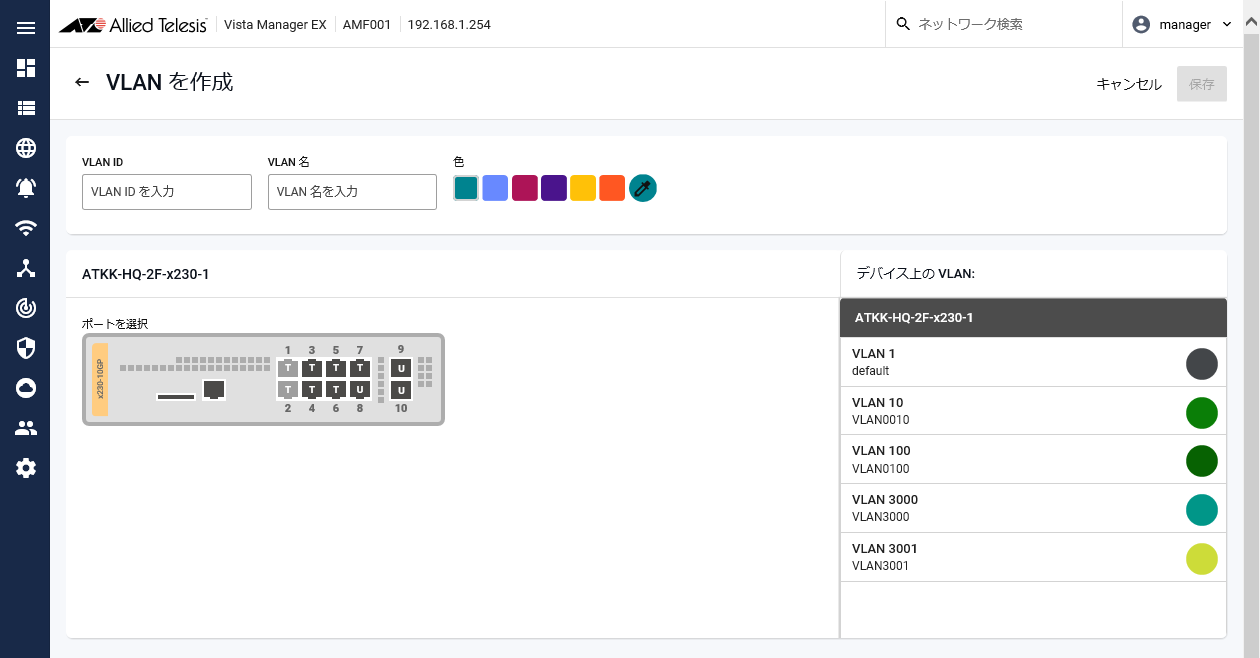

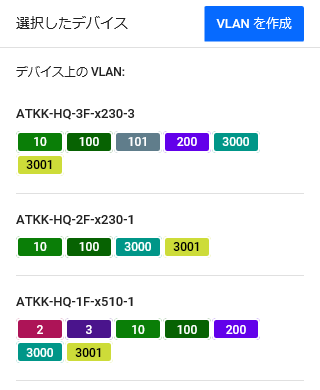

• 「VLANを削除」ボタン：
  選択したVLAN IDを、AMFネットワーク内のすべてのAMFデバイスから削除します。


  Note

  特定のAMFデバイスからのみVLAN IDを削除したい場合は、CLIから行ってください。

• 「VLANを編集」ボタン：
  選択したVLAN IDの「VLANを編集」画面が表示されます。


  Note

  編集の対象となるAMFデバイスは、既に該当のVLAN IDが設定されているすべてのAMFデバイスです。AMFデバイスの選択状態は無視されます。既存のVLAN IDを新しいAMFデバイスに設定する場合は、「VLANを作成」ボタンを使用してください。

• 「VLANを編集」ボタン：
  選択したVLAN IDの「VLANを編集」画面が表示されます。


  Note

  編集の対象となるAMFデバイスは、既に該当のVLAN IDが設定されているすべてのAMFデバイスです。AMFデバイスの選択状態は無視されます。既存のVLAN IDを新しいAMFデバイスに設定する場合は、「VLANを作成」ボタンを使用してください。

• 「VLANを削除」ボタン：
  選択したVLAN IDを、AMFネットワーク内のすべてのAMFデバイスから削除します。


  Note

  特定のAMFデバイスからのみVLAN IDを削除したい場合は、CLIから行ってください。

Note

AMF機器では、大文字・小文字が異なるだけのVLAN名を重複して設定することはできません（例：Japanとjapanなど）。登録済みのVLANと大文字・小文字が異なるだけのVLAN名は使用しないでください。

Note

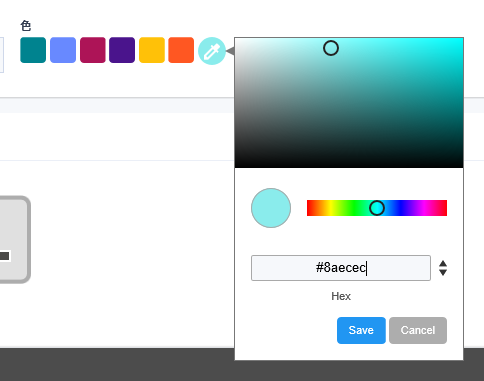

VLANの作成後は、表示色は変更できません。後で表示色を変更したい場合は、VLANをいったん削除し、作成しなおす必要があります。

• 「VLAN 1（default）」以外のVLANを選択しているとき：
  タグなしポート、タグ付きポート、非所属の順で切り替わります。

• 「VLAN 1（default）」を選択しているとき

  • 該当ポートがほかのVLANに所属していない場合：
    タグなしポート⇔ポートにVLAN 1のタグを追加（ネイティブVLAN（所属先タグ無しVLAN）なし）に変化します。

  • ポートがほかのVLANのタグなしポートとして設定されている場合：
    変化しません。

  • ポートがほかのVLANのタグ付きポートとして設定されている場合：
    ポートにVLAN 1のタグを追加（ネイティブVLAN指定なし）⇔ポートからVLAN 1のタグを削除（ネイティブVLAN指定なし）に変化します。


    Note

    ネイティブVLAN指定がない場合は、タグなしパケットは破棄されます。元の受信したタグなしパケットをVLAN 1に転送する状態に戻すには、一旦タグ付きポートに追加されたVLANを除去してタグなしポートに戻したうえで再度VLAN 1以外のVLANのタグ付きポートに指定するか、デバイスのCLIで該当のポートインターフェースに「no switchport trunk native vlan」コマンドを実行してください。

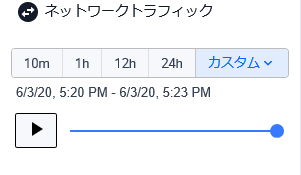

• 表示開始時期は、表示時点の10分前、1時間前、12時間前、24時間前から選択できます。
  カスタムを選択すると、表示の期間（開始・終了日時）を、1週間前から選択できます。

• 左下の再生ボタンをクリックすると、指定した期間のトラフィックの推移を再生することができます。

• 再生ボタン右側のスライダーを動かすと、期間内の途中の状態をトラフィックマップに反映できます。


Note

開始日・終了日の日付表記は「日/月/年」表記となっています。

Note

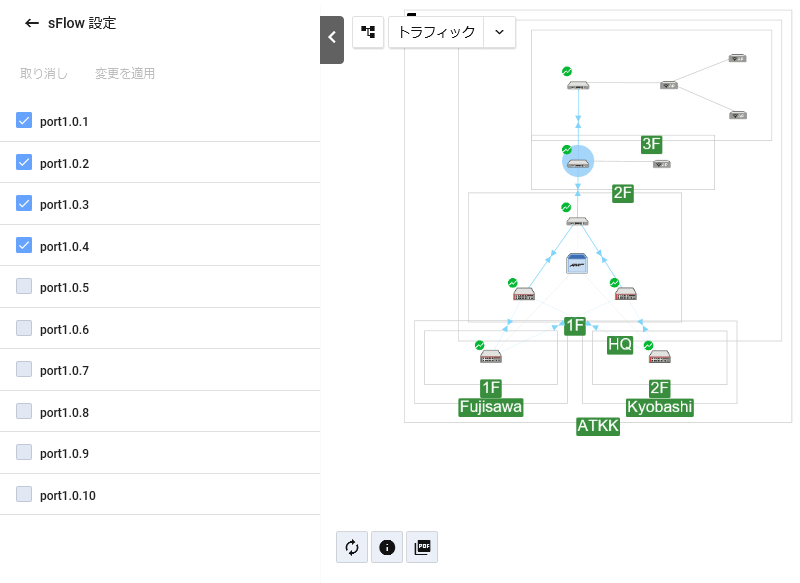

sFlowエージェントから収集したサンプルに基づきます。sFlowによるモニター対象として設定されていないポートは表示されません。

Note

sFlow設定、および、sFlowにより取得されたトラフィック使用率の履歴はバックアップファイルに保存されません。

Note

sFlow・DPIアイコンの状態は、デバイスの設定に基づきます。該当機能のライセンスが失効していても、コンフィグ上有効に設定されていると緑色のバッジが表示されます。

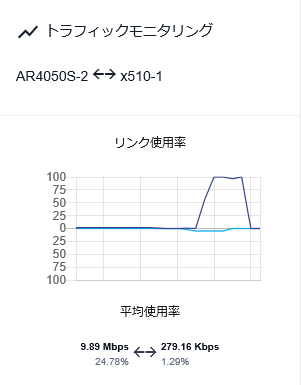

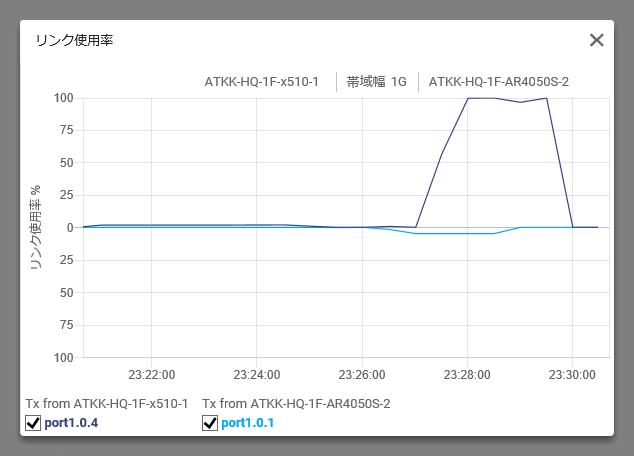

• 速度
  リンクの速度を接続線の太さで示します。10/100Mbps、1Gbps、2.5Gbps、5Gbps、10Gbps、40Gbps、100Gbpsの7段階で表します。また、AMF仮想リンクやリンク容量想定値が未設定のトンネルリンクなど、速度が不明なリンクは灰色の細線で表示されます。

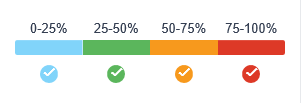

• 使用率
  リンクの使用率を接続線の色で示します。0～25%、25～50%、50～75%、75～100%の4段階で表します。


• ポート：
  ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All（すべてのポート）」またはポート別で選択できます。デフォルトは「すべてのポート」です。
  集計期間：
  ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
  集計期間は、直近1時間、24時間、7日から選択できます。デフォルトは直近1時間です。

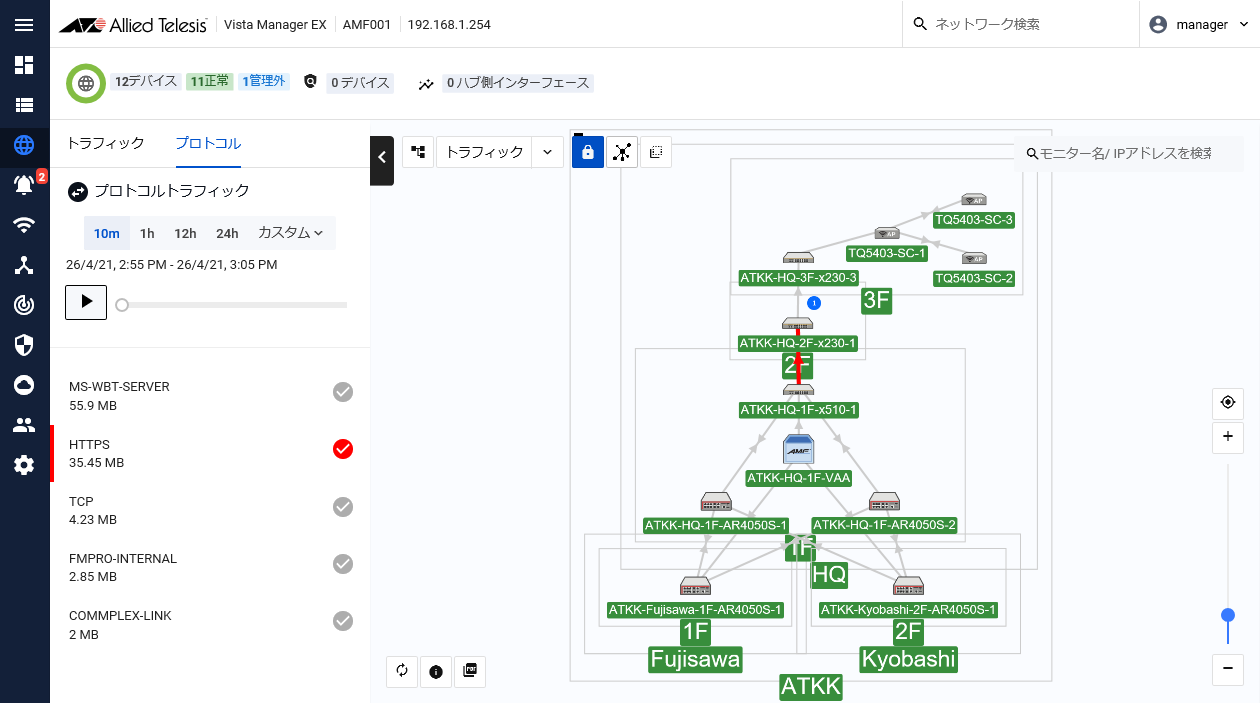

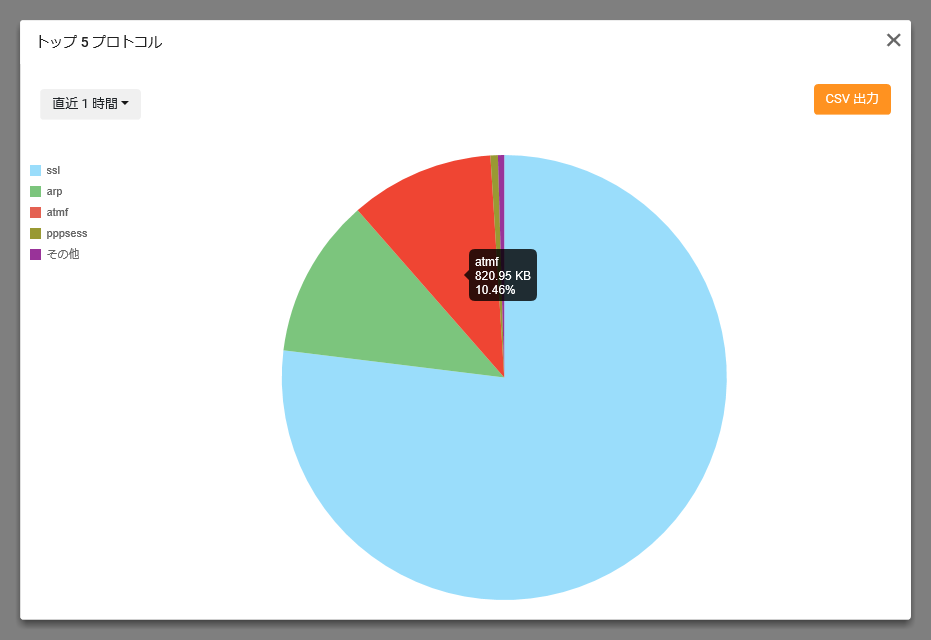

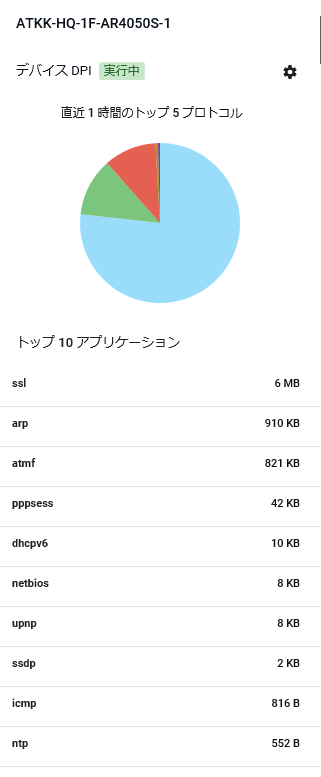

• 円グラフ：

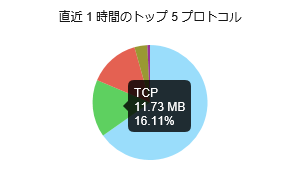

  ダイアログ中央に、集計期間内でトラフィック量の大きいプロトコルの上位5つまでの割合を円グラフに表示します。
  プロトコルを表す色の凡例は、ダイアログ左側に表示されます。
  また、円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。

• 「CSV出力」ボタン：
  トップ5プロトコルをCSV形式でファイルに出力します。

• ×ボタン：
  右上の×ボタンをクリックすると、ダイアログを閉じます。


• ポート：
  ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All（すべてのポート）」またはポート別で選択できます。デフォルトは「すべてのポート」です。

• 集計期間：
  ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
  リアルタイムを選択すると、その時点の情報をグラフに反映します。

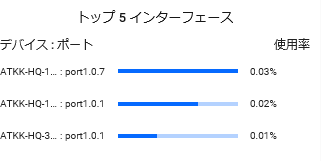

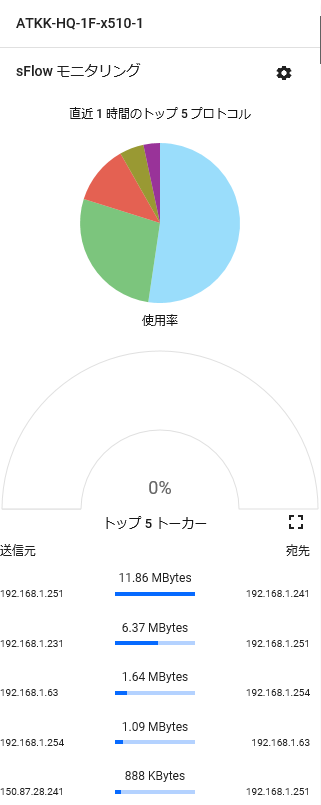

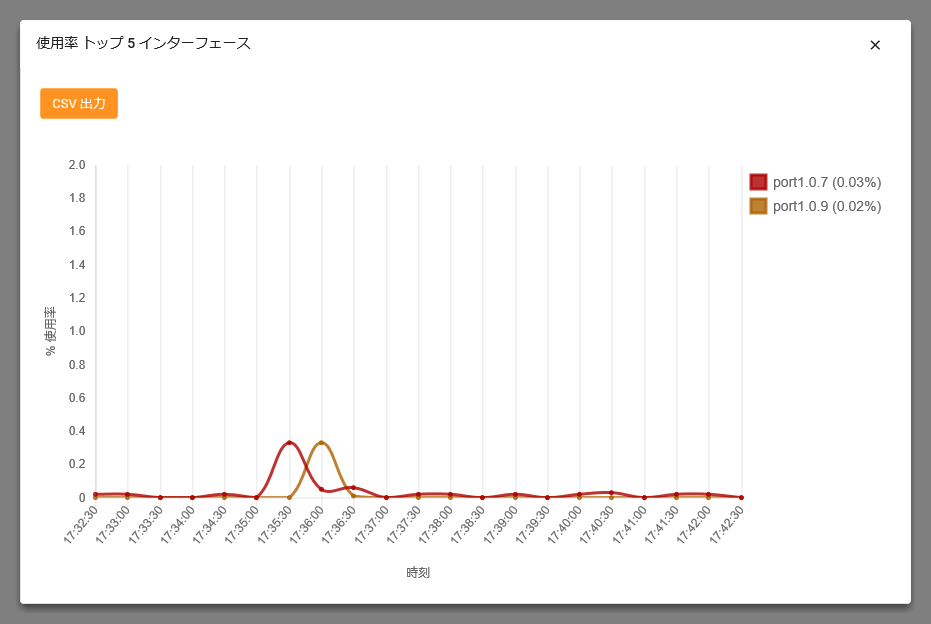

• グラフ
  該当AMFデバイスのインターフェースのうち、使用率が高いインターフェースのうち上位5つまでを帯グラフに表示します。
  また、帯グラフの帯にマウスポインターを置くと、インターフェース名、使用率をポップアップ表示します。

• 「CSV出力」ボタン：
  使用率トップ5インターフェースをCSV形式でファイルに出力します。

• ×ボタン：
  右上の×ボタンをクリックすると、ダイアログを閉じます。


• ポート：
  ダイアログ左上のドロップダウンメニューから、グラフ表示するポートを「All（すべてのポート）」またはポート別で選択できます。デフォルトは「すべてのポート」です。
  集計期間：
  ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
  リアルタイムを選択すると、その時点の情報をグラフに反映します。

• グラフ：

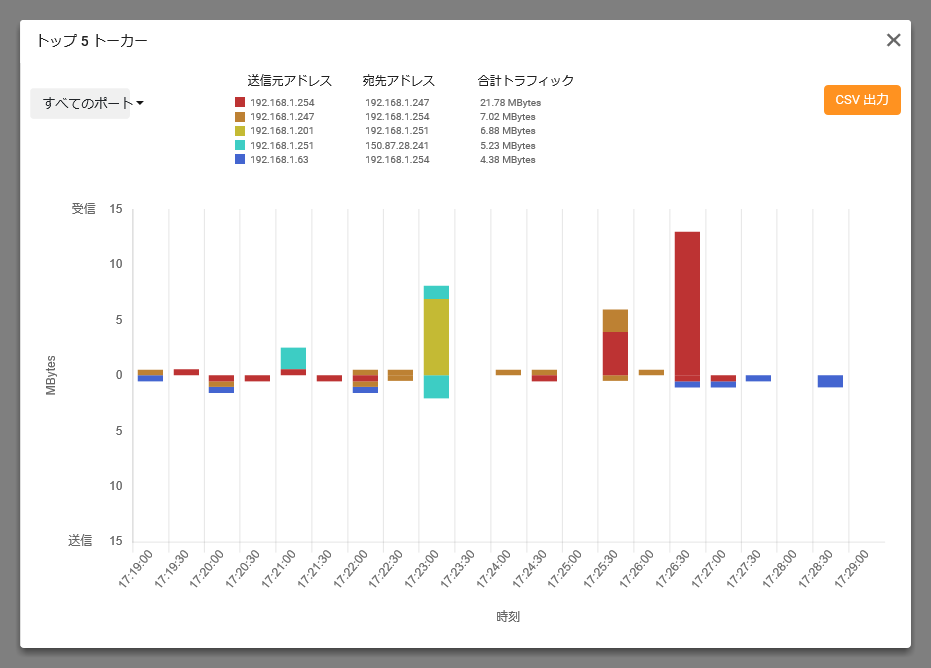

  横軸に時刻を、縦軸の上下に受信・送信のトラフィック量を積層グラフに表します。トーカーを表す色の凡例は、ダイアログ上部に表示されます。また、凡例には、受信・送信のトラフィック量を合計して表示します。

• 「CSV出力」ボタン：
  トップ5トーカーをCSV形式でファイルに出力します。

• ×ボタン：
  右上の×ボタンをクリックすると、ダイアログを閉じます。


• 集計期間：
  ダイアログ左上のドロップダウンメニューから、グラフ表示する集計期間を指定します。
  集計期間は、直近1時間、24時間、7日から選択できます。デフォルトは直近1時間です。

• 円グラフ：
  ダイアログ中央に、集計期間内でトラフィック量の大きいプロトコルの上位5つまでの割合を円グラフに表示します。
  プロトコルを表す色の凡例は、ダイアログ左側に表示されます。
  また、円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。

• 「CSV出力」ボタン：
  トップ5プロトコルをCSV形式でファイルに出力します。

• ×ボタン：
  右上の×ボタンをクリックすると、ダイアログを閉じます。


• 表示開始時期は、表示時点の10分前、1時間前、12時間前、24時間前から選択できます。
  カスタムを選択すると、表示の期間（開始・終了日時）を、1週間前から選択できます。

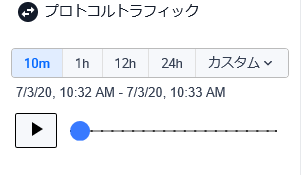

• 左下の再生ボタンをクリックすると、指定した期間のトラフィックの推移を再生することができます。

• 再生ボタン右側のスライダーを動かすと、期間内の途中の状態をトラフィックマップに反映できます。


Note

開始日・終了日の日付表記は「日/月/年」表記となっています。

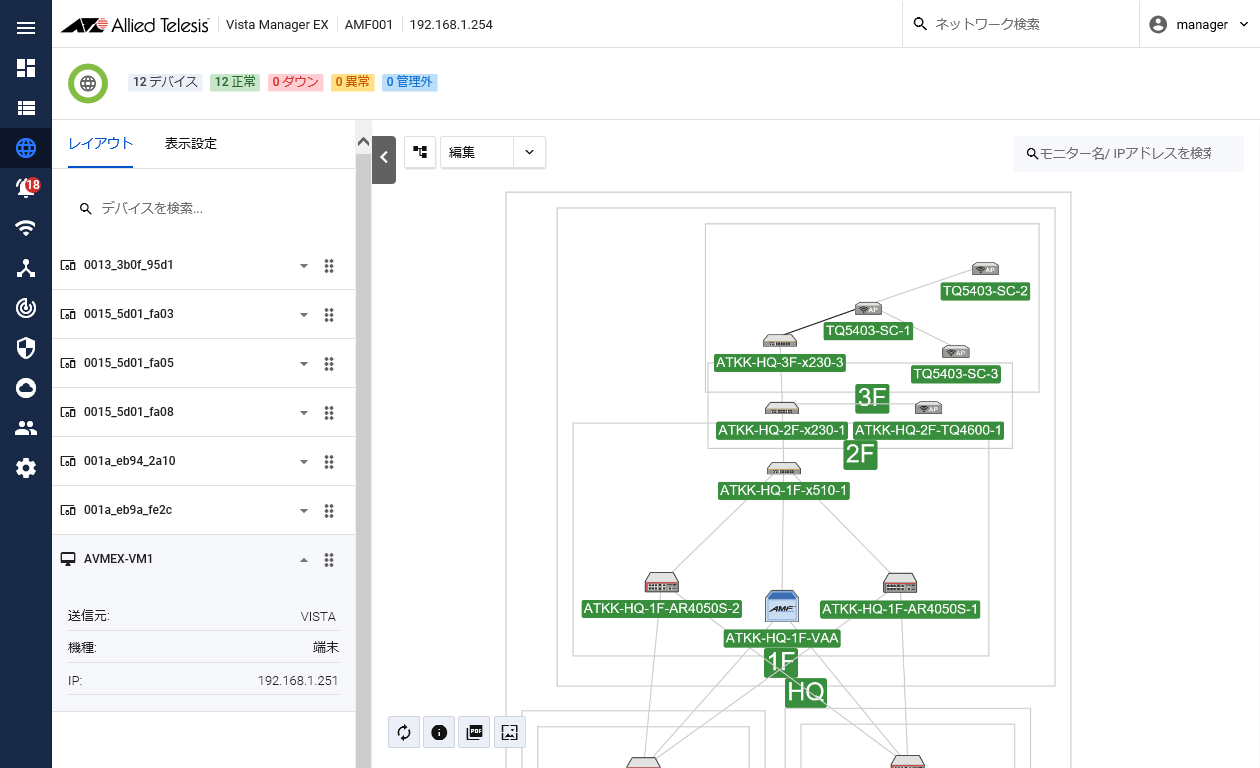

• レイアウト：手動でネットワークマップにデバイスを配置します。

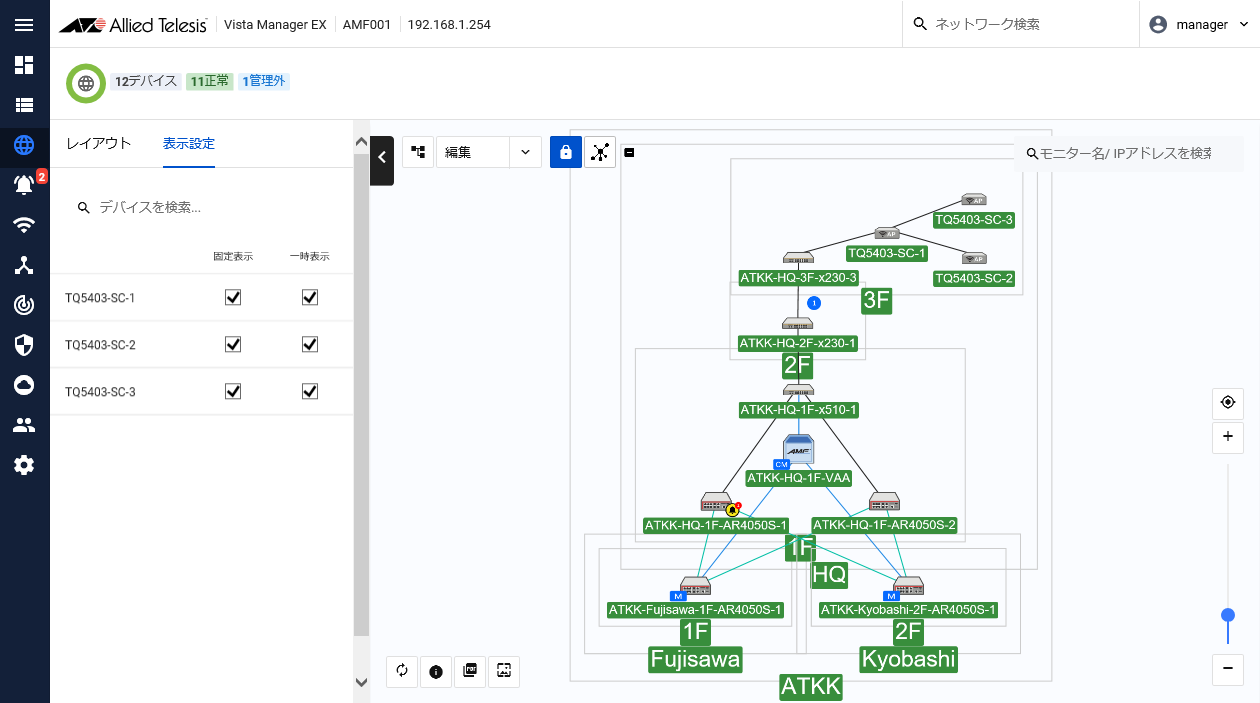

• 表示設定：手動で配置したデバイスアイコンについて個別に表示を抑えたり、再び表示したりします。


Note

大文字小文字は区別しません。

• ：スイッチ

• ：ルーター

• ：無線AP

• ：端末

• ：その他


• VISTA：
  「資産管理」画面にて手動登録したカスタムデバイスを表します。

• 検出デバイス：
  「資産管理」画面にて自動検出したデバイスを表します。


• レイアウト：AWCプラグインやSNMPプラグイン（またはTrap Receiver）が管理するデバイスのアイコンや、手動でネットワークマップにデバイスを配置します。

• 表示設定：手動で配置したデバイスアイコンについて個別に表示を抑えたり、再び表示したりします。


Note

大文字小文字は区別しません。

• チェックを入れると、次回以降のログイン時、初期状態で該当のアイコンがマップに表示されます。

• チェックを外すと、次回以降のログイン時、初期状態では該当のアイコンはマップから非表示になります。


• チェックを入れると、現在のログインセッションで該当のアイコンがマップに表示されます。

• チェックを外すと、現在のログインセッションでは該当のアイコンはマップから非表示になります。
