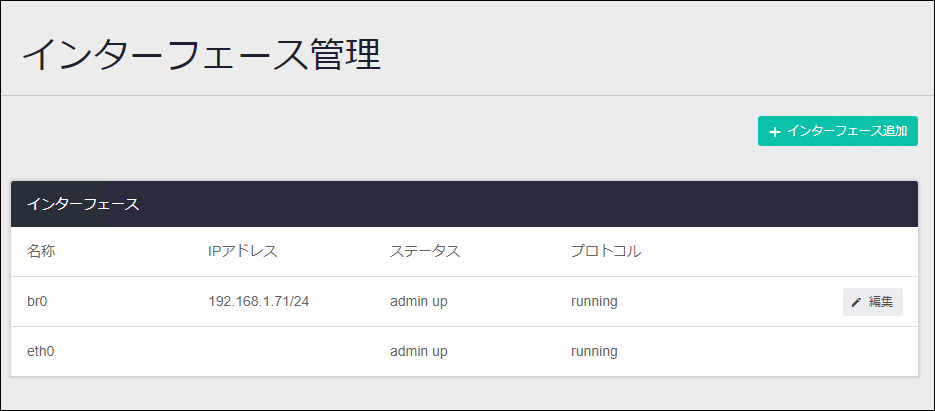

リファレンス編 / ネットワーク基本設定

表 1：インターフェース管理
名称	インターフェース名が表示されます。
IPアドレス	インターフェースに設定されているIPv4アドレスの一覧が表示されます。セカンダリーIPアドレスは「（セカンダリー）」という文字列付きで表示されます。
ステータス	インターフェースの管理状態が表示されます。
プロトコル	インターフェースのリンク状態が表示されます。
「インターフェース追加」ボタン	新規インターフェースを追加するための「インターフェース追加」ダイアログが開きます。
「編集」ボタン	インターフェースの設定を変更するための「インターフェース編集」ダイアログが開きます。

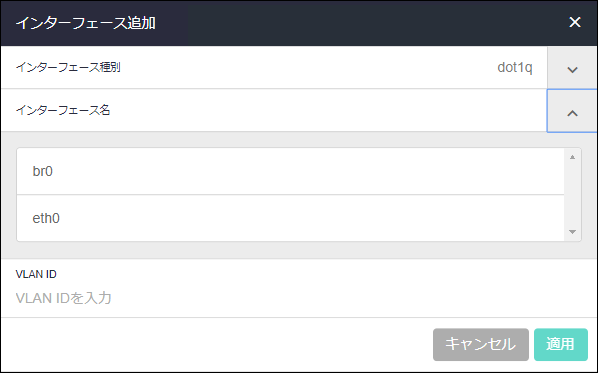

インターフェース追加

インターフェース上に、「VLAN ID」で指定したVIDを持つタグ付きパケットの送受信を行う「802.1Q Ethernetサブインターフェース」を追加することができます。

表 2：インターフェース追加
インターフェース種別	dot1qが表示されます。
インターフェース名	タグなしポートとして使用するインターフェースを選択してください。
VLAN ID	VLAN IDを入力してください。
「キャンセル」ボタン	インターフェースを追加せずに「インターフェース管理」画面に戻ります。
「適用」ボタン	インターフェースを追加して「インターフェース管理」画面に戻ります。

インターフェース編集

指定したインターフェースの設定を変更するためのダイアログです。
「インターフェース編集」ダイアログが表示されたら、最初にアドレスの設定方式を選択してください。
選択した設定方式に応じた設定項目が表示されますので、必要な項目を入力、選択して「適用」ボタンをクリックすると、インターフェースの設定が変更されます。
「キャンセル」ボタンをクリックした場合は、設定を変更せずに「インターフェース管理」画面に戻ります。
以下、各方式の入力・選択項目について説明します。

DHCP

インターフェースのIPv4アドレスをDHCPで取得する場合は、この方式を選択します。

表 3：インターフェース編集 - DHCP
DHCP	DHCPサーバーからIPv4アドレスを取得する場合はこれを選択してください。
「キャンセル」ボタン	設定を変更せずに「インターフェース管理」画面に戻ります。
「適用」ボタン	設定を変更して「インターフェース管理」画面に戻ります。

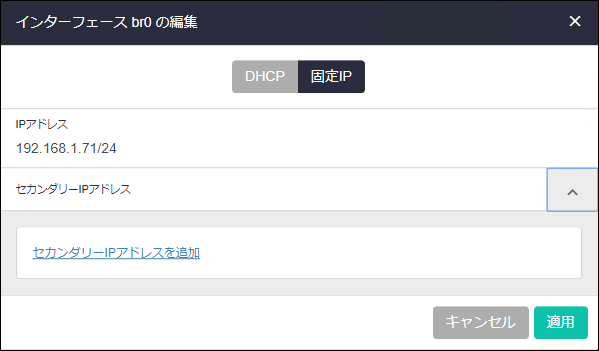

固定IP

インターフェースのIPv4アドレスを手動設定する場合は、この方式を選択します。

表 4：インターフェース編集 - 固定IP
固定IP	IPv4アドレスを手動設定する場合はこれを選択してください。
IPアドレス	対象インターフェースに設定するIPv4アドレスを「192.168.101.1/24」の形式で入力してください。空欄（未定義）の状態で「適用」ボタンを押した場合は、該当インターフェースのIPv4アドレスが削除されます。
セカンダリーIPアドレス	セカンダリー（副）アドレスを設定する場合は、「セカンダリーIPアドレスを追加」をクリックして、IPアドレスを入力してください。
「キャンセル」ボタン	設定を変更せずに「インターフェース管理」画面に戻ります。
「適用」ボタン	設定を変更して「インターフェース管理」画面に戻ります。

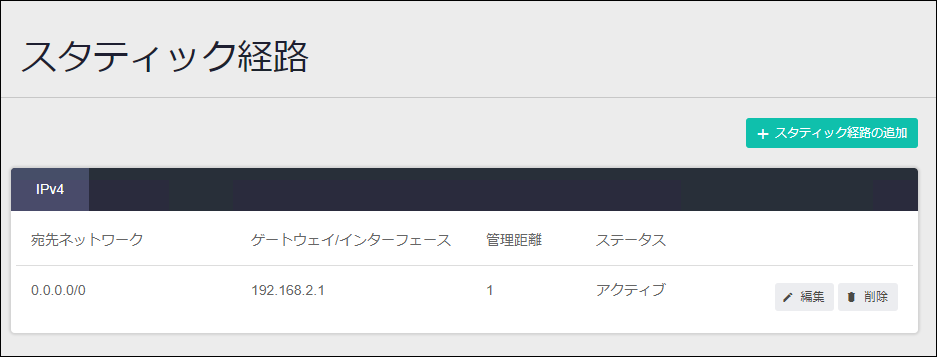

スタティック経路

表 5：スタティック経路
宛先ネットワーク	経路の宛先ネットワークアドレスが表示されます。
ゲートウェイ/インターフェース	該当経路宛てパケットの転送先（ネクストホップ）アドレスまたは送出インターフェースが表示されます。
管理距離	経路エントリーの管理距離が表示されます。
ステータス	経路エントリーの状態が表示されます。
「スタティック経路の追加」ボタン	スタティック経路を追加するための「スタティック経路の追加」ダイアログが開きます。
「編集」ボタン	スタティック経路を変更するための「スタティック経路の編集」ダイアログが開きます。
「削除」ボタン	スタティック経路を削除します。削除前には確認のダイアログが表示されます。

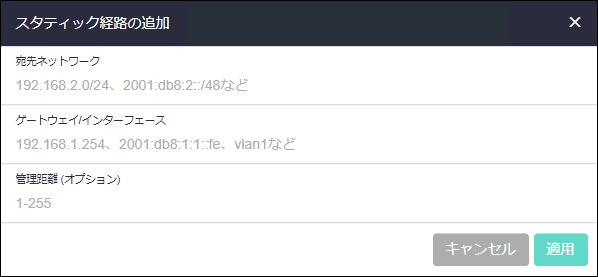

スタティック経路の追加

表 6：スタティック経路の追加
宛先ネットワーク	経路の宛先ネットワークアドレスを「192.168.2.0/24」（IPv4の場合）、「2001:db8:2::/48」（IPv6の場合）の形式で入力してください。
ゲートウェイ/インターフェース	該当経路宛てパケットの転送先（ネクストホップ）アドレスを「192.168.1.254」（IPv4の場合）、「2001:db8:1:1::fe」（IPv6の場合）の形式で、あるいは送出インターフェース名を入力してください。
管理距離（オプション）	経路エントリーの管理距離を入力してください。省略時はスタティック経路のデフォルト値である1となります。
「キャンセル」ボタン	経路エントリーを追加せずに「スタティック経路」画面に戻ります。
「適用」ボタン	経路エントリーを追加して「スタティック経路」画面に戻ります。

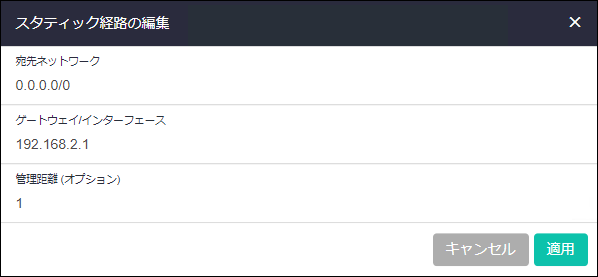

スタティック経路の編集

表 7：スタティック経路の編集
宛先ネットワーク	経路の宛先ネットワークアドレスを「192.168.2.0/24」（IPv4の場合）、「2001:db8:2::/48」（IPv6の場合）の形式で入力してください。
ゲートウェイ/インターフェース	該当経路宛てパケットの転送先（ネクストホップ）アドレスを「192.168.1.254」（IPv4の場合）、「2001:db8:1:1::fe」（IPv6の場合）の形式で、あるいは送出インターフェース名を入力してください。
管理距離（オプション）	経路エントリーの管理距離を入力してください。省略時はスタティック経路のデフォルト値である1となります。
「キャンセル」ボタン	経路エントリーを変更せずに「スタティック経路」画面に戻ります。
「適用」ボタン	経路エントリーを変更して「スタティック経路」画面に戻ります。

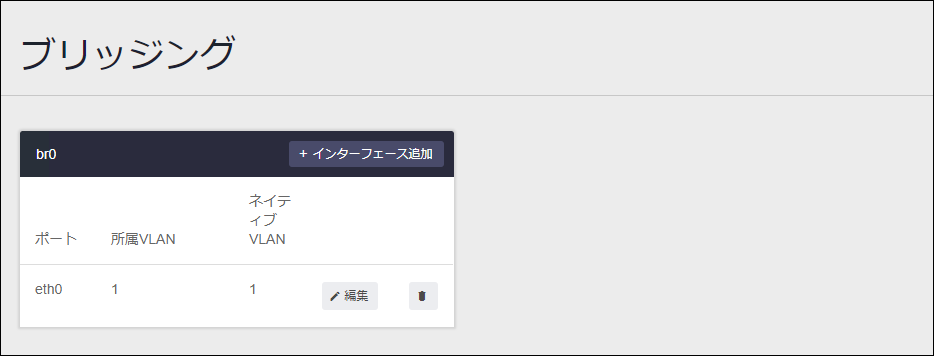

ブリッジング

初期設定ではすべてのポートがブリッジ（「br0」に所属）して、デフォルトVLAN「vlan1」に所属しています。

Note
すべてのインターフェース（ポート）を削除すると、ログインできなくなります。設定は即時反映されるため、管理画面にアクセスしているインターフェースを削除すると、管理画面へのアクセスができなくなります。
タグなしポートを残しておくなど、管理には十分ご注意ください。
なお、管理画面にアクセスできなくなった場合には、弊社での初期化（有償）が必要になります。

Note
ブリッジのIPアドレスがDHCPに設定されている場合、ブリッジのネットワークポートを削除、追加、または編集すると、IPアドレスが再取得されます。

Note
次に示す設定をした場合、AT-VST-VRTのブリッジインターフェースに対しての通信が、一時的に遅れることがあります。
・既存のブリッジメンバーから最下位ポートを削除した場合
・既存のブリッジメンバーより下位のポートがブリッジに追加された場合

表 8：ブリッジング
ポート	ブリッジしているすべてのネットワークポートが表示されます。
所属VLAN	ネットワークポートが所属するVLAN IDが表示されます。
ネイティブVLAN	タグなしポートとして使用されるVLAN IDが表示されます。
「編集」ボタン	「ポート編集」ダイアログが表示されます。
「ゴミ箱（削除）」ボタン	ブリッジからネットワークポートを削除します。
「インターフェース追加」ボタン	「ポート追加」ダイアログを表示します。

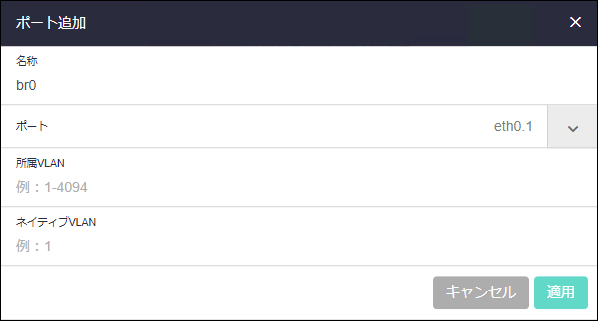

ポート追加

ネットワークポートをブリッジに追加します。

表 9：ブリッジング
名称	br0を表示します。
ポート	追加するネットワークポートを選択します。
所属VLAN	ネットワークポートが所属するVLAN IDを入力します。1～4094の範囲から単一値（例：1）または範囲（例：1-4094）で指定してください。
ネイティブVLAN	タグなしポートとして使用されるVLAN IDを入力します。所属VLANの範囲から単一値（例：1）で指定してください。
「キャンセル」ボタン	ポートを追加せずに「ブリッジング」画面に戻ります。
「適用」ボタン	ポートを追加して「ブリッジング」画面に戻ります。

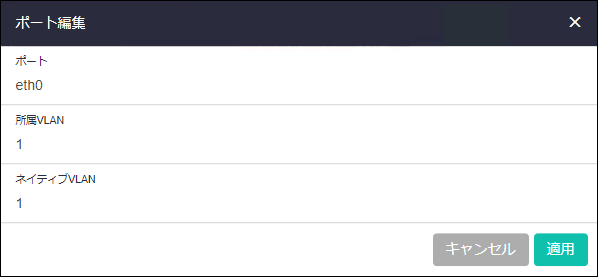

ポート編集

ネットワークポートを編集します。

表 10：ポート編集
ポート	ネットワークポートが表示されます。
所属VLAN	ネットワークポートが所属するVLAN IDを入力します。1～4094の範囲から単一値（例：1）または範囲（例：1-4094）で指定してください。
ネイティブVLAN	タグなしポートとして使用されるVLAN IDを入力します。所属VLANの範囲から単一値（例：1）で指定してください。
「キャンセル」ボタン	ポートを変更せずに「ブリッジング」画面に戻ります。
「適用」ボタン	ポートを変更して「ブリッジング」画面に戻ります。

設定例：初期状態の動作

「インターフェース管理」画面と「ブリッジング」画面での初期設定は以下のとおりです。

表 11：インターフェース管理
br0	192.168.1.1/24（ネットワークにDHCPサーバーがない場合の初期値）

表 12：ブリッジング
ポート	eth0～ethx
所属VLAN	1
ネイティブVLAN	1

この場合、ポート0～xからは「VLAN ID 1/タグなし通信」で、AT-VST-VRTの管理画面にアクセスできます。

設定例：「VLAN ID 100/タグあり通信」でAT-VST-VRTの管理画面にアクセスしたい場合

「インターフェース管理」画面で、br0の「802.1Q Ethernetサブインターフェース」をVLAN ID 100で追加してください。

表 13：インターフェース管理
br0	192.168.1.1/24
br0.100	192.168.100.1/24

「ブリッジング」画面の「ポート編集」ダイアログで、所属VLANを変更してください。

表 14：ブリッジング
ポート eth0
所属VLAN	1-100
ネイティブVLAN	1
ポート eth1～x
所属VLAN	1
ネイティブVLAN	1

この場合、ポート0からは「VLAN ID 1/タグなし通信」または「VLAN ID 100/タグあり通信」で、AT-VST-VRTの管理画面にアクセスできます。
ポート1～xからは「VLAN ID 1/タグなし通信」でのみ、AT-VST-VRTの管理画面にアクセスできます。

設定例：「VLAN ID 100/タグあり通信」でアプリケーションを使用したい場合

表 15：インターフェース管理
br0	192.168.1.1/24

「ブリッジング」画面の「ポート編集」ダイアログで、所属VLANを変更してください。

表 16：ブリッジング
ポート eth0
所属VLAN	1-100
ネイティブVLAN	1
ポート eth1～x
所属VLAN	1
ネイティブVLAN	1

アプリケーションの設定項目で外部ネットワークVLAN IDを設定してください。

表 17：例：AMF Cloud アプリケーションの設定
インターフェースタイプ	Virtual
外部ネットワークVLAN ID	100
IPv4アドレス	192.168.100.2/24
ゲートウェイアドレス	192.168.100.254/24

この場合、ポート0からは「VLAN ID 100/タグあり通信」でAMF Cloud アプリケーションを使用できます。
ポート1～xからはAMF Cloud アプリケーションを使用できません。

設定例：1つのポートでアプリケーションのネットワークをわける場合

表 18：インターフェース管理
br0	192.168.1.1/24

「ブリッジング」画面の「ポート編集」ダイアログで、所属VLANを変更してください。

表 19：ブリッジング
ポート eth0
所属VLAN	1-100
ネイティブVLAN	1
ポート eth1～x
所属VLAN	1
ネイティブVLAN	1

アプリケーションの設定項目で、外部ネットワークVLAN IDを設定してください。

表 20：例：AMF Cloud アプリケーションの設定
インターフェースタイプ	Virtual
外部ネットワークVLAN ID	100
IPv4アドレス	192.168.100.2/24
ゲートウェイアドレス	192.168.100.254/24

表 21：例：Vista Manager アプリケーションの設定
インターフェースタイプ	Virtual
外部ネットワークVLAN ID	1
IPv4アドレス	192.168.1.3/24
ゲートウェイアドレス	192.168.1.254/24

この場合、ポート0からは、AMF Cloud アプリケーションは「VLAN ID 100/タグあり通信」で、Vista Manager アプリケーションは「VLAN ID 1/タグなし通信」で使用できます。
ただし、アプリケーション間の通信について、ルーティングはAT-VST-VRTでは行えないため、外部のデバイスでルーティングを行えるように設定をする必要があります。
ポート1～xからは、Vista Manager アプリケーションのみ「VLAN ID 1/タグなし通信」で使用できます。

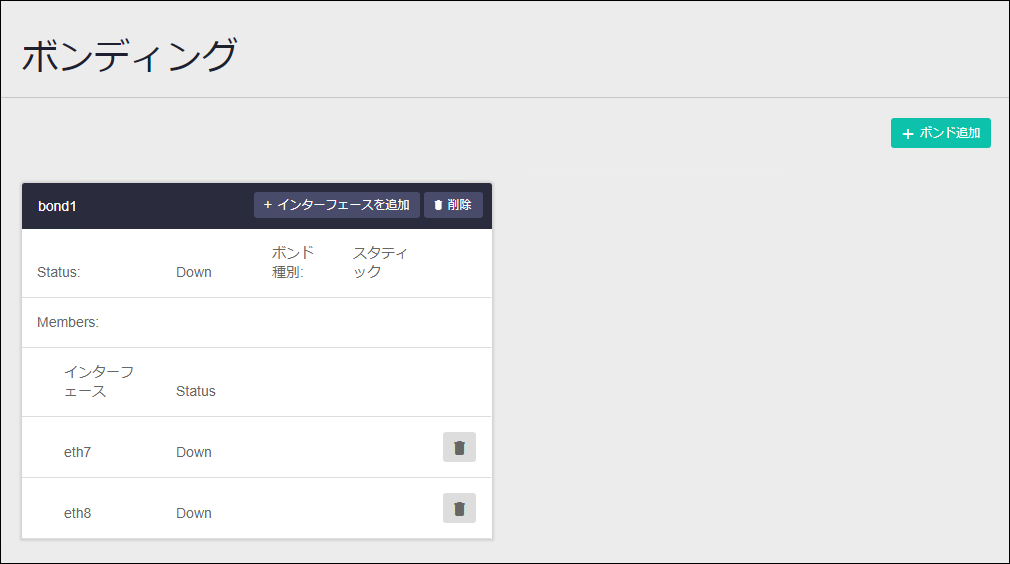

ボンディング

インターフェースのボンディング（冗長化）ができます。

Note
ボンディングできるインターフェースは、2ポートまでサポートしています。

表 22：ボンディング
Status	インターフェースの管理状態が表示されます。
ボンド種別	「スタティック」または「LACP」が表示されます。
Members	ボンドに所属するインターフェースが表示されます。
「インターフェースを追加」ボタン	ボンドにインターフェースを追加するための「インターフェースを追加」ダイアログが開きます。
「削除」ボタン	ボンドを削除します。削除前には確認のダイアログが表示されます。
「ゴミ箱（削除）」ボタン	ボンドからネットワークポートを削除します。
「ボンド追加」ボタン	ボンドを作成するための「ボンド追加」ダイアログが開きます。

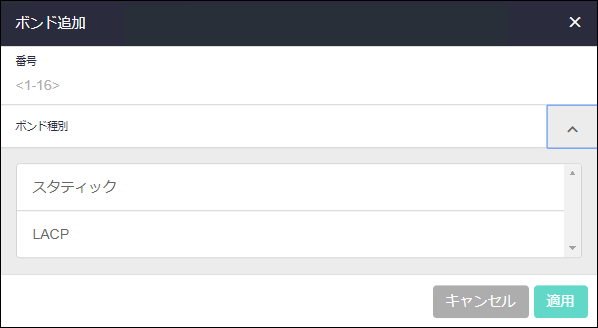

ボンド追加

ボンドを作成します。

表 23：ボンド追加
番号	ボンド番号を入力してください。
ボンド種別	「スタティック」または「LACP」を選択します。
「キャンセル」ボタン	設定を変更せずに「ボンディング」画面に戻ります。
「適用」ボタン	ボンドを追加して「ボンディング」画面に戻ります。

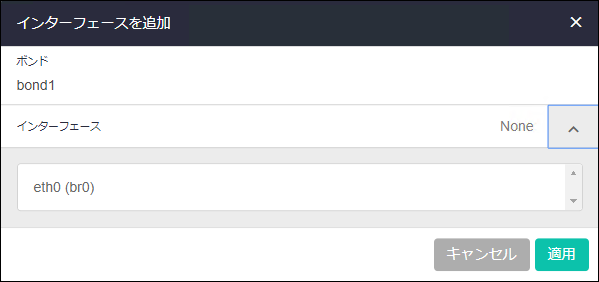

インターフェースを追加

冗長化するインターフェースを設定します。

表 24：インターフェースを追加
ボンド	ボンド番号が表示されます。
インターフェース	ボンドにインターフェースを追加します。
「キャンセル」ボタン	設定を変更せずに「ボンディング」画面に戻ります。
「適用」ボタン	ボンドにインターフェースを追加して「ボンディング」画面に戻ります。

インターフェースのボンディング手順について

ここでは、インターフェースのボンディング手順を簡潔に示します。
設定によっては、AT-VST-VRTの設定画面にアクセスできなくなる場合がありますのでご注意ください。

表 25：表示例
bondx	作成したbondxポートを示します（xはボンド番号を表します）
ethポート（br0に所属）	ethポートがブリッジ（「br0」に所属）していることを示します

bondxをブリッジに所属させる手順（その1）

この手順では、AT-VST-VRTを接続しているethポート（br0に所属）を追加しても問題ありません。

「ボンディング」画面でbondxを作成します。
「ブリッジング」画面でブリッジにbondxを割り当てます。
「ボンディング」画面でbondxにethインターフェースを割り当ます。

Note
ボンディングのインターフェースを追加する際、AT-VST-VRTの設定画面にアクセスするために接続しているethポートを追加した場合、設定が反映されるまで約10秒かかります。設定が反映されてから、次の操作を行ってください。
ケーブルを接続します。

bondxをブリッジに所属させる手順（その2）

この手順では、AT-VST-VRTを接続しているethポート（br0に所属）を追加すると、AT-VST-VRTの設定画面にアクセスできなくなりますので、ご注意ください。

「ボンディング」画面でbondxを作成します。
「ボンディング」画面でbondxにethインターフェースを割り当てます。

Note
AT-VST-VRTを接続しているethポート（br0に所属）を追加するとブリッジから外れ、AT-VST-VRTの設定画面にアクセスできなくなります。
そのため、ボンディングのインターフェースを追加する際、設定画面にアクセスするために接続しているethポートは含めないでください。
「ブリッジング」画面でブリッジにbondxを割り当てます。
ケーブルを接続します。

bondxをブリッジに所属させない手順

「ボンディング」画面でbondxを作成します。
「ボンディング」画面でbondxにethインターフェースを割り当てます。
「インターフェース管理」画面でbondxにIPアドレスを設定します。
ケーブルを接続します。

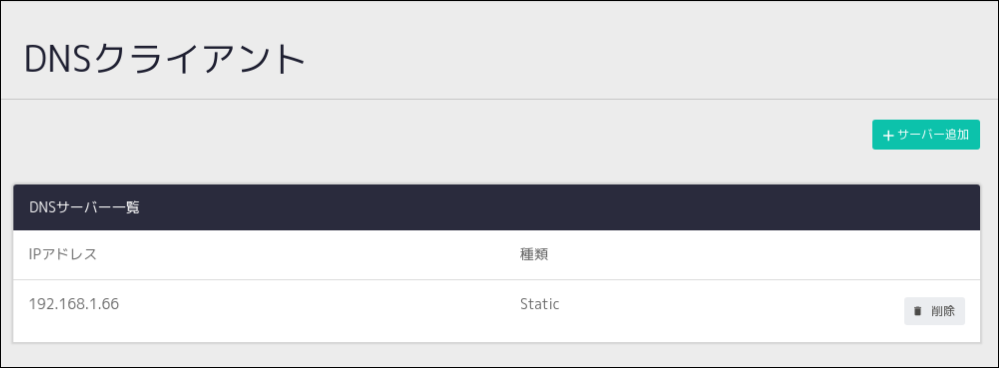

DNSクライアント

DNSサーバーの一覧表示や追加、削除ができます。

Note
初期状態では、インターネット上のパブリックDNSサーバー8.8.8.8、9.9.9.10、1.1.1.1が登録されていますが、これらを使用するためにはインターネットへの経路が必要です。

表 26：DNSクライアント
IPアドレス	DNSサーバーのIPアドレスが表示されます。
種類	Static（静的IPアドレス）が表示されます。
「サーバー追加」ボタン	「新規サーバー」ダイアログが開きます。
「削除」ボタン	DNSサーバーを削除します。削除前には確認のダイアログが表示されます。

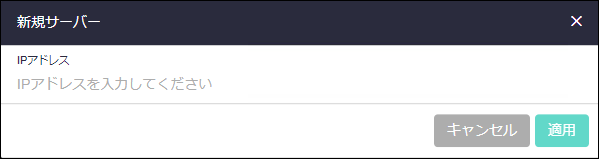

新規サーバー

DNSサーバーを新規追加するためのダイアログです。

表 27：新規サーバー
IPアドレス	DNSサーバーのIPアドレスを入力します。
「キャンセル」ボタン	DNSサーバーを追加せずに「DNSクライアント」画面に戻ります。
「適用」ボタン	DNSサーバーを追加して「DNSクライアント」画面に戻ります。
