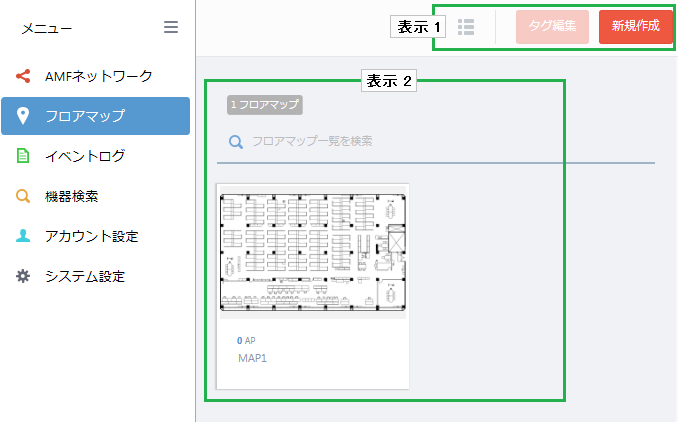

2.1.2 フロアマップ（無線AP）

ワイヤレスマネージャーで管理されている無線アクセスポイント（無線AP）のフロアマップを作成し管理します。
フロアマップパネルをクリックすると更に詳しい詳細を表示できます。

Note
マウスのホイールボタンによるオートスクロール機能は使用しないでください。

表示 1

項目名	説明
表示切替ボタン	フロアマップの一覧をパネル表示にするかリスト表示にするかを切り替えます。
タグ編集ボタン	タグの設定を行います。フロアマップにタグを設定することによりタグでフィルターをかけることができます。 タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。
新規作成ボタン	フロアマップを作成するためのフロアマップ作成ダイアログが開きます。 フロアマップの作成方法は「フロアマップの作成、編集、削除」をご覧ください。

表示 2

項目名	説明
X フロアマップ	フロアマップの総数が表示されます。
フロアマップ一覧を検索	検索したいキーワードを入力します。 検索後、全てが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。

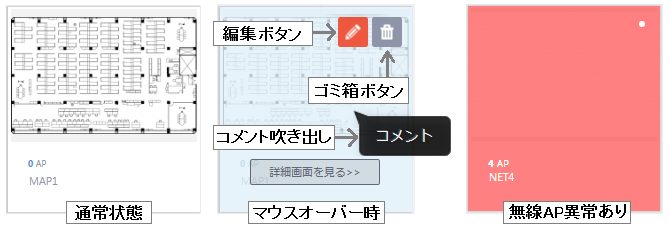

フロアマップパネル	作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。 パネルの上にマウスオーバーすると透過パネルに切り替わり、管理者の場合は、パネルの右上に「編集」ボタン、「ゴミ箱」ボタンが表示されます。パネルをクリックするとフロアマップの詳細表示ページに移動します。 フロアマップパネルが赤色になっている場合は、AMFネットワークに属しているノードに未読の異常があることを示しています。 編集ボタン（管理者のみ）：フロアマップ編集ダイアログが表示され、マップ名、マップ画像、タグの追加などの変更が行えます。 ゴミ箱ボタン（管理者のみ）：フロアマップ削除ダイアログが表示され、当該のフロアマップを削除できます。 詳細画面を見る＞＞：クリックするとフロアマップの詳細ページに移動します。 コメント吹き出し（マウスオーバー時）：フロアマップに設定したコメントが表示されます。

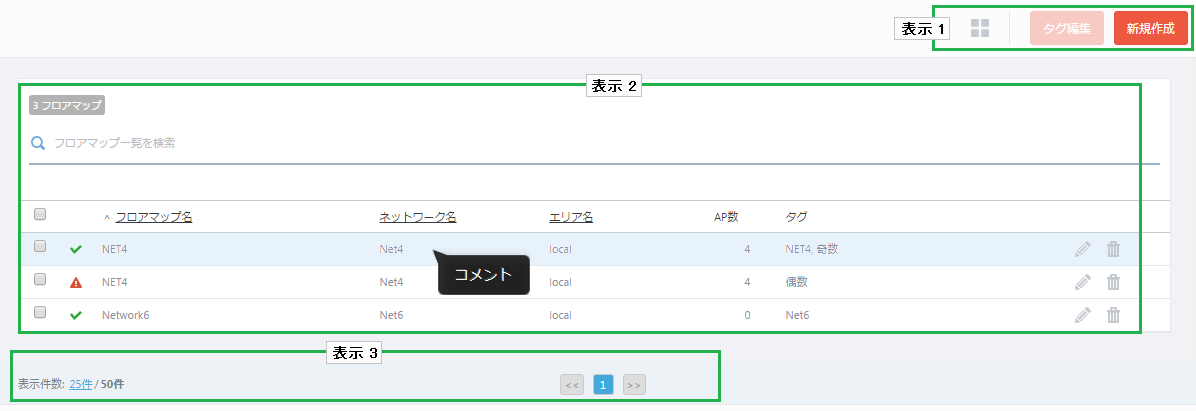

フロアマップ リスト表示

パネル表示状態で、「表示切替」ボタンをクリックするとリスト表示に切り替わります。

表示 1

項目名	説明
パネル表示切替ボタン	リスト表示からパネル表示に切り替えます。
タグ編集ボタン	リストで選択した無線APのタグを編集します。
新規作成ボタン	フロアマップを作成するためのフロアマップ作成ダイアログが開きます。 フロアマップの作成方法は「フロアマップの作成、編集、削除」をご覧ください。

表示 2

項目名	説明
X フロアマップ	フロアマップの総数が表示されます。
フロアマップ一覧を検索	検索したいキーワードを入力します。 検索後、全てのユーザーが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
チェックボックス	無線APのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン	無線APがワイヤレスマネージャーの管理下にある場合は緑色のチェック印が表示されます。ワイヤレスマネージャーの管理下から外れている場合は赤色の三角印で表示されます。
フロアマップ名	フロアマップ作成時に登録したフロアマップ名が表示されます。
ネットワーク名	フロアマップ作成時に登録したネットワーク名が表示されます。
エリア名	フロアマップ作成時に登録したエリア名が表示されます。
AP数	フロアマップに登録されている無線APの総数が表示されます。
タグ	フロアマップ作成時に登録したタグが表示されます。
鉛筆ボタン（管理者アカウントのみ）	フロアマップの編集を行います。
ゴミ箱ボタン（管理者アカウントのみ）	フロアマップを削除します。
コメント吹き出し（マウスオーバー時）	フロアマップに設定したコメントが表示されます。

表示3

項目名	説明
表示件数	リストに表示させる件数を指定します。
＜＜	前のリストに戻ります。
番号	ページ番号です。
＞＞	次のリストに移動します。

• 2.1.2.1 フロアマップ詳細

2.1.2.1 フロアマップ詳細

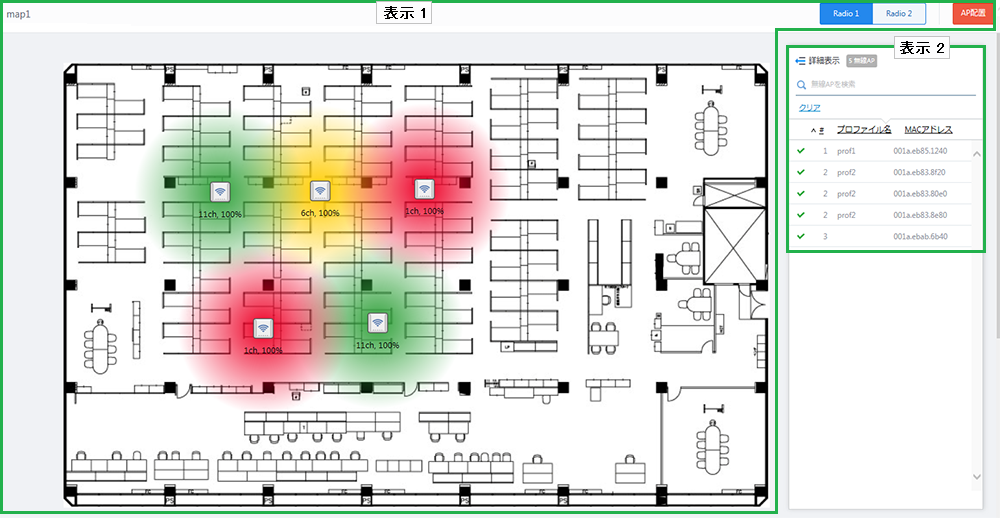

フロアマップのフロアマップパネルをクリックするとフロアマップの詳細画面に移動します。
画面中央にはフロア図が表示され、画面右側には無線APのリストとノード数が表示されます。

表示1

項目名	説明
フロアマップ名	フロアマップ名が表示されます。
Radio 1、Radio 2ボタン	無線APの「Radio 1」または「Radio 2」の情報に切り替えます。
AP配置ボタン	フロアマップのリストに表示されている無線APを配置します。
フロア図（背景）	フロアマップ作成時に登録したマップ画像が表示されます。フロア図の上にリストに表示されている無線APのアイコンを配置できます。
無線APアイコン	フロアマップのリストから配置した無線APアイコンが表示されます。 アイコン説明： ワイヤレスマネージャーの管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。円の大きさと色はチャンネルと電波強度を表します。 ワイヤレスマネージャーの管理下にない無線APは何も表示されません。 アイコン左上のマーク（イベントバッジ）：ポーリングの際、離脱状態から新たに管理下に復活した無線APがある場合、緑色のチェック印のバッジが表示されます。管理状態から新たに離脱した無線APがある場合、赤色の×印のバッジが表示されます。 Note イベントバッジはそのイベントがイベントログで未読の場合に表示されます。ノードマップでイベントバッジが一度表示されただけでは消去されません。

表示2

項目名	説明
詳細表示	詳細表示をクリックすると、デフォルトで表示される #、プロファイル名、MACアドレスの他に IPアドレス、Location、ファームウェア、機器種別、接続数（1）（サポート予定）、接続数（2）（サポート予定）、タグの情報が表示されます。 デフォルトの状態に戻る場合は、再び詳細表示をクリックします。
X 無線AP	フロアマップに登録されている無線APの総数を表示します。
無線APを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。 Note タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。
#	プロファイルID番号が表示されます。
プロファイル名	無線APのプロファイル名が表示されます。
MACアドレス	無線APのMACアドレスが表示されます。

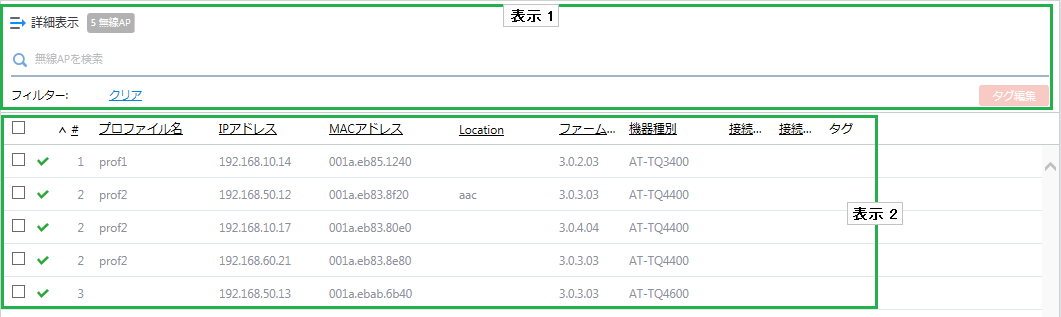

フロアマップ詳細　リスト拡張表示

フロアマップ詳細画面のリスト欄の一番上にある「詳細表示」をクリックすると、リストが拡張しMACアドレス、Location、ファームウェア、ハードウェアなどの情報を表示できます。

表示1

項目名	説明
詳細表示	詳細表示をクリックするとデフォルトの状態に戻ります。
X 無線AP	フロアマップに登録されている無線APの総数が表示されます。
無線APを検索	検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
フィルター	無線APに登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。全て解除する場合は「クリア」をクリックします。
タグ	「無線APを検索」欄の下には、登録されている全てのタグが表示されます。
タグ編集ボタン	リストで選択した無線APのタグの追加や編集を行います。 タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。

表示2

項目名	説明
チェックボックス	無線APのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン	無線APがワイヤレスマネージャーの管理下にある場合は緑色のチェック印が表示されます。ワイヤレスマネージャーの管理下から外れている場合は赤色の三角印で表示されます。
#	プロファイルIDが表示されます。#をクリックすると昇順/降順で並び替えができます。
プロファイル名	無線APのプロファイル名が表示されます。
IPアドレス	無線APのIPアドレスが表示されます。
MACアドレス	無線APのMACアドレスが表示されます。
Location	無線APのロケーションが表示されます。
ファームウェア	無線APのファームウェアバージョンが表示されます。
機器種別	無線APの機器名が表示されます。
接続数1、接続数2	サポート予定
タグ	無線APに登録したタグが表示されます。
