AT-VST-APL リファレンスマニュアル 3.7.1: リファレンス編 / アプリケーション

表 1：アプリケーション

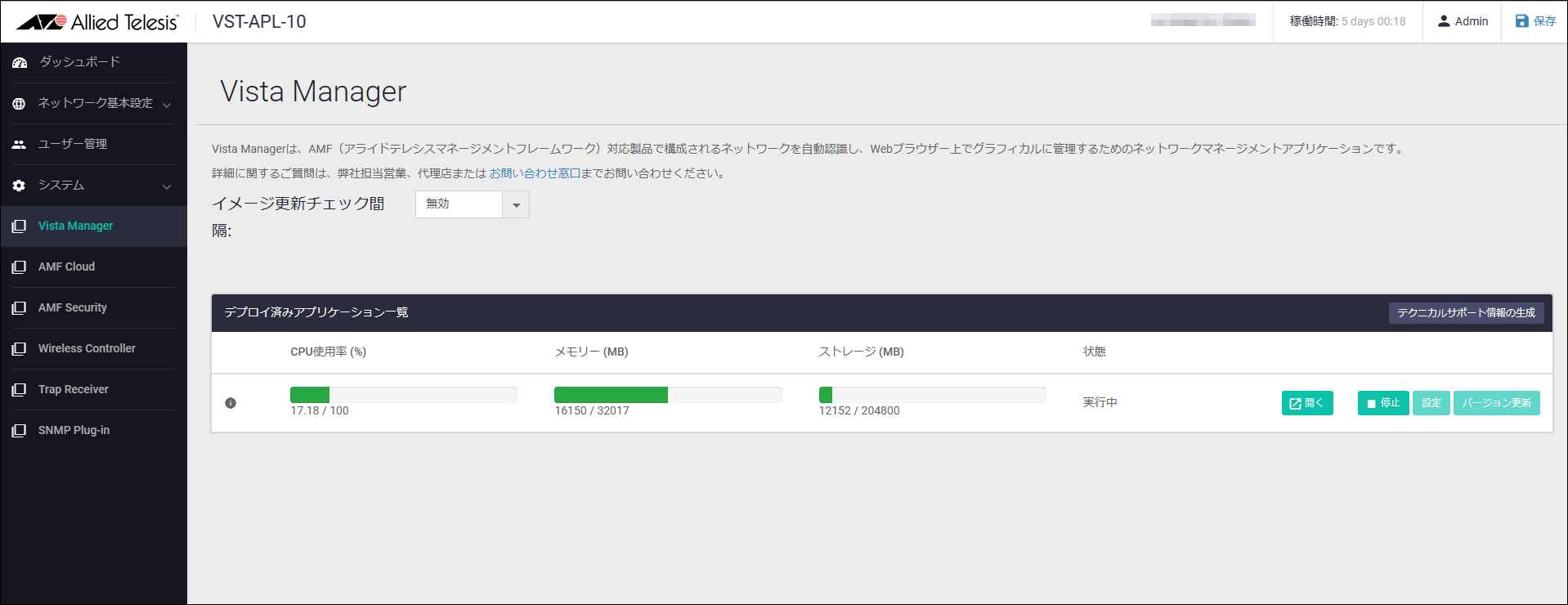

デプロイ済みアプリケーション一覧
イメージ更新チェック間隔	未サポートです。無効のままご使用ください。
アプリケーション未設定時にだけ表示される項目
「有効化」ボタン	アプリケーションインスタンスの初期設定を行う「アプリケーション設定」ダイアログを表示します。
アプリケーション設定後にだけ表示される項目
「テクニカルサポート情報の生成」ボタン	テクニカルサポート用のファイルが出力されます。トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。
情報アイコン	マウスオーバーすることで「インスタンス情報」画面をポップアップ表示します。
CPU使用率 (%)	アプリケーションのCPU使用率を表示します。
メモリー (MB)	アプリケーションのメモリー使用状況（使用量 / 割り当て量）を表示します。
ストレージ (MB)	アプリケーションのストレージ使用状況（使用量 / 割り当て量）を表示します。
状態	アプリケーションの状態を表示します。
「開く」ボタン	アプリケーションのWeb GUIを新しいブラウザーウィンドウで開きます。「状態」が「実行中」のときだけ表示されます。 Note Wireless Controller画面では、「開く」ボタンによるAWCプラグイン管理画面の起動はできません。 Note Trap Receiver、SNMP Plug-in画面では、「開く」ボタンは表示されません。
「削除」ボタン	アプリケーションインスタンスを削除します。「状態」が「停止済み」のときだけ表示されます。 Note アプリケーションを削除した場合、ライセンスや設定情報が削除されます。操作には十分ご注意ください。 Note 復元予定がない場合やトラブルシューティングで必要な場合を除き、削除しないことをおすすめします。 Note Trap Receiver アプリケーションでは、「削除」ボタンは未サポートです。Trap Receiverを使用しない場合でも「削除」ボタンをクリックせずに、「停止済み」状態のままにしてください。 Note AMF Cloud アプリケーション、AMF Security アプリケーションを削除すると、次回以降のインストールに既存ライセンスを使用できなくなります。ライセンスの再発行が必要になりますので、再インストール後に内部シリアルを控えて弊社窓口までお問い合わせください。
「停止」ボタン	アプリケーションインスタンスを停止します。「状態」が「実行中」のときだけ表示されます。
「起動」ボタン	アプリケーションインスタンスを起動します。「状態」が「停止済み」のときだけ表示されます。
「設定」ボタン	アプリケーションインスタンスの設定変更を行う「アプリケーション設定」ダイアログを表示します。アプリケーションインスタンスの状態が「停止済み」のときだけ有効です。

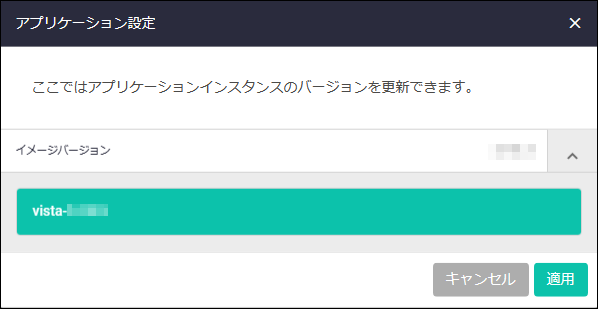

「バージョン更新」ボタン	アプリケーションイメージのバージョンを変更するための「アプリケーション設定」ダイアログを表示します。アプリケーションインスタンスの状態が「停止済み」のときだけ有効です。 Note Wireless Controller、SNMP Plug-in アプリケーションは、「バージョン更新」ボタンでのバージョン変更は未サポートです。アップデート方法については、「AT-VST-APL バックアップマニュアル」の「AT-VST-APLのバージョンアップ」をご覧ください。

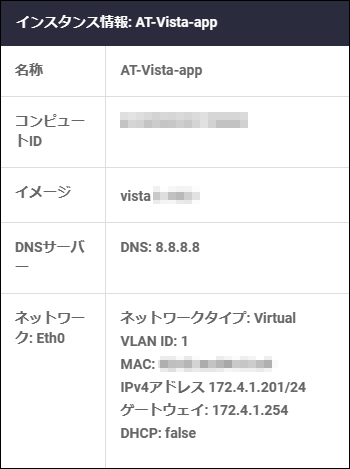

インスタンス情報

表 2：インスタンス情報
名称	アプリケーションインスタンス名を表示します。
コンピュートID	アプリケーション実行環境（AT-VST-APL）の識別子（シリアル番号）を表示します。
イメージ	アプリケーションイメージのバージョンを表示します。
DNSサーバー	DNSサーバーアドレス。「アプリケーション設定」でDNSサーバーを指定している場合だけ表示されます。
ネットワーク：ethX
仮想インターフェースの情報を表示します。 Note AMF Cloud アプリケーションの場合、ethXはAMF Cloudアプリケーション側でのインターフェース名です。
ネットワークタイプ	仮想インターフェースのインターフェースタイプ（Virtual、Physical）を表示します。
VLAN ID	仮想インターフェースの接続先VLAN ID。ネットワークタイプが「Virtual」の場合だけ表示されます。
ホストインターフェース	仮想インターフェースと直結しているAT-VST-APLの物理ポート。ネットワークタイプが「Physical」の場合だけ表示されます。
MAC	MACアドレス。ネットワークタイプが「Virtual」かつ「アプリケーション設定」で「MACアドレス (オプション)」を指定している場合だけ表示されます。
IPv4アドレス	インターフェースに設定するIPv4アドレス/サブネットマスク長。「アプリケーション設定」でIPv4アドレスを指定している場合だけ表示されます。
ゲートウェイ	ゲートウェイアドレス。「アプリケーション設定」でゲートウェイアドレスを指定している場合だけ表示されます。
DHCP	インターフェースのIP設定をDHCPサーバーから取得する設定になっているかどうかを表示します。

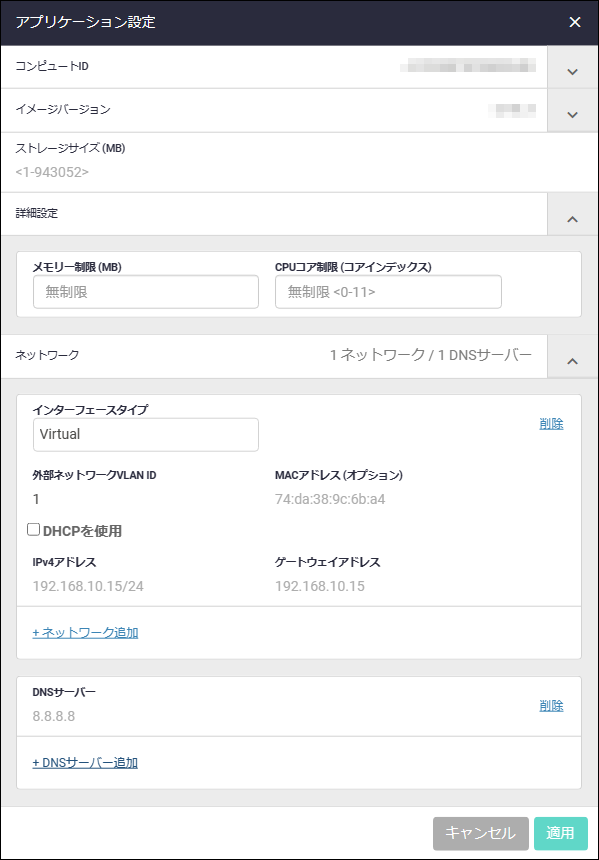

アプリケーション設定

表 3：アプリケーション設定
詳細設定
コンピュートID	アプリケーション実行環境（AT-VST-APL）の識別子（シリアル番号）を選択します。
イメージバージョン	アプリケーションインスタンスのイメージバージョンを選択します。初期設定時とバージョン更新時のみ表示されます。
ストレージサイズ (MB)	アプリケーションに割り当てるストレージサイズを指定します。クイックツアー「アプリケーションの設定と起動」に従って入力してください。
メモリー制限 (MB)	通常は設定不要です。無制限（初期値）のままお使いください。
CPUコア制限 (コアインデックス)	通常は設定不要です。無制限（初期値）のままお使いください。
ネットワーク / ネットワーク
仮想インターフェースの追加、削除、設定を行えます。 Note AMF Cloudアプリケーション側でのインターフェース名はこの画面で追加した順にeth0、eth1、... となります。デプロイ済みアプリケーション一覧の「開く」ボタンでは、AMF Cloudのeth0インターフェースに設定されているIPアドレスを管理用IPアドレスだと仮定しています。そのため、特に理由がない限り、最初に設定するインターフェースに管理用のIPアドレスを設定するようにしてください。 Note Vista Manager、AMF Security、Wireless Controller、Trap Receiver、SNMP Plug-inにおいて、複数のネットワークインターフェースを作成することは未サポートです。1つのネットワークインターフェースでお使いください。
インターフェースタイプ	通常は「Virtual」をお使いください。 Virtual：外部ネットワークのVLAN ID（必須項目）と、MACアドレス（オプション）を指定します。この場合は、複数のアプリケーションを、同じVLAN IDに所属するネットワークポートで使うことができます。 Physical：アプリケーションを物理ネットワークポートに割り当てます。ホストインターフェースで接続するネットワークポート番号を選択します。
外部ネットワークVLAN ID	仮想インターフェースの接続先VLAN IDを指定します（初期値は1）。インターフェースタイプが「Virtual」の場合だけ表示されます。
ホストインターフェース	仮想インターフェースと直結するAT-VST-APLの物理ポートを選択します。インターフェースタイプが「Physical」の場合だけ表示されます。
MACアドレス (オプション)	仮想インターフェースのMACアドレスを任意に指定したい場合に入力します。未指定時は自動的に設定されます。インターフェースタイプが「Virtual」の場合だけ表示されます。
DHCPを使用	チェックを付けるとDHCPサーバーが払い出すIPアドレスを使用します。チェックを外すと、IPv4アドレス、ゲートウェイアドレスを固定設定します。 DHCPを使用する場合は、DHCPサーバーからIPアドレスが取得できる環境であることを確認してください。
IPv4アドレス	仮想インターフェースに設定するIPv4アドレス/サブネットマスク長を入力します。
ゲートウェイアドレス	デフォルトゲートウェイアドレスを入力します。
「ネットワーク追加」リンク	仮想インターフェースの設定欄を追加します。
「削除」リンク	該当する仮想インターフェースの設定を削除します。
ネットワーク / DNSサーバー
各アプリケーションが使用するDNSサーバーアドレスの追加、削除、設定を行えます。
「DNSサーバー追加」リンク	DNSサーバーアドレスの入力欄を追加します。
DNSサーバー	DNSサーバーアドレスを入力します。
「削除」リンク	該当するDNSサーバーアドレスを削除します。
「キャンセル」ボタン	アプリケーション設定を変更せずに前の画面に戻ります。
「適用」ボタン	アプリケーション設定を変更して前の画面に戻ります。
