探索設定

「探索設定」画面では、サブネットの自動探索機能に関する各種設定を行います。

表 1：探索設定
項目	内容
PING 条件	個別アドレスをシーケンシャルに使用探索開始時に、指定されたサブネット内のIPアドレス1つ1つに対してPingパケットを送信します。（デフォルト）除外設定を適用「除外設定ファイル」に基づきデバイスを対象に包含または除外して、探索を実行します。詳しくは、「除外設定ファイル」をご覧ください。編集除外設定ファイルの編集画面を表示します。アップロードローカルで作成した除外設定ファイルをアップロードします。
探索時のリトライ	PINGリトライ回数 PingまたはSNMPで情報を取得する際の通信失敗時の再試行回数を指定します。デフォルトは2回です。 PINGタイムアウト値 PingまたはSNMPで情報を取得する際に、通信失敗と見なすまでの待機時間を指定します。デフォルトは1秒です。 SNMPに同じ値を使用する SNMPで情報を取得する際もPingによる探索と同じリトライ間隔、タイムアウト値を使用する場合はチェックを付けます。デフォルトはチェックありです。 SNMPリトライ回数 SNMPで情報を取得する際の通信失敗時の再試行回数を指定します。デフォルトは2回です。 SNMPタイムアウト値 SNMPで情報を取得する際に、通信失敗と見なすまでの待機時間を指定します。デフォルトは1秒です。
適用	探索設定の変更内容を適用します。

除外設定ファイル

「探索設定」画面の「PING 条件」で「除外設定を適用」を選択した場合は、PingによるIPノード自動検出を行わずに、「除外設定ファイル」に記載されているホスト、モデル、IPアドレスに基づいて探索の対象とするデバイスを決定します。

■ 記述例


# sample exclude file data ↓

192.168.1.0/24 ↓

exclude 192.168.1.1-31 ↓

exclude 192.168.1.200-192.168.1.239 ↓

192.168.1.10-29 ↓

tq6403gen2 ↓

exclude tq5403 ↓

1.3.6.1.4.1.207.1.13.46 ↓

除外設定ファイルの形式は次の通りです。

ファイル名は任意です。
1行に1つの定義を記します。
シャープ（#）で始まる行（コメント）と空行は無視されます。
行に記述される定義は、後述のホストまたはモデルのいずれかで指定され、定義に一致するデバイスは探索対象に追加されます。
- ホストの指定
  ホストの指定には、個別のIPアドレス、IPアドレス範囲、サブネット、ホスト名が使用できます。
  - 個別のIPアドレス
    探索の対象に含めるデバイスのIPv4アドレスを指定します。
  - IPアドレス範囲
    ハイフン（-）を用いてIPv4アドレスの範囲を指定します。
    「192.168.1.1-192.168.1.5」のように先頭アドレスと末尾アドレスを指定するか、または、「192.168.1-10.32」のようにいずれか1つのオクテットを範囲で指定する形式をとることができます。
  - サブネット
    IPv4ネットワークアドレスとマスク長をスラッシュ（/）で区切って指定します。
    例えば、「192.168.1.0/24」、「192.168.1.1-192.168.1.254」、「192.168.1.1-254」はすべて同じ意味になります。
  - ホスト名
    DNSを使用してホスト名からIPv4アドレス解決を試みます。FQDNによるホスト名指定も可能です。
    IPv4アドレスが取得できなかった場合は無視されます。
- モデルの指定
  機器から取得したMIBのsysObjectIDに基づいてモデルを比較します。
  モデル名称を入力すると、sysObjectIDをSNMPプラグインに登録済みのMIBファイルのコンパイル内容からモデル名称（例：atx90024XT、tq6403gen2など）に変換したものと比較します。
  SNMPプラグインにMIBを未登録、未コンパイルのデバイスを指定したい場合は、「1.3.6.1.4.1.207.1.13.46」のようにOID形式のモデルIDを直接指定することもできます。
  また、アットマーク（@）に続いてOID形式で記述した場合は、機器から取得されるsysObjectIDが指定文字列で始まるものはすべて一致と見なします。例えば、「@1.3.6.1.4.1.207」と指定した場合は、「1.3.6.1.4.1.207」で始まるsysObjectIDはすべて定義に一致するものと見なします。
行頭に「exclude 」と記述すると、行の以降に続く定義に一致するデバイスは探索対象から除外されます。
「exclude 」から始まらない行の条件は、探索対象に含まれるものと見なします。
追加および除外の両方の定義に一致する場合、除外設定ファイルのより下の行で記述された定義が強制力を持ちます。
例えば、次のように記述した場合、192.168.1.32～192.168.1.254が探索対象となります。
次のように順序を逆に記述した場合は、除外範囲よりも大きな範囲が対象として効力を持つため、除外設定は無視されます。
結果、192.168.1.1～192.168.1.254がすべて探索対象となります。

SNMPv3トラップ受信設定

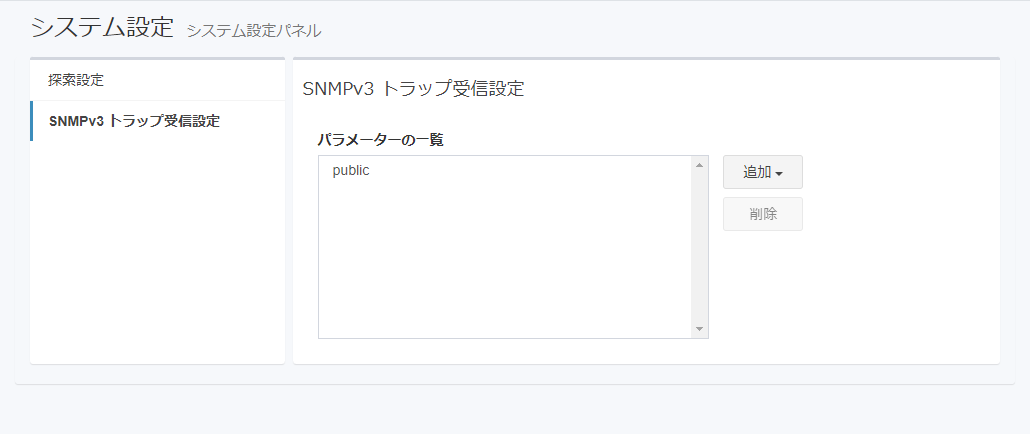

「SNMPv3トラップ受信設定」画面では、SNMPプラグインが受信するSNMPv3トラップのパラメーターを定義します。

表 2：SNMPv3トラップ受信設定
項目	内容
パラメーターの一覧	SNMPv3トラップを受信するのに使用するSNMPパラメーターの一覧が表示されます。
追加	パラメーターの追加、編集を行います。「SNMPパラメーター」にて作成したSNMPパラメーターがドロップダウンリストに表示されます。いずれかを選択すると、「パラメーターの一覧」に追加されます。
削除	「パラメーターの一覧」で選択されたパラメーターを受信対象から除外します。 SNMPパラメーターの定義自体は残ります。
