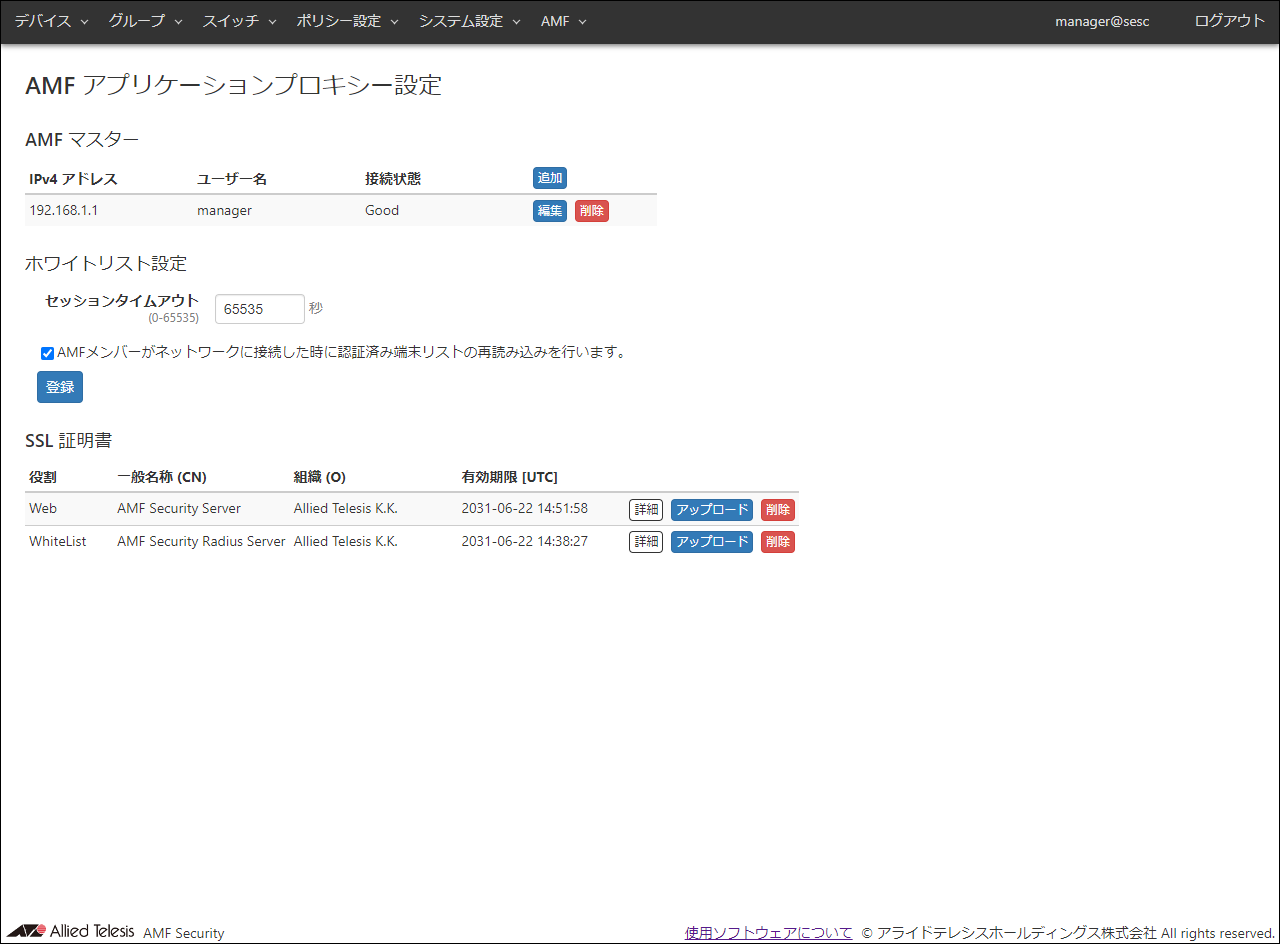

リファレンス編 / AMF

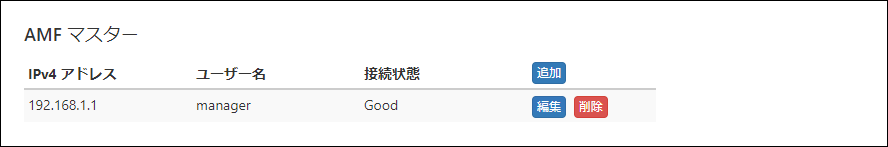

表 1：表示データ
項目名	説明
IPv4 アドレス	AMFアプリケーションプロキシー機能を使用するAMFマスターのIPv4アドレスです。
ユーザー名	AMFマスターに設定されている権限レベル15（特権レベル）のアカウントのユーザー名です。
接続状態	AMFマスターとの接続状態を、Good、Error、Warning、確認中、切断中で表示します。切断中は、基本ライセンスが登録されていないときに表示されます。

Note
「接続状態」の表示については、付録「AMFマスターの接続状態の表示」をご参照ください。

表 2：コマンドボタン
項目名	説明
追加	「AMF マスター編集」ダイアログを表示し、AMFマスターを新しく登録します。
編集	「AMF マスター編集」ダイアログを表示し、AMFマスター情報を更新します。
削除	AMFマスター情報を削除します。

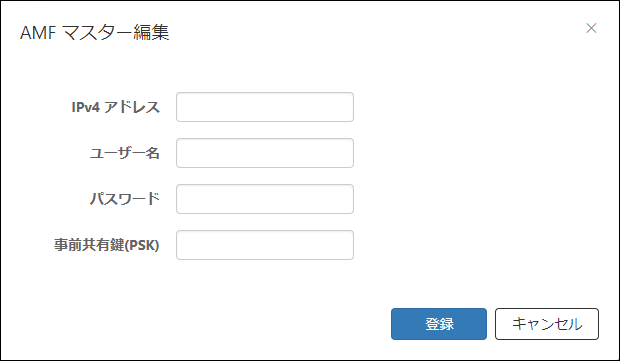

AMF マスター編集

AMFマスター情報を登録または更新する画面です。

表 3：設定データ
項目名	説明
IPv4 アドレス	AMFアプリケーションプロキシー機能を使用するAMFマスターのIPv4アドレスを設定します。あわせて、以下のユーザー名、パスワードを指定する必要があります。
ユーザー名	AMFマスターに設定されている権限レベル15（特権レベル）のアカウントのユーザー名を設定します。
パスワード	上記のユーザー名のパスワードを設定します。
事前共有鍵(PSK)	AMFマスターに設定されているホワイトリストの共有鍵を設定します。

Note
上記と同一の権限レベル15（特権レベル）のアカウントは、すべてのAMFメンバーにも設定を行ってください。
権限レベル1～14（http webapi read-only-privilegeで設定したものを含む）のアカウントを指定した場合には、正常に動作しませんのでご注意ください。

表 4：コマンドボタン
項目名	説明
ダイアログ下部
登録	新しいAMFマスターを登録、または情報を更新します。
キャンセル	AMFマスターの登録、または情報の更新をキャンセルします。

Note
本設定を行うと、エッジノードの情報を取得するために、AMFマスター（プロキシーノード）への定期問い合わせ（30秒間隔）を行うようになります。

AMF Securityに設定するAMFマスターのアカウント（ユーザー名 / パスワード）は、AMFマスターおよびAMFメンバーにて事前に権限レベル15のユーザーアカウントを作成し、AMFマスターとAMFメンバーのコンソール接続に使用するユーザーアカウントと分けることをおすすめします。
AMFマスターとAMFメンバーのコンソール接続に使用するユーザーアカウントをAMF Securityに設定するアカウントと共用する場合は、AMFマスターとAMFメンバーのログイン失敗時のロックアウト時間（aaa local authentication attempts lockout-timeコマンド）を5分未満に設定してください。AMFマスターとAMFメンバーのログイン失敗時のロックアウト時間が5分以上に設定されており、かつ、AMFマスターとAMFメンバーのCLI接続用アカウントをAMF Securityに設定するアカウントと共用すると、AMFマスターとAMFメンバーへのログインに連続して失敗しアカウントがロックアウトされた場合やAMF SecurityでAMFマスターのアカウントの設定を間違った場合に、AMF SecurityからAMFネットワークの端末情報が取得できないうえ、AMF Securityからのポーリングにより継続的にロックアウトのタイマーが更新され、該当のユーザーがログインできないままになります。

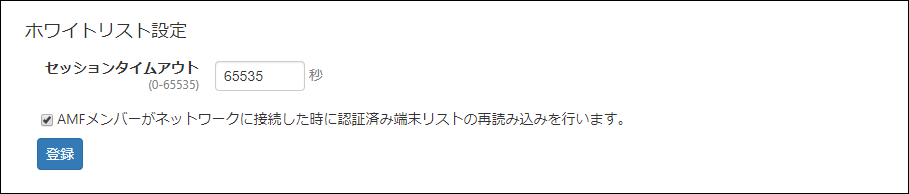

ホワイトリスト設定

表 5：設定データ
項目名	説明
セッションタイムアウト	端末が認証に成功した際にスイッチに設定されるタイマーを設定します（単位：秒）。端末が認証に成功してからこの時間経過すると、未認証の状態に戻ります。 0～65535が設定できます。初期設定は65535です。0を指定すると、スイッチにタイマーは設定されず、認証済みの状態のままになります。デバイスに設定するセキュリティーポリシーにスケジュール設定がない場合は、このタイマーが設定されます。スケジュール設定がある場合、このタイマーはスケジュール設定の終了日時に依存します。端末が認証に成功した日時から終了日時までの時間（期間）が65535秒未満の場合は、その時間が設定されます。終了日時までの時間が65535秒以上の場合は、65535秒が設定されます。
AMFメンバーがネットワークに接続した時に認証済み端末リストの再読み込みを行います。	「デバイス」/「接続中デバイス一覧」画面に表示されるAMFアプリケーションプロキシー機能で認証されている端末情報を、AMF Securityが再起動したときなどに再度読み込みます。本機能を使用するには、お使いのAlliedWare Plus機器のプロキシーノード、エッジノードの双方ともファームウェアバージョン 5.5.0-0.x 以降が必要です。

Note
「セッションタイムアウト」の設定は、「システム設定」/「OpenFlow設定」画面の「既定フロー有効時間」と共通設定です。

表 6：コマンドボタン
項目名	説明
登録	入力したホワイトリスト設定を保存します。

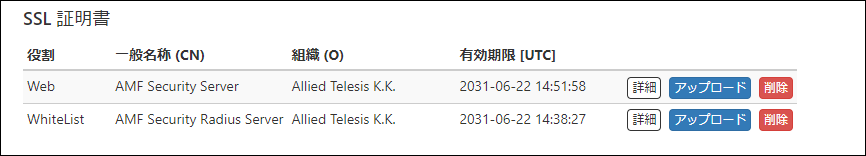

SSL証明書

Webサーバー（AMF Security）のSSLサーバー証明書、AMF Securityに搭載されているホワイトリスト認証サーバーのSSLサーバー証明書を登録します。
連携アプリケーションを使用するなど、HTTPSを利用して外部ネットワークからアクセスする場合は、信頼できる認証局からSSLサーバー証明書を取得し、AMF Securityにアップロードする必要があります。
また、AMFアプリケーションプロキシーホワイトリスト機能でコントロールセッションを暗号化する場合は、信頼できる認証局からSSLサーバー証明書を取得し、AMF Securityにアップロードしてください。
SSLサーバー証明書が登録されている場合は、SSLサーバー証明書の概要が表示されます。

証明書の発行手順に関しては、お客様の環境に合わせて最適な手順を選択してください。

サーバー証明書と一緒に、中間CA証明書やクロスルート証明書が提供されている場合は、これらのテキストを1つに連結したファイルをサーバー証明書としてアップロードします。テキストの連結方法の詳細については証明書の発行元にお問い合わせください。
アップロードできるSSLサーバー証明書の仕様は次のとおりです。

表 7：SSLサーバー証明書の仕様
形式 X.509、RFC6818

暗号化 PEM（Privacy Enhanced Mail）形式

拡張子 .crt

表 7：SSLサーバー証明書の仕様
形式	X.509、RFC6818
暗号化	PEM（Privacy Enhanced Mail）形式
拡張子	.crt

表 8：表示データ
項目名	説明
役割	Web（Webサーバー）またはWhiteList（認証サーバー）を表示します。
一般名称 (CN)	Webサーバー（AMF Security）または認証サーバー（AMF Security）の一般名称（コモンネーム）を表示します。
組織 (O)	Webサーバー（AMF Security）または認証サーバー（AMF Security）が所属する組織名を表示します。
有効期限 [UTC]	SSLサーバー証明書の有効期限を表示します。

表 9：コマンドボタン
項目名	説明
詳細	登録されたSSLサーバー証明書の詳細情報を表示します。
アップロード	「SSL証明書のアップロード」ダイアログを表示し、SSLサーバー証明書をAMF Securityに登録します。
削除	登録されたSSLサーバー証明書を削除し、初期設定されたAMF Securityの自己署名証明書を復旧します。

Note
AMFマスターの設定を行うと、AMF Securityは通常のセッションと暗号化されたセッションの両方を受け付けるようになります。どちらかを無効にすることはできません。

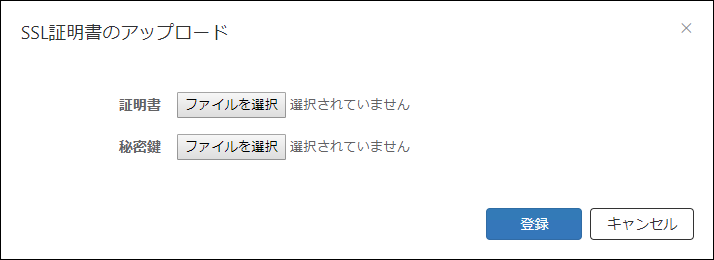

SSL証明書のアップロード

SSL証明書をアップロードする画面です。

表 10：設定データ
項目名	説明
証明書	「ファイルを選択」ボタンをクリックして、アップロードするSSLサーバー証明書を選択します。
秘密鍵	「ファイルを選択」ボタンをクリックして、アップロードするSSL秘密鍵を選択します。

表 11：コマンドボタン
項目名	説明
登録	選択されたSSL関連ファイルをシステムに取り込みます。
キャンセル	SSL証明書の設定をキャンセルします。

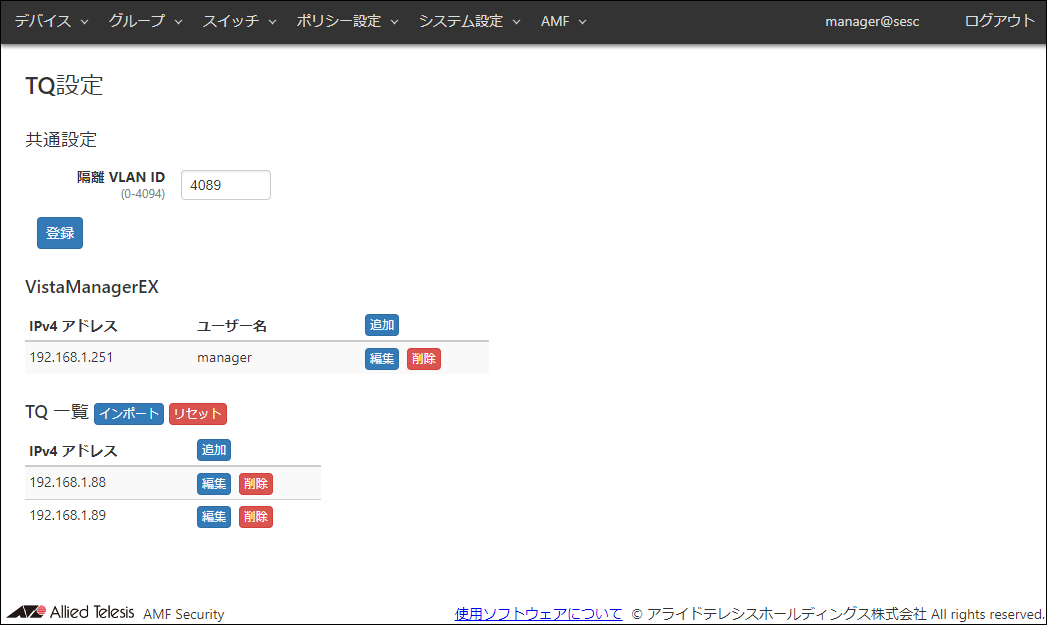

TQ設定

Note
本設定を行うと、接続中のOpenFlowスイッチとAMFマスターとの接続がいったん切断されます。

その際に、TQのAMFアプリケーションプロキシー機能で既に管理されているデバイス（「デバイス」/「接続中デバイス一覧」画面に表示されているデバイス）が存在する場合、そのデバイスの認証、およびアクションは適用されたままになりますが、「デバイス」/「接続中デバイス一覧」画面の表示からは削除されます。

また、他の設定や操作（サービスの再起動など）で接続中のOpenFlowスイッチとAMFマスターとの接続がいったん切断される状態になった場合にも、「デバイス」/「接続中デバイス一覧」画面の表示からは削除されます。

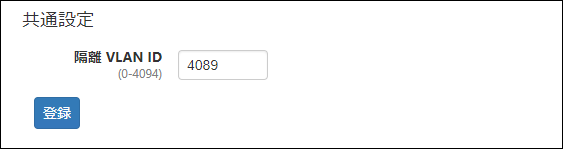

共通設定

隔離用ネットワークのVLAN IDを指定します。

表 12：設定データ
項目名	説明
隔離 VLAN ID	隔離されたデバイスが所属するVLANセグメントのVLAN IDを設定します。 0～4094が設定できます。初期設定は4089です。

Note
本設定は「システム設定」/「OpenFlow設定」画面の「隔離 VLAN ID」と共通設定です。

表 13：コマンドボタン
項目名	説明
登録	入力した隔離 VLAN IDを登録します。

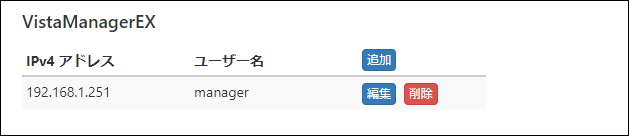

VistaManagerEX

登録されたAT-Vista Manager EXを一覧表示します。

表 14：表示データ
項目名	説明
IPv4 アドレス	AT-Vista Manager EXサーバーのIPアドレスです。 Windows版のAT-Vista Manager EXを使用する場合には、AT-Vista Manager EXサーバーのIPアドレスを指定します。 AT-VST-APL/AT-VST-VRT版のAT-Vista Manager EXを使用する場合は、AWCプラグインのIPアドレスを指定します。
ユーザー名	AT-Vista Manager EXの管理者アカウントのユーザー名です。

表 15：コマンドボタン
項目名	説明
追加	「VistaManagerEX 編集」ダイアログを表示し、AT-Vista Manager EXを新しく登録します。
編集	「VistaManagerEX 編集」ダイアログを表示し、AT-Vista Manager EXの情報を更新します。
削除	AT-Vista Manager EXを削除します。

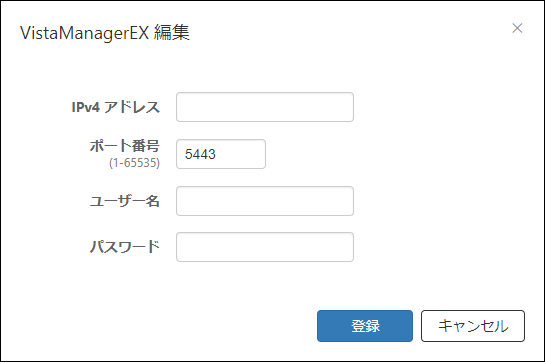

VistaManagerEX 編集

AT-Vista Manager EXを登録または更新します。

表 16：設定データ
項目名	説明
IPv4 アドレス	AT-Vista Manager EXサーバーのIPアドレスを入力します。
ポート番号	AT-Vista Manager EXを使用するためのポート番号を設定します。本設定はAWCプラグインのポート番号を指定します。AWCプラグインのデフォルトのポート番号は5443ですが、ポート番号を変更している場合にはそのポート番号を指定します。 1～65535の範囲から設定できます。初期設定は5443です。
ユーザー名	AT-Vista Manager EXの管理者アカウントのユーザー名を入力します。
パスワード	AT-Vista Manager EXの管理者アカウントのパスワードを入力します。

表 17：コマンドボタン
項目名	説明
登録	入力したAT-Vista Manager EXの情報を登録します。
キャンセル	AT-Vista Manager EXの登録、または情報の更新をキャンセルします。

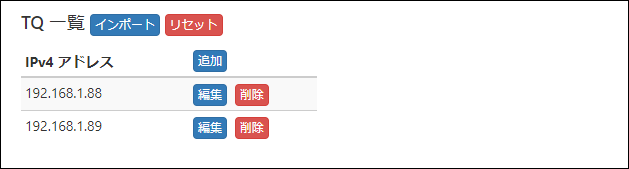

TQ一覧

AT-Vista Manager EXによる管理の対象となる無線アクセスポイントを一覧表示します。

Note
無線アクセスポイントはIPアドレスで登録します。重複したIPアドレスは登録できません。

表 18：表示データ
項目名	説明
IPv4 アドレス	無線アクセスポイントのIPアドレスです。

表 19：コマンドボタン
項目名	説明
インポート	CSVファイルを使用して、無線アクセスポイントを新しく登録、または情報を更新します。
リセット	登録されたすべての無線アクセスポイントを削除します。
追加	「TQ 編集」ダイアログを表示し、無線アクセスポイントを新しく登録します。
編集	「TQ 編集」ダイアログを表示し、無線アクセスポイントの情報を更新します。
削除	無線アクセスポイントを削除します。

■ CSVファイルの書式について
CSVファイルを使用して、無線アクセスポイントを新しく登録、または情報を更新する場合には、次に示す書式で、文字コードが「UTF-8」のCSVファイルを作成してください。

追加（行頭に"+"）または削除（行頭に"-"）が可能です
2番目のフィールドは「IPv4 アドレス」、3番目のフィールドは「事前共有鍵(PSK)」を記載します

"+","192.168.1.98","xxxxxxxxx" ↓
"+","192.168.1.99","xxxxxxxxx" ↓
"-","192.168.1.100" ↓

Note
削除を行う場合には、「事前共有鍵(PSK)」の指定は不要です。

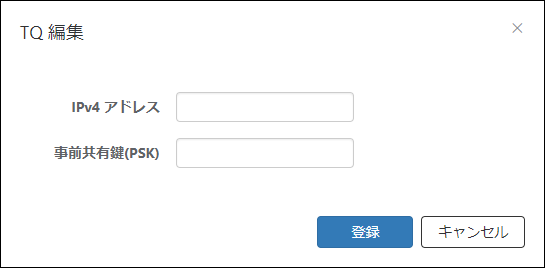

TQ 編集

無線アクセスポイントを登録または更新します。

表 20：設定データ
項目名	説明
IPv4 アドレス	無線アクセスポイントのIPアドレスを入力します。既に登録されているIPアドレスで追加を行った場合は、既存の設定を上書きします。
事前共有鍵(PSK)	無線アクセスポイントに設定されているセキュリティーキー（AMFアプリケーションプロキシーサーバーのシークレット）を入力します。

表 21：コマンドボタン
項目名	説明
登録	入力した無線アクセスポイントの情報を登録します。
キャンセル	無線アクセスポイントの登録、または情報の更新をキャンセルします。

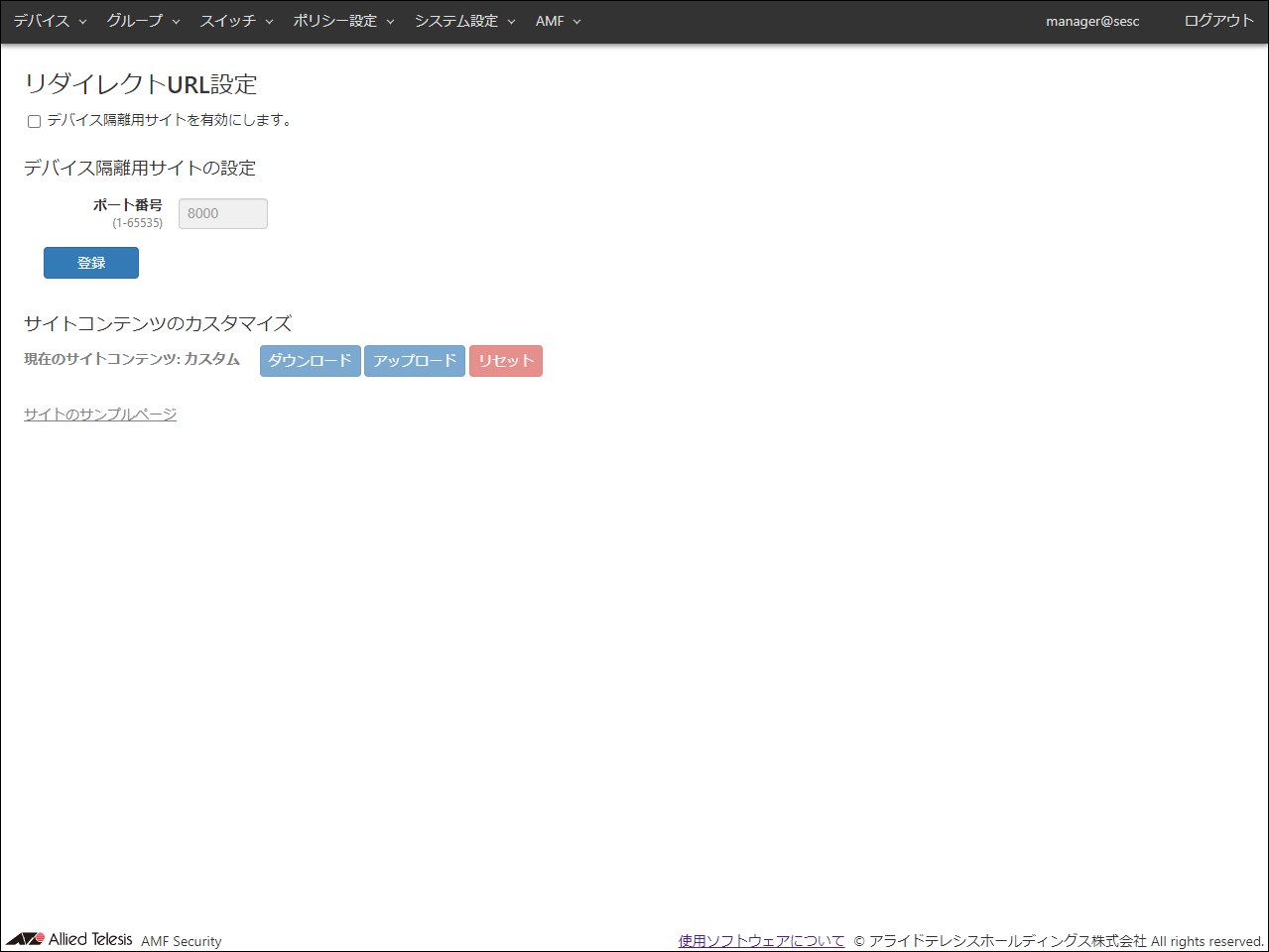

リダイレクトURL設定

AMFアプリケーションプロキシー機能のリダイレクトURLアクション用のサイトを設定します。
なお、本サイトのプロトコルはHTTPです。

Note
本サイトはリダイレクトURLアクションに対応した製品からリダイレクトされたアクセスのみをサポートしており、通常のWebサーバーとしてはサポートしていません。

表 22：設定データ
項目名	説明
デバイス隔離用サイトを有効にします。	サイトを有効にする場合はチェックボックスにチェックを入れます。
ポート番号	サイトのポート番号を設定します。1～65535の範囲から設定できます。初期設定は8000です。

Note
AMF Securityは既に内部で使用しているポートがあります。使用しているポートについては、付録「AMF Security内部で使用しているポート番号」をご参照ください。

表 23：コマンドボタン
項目名	説明
登録	入力したリダイレクトURL設定を保存します。

サイトコンテンツのカスタマイズ

本サイトは初期状態のコンテンツが用意されています。また、カスタマイズした任意のサイトコンテンツをアップロードして使用することもできます。

Note
本項目は「リダイレクトURL設定」が有効になっているときに操作できます（「デバイス隔離用サイトを有効にします。」のチェックボックスにチェックが入っている場合）。

表 24：表示データ
項目名	説明
現在のサイトコンテンツ	使用されるサイトのコンテンツの種類を表示します。・デフォルト：初期状態のコンテンツが使用されます。・カスタマイズ：アップロードされたコンテンツが使用されます。

表 25：コマンドボタン
項目名	説明
ダウンロード	サイトのコンテンツをダウンロードします。「現在のサイトコンテンツ」が「デフォルト」の場合は初期状態のコンテンツ、「カスタマイズ」の場合はアップロードされたコンテンツがダウンロードされます。
アップロード	サイトのコンテンツをアップロードします。
リセット	アップロードしたサイトのコンテンツをリセットし、初期状態にします。
サイトのサンプルページ	サイトのサンプルページを表示します。

Note
サイトのコンテンツをアップロードする場合には、コンテンツの文字コードは「UTF-8」、コンテンツのファイルの階層が決められた構造になっていること、ファイルがZIP形式で圧縮されている必要があります。サイトのカスタマイズについては、付録「リダイレクトURLアクション用サイトのカスタマイズ」をご参照ください。

サイトのサンプルページ

サイトのサンプルページを表示できます。以下は初期状態で用意されているサイトのサンプルページです。
