設定例 / TQのAMFアプリケーションプロキシー機能によるデバイスの制御

TQのAMFアプリケーションプロキシー機能の設定例

Note

パケット破棄、隔離、ログのアクション使用時のAWCプラグインの設定は共通です。各アクションの設定、隔離用のVLAN IDの設定（隔離アクション使用時）はAMF Securityで行います。リダイレクトURLのアクション使用時は前述のアクション使用時とは異なりますが、設定する情報は記載しています。なお、リダイレクトURLアクション用のサイトはAMF Securityのサイトを使用します。リダイレクトURLのアクション使用時は、「リダイレクトURLのアクション使用時の設定」もご参照ください。

Note

製品によって必要なライセンスが異なりますので、弊社ホームページなどでご確認ください。

Note

ARルーターのUTM関連機能のうち、AMF Securityと連携可能な機能は、付録「AT-AR3050S/AT-AR4050Sの設定」をご参照ください。

Note

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、各製品のシステム時刻は正確に合わせて運用することをおすすめします。なおAMF Securityは、AT-VST-APLのシステム時刻を取得して使用します。AMF Securityのタイムゾーンの設定はAMF Securityで行いますが、NTPの同期先の設定はAT-VST-APLで行います。

Note

TQのAMFアプリケーションプロキシー機能は、VAP(マルチSSID)設定のセキュリティーでWPA エンタープライズを選択した場合、ダイナミック VLANの無効・有効によって認証時の動作が異なります。動作については、クイックツアー「AMF Securityについて」/「TQのAMFアプリケーションプロキシー機能」をご参照ください。
クリティカルモードの動作については、クイックツアー「AMF Securityについて」/「TQのAMFアプリケーションプロキシー機能」の「クリティカルモード」をご参照ください。

設定の流れ

• AWCプラグインのシステム設定にAMF SecurityのIPアドレスを設定

• AWCプラグインのAP共通設定/VAP(マルチSSID)設定にAMFアプリケーションプロキシーサーバー（AMF Security）の情報を設定

• AWCプラグインでAP共通設定をTQに適用

• AMF SecurityにVista Manager EX、TQ関連の情報を設定

• AMF Securityに連携するアプリケーションとして使用するAT-AR3050S/AR4050SのUTM関連機能のルールを設定

• AMF SecurityにAMFアプリケーションプロキシーホワイトリスト機能の認証データを設定（ポリシー、デバイス）

• ARルーターにUTM関連機能で検知された脅威情報をsyslogメッセージでAMF Securityに送信する設定


Note

TQに対するAMFアプリケーションプロキシー機能の設定は、AWCプラグインから行います（TQの管理画面からは行えません）。

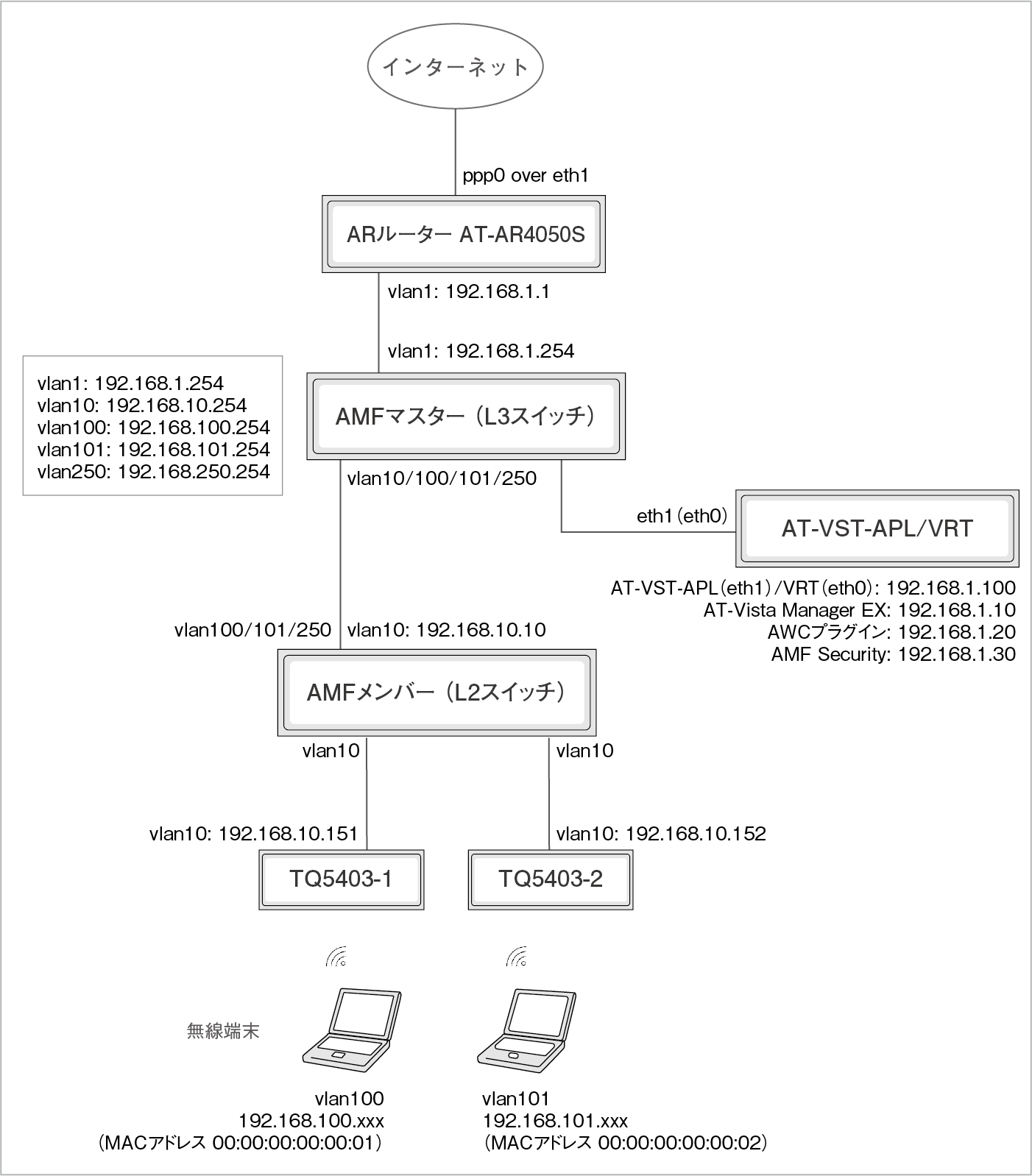

構成

主な基本設定

• ARルーター AR4050S
  PPPoEインターネット接続 ＋ ファイアウォール/UTM

• Vista Manager EX & AWCプラグイン
  AMFネットワーク設定、無線APの登録（作成済みのAP共通設定をTQに適用済み）

• AMF Security
  ネットワーク設定（IPアドレス設定）

• スイッチ
  AMFマスター（L3スイッチ）、AMFメンバー（L2スイッチ）、無線端末通信用VLAN


Note

各製品の設定の詳細は、それぞれの製品のマニュアルをご参照ください。

Note

本構成のAMFマスターは、AT-VST-APLのAMF Cloudではなく別の機器を使用していますが、AT-VST-APLのAMF Cloudを使用することもできます。

Note

AT-VST-APLの基本設定（IPアドレスやスタティック経路などの設定）の詳細は、「AT-VST-APL リファレンスマニュアル」をご参照ください。

Note

AT-VST-APLで行うAMF Securityの基本設定（アプリケーションの設定）の詳細は、「AT-VST-APL リファレンスマニュアル」をご参照ください。

各製品の情報

各製品の設定情報

Note

AWCプラグインに設定する情報とAMF Securityに設定する情報は、パケット破棄、隔離、ログのアクション使用時と、リダイレクトURLのアクション使用時のそれぞれを記載します。使用するアクションに合わせてご参照ください。

Note

AMFアプリケーションプロキシーサーバー ポート番号は、1812のみサポートです。

Note

AMFアプリケーションプロキシーサーバー ポート番号は、1812のみサポートです。

Note

AT-VST-APLのAT-Vista Manager EXを使用するため、「Vista Manager EXのIPv4アドレス」にはAWCプラグインのIPv4アドレスを指定します。

Note

「共通設定」の「隔離/リダイレクトURL VLAN ID」はパケット破棄、ログのアクションでは使用されませんので、デフォルトのままにします。

Note

「OpenFlow/TQ アクション」は使用するアクションを指定してください。

Note

AT-VST-APLのAT-Vista Manager EXを使用するため、「Vista Manager EXのIPv4アドレス」にはAWCプラグインのIPv4アドレスを指定します。

Note

AT-VST-APLのAT-Vista Manager EXを使用するため、「Vista Manager EXのIPv4アドレス」にはAWCプラグインのIPv4アドレスを指定します。

AWCプラグインの設定手順

1. アクセスを許可するAMF SecurityのIPアドレスを設定します。

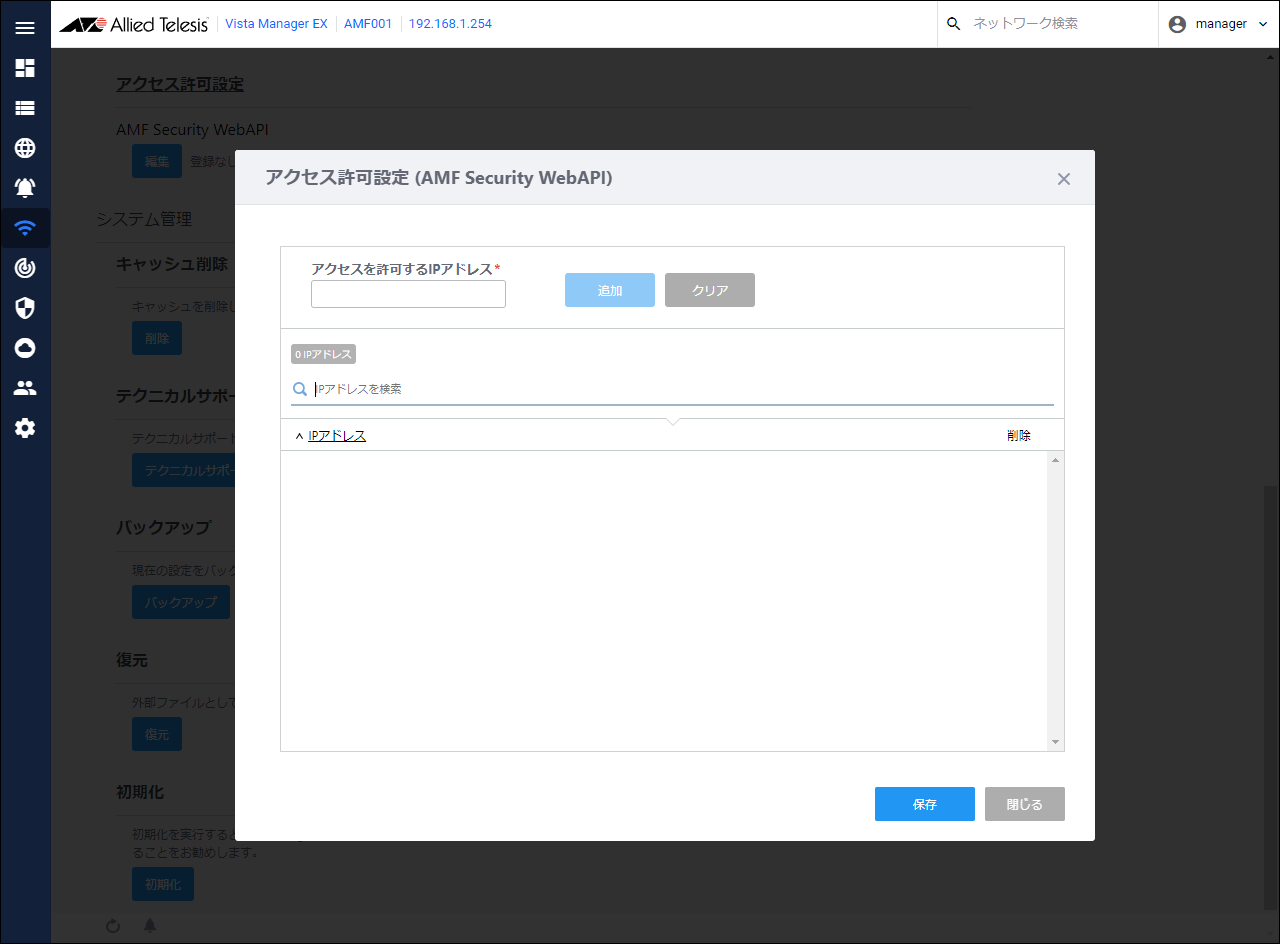

   AWCプラグインメニューから「システム設定」→「アクセス許可設定」の「編集」ボタンをクリックします。
   「アクセス許可設定（AMF Security WebAPI）」ダイアログが表示されます。

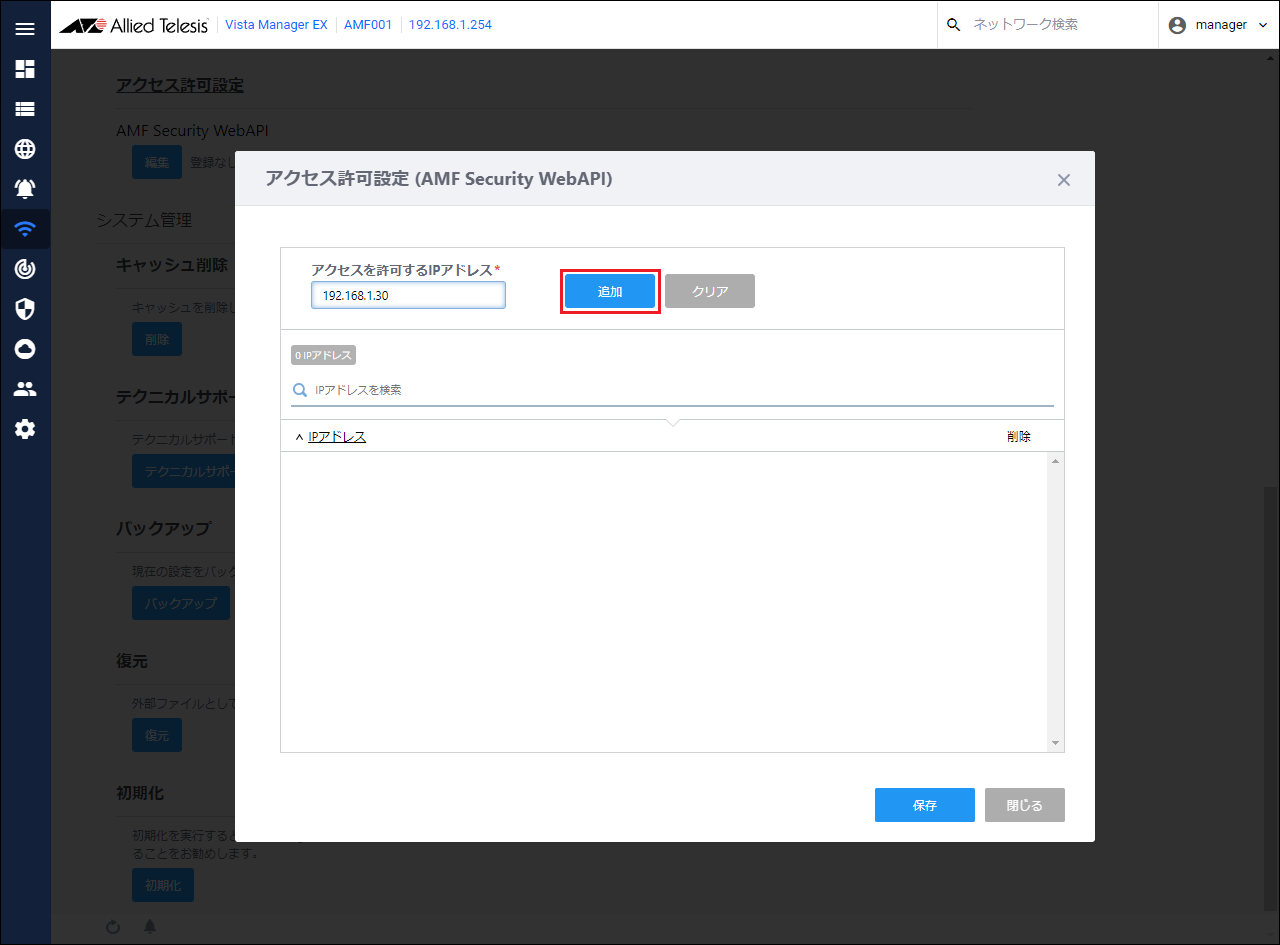

2. アクセスを許可するIPアドレスにAMF SecurityのIPアドレス「192.168.1.30」を入力して、「追加」ボタンをクリックします。


3. IPアドレスの欄に入力したIPアドレス「192.168.1.30」が表示されていることを確認して、「保存」ボタンをクリックします。

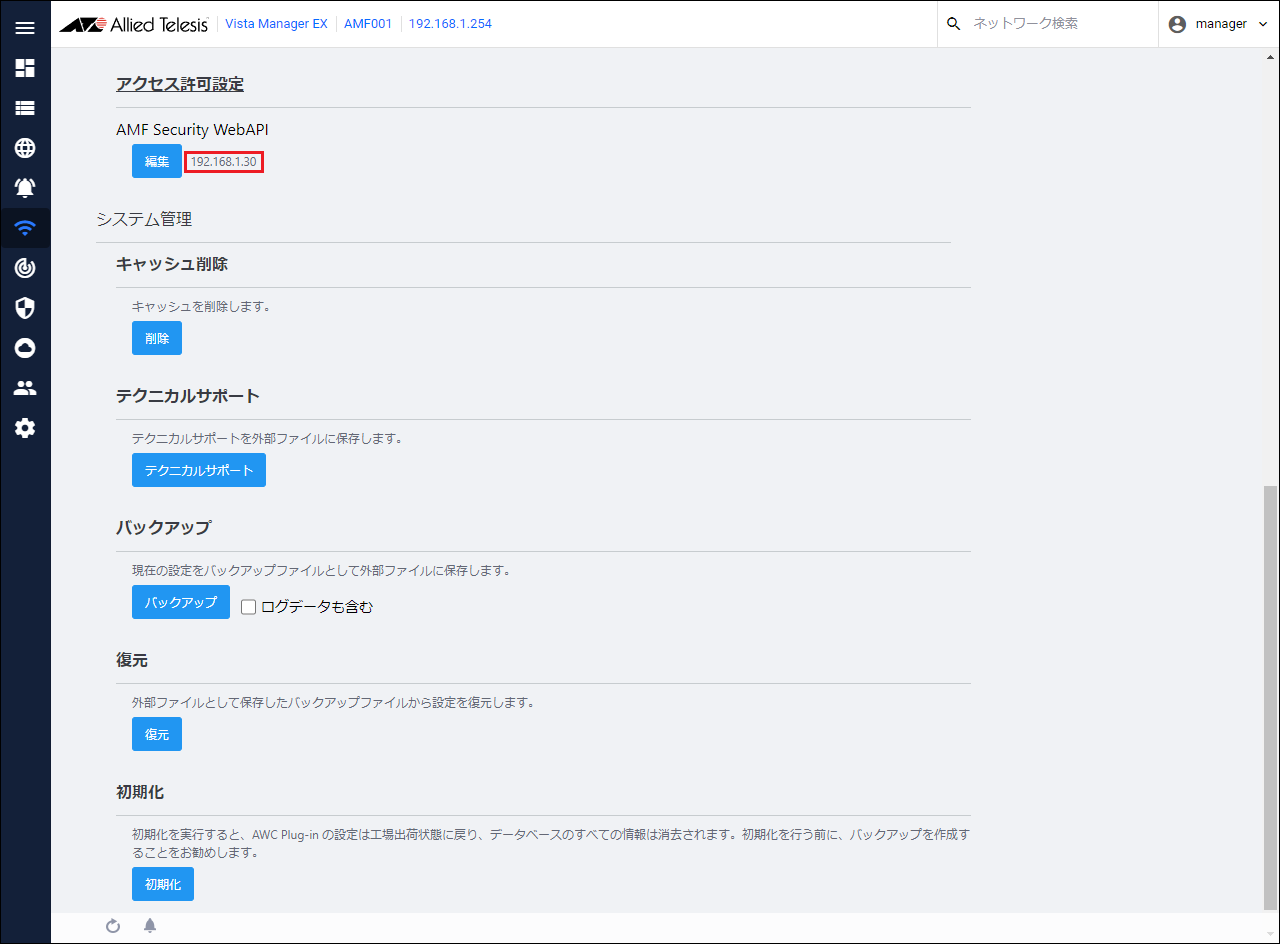

4. 「アクセス許可設定」の「編集」ボタンの横に、設定したIPアドレス「192.168.1.30」が表示されていることを確認します。


5. TQに割り当てたAP共通設定に、AMFアプリケーションプロキシー機能の情報を設定します。
   AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。

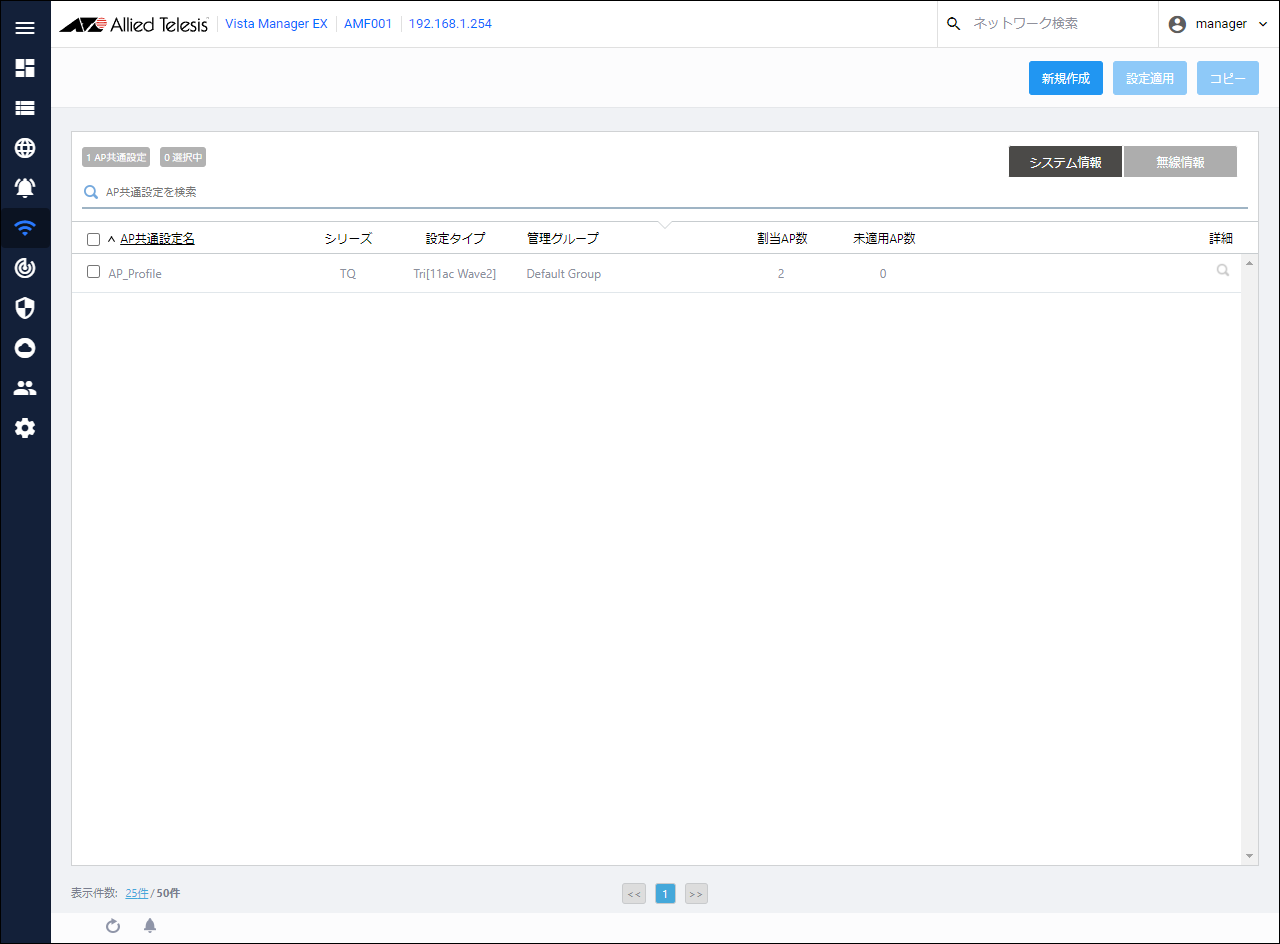

   AP共通設定一覧が表示されます。



   Note

   AMFアプリケーションプロキシー機能はVAPに設定を行います。そのため、AMFアプリケーションプロキシー機能を使用するすべてのVAPに設定を行ってください。

6. AP共通設定一覧から、編集するAP共通設定の「詳細」ボタン（虫めがねアイコン）をクリックします。

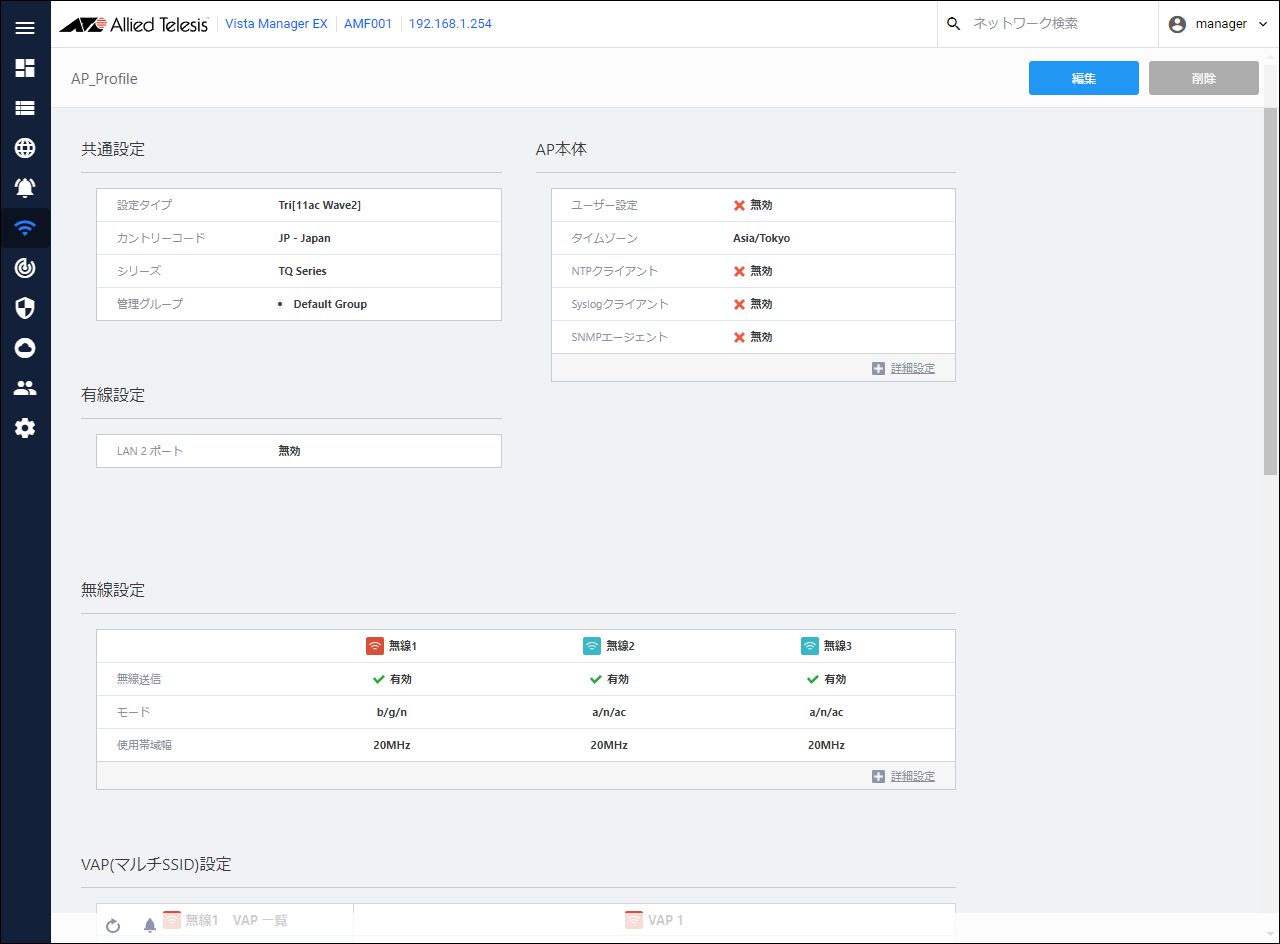

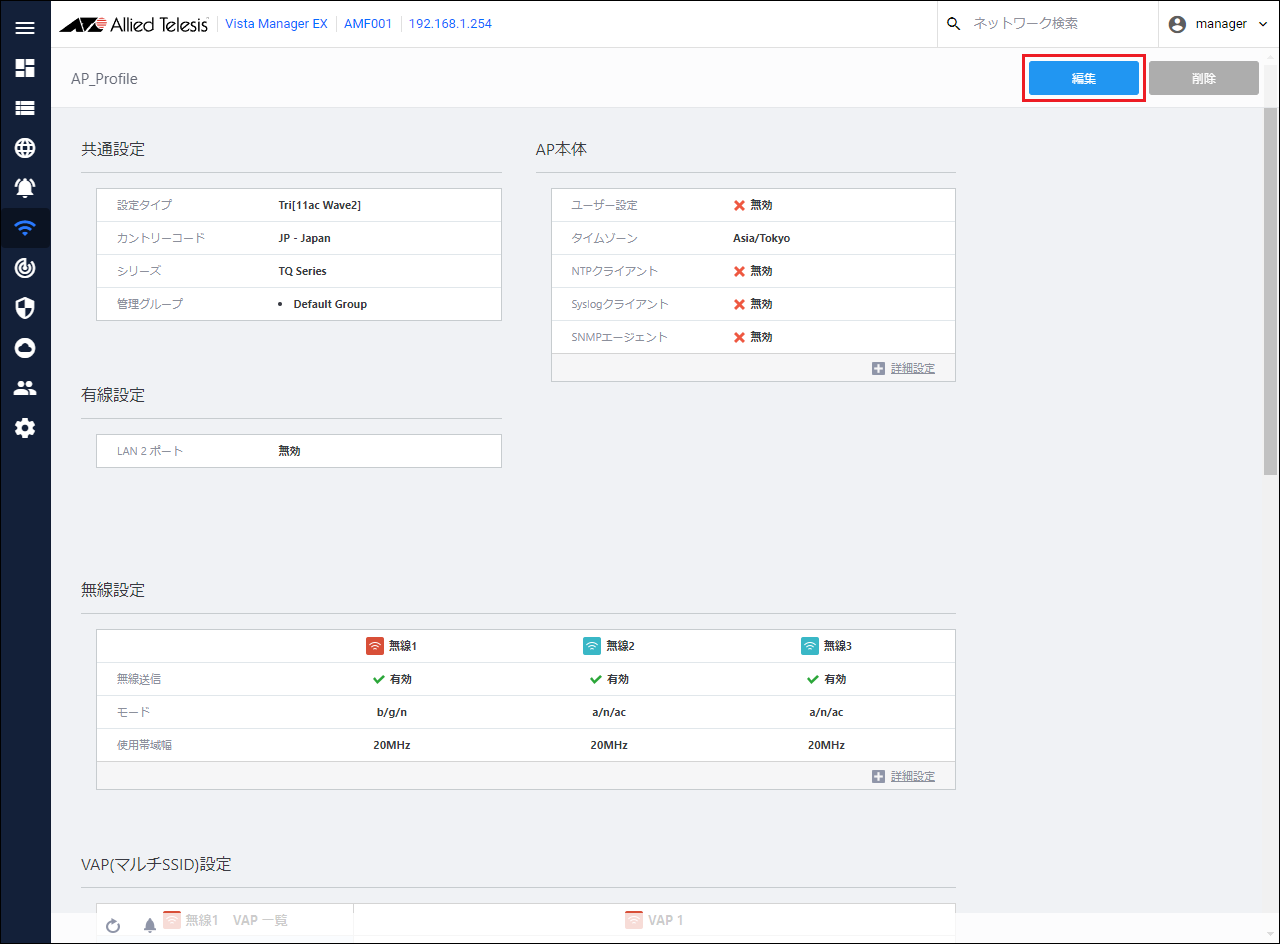

7. AP共通設定の詳細画面が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。

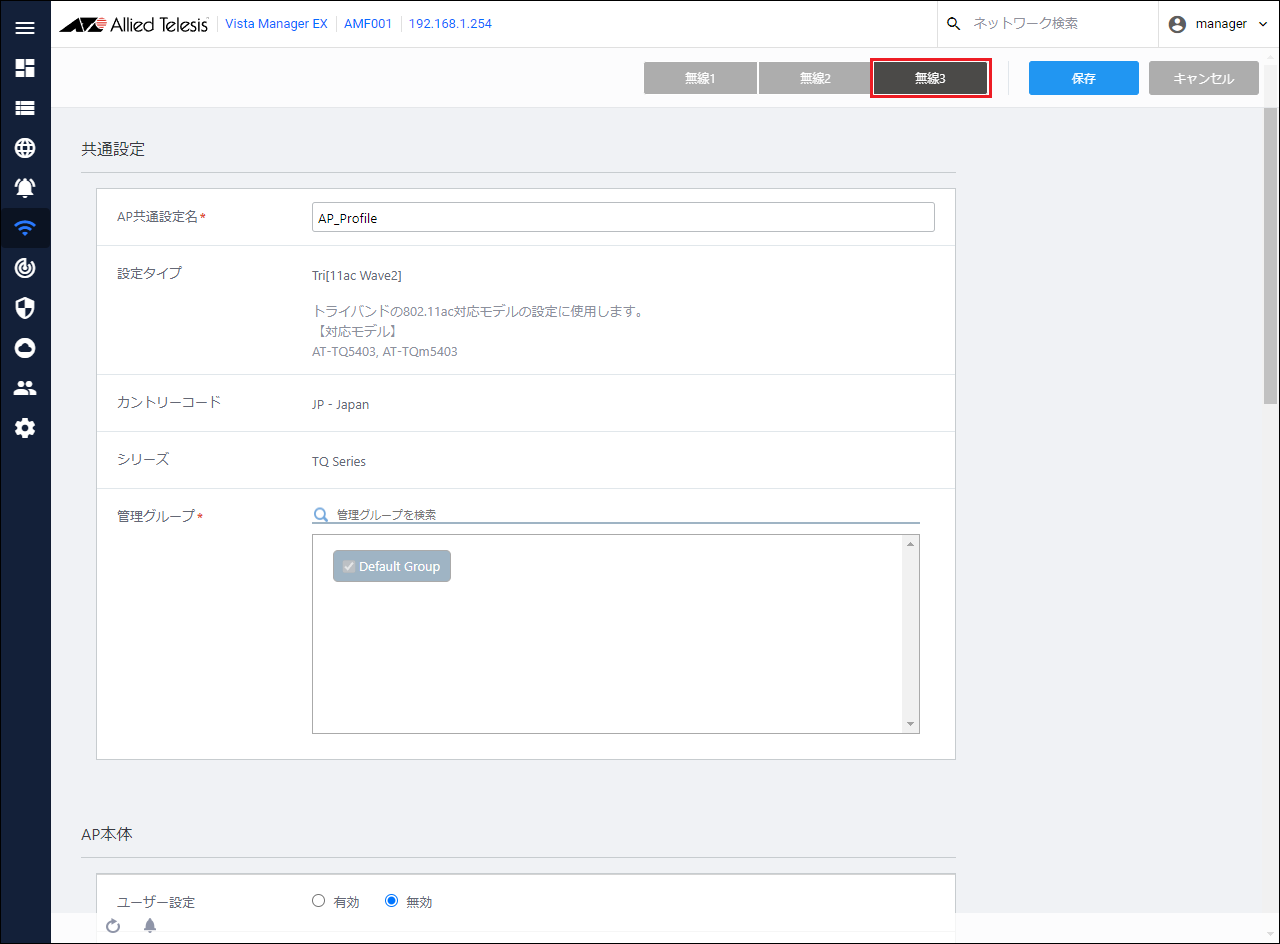

8. 設定を行う無線バンドを画面上部のボタンから選択します。
   ここでは、無線3を選択します。

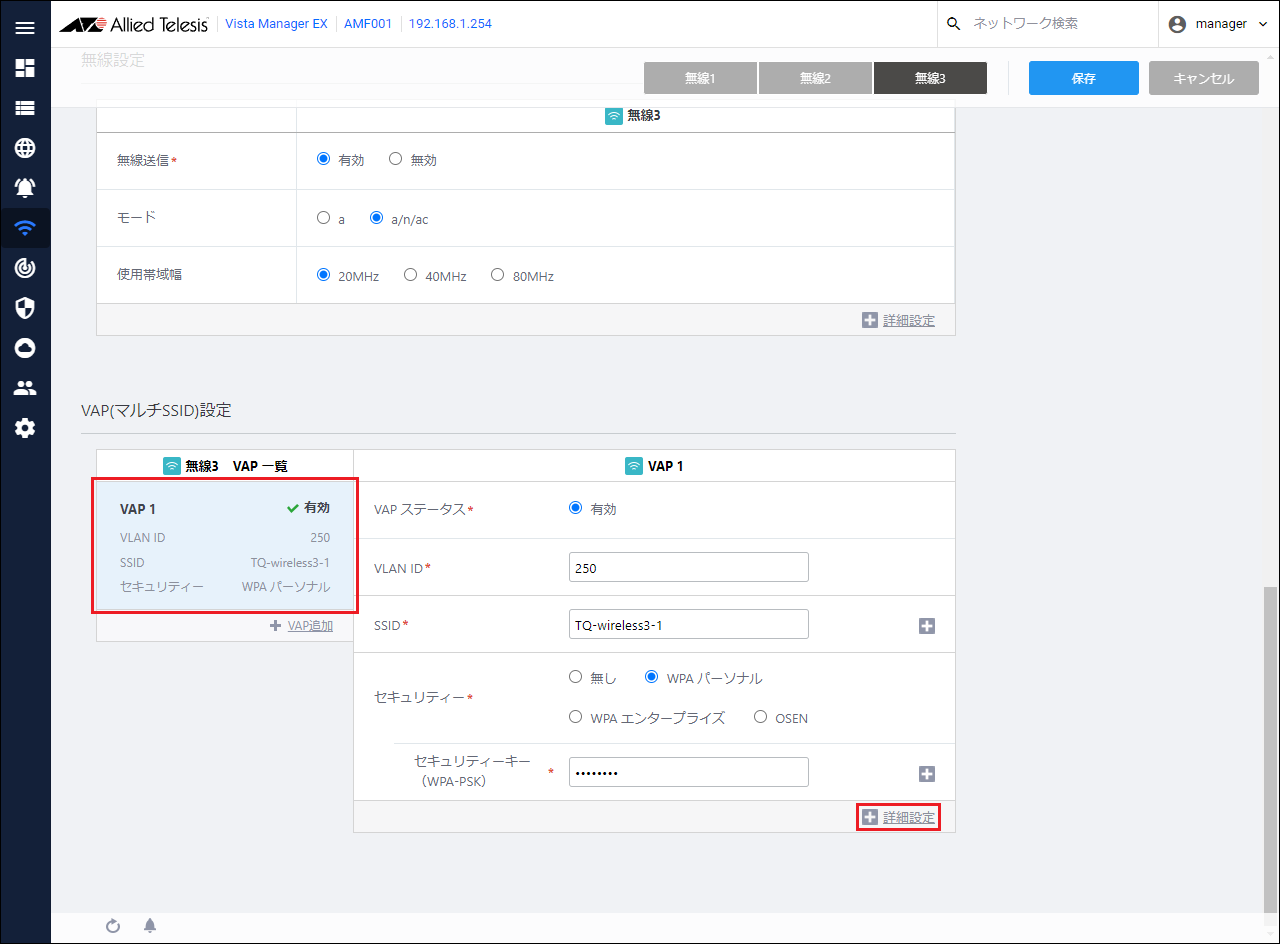

9. VAP(マルチSSID)設定のVAP一覧から設定するVAPをクリックして、詳細設定をクリックします。

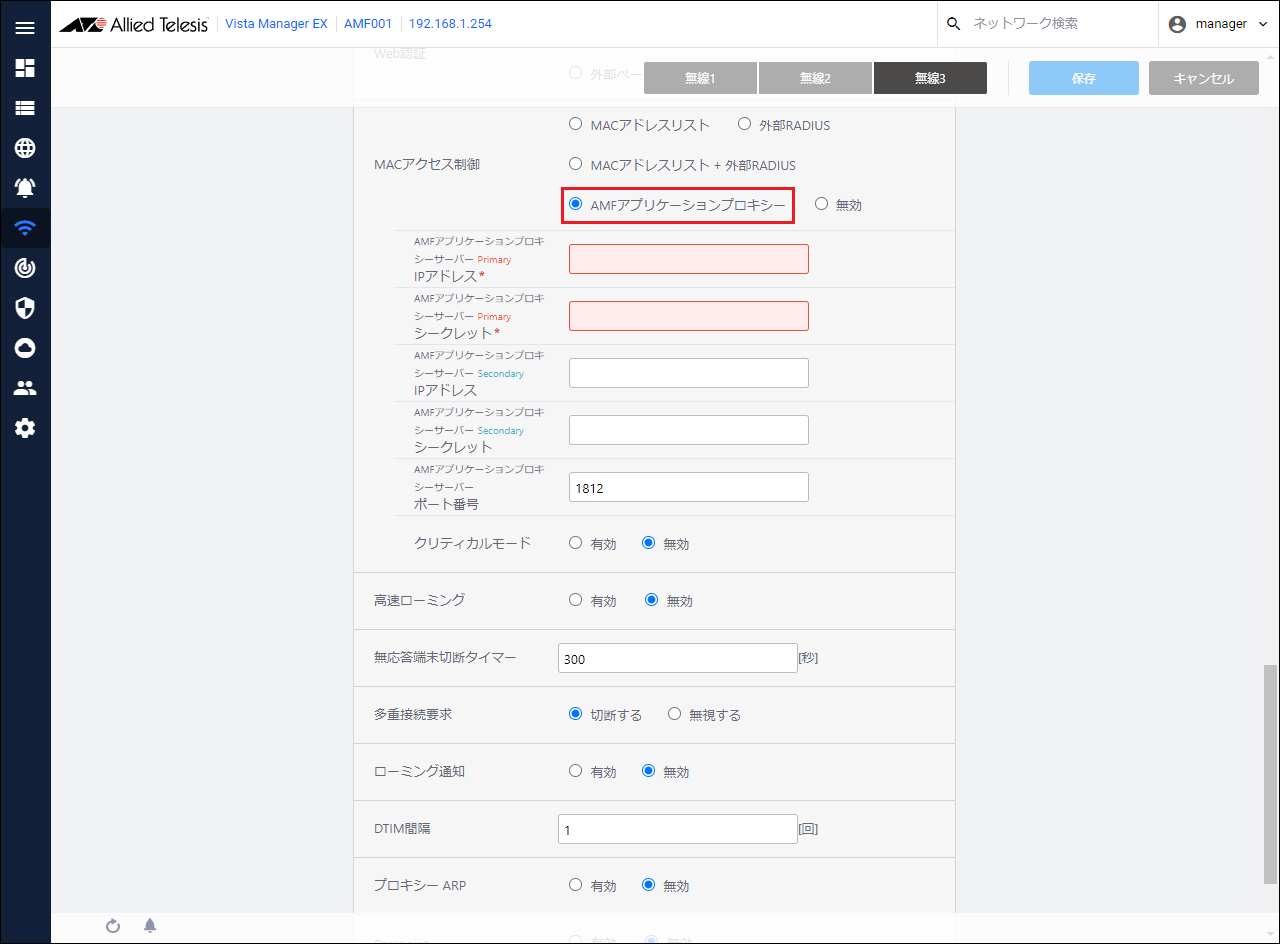

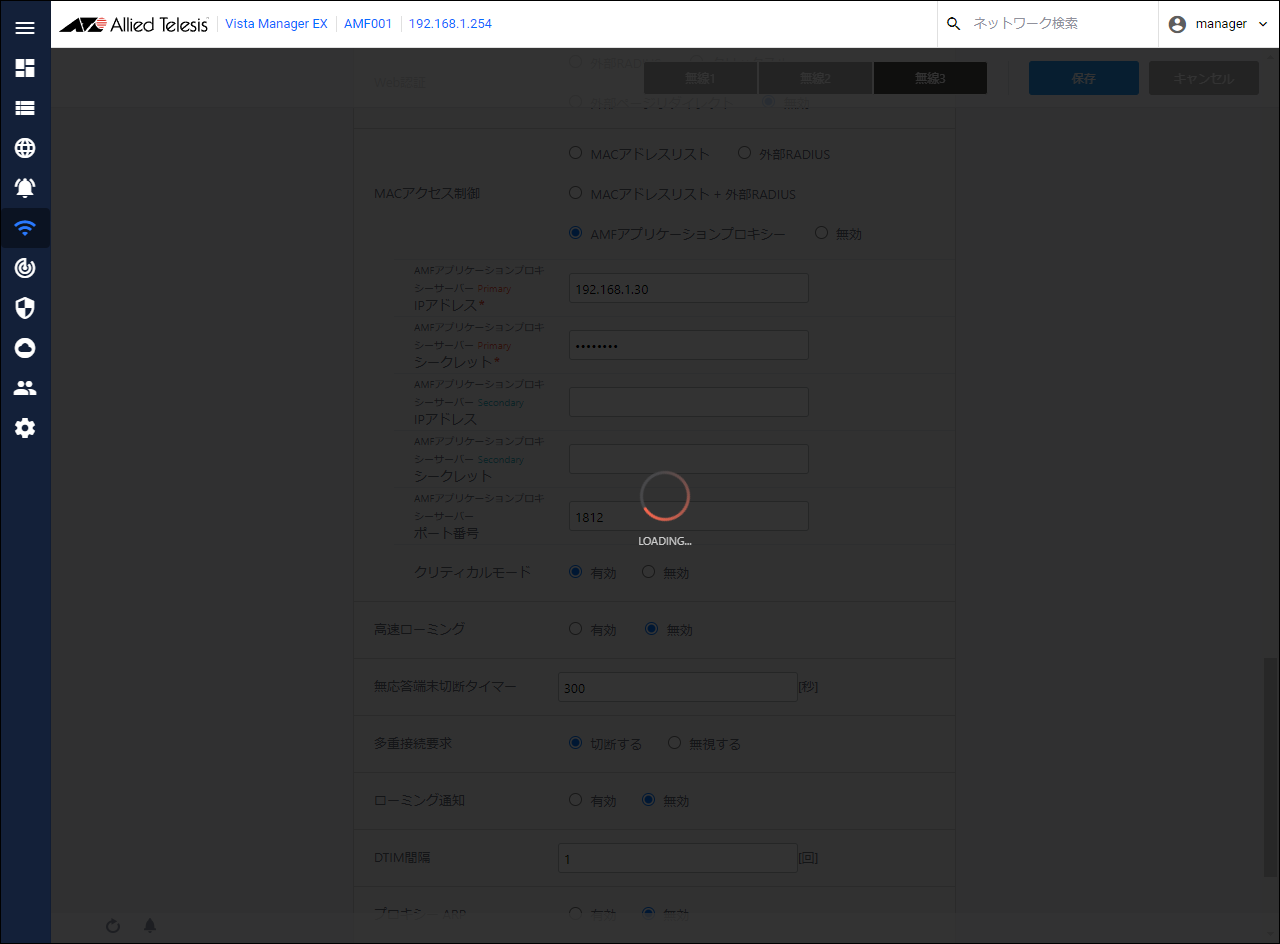

10. MACアクセス制御で「AMFアプリケーションプロキシー」を選択します。

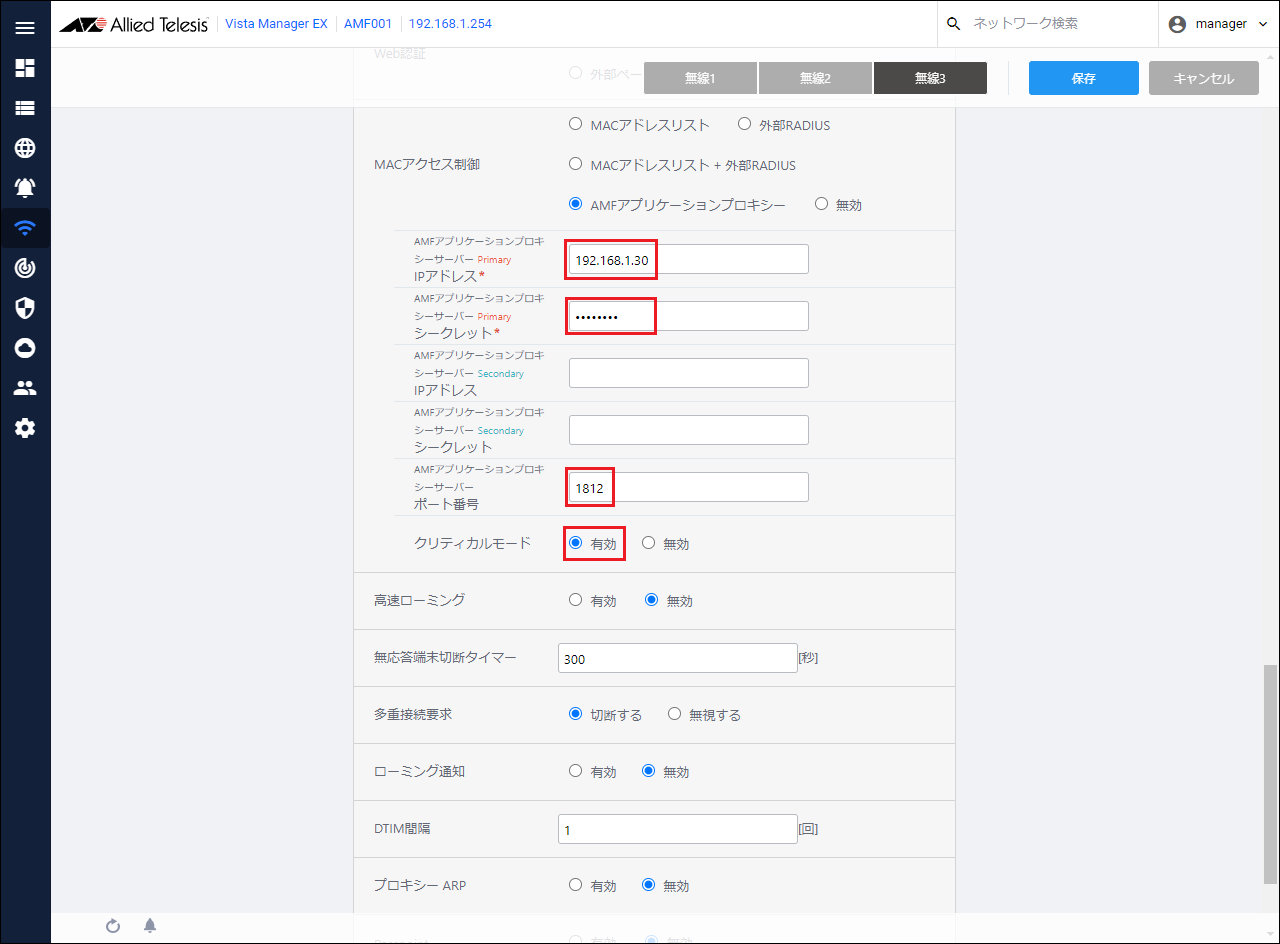

11. AMFアプリケーションプロキシー関連の情報を設定します。
    パケット破棄、隔離、ログのアクション使用時は、次の情報を設定します。


    表 12：設定する情報

    項目名	設定する情報
    AMFアプリケーションプロキシーサーバー Primary IPアドレス	192.168.1.30
    AMFアプリケーションプロキシーサーバー Primary シークレット	password
    AMFアプリケーションプロキシーサーバー ポート番号	1812
    クリティカルモード	有効

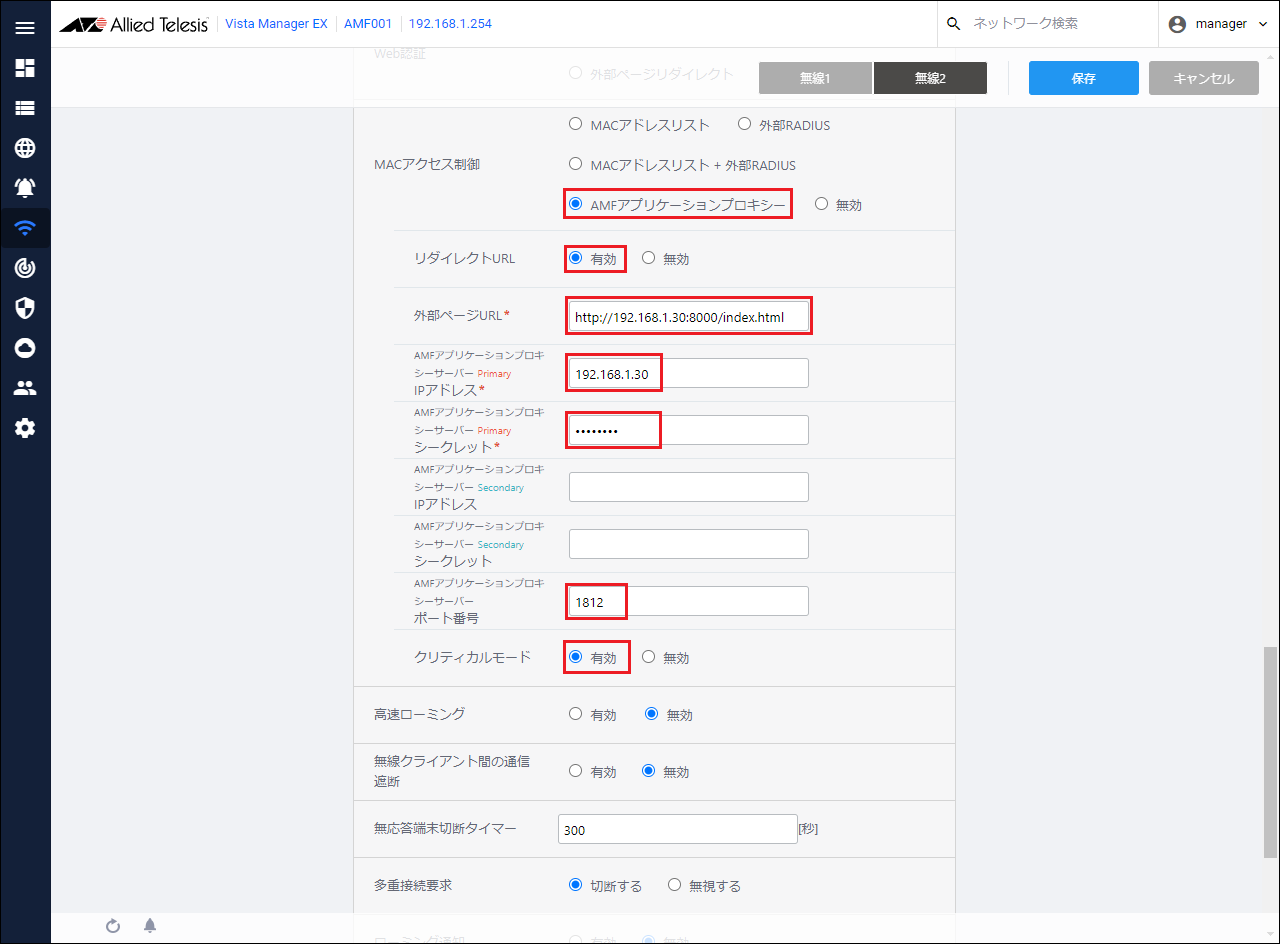

    リダイレクトURLのアクション使用時は、「リダイレクトURLのアクション使用時の設定」をご参照ください。

12. 上記の情報を設定後、コンテンツ欄右上の「保存」ボタンをクリックします。
    設定が反映されるまでお待ちください。

    設定が反映されると、AP共通設定の詳細画面に戻ります。


13. AP共通設定をTQに適用します。
    AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。

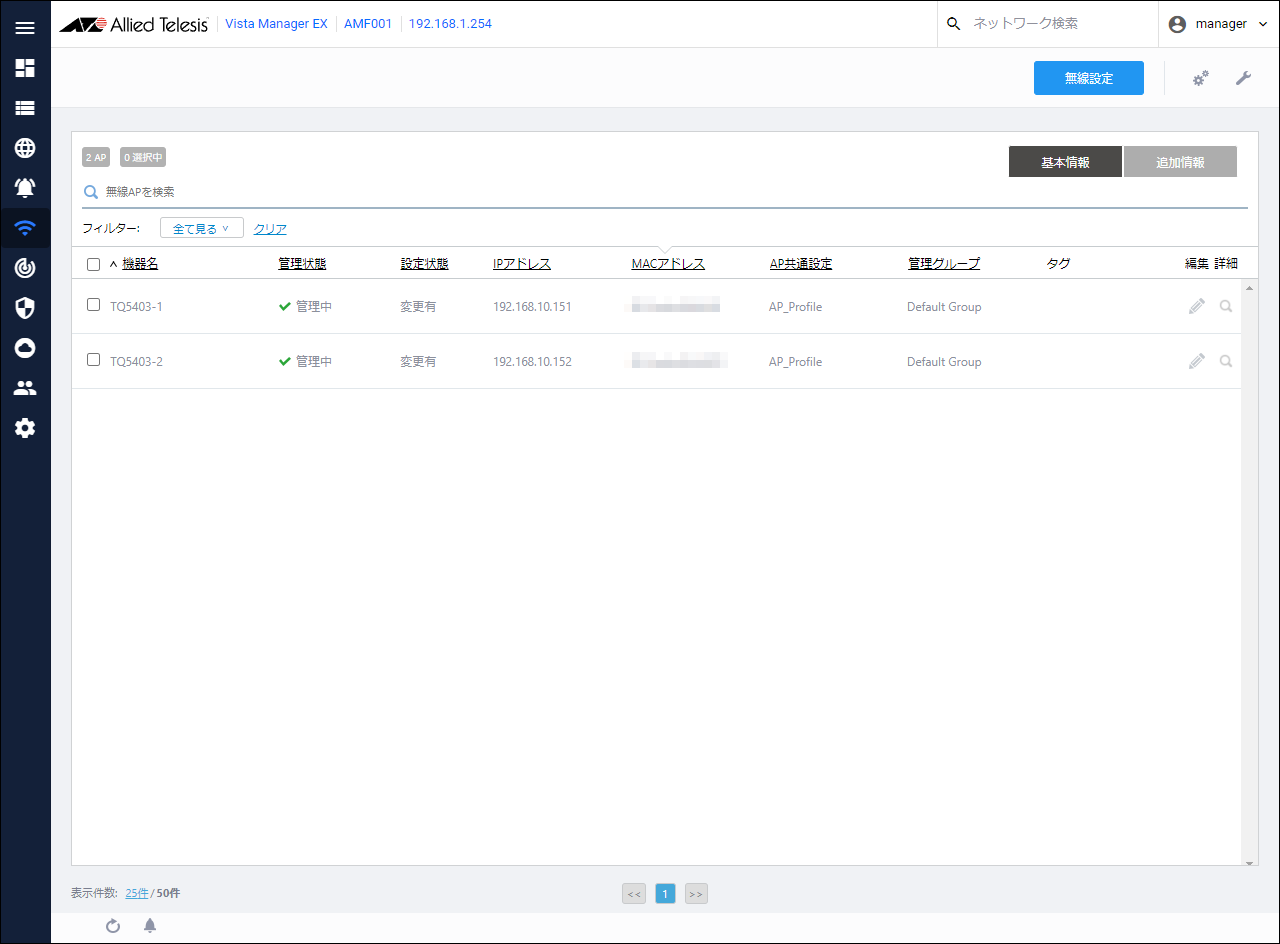

    無線APの一覧が表示されます。

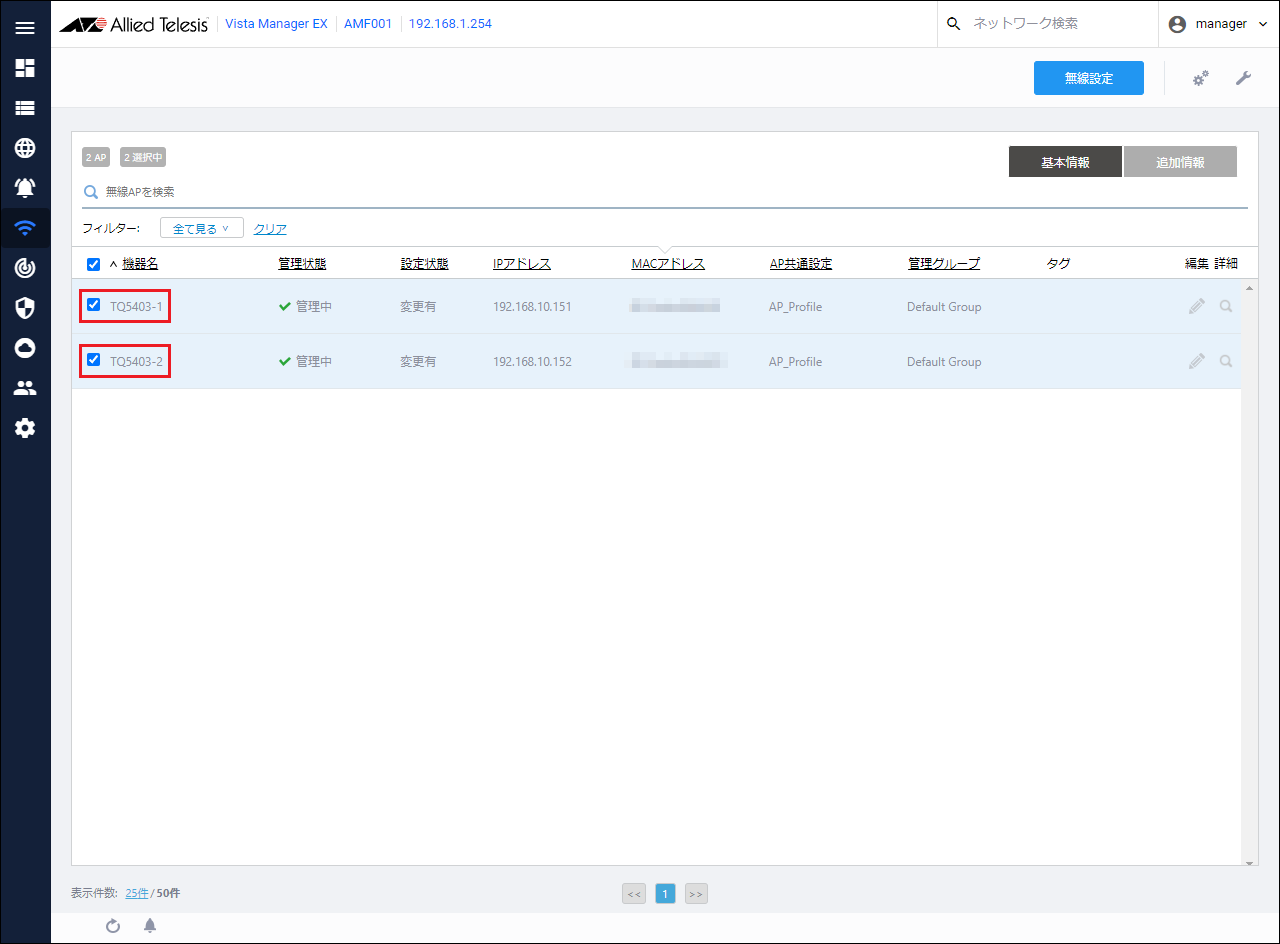

14. 無線AP「TQ5403-1」と「TQ5403-2」のチェックボックスにチェックを入れます。

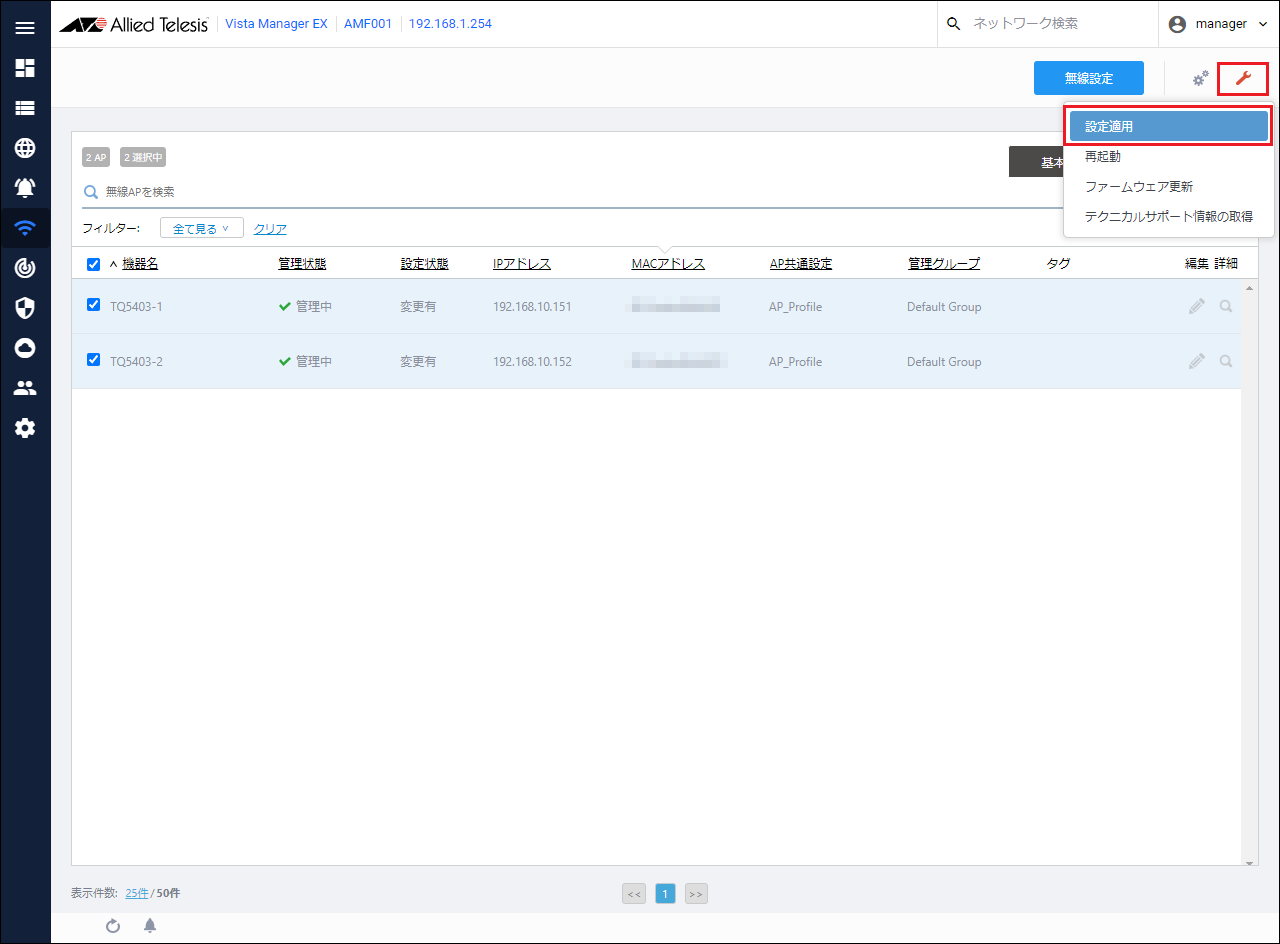

15. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。

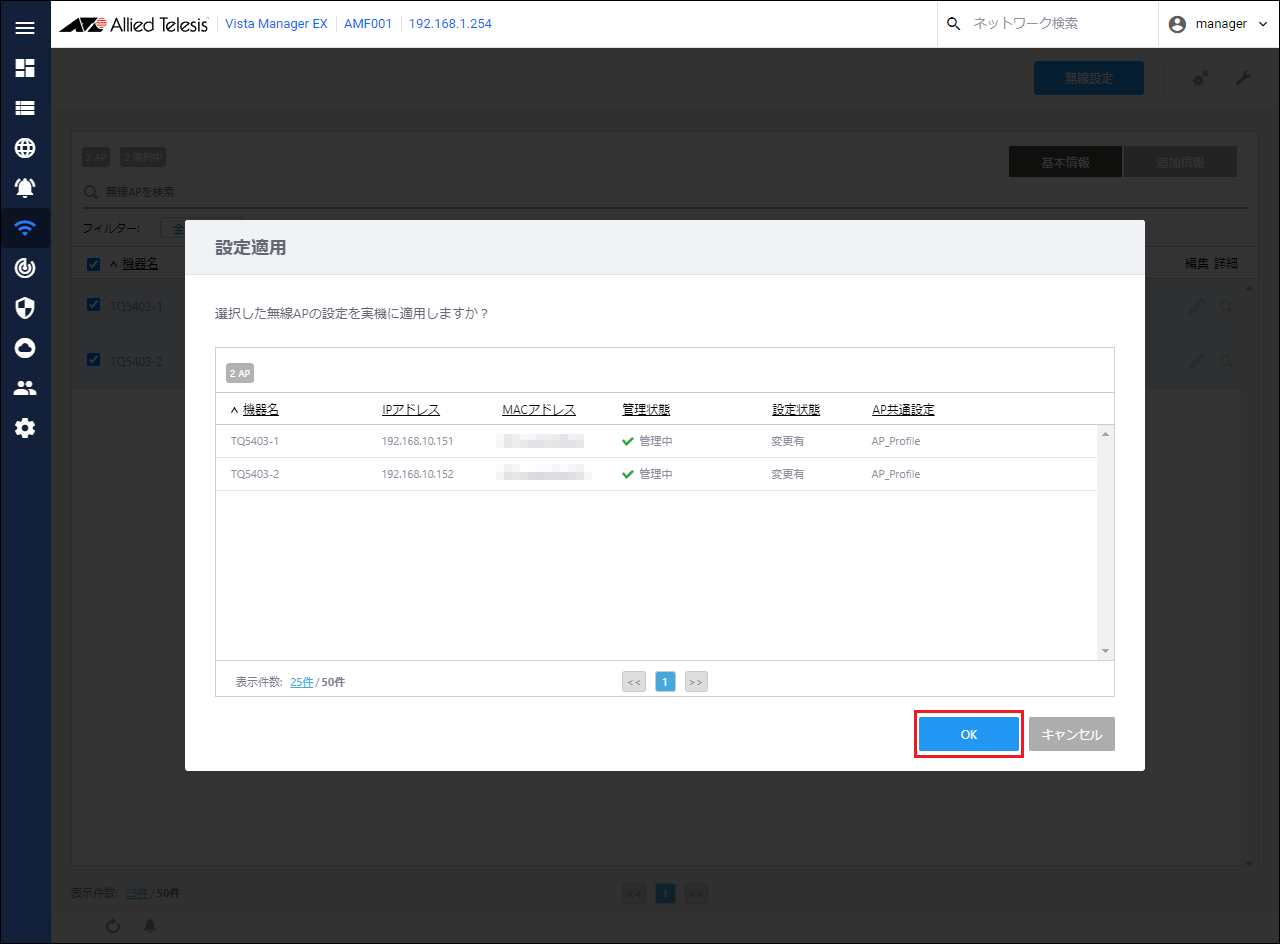

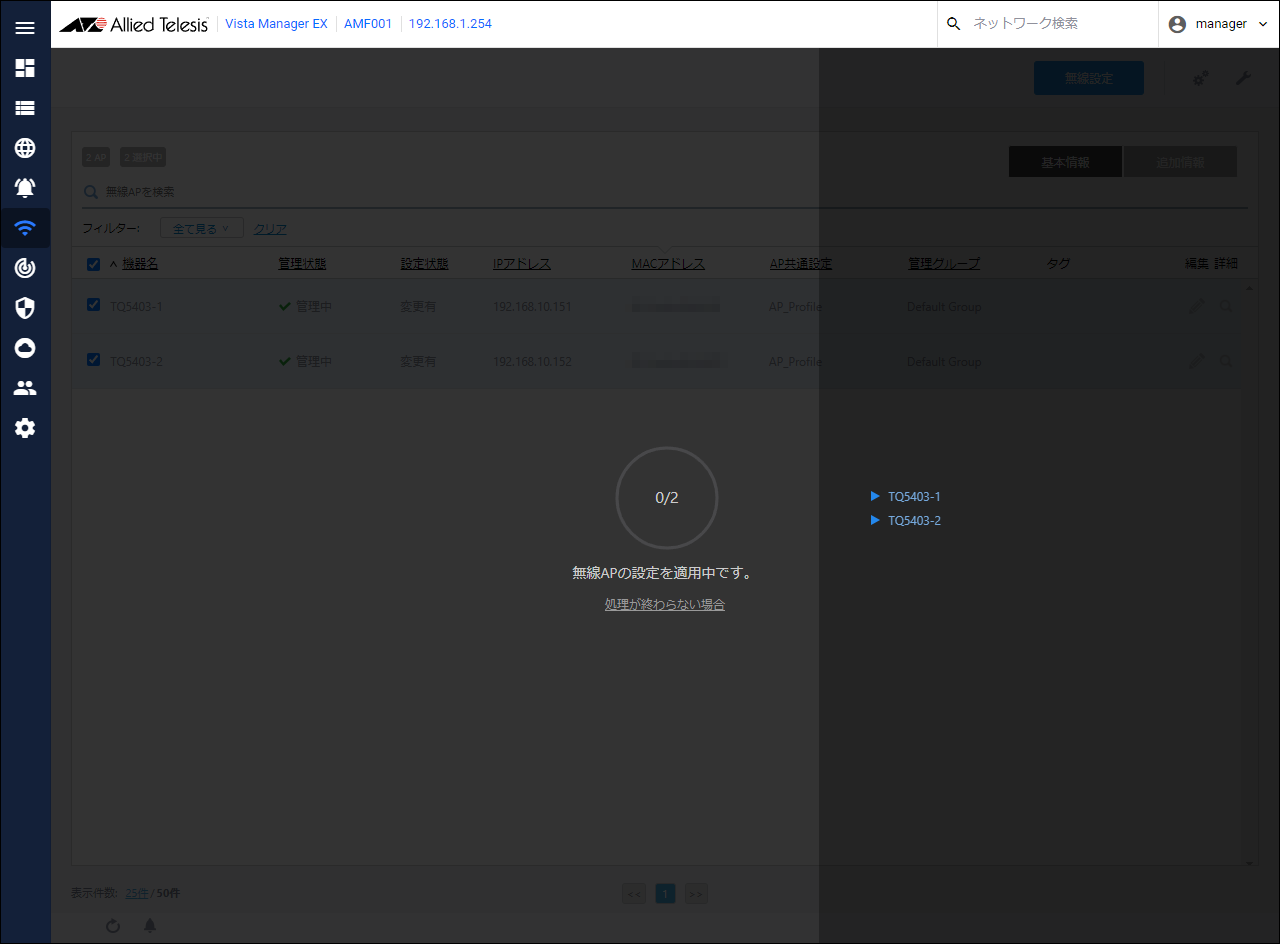

16. 「設定適用」ダイアログが表示されますので、「OK」ボタンをクリックします。

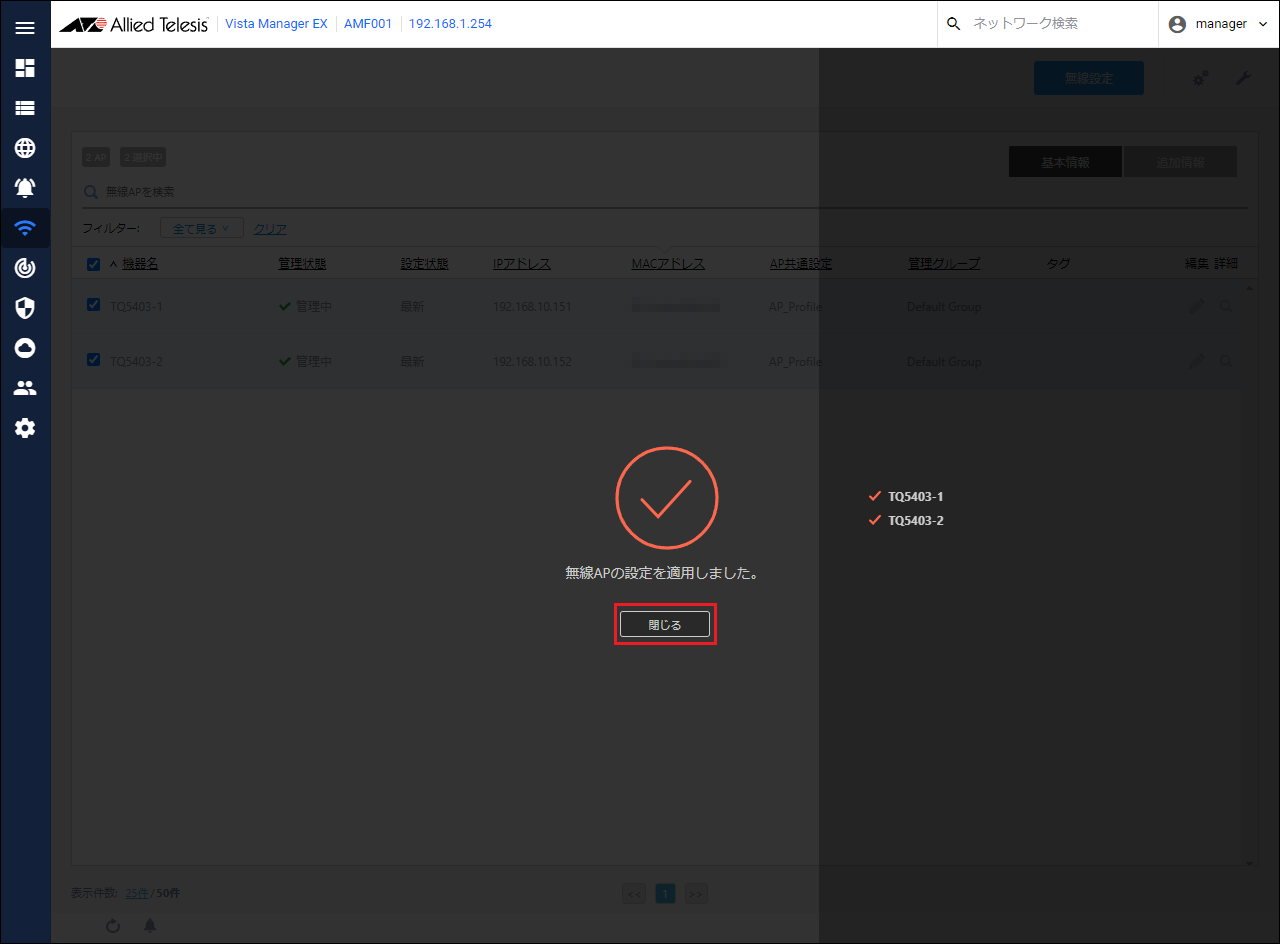

17. 完了のメッセージが表示されたら、「閉じる」ボタンをクリックします。

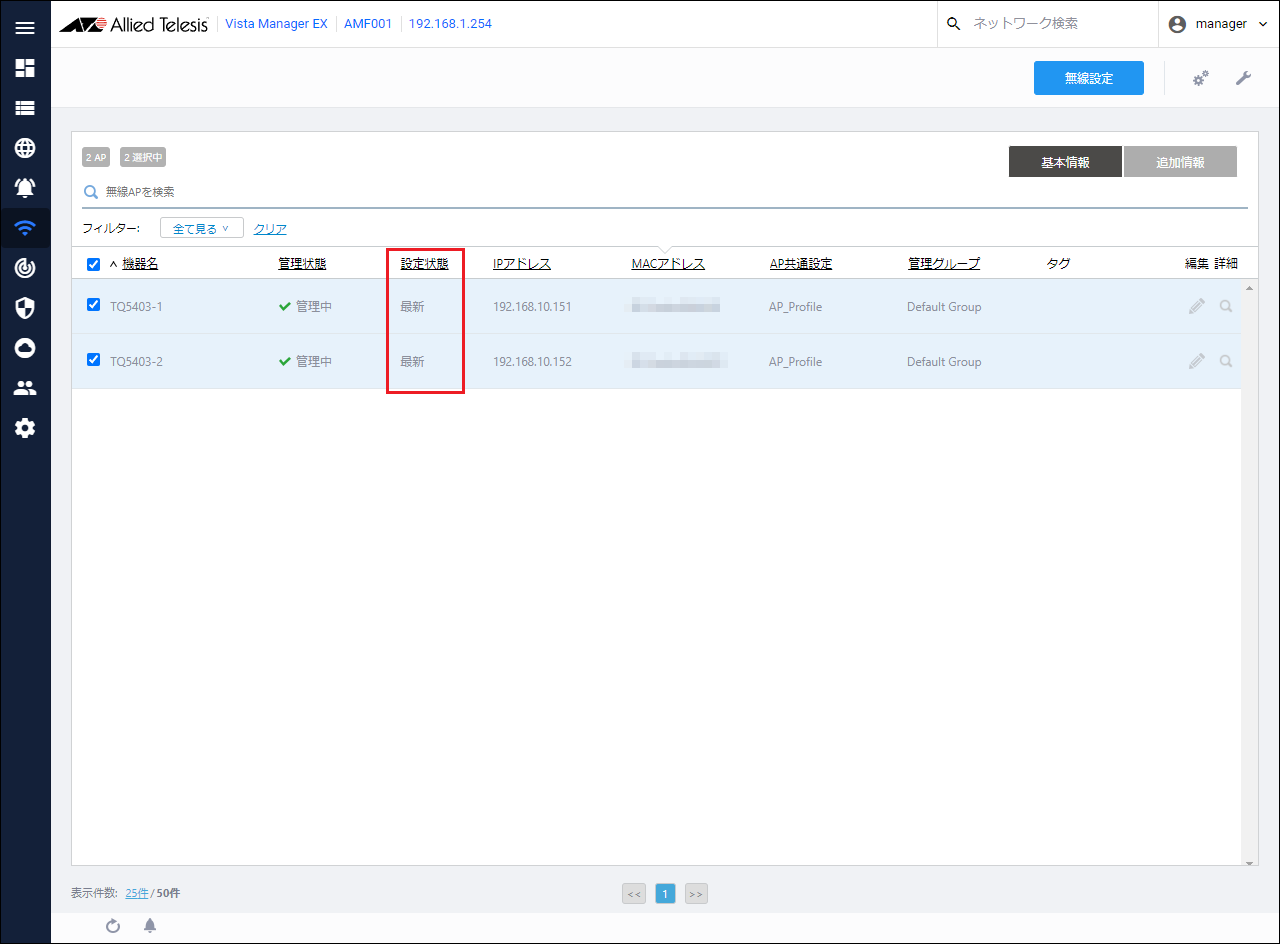

18. 「設定状態」が「最新」になっていることを確認します。



AMF Securityの設定手順

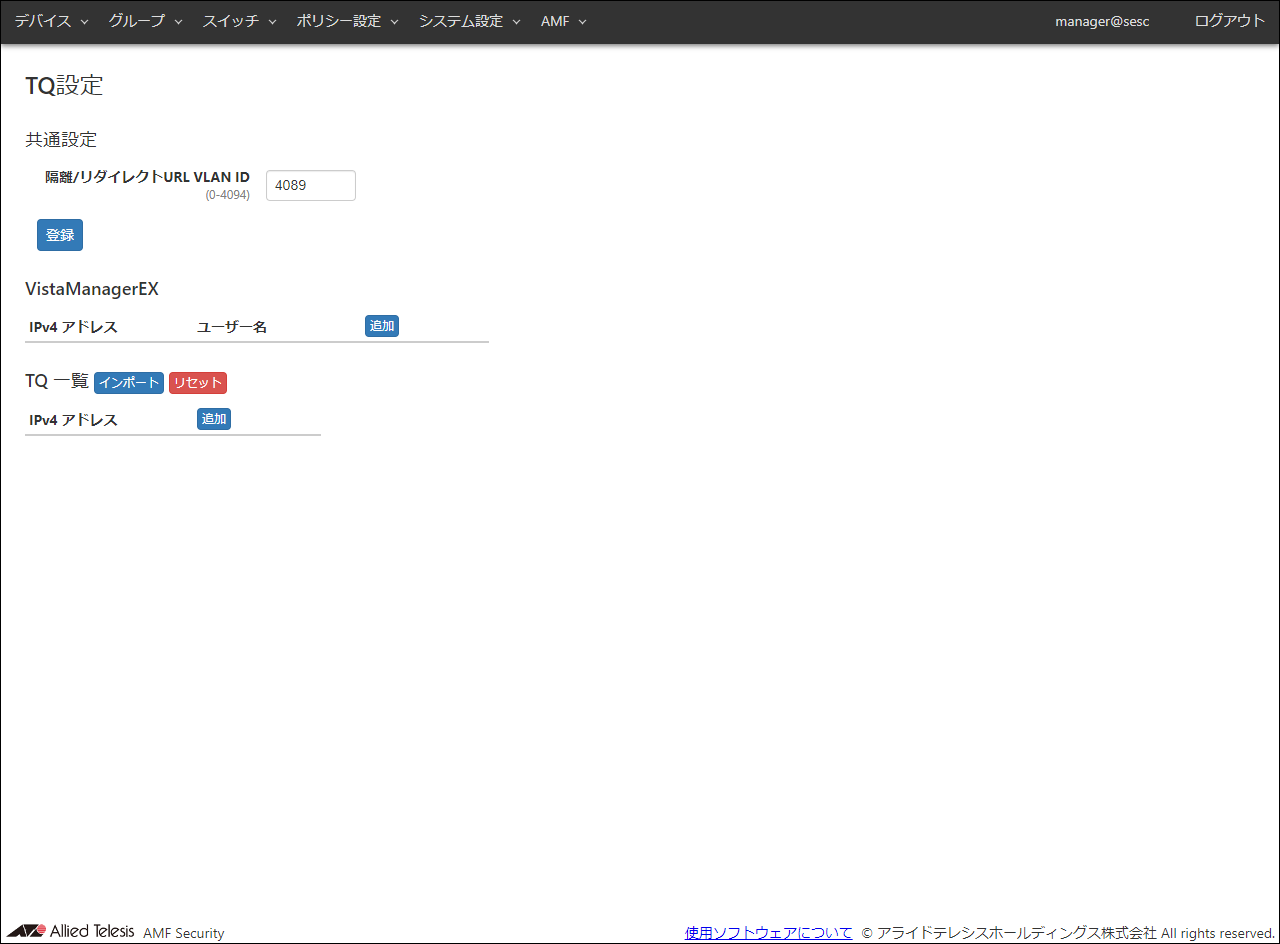

1. 「AMF」/「TQ設定」画面を表示して、隔離 VLAN ID、Vista Manager EX、TQの情報を設定します。

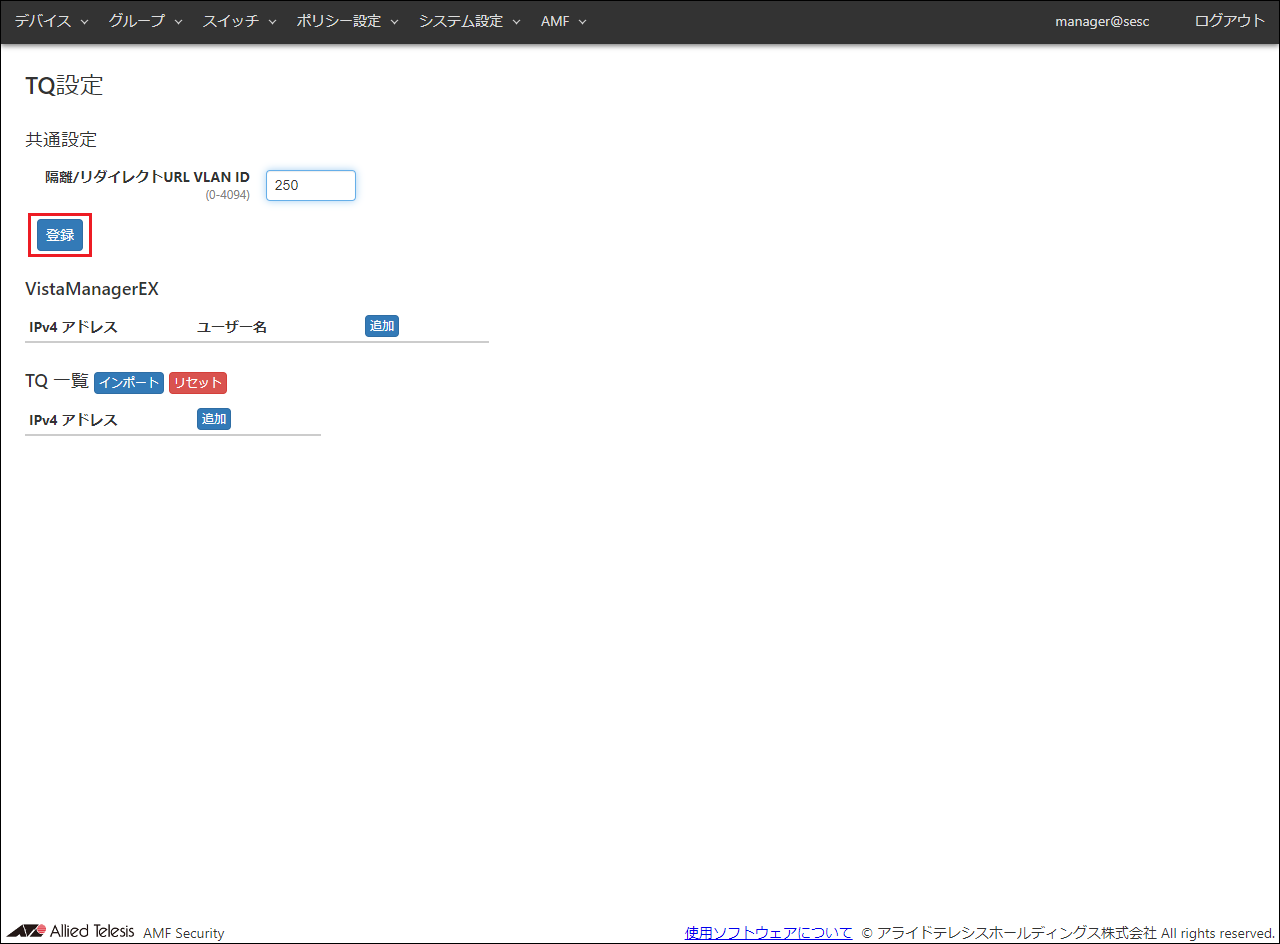

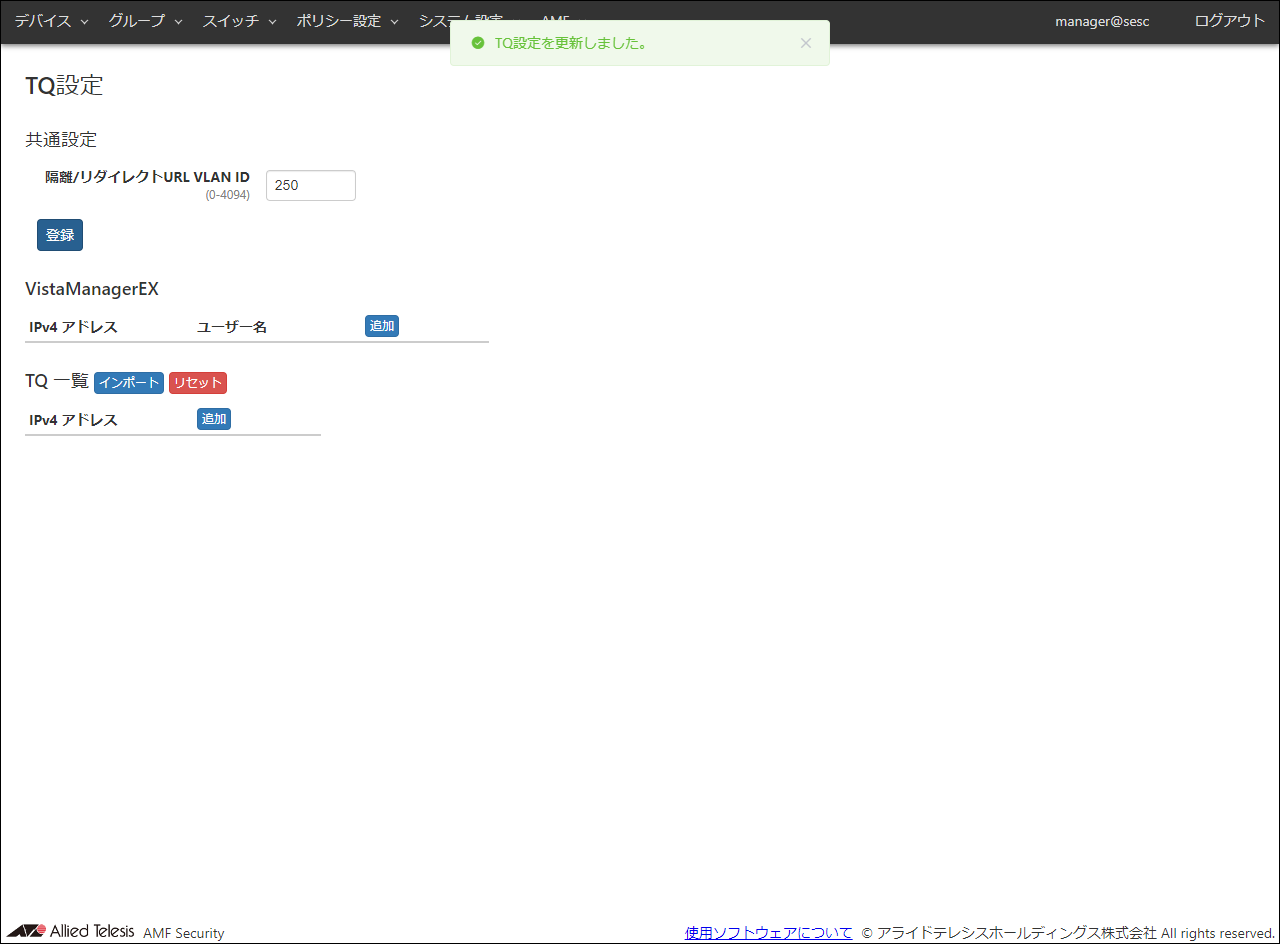

2. 共通設定の隔離/リダイレクトURL VLAN IDに隔離VLANの「250」を入力して、「登録」ボタンをクリックします。


   Note

   パケット破棄、ログのアクション使用時は、デフォルトのままで設定は行わないため、手順4に進んでください。リダイレクトURLのアクション使用時は、隔離のアクション使用時と同様に本設定を行います。なお、リダイレクトURLのアクション使用時は、「リダイレクトURLのアクション使用時の設定」もご参照ください。

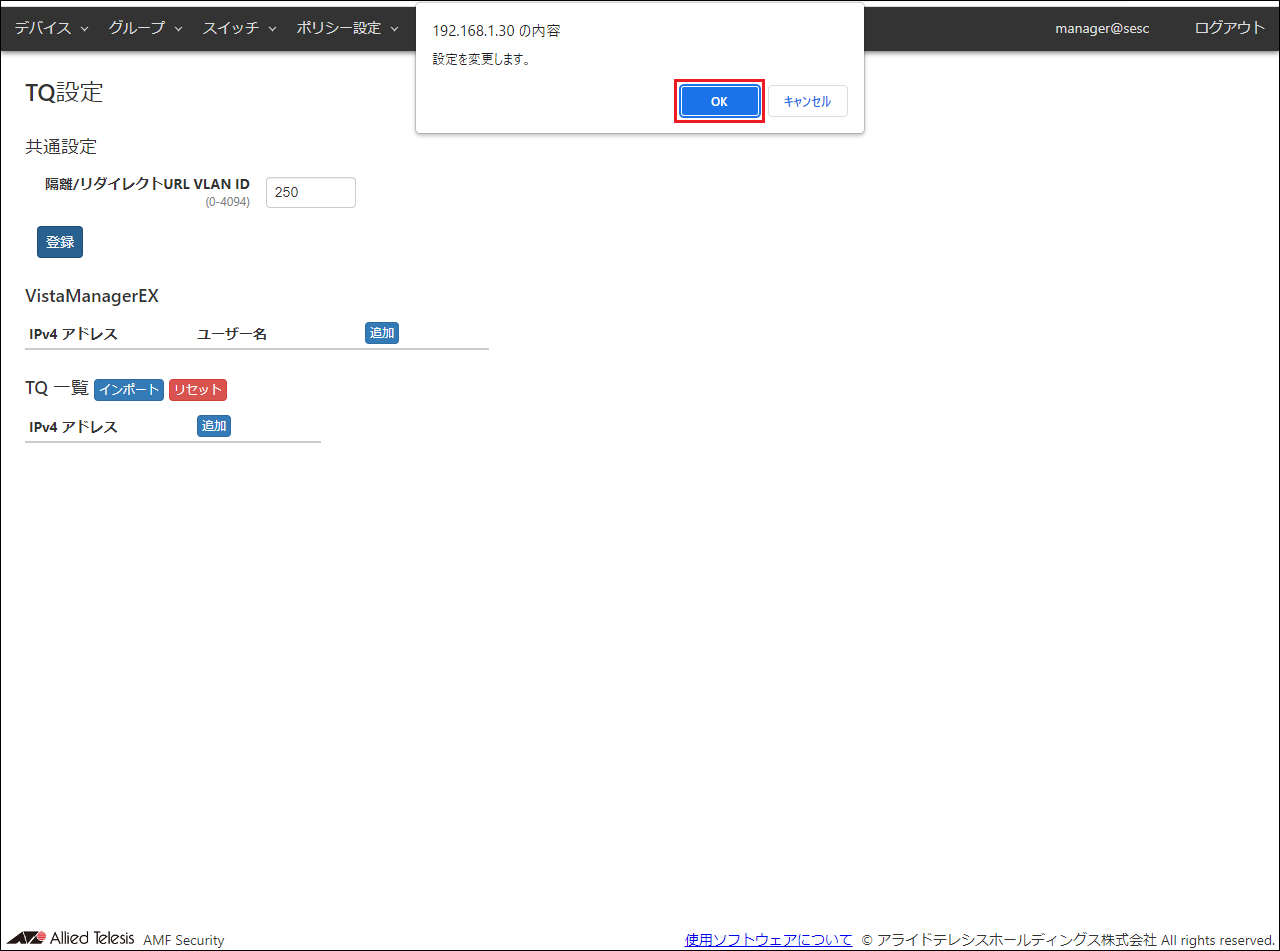

3. 確認のダイアログが表示されますので、「OK」ボタンをクリックします。

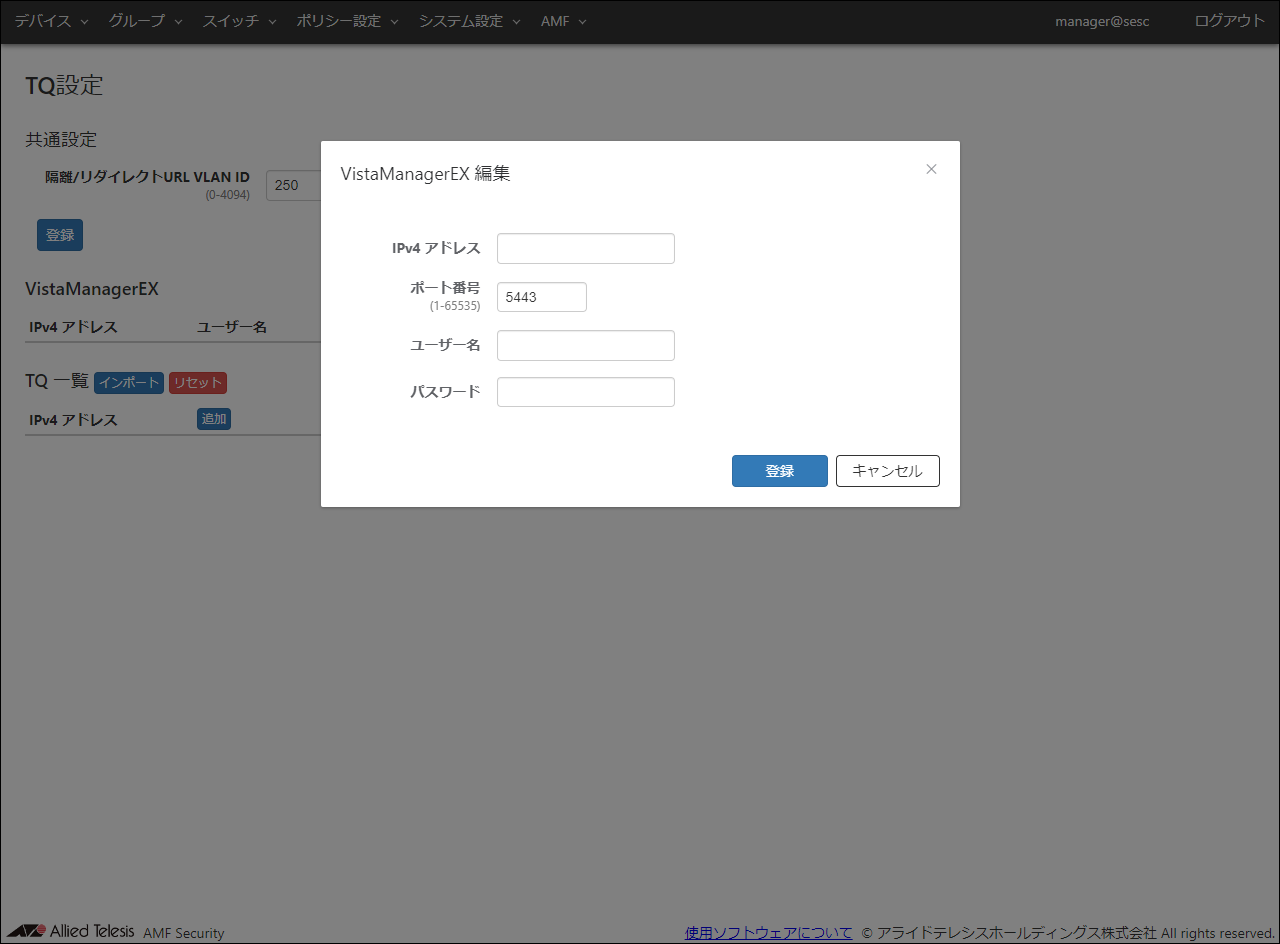

4. VistaManagerEXの「追加」ボタンをクリックします。
   「VistaManagerEX 編集」ダイアログが表示されます。

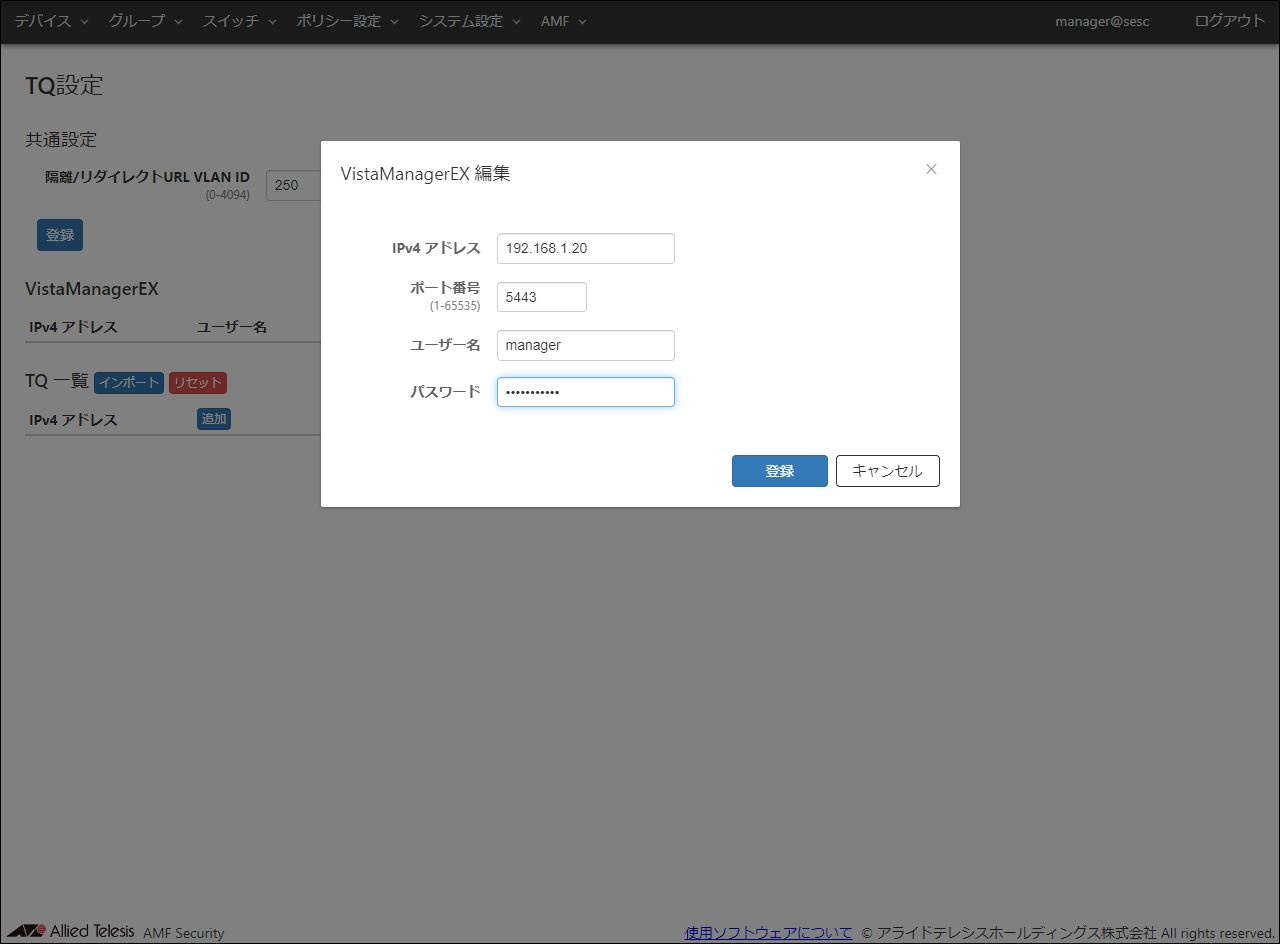

5. Vista Manager EXの情報を設定します。
   次の情報を設定します。


   表 13：設定する情報

   項目名	設定する情報
   Vista Manager EXのIPv4アドレス	192.168.1.20
   AWCプラグインのポート番号	5443
   Vista Manager EXのユーザー名	manager
   Vista Manager EXのパスワード	TopSecret0!

   Note

   AT-VST-APLのAT-Vista Manager EXを使用するため、「Vista Manager EXのIPv4アドレス」にはAWCプラグインのIPv4アドレスを指定します。

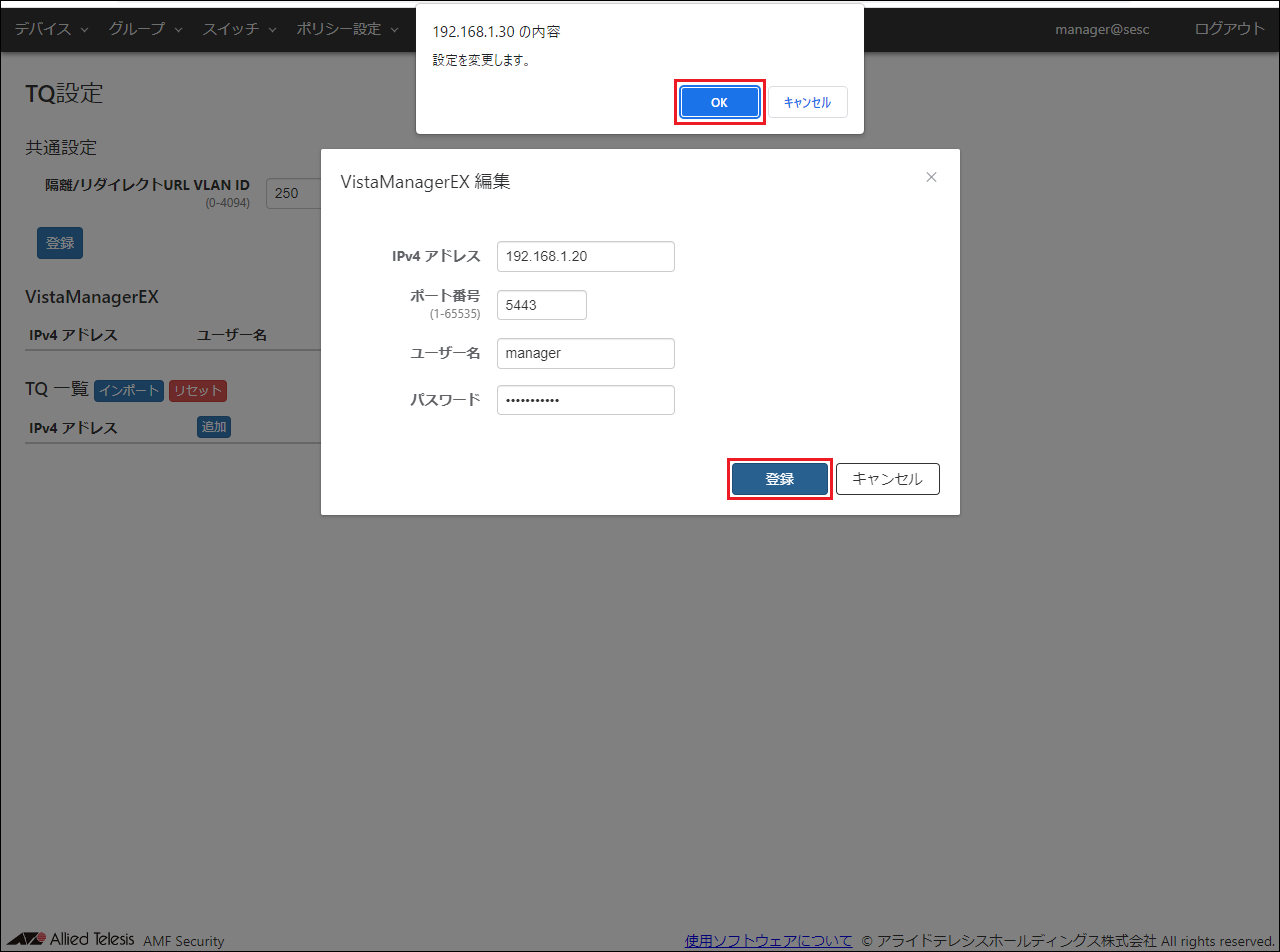

6. 上記の情報を設定後、「登録」ボタンをクリックします。
   確認のダイアログが表示されますので、「OK」ボタンをクリックします。

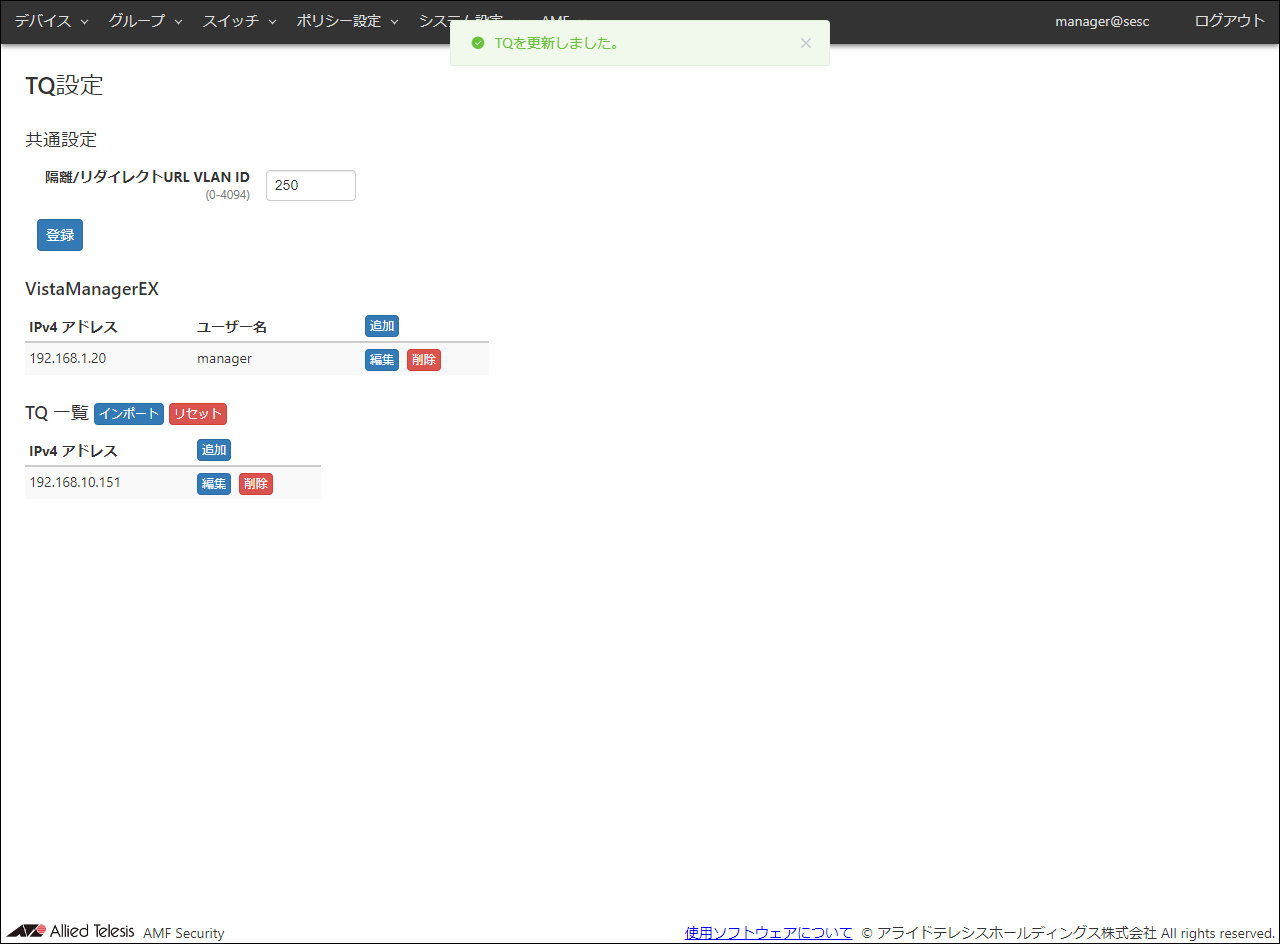

7. TQ 一覧の「追加」ボタンをクリックします。
   「TQ 編集」ダイアログが表示されます。

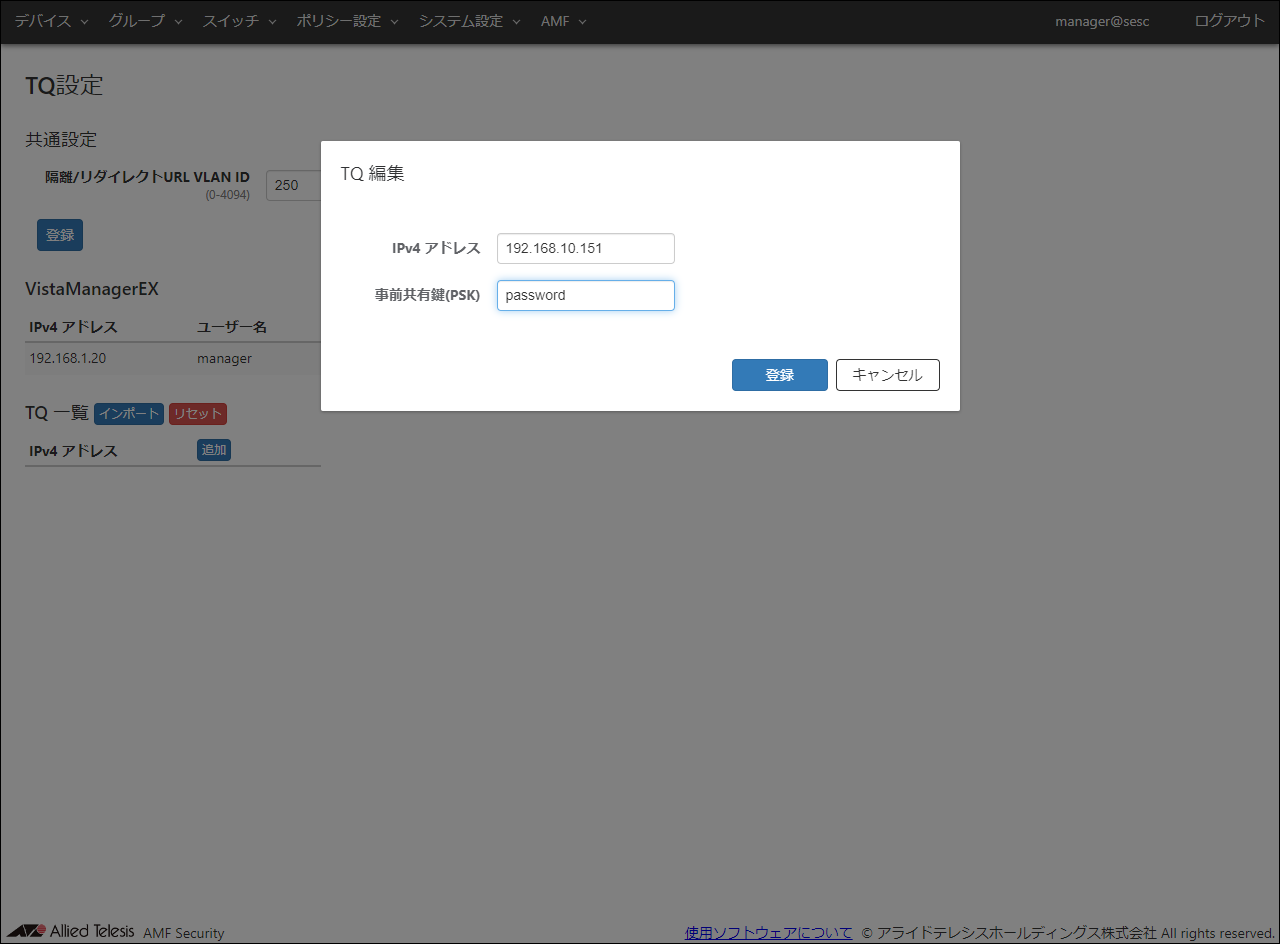

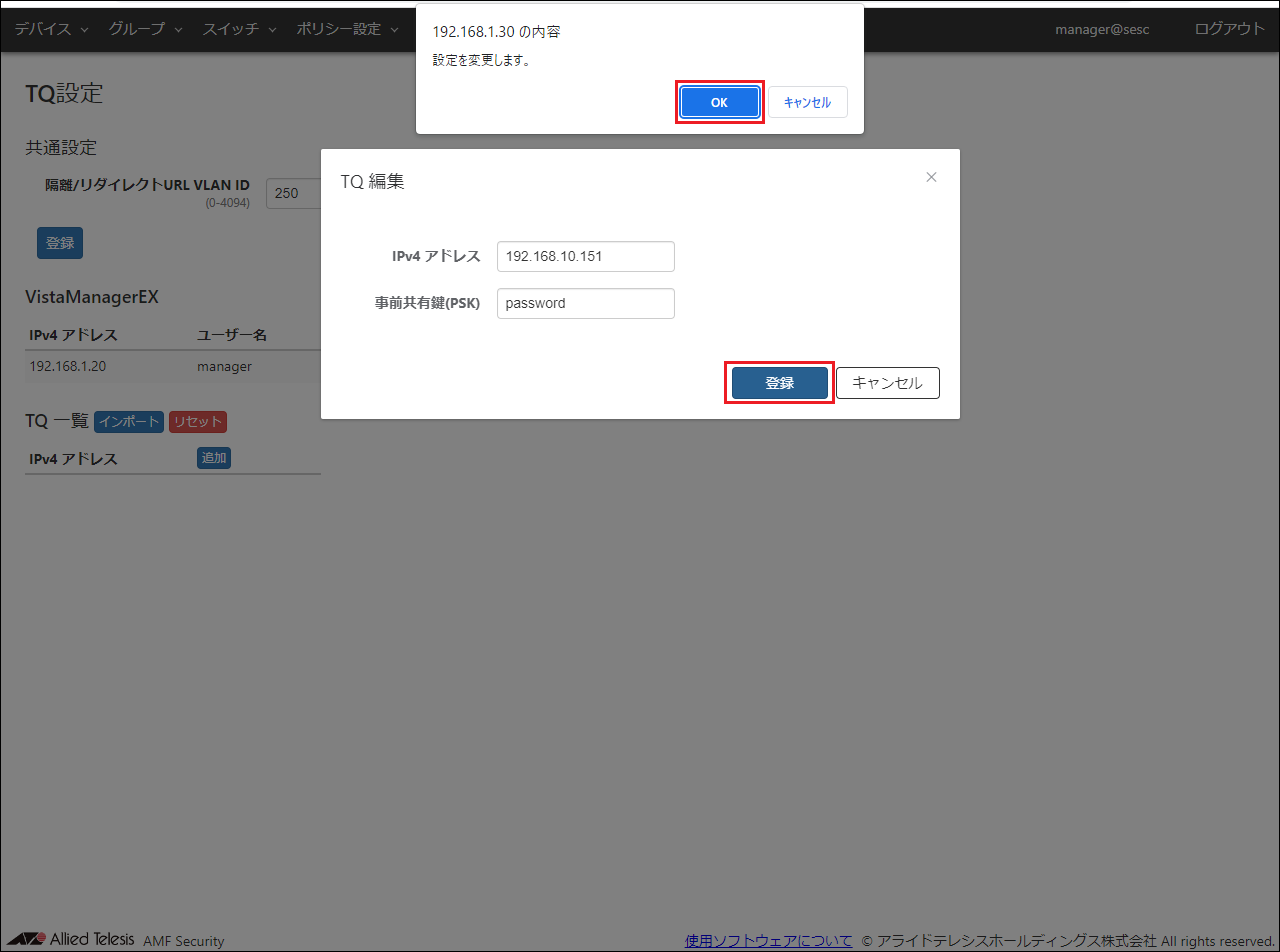

8. TQの情報を設定します。
   次の情報を設定します。


   表 14：設定する情報

   項目名	設定する情報
   TQ5403-1のIPv4アドレス	192.168.10.151
   事前共有鍵(PSK)	password



9. 上記の情報を設定後、「登録」ボタンをクリックします。
   確認のダイアログが表示されますので、「OK」ボタンをクリックします。



10. 1台目のTQと同じ手順で、2台目のTQも設定します。


    表 15：設定する情報

    項目名	設定する情報
    TQ5403-2のIPv4アドレス	192.168.10.152
    事前共有鍵(PSK)	password




    Note

    TQの設定はCSVファイルを使用してインポートすることができます。
    CSVファイルの書式については、リファレンス編「AMF」/「TQ設定」をご参照ください。

    連携アプリケーションの設定

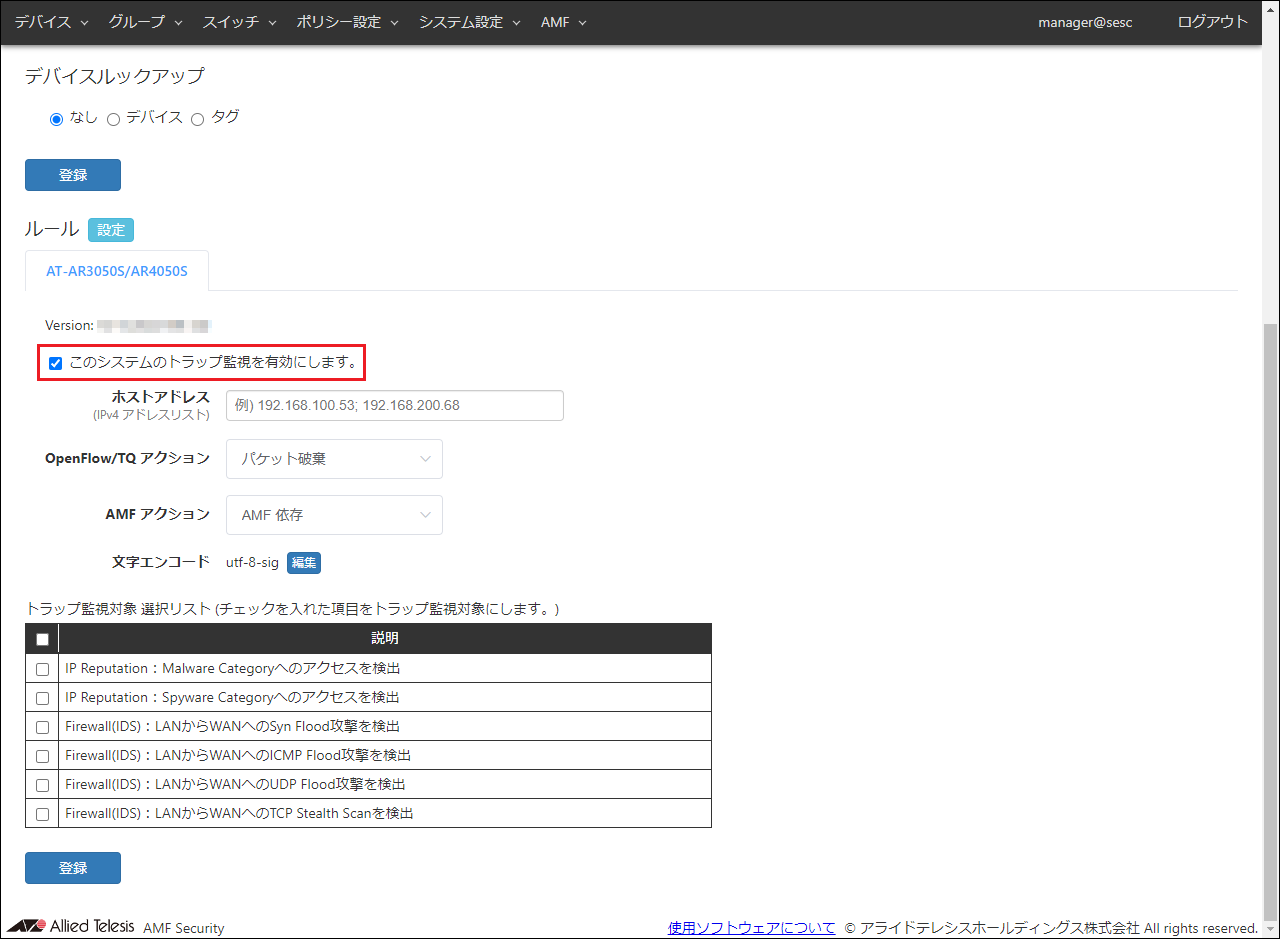

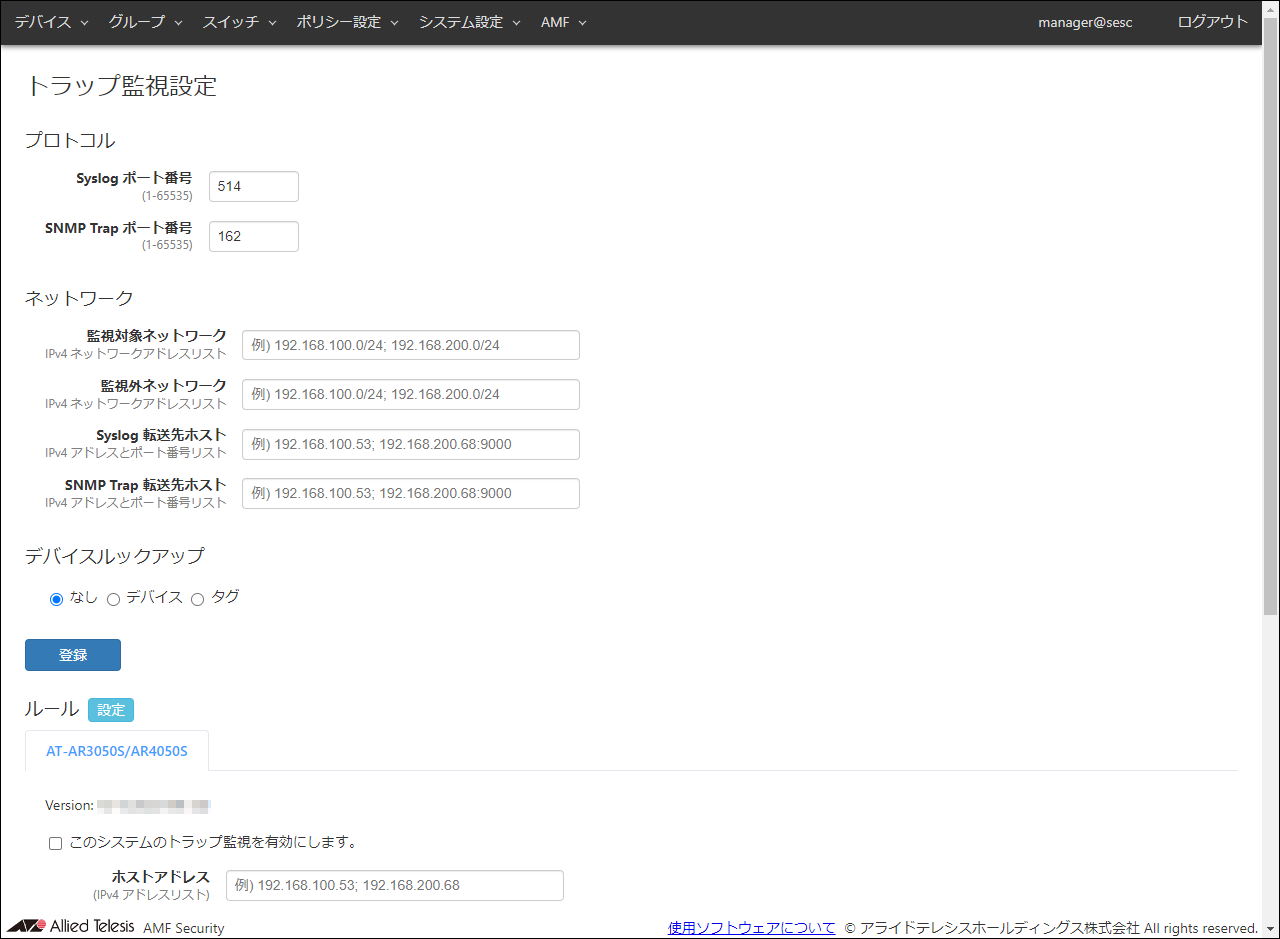

11. 「システム設定」/「トラップ監視設定」画面を表示して、連携するアプリケーションとして使用するAT-AR3050S/AR4050SのUTM関連機能のルールを設定します。


12. ルールで「このシステムのトラップ監視を有効にします。」のチェックボックスにチェックを入れます。

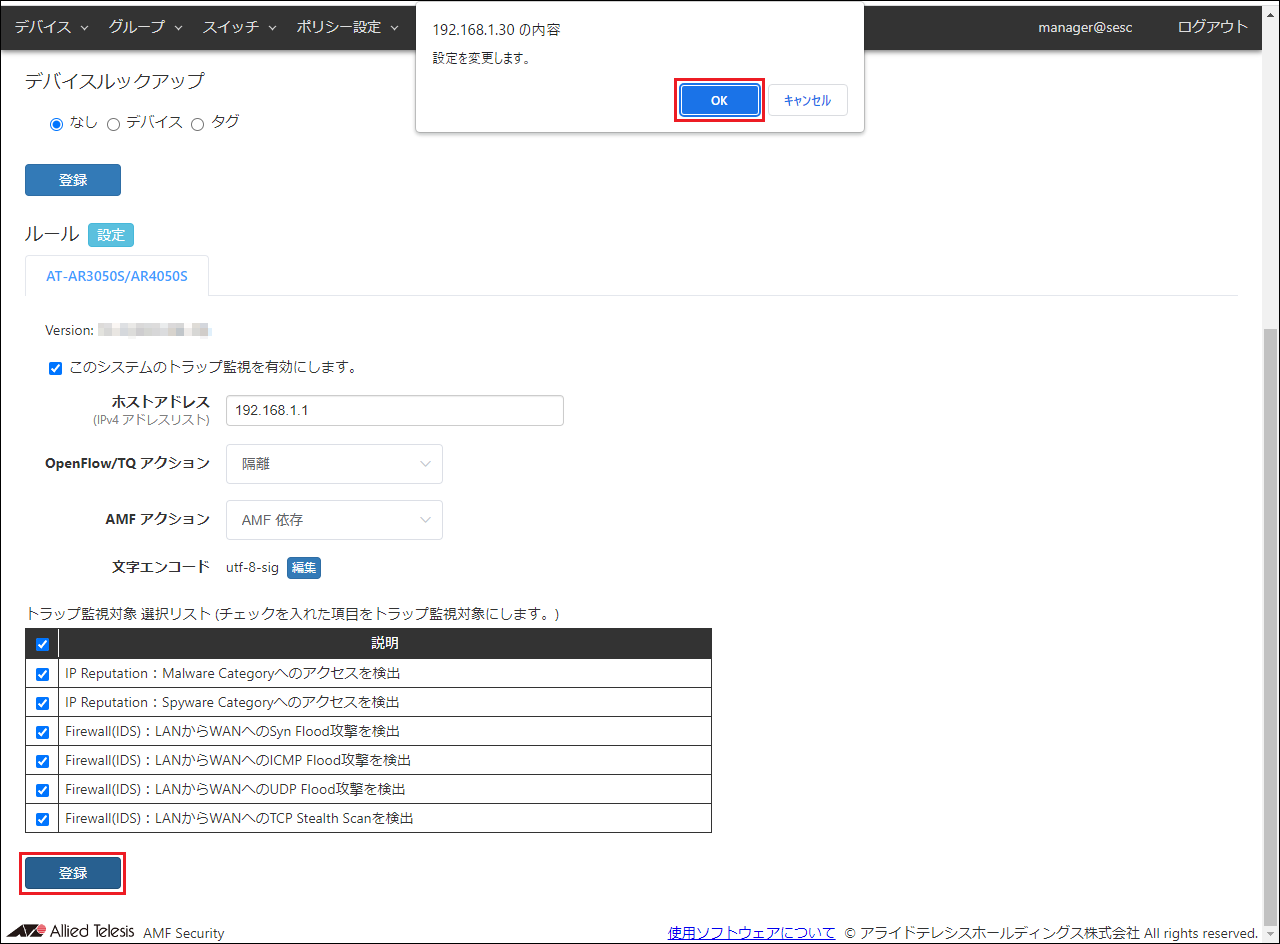

13. ARルーター、アクション、トラップ監視対象の情報を設定します。
    次の情報を設定します。


    表 16：設定する情報

    項目名	設定する情報
    ホストアドレス	192.168.1.1
    OpenFlow/TQ アクション	隔離
    トラップ監視対象 選択リスト	すべてにチェック


    パケット破棄、ログのアクション使用時は、「パケット破棄」、もしくは「ログ」を設定し、リダイレクトURLのアクション使用時は、「リダイレクトURL」を設定してください。なお、リダイレクトURLのアクション使用時は、「リダイレクトURLのアクション使用時の設定」もご参照ください。


    Note

    ホストアドレスは、設定されたIPアドレスからの通知のみを受信する設定です。
    トラップ監視対象は、ここではすべてを対象にしていますが、連携はARルーターで設定されているファイアウォール/UTMになります。
    連携可能な機能については、付録「AT-AR3050S/AT-AR4050Sの設定」をご参照ください。

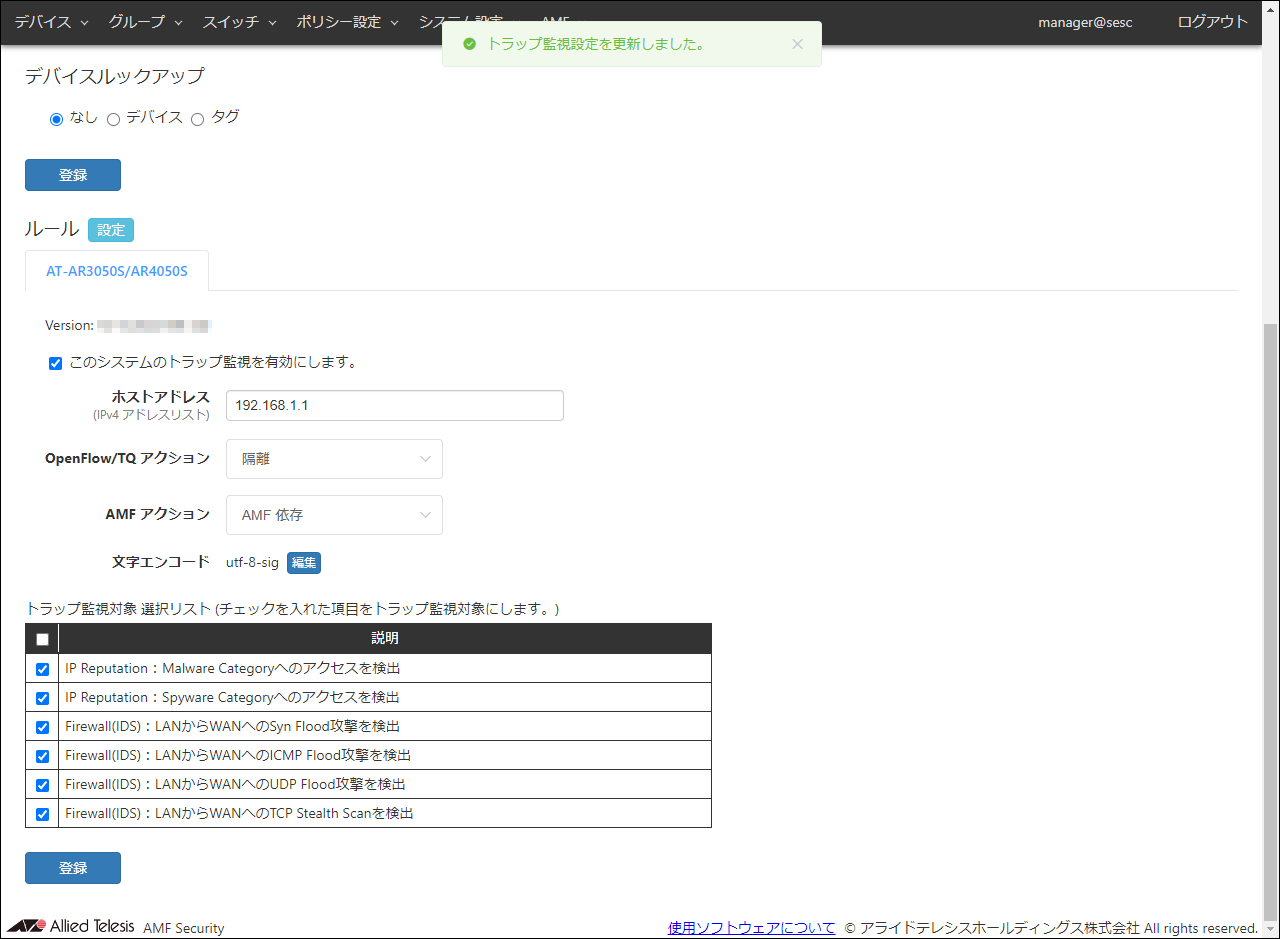

14. 上記の情報を設定後、「登録」ボタンをクリックします。
    確認のダイアログが表示されますので、「OK」ボタンをクリックします。




    認証情報（ポリシー）の登録

15. デバイス（無線端末）の認証情報を登録します。

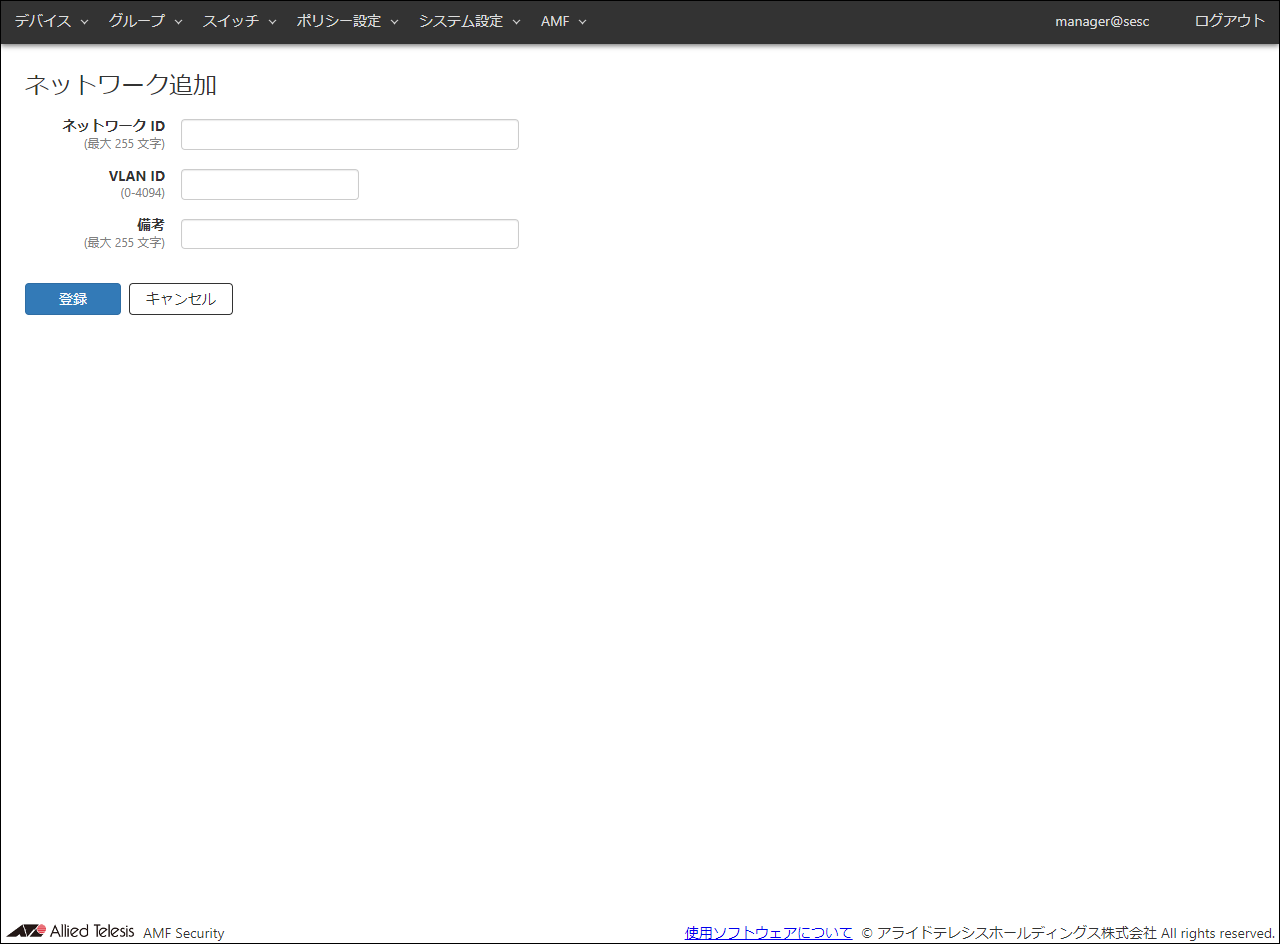

    「ポリシー設定」/「ネットワーク一覧」画面を開き、「ネットワーク追加」ボタンをクリックして、「ネットワーク追加」画面を開きます。


    Note

    TQのVAP(マルチSSID)設定のセキュリティーでWPA エンタープライズを選択しダイナミック VLANを有効にして、WPA エンタープライズ側のRADIUSサーバーから付与されるVLAN IDに無線端末を所属させる場合には、ネットワークのポリシーの設定は不要です。

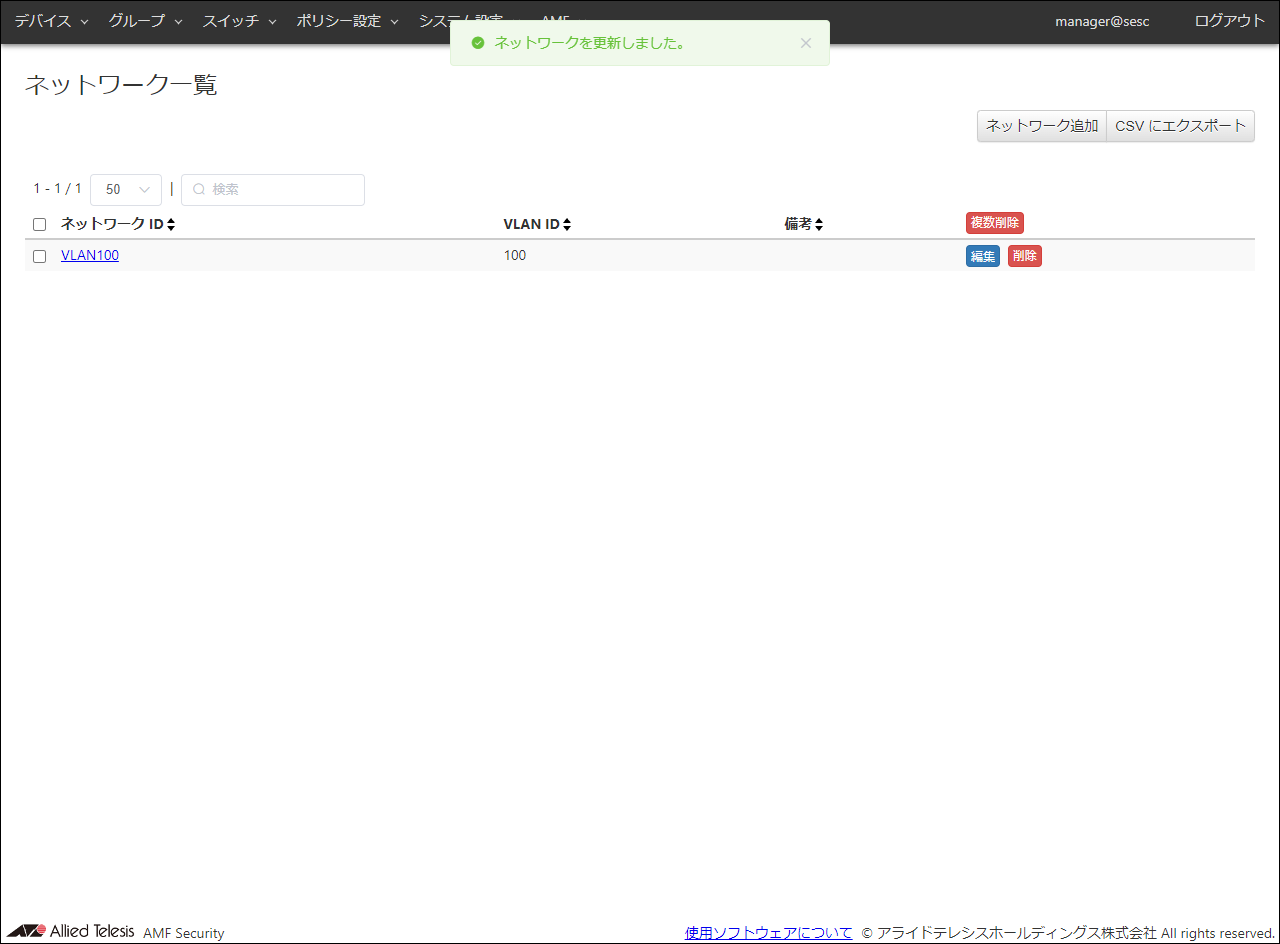

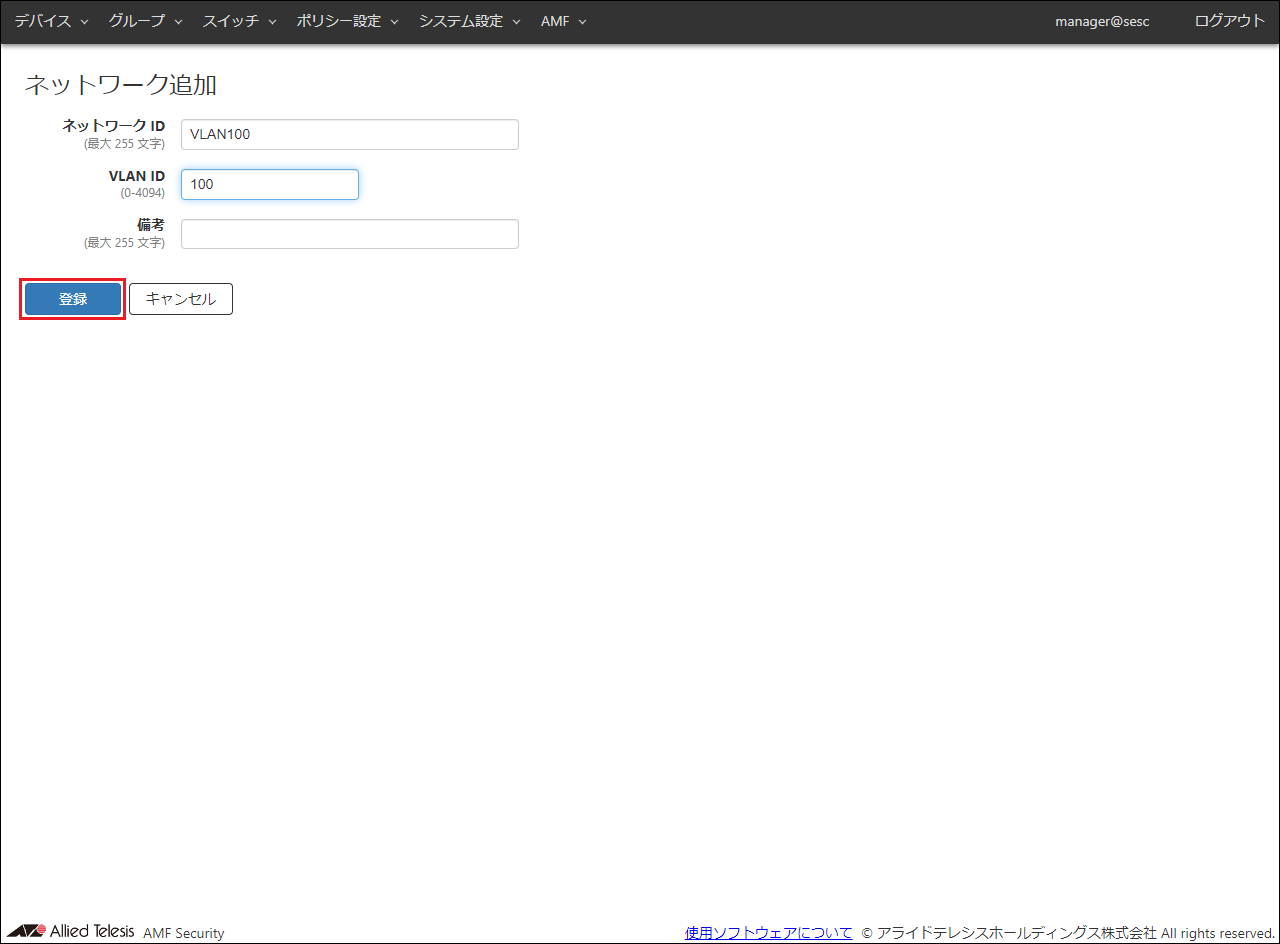

16. VLAN100を登録するため、ネットワーク ID、VLAN IDを次のとおり入力して、「登録」ボタンをクリックします。


    表 17：設定する情報

    項目名	設定する情報
    ネットワーク ID	VLAN100
    VLAN ID	100

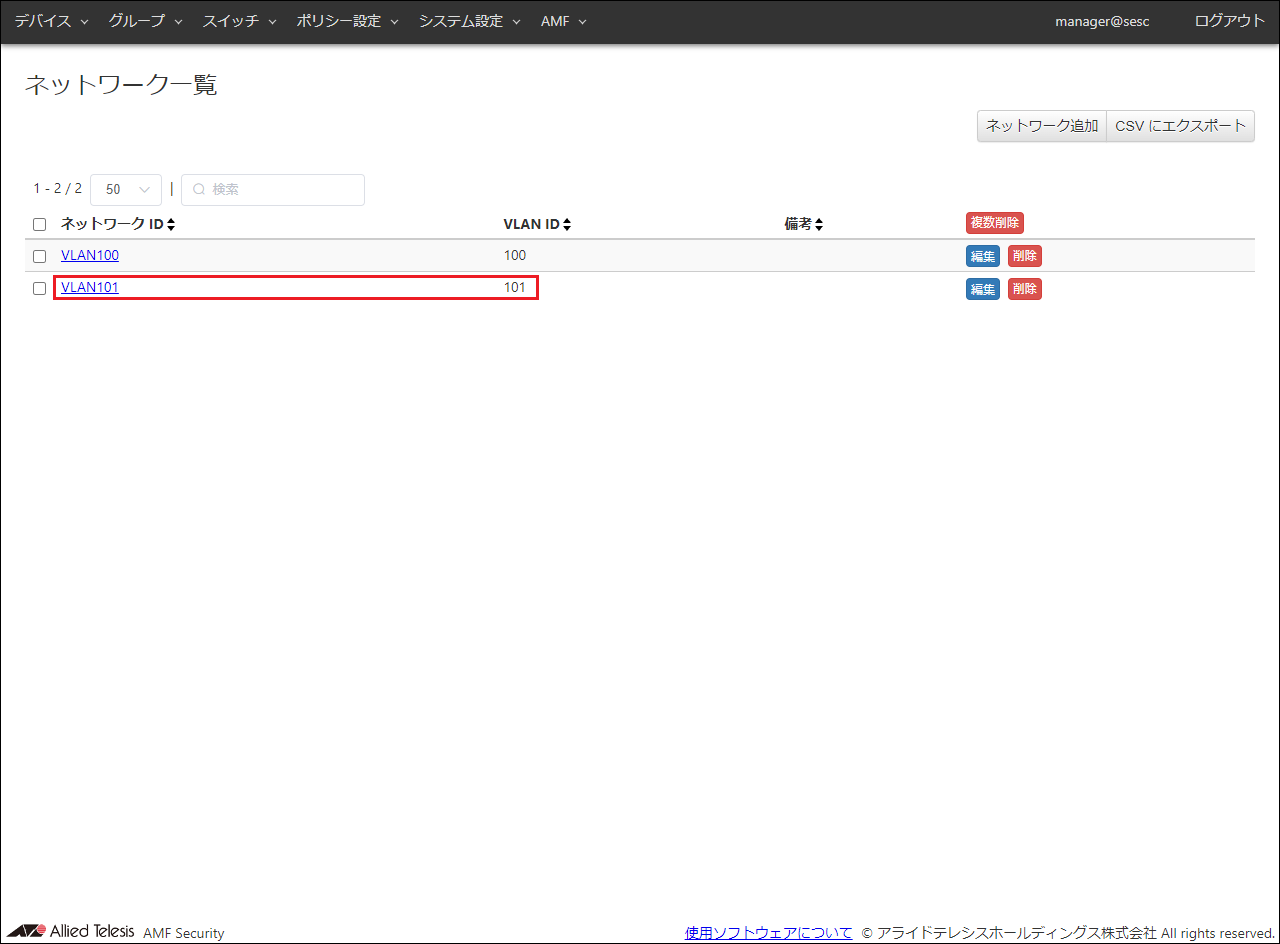

17. VLAN100の登録と同じ手順で、VLAN101を登録します。


    表 18：設定する情報

    項目名	設定する情報
    ネットワーク ID	VLAN101
    VLAN ID	101




    デバイスの登録

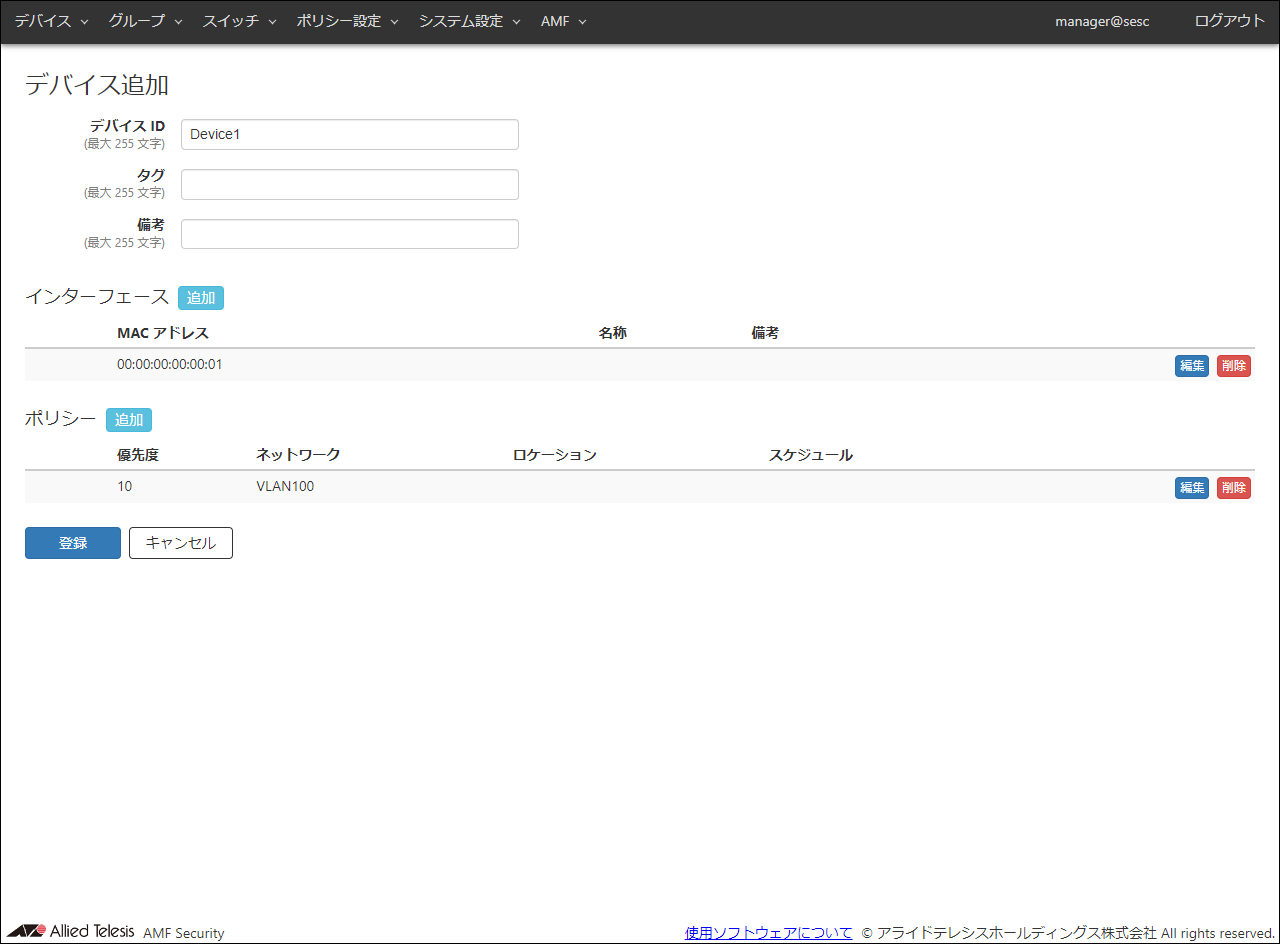

18. デバイスを登録します。

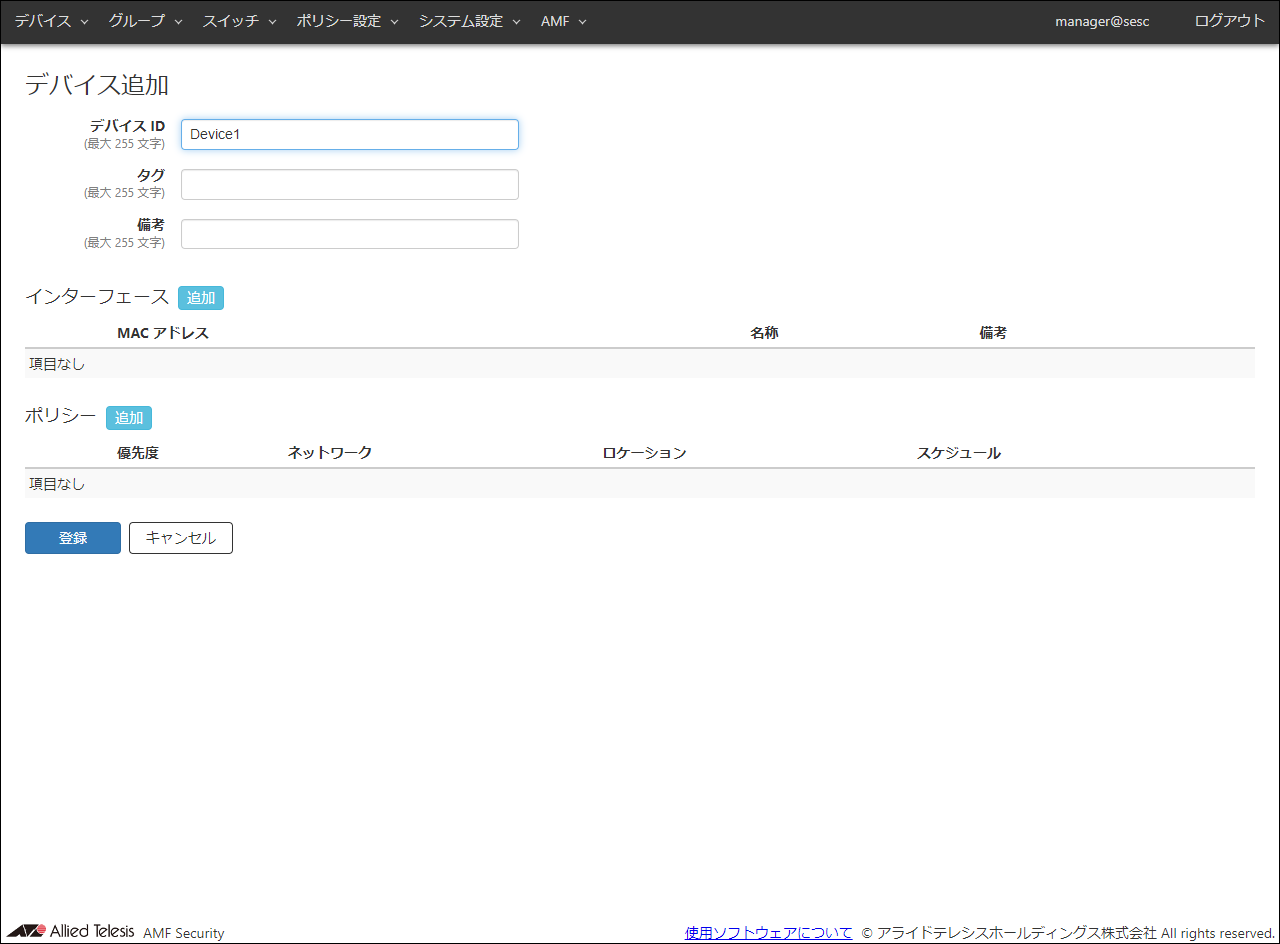

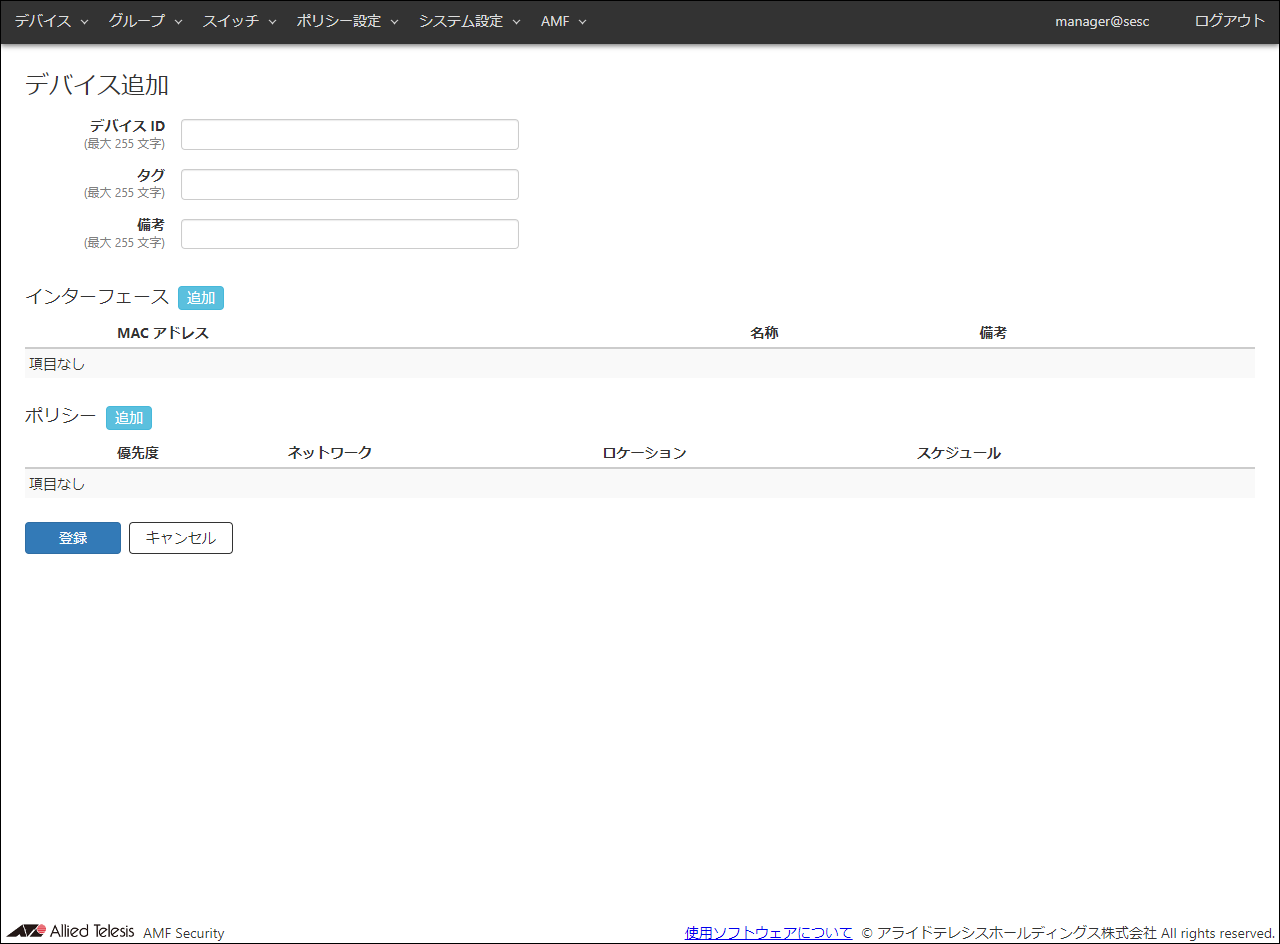

    「デバイス」/「デバイス一覧」画面を開き、「デバイス追加」ボタンをクリックして、「デバイス追加」画面を開きます。


19. 最初に登録するのは「Device1」です。
    デバイス IDに「Device1」を入力します。

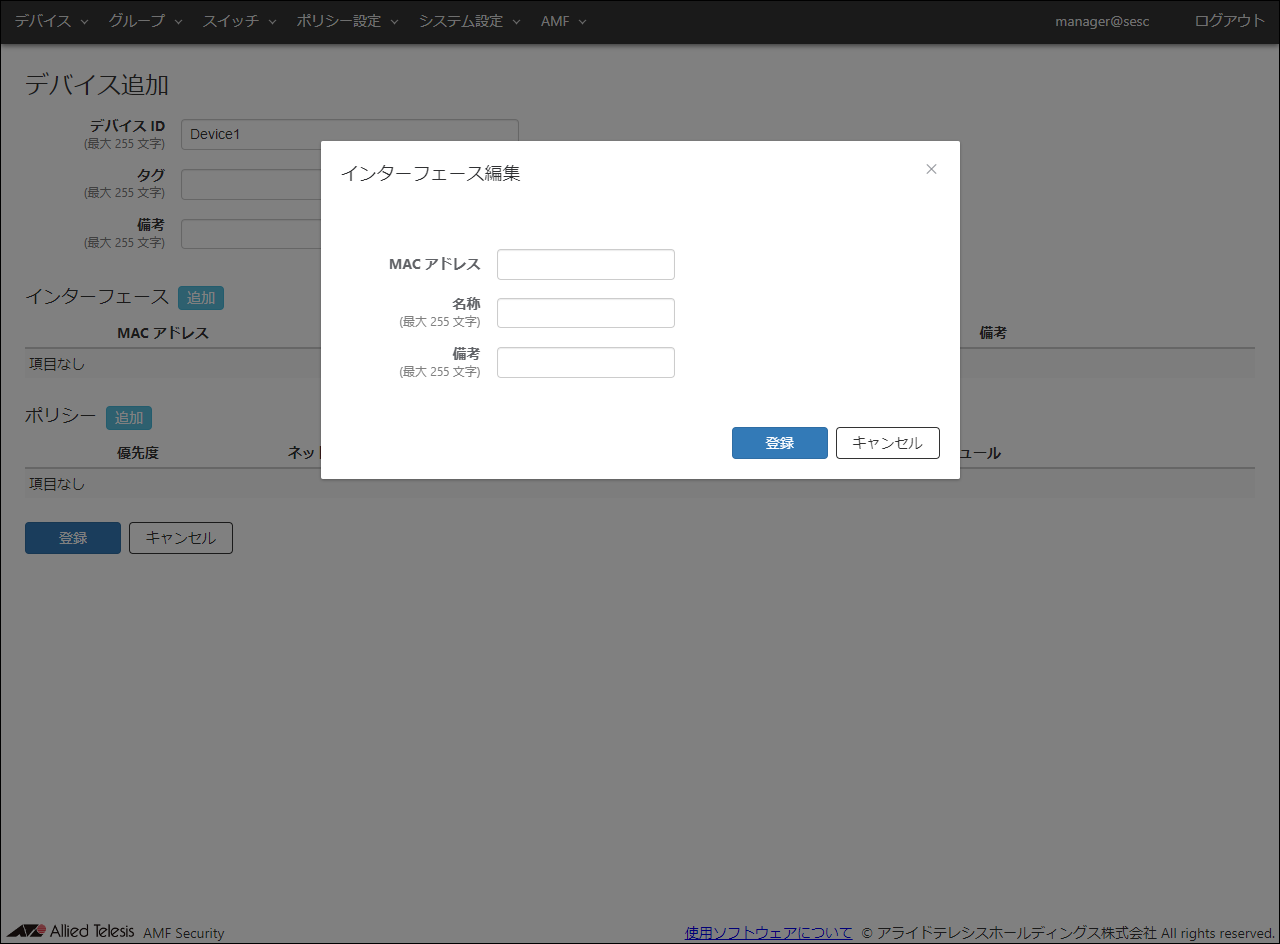

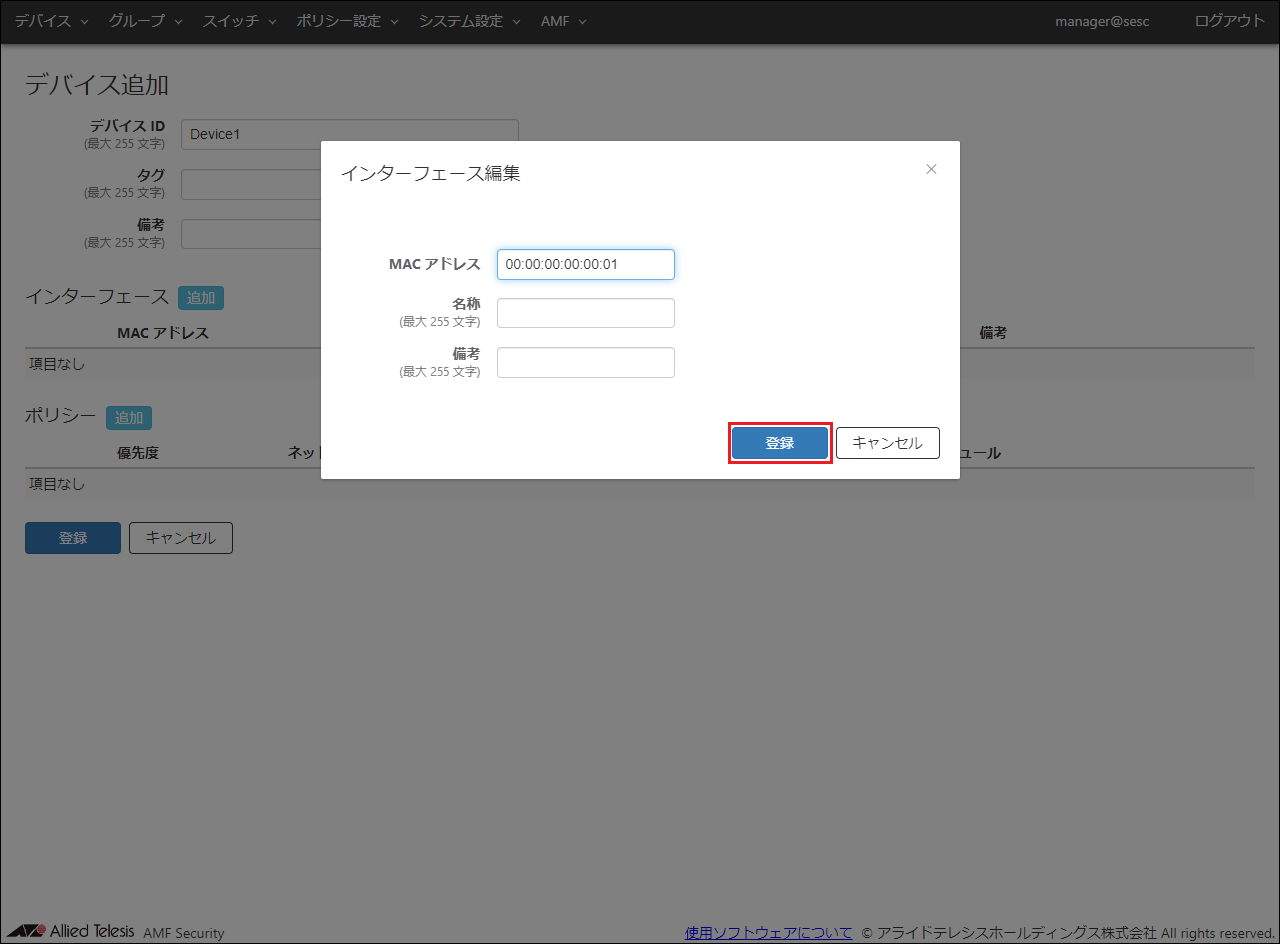

20. デバイス IDを入力したらインターフェース欄の「追加」ボタンをクリックして、「インターフェース編集」ダイアログを開きます。


21. 同ダイアログではデバイスのMACアドレスの「00:00:00:00:00:01」を入力して、「登録」ボタンをクリックします。

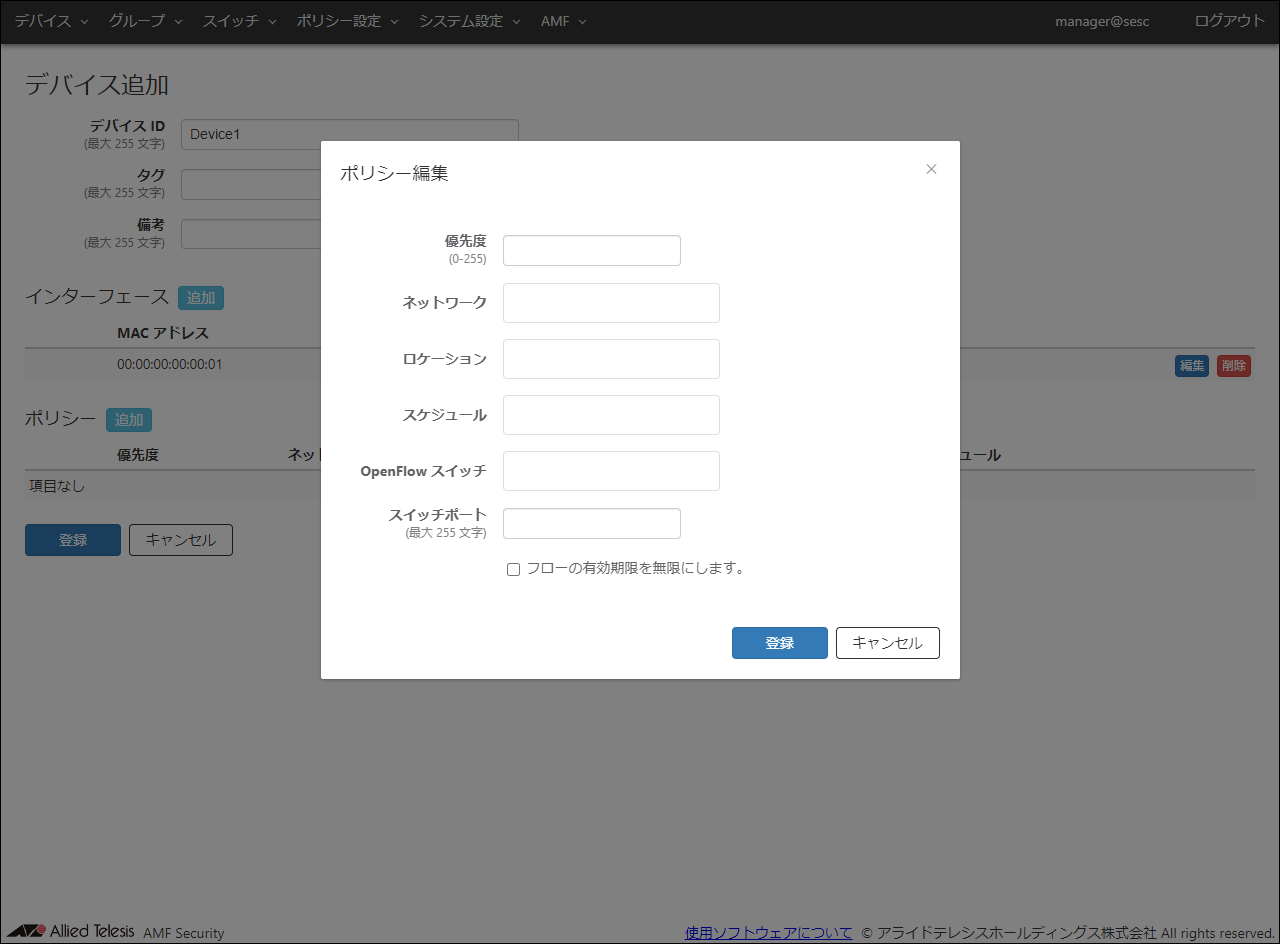

22. 次に、同デバイスにアサインするネットワークを指定するため、ポリシー欄の「追加」ボタンをクリックして、「ポリシー編集」ダイアログを開きます。


    Note

    TQのVAP(マルチSSID)設定のセキュリティーでWPA エンタープライズを選択しダイナミック VLANを有効にして、WPA エンタープライズ側のRADIUSサーバーから付与されるVLAN IDに無線端末を所属させる場合には、ポリシーの設定は不要です。



23. 同ダイアログでは、ドロップダウンリストからアサインするネットワーク「VLAN100」を選択し、優先度「10」を入力して、「登録」ボタンをクリックします。

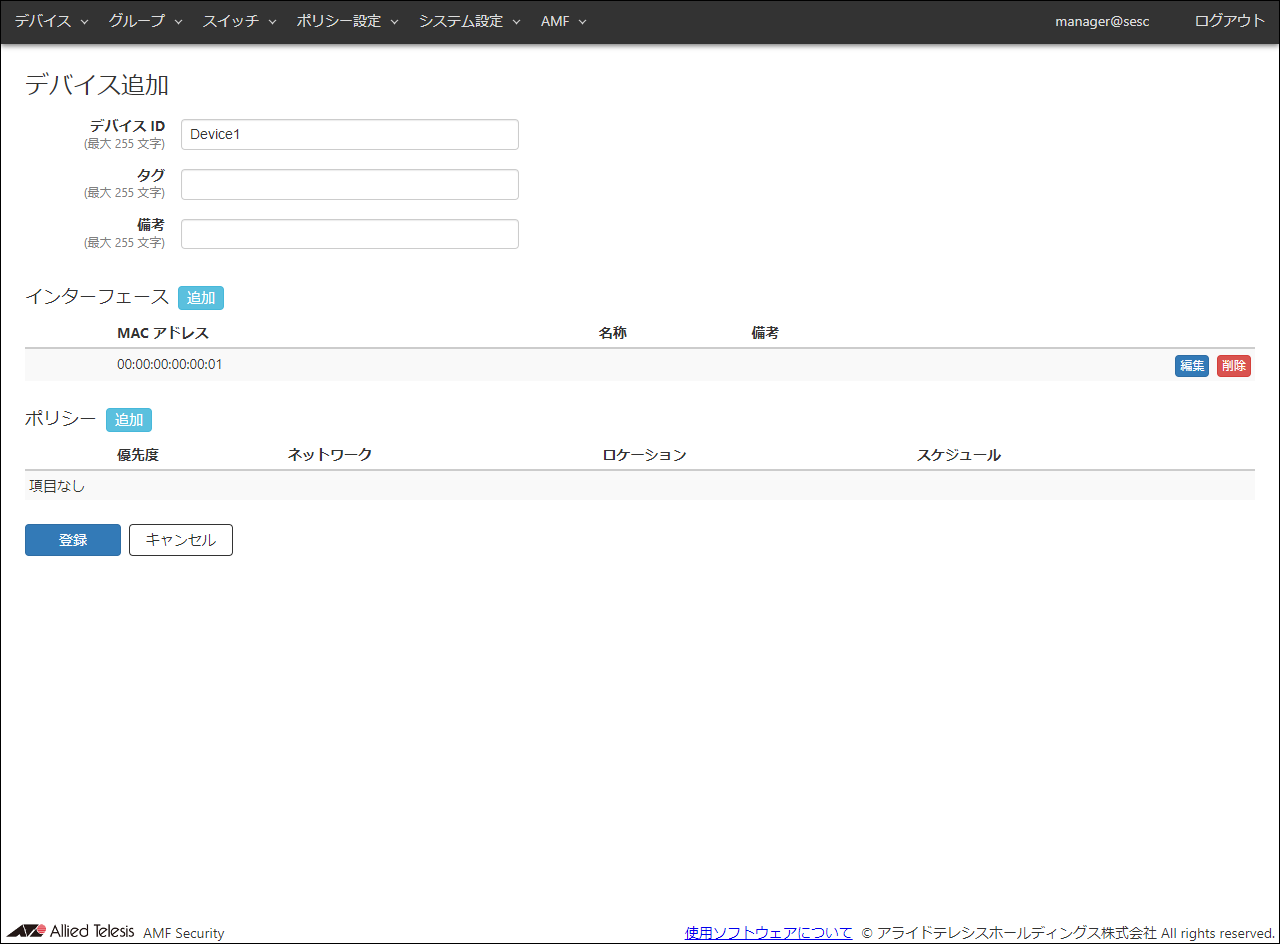

24. デバイス IDの入力と、インターフェース、ポリシーの追加が完了したら、「登録」ボタンをクリックします。

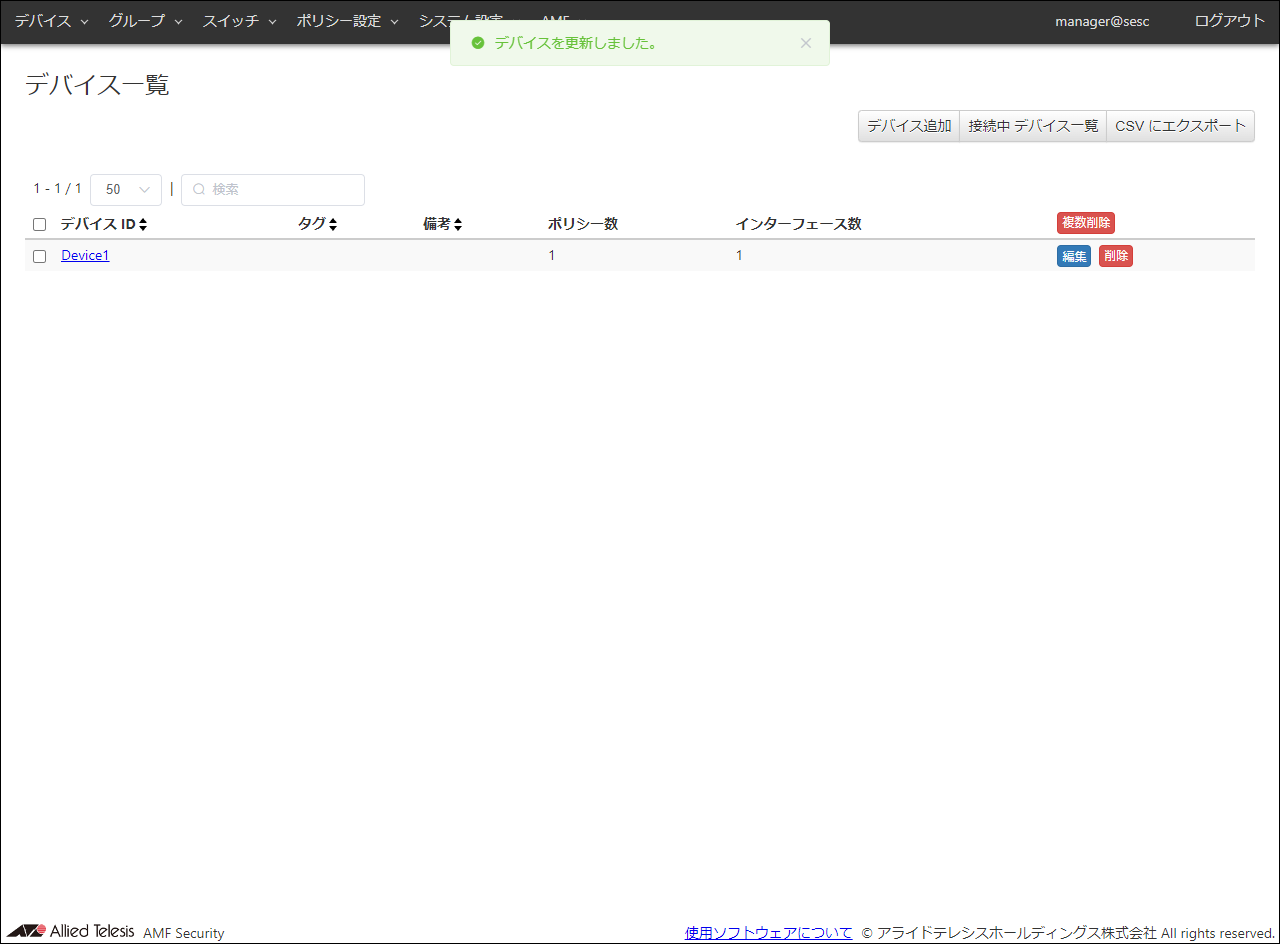

    「デバイス」/「デバイス一覧」画面に戻ります。

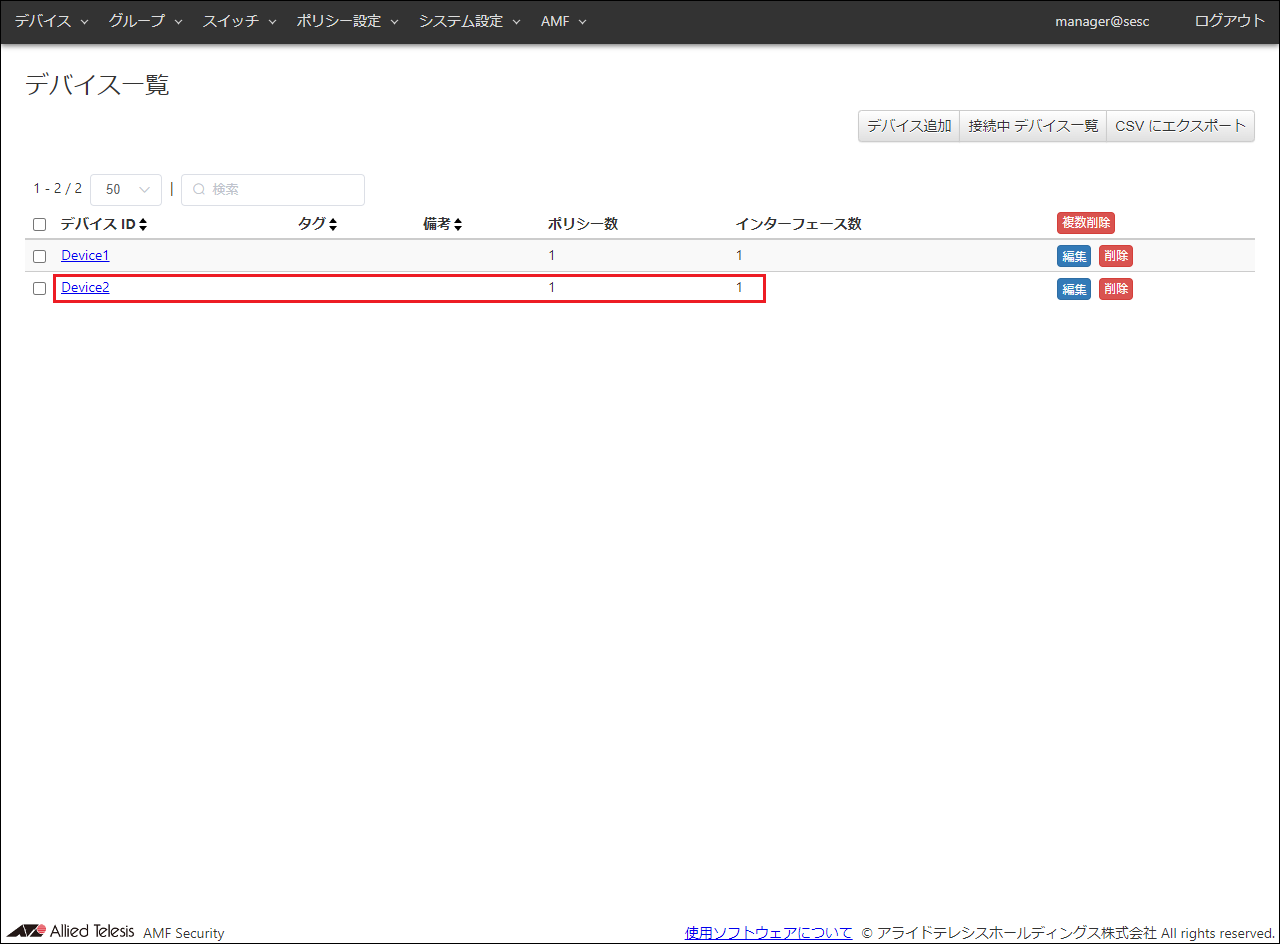

25. 「Device1」の登録と同じ手順で、「Device2」を登録します。


    表 19：設定する情報

    項目名	設定する情報
    デバイス ID	Device2
    インターフェース	00:00:00:00:00:02
    ポリシー 優先度	10
    ポリシー ネットワーク	VLAN101




ARルーターの設定

1. logコマンドでUTM関連機能で検知された脅威情報を、syslogメッセージでAMF Securityに送信する設定を行います。
   syslogメッセージの送信元IPv4アドレスは、vlan1インターフェースに設定されているIPv4アドレスを指定します。

   log host 192.168.1.30 ↓
   log host 192.168.1.30 level informational facility local5 ↓
   log host source vlan1 ↓


   Note

   log date-formatコマンドで設定するログの日時フォーマットは、default, iso のどちらの設定でも動作可能です。

リダイレクトURLのアクション使用時の設定

AWCプラグインの設定

AMF Securityの設定

• 「AMF」/「TQ設定」

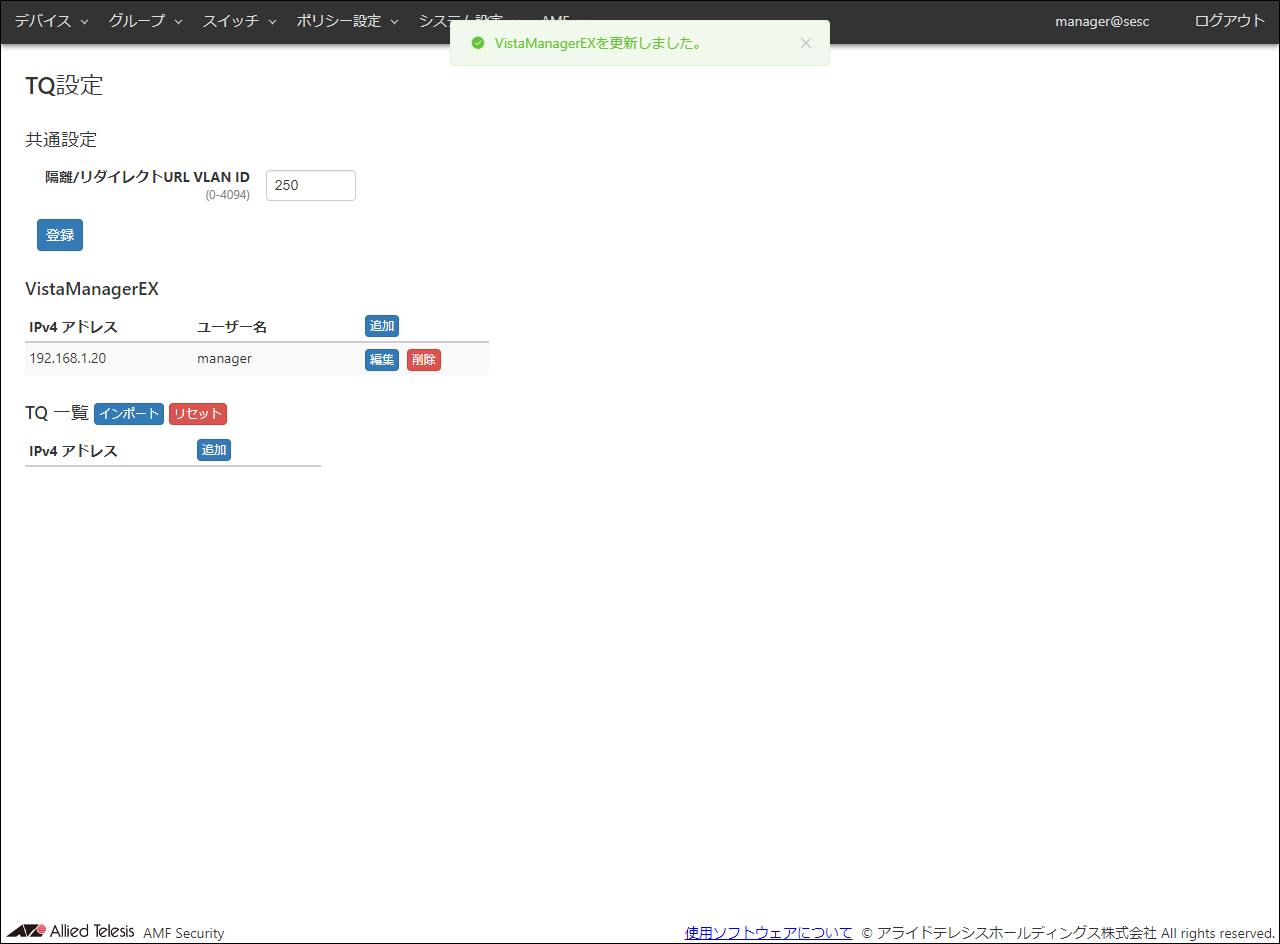

• 「システム設定」/「トラップ監視設定」/「ルール」

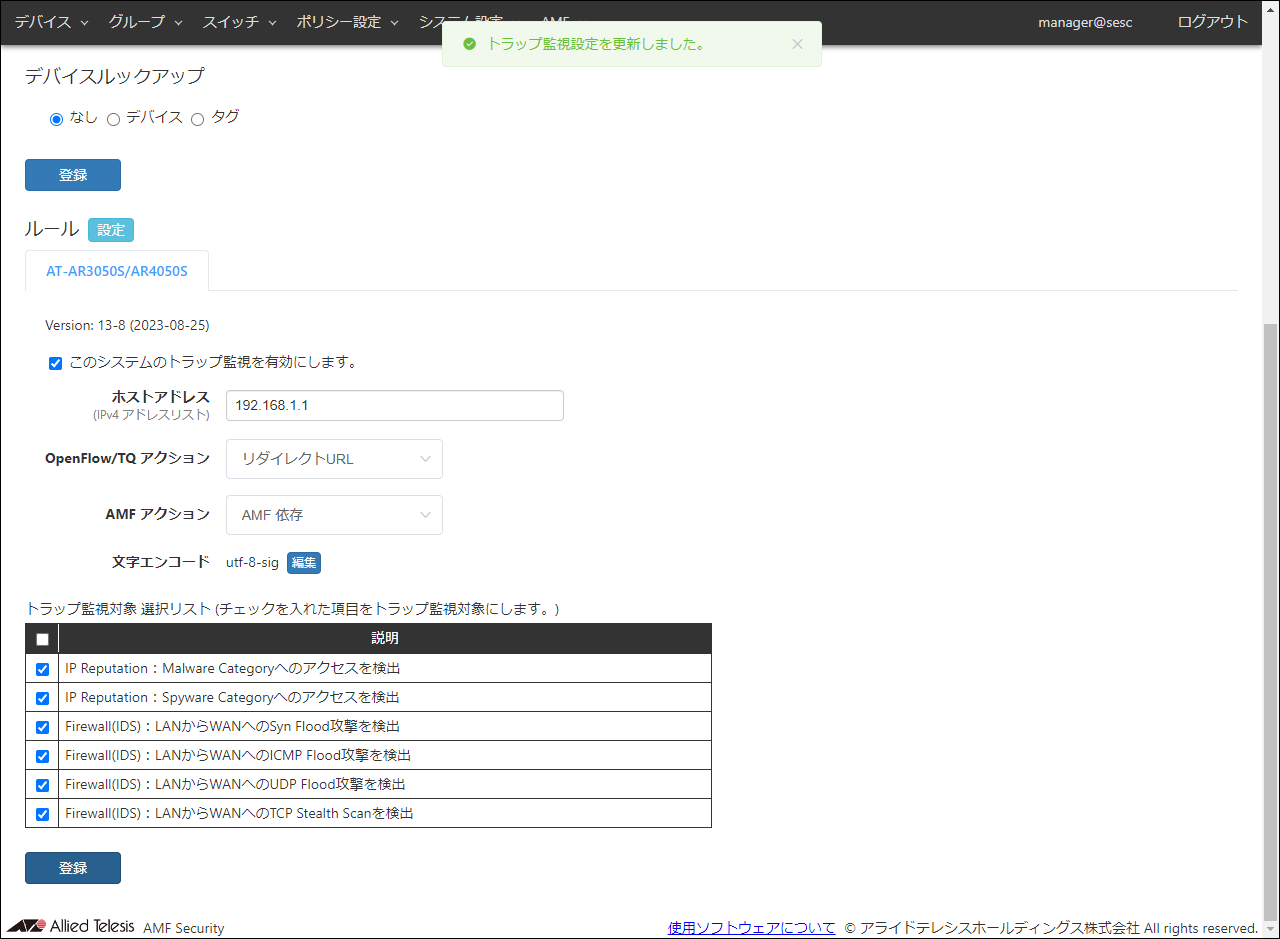

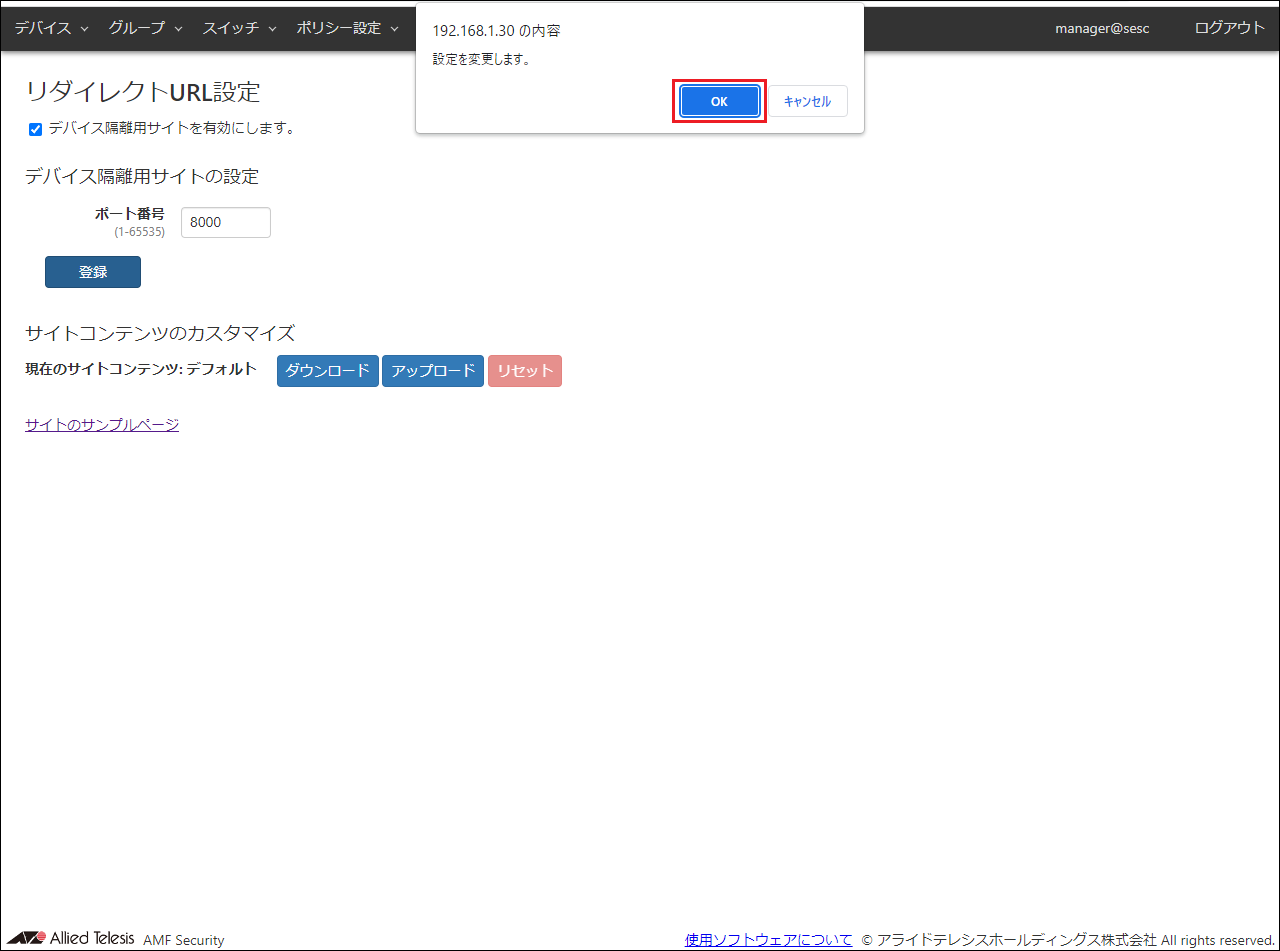

• 「AMF」/「リダイレクトURL設定」

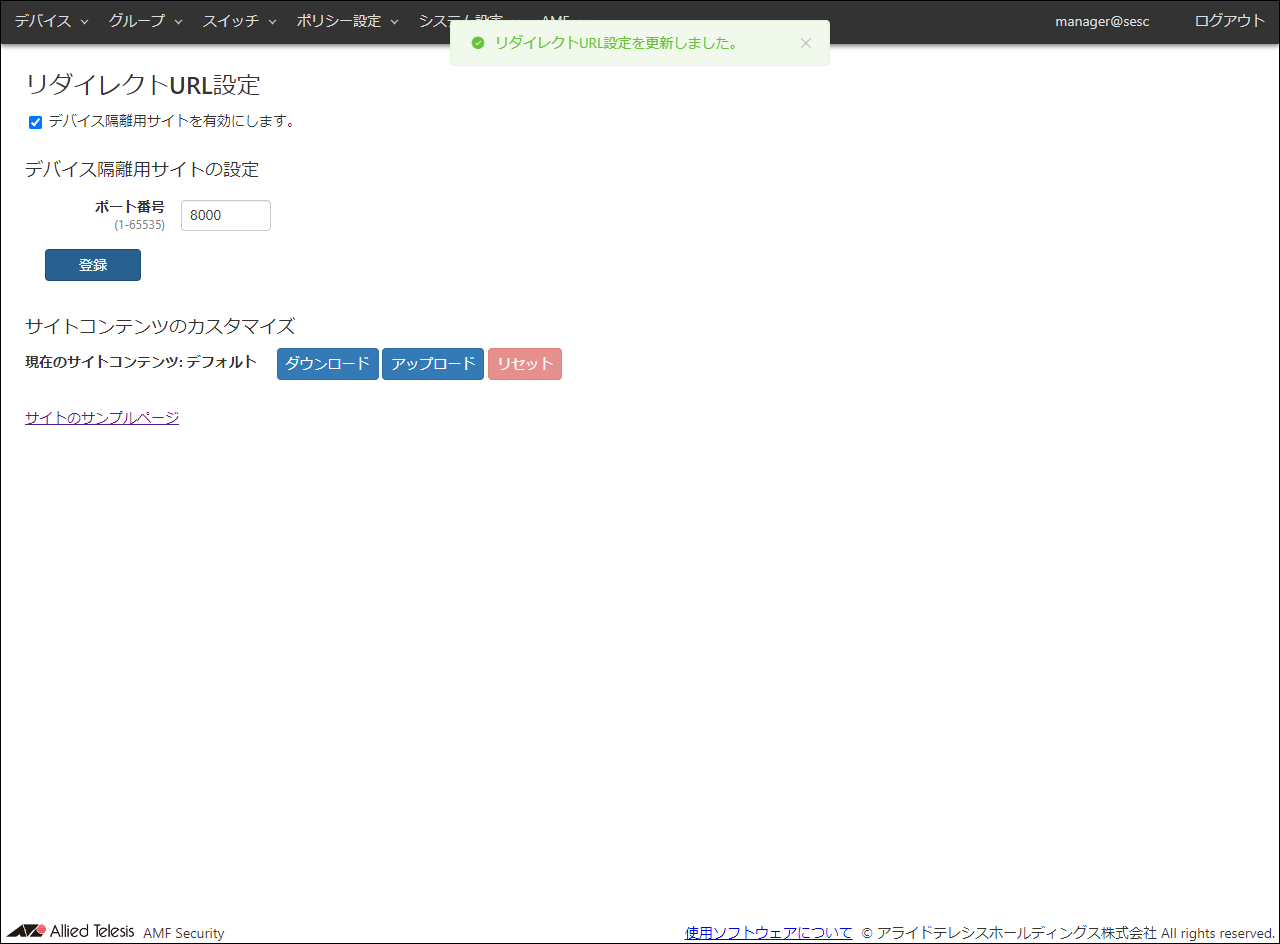

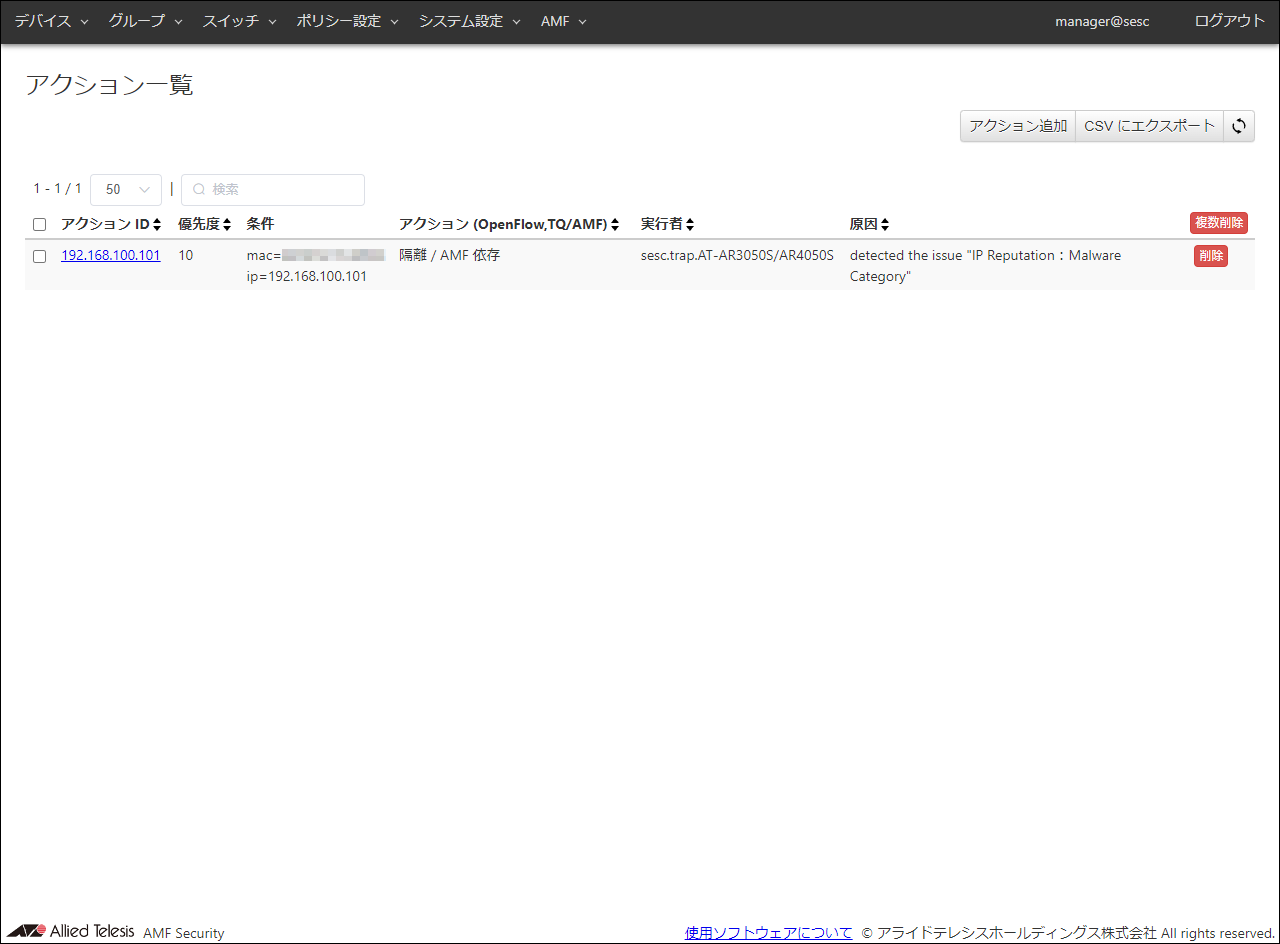

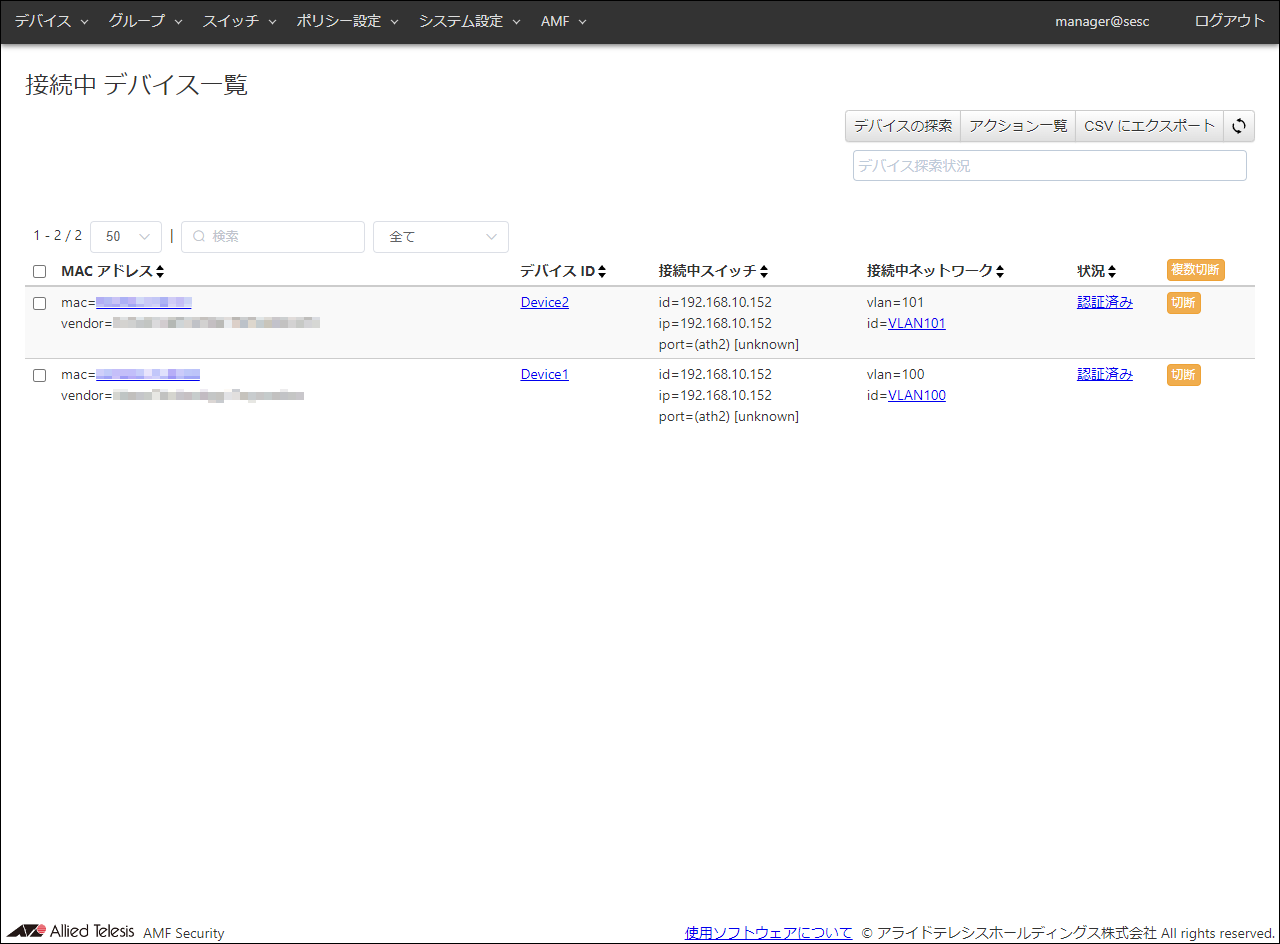

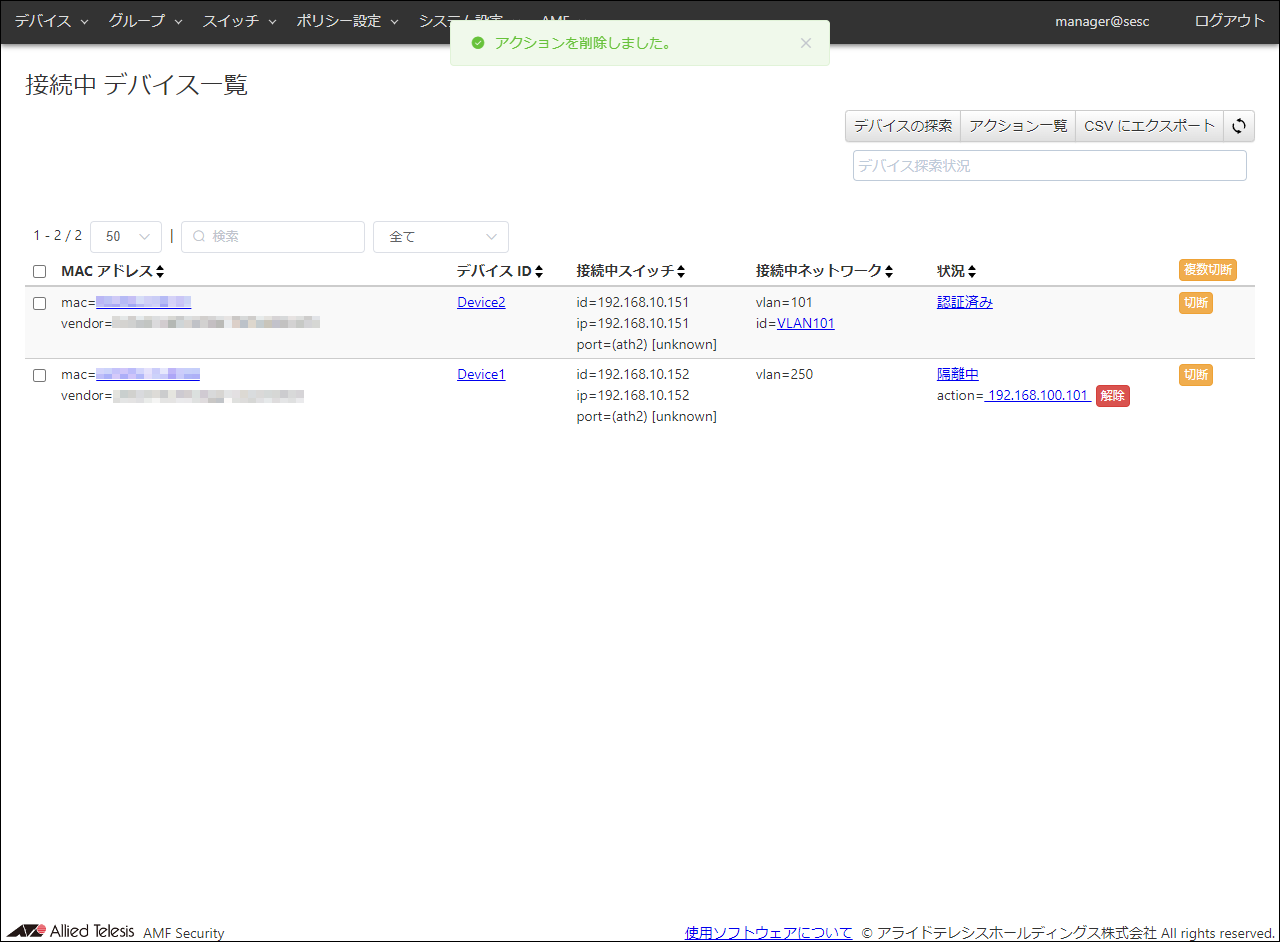

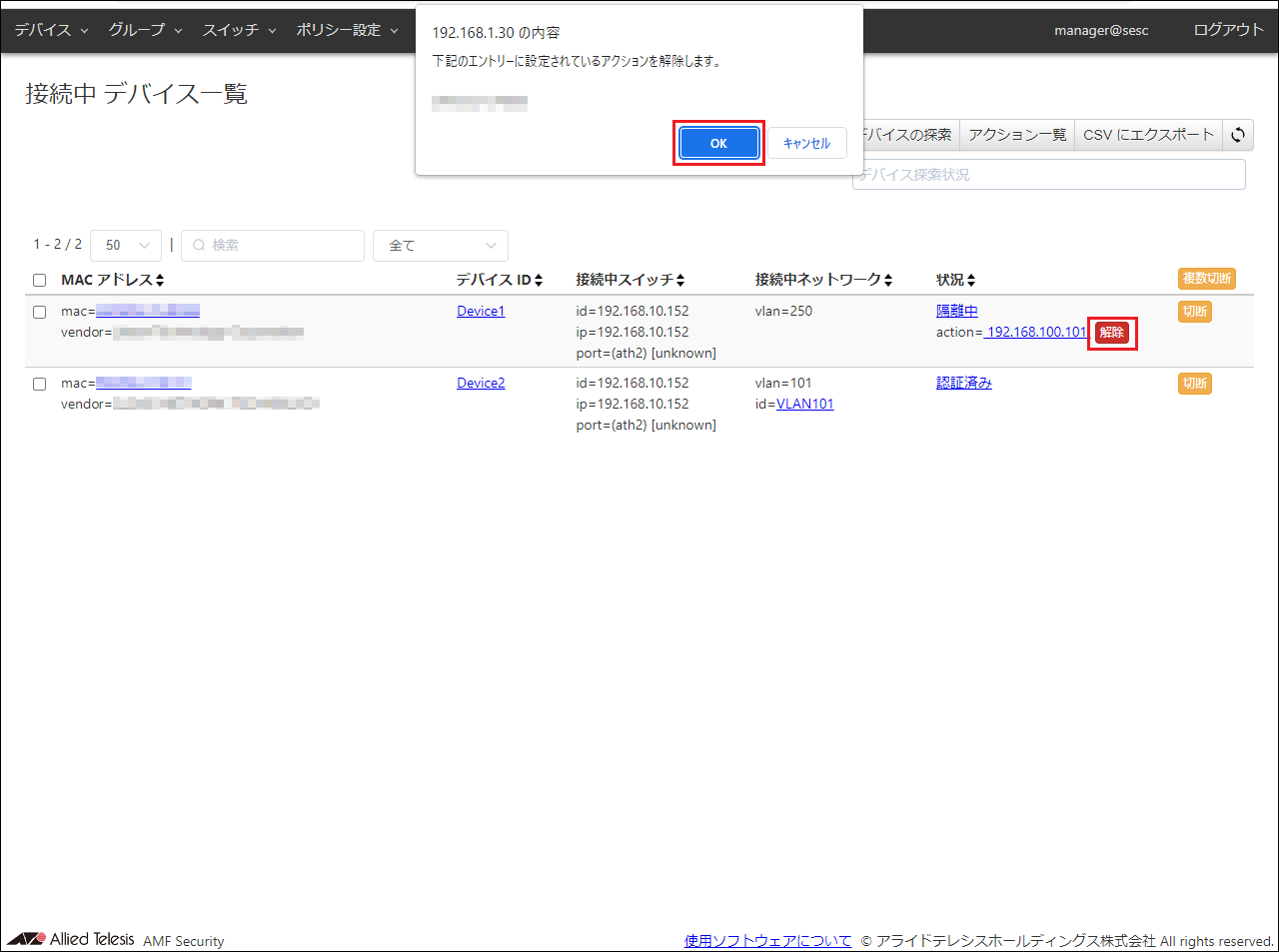

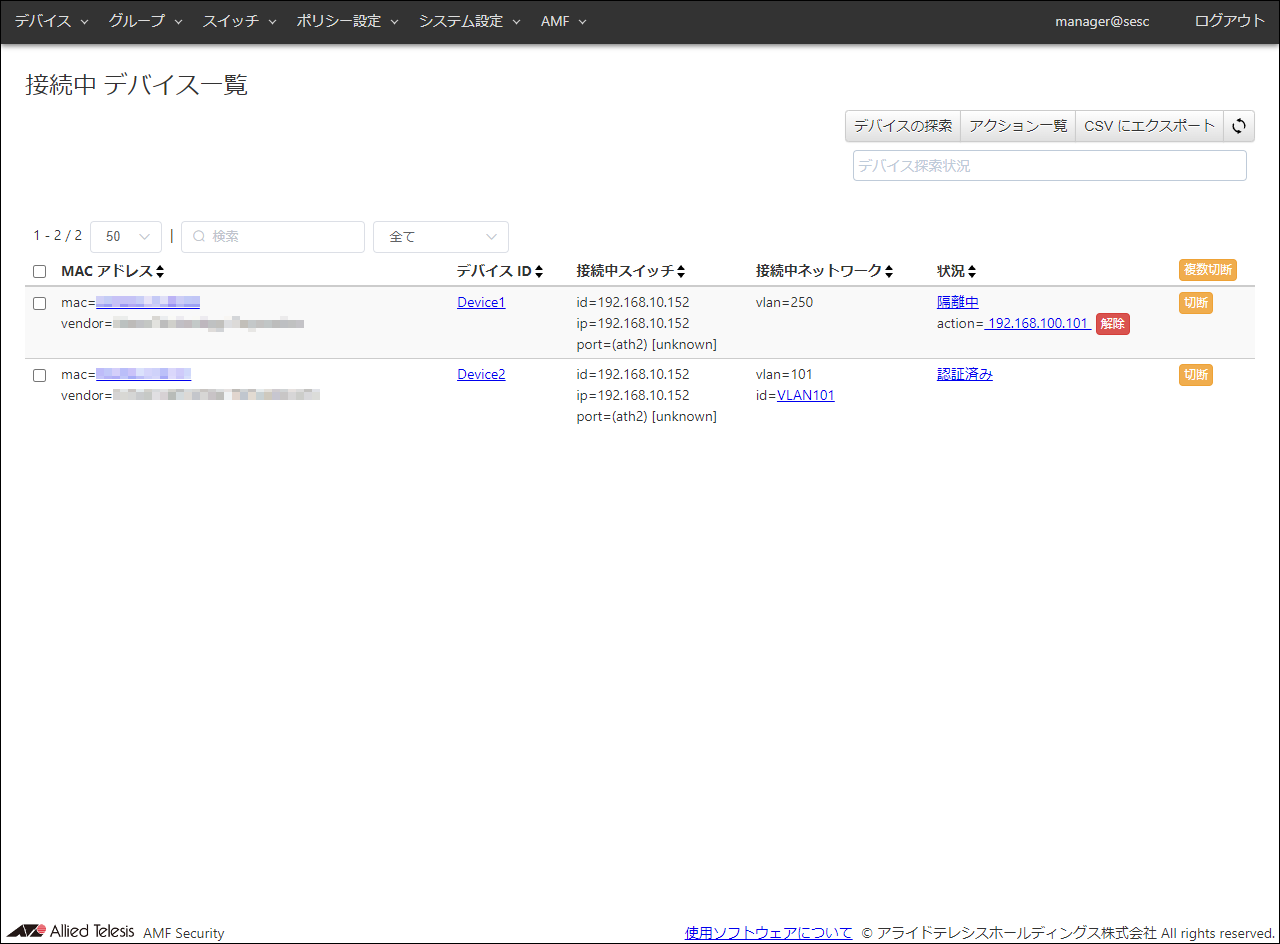

表示例
