画面リファレンス / ネットワークツリー / サブネット

サブネットの一覧

サブネットの詳細

ノード属性

サブネットの作成

サブネットの更新

サブネットの一覧表示、作成、詳細の表示、設定の変更を行います。

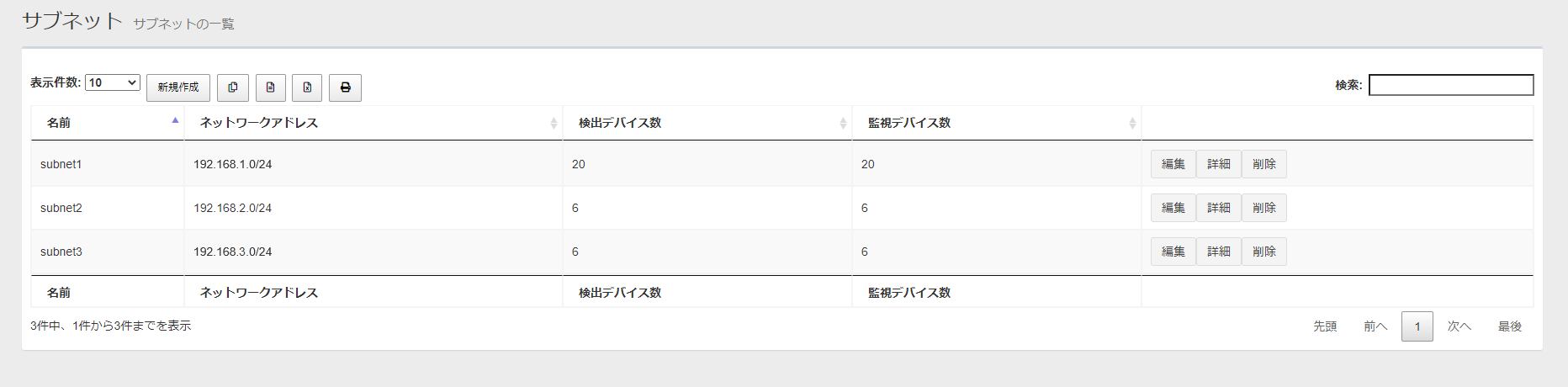

サブネットの一覧

SNMPプラグインに登録されたサブネットの一覧を表示します。

表 1：サブネットの一覧

項目名	説明
表示件数	一覧のページに表示するサブネットの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	サブネットを新しく登録します。
クリップボードにコピー	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、タブ区切りテキスト形式でクリップボードに保存します。サブネットの一覧をテキストエディタにコピーしたい場合などに使います。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたサブネットの名前を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
「編集」ボタン	該当のサブネットの「サブネットの更新」画面を開きます。
「詳細」ボタン	該当のサブネットの「サブネットの詳細」画面を開きます。
「削除」ボタン	「サブネットの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの一覧」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。先頭先頭ページを表示します。前へ現在の表示ページの1つ前のページを表示します。ページ番号数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。次へ現在の表示ページの1つ次のページを表示します。最後最終ページを表示します。

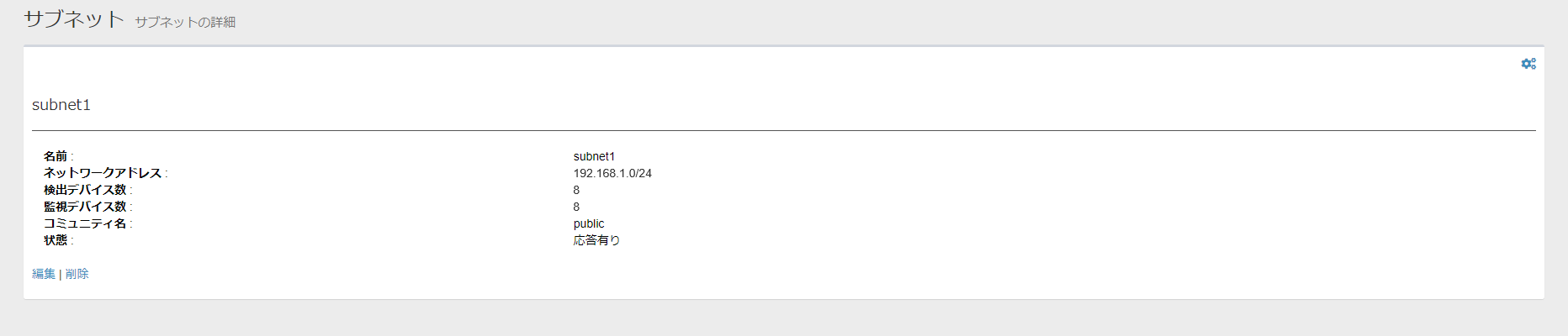

サブネットの詳細

「デバイスのツリー表示」画面のノード属性にてサブネットの名前をクリックすると、「サブネットの詳細」画面が表示されます。
「サブネットの詳細」には、該当サブネットのノード属性が表示されます。

ノード属性

表 2：ノード属性

項目	内容
歯車アイコン	歯車アイコンをクリックすると、「自動探索」サブメニューが表示されます。自動探索を実行すると、サブネット配下のノードをツリーに追加します。 Note 歯車アイコンをクリックして、「自動探索」サブメニューで自動探索を行う際の注意点を示します。・「自動探索」サブメニューは1回だけクリックしてください。・自動探索処理中は、同じサブネットの自動探索を行わないでください。・時間を空けて（24ビットマスクの場合は約10分）Webブラウザーの再読み込みを行い、新規作成したサブネットの状態を確認してください。
名前	「サブネットの作成」で指定したユーザー定義のサブネット名
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
コミュニティ名	SNMPプラグインに登録されたSNMPコミュニティ名
状態	サブネットの状態
編集	クリックすると、該当サブネットの「サブネットの更新」画面に移動します。
削除	クリックすると、「サブネットの削除」ダイアログが表示されます。「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの詳細」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。

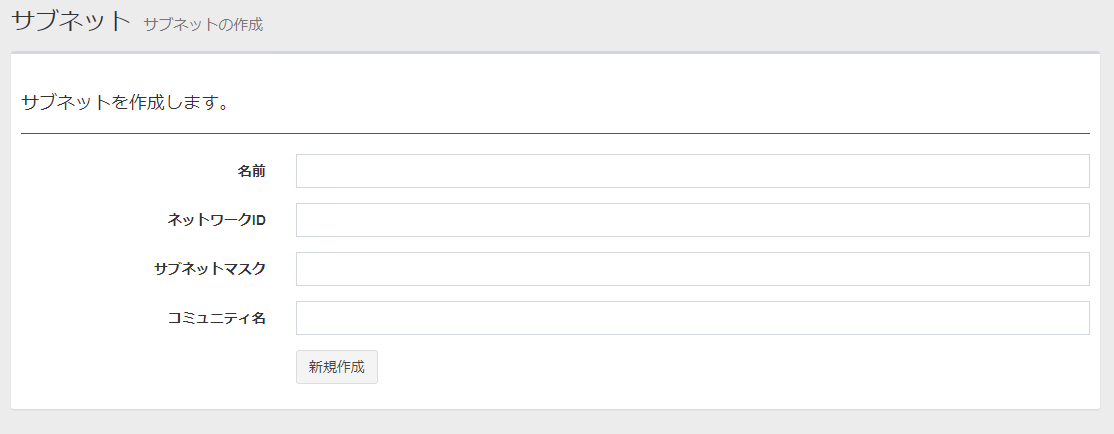

サブネットの作成

「デバイスのツリー表示」画面の「ツリービュー」にてネットワークを選択し、歯車アイコンのサブメニューから「サブネットの作成」を選択すると、「サブネットの作成」画面が表示されます。
「サブネットの作成」では、SNMPプラグインのネットワークにサブネットを新規作成します。
サブネットを新規作成すると、サブネット配下のIPアドレスに対して自動探索を行い、検出されたデバイスがツリービュー上のサブネット以下に追加されます。

表 3：サブネットの作成

項目	内容
名前	サブネットの名前を入力します。任意の文字列を指定できます。 Note 次の記号は使用できません。 ! ( ) * . ? # $ & @ / [ ] + = ' ; : , \ Note サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。
ネットワークID	サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を入力します。
サブネットマスク	サブネットのサブネットマスク（例：255.255.255.0）を指定します。 Note サブネットは22ビットマスク（255.255.252.0）よりも大きい値を設定してください（IPアドレス数は、1,024以下になるように設定してください）。例： 22ビットマスク（255.255.252.0）　IPアドレス数：1,024 23ビットマスク（255.255.254.0）　IPアドレス数：512 24ビットマスク（255.255.255.0）　IPアドレス数：256 ：：
コミュニティ名	SNMPでデバイスから情報を取得するときに使うコミュニティ名を入力します。
「新規作成」ボタン	指定したサブネットの設定の変更を新規サブネットとして保存し、「デバイスのツリー表示」画面に移動します。 Note サブネット作成（自動探索）を行う際の注意点を示します。・「新規作成」ボタンは1回だけクリックしてください。・サブネット作成直後に自動探索が実行されますので、手動での自動探索は不要です。・自動探索処理中は、同じサブネットの自動探索を行わないでください。・時間を空けて（24ビットマスクの場合は約10分）Webブラウザーの再読み込みを行い、新規作成したサブネットの状態を確認してください。

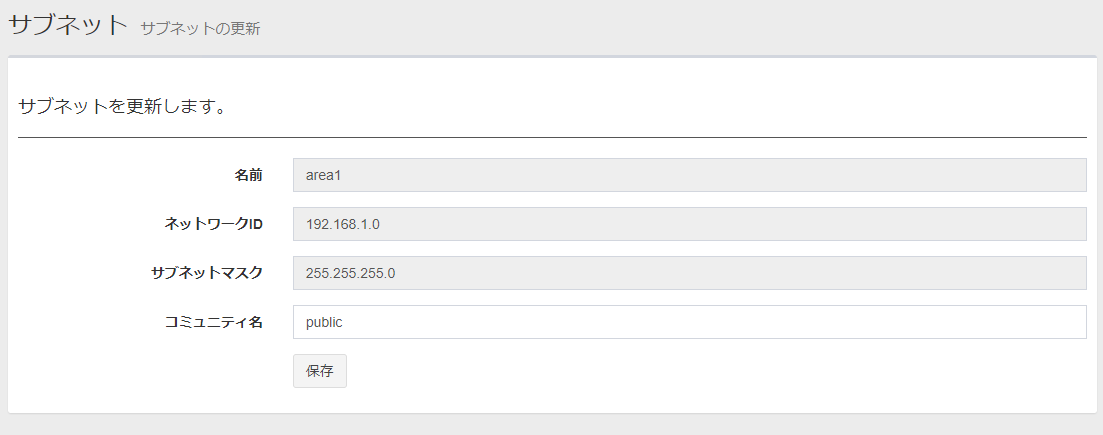

サブネットの更新

「サブネットの詳細」画面のノード属性から名前をクリックすると、「サブネットの更新」画面が表示されます。
「サブネットの更新」では、該当サブネットのノード属性を編集できます。

表 4：サブネットの更新

項目	内容
名前	「サブネットの作成」で指定したユーザー定義のサブネット名を表示します。 Note サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。
ネットワークID	サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を表示します。
サブネットマスク	サブネットのサブネットマスクを表示します。
コミュニティ名	SNMPでデバイスから情報を取得するときに使うコミュニティ名を入力します。
「保存」ボタン	該当サブネットの設定の変更を保存し、「サブネットの詳細」に移動します。

PN: 613-002954 Rev.E
