画面リファレンス / AIO / アプリケーションQoS

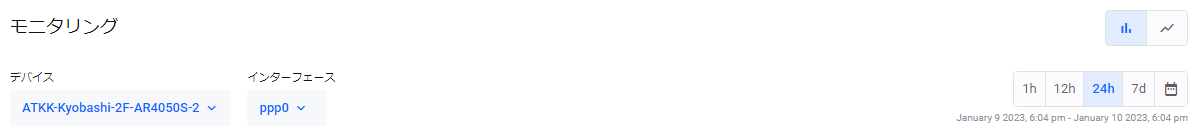

• 開始日、終了日：
  画面表示の1週間前から画面表示時点までの任意の日付をカレンダーコントロールから選択します。

• 時刻：
  選択した開始日、終了日のうち、情報のある時刻をドロップダウンリストから1時間単位で選択します。

• キャンセル：
  グラフに表示する期間のカスタム指定の変更を中断します。

• 適用：
  グラフに表示する期間のカスタム指定の変更を適用します。


Note

大文字小文字は区別しません。

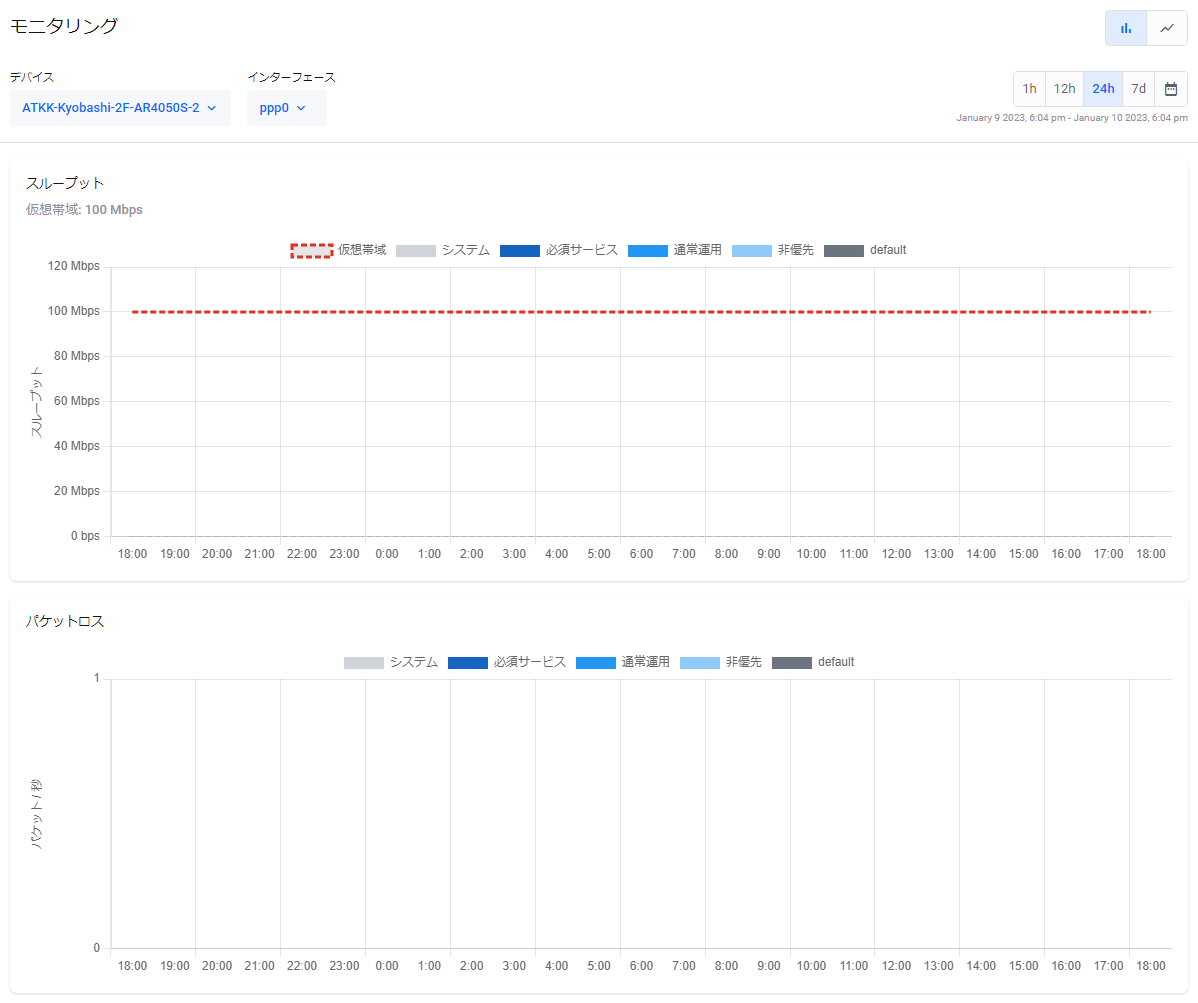

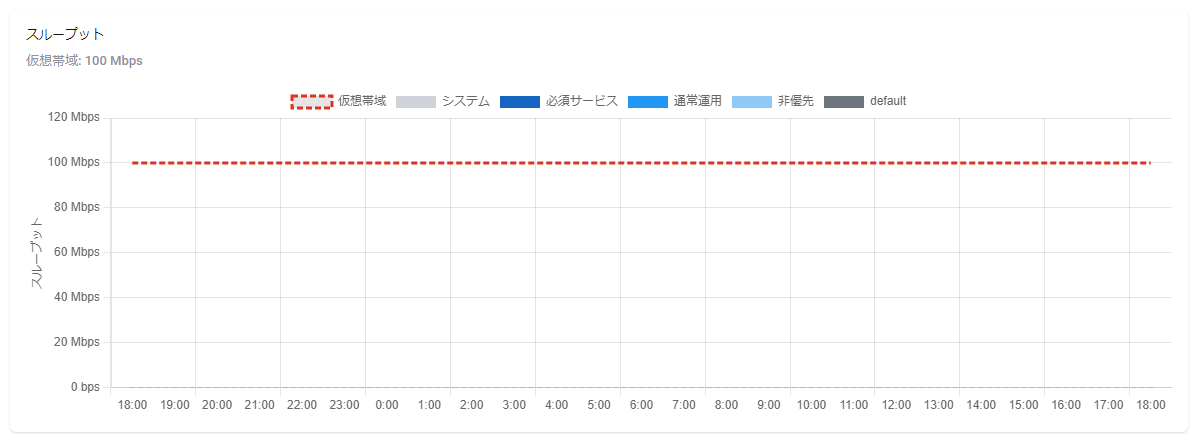

• 淡灰色：
  システムトラフィック

• 紺色：
  必須サービス

• 青色：
  通常運用

• 水色：
  非優先

• 濃灰色：
  デフォルト（いずれのクラスにも割り当てられていないアプリケーション）

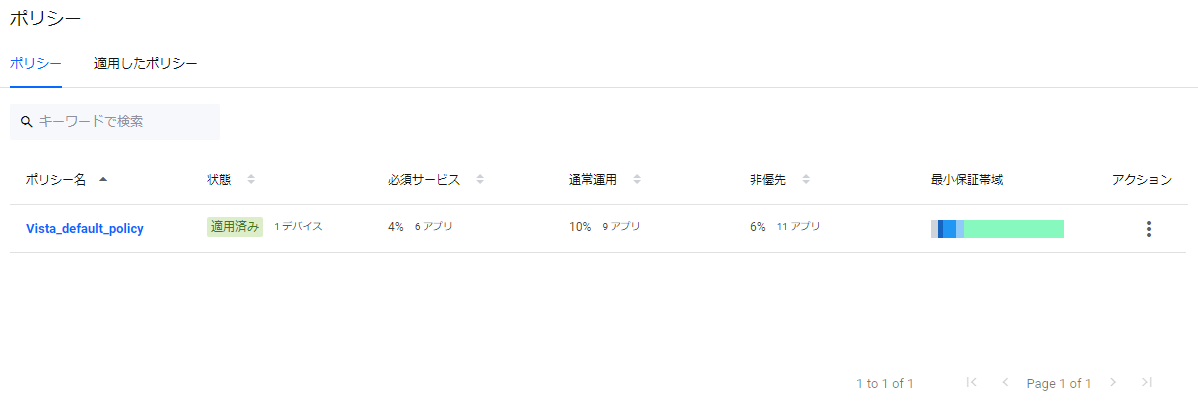

• 削除：該当のポリシーを削除します。確認ダイアログで「OK」ボタンをクリックすると、ポリシーが削除されます。


  Note

  いずれかのデバイスに適用済みのポリシーは削除できません。「適用したポリシー」一覧にて、デバイスからポリシーを削除してください。

• 編集：該当のポリシーを編集します。「ポリシーを編集」画面が表示されます。

• 複製：該当のポリシーの設定内容を基に、新しいポリシーを作成します。該当のポリシーと同設定の「新規ポリシーを作成」画面が表示されます。


Note

大文字小文字は区別しません。

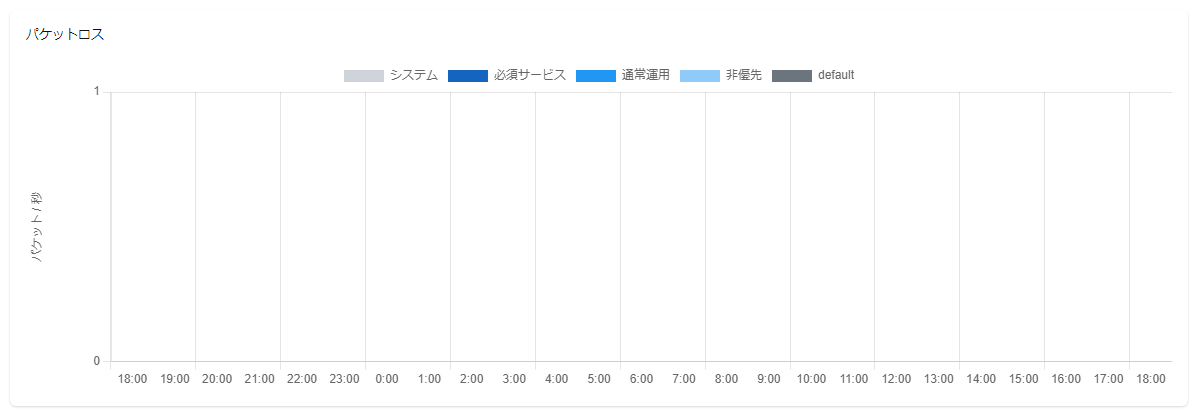

• 淡灰色：
  システムトラフィック

• 紺色：
  必須サービス

• 青色：
  通常運用

• 水色：
  非優先

• 濃灰色：
  デフォルト（いずれのクラスにも割り当てられていないアプリケーション）

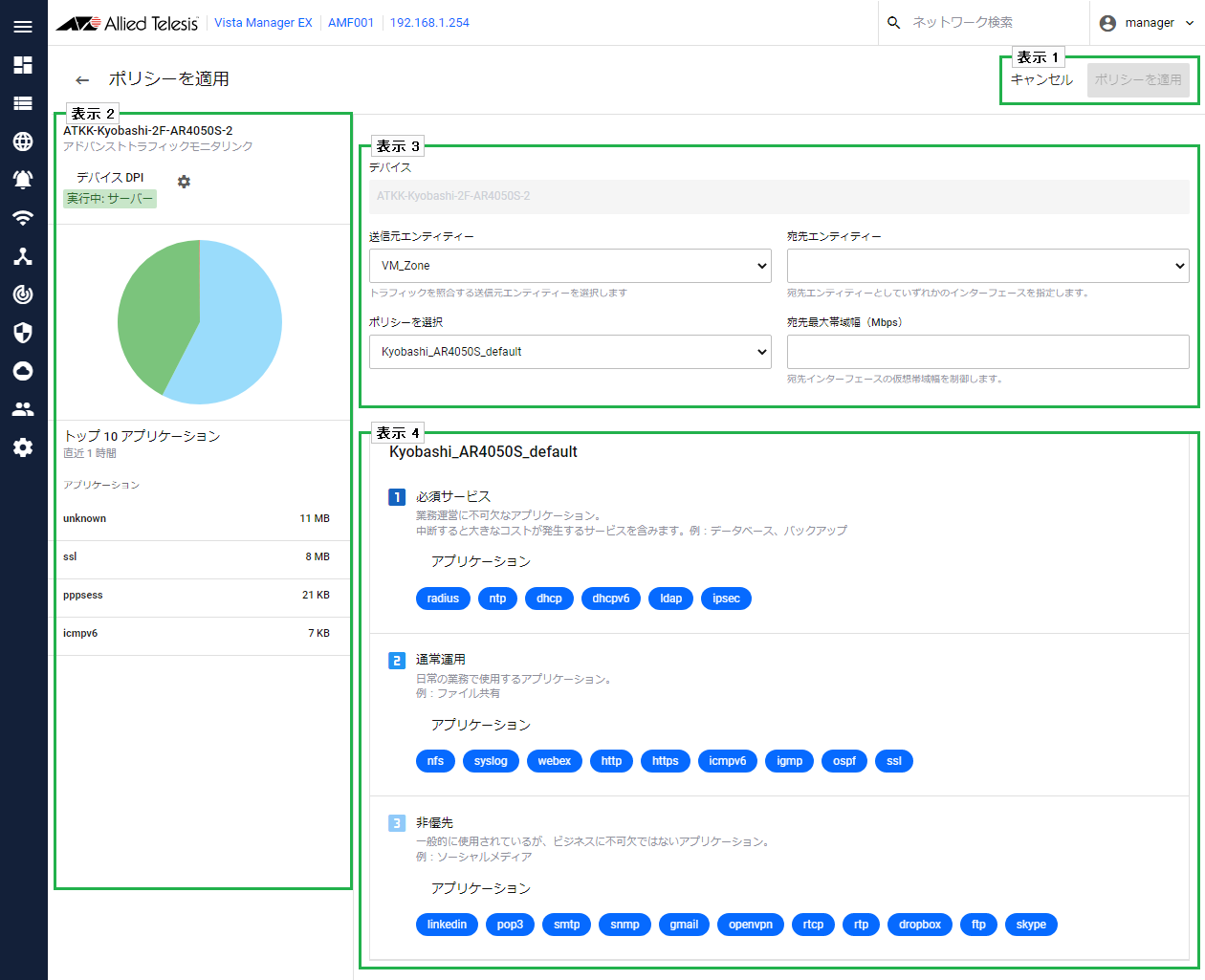

• 削除：該当のデバイスからポリシーを削除します。確認ダイアログで「OK」ボタンをクリックすると、ポリシーが削除されます。

• 編集：該当のポリシーを編集します。「ポリシーを編集」画面が表示されます。

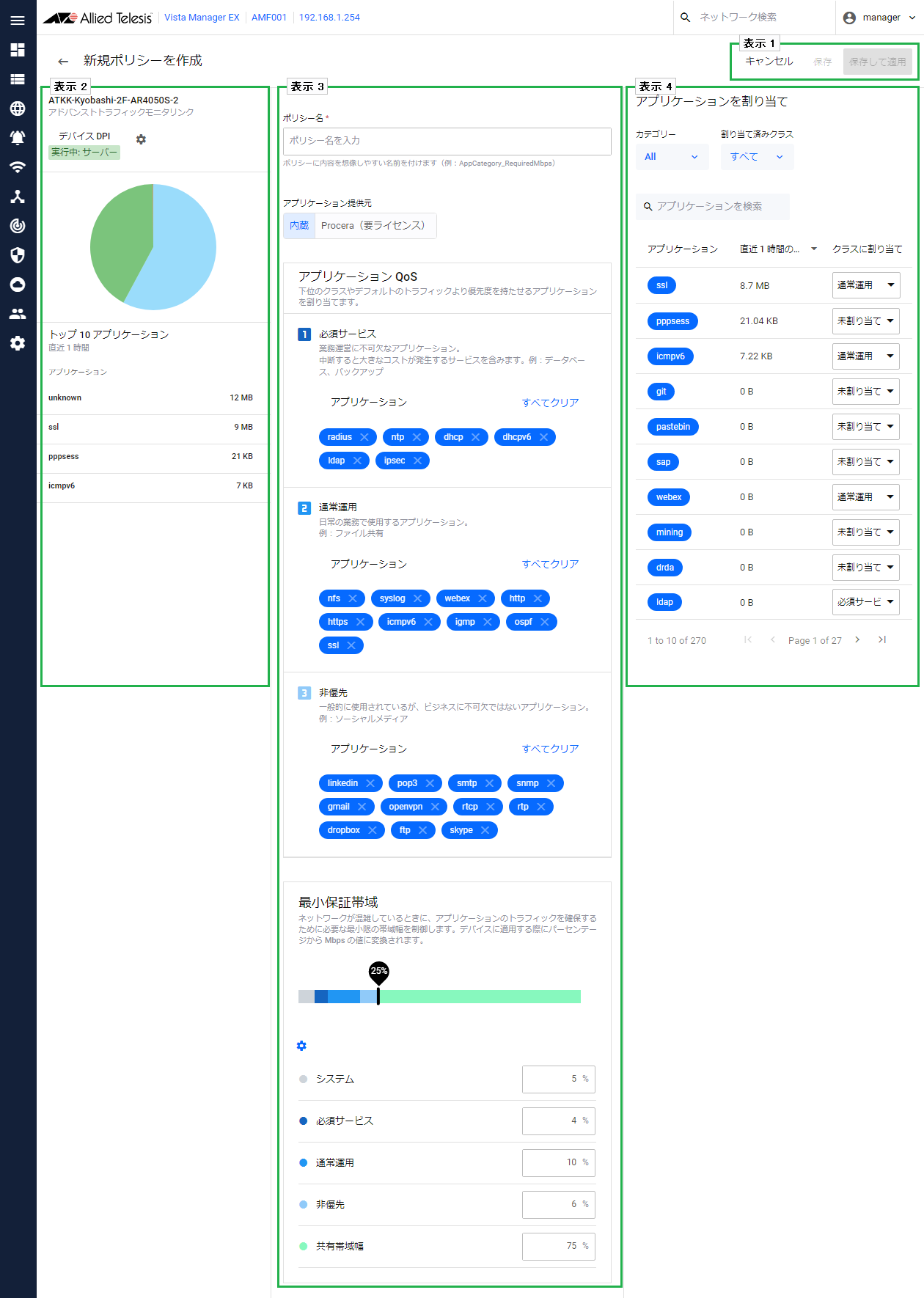

• 内蔵：
  デバイス（AT-ARシリーズルーター）が内蔵するアプリケーションシグネチャデータベースに基づいてトラフィックを判別します。

• Procera：
  サンドバイン社が提供するアプリケーションシグネチャデータベースに基づいてトラフィックを判別します。


  Note

  「Procera」を指定する場合は、アプリケーションコントロールライセンス、またはこれを含むセキュリティーライセンスが、AT-ARシリーズルーターに適用されている必要があります。
  また、アプリケーションシグネチャデータベースの更新のため、該当のAT-ARルーターはインターネットに接続され、DNSが適切に設定されており、かつファイアウォール機能を使用する場合はDNS/HTTPS/SSL/TCP通信を許可する必要があります。


Note

アプリケーションシグネチャデータベースを「内蔵」から「Procera」に変更した場合、インターネットブレークアウトとアプリケーションQoSのルールを再設定してください。

• 必須サービス
  業務運営に不可欠なアプリケーション。
  中断すると大きなコストが発生するサービスを含みます。
  例：データベース、バックアップ


• 通常運用：
  日常の業務で使用するアプリケーション。
  例：ファイル共有


• 非優先：
  一般的に使用されているが、ビジネスに不可欠ではないアプリケーション。
  例：ソーシャルメディア


• システムトラフィックには、常に5%の帯域幅が確保されます。

• 必須サービス、通常運用、非優先トラフィックの帯域幅は、スライダーの操作に応じて2:5:3の比率で変化します。
  3クラスの合計で50%（必須サービス 10%、通常運用 25%、非優先 15%）まで設定できます。

• 共有帯域幅は、いずれのクラスにも含まれないアプリケーションのためのトラフィックとして、45%以上確保されます。


• システムトラフィックには、常に5%の帯域幅が確保されます。

• 必須サービス、通常運用、非優先トラフィックの帯域幅は、個別に数値入力、または＋ボタン/－ボタンを使用して設定できます。

• 共有帯域幅は、いずれのクラスにも含まれないデフォルトクラスのアプリケーショントラフィックとして、全体の帯域幅 100%から上記のシステム、必須サービス、通常運用、非優先トラフィックを差し引いた値が設定されます。
  通常、共有帯域幅を小さく設定すると、ネットワーク全体のパフォーマンスに影響するため、45%以上確保することをお勧めします。
  なお、共有帯域幅が0%となる設定も可能ですが、この場合、デフォルトクラスのアプリケーショントラフィックは破棄されます。


• システム：5%

• 必須サービス：4%

• 通常運用：10%

• 非優先：6%

• 共有帯域幅：75%


Note

大文字小文字は区別しません。

Note

デバイス上には、ゾーン「VM_Zone」、ネットワーク「VM_Zone.Any」がAVM EXにより自動的に作成されます。このエンティティーは削除しないでください。

• アプリケーション名：
  該当のクラスを割り当てたアプリケーション名が表示されます。
