画面リファレンス / 無線モニター / フロアマップ

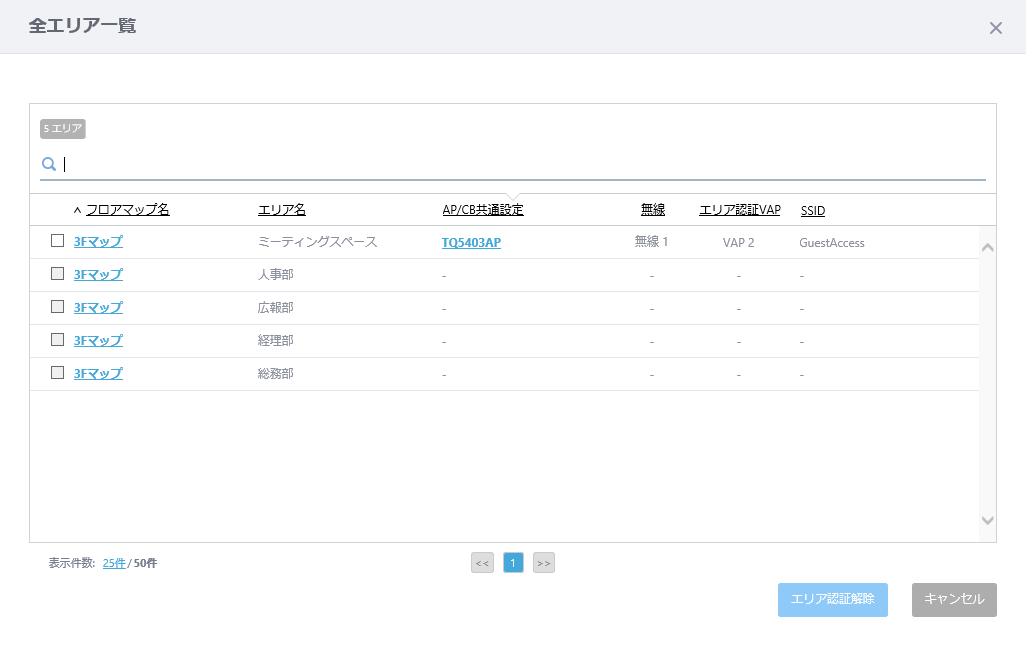

• X エリア：
  全フロアマップ上に作成されたエリアの合計を表示します。検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。

• エリアを検索：
  登録されているエリアの検索を行えます。
  現在の表示対象のうち、「エリア名」「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• チェックボックス：
  エリア認証VAPの関連付けを解除したいエリアにチェックをつけます。

• フロアマップ名：
  フロアマップ名を表示します。
  フロアマップ名をクリックすると、該当のフロアマップ詳細ページが表示されます。

• エリア名：
  フロアマップ上に作成されたエリア名を表示します。

• AP/CB共通設定：
  エリアにエリア認証VAPが関連付けられている場合、該当のAP共通設定またはCB共通設定の名前を表示します。
  AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。

• 無線：
  エリアにエリア認証VAPが関連付けられている場合、エリア認証VAPを使用する無線バンド（無線1/無線2/無線3）が表示されます。

• エリア認証VAP：
  エリアにエリア認証VAPが関連付けられている場合、そのVAP番号が表示されます。

• SSID：
  エリアにエリア認証VAPが関連付けられている場合、そのSSID名が表示されます。

• 表示件数：
  リストに表示させる件数を指定します。

• ＜＜：
  最初のリストに戻ります。

• 番号：
  ページ番号です。

• ＞＞：
  最後のリストに移動します。

• 「保存」ボタン：
  エリアとエリア認証VAPの関連付けを保存します。

• 「エリア認証解除」ボタン：
  エリアとエリア認証VAPの関連付けを解除します。

• 「キャンセル」ボタン：
  エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。


Note

パネル表示時は「タグ編集」ボタンは使用できません。
タグの編集は、リスト表示時に行います。

Note

大文字小文字を区別しますのでご注意ください。

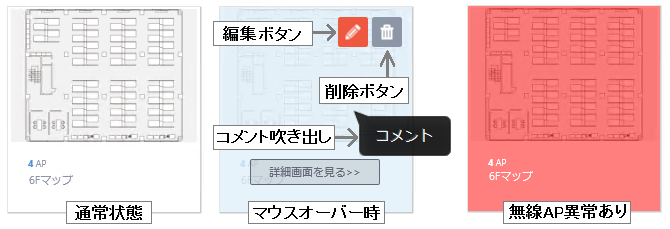

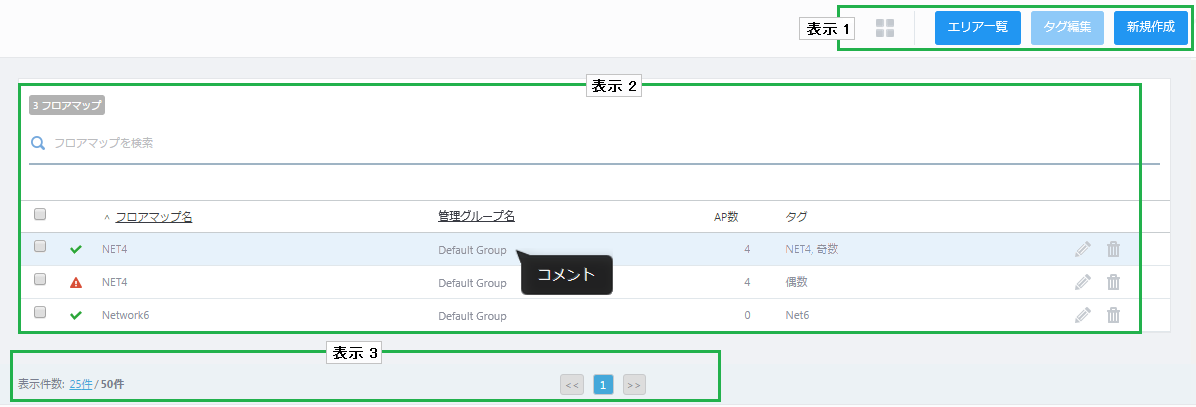

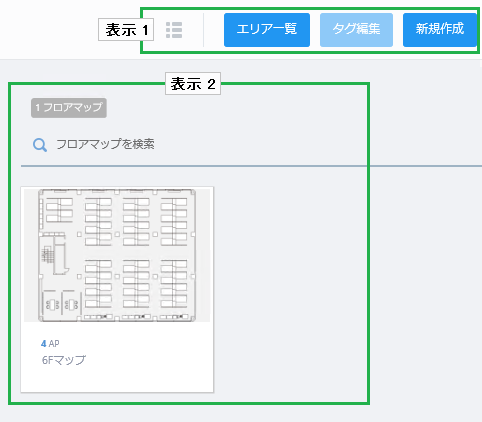

• フロアマップパネルが赤色になっている場合は、フロアマップに配置されている無線APに異常があることを示しています。



  • 「編集」ボタン（鉛筆アイコン）（管理者のみ）：
    フロアマップ編集ダイアログが表示され、マップ名、マップ画像、タグの追加、コメントの編集などの変更が行えます。


  • 「削除」ボタン（ゴミ箱アイコン）（管理者のみ）：
    フロアマップ削除ダイアログが表示され、当該のフロアマップを削除できます。


  • 詳細画面を見る＞＞：
    クリックするとフロアマップの詳細画面に移動します。


  • コメント吹き出し（マウスオーバー時）：
    フロアマップに設定したコメントが表示されます。


• X エリア：
  全フロアマップ上に作成されたエリアの合計を表示します。検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。

• エリアを検索：
  登録されているエリアの検索を行えます。
  現在の表示対象のうち、「エリア名」「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• チェックボックス：
  エリア認証VAPの関連付けを解除したいエリアにチェックをつけます。

• フロアマップ名：
  フロアマップ名を表示します。
  フロアマップ名をクリックすると、該当のフロアマップ詳細ページが表示されます。

• エリア名：
  フロアマップ上に作成されたエリア名を表示します。

• AP/CB共通設定：
  エリアにエリア認証VAPが関連付けられている場合、該当のAP共通設定またはCB共通設定の名前を表示します。
  AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。

• 無線：
  エリアにエリア認証VAPが関連付けられている場合、エリア認証VAPを使用する無線バンド（無線1/無線2/無線3）が表示されます。

• エリア認証VAP：
  エリアにエリア認証VAPが関連付けられている場合、そのVAP番号が表示されます。

• SSID：
  エリアにエリア認証VAPが関連付けられている場合、そのSSID名が表示されます。

• 表示件数：
  リストに表示させる件数を指定します。

• ＜＜：
  最初のリストに戻ります。

• 番号：
  ページ番号です。

• ＞＞：
  最後のリストに移動します。

• 「保存」ボタン：
  エリアとエリア認証VAPの関連付けを保存します。

• 「エリア認証解除」ボタン：
  エリアとエリア認証VAPの関連付けを解除します。

• 「キャンセル」ボタン：
  エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。


Note

タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。

Note

タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。

Note

付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。

• タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
  タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。


• タグを解除する場合は、タグの右側に表示されている×印をクリックします。


Note

大文字小文字を区別しますのでご注意ください。

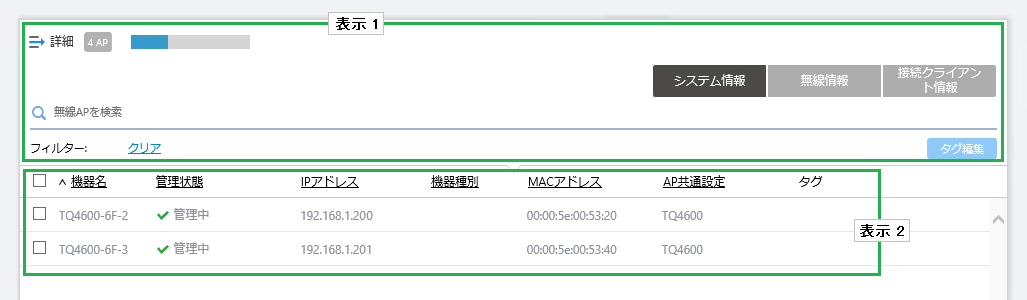

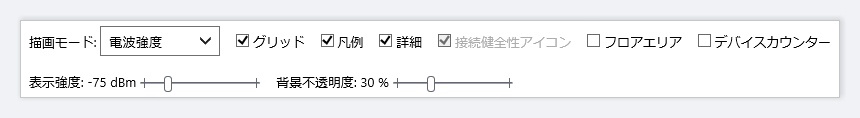

• 無線ステータス表示

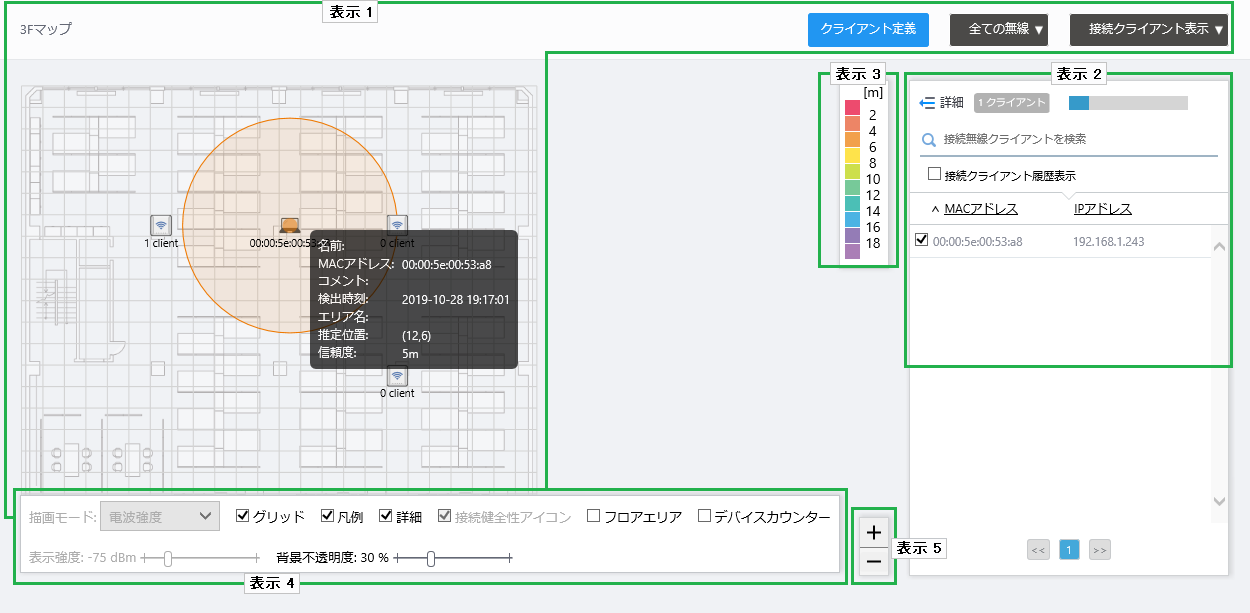

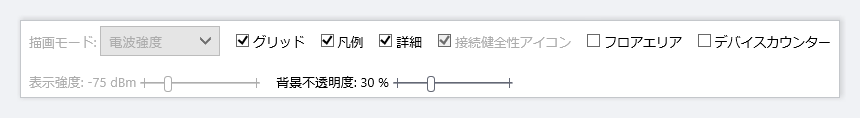

• 接続クライアント表示

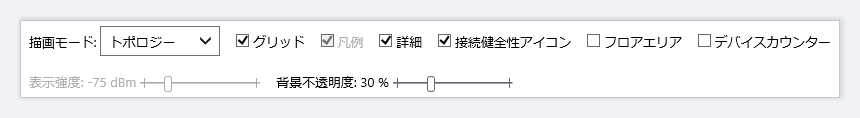

• スマートコネクト表示

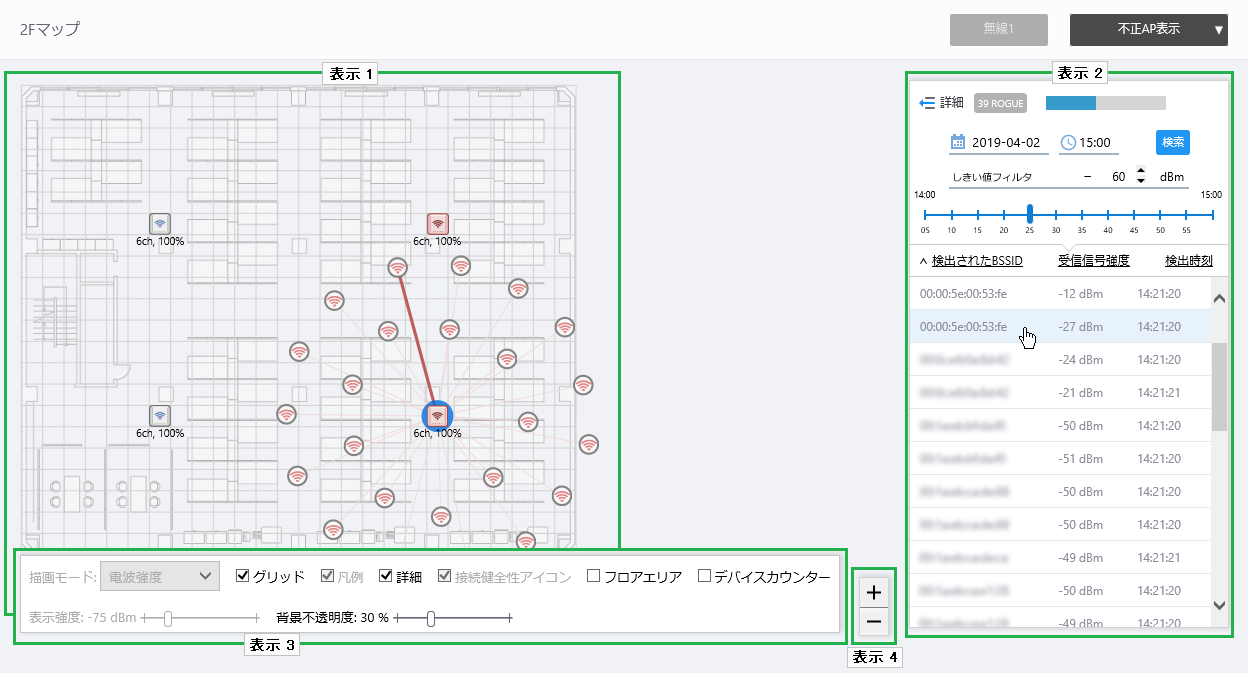

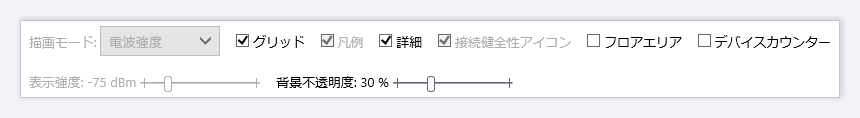

• 不正AP表示

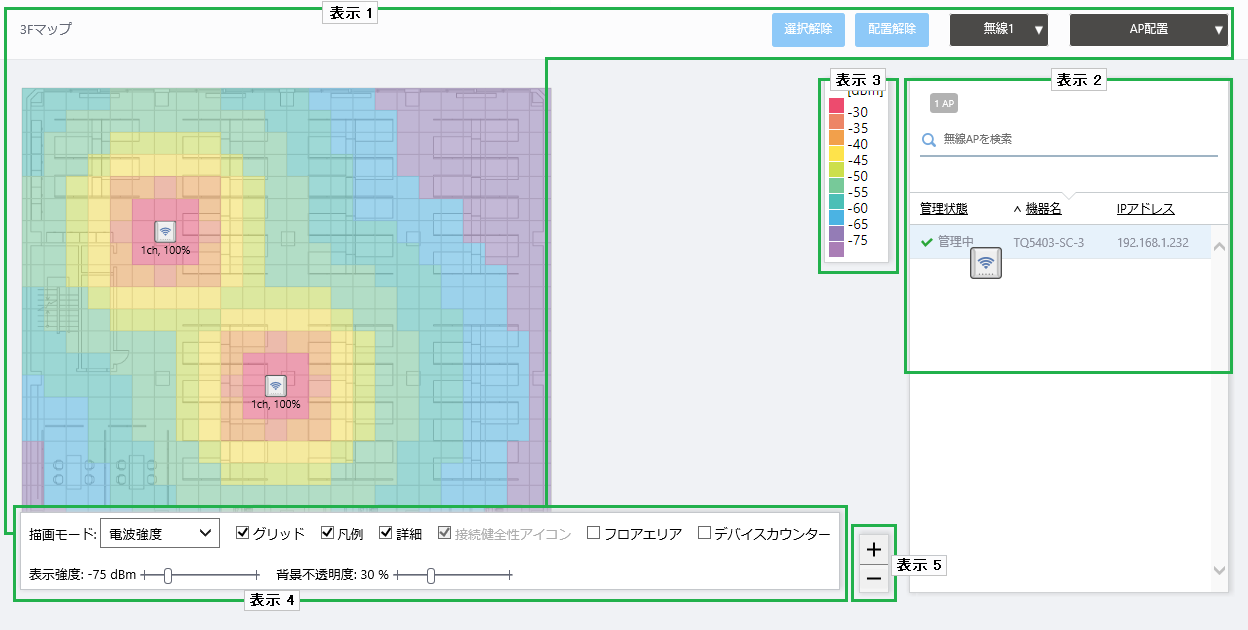

• AP配置

• エリア編集

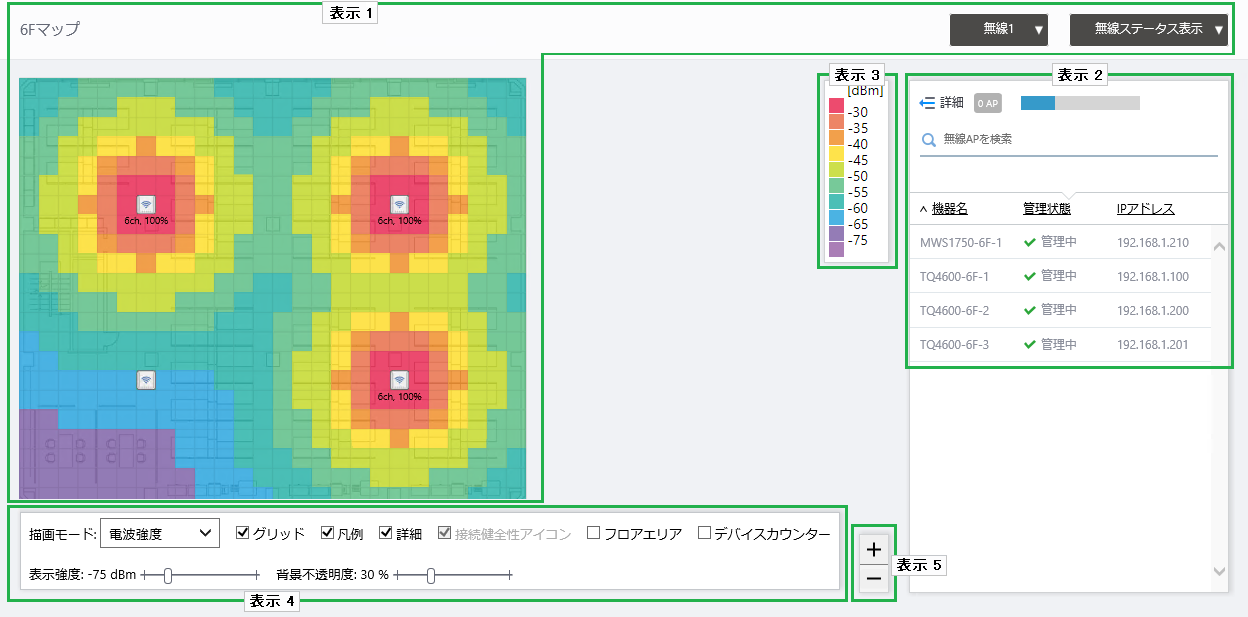

• AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。円の大きさと色はチャンネルと電波強度を表します。AWCプラグイン管理下にない無線APは何も表示されません。


  Note

  無線の送受信を「オフ」にしている場合は、AWCプラグイン管理下であっても何も表示されません。

Note

大文字小文字を区別しますのでご注意ください。

Note

タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります

Note

大文字小文字を区別しますのでご注意ください。

Note

タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。

Note

タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。

Note

付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。

• タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
  タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。


• タグを解除する場合は、タグの右側に表示されている×印をクリックします。


• 無線ステータス表示

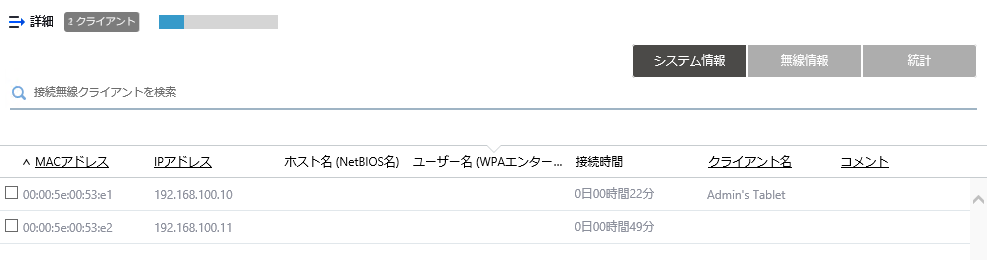

• 接続クライアント表示

• スマートコネクト表示

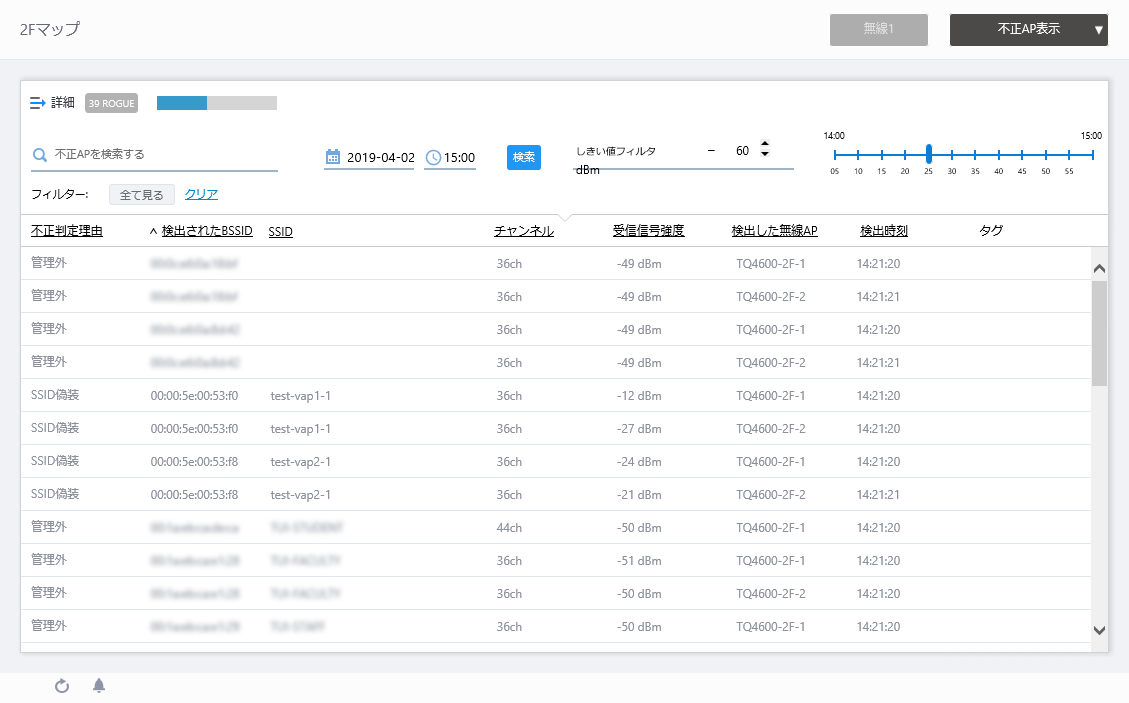

• 不正AP表示

• AP配置

• エリア編集


Note

大文字小文字を区別しますのでご注意ください。

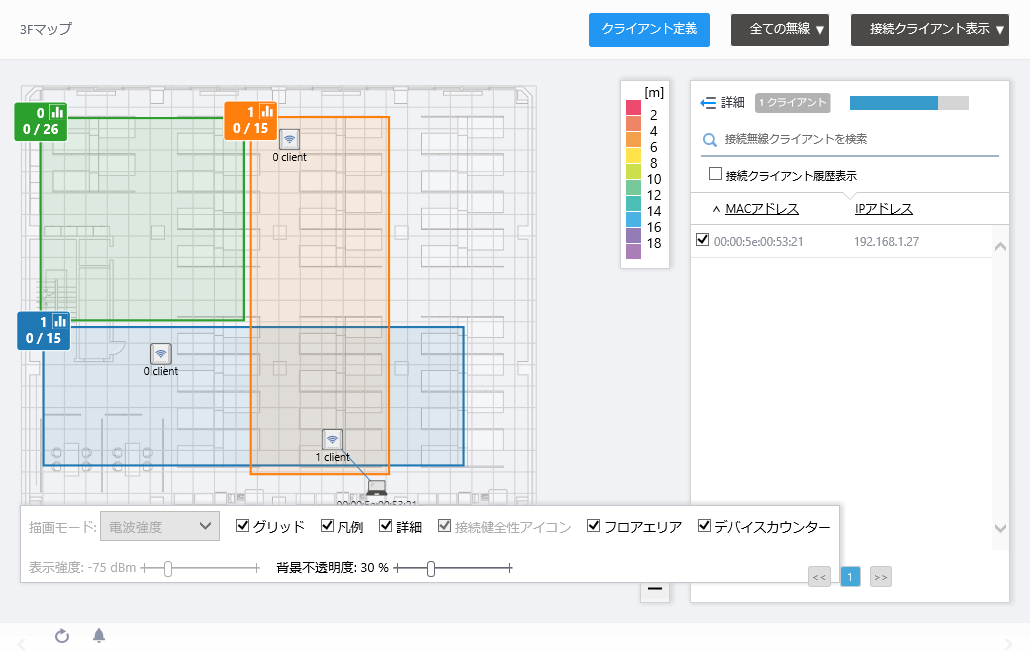

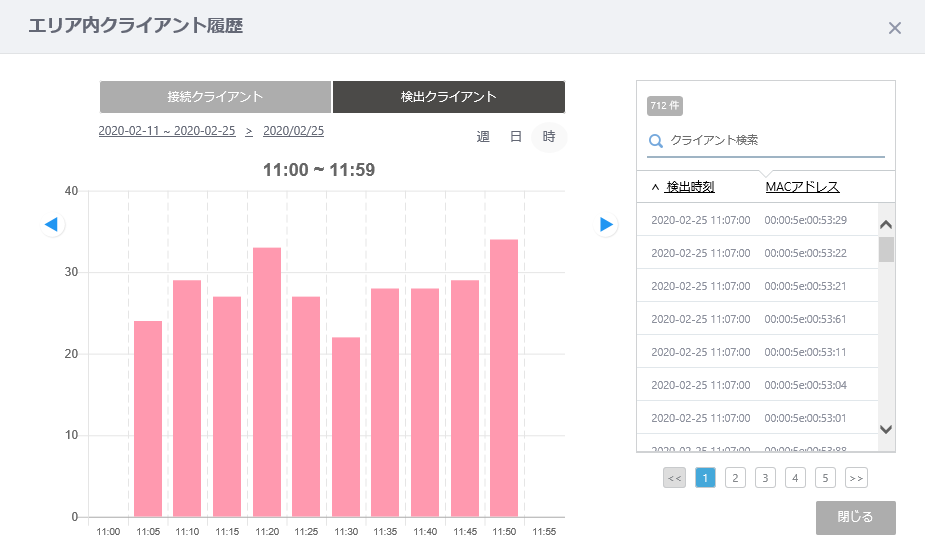

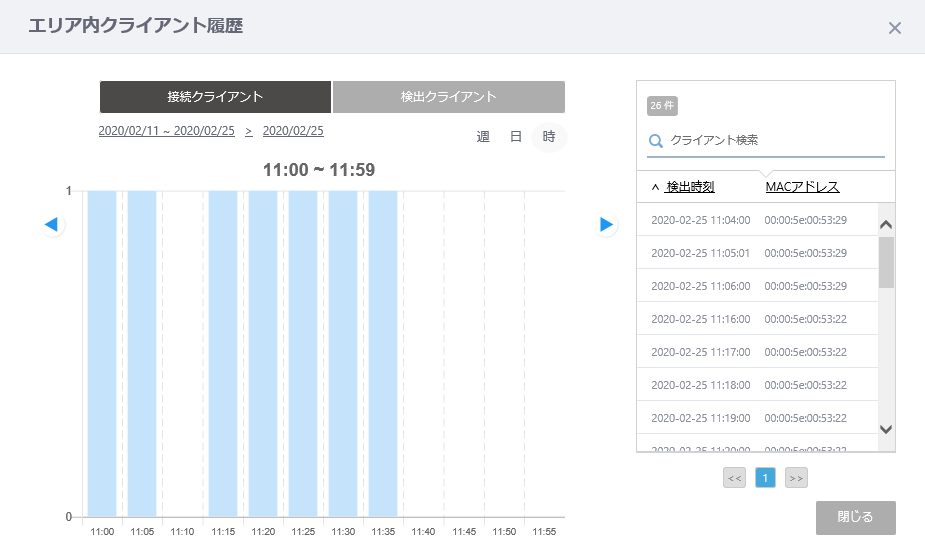

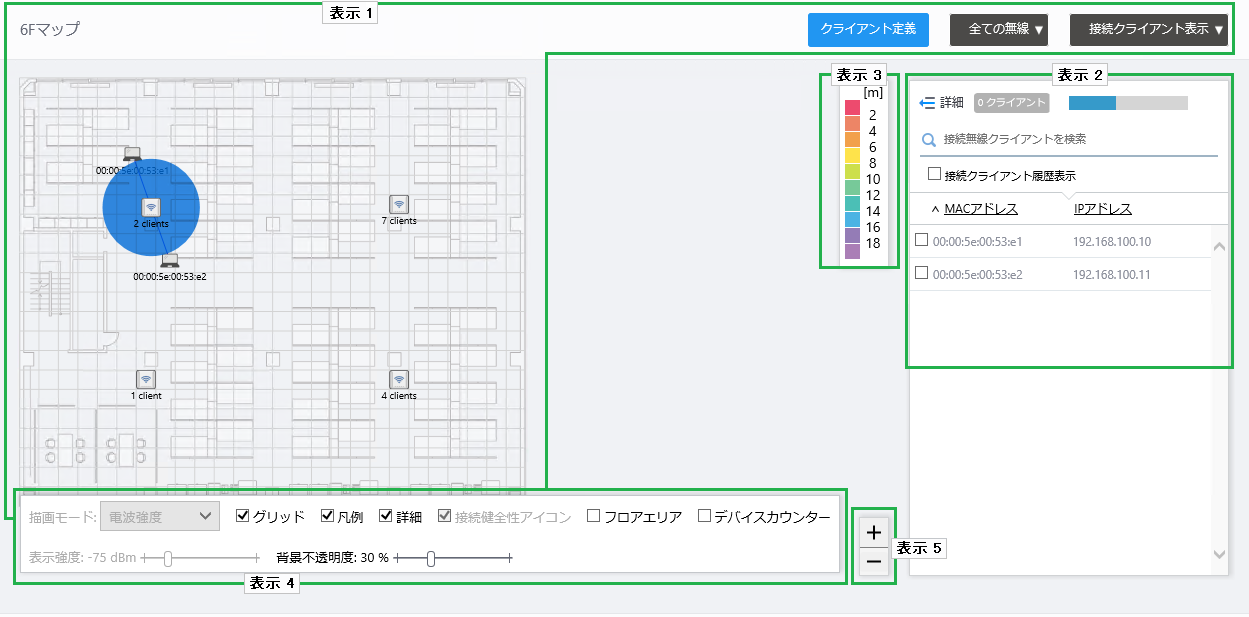

• 接続クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続が確認された無線クライアントを表示します。

• 検出クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続していなかった無線クライアントを表示します。


  Note

  検出クライアントには、管理下APの提供するCB VAPに接続を要求したことのある無線クライアント（該当チャンネルブランケットのSSIDに対してプローブ要求を送出した無線クライアント）のみが計上されます。一度も管理下APのCB VAPに接続を要求したことがない無線クライアントは計上されません。

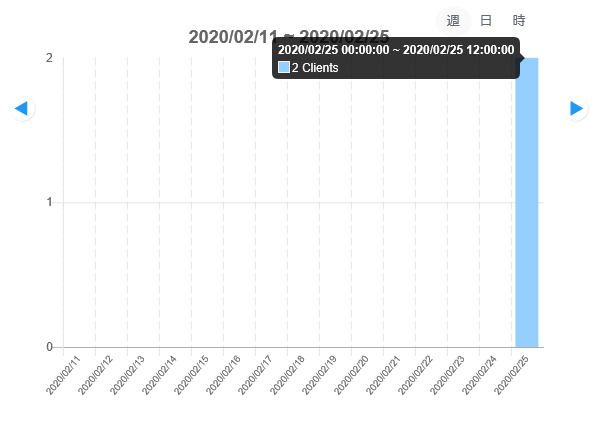

• 2週間表示：
  最大2週間のクライアント数の推移を1日ごとの棒グラフで表示します。
  棒グラフからいずれか1日の棒をクリックすると、1日表示に切り替わります。

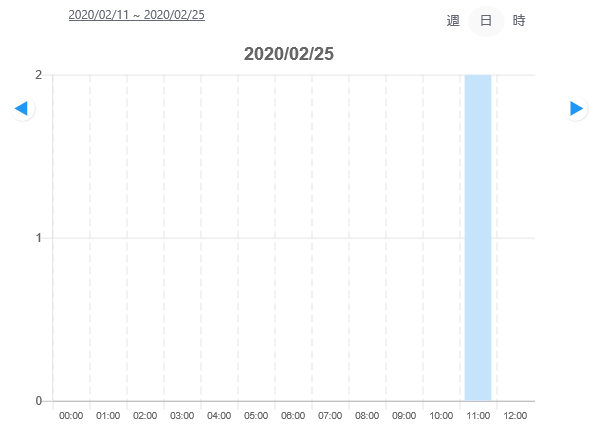

• 1日表示：
  選択した1日のクライアント数の推移を、0時から23時台までの1時間ごとの棒グラフで表示します。
  当日分のクライアント数の推移は、0時から表示時点までの1時間ごとの棒グラフを表示します。
  棒グラフからいずれか1時間の棒をクリックすると、1時間表示に切り替わります。

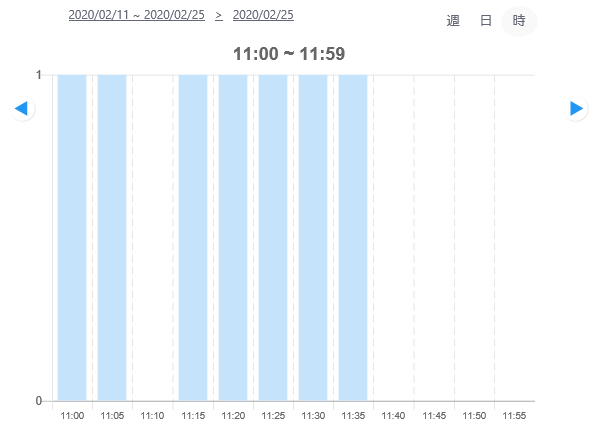

• 1時間表示：
  選択した1時間のクライアント数の推移を、5分ごとの棒グラフで表示します。



• X件：
  選択された期間内にMACアドレスを検出した件数を表示します。

• クライアント検索：
  エリア内に存在すると推測された接続クライアントまたは検出クライアントの検出記録の検索を行えます。
  現在の表示対象のうち、「検出時刻」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• 検出時刻：該当の接続クライアントまたは検出クライアントのMACアドレスを検出した日時を「YYYY-MM-DD hh:mm:ss」形式で表示します。

• MACアドレス：エリア内に存在すると推測された接続クライアントまたは検出クライアントのMACアドレスを表示します。


• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• エリア編集


Note

大文字小文字を区別しますのでご注意ください。

Note

大文字小文字を区別しますのでご注意ください。

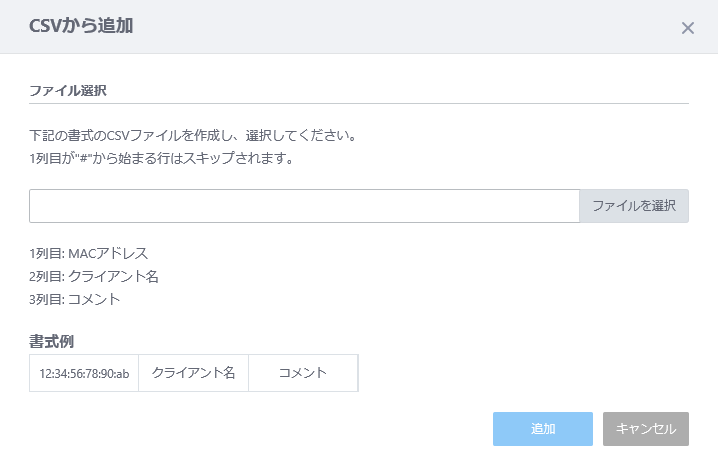

• 「ファイルを選択」ボタン：
  事前に作成したCSVファイルを指定します。
  CSVファイルは、各行ごとに下記の項目順でカンマ区切りで作成してください。
  ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。

  • 1列目：MACアドレス

  • 2列目：クライアント名

  • 3列目：コメント


  Note

  CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。

• 「追加」ボタン：指定したファイルから無線クライアント名を読み込んで追加します。

• 「キャンセル」ボタン：無線クライアント名の定義を止めます。


• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「接続クライアント一覧」や「接続クライアント履歴表示」に表示する際の名前を指定します。

• コメント：
  コメントを入力します。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を止めます。


Note

大文字小文字を区別しますのでご注意ください。

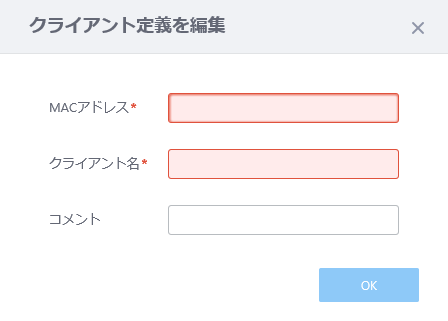

• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「接続クライアント一覧」や「接続クライアント履歴表示」に表示する際の名前を指定します。

• コメント：
  コメントを入力します。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を中止します。


Note

大文字小文字を区別しますのでご注意ください。

Note

大文字小文字を区別しますのでご注意ください。

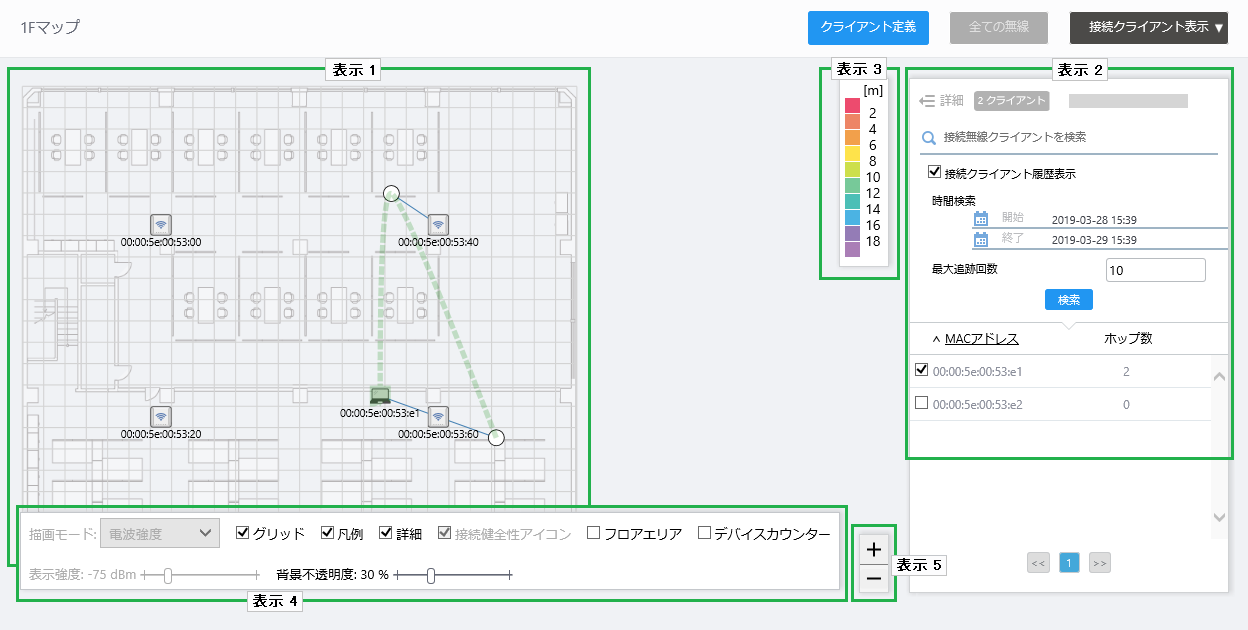

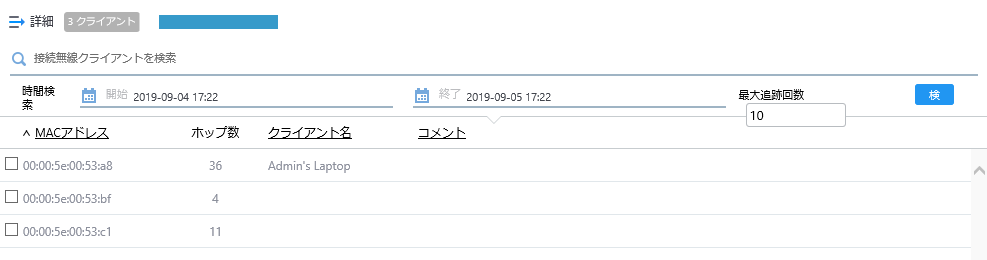

Note

アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。

Note

大文字小文字を区別しますのでご注意ください。

Note

アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。

• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• エリア編集


Note

大文字小文字を区別しますのでご注意ください。

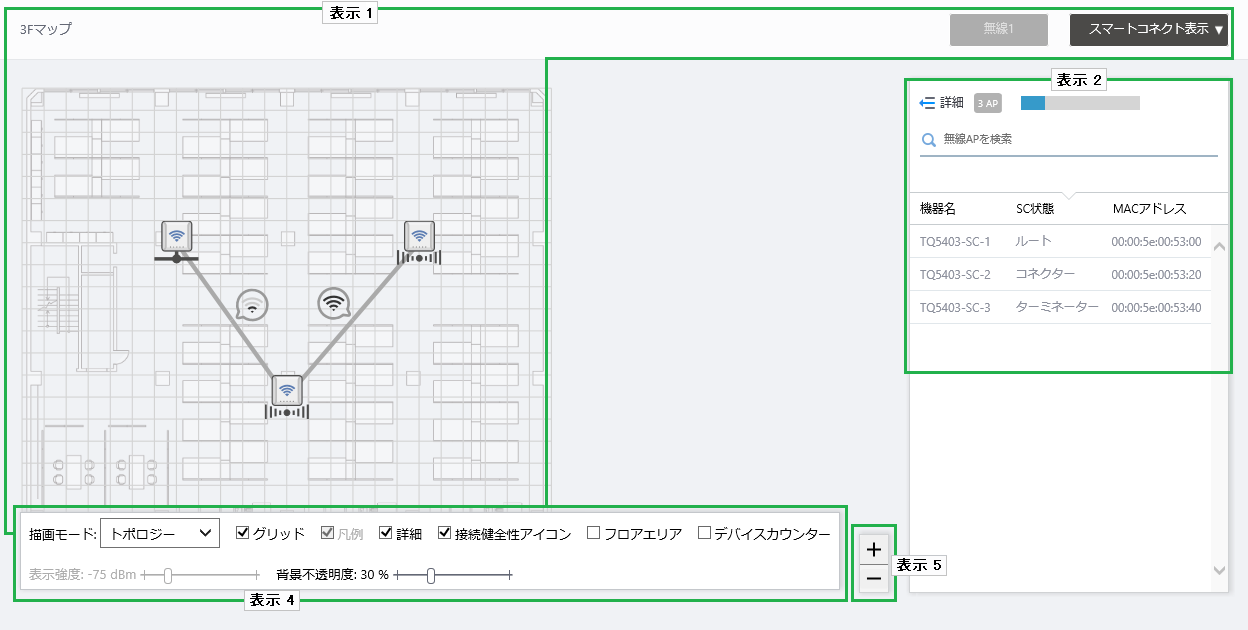

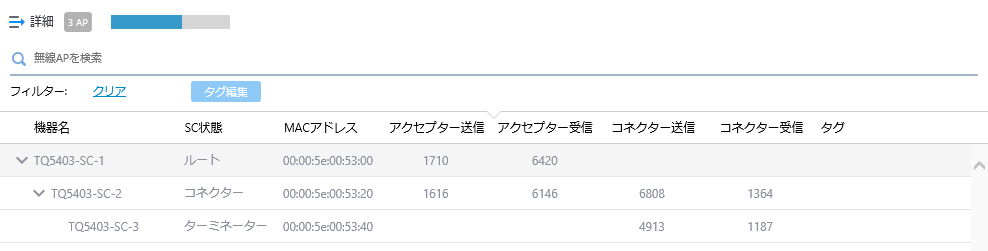

• ルート：
  配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。

• コネクター：
  配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。

• ターミネーター：
  配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。

• 不明：
  AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。


Note

大文字小文字を区別しますのでご注意ください。

• ルート：
  配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。

• コネクター：
  配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。

• ターミネーター：
  配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。

• 不明：
  AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。


Note

大文字小文字を区別しますのでご注意ください。

Note

大文字小文字を区別しますのでご注意ください。

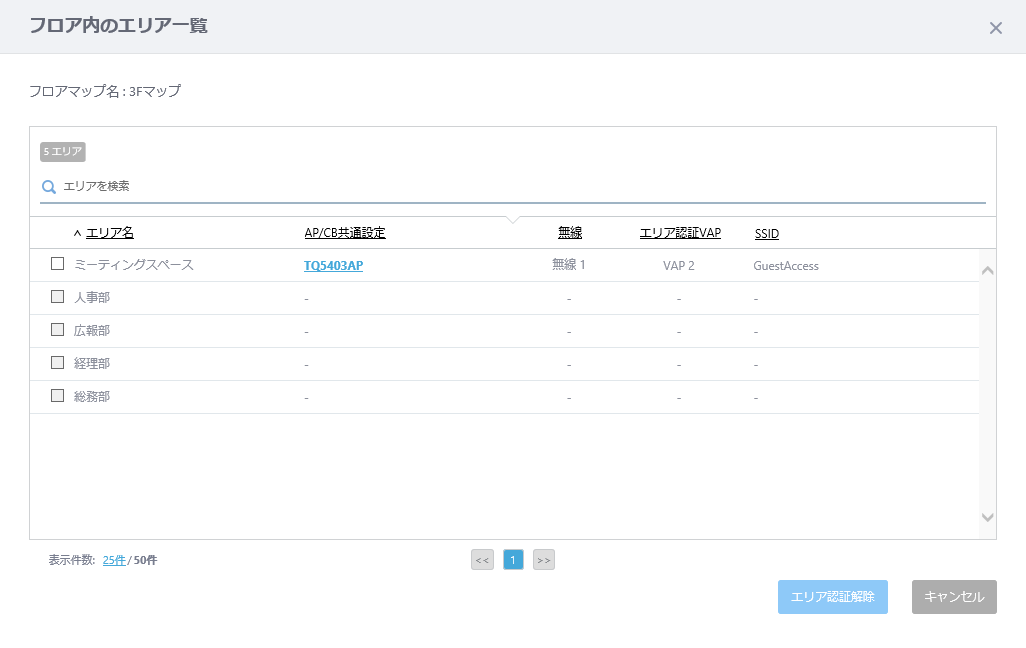

• フロアマップ名：
  フロアマップ名が表示されます。

• X エリア：
  フロアマップ上に作成されたエリア数を表示します。
  検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。

• エリアを検索：
  登録されているエリアの検索を行えます。
  現在の表示対象のうち、「エリア名」「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• チェックボックス：
  エリア認証VAPの関連付けを解除したいエリアにチェックをつけます。

• エリア名：
  フロアマップ上に作成されたエリア名を表示します。

• AP/CB共通設定：
  エリアにエリア認証VAPが関連付けられている場合、該当のAP共通設定またはCB共通設定の名前を表示します。
  AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。

• 無線：
  エリアにエリア認証VAPが関連付けられている場合、エリア認証VAPを使用する無線バンド（無線1/無線2/無線3）が表示されます。

• エリア認証VAP：
  エリアにエリア認証VAPが関連付けられている場合、そのVAP番号が表示されます。

• SSID：
  エリアにエリア認証VAPが関連付けられている場合、そのSSID名が表示されます。

• 表示件数：
  リストに表示させる件数を指定します。

• ＜＜：
  最初のリストに戻ります。

• 番号：
  ページ番号です。

• ＞＞：
  最後のリストに移動します。

• 「保存」ボタン：
  エリアとエリア認証VAPの関連付けを保存します。

• 「エリア認証解除」ボタン：
  エリアとエリア認証VAPの関連付けを解除します。

• 「キャンセル」ボタン：
  エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。


• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

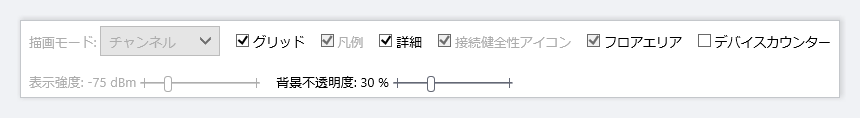

• エリア編集

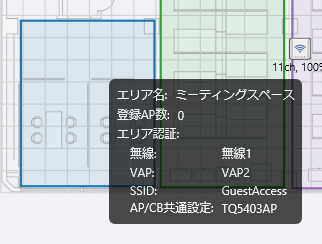

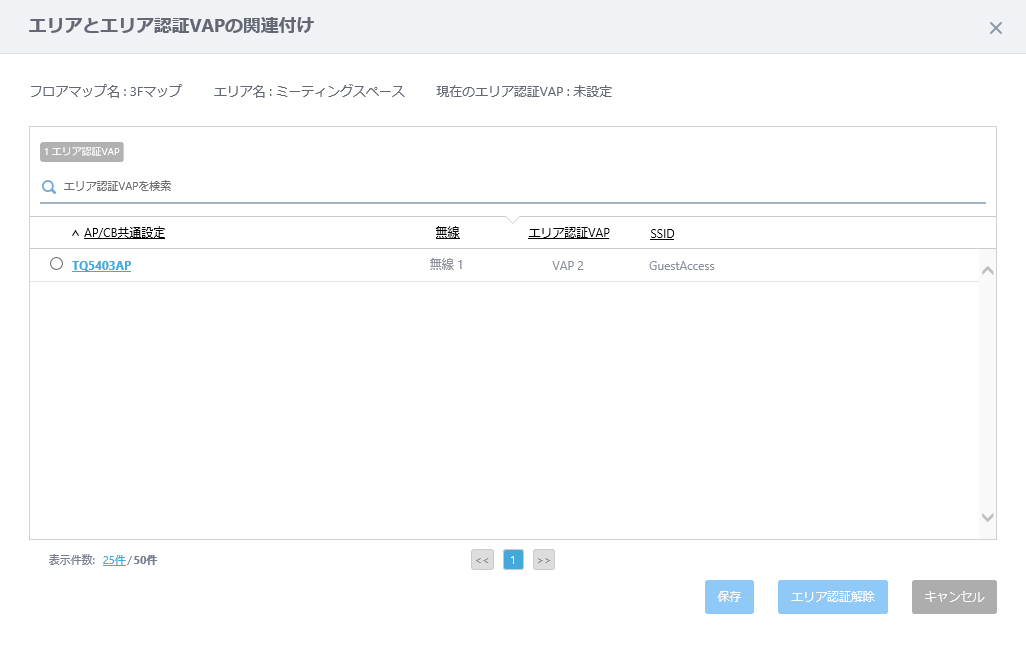

• フロアマップ名：
  現在選択中のフロアマップ名を表示します。

• エリア名：
  現在選択中のエリア名を表示します。

• 現在のエリア認証VAP：
  エリアに対してエリア認証VAPが選択されている場合、AP/CB共通設定名、無線バンド、VAP番号、SSIDが表示されます。

• X エリア認証VAP：
  現在のフロアマップ上のエリア認証VAP数、すなわち、現在のフロアマップ上の無線APで提供するVAPのうち、エリア認証を有効に設定したものの数が表示されます。
  検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。

• エリア認証VAPを検索：
  登録されているエリア認証VAPの検索を行えます。
  現在の表示対象のうち、「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
  検索後、すべてが表示されているリストに戻る場合は空欄にします。


  Note

  大文字小文字を区別しますのでご注意ください。

• ラジオボタン：
  選択中のエリアに対して関連付けるエリア認証VAPを1つ選択します。

• AP/CB共通設定：
  エリア認証VAPを含むAP共通設定またはCB共通設定の名前を表示します。
  AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。

• 無線：
  エリア認証VAPが作成された無線バンド（無線1/無線2/無線3）を表示します。

• エリア認証VAP：
  エリア認証VAPのVAP番号を表示します。

• SSID：
  エリア認証VAPのSSIDを表示します。

• 表示件数：
  リストに表示させる件数を指定します。

• ＜＜：
  最初のリストに戻ります。

• 番号：
  ページ番号です。

• ＞＞：
  最後のリストに移動します。

• 「保存」ボタン：
  エリアとエリア認証VAPの関連付けを保存します。

• 「エリア認証解除」ボタン：
  エリアとエリア認証VAPの関連付けを解除します。

• 「キャンセル」ボタン：
  エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。


• オン：
  エリアを長方形で描画します。
  描きたい長方形の対角をマウスドラッグで指定し、マウスボタンを放すと長方形が描画されます。保存する前は、角や辺をドラッグ＆ドロップして、長方形の位置や大きさを調整することもできます。
  一度保存したあとは、4頂点の多角形として扱われます。


• オフ：
  エリアを多角形で描画します。
  頂点を順にクリックして多角形を作成し、最後の頂点をダブルクリックすることで描画を終えることができます。
  描画した多角形の頂点をドラッグ＆ドロップして変形することもできます。
  一度描画した多角形の頂点を増やす、または、減らすことはできません。


Note
