画面リファレンス / 無線モニター / フロアマップ

Note

パネル表示時は「タグ編集」ボタンは使用できません。
タグの編集は、リスト表示時に行います。

Note

大文字小文字を区別しますのでご注意ください。

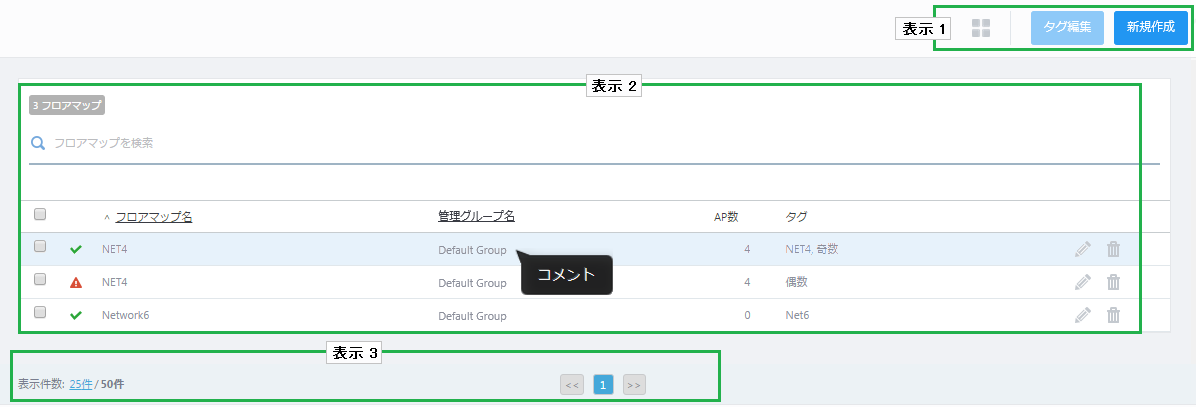

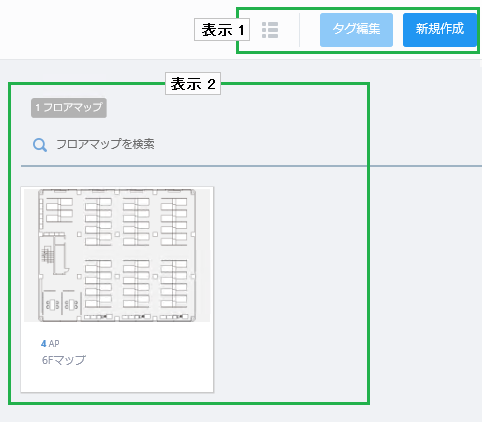

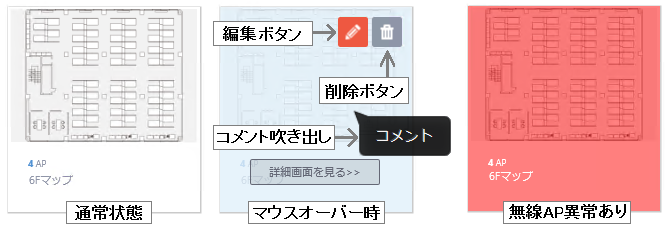

• フロアマップパネルが赤色になっている場合は、フロアマップに配置されている無線APに何らかの異常が生じ、管理下から外れていることを示しています。
  管理下から外れたすべての無線APが再度管理中の状態に戻ると、フロアマップパネルは通常状態に戻ります。



  • 「編集」ボタン（鉛筆アイコン）（管理者のみ）：
    フロアマップ編集ダイアログが表示され、マップ名、マップ画像、タグの追加、コメントの編集などの変更が行えます。


  • 「削除」ボタン（ゴミ箱アイコン）（管理者のみ）：
    フロアマップ削除ダイアログが表示され、当該のフロアマップを削除できます。


  • 詳細画面を見る＞＞：
    クリックするとフロアマップの詳細画面に移動します。


  • コメント吹き出し（マウスオーバー時）：
    フロアマップに設定したコメントが表示されます。


Note

タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。

Note

タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。

Note

付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。

• タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
  タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。


• タグを解除する場合は、タグの右側に表示されている×印をクリックします。


Note

大文字小文字を区別しますのでご注意ください。

• 設定適用：
  無線設定画面で行った設定変更が無線AP本体に適用されます。


• 再起動：
  無線APを再起動します。


• ファームウェア割り当て：
  「ファームウェア割り当て」ダイアログを表示し、該当の無線APに対して、次回ファームウェア更新を行う際に適用するファームウェアを割り当てます。
  ファームウェアは、別途「ファームウェア登録」にて登録します。
  ファームウェアの割り当て方法については、「無線APの再起動、ファームウェア更新」の「ファームウェア割り当て」をご覧ください。
  無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「無線APステータス詳細」画面の基本情報にて確認できます。


• ファームウェア更新：
  「ファームウェア更新」ダイアログを表示します。
  適用するファームウェアは、別途「ファームウェア割り当て」にて指定します。
  ファームウェアの更新については、「無線APの再起動、ファームウェア更新」の「ファームウェア適用」をご覧ください。


  Note

  1マップあたりに配置できる無線APは120台までです。
  これに伴い、一度にファームウェアを更新できる無線APの数は最大120台となりますが、AWCプラグインと各無線APとの間の通信速度や、帯域の使用状況によって、上記の台数よりも少なくなる場合があります。



• AWC計算・適用：
  現在のフロアマップが所属する管理グループのすべての管理下APに対して、AWC計算の実施、適用を行います。


• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

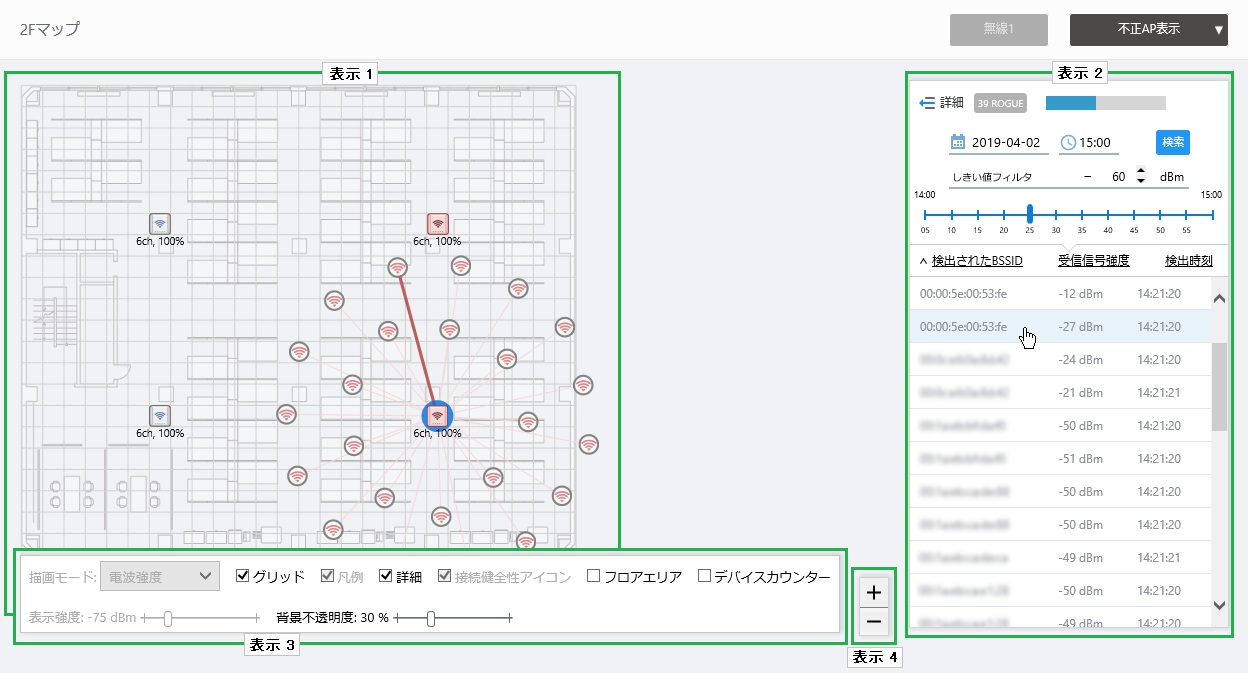

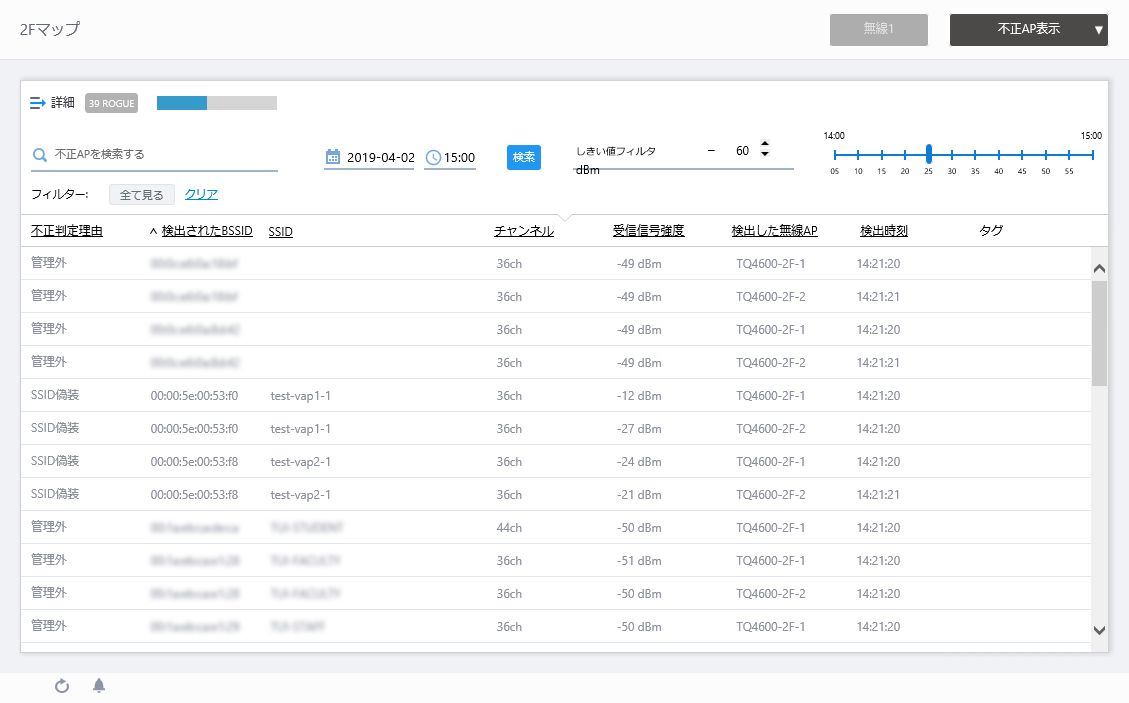

• 不正AP表示

• AP配置

• 壁編集

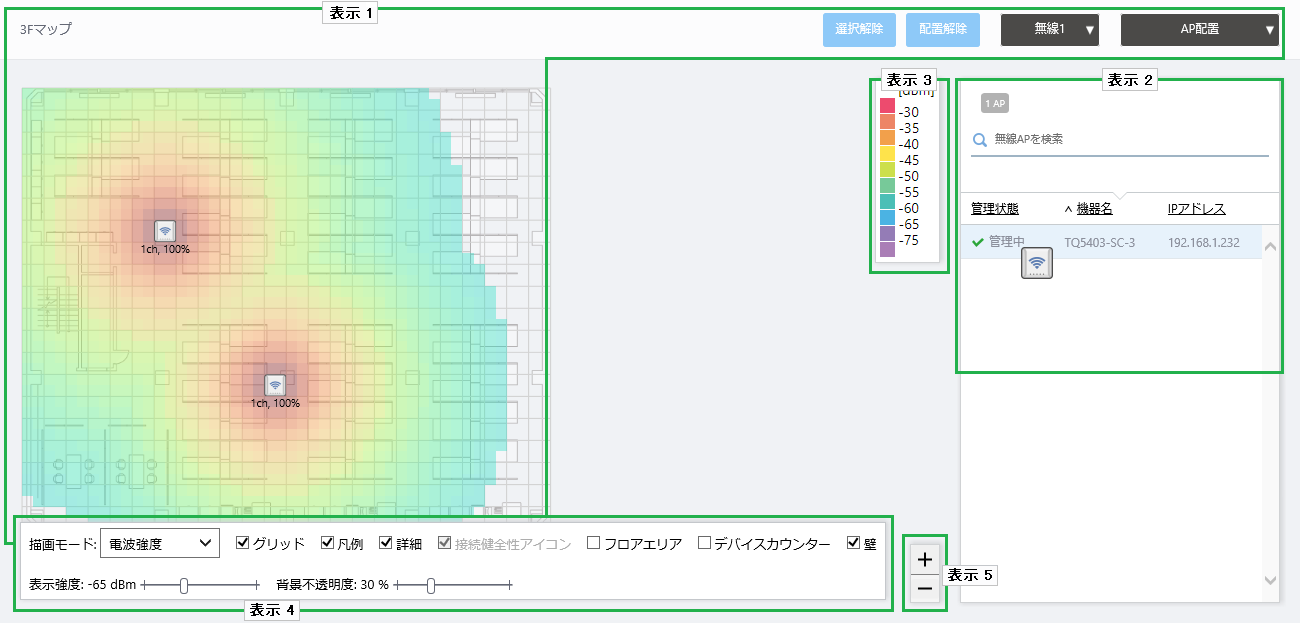

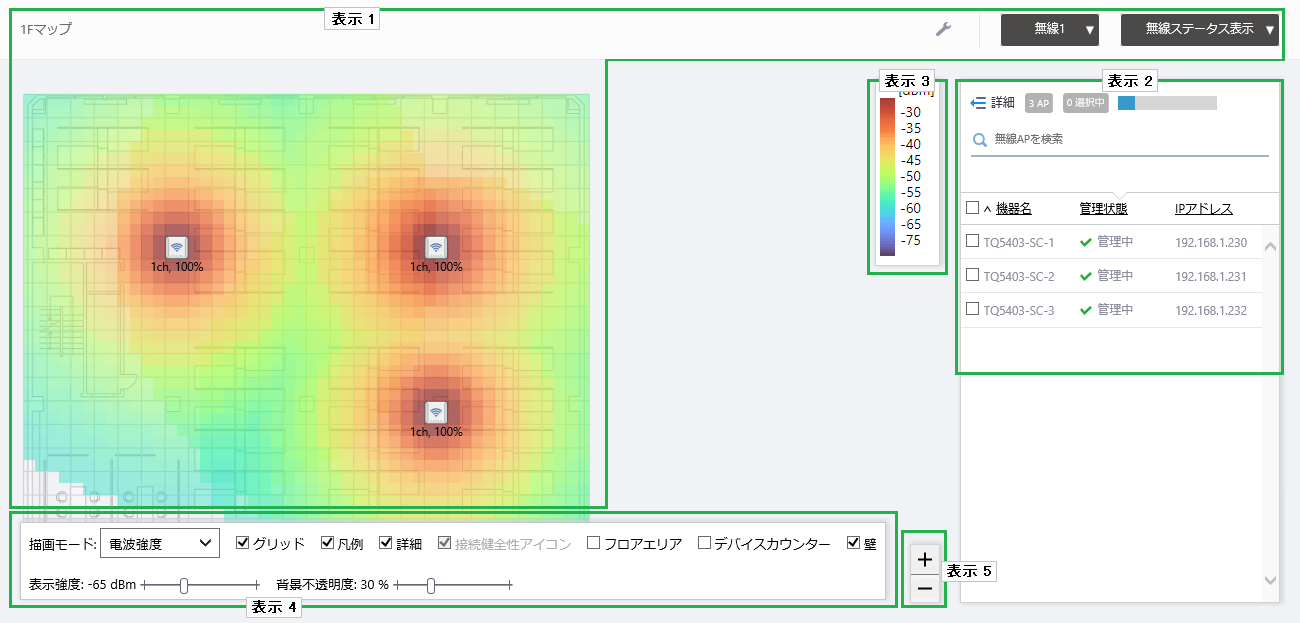

• AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。

• アイコンを中心に、チャンネルまたは電波の到達距離と強度を色で表す、ヒートマップを表示します。

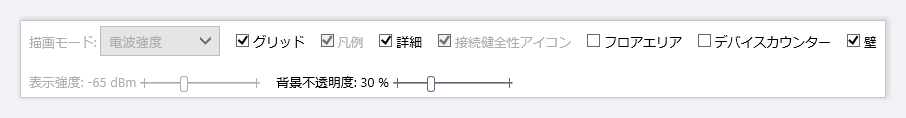

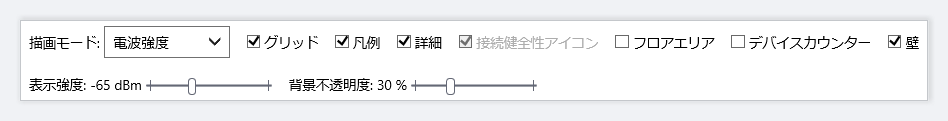

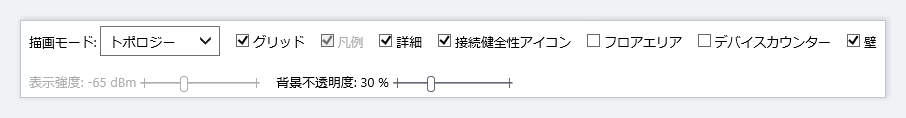

  ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
  AWCプラグイン管理下にない無線APは何も表示されません。

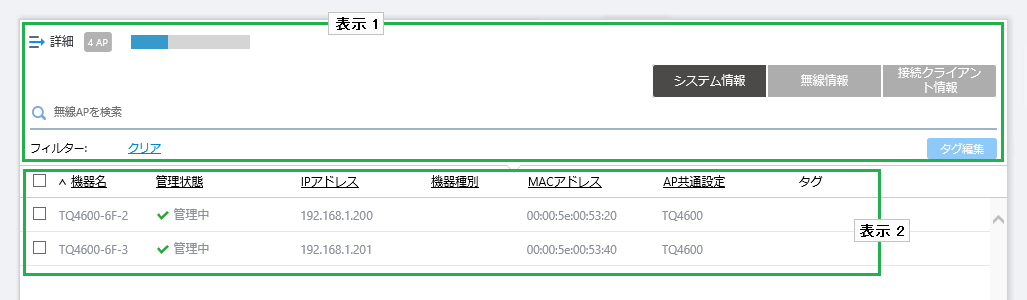

• 無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。

  • AP名

  • MACアドレス

  • IPアドレス
    表示中の無線バンドの使用チャンネル、帯域幅、出力強度

  • クライアント数

  • 最後に管理下から外れた日時


Note

大文字小文字を区別しますのでご注意ください。

Note

タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります

Note

壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。

Note

大文字小文字を区別しますのでご注意ください。

Note

タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。

Note

タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。

Note

付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。

• タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
  タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。


• タグを解除する場合は、タグの右側に表示されている×印をクリックします。

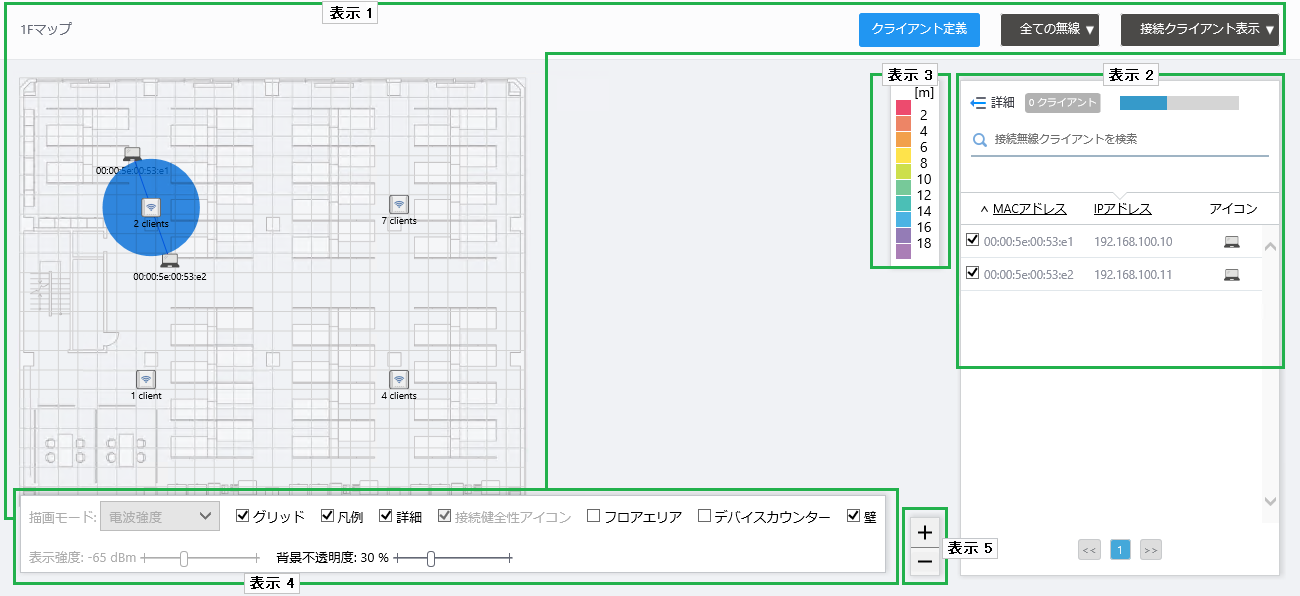

• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• 壁編集


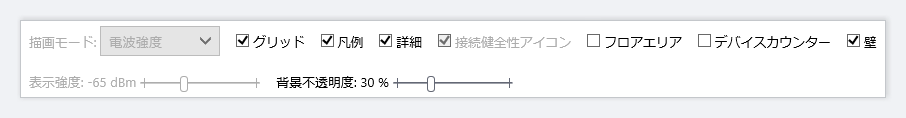

• AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

• AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）はノートPCのアイコンが適用されます。


Note

大文字小文字を区別しますのでご注意ください。

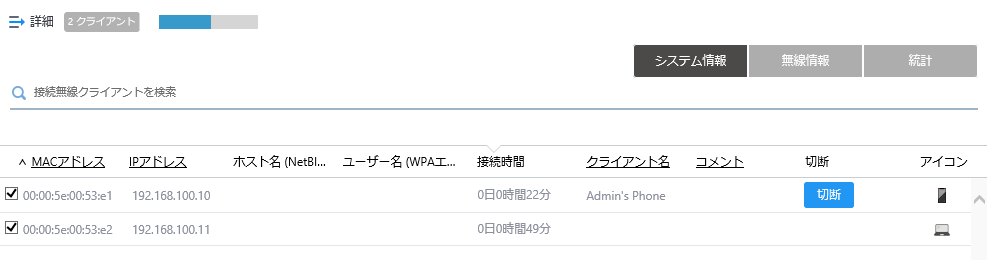

Note

複数の無線クライアントを選択して切断を実行することはできません。個別に切断を実行してください。

Note

本機能はAT-TQ1402、AT-TQm1402 ファームウェアバージョン6.0.0-0.x以降、AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 ファームウェアバージョン7.0.0以降にてサポートします。

Note

クライアント端末が該当SSIDに対して自動接続を行うよう設定されている場合、切断後に再度接続されます。特定のクライアント端末の接続を恒久的に拒否する場合は、MACアクセス制御などを利用する必要があります。

• AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。

• 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。

• AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）はノートPCのアイコンが適用されます。

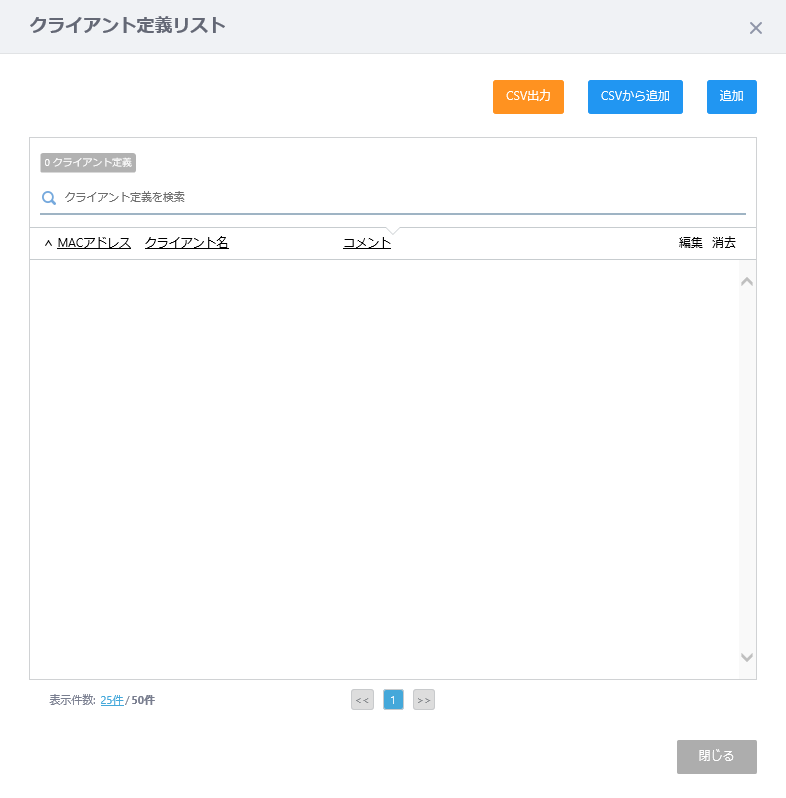

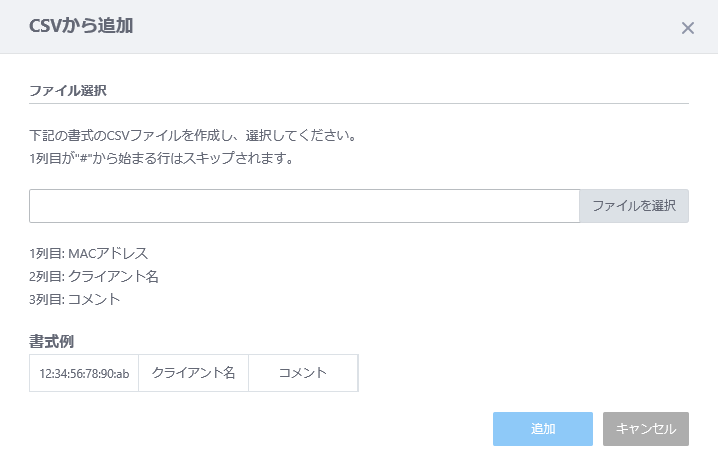

• 「ファイルを選択」ボタン：
  事前に作成したCSVファイルを指定します。
  CSVファイルは、各行ごとに下記の項目順でカンマ区切りで作成してください。
  ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。

  • 1列目：MACアドレス

  • 2列目：クライアント名

  • 3列目：コメント


  Note

  CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。

• 「追加」ボタン：指定したファイルから無線クライアント名を読み込んで追加します。

• 「キャンセル」ボタン：無線クライアント名の定義を止めます。

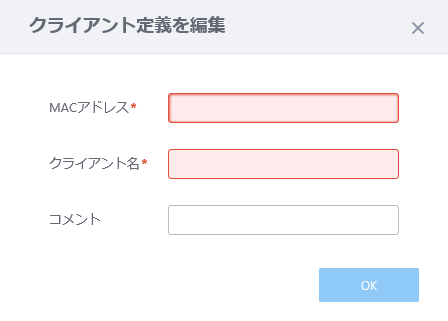

• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「接続クライアント一覧」に表示する際の名前を指定します。

• コメント：
  コメントを入力します。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を止めます。


Note

大文字小文字を区別しますのでご注意ください。

• MACアドレス：
  無線クライアントのMACアドレスを入力します。

• クライアント名：
  無線クライアントを「接続クライアント一覧」に表示する際の名前を指定します。

• コメント：
  コメントを入力します。

• 「OK」ボタン：
  無線クライアント名の定義を決定します。

• 「×」ボタン：
  クライアント定義を中止します。


• 設定適用：
  無線設定画面で行った設定変更が無線AP本体に適用されます。


• 再起動：
  無線APを再起動します。


• ファームウェア割り当て：
  「ファームウェア割り当て」ダイアログを表示し、該当の無線APに対して、次回ファームウェア更新を行う際に適用するファームウェアを割り当てます。
  ファームウェアは、別途「ファームウェア登録」にて登録します。
  ファームウェアの割り当て方法については、「無線APの再起動、ファームウェア更新」の「ファームウェア割り当て」をご覧ください。
  無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「無線APステータス詳細」画面の基本情報にて確認できます。


• ファームウェア更新：
  「ファームウェア更新」ダイアログを表示します。
  適用するファームウェアは、別途「ファームウェア割り当て」にて指定します。
  ファームウェアの更新については、「無線APの再起動、ファームウェア更新」の「ファームウェア適用」をご覧ください。


  Note

  1マップあたりに配置できる無線APは120台までです。
  これに伴い、一度にファームウェアを更新できる無線APの数は最大120台となりますが、AWCプラグインと各無線APとの間の通信速度や、帯域の使用状況によって、上記の台数よりも少なくなる場合があります。



• AWC計算・適用：
  現在のフロアマップが所属する管理グループのすべての管理下APに対して、AWC計算の実施、適用を行います。


• 無線ステータス表示

• 接続クライアント表示

• スマートコネクト表示

• 不正AP表示

• AP配置

• 壁編集


Note

大文字小文字を区別しますのでご注意ください。

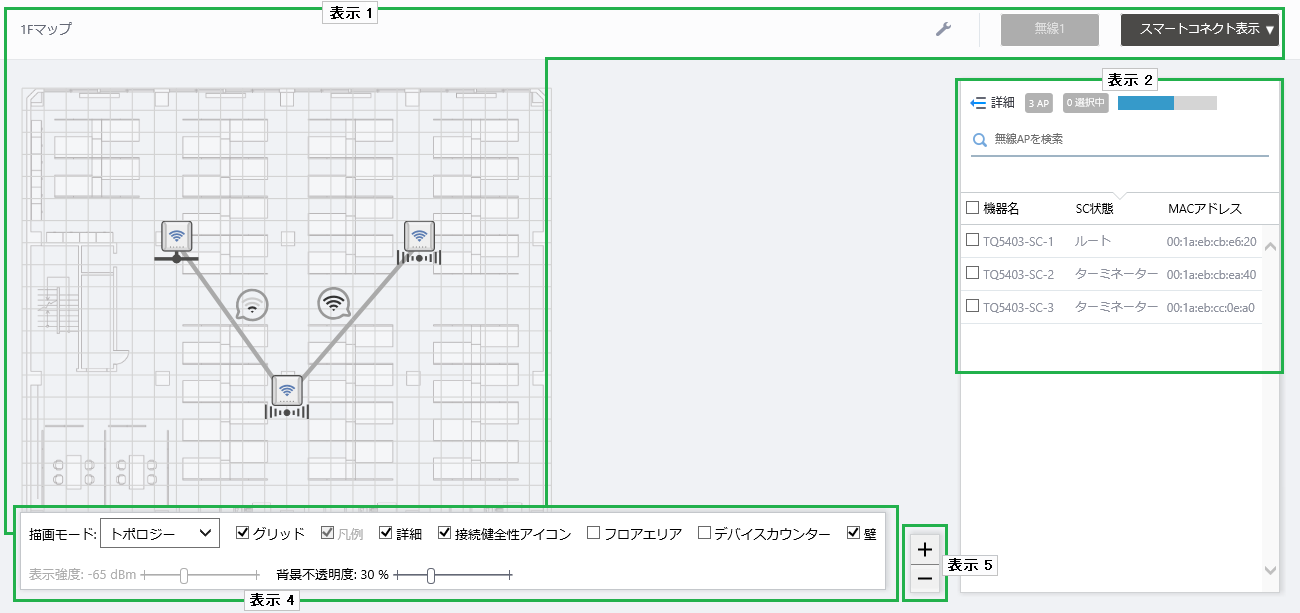

• ルート：
  配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。

• コネクター：
  配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。

• ターミネーター：
  配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。

• 不明：
  AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。


Note

大文字小文字を区別しますのでご注意ください。

• ルート：
  配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。

• コネクター：
  配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。

• ターミネーター：
  配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。

• 不明：
  AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。


Note

大文字小文字を区別しますのでご注意ください。

Note

大文字小文字を区別しますのでご注意ください。

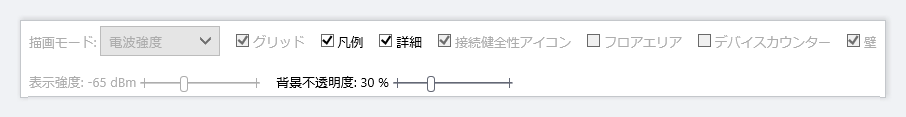

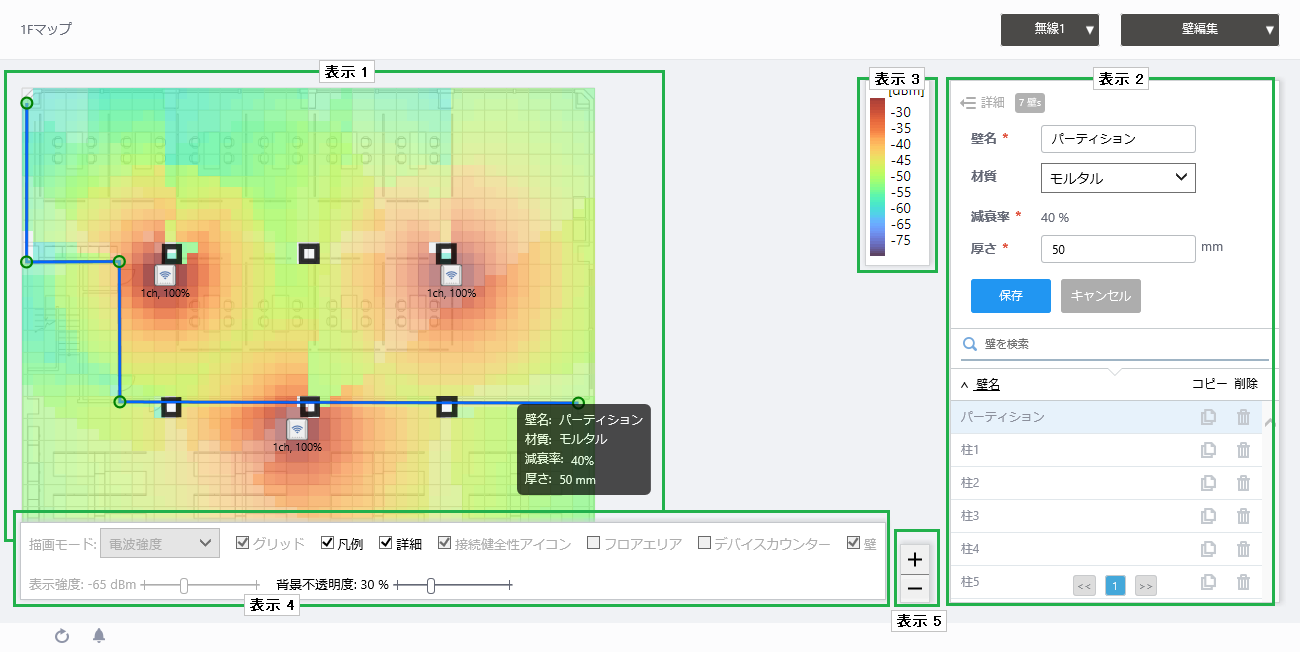

• 硝子：1%

• 木：30%

• モルタル：40%

• 無筋コンクリート：50%

• 鉄筋コンクリート：75%

• 金属：99%


Note

大文字小文字を区別しますのでご注意ください。
