各種操作 / チャンネルブランケット / チャンネルブランケットの作成

CB共通設定に基づいてチャンネルブランケットを作成します。
例えば異なるフロアに同様のネットワークを構築する場合など、1つのCB共通設定を用いて複数のチャンネルブランケットを作成できます。

チャンネルブランケットの作成

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。






2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
   CB共通設定の設定情報が表示されます。






3. コンテンツ欄右上の「編集」ボタンをクリックします。
   CB共通設定編集画面が表示されます。

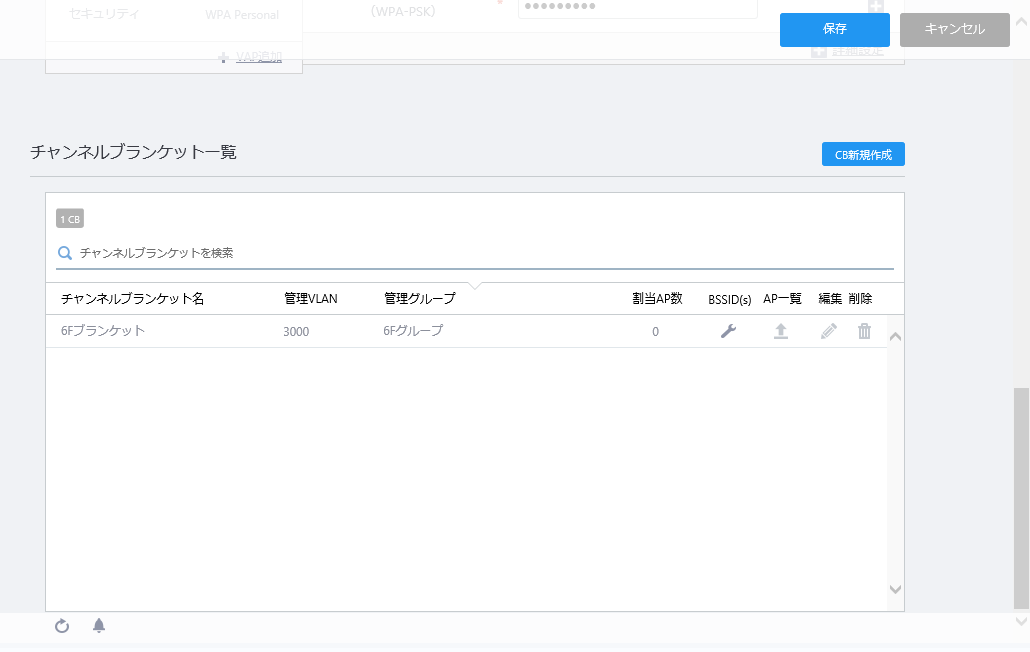

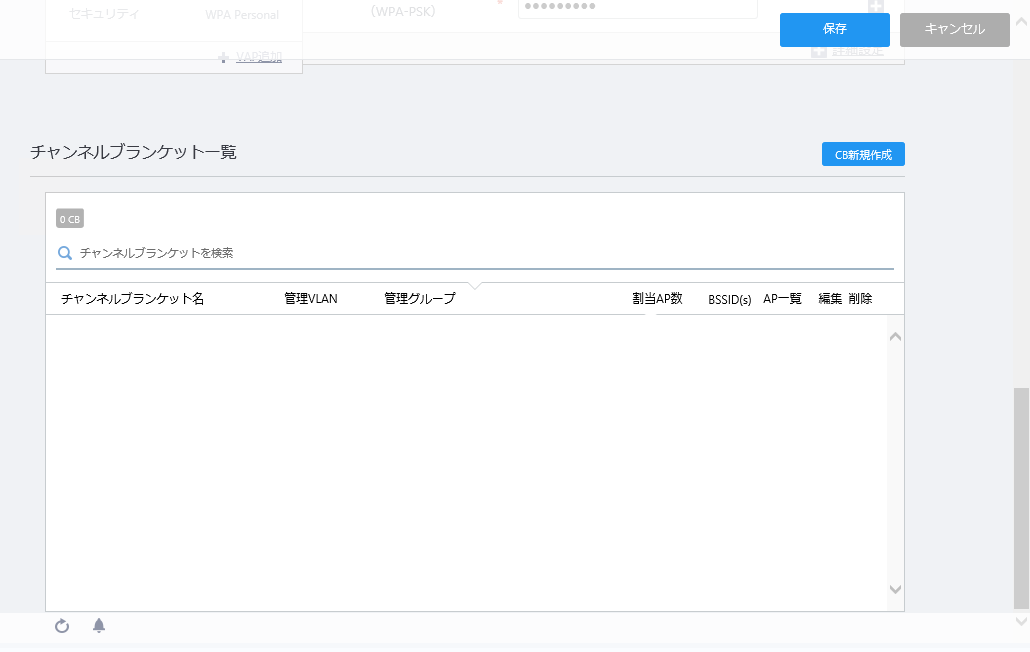

4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、「CB新規作成」ボタンをクリックします。

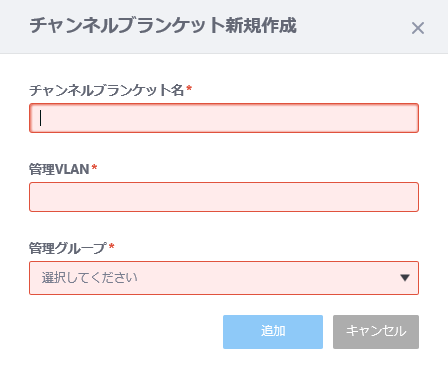

   「チャンネルブランケット新規作成」ダイアログが表示されます。

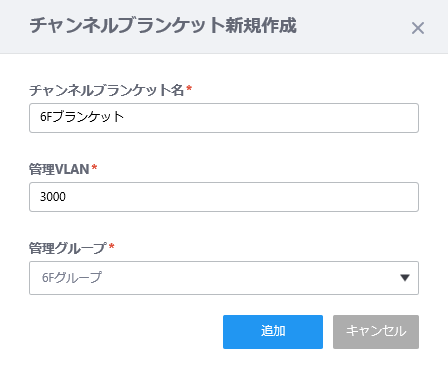

   表 1：「チャンネルブランケット新規作成」ダイアログ


   項目名	説明
   チャンネルブランケット名	チャンネルブランケットの名前を入力します。100文字以内で入力してください。（必須）
   管理VLAN	チャンネルブランケットの管理に使用するVLAN IDを1～4094の数字で入力します。（必須） Note チャンネルブランケットの管理VLANには、無線APの管理用VLAN IDや、VAPのVLAN IDとは異なるVLAN IDを指定してください。
   管理グループ	チャンネルブランケットを構成する管理グループを選択します。CB共通設定にて選択した管理グループのうち、いずれか1つをドロップダウンリストから選択します。（必須）



5. 設定を終えたら「追加」ボタンをクリックします。




   CB共通設定編集画面のチャンネルブランケット一覧に、新たに作成したチャンネルブランケットが追加されます。




6. 作成したチャンネルブランケットを一旦保存する場合は、画面右上の「保存」ボタンをクリックします。
   続けてチャンネルブランケットの所属APを選択する場合は、「チャンネルブランケットの所属APの選択」の手順4から続けます。


チャンネルブランケットの所属APの選択

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。






2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。






3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。

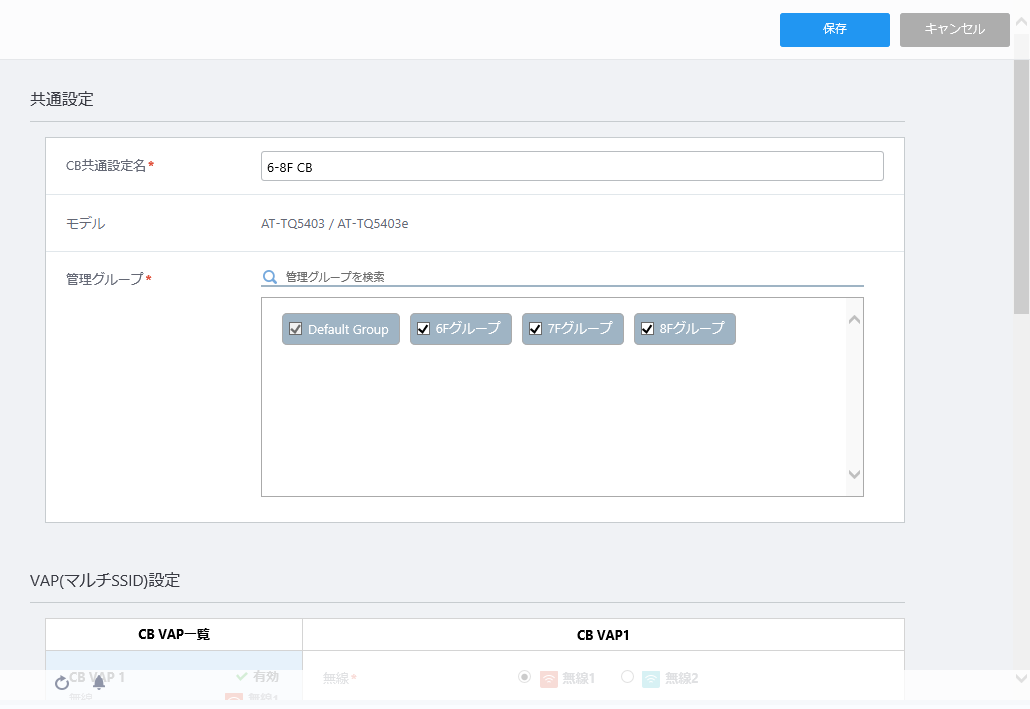

   CB共通設定編集画面が表示されます。






4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「AP一覧」ボタンをクリックします。




   「所属AP一覧」ダイアログが表示されます。
   タイトルには、選択したチャンネルブランケット名が表示されます。

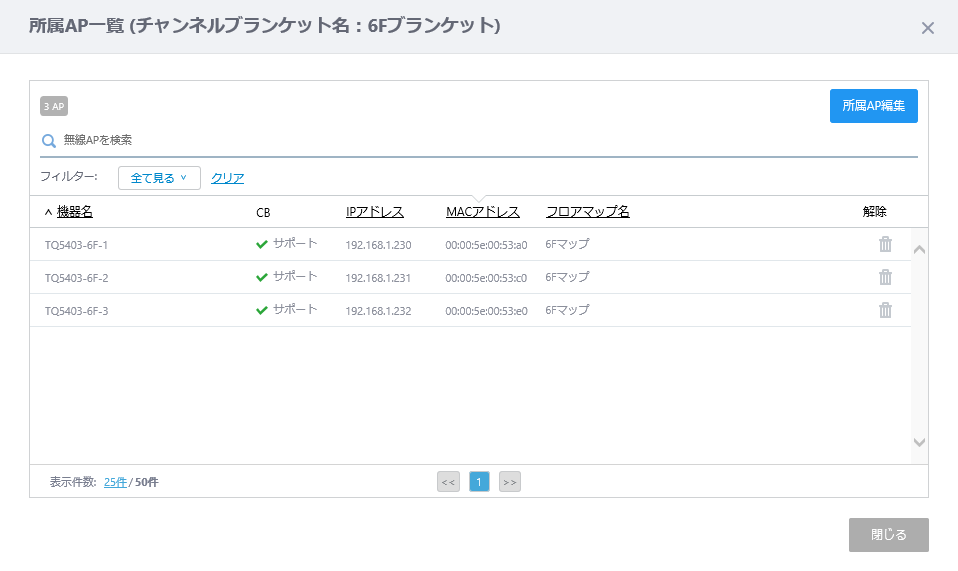

   表 2：「所属AP一覧」ダイアログ


   項目名	説明
   X AP	チャンネルブランケットに所属する無線APの数を表示します。
   「所属AP編集」ボタン	チャンネルブランケットに所属させる無線APを選択します。 「無線APを追加/解除」ダイアログが表示されます。
   無線APを検索	検索したいキーワードを入力します。 現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「フロアマップ名」「管理グループ名」「AP共通設定」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
   フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。 Note タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
   タグ	「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
   機器名	登録時に設定した機器名が表示されます。
   CB	該当の無線AP機種がAWC-CBをサポートするかを、「サポート」または「未判別」で表示します。 Note サポート状況は、AWCプラグインが内蔵する、サポートする機種のMACアドレス範囲情報を基に、選択されたデバイスのMACアドレスを判別して表示します。使用するAWCプラグインバージョンとデバイスの製造時期によっては、正規にチャンネルブランケットをサポートする機種であっても「未判別」と表示されることがあります。
   IPアドレス	IPアドレスが表示されます。
   MACアドレス	MACアドレスが表示されます。
   フロアマップ名	無線APが配置されているフロアマップ名が表示されます。
   「解除」ボタン（ゴミ箱アイコン）	該当の無線APをチャンネルブランケットの所属APから除外します。
   閉じる	「所属AP一覧」ダイアログを閉じ、CB共通設定編集画面に戻ります。



5. ダイアログ右上の「所属AP編集」ボタンをクリックします。

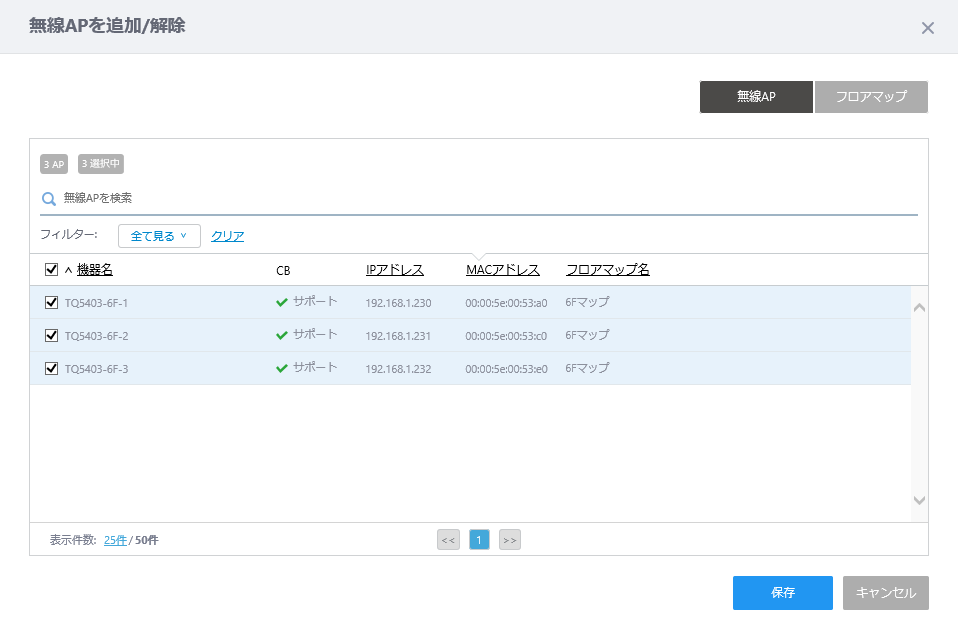

   「無線APを追加/解除」ダイアログが表示されます。




   表 3：「無線APを追加/解除」ダイアログ


   項目名	説明
   ダイアログ上部
   「無線AP」ボタン	ダイアログを無線AP一覧表示に切り替えます。 チャンネルブランケットに所属させる無線APを、管理グループ配下の無線AP一覧から選択します。

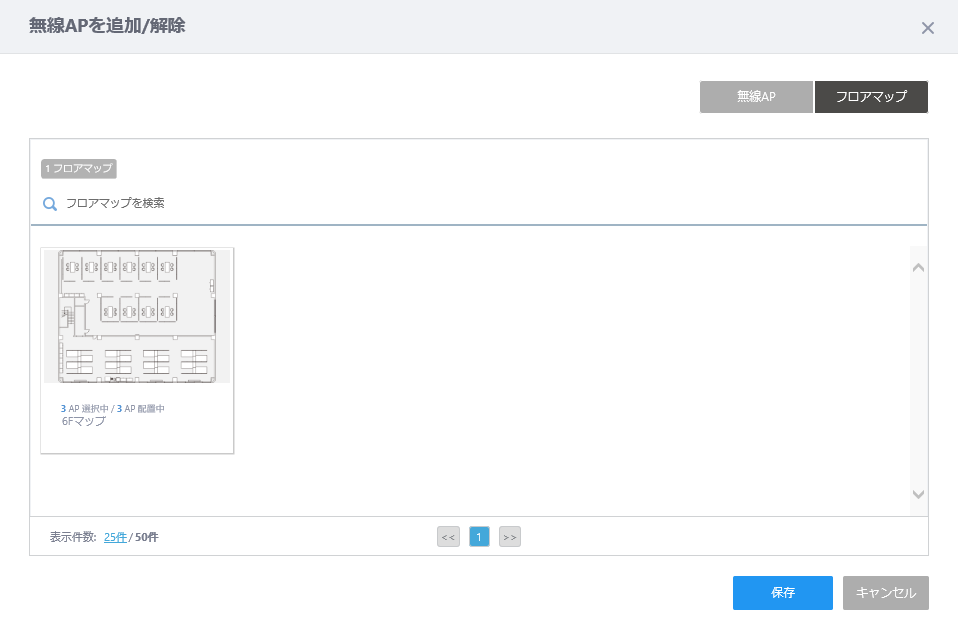

   「フロアマップ」ボタン	ダイアログをフロアマップ一覧表示に切り替えます。 チャンネルブランケットに所属させる無線APを、管理グループ配下のフロアマップから選択します。
   無線AP選択表示
   無線APを検索	検索したいキーワードを入力します。 現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「フロアマップ名」「管理グループ名」「AP共通設定」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
   フィルター	登録されているタグで絞り込むことができます。 タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。 Note タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
   タグ	「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
   チェックボックス	無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
   機器名	登録時に設定した機器名が表示されます。
   CB	該当の無線AP機種がAWC-CBをサポートするかを、「サポート」または「未判別」で表示します。 Note サポート状況は、AWCプラグインが内蔵する、サポートする機種のMACアドレス範囲情報を基に、選択されたデバイスのMACアドレスを判別して表示します。使用するAWCプラグインバージョンとデバイスの製造時期によっては、正規にチャンネルブランケットをサポートする機種であっても「未判別」と表示されることがあります。
   IPアドレス	IPアドレスが表示されます。
   MACアドレス	MACアドレスが表示されます。
   フロアマップ名	無線APが配置されているフロアマップ名が表示されます。
   保存	所属させる無線APの選択状態を保存します。
   戻る	所属させる無線APの選択状態を保存せず、「所属AP一覧」ダイアログに戻ります。
   フロアマップ一覧表示
   X フロアマップ	フロアマップの総数が表示されます。
   フロアマップを検索	検索したいキーワードを入力します。 現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
   フロアマップパネル	作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。 パネルの上にマウスオーバーすると透過パネルに切り替わり、「詳細画面を見る」の文字が表示されます。パネルまたは「詳細画面を見る」をクリックするとフロアマップの詳細表示画面に移動します。
   表示件数	リストに表示させる件数を指定します。
   ＜＜	最初のリストに戻ります。
   番号	ページ番号です。
   ＞＞	最後のリストに移動します。
   保存	所属させる無線APの選択状態を保存します。
   戻る	所属させる無線APの選択状態を保存せず、CB共通設定編集画面に戻ります。
   フロアマップ詳細表示
   フロアマップ名	フロアマップ名を表示します。
   フロアマップ	フロアマップと、配置されている無線APがグラフィカルに表示されます。 無線APにマウスカーソルを置くと、無線APのIPアドレス、MACアドレス、機種名とチャンネルブランケットのサポート可/未判別を示すポップアップが表示されます。 無線APをクリックすると、無線APアイコンの背景に青丸が表示され、選択状態に切り替わります。複数の無線APを選択することも可能です。 無線APアイコンの選択を解除する場合は、再度、無線APアイコンをクリックし通常の無線APアイコンの状態にします。 濃い灰色の無線APアイコンは、他のチャンネルブランケットに所属済みであることを表します。
   保存	所属させる無線APの選択状態を保存します。
   戻る	所属させる無線APの選択状態を保存せず、フロアマップ一覧表示に戻ります。



6. チャンネルブランケットに所属させる無線APを選択し、「保存」ボタンをクリックします。
   「所属AP一覧」ダイアログに、選択した無線APが表示されます。






7. 「所属AP一覧」ダイアログの「閉じる」ボタンをクリックします。
   CB共通設定編集画面に戻ります。

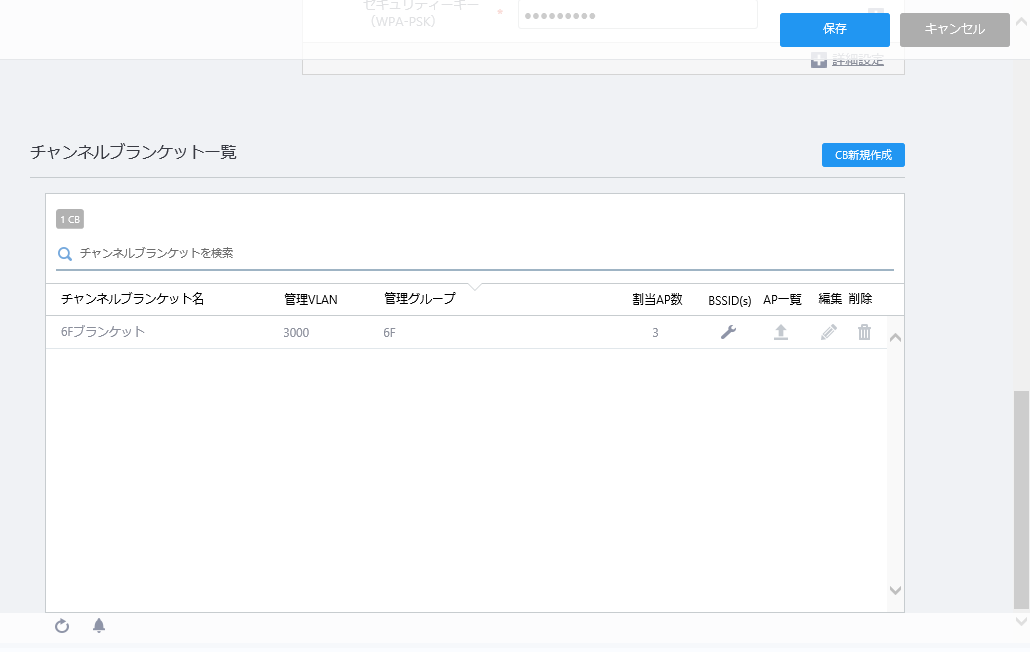

   設定した所属APは、チャンネルブランケットの割当AP数に反映されます。






8. CB共通設定編集画面の右上の「保存」ボタンをクリックします。
   CB共通設定詳細画面が表示されます。




CB共通設定の適用

初期状態の無線APに適用する場合

運用中の無線APに適用する場合

CB共通設定に基づくすべてのチャンネルブランケットに適用する

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
   設定機能/チャンネルブランケット設定一覧画面が表示されます。
   コンテンツ欄の一覧には、AWCプラグインに登録されたすべてのCB共通設定が表示されます。

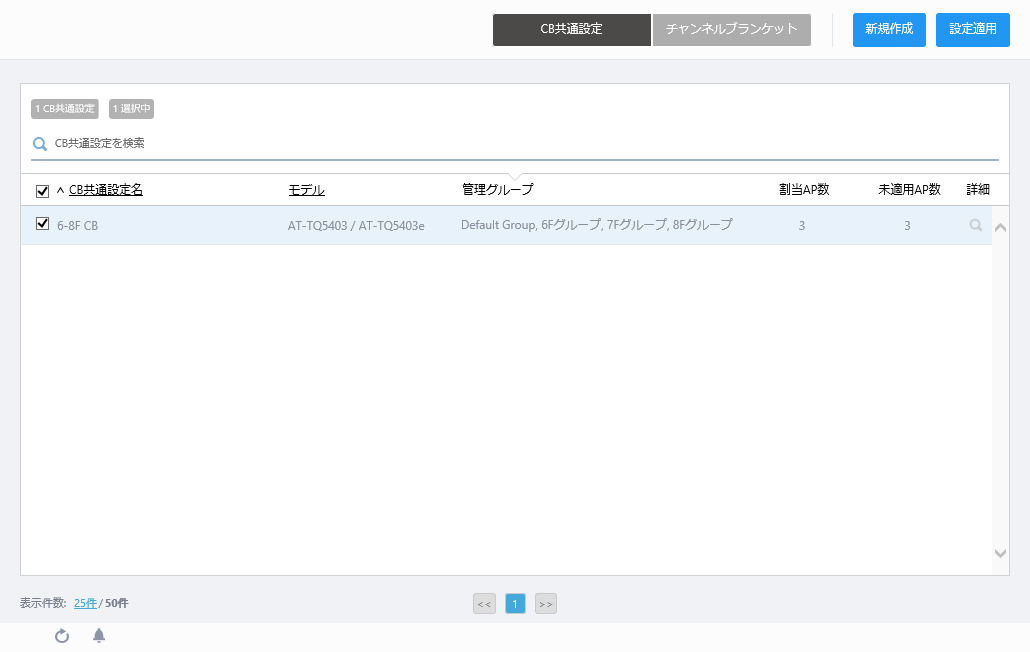

   表 4：CB共通設定一覧


   項目名	説明
   X CB共通設定	CB共通設定の総数が表示されます。
   X 選択中	選択済みのCB共通設定（チェックボックスにチェックを入れている）の総数が表示されます。
   CB共通設定を検索	CB共通設定の検索を行えます。 現在の表示対象のうち、「CB共通設定名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（複数の管理グループを設定している場合の「, 」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
   チェックボックス	CB共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のCB共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
   CB共通設定名	CB共通設定名が表示されます。
   管理グループ	チャンネルブランケットを構成する管理グループを表示します。
   割当AP数	CB共通設定を設定した無線AP数が表示されます。
   未適用AP数	設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
   「詳細」ボタン（虫めがねアイコン）	CB共通設定の詳細画面が表示されます。CB共通設定の詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「CB共通設定の作成、編集、削除」をご覧ください。



2. 設定適用を行うCB共通設定のチェックボックスをクリックし、チェックを入れます。






3. コンテンツ欄右上の「設定適用」ボタンをクリックします。
   「設定適用」ダイアログが表示されます。






4. 「設定適用」ダイアログに表示される無線APの一覧を確認し、「OK」ボタンをクリックします。


5. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。


特定のチャンネルブランケットに適用する

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
   設定機能/チャンネルブランケット設定一覧画面が表示されます。
   コンテンツ欄の一覧には、AWCプラグインに登録されたすべてのCB共通設定が表示されます。

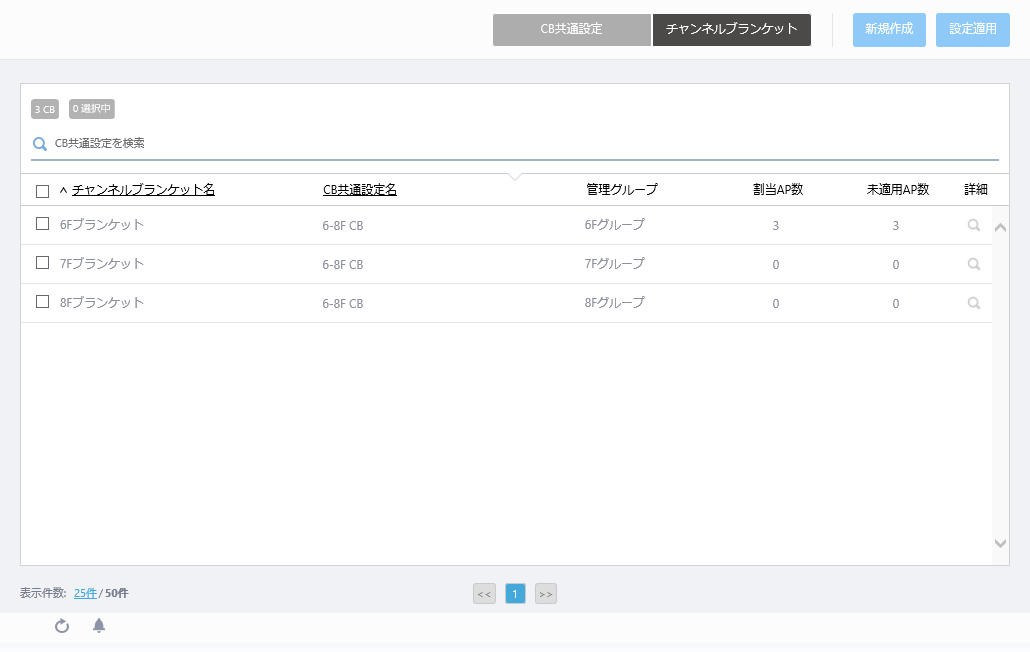

2. コンテンツ欄上部の「チャンネルブランケット」ボタンをクリックし、チャンネルブランケット一覧を表示します。

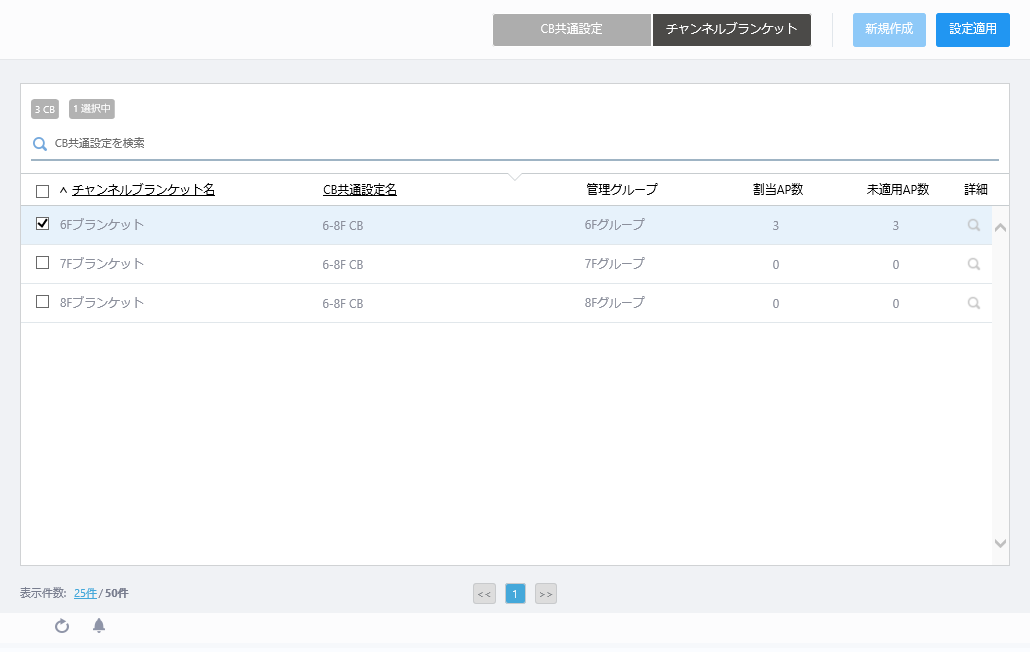

   表 5：チャンネルブランケット一覧


   項目名	説明
   X CB	チャンネルブランケットの総数が表示されます。
   X 選択中	選択済みのチャンネルブランケット（チェックボックスにチェックを入れている）の総数が表示されます。
   CB共通設定を検索	CB共通設定の検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
   チェックボックス	チャンネルブランケットの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のチャンネルブランケットすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
   チャンネルブランケット名	チャンネルブランケット名が表示されます。
   CB共通設定名	チャンネルブランケットが基とするCB共通設定名が表示されます。
   管理グループ	チャンネルブランケットを構成する管理グループを表示します。
   割当AP数	CB共通設定を設定した無線AP数が表示されます。
   未適用AP数	設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
   「詳細」ボタン（虫めがねアイコン）	CB共通設定の詳細画面が表示されます。CB共通設定の詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の「チャンネルブランケットの情報の確認」をご覧ください。



3. 設定適用を行うチャンネルブランケットのチェックボックスをクリックし、チェックを入れます。






4. コンテンツ欄右上の「設定適用」ボタンをクリックします。

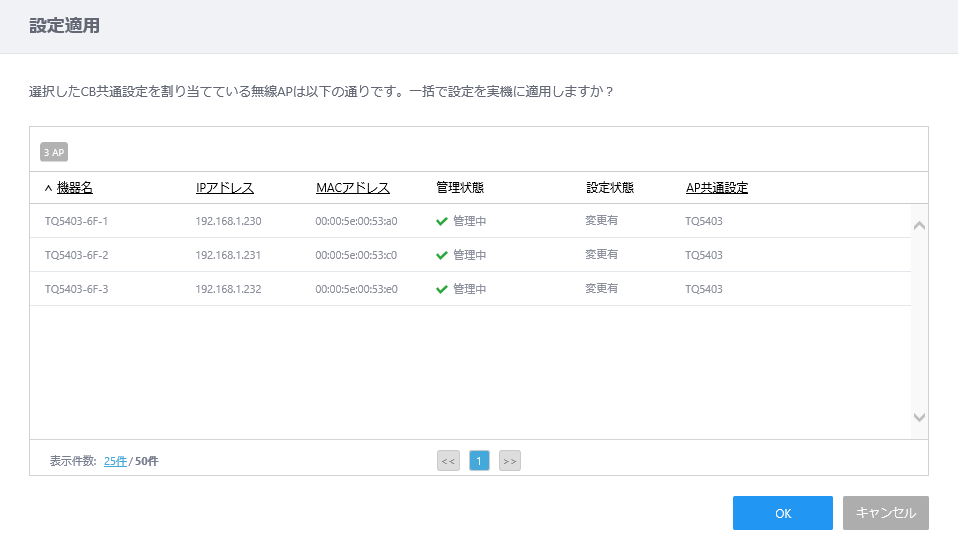

   「設定適用」ダイアログが表示されます。






5. 「設定適用」ダイアログに表示される無線APの一覧を確認し、「OK」ボタンをクリックします。


6. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。


チャンネルブランケットの情報の確認

設定の確認

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
   「設定機能/チャンネルブランケット設定一覧」画面が表示されます。


2. コンテンツ欄上部の「チャンネルブランケット」ボタンをクリックします。
   「設定機能/チャンネルブランケット設定一覧」画面下部の一覧表示がチャンネルブランケット一覧に切り替わります。
   チャンネルブランケット一覧には、AWCプラグインに登録された、すべてのチャンネルブランケットが表示されます。


3. チャンネルブランケット一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。

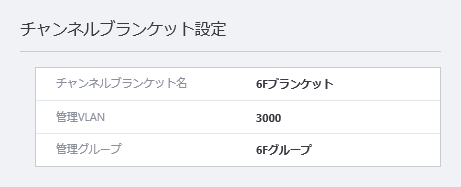

   選択したチャンネルブランケットの詳細画面が表示されます。


1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
   「設定機能/チャンネルブランケット設定一覧」画面が表示されます。


2. CB共通設定一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
   「CB共通設定詳細」画面が表示されます。
   「CB共通設定詳細」画面下部の「チャンネルブランケット一覧」には、選択したCB共通設定に基づくチャンネルブランケットが表示されます。


3. チャンネルブランケット一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
   選択したチャンネルブランケットの詳細画面が表示されます。

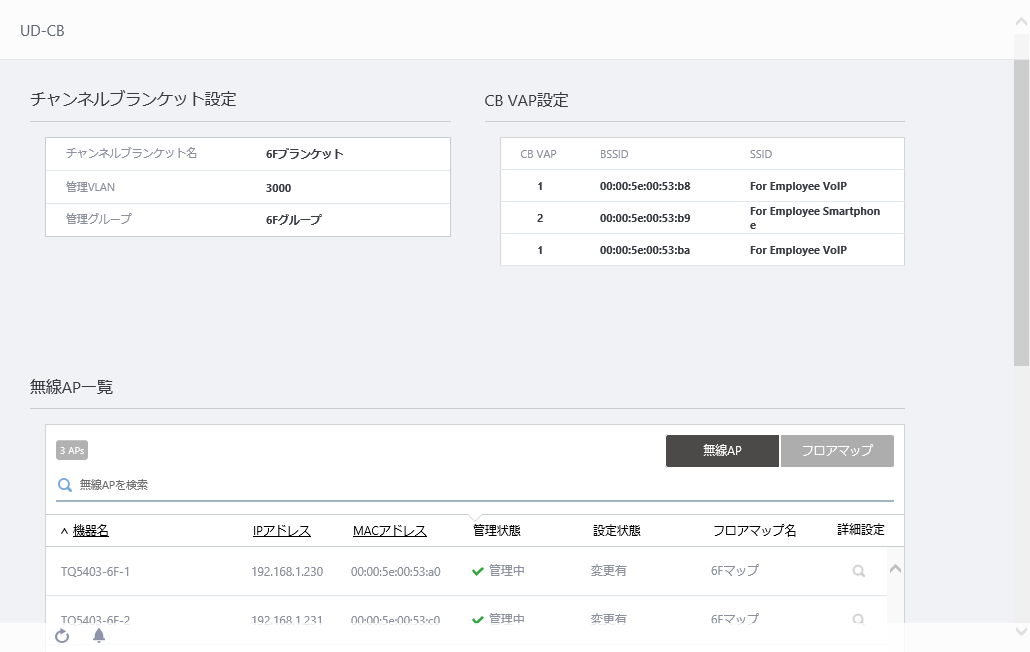

項目名	説明
チャンネルブランケット設定
チャンネルブランケット名	チャンネルブランケット名を表示します。
管理VLAN	チャンネルブランケットの管理VLANのVLAN IDを表示します。
管理グループ	チャンネルブランケットが所属する管理グループを表示します。
CB VAP設定
CB VAP	CB VAP番号を表示します。
BSSID	チャンネルブランケットのCB VAPに設定されたBSSIDを表示します。 このBSSIDは、AWCプラグインが持つMACアドレスプールから自動選択し、同じチャンネルブランケットに所属する無線APすべてが共通して使用します。 一旦設定されたBSSIDは該当のMACアドレスを持つ無線APが管理下から外れた場合も維持されます。
SSID	チャンネルブランケットのSSIDを表示します。
無線AP一覧
「無線AP」ボタン	コンテンツ欄の「AP一覧」にて、無線AP一覧を表示します。 デフォルトは無線APが選択されています。
「フロアマップ」ボタン	コンテンツ欄の「AP一覧」にて、フロアマップ形式で所属APを表示します。

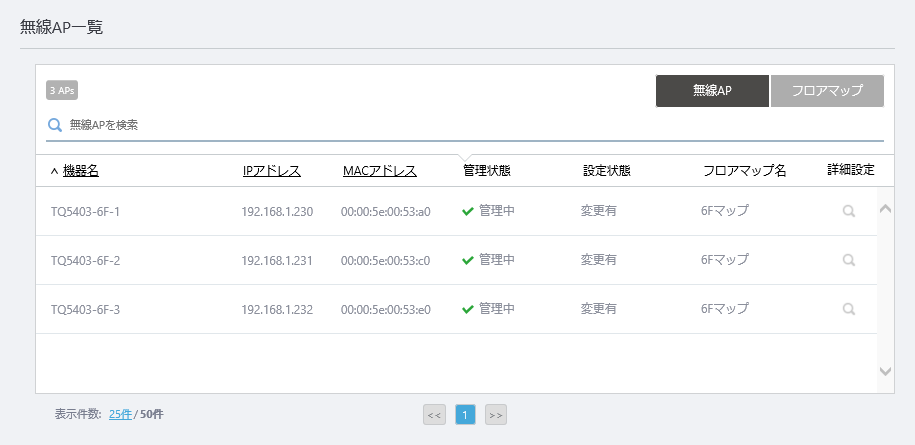

無線AP一覧表示時
X AP	チャンネルブランケットに所属する無線APの数を表示します。
無線APを検索	検索したいキーワードを入力します。 現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
機器名	無線APの機器名を表示します。
IPアドレス	無線APのIPアドレスを表示します。
MACアドレス	無線APのMACアドレスを表示します。
管理状態	管理状態が以下の内容で表示されます。 未管理： IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態 探索中： AWCプラグインが無線APを探索している状態 適用中： AWCプラグインが無線APに対して設定を適用している状態 管理中： AWCプラグインが無線APを管理している状態 管理失敗： AWCプラグインが無線APの管理下から外れた状態
設定状態	設定状態が以下内容で表示されます。 未適用： 今までにAWCプラグインから設定が適用されたことのない状態 最新： 無線APに対して最新の設定が適用されている状態 変更有： 無線APに対して最新の設定が適用されていない状態
フロアマップ名	無線APが配置されているフロアマップ名を表示します。
「詳細設定」ボタン（虫めがねアイコン）	無線APの詳細画面が表示されます。無線APの詳細画面の説明は、「各種操作」/「無線管理」/「無線APの各種情報の表示」をご覧ください。

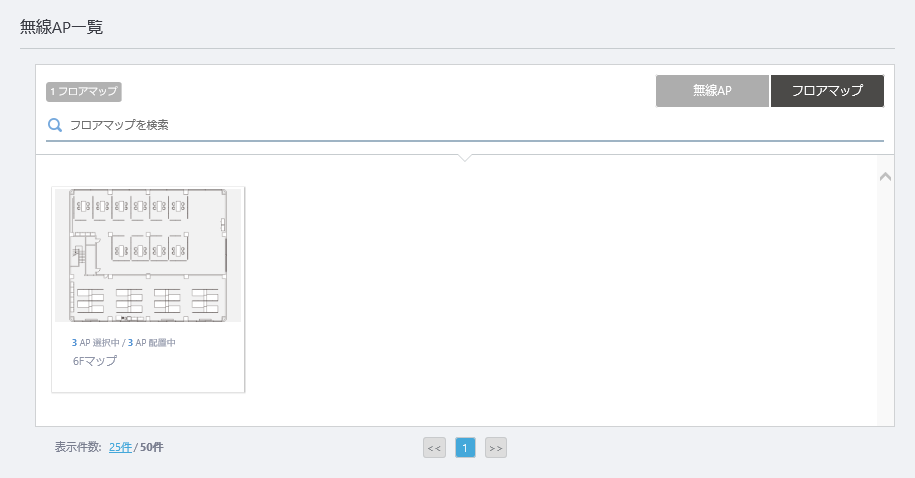

フロアマップ表示時
X フロアマップ	フロアマップの総数が表示されます。
フロアマップを検索	検索したいキーワードを入力します。 現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
フロアマップパネル	チャンネルブランケットの所属APが配置されたフロアのフロアマップパネルが表示され、フロアマップに配置された無線AP数、チャンネルブランケットに所属している無線AP数とフロアマップ名が表示されます。 X AP 選択中：チャンネルブランケットに所属している無線AP数を表示します。 X AP 配置中：フロアマップに配置された無線APの総数を表示します。 パネルの上にマウスオーバーすると透過パネルに切り替わり、「詳細画面を見る」の文字が表示されます。パネルまたは「詳細画面を見る」をクリックすると「無線APを確認」ダイアログを表示します。
表示件数	リストに表示させる件数を指定します。
＜＜	最初のリストに戻ります。
番号	ページ番号です。
＞＞	最後のリストに移動します。

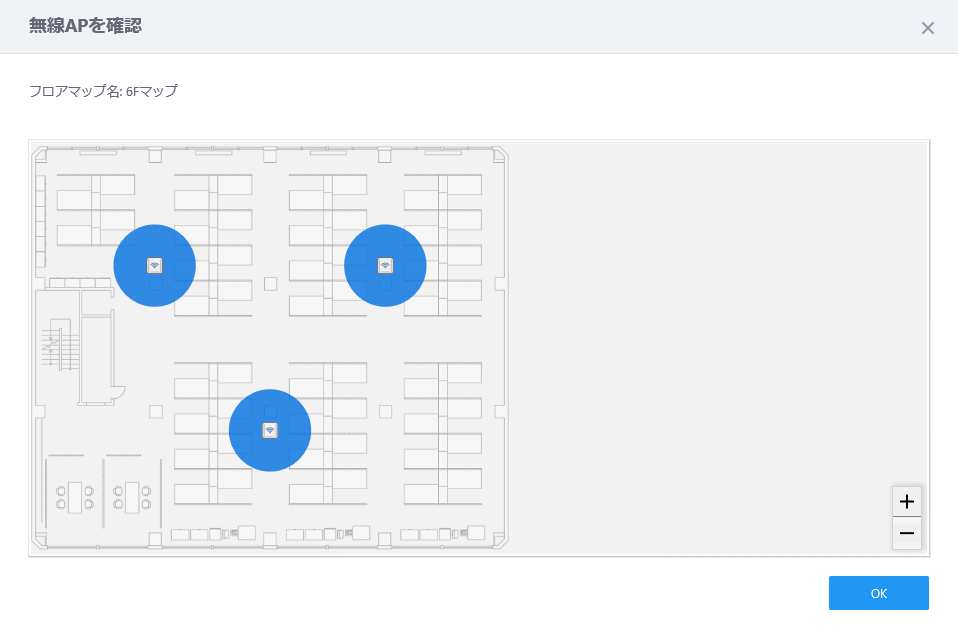

「無線APを確認」ダイアログ

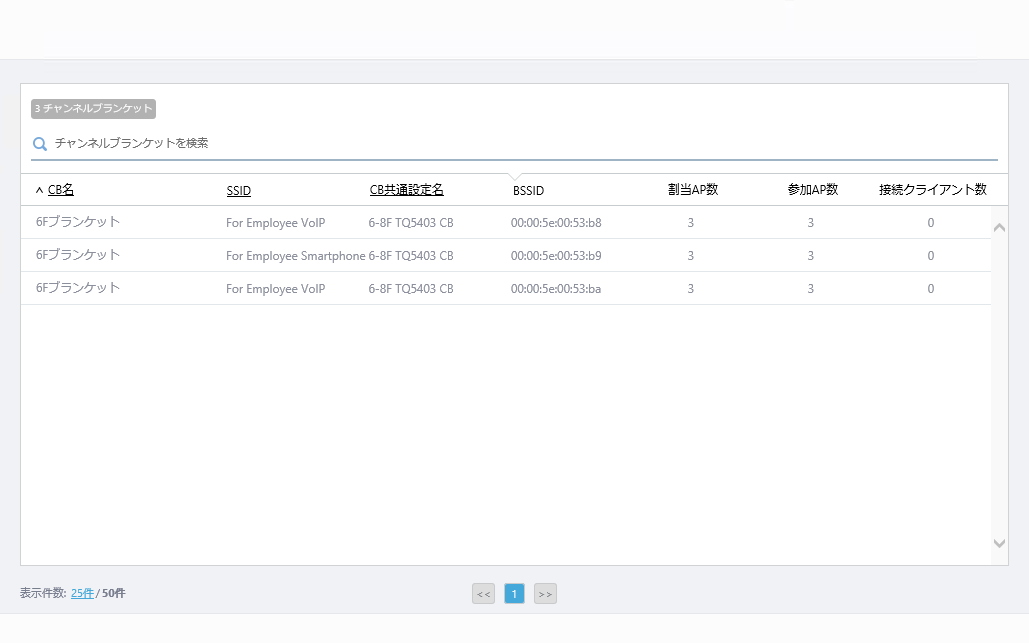

運用状況の確認

チャンネルブランケットの編集

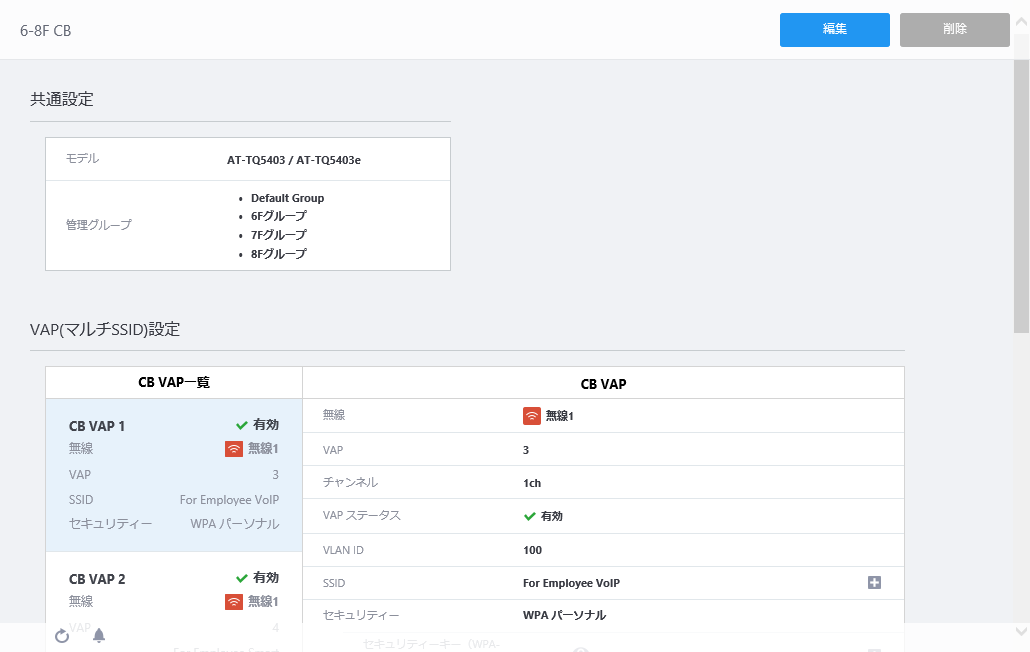

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。






2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。

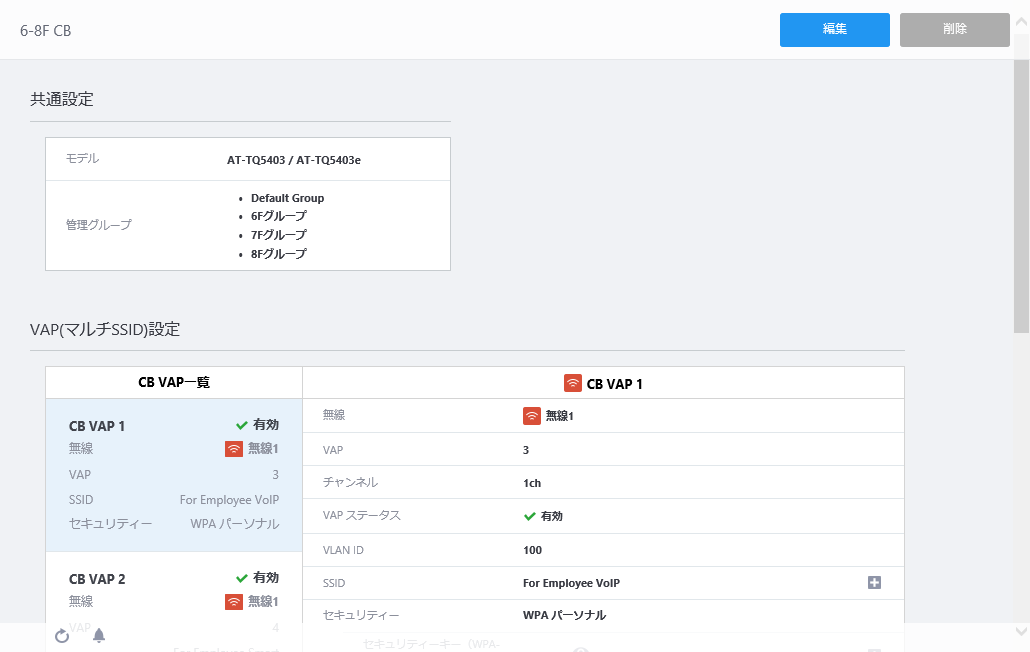

3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
   CB共通設定編集画面が表示されます。






4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「編集」ボタンをクリックします。
   今回は、「チャンネルブランケット一覧」には先ほど作成したチャンネルブランケットが1つだけ登録されていますが、同じCB共通設定を適用するチャンネルブランケットを多数作成している場合は、「チャンネルブランケットを検索」欄にキーワードを入力して、表示対象を絞り込むこともできます。
   現在の表示対象のうち、「チャンネルブランケット名」「管理VLAN」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。


   Note

   大文字小文字を区別しますのでご注意ください。

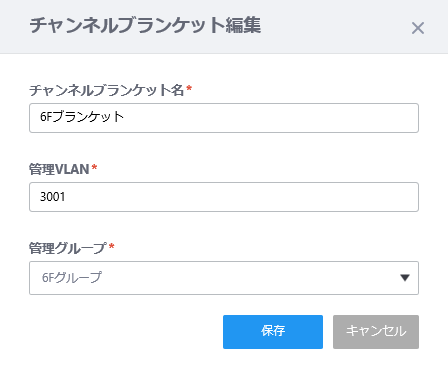

   「チャンネルブランケット編集」ダイアログが表示されます。




   表 8：「チャンネルブランケット編集」ダイアログ


   項目名	説明
   チャンネルブランケット名	チャンネルブランケットの名前を入力します。100文字以内で入力してください。（必須）
   管理VLAN	チャンネルブランケットの管理に使用するVLAN IDを1～4094の数字で入力します。（必須） Note チャンネルブランケットの管理VLANには、無線APの管理用VLAN IDや、VAPのVLAN IDとは異なるVLAN IDを指定してください。
   管理グループ	チャンネルブランケットを構成する管理グループを選択します。CB共通設定にて選択した管理グループのうち、いずれか1つをドロップダウンリストから選択します。 管理グループを変更すると、現在チャンネルブランケットに所属している無線APがすべて解除されます。 「確認」ダイアログが表示されますので、管理グループを変更する場合は「OK」ボタンをクリックします。



5. 設定を終えたら「保存」ボタンをクリックします。
   CB共通設定編集画面のチャンネルブランケット一覧に、チャンネルブランケットの変更が反映されます。






6. BSSIDを確認します。コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「BSSID」ボタンをクリックします。

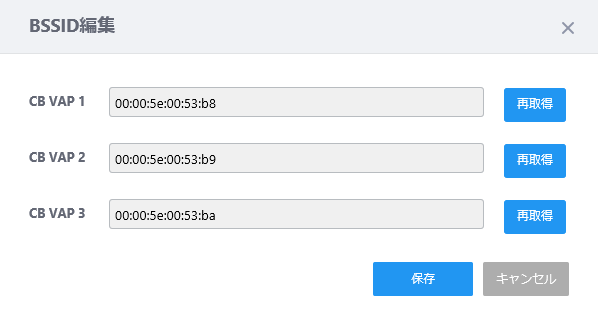

   「BSSID編集」ダイアログが表示されます。




   表 9：「BSSID編集」ダイアログ


   項目名	説明
   BSSID	CB VAPに設定されているBSSIDを表示します。
   「再取得」ボタン	該当のCB VAPに設定するBSSIDを再取得します。 このBSSIDは、AWCプラグインが持つMACアドレスプールから自動選択し、同じチャンネルブランケットに所属する無線APすべてが共通して使用します。 一旦設定されたBSSIDは該当のMACアドレスを持つ無線APが管理下から外れた場合も維持されます。

   通常、CB VAPのBSSIDを変更する必要はありません。
   ただし、BSSIDの基となった無線APを管理下から外し、その後同じチャンネルブランケットに戻す予定がない場合は、該当の無線APに基づくBSSIDを新たなネットワークで使用できるよう、他の設定変更を行う際などに、BSSIDの再取得を行って、チャンネルブランケット内に存在しない無線APに基づくBSSIDを解放しておくことをお勧めします。


7. 確認を終えたら「保存」ボタンをクリックします。


8. 画面右上の「保存」ボタンをクリックし、チャンネルブランケットの設定変更をCB共通設定に保存します。


チャンネルブランケットの削除

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。






2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。






3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。

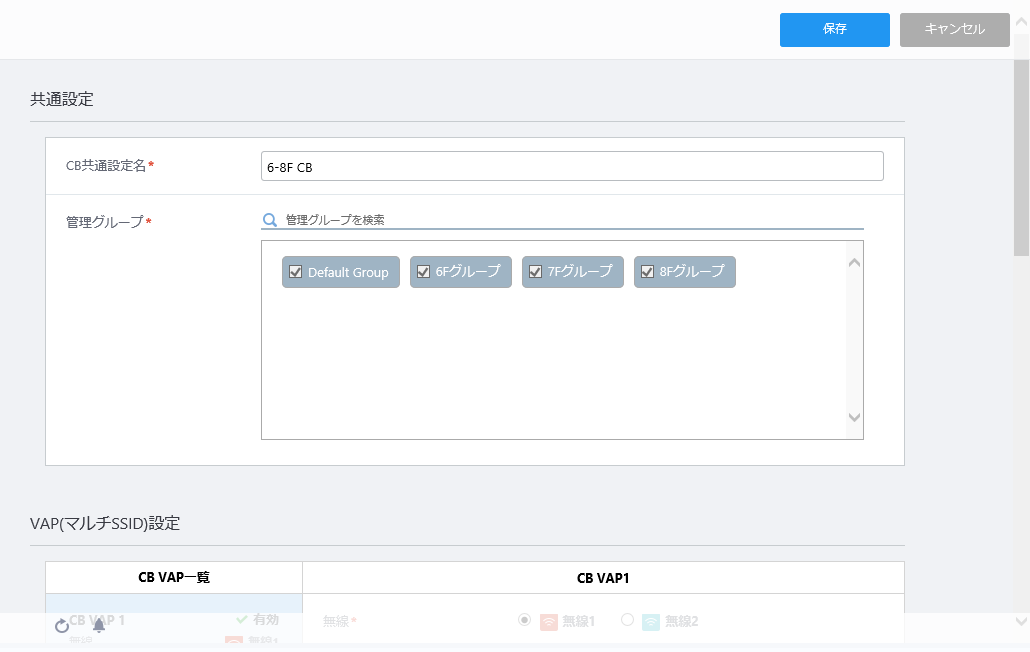

   CB共通設定編集画面が表示されます。






4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「削除」ボタン（ゴミ箱アイコン）をクリックします。






5. 「確認」ダイアログが開きます。


6. 「削除」ボタンをクリックします。
   CB共通設定編集画面のチャンネルブランケット一覧に、チャンネルブランケットの変更が反映されます。




7. 画面右上の「保存」ボタンをクリックし、チャンネルブランケットの設定変更をCB共通設定に保存します。
