「設定」タブでは、現在開いている共通 GUI ウィンドウにおけるポーリング間隔その他を設定します。ポーリング間隔は、共通 GUI ウィンドウごとに個別設定できます。

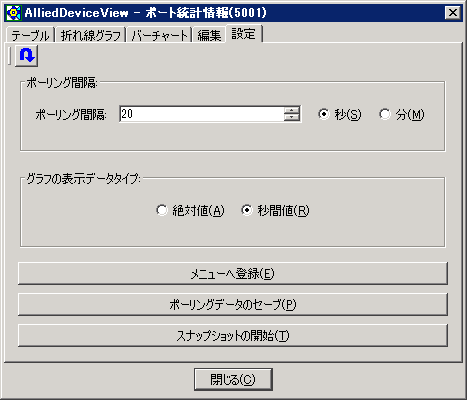

「設定」タブ
この共通 GUI ウィンドウで表示されている変数に対するポーリング（Get）間隔を指定します。ポーリング間隔は秒か分単位で指定できます。数値はキーボードから入力するか、入力フィールドの横の上・下方向ボタンをクリックすることによって入力します。
ポーリング間隔の最小値は 5秒です。ただし、ご使用のシステムの性能や表示データの数に応じて適切な値を設定してください。最大値は 3600秒（1時間）です。
グラフやバーチャートを表示する場合に、取得したデータの値をそのまま表示（絶対値）するか、2回のポーリングの間に変化した値をポーリング間隔で割った値（秒間値）で表示するかを選択します。
取得したデータをそのまま表示
2回のポーリングの間に変化した値÷ポーリング間隔（秒）
Note
「ポーリング間隔」で指定した内容は、次のポーリング時からグラフに反映されます。
現在開いている共通 GUI ウィンドウの情報を後ですばやく参照したい場合は、「ユーザー定義」メニューに登録しておくと便利です。
「設定」タブの「メニューへ登録」ボタンをクリックすると、現在開いているウィンドウを開くためのメニュー項目が「ユーザー定義」メニューに登録されます。次回からは、メニューバーの「ユーザー定義」メニュー以下から目的のウィンドウを選択して開くことができます。
ポーリングで取得したデータをファイルに保存します。「ポーリングデータのセーブ」ダイアログで「ファイル名」と「ファイルタイプ」を指定し、「OK」ボタンをクリックすると、データの保存が開始されます。
データの保存が開始されると、共通 GUI 「設定」タブの「ポーリングデータのセーブ」ボタンが「ポーリングデータのセーブを終了」ボタンに変わります。保存を終了するには、このボタンをクリックしてください。
データは、「ポーリングデータのセーブ」ダイアログの「ファイル名」で指定したファイルに、「ファイルタイプ」ドロップダウンリストで指定したデータ形式で保存されます。指定できるデータ形式は、以下のとおりです。
カンマ区切り（CSV）形式でデータを保存します。
タブ区切り（TSV）形式でデータを保存します。
「ポーリングデータのセーブ」ダイアログ
スナップショット機能を使用します。この機能を使用すると、メインウィンドウに表示されるフロントパネルや、共通 GUI に表示されるグラフ・テーブルの情報を、一定間隔で自動的に保存することができます。
情報は HTML および XML ファイルとして保存されますので、結果を Web ブラウザーなどで簡単に閲覧することができます。
「スナップショットの開始」をクリックすると「スナップショットの開始」ダイアログが表示されます。必要な項目を選択し「OK」をクリックすると、スナップショットの処理が開始されます。
Note
共通 GUI のスナップショットは、共通 GUI を閉じると終了します。

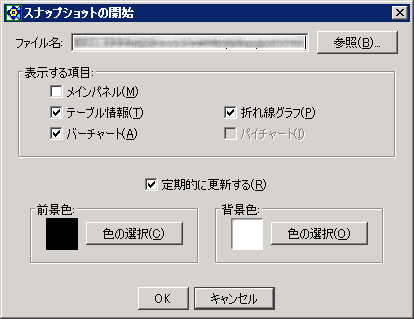

スナップショットの開始
スナップショットの結果を保存する HTML ファイル名をフルパスで指定します。
例： C:\Program Files\Allied Telesis\AlliedView NMS SE\DeviceView\tmp\snapshot.htm
例のように「snapshot.htm」を指定した場合、同じ場所に XML ファイル「snapshot.xml」も生成されます。
Note
XML ファイルを表示するには XML の表示に対応した Web ブラウザー（IE 10など）が必要です。
また、「表示する項目」の選択状況によっては、以下の PNG ファイルも生成されます。
| チェック項目 | 生成される PNG ファイル（「*」の部分は 1 からの連番です） |
|---|---|
| メインパネル | snapshot_m*.png |
| 折れ線グラフ | snapshot_p*.png |
| バーチャート | snapshot_b*.png |
| パイチャート | snapshot_i*.png |
| テーブル情報 | PNG ファイルは生成されません |
HTML に保存したい情報を選択します。選択できる項目は、現在表示しているウィンドウの状態によって変わります。
ここをチェックすると、Web ブラウザーが一定間隔ごとに再表示を行うように HTML に指定します。
HTML に設定する前景色、背景色を指定します。
「OK」ボタンをクリックすると、指定した内容でスナップショットの処理が開始されます。
スナップショット処理の実行中は、「設定」タブの「スナップショットの開始」が「スナップショットの終了」ボタンに変わります。スナップショット処理を終了させるには、このボタンをクリックしてください。あるいは、共通 GUI を閉じても、スナップショット処理は終了します。
Note
共通 GUI のスナップショットは、共通 GUI を閉じると終了します。

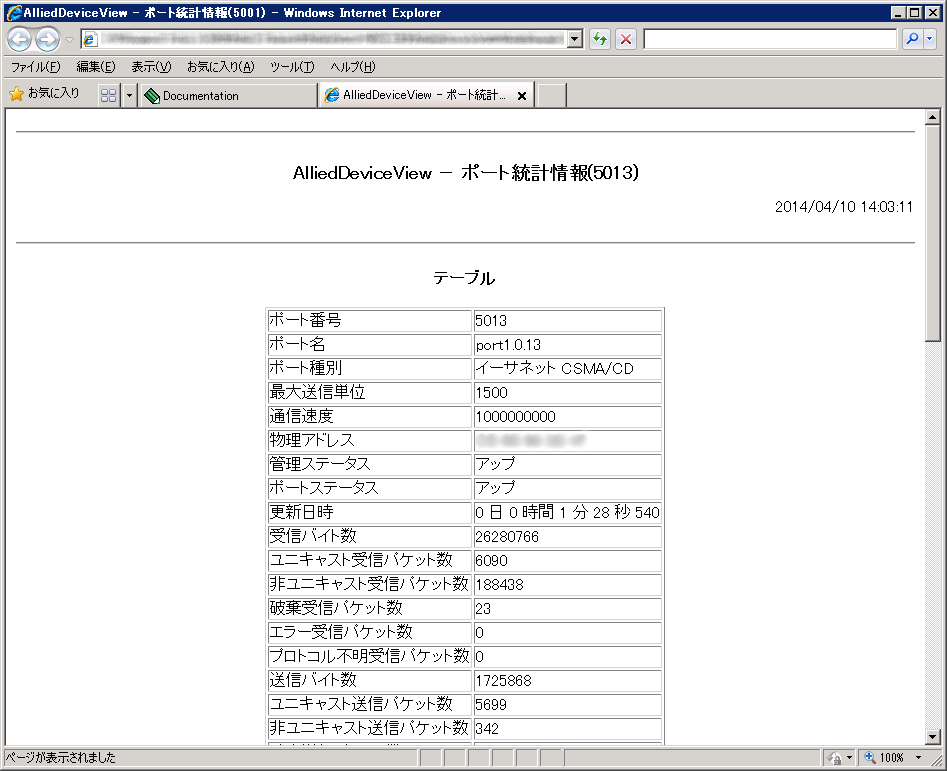

Web ブラウザーでのスナップショットの表示
：設定内容をデフォルト値に戻します。また、ユーザーが設定した内容は、自動的にセーブされ保持されます。
