CentreCOM 8124XL（以下 8124XL）を ADV から管理/操作するために用意されている 8124XL 固有のメニューについて説明します。機器の種類に関係 なく用意されている共通メニューについては、ユーザーガイドを参照してください。

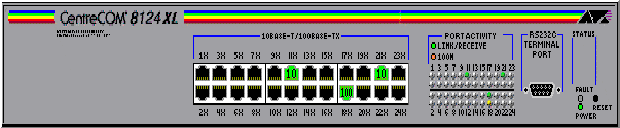

8124XL のパネルウィンドウを以下に示します。
8124XL
SNMP エージェントの IP アドレスや Trap の送信先となるマネージャーのアドレスなどに関する情報の表示と設定が行えます。
エージェントの管理名、属性等の基本的な情報を表示します。
ハードウェアに搭載されているファームウェアのバージョン情報を表示します。
エージェントのファームウェアやハードウェアのバージョン情報を表示します。
Trap の送信先ノードの IP アドレスを表示します。
Mirror ポートに関する情報を表示します。
エージェントの初期化を行います。
設定した端末エミュレーターを用いてエージェントに Telnet プロトコルで接続します。
各ポートへのフォワーディングテーブルやスパニングツリーに関する情報の表示や設定を行えます。
エージェントが学習した各ポートに接続されているノードの MAC アドレスについての情報を表示します。
データベースに使用する領域が不足するなどの理由で、フォワーディングテーブルが更新されなかった回数とフォワーディングデータベースの内容がエージングアウトするまでの時間についての情報を表示します。
スパニングツリーのプライオリティやコスト等の設定情報を表示します。
スイッチングハブの各ブリッジポートが送信したパケットについての統計情報を表示します。
VLAN 名リストとポートに割り当てられている VLAN 名を表示します。
登録されている VLAN 名を表示します。
ポートに割り当てられている VLAN 名を表示します。
ポートに関する情報の表示と設定が行えます。
ポートごとに回線使用率を表示します。
ポートの通信したフレーム数、バイト数、エラーバイト数、ポート状態などの各パラメーターの情報を表示します。
ポートの状態やフォワードしたフレーム数などを表示します。
リンクデュプレックスモード、通信速度、スパニングツリーのイネーブル/ディセーブルスイッチングのモード等の情報を表示します。
各ポートのスパニングツリーの各設定値を表示します。
ポートをイネーブルにします。
ポートをディセーブルにします。
