CentreCOM 8124（以下 8124）を ADV から管理/操作するために用意されているメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーガイドを参照してください。

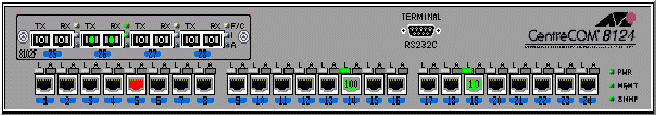

8124 のパネルウィンドウを以下に示します。
8124
SNMP エージェントの IP アドレスや Trap の送信先となるマネージャーのアドレスなどに関する情報の表示と設定が行えます。
エージェントの管理名、属性等の基本的な情報を表示します。
エージェントの IP アドレス、デフォルトゲートウェイなどのネットワーク設定の情報を表示します。
エージェントのファームウェアバージョン情報を表示します。
Trap の送信先ノードの IP アドレスを表示します。
ハードウェアまたはソフトウェアのリセットを行います。
ソフトウェアのみの初期化処理を行い、再起動します。初期化処理中はエージェントから情報を得ることができません。コールドリセットに比べ短時間で処理を再開することができます。
ハードウェアも含めた初期化処理を行い、再起動します。初期化処理中はエージェントから情報を得ることができません。ホットリセットに比べ、処理を再開するまでの時間が長くなります。
設定した端末エミュレーターを用いてエージェントに Telnet プロトコルで接続します。
各ポートへのフォワーディングテーブルやスパニングツリーに関する情報の表示や設定を行います。
エージェントが学習した各ポートに接続されているノードの MAC アドレスについての情報を表示します。
データベースに使用する領域が不足するなどの理由で、フォワーディングテーブルが更新されなかった回数とフォワーディングデータベースの内容がエージングアウトするまでの時間についての情報を表示します。
スパニングツリーのプライオリティやコスト等の設定情報を表示します。
スイッチングハブの各ブリッジポートが送信したパケットについての統計情報を表示します。
RMON に関する情報の表示と設定を行います。
Note
RMON 関連の MIB 情報は、データ量が多いため共通 GUI に表示されるまでに多少時間がかかる場合があります。
ポートに接続されたネットワークセグメントを流れたパケットについての統計情報を表示します。
エージェントが持つ RMON History 機能についての設定情報を表示します。
RMON Alarm 機能についての設定情報を表示します。
RMON Event 機能についての設定情報を表示します。
RMON Event の LOG を表示します。
ポートに関する情報の表示と設定を行います。
ポートごとに回線使用率を表示します。
ポートの通信したフレーム数、バイト数、エラーバイト数、ポート状態などの各パラメーターの情報を表示します。
送受信フレームに関する統計情報（マルチキャスト、ブロードキャスト含む）や、エラーフレームに関する統計情報を表示します。
ポートで収集したエラーについての情報を表示します。
デュプレックスモードや極性補正機能など各ポートに関する設定情報を表示します。
各ポートのスパニングツリーの各設定値を表示します。
ポートをイネーブルにします。
ポートをディセーブルにします。
