2.5.1 CentreCOM WD1008L

CentreCOM WD1008L（以下 WD1008L）を SwimView から管理/操作するために用意されている WD1008L 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

• 2.5.1.1 パネルウィンドウ
• 2.5.1.2 エージェント
• 2.5.1.3 ポート
• 2.5.1.4 注意事項

2.5.1.1 パネルウィンドウ

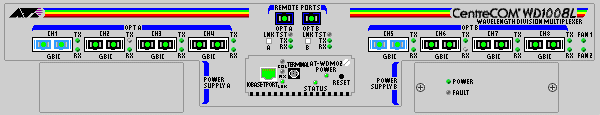

WD1008L のパネルウィンドウを以下に示します。

WD1008L

リダンダント電源の状態は POWER LED で表示します。

2.5.1.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

ネットワーク設定情報

エージェントやマネージャのIPアドレス、デフォルトゲートウェイなどのネットワーク設定情報を表示します。

システム診断

電源やファンのステータスを表示します。

統計情報

各ポートの統計情報を表示します。

2.5.1.3 ポート

ポートに関する情報の表示と設定を行います。

インターフェース情報

モジュールステータス、ポートリンクステータス等の各パラメータが表示されます。

チャンネル情報

各チャンネルの情報が表示されます。

2.5.1.4 注意事項

• パネルウィンドウに表示される内容は、機器から取得できるMIB情報の制限により、実機の状態と異なる場合があります。
• SwimView で WD1008Lを管理するには、マネージメントモジュール（AT-WDM02） が必要です。
