2.5.3 CentreCOM WD1002, WD1001

CentreCOM WD1002, WD1001（以下 WD1002, WD1001）を SwimView から管理/操作するために用意されている WD1002, WD1001 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

• 2.5.3.1 パネルウィンドウ
• 2.5.3.2 エージェント
• 2.5.3.3 ポート
• 2.5.3.4 注意事項

2.5.3.1 パネルウィンドウ

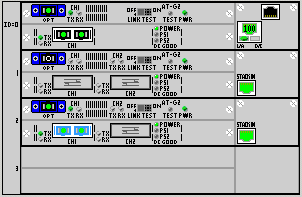

WD1002, WD1001 のパネルウィンドウを以下に示します。

WD1002

WD1001

各IDの右側にあるのが対応するユニットです。

2.5.3.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレス等に関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

ネットワーク設定情報

エージェントやデフォルトゲートウェイなどのネットワーク設定情報を表示します。

システム診断

ファームウェアバージョンやMACアドレスなどの情報を表示します。

機器情報

各ユニットに関する情報を表示します。

統計情報

各ポートの統計情報を表示します。

2.5.3.3 ポート

ポートに関する情報の表示と設定を行います。

インターフェース情報

モジュールステータス、ポートリンクステータス等の各パラメータが表示されます。

2.5.3.4 注意事項

• パネルウィンドウに表示される内容は、機器から取得できるMIB情報の制限により、実機の状態と異なる場合があります。
• AT-G2SA、AT-G2SBなどのカスケードポートは認識しません。
