3.2 BlackDiamond 8806, 8810

BlackDiamond 8806, 8810(以下 BlackDiamond)を SwimView から管理/操作するために用意されている BlackDiamond 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

3.2.1 パネルウィンドウ

BlackDiamond のパネルウィンドウを以下に示します。

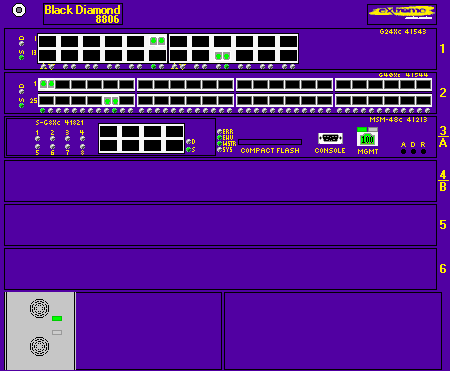

BlackDiamond 8806
BlackDiamond 8806

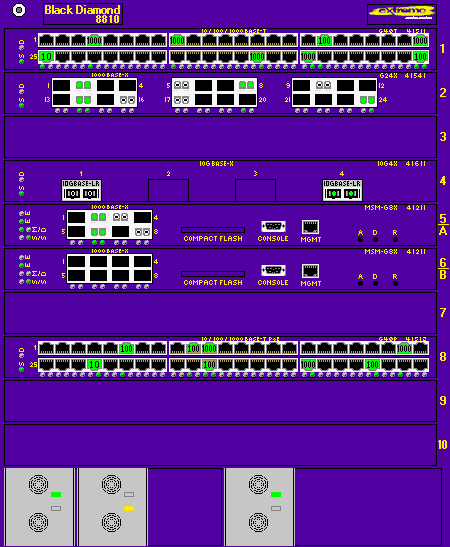

BlackDiamond 8810
BlackDiamond 8810

3.2.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性などの基本的な情報を表示します。

CONFIG情報

現時点で使用している設定情報と再起動時に使用する設定情報を表示します。

バージョン情報

インストール済みのソフトウェアのバージョン情報を表示します。

ファン情報

実機に内蔵されているファンのステータスを表示します。

筐体温度情報

筐体の温度とアラームのステータスを表示します。

マネージャアドレス情報

Trap 送信時の送信先ホスト名を表示します。

リセット

エージェントの初期化を行います。

TELNET 接続

設定した端末エミュレータを用いてエージェントに Telnetプロトコルで接続します。

3.2.3 VLAN

VLAN 情報を表示します。

名前リスト

VLANインターフェース情報を表示します。

VLAN IPアドレス

IP VLAN 情報を表示します。

プロトコルリスト

サポートしているプロトコルを表示します。

プロトコルVLAN

プロトコルベースの VLAN 情報を表示します。

3.2.4 RIP

RIP(Routing Information Protocol)情報を表示します。

RIP情報

ルート変更回数と受信RIPパケット数を表示します。

統計情報

RIPパケットの統計情報を表示します。

CONFIG情報

RIPバージョンや認証方法などのコンフィグレーション情報を表示します。

ピア情報

同一サブネット上のノード情報を表示します。

3.2.5 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態などの各パラメータが表示されます。

詳細情報

各ポートの各種通信パケットの統計情報や、LinkTrapの設定情報などを表示します。

MAU情報

各ポートの Medium Attachment Unit についての情報を表示します。

MAUネゴシエーション情報

MAU のオートネゴシエーション設定とステータスを表示します。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

3.2.6 注意事項
