3.3 BlackDiamond 10808

BlackDiamond 10808（以下 BlackDiamond）を SwimView から管理/操作するために用意されているBlackDiamond固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

• 3.3.1 パネルウィンドウ
• 3.3.2 エージェント
• 3.3.3 VLAN
• 3.3.4 RIP
• 3.3.5 ポート
• 3.3.6 注意事項

3.3.1 パネルウィンドウ

BlackDiamondのパネルウィンドウを以下に示します。

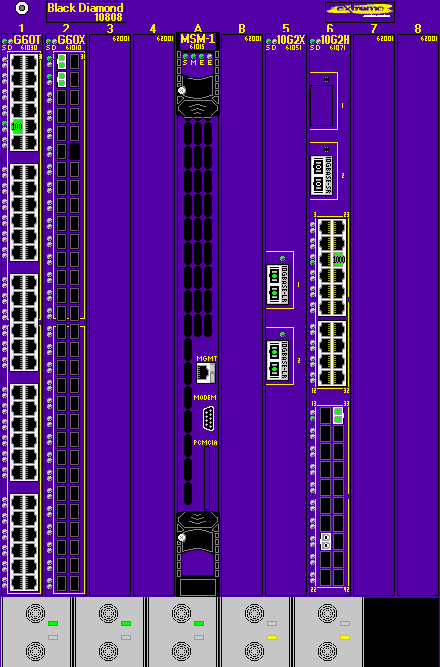

BlackDiamond 10808

3.3.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

CONFIG情報

現時点で使用している設定情報と再起動時に使用する設定情報を表示します。

バージョン情報

インストール済みのソフトウェアのバージョン情報を表示します。

ファン情報

実機に内蔵されているファンのステータスを表示します。

筐体温度情報

筐体の温度とアラームのステータスを表示します。

電源情報

電源に関する情報を表示します。

マネージャアドレス情報

Trap 送信時の送信先ホスト名を表示します。

ロードシェア情報

複数のポートをグループ化し、仮想的に単一のポートとして扱うロードシェアリング機能の設定情報を表示します。

リセット

エージェントの初期化を行います。

TELNET 接続

設定した端末エミュレータを用いてエージェントに Telnetプロトコルで接続します。

3.3.3 VLAN

VLAN 情報を表示します。

名前リスト

VLANインターフェース情報を表示します。

VLAN IPアドレス

IP VLAN 情報を表示します。

タグVLAN

タグVLAN 情報を表示します。

ESRP情報

ESRP設定情報を表示します。

プロトコルリスト

サポートしているプロトコルを表示します。

プロトコルVLAN

プロトコルベースの VLAN 情報を表示します。

3.3.4 RIP

RIP（Routing Information Protocol）情報を表示します。

RIP情報

ルート変更回数と受信RIPパケット数を表示します。

統計情報

RIPパケットの統計情報を表示します。

CONFIG情報

RIPバージョンや認証方法などのコンフィグレーション情報を表示します。

ピア情報

同一サブネット上のノード情報を表示します。

3.3.5 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメータが表示されます。

詳細情報

各ポートの各種通信パケットの統計情報や、LinkTrap の設定情報等を表示します。

スパニングツリー情報

各ポートのスパニングツリー情報（ポートプライオリティ、ポートステータス等）を表示します。

MAU情報

各ポートの Medium Attachment Unit についての情報を表示します。

MAUネゴシエーション情報

MAU のオートネゴシエーション設定とステータスを表示します。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

3.3.6 注意事項

• パネルウィンドウに表示される内容は、機器から取得できる MIB情報の制限により、実機の状態と異なる場合があります。
• VLANメニューでは、VLAN 情報の参照のみ可能で編集はできません。
• ロードシェアリングされているポートのインターフェース情報は「未サポート」と表示されます。
• I/Oモジュール（MSM-1, MSM-1XL, G60T, G60X, 10G2X, 10G2H）上の「S(Status)」LED は、モジュールが正常に動作している場合は緑色、モジュールに何らかの異常がある場合は橙色で点灯します。また、電源が入っていない場合は消灯します。
• I/Oモジュール（MSM-1, MSM-1XL, G60T, G60X, 10G2X, 10G2H）上の「D(Diag)」LED は、常に消灯表示されます。
• MSM-1, MSM-1XL上の「MSTR」LED は、その MSM がマスターである場合に緑色で点灯します。「ENV」LED は、温度、ファン、電源のそれぞれが正常に動作している場合に緑色で点灯します。それらに何らかの異常がある場合は橙色で点灯します。
• MSM-1, MSM-1XL を A/B 両方のスロットに挿入した場合、パネルウィンドウ上で A/B どちらをクリックしても、同じコンテキストメニューが表示されます。 MSM の冗長構成時には、マスター・スレーブとも同じコンテキストメニューを表示します。
• 電源ユニットが正常に動作している場合は、電源が表示されLEDが緑色に表示されます。電源ユニットが認識され、電力が供給されていない場合は、電源が表示され LED が黄色で表示されます。電源ユニットを認識していない場合は、電源ユニットが表示されません。
• 実機の制限により、ポートメニューの「MAU ネゴシエーション情報」が「未サポート」と表示されることがあります。
• SFP モジュールの種別を判別できません。
