4.2 NetScreen-5XP, 5XT, 5GT, 25, 50, 100, 204, 208, 500

NetScreen-5XP（5XP Eliteを含む）, 5XT（5XT Eliteを含む）, 5GT（5GT Plusを含む）, 25, 50, 100, 204, 208, 500（以下 NetScreen）を SwimView から管理/操作するために用意されている NetScreen 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

• 4.2.1 パネルウィンドウ
• 4.2.2 エージェント
• 4.2.3 設定情報
• 4.2.4 モニタ
• 4.2.5 ポート
• 4.2.6 注意事項

4.2.1 パネルウィンドウ

NetScreen のパネルウィンドウを以下に示します。

NetScreen-5XP

NetScreen-5XT

NetScreen-5GT

NetScreen-25

NetScreen-50

NetScreen-100

NetScreen-204

NetScreen-208

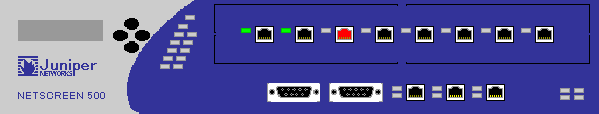

NetScreen-500

4.2.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

インターフェース情報

ポートのインターフェース名、管理情報等の各パラメータを表示します。

TELNET 接続

設定した端末エミュレータを用いてエージェントに Telnetプロトコルで接続します。

WEB ブラウザ接続

設定した WEB ブラウザを用いてエージェントに HTTPプロトコルで接続します。

4.2.3 設定情報

サービス、スケジュールなどの設定情報を表示します。

サービス設定情報

定義済みのサービスを表示します。

サービスグループ情報

追加定義したサービスを表示します。

スケジュール情報

スケジュール情報を表示します。

4.2.4 モニタ

トラフィックやカウンタの状態の表示が行えます。

ポリシー情報

ポリシー設定情報を表示します。

トラフィックシェーピング情報

インターフェースごとのトラフィック情報を表示します。

トラフィック情報

ポリシーごとのカウンタ情報を表示します。

4.2.5 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメータが表示されます。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

4.2.6 注意事項

• パネルウィンドウに表示される内容は、機器から取得できる MIB情報の制限により、実機の状態と異なる場合があります。
• SwimView は 5XT、5GT の TRUSTED ポートの Link 状態や通信速度をポートごとに認識することはできません。したがって、いずれかの 1 ポートがリンクアップすれば、すべてのポートの「LINK」LED が点灯し、全ポートが通信可能状態と表示されます。また、通信速度も同様に、1 ポートでも 100Mbps で通信していれば、全ポート 100Mbps でリンクしているかのように表示されます。
• NetScreen-500 では、実機の制限によりモジュールの表示を行うことはできません。
• NetScreen-5GT では、ファームウェアの制限により NetScreen-5XT が表示されます。
• NetScreen-5XT、5GTの4.0.0Dial FirmwareはTrust-Untrustモードでのみ対応可能です。Home-Workモード、Dual-Untrustモード、Combinedモード、Extendedモードはサポートしていません。
• NetScreen-5XT、5GTの4.0.0Dial FirmwareでSerial I/F利用時（Failover時）は SwimView には表示されません。
