4.3 SSG 5-SB, 5-SH-BT, 140, 320M, 350M, 550M

SSG 5-SB, 5-SH-BT, 140, 320M, 350M, 550M（以下 SSG）を SwimView から管理/操作するために用意されている SSG 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

• 4.3.1 パネルウィンドウ
• 4.3.2 エージェント
• 4.3.3 設定情報
• 4.3.4 モニタ
• 4.3.5 ポート
• 4.3.6 注意事項

4.3.1 パネルウィンドウ

SSG のパネルウィンドウを以下に示します。

SSG 5-SB

SSG 5-SH-BT

SSG 140

SSG 320M

SSG 350M

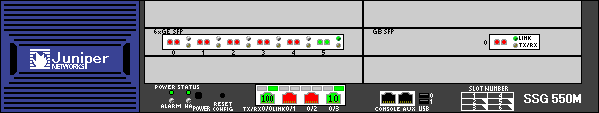

SSG 550M

4.3.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

インターフェース情報

ポートのインターフェース名、管理情報等の各パラメータを表示します。

TELNET 接続

設定した端末エミュレータを用いてエージェントに Telnetプロトコルで接続します。

WEB ブラウザ接続

設定した WEB ブラウザを用いてエージェントに HTTPプロトコルで接続します。

4.3.3 設定情報

サービス、スケジュールなどの設定情報を表示します。

サービス設定情報

定義済みのサービスを表示します。

サービスグループ情報

追加定義したサービスを表示します。

スケジュール情報

スケジュール情報を表示します。

4.3.4 モニタ

トラフィックやカウンタの状態の表示が行えます。

ポリシー情報

ポリシー設定情報を表示します。

トラフィックシェーピング情報

インターフェースごとのトラフィック情報を表示します。

トラフィック情報

ポリシーごとのカウンタ情報を表示します。

4.3.5 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメータが表示されます。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

4.3.6 注意事項

• パネルウィンドウに表示される内容は、機器から取得できる MIB情報の制限により、実機の状態と異なる場合があります。
• POWER LED, STATUS LED は状態判別ができないため、常に点灯表示とします。
• TX/RX LED は状態判別ができないため、常に消灯表示とします。
• CONSOLE ポートは状態判別ができないため、常に消灯表示とします。
• SSG 5-SB
  • AUX ポートは状態判別ができないため、常に消灯表示とします。
• SSG 5-SH-BT
  • CH B1 LED, CH B2 LED は状態判別ができないため、常に消灯表示とします。
  • ISDN ポートは状態判別ができないため、常に消灯表示とします。
• SSG 140, 320M, 350M
  • ALARM LED, HA LED, CONFIG LED, PIM LED は状態判別ができないため、常に消灯表示とします。
  • AUX ポートは状態判別ができないため、常に消灯表示とします。
  • USB スロットは状態判別ができないため、常に消灯表示とします。
• SSG 550M
  • ALARM LED, HA LED は状態判別ができないため、常に消灯表示とします。
  • USB スロットは状態判別ができないため、常に消灯表示とします。
