UTM / NAT

ダイナミックENAT（IPマスカレード）は、パケットの始点IPアドレスとTCP/UDPポート番号を動的に変換することで、限られたグローバルアドレスを複数のホストで共用させる機能です。

■ ダイナミックENATルールを設定するには、ruleコマンドでmasqアクションを指定し、適用対象のアプリケーションと送信元・宛先エンティティー定義を指定します。

たとえば、ゾーン「private」から「public」へのすべてのトラフィックに対し、始点IPアドレスを本製品の出力インターフェースのIPアドレスに変換するダイナミックENATルールを設定するには次のようにします。

awplus(config)# nat ↓ awplus(config-nat)# rule masq any from private to public ↓ awplus(config-nat)# enable ↓

この例において、

「any」はアプリケーション（ただし、ここではすべてのトラフィックを意味するキーワード「any」を指定している）
「from private」は送信元エンティティー（ゾーン、ネットワーク、ホスト）
「to public」は宛先エンティティー（ゾーン、ネットワーク、ホスト）

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

■ ダイナミックENATルールで変換後のIPアドレスを明示的に指定したいときは、変換後のIPアドレスを表すホストエンティティーを定義し、ruleコマンドの「with src」パラメーターで該当ホスト定義名を指定します。

たとえば、ISPからグローバルIPアドレスを複数割り当てられており、WAN側インターフェースをUnnumberedで運用しているような場合、割り当てられたアドレスの中から特定の1つをダイナミックENATの変換後アドレスとして使いたい場合は、まず次のようにして変換後のアドレスを表すホストエンティティー（ここでは「public.wan.enat」と命名）を定義します。
ここでは、ISPから割り当てられたアドレスが10.0.0.0/29（10.0.0.0～10.0.0.7）であり、この中から変換後アドレスとして10.0.0.1を使うものとします。

awplus(config)# zone public ↓ awplus(config-zone)# network wan ↓ awplus(config-network)# ip subnet 0.0.0.0/0 interface ppp0 ↓ awplus(config-network)# host enat ↓ awplus(config-host)# ip address 10.0.0.1 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓

その後、ruleコマンドでNATルールを作成するときに「with src」で該当ホスト定義名を指定します。

awplus(config)# nat ↓ awplus(config-nat)# rule masq any from private to public with src public.wan.enat ↓ awplus(config-nat)# enable ↓

この例において、

「any」はアプリケーション（ただし、ここではすべてのトラフィックを意味するキーワード「any」を指定している）
「from private」は送信元エンティティー（ゾーン、ネットワーク、ホスト）
「to public」は宛先エンティティー（ゾーン、ネットワーク、ホスト）
「with src public.wan.enat」は変換後のIPアドレス（ホスト）

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

Note - 「with src」で指定するホスト定義にはIPv4アドレス（ip address）を1つだけ関連付けるようにしてください。「with src」は変換後のIPアドレスです。

「アプリケーション」と「エンティティー」の詳細は、「UTM」/「アプリケーション定義」、「UTM」/「エンティティー定義」をご覧ください。

なお、ファイアウォール機能を併用している場合は、ダイナミックENATの対象トラフィックがファイアウォールで破棄されないよう、ファイアウォールモードのruleで、次のようなファイアウォールルールを設定する必要があります。

awplus(config)# firewall ↓ awplus(config-firewall)# rule permit any from private to public ↓

スタティックENAT（ポートフォワーディング）

スタティックENAT（ポートフォワーディング）は、本製品宛てに送信されたパケットの終点IPアドレスを変換することで、該当パケットをあらかじめ指定したホストに転送する機能です。TCP/UDPパケットの場合は、転送時にTCP/UDPポート番号を変換することもできます。この機能を利用すると、たとえばグローバルアドレスが1つしかない環境でも、複数のサーバー（サービス）を外部に公開することができます。

Note - スタティックENATルールにおいて転送後（変換後）のTCP/UDPポートを指定しない場合、ポート番号は変更しません。また、ICMPなどTCP/UDP以外のパケットに対しても、終点IPアドレスの書き換え（指定ホストへの転送）を行います。

■ スタティックENATルールを設定するには、ruleコマンドでportfwdアクションを指定し、適用対象のアプリケーションと送信元・転送先エンティティー定義を指定します。

たとえば、ゾーン「public」から本製品に宛てられたHTTP通信のパケットを、ゾーン「dmz」内のネットワーク「servernet」上にあるホスト「web」に転送するポートフォワーディングルールを設定するには次のようにします。

awplus(config)# nat ↓ awplus(config-nat)# rule portfwd http from public with dst dmz.servernet.web ↓ awplus(config-nat)# enable ↓

この例において、

「http」はアプリケーション
「from public」は送信元エンティティー（ゾーン、ネットワーク、ホスト）
「with dst dmz.servernet.web」は転送先エンティティー（ホスト）

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

Note - 「with dst」で指定するホスト定義にはIPv4アドレス（ip address）を1つだけ関連付けるようにしてください。「with dst」は転送先（変換後）のIPアドレスです。

■ スタティックENATルールで転送先のTCP/UDPポート番号を明示的に指定したい（TCP/UDPポート番号も変更したい）ときは、ruleコマンドでNATルールを作成するときに、転送先エンティティーの後に「dport」パラメーターで転送先（変換後）のポート番号を指定します。

たとえば、ゾーン「public」から本製品に宛てられたHTTP通信のパケットを、ゾーン「dmz」内のネットワーク「servernet」上にあるホスト「web」のポート8080番に転送するポートフォワーディングルールを設定するには次のようにします。

awplus(config)# nat ↓ awplus(config-nat)# rule portfwd http from public with dst dmz.servernet.web dport 8080 ↓ awplus(config-nat)# enable ↓

この例において、

「http」はアプリケーション
「from public」は送信元エンティティー（ゾーン、ネットワーク、ホスト）
「with dst dmz.servernet.web」は転送先エンティティー（ホスト）
「dport 8080」は転送先（変換後）のポート番号

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

Note - 「with dst」で指定するホスト定義にはIPv4アドレス（ip address）を1つだけ関連付けるようにしてください。「with dst」は転送先（変換後）のIPアドレスです。

awplus(config)# firewall ↓ awplus(config-firewall)# rule permit http from public to dmz.servernet.web ↓

スタティックNAT

スタティックNATは、パケットのIPアドレスを1対1で固定的に変換する機能です。
おもに、複数のグローバルIPアドレスを使用できる環境において、サーバーにはプライベートIPアドレスを設定しておき、外部からは各サーバー専用のグローバルIPアドレスでアクセスさせるようなケースで利用します。

スタティックNATルールは、外部から通信を始める場合（終点アドレスを変換する場合）と、内部から通信を始める場合（始点アドレスを変換する場合）で設定が異なります。

■ 「外 → 内」方向のスタティックNATルールを設定するには、ruleコマンドでportfwdアクションを指定し、適用対象のアプリケーションと送信元・宛先（変換前のグローバルIPアドレス）・転送先（変換後のプライベートIPアドレス）をそれぞれエンティティー定義で指定します。

たとえば、ゾーン「public」からグローバルIPアドレス「public.ip8.addr2」に宛てられたすべてのIPパケットを、ゾーン「private」内のネットワーク「lan」上にあるホスト「server2」に転送する「外 → 内」方向のスタティックNATルールを設定するには、まず次のようにして、外部から見た宛先（変換前のグローバルIPアドレス）を表すホストエンティティー（ここでは「global.ip8.addr2」と命名）と、転送先（変換後のプライベートIPアドレス）を表すホストエンティティー（ここでは「private.lan.server2」と命名）を定義します。
ここでは、ISPから割り当てられたグローバルIPアドレスが10.0.0.0/29（10.0.0.0～10.0.0.7）であり、この中からスタティックNAT専用のアドレスとして10.0.0.2を使うものとします。

awplus(config)# zone global ↓ awplus(config-zone)# network ip8 ↓ awplus(config-network)# ip subnet 10.0.0.0/29 ↓ awplus(config-network)# host addr2 ↓ awplus(config-host)# ip address 10.0.0.2 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓ awplus(config)# zone private ↓ awplus(config-zone)# network lan ↓ awplus(config-network)# ip subnet 192.168.10.0/24 ↓ awplus(config-network)# host server2 ↓ awplus(config-host)# ip address 192.168.10.2 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓

その後、ruleコマンドでNATルールを作成するときに各エンティティー定義名を指定します。

awplus(config)# nat ↓ awplus(config-nat)# rule portfwd any from public to global.ip8.addr2 with dst private.lan.server2 ↓ awplus(config-nat)# enable ↓

この例において、

「any」はアプリケーション（ただし、ここではすべてのトラフィックを意味するキーワード「any」を指定している）
「from public」は送信元エンティティー（ゾーン、ネットワーク、ホスト）
「to global.ip8.addr2」は宛先エンティティー（変換前のグローバルIPアドレス）（ホスト）
「with dst private.lan.server2」は転送先エンティティー（変換後のプライベートIPアドレス）（ホスト）

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

Note - 「to」、「with dst」で指定するホスト定義にはIPv4アドレス（ip address）を1つだけ関連付けるようにしてください。「to」は外部に見える変換前のグローバルIPアドレス、「with dst」は内部でしか見えない変換後のプライベートIPアドレスです。

Note - 外側のEthernetインターフェースに直接IPアドレスを割り当てた構成において、「宛先エンティティー（変換前のグローバルIPアドレス）（ホスト）」にインターフェースのIPアドレスと異なるIPアドレスを使用する場合は、プロキシーARPの設定が必須です。

なお、ファイアウォール機能を併用している場合は、スタティックNATの対象トラフィックがファイアウォールで破棄されないよう、ファイアウォールモードのruleで、次のようなファイアウォールルールを設定する必要があります。

awplus(config)# firewall ↓ awplus(config-firewall)# rule permit any from public to private.lan.server2 ↓

■ 「内 → 外」方向のスタティックNATルールを設定するには、ruleコマンドでmasqアクションを指定し、適用対象のアプリケーションと送信元（変換前のプライベートIPアドレス）・宛先・変換後のグローバルアドレスをそれぞれエンティティー定義で指定します。

たとえば、ゾーン「private」内のネットワーク「lan」上にあるホスト「server2」からゾーン「public」へのすべてのトラフィックに対し、始点IPアドレスを「public.ip8.addr」が表すグローバルIPアドレスに変換するには、まず次のようにして、変換後のグローバルIPアドレスを表すホストエンティティー（ここでは「global.ip8.addr2」と命名）と、送信元（変換前のプライベートIPアドレス）を表すホストエンティティー（ここでは「private.lan.server2」と命名）を定義します。
ここでは、ISPから割り当てられたグローバルIPアドレスが10.0.0.0/29（10.0.0.0～10.0.0.7）であり、この中からスタティックNAT専用のアドレスとして10.0.0.2を使うものとします。

その後、ruleコマンドでNATルールを作成するときに各エンティティー定義名を指定します。

awplus(config)# nat ↓ awplus(config-nat)# rule masq any from private.lan.server2 to public with src global.ip8.addr2 ↓ awplus(config-nat)# enable ↓

この例において、

「any」はアプリケーション（ただし、ここではすべてのトラフィックを意味するキーワード「any」を指定している）
「from private.lan.server2」は送信元エンティティー（変換前のプライベートIPアドレス）（ホスト）
「to public」は宛先エンティティー（ゾーン、ネットワーク、ホスト）
「with src global.ip8.addr2」は変換後のグローバルIPアドレス（ホスト）

を表します。

Note - NATルールでは、アプリケーションコントロール（DPI）によって判別されたアプリケーションは指定できません。ruleコマンドでNAT対象トラフィックを指定するときは、あらかじめ定義されている事前定義済みアプリケーションか、applicationコマンドで定義するカスタムアプリケーション、あるいは、すべてを意味する「any」キーワードを指定してください。

Note - 「from」、「with src」で指定するホスト定義にはIPv4アドレス（ip address）を1つだけ関連付けるようにしてください。「from」は内部でしか見えない変換前のプライベートIPアドレス、「with src」は外部から見える変換後のグローバルIPアドレスです。

Note - 外側のEthernetインターフェースに直接IPアドレスを割り当てた構成において、「変換後のグローバルIPアドレス（ホスト）」にインターフェースのIPアドレスと異なるIPアドレスを使用する場合は、プロキシーARPの設定が必須です。

awplus(config)# firewall ↓ awplus(config-firewall)# rule permit any from private.lan.server2 to public ↓

ただし、内部から外部への通信に対しては通常次のようなルールを設定するため、このようなルールが存在しており、なおかつ、前記のルールを包含しているのであれば、前記のルールは不要です。

awplus(config-firewall)# rule permit any from private to public ↓

「アプリケーション」と「エンティティー」の詳細は、「UTM」/「アプリケーション定義」、「UTM」/「エンティティー定義」をご覧ください。

ルールの処理順序

NATルール（rule）は次の順序で処理されます。

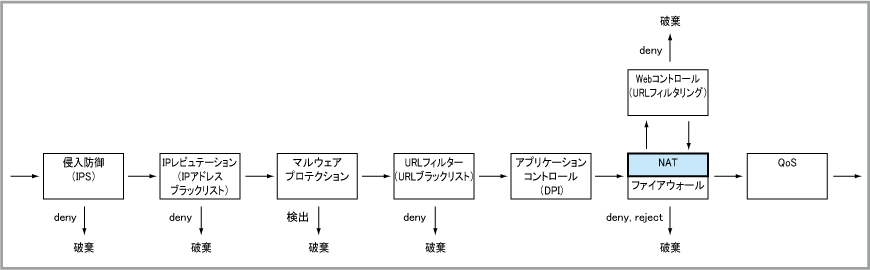

■ portfwd アクションのNATルール（以下、portfwd ルール）は、下記の順序でファイアウォールルールの処理前に適用されます。

portfwd ルールをルール番号順にチェック。
マッチしたルールでアクションを実行して portfwd ルールのチェック終了。
どのルールにもマッチしなかった場合は何もせずに終了。

■ masq アクションのNATルール（以下、masq ルール）は、下記の順序でファイアウォールルールの処理後に適用されます。

masq ルールをルール番号順にチェック。
マッチしたルールでアクションを実行して masq ルールのチェック終了。
どのルールにもマッチしなかった場合は何もせずに終了。

設定と状態の確認

■ NAT機能の有効・無効はshow natコマンドで確認できます。

awplus# show nat ↓ NAT is enabled

■ NATルールの情報はshow nat ruleコマンドで確認できます。

awplus# show nat rule ↓ [* = Rule is not valid - see "show nat rule config-check"] ID Action App From To With Hits -------------------------------------------------------------------------------- 10 masq any private public - 0 20 portfw http public - private.lan.webhost 0

■ NATルールが有効かどうかをチェックするには、show nat rule config-checkコマンドを使います。

NATルールの作成時にはエンティティーとアプリケーションの両定義を使用しますが、これらの定義が不完全な場合（指定したアプリケーションやエンティティーが未定義である、アプリケーション定義でIPプロトコルが未指定、など）、該当ルールは有効にならず無視されてしまいます。

このような事態を避けるには、ルール作成後にshow nat rule config-checkコマンドを実行してルールが有効かどうかをチェックしてください。

awplus# show nat rule config-check ↓ Rule 30: "dst" entity must exist, and have exactly one IPv4 address

同コマンドでは、無効なルールがある場合、それが理由とともに示されます。

この例では、次の理由によりルール「30」が無効であることが示されています。

ルール内で指定した転送先ホストの定義が存在しない、あるいは、転送先ホスト定義に複数のIPv4/IPv6アドレスが関連付けられている。

また、次の例では、すべてのルールが有効であることが示されています。

awplus# show nat rule config-check ↓ All rules are valid
