Web GUI / 準備

Note - CLIの詳細については、「運用・管理」/「システム」、「運用・管理」/「コマンドラインインターフェース（CLI）」をご覧ください。

Note - CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください。

Note - Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

Note - Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

• Webブラウザー：
  Mozilla Firefox または Google Chrome


• 弊社ホームページからPC等にダウンロードしたGUIファイルを本製品にインストールする方法

• インターネット経由でGUIファイル（以下、区別のため「GUIリソースファイル」と表記します）を直接本製品にインストールする方法


1. GUIファイルを弊社ホームページからダウンロード
   PCなどから弊社ホームページにアクセスし、本製品用のGUIファイルを含む圧縮ファイル（拡張子 .zip）をダウンロードし、同ファイルを解凍してください。


   Note - GUIファイルは、最新のファームウェアと同様、弊社ホームページからダウンロードできます。

   Note - インストールするGUIファイルのバージョンは、Web GUIが動作するファームウェアイメージファイル（.rel）のバージョンに適合する最新のバージョンをお使いください。



2. GUIファイルをUSBメモリーまたはTFTPサーバーにコピー
   解凍したGUIファイル（拡張子 .tar.gz）を、PCなどからUSBメモリーまたはTFTPサーバーにコピーしてください。
   TFTPサーバーを使用する場合は、本製品からアクセス可能なTFTPサーバーをご用意ください。



3. USBメモリーまたはTFTPサーバーから本製品にGUIファイルをコピー
   本製品のコマンドラインインターフェース（CLI）にログインし、copyコマンドを使って、USBメモリーまたはTFTPサーバーから本製品のフラッシュメモリーにGUIファイル（拡張子 .tar.gz）をコピーしてください。


   • USBメモリーからコピーする場合
     USBメモリーを本製品に装着し、下記コマンドでコピーします。


     awplus# copy usb:/FILENAME.tar.gz flash:/ ↓

     FILENAME.tar.gz には、弊社ホームページからダウンロードして解凍したGUIファイル（拡張子 .tar.gz）のファイル名を指定します。



   • TFTPサーバーからコピーする場合
     TFTPサーバーにアクセスするためのIP設定（IPアドレス設定、経路設定など）を確認し、下記コマンドでコピーします。
     （IP設定については「IPルーティング」/「IPインターフェース」、「IPルーティング」/「経路制御」などをご参照ください）


     awplus# copy tftp://A.B.C.D/FILENAME.tar.gz flash:/ ↓

     A.B.C.D にはTFTPサーバーのIPアドレスを、FILENAME.tar.gz には、弊社ホームページからダウンロードして解凍したGUIファイル（拡張子 .tar.gz）のファイル名を指定します。




4. Web GUIアクセス用のIP設定（オプション）
   TFTPサーバー経由でインストールを行った場合は基本的なIP設定が完了しているはずですが、Webブラウザーから本製品にアクセスする上で必要な追加設定がある場合はここで実施してください。

   特にUTM関連機能（ファイアウォールなど）を利用している場合は、Webブラウザーから本製品へのHTTPSアクセスが破棄されないよう、必要に応じて許可ルール等を設定してください。


   Note - Webブラウザーと本製品 Web GUI の間の通信は HTTPS で行われます。



5. Web GUIログイン用ユーザーの追加（オプション）
   Web GUIにはデフォルトの管理者ユーザー manager でログインできますが、他のユーザーでログインしたい場合は usernameコマンドでユーザーアカウントを追加してください。


   awplus# configure terminal ↓ awplus(config)# username webuser privilege 15 password XXXXXXXX ↓

   Note - ユーザーアカウントは、複数作成することができます。詳細は、「運用・管理 / ユーザー認証」の概要や、usernameコマンドの説明を参照してください。



6. Webサーバーの有効化
   service httpコマンドでWebサーバー機能を有効化してください。


   awplus(config)# service http ↓

1. Webサーバーの有効化
   service httpコマンドでWebサーバー機能を有効化してください。


   awplus(config)# service http ↓ awplus(config)# exit ↓



2. GUIリソースファイルのインストール
   GUIリソースファイルのインストールはインターネット経由で行います。
   インターネット経由で直接インストールするためには、本製品にIPアドレスとDNSサーバーアドレスが設定されており、また、インターネットへのDNS通信とHTTPS通信が許可されている必要があります。
   インターネットへの接続方法やIPアドレス、DNSサーバーアドレスの設定方法、ファイアウォール等におけるDNS通信とHTTPS通信の許可方法については、本マニュアルの関連する箇所や設定例集をご覧ください。

   GUIリソースファイルをインストールするには、update nowコマンドでリソース名 webgui を指定します。


   awplus# update webgui now ↓


   リソースファイルがインストールされているかどうかはshow resourceコマンドで確認できます。リソース名は「webgui」です。


   awplus# show resource webgui ↓ -------------------------------------------------------------------------------- Resource Name Status Version Interval Last Download Next Download Check -------------------------------------------------------------------------------- webgui Sleeping webgui_v14 never Wed 7 Dec 2016 14:03:23 N/A

   Note - 直接インストールしたGUIリソースファイルは、本製品上に一つだけ保存されます。



3. Web GUIアクセス用のIP設定（オプション）
   インターネット経由でインストールを行った時点で基本的なIP設定は完了しているはずですが、Webブラウザーから本製品にアクセスする上で必要な追加設定がある場合はここで実施してください。

   特にUTM関連機能（ファイアウォールなど）を利用している場合は、Webブラウザーから本製品へのHTTPSアクセスが破棄されないよう、必要に応じて許可ルール等を設定してください。


   Note - Webブラウザーと本製品 Web GUI の間の通信は HTTPS で行われます。



4. Web GUIログイン用ユーザーの追加（オプション）
   Web GUIにはデフォルトの管理者ユーザー manager でログインできますが、他のユーザーでログインしたい場合は usernameコマンドでユーザーアカウントを追加してください。


   awplus# configure terminal ↓ awplus(config)# username webuser privilege 15 password XXXXXXXX ↓

   Note - ユーザーアカウントは、複数作成することができます。詳細は、「運用・管理 / ユーザー認証」の概要や、usernameコマンドの説明を参照してください。

• GUIファイル（弊社ホームページからダウンロードしたもの）とGUIリソースファイル（インターネット経由で直接インストールしたもの）の両方がインストールされている場合は、現在起動しているファームウェアバージョン用のGUIファイルが使用されます。


• GUIファイル（弊社ホームページからダウンロードしたもの）が複数存在している場合は、現在起動しているファームウェアバージョン用の中で最新のGUIファイルが使用されます。現在起動しているファームウェアバージョン用のGUIファイルがない場合は、現在起動しているファームウェアより前のバージョン用のファイルの中で最新のものが使用されます。


• GUIリソースファイル（インターネット経由で直接インストールしたもの）しか存在しない場合は、それが使われます。

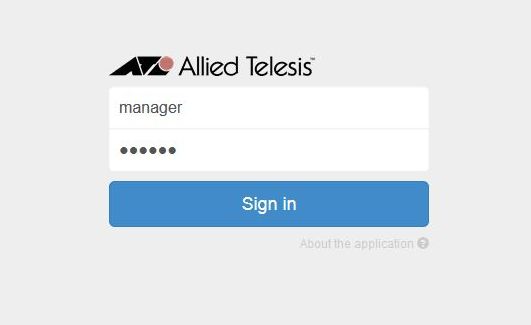

https://192.168.10.1

Note - Webブラウザーと本製品 Web GUI の間の通信は HTTPS で行われます。

Note - Web GUI画面を開いてから長時間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合は Web GUIからいったんログアウトし、ログインしなおしてください。

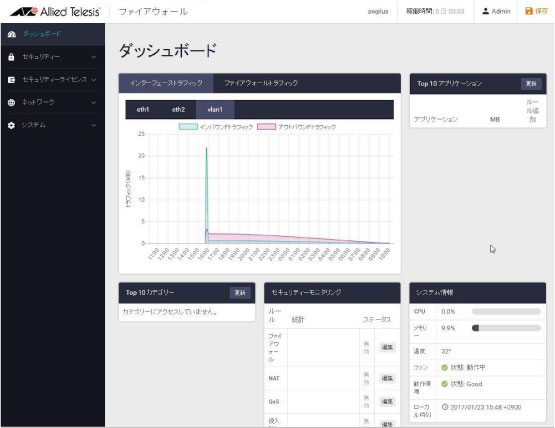

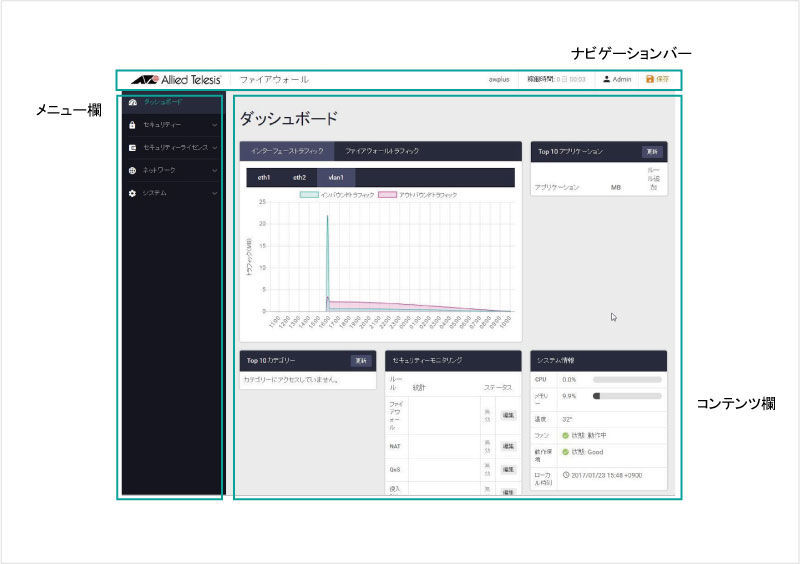

• ① - ダッシュボード画面に移動します。

• ② - ホスト名を表示します。

• ③ - システム稼働時間（Uptime）を表示します。

• ④ - ドロップダウンメニューになっており、ログアウトができます。

• ⑤ - 設定をスタートアップコンフィグに保存します。

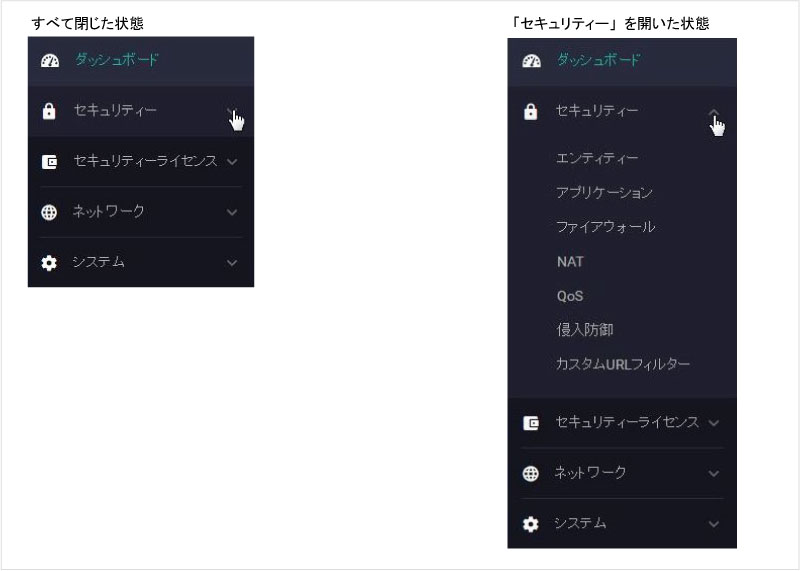

• ダッシュボード

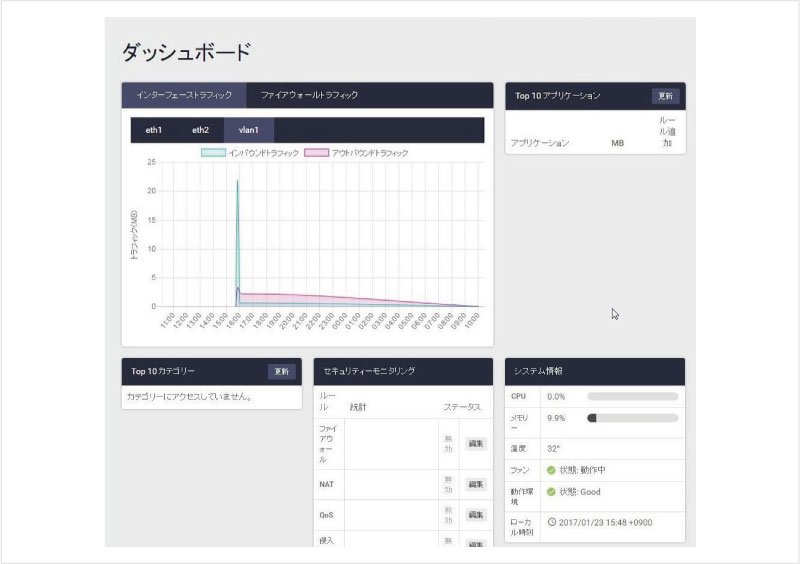

  各種情報を要約して表示するダッシュボード画面に移動します。


• セキュリティー
  ファイアウォール、侵入防御（IPS）などのセキュリティー関連機能の画面に移動するためのメニュー項目を開閉します。


• セキュリティーライセンス
  アプリケーションコントロール（DPI）、Webコントロール（URLフィルタリング）などライセンス機能の関連画面に移動するためのメニュー項目を開閉します。


  Note - セキュリティーライセンスメニューはAT-AR2050Vでは表示されません。



• ネットワーク、
  インターフェース、DHCPサーバーなどの管理画面やPing、Tracerouteなどのツール画面に移動したり、CLIウィンドウを開いたりするためのメニュー項目を開閉します。


• システム
  システム関連情報の表示画面に移動するためのメニュー項目を開閉します。
