CentreCOM AR550S 設定例集 2.9 #50

PPPoEによるLAN型インターネット接続（DMZ）

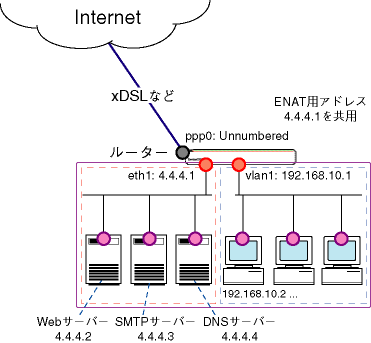

PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。グローバルアドレスを8個、16個などのブロック単位で固定的に割り当てられるLAN型接続の設定例です。この例では、LAN側を2つのサブネットに分割し、一方をグローバルアドレスで運用するサーバー用（DMZ）、もう一方をプライベートアドレスで運用するクライアント用とします。クライアントはダイナミックENAT経由でインターネットにアクセスします。また、ファイアウォールを使って外部からのアクセスを原則拒否しつつ、特定のサーバーだけを外部に公開します。

ISPからは次の情報を提供されているものとします。

表 1：ISPから提供された情報
PPPユーザー名 user@isp
PPPパスワード isppasswd
PPPoEサービス名 指定なし
使用できるIPアドレス 4.4.4.0/29（4.4.4.0〜4.4.4.7）


ルーターには、次のような方針で設定を行います。


以下、ルーターの基本設定についてまとめます。

表 2：ルーターの基本設定
WAN側物理インターフェース eth0
WAN側（ppp0）IPアドレス Unnumbered
DMZ側（eth1）のIPアドレス 4.4.4.1/29
LAN側（vlan1）のIPアドレス 192.168.10.1/24
DHCPサーバー機能 使わない



ルーターの設定

  1. WAN側Ethernetインターフェース（eth0）上にPPPインターフェースを作成します。「OVER=eth0-XXXX」の「XXXX」の部分には、ISPから通知されたPPPoEの「サービス名」を記述します。ISPから指定がない場合は、どのサービス名タグでも受け入れられるよう、「ANY」を設定します。


  2. ISPから通知されたPPPユーザー名とパスワードを指定し、接続時にIPアドレス割り当ての要求を行うように設定します。LQRはオフにし、代わりにLCP Echoパケットを使ってPPPリンクの状態を監視するようにします。また、ISDN向けの機能であるBAPはオフにします。


    Note - PPPoEのLAN型接続におけるWAN側（PPP）インターフェースは、厳密にはUnnumberedではありません。この構成例ではその違いを意識する必要はありませんが、ルーター自身がパケットを送信するような環境、たとえばIPsecなどを使用する場合はアドレスの設定方法などに注意が必要です。詳しくは「メモ」をご覧ください。





  3. IPモジュールを有効にします。


  4. IPCPネゴシエーションで与えられたIPアドレスをPPPインターフェースで使用するように設定します。


  5. DMZ側（eth1）インターフェースにISPから割り当てられたグローバルアドレスの先頭アドレス（4.4.4.1）を設定します。アドレスを8個や16個といった単位で割り当てられる場合は、ネットマスクが変則的になるので注意してください。


  6. LAN側（vlan1）インターフェースにプライベートIPアドレスを割り当て、クライアント用のサブネットとします。


  7. WAN側（ppp0）インターフェースをUnnumberedに設定します。


  8. デフォルトルートを設定します。


  9. ファイアウォール機能を有効にします。


  10. ファイアウォールの動作を規定するファイアウォールポリシー「net」を作成します。


  11. ICMPパケットはPing（Echo/Echo Reply）と到達不可能（Unreachable）のみ双方向で許可します。


    Note - デフォルト設定では、ICMPはファイアウォールを通過できません。

  12. ルーターのidentプロキシー機能を無効にし、外部のメール（SMTP）サーバーなどからのident要求に対して、ただちにTCP RSTを返すよう設定します。


  13. ファイアウォールポリシーの適用対象となるインターフェースを指定します。


  14. LAN側（vlan1）ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定します。グローバルアドレスには4.4.4.1を共用します。


  15. 外部からのパケットをすべて拒否するファイアウォールの基本ルールに対し、DMZのサーバーへパケットを通すための設定を行います。


  16. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。


メモ

■ PPPoEのLAN型接続では、IPCPネゴシエーションによって、WAN側（PPP）インターフェースにネットワークアドレス（ホスト部が0のアドレス）が割り当てられます。ネットワークアドレスはホストアドレスとしては使用できないため事実上Unnumberedと同じですが、厳密に言うと専用線接続などで使用するUnnumberedとは異なります。

ルーター自身がWAN側インターフェースからIPパケットを送出する場合を考えます。純粋なUnnumberedでは、送出インターフェースにアドレスが設定されていないため、他のインターフェースのアドレスを使用します。しかし、PPPoE LAN型の場合は、まがりなりにもWAN側インターフェースにアドレスが設定されているため、パケットの始点アドレスとして本来使用できないネットワークアドレスが使用されてしまいます。

通常は、ルーター自身がパケットを送信することがないため、このことを意識する必要はありません。しかし、IPsecを使用するときなどは、始点アドレスに有効なアドレスが使われるよう注意が必要です。これには、WAN側インターフェースをマルチホーミングし、一方に有効なアドレスを設定した上で、デフォルトルートをそちらに向ける必要があります。ここでは、ISPから4.4.4.0/29のアドレスを割り当てられているものと仮定します。


これにより、LAN側からWAN側へのパケットはppp0-1にルーティングされ、始点アドレスとして4.4.4.1が使用されるようになります。

■ ファイアウォールで遮断されたパケットのログをとるには、次のコマンドを実行します。


記録されたログを見るには、次のコマンドを実行します。ここでは、「TYPE=FIRE」により、ファイアウォールが出力したログメッセージだけを表示させています。


■ インターネット側からのPING（ICMP Echo Requestパケット）を拒否するには、次のようなIPフィルターをWAN側インターフェースに設定します。この例では、「LOG=HEADER」により、フィルターで拒否したパケットをログに記録しています。


記録されたログを見るには、次のコマンドを実行します。ここでは、「TYPE=IPFIL」により、IPフィルターが出力したログメッセージだけを表示させています。

まとめ

ルーターのコンフィグ [テキスト版]
CREATE PPP=0 OVER=eth0-ANY ↓
SET PPP=0 OVER=eth0-ANY BAP=OFF IPREQUEST=ON USER=user@isp PASSWORD=isppasswd LQR=OFF ECHO=ON ↓
ENABLE IP ↓
ENABLE IP REMOTEASSIGN ↓
ADD IP INT=eth1 IP=4.4.4.1 MASK=255.255.255.248 ↓
ADD IP INT=vlan1 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=0.0.0.0 ↓
ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓
ENABLE FIREWALL ↓
CREATE FIREWALL POLICY=net ↓
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH ↓
DISABLE FIREWALL POLICY=net IDENTPROXY ↓
ADD FIREWALL POLICY=net INT=eth1 TYPE=PRIVATE ↓
ADD FIREWALL POLICY=net INT=vlan1 TYPE=PRIVATE ↓
ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓
ADD FIREWALL POLICY=net NAT=ENHANCED INT=vlan1 GBLINT=ppp0 GBLIP=4.4.4.1 ↓
ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=ppp0 PROTO=TCP IP=4.4.4.2 PORT=80 ↓
ADD FIREWALL POLICY=net RULE=2 AC=ALLOW INT=ppp0 PROTO=TCP IP=4.4.4.3 PORT=25 ↓
ADD FIREWALL POLICY=net RULE=3 AC=ALLOW INT=ppp0 PROTO=TCP IP=4.4.4.4 PORT=53 ↓
ADD FIREWALL POLICY=net RULE=4 AC=ALLOW INT=ppp0 PROTO=UDP IP=4.4.4.4 PORT=53 ↓
