ブリッジフィルター設定例

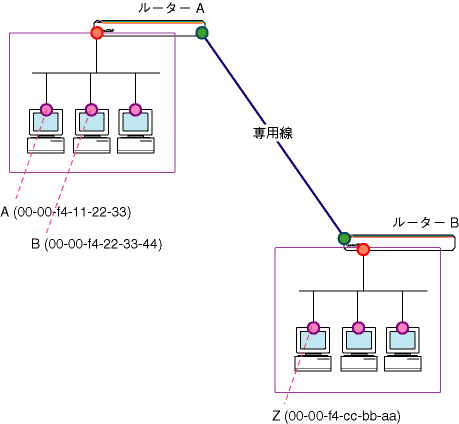

専用線を使って2つの拠点をリモートブリッジ接続します。ここでは、ブリッジフィルターを使用して、MACアドレスに基づきフレームのフィルタリングを行います。

表 1

	ルーターA	ルーターB
TDMグループ名	TOOS	TOOS
回線速度	64Kbps	64Kbps
WAN側物理インターフェース	bri0	bri0
ブリッジポート1（LAN側）	vlan1	vlan1
ブリッジポート2（WAN側）	ppp0	ppp0
ブリッジするプロトコル	DEC LAT（EthII=0x6004）	DEC LAT（EthII=0x6004）

• A（00-00-f4-11-22-33）

• B（00-00-f4-22-33-44）

• Z（00-00-f4-cc-bb-aa）


• ルーターA：ターミナルサーバーA（00-00-f4-11-22-33）のDEC LATデータだけをルーターBに送るよう設定します。

• ルーターB：ターミナルサーバーZ（00-00-f4-cc-bb-aa）のDEC LATデータをルーターAに送らないよう設定します。その他のDEC LATデータはすべて転送するよう設定します。


ルーターAの設定

1. BRIインターフェース「0」の全スロット（1〜2）を、常時起動の専用線（TDM）モードに設定します。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓


2. bri0のスロット1（64Kbps）に対して、TDMグループ「TOOS」を作成します。

   CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1 ↓


3. PPPインターフェース「0」をTDMグループ「TOOS」上に作成します。

   CREATE PPP=0 OVER=TDM-TOOS ↓


4. ブリッジモジュールを有効にします。

   ENABLE BRIDGE ↓


5. vlan1とppp0上にブリッジポートを作成します。

   ADD BRIDGE PORT=1 INTERFACE=vlan1 ↓
ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓



6. ブリッジするプロトコルを指定します。ここでは、DEC LAT（Ethertype 0x6004）を指定します。

   ADD BRIDGE PROTOCOL TYPE=6004 ↓



   Note - ADD BRIDGE PROTOCOLコマンドで指定したプロトコル以外はいっさい転送されませんのでご注意ください。



7. ブリッジフィルター「1」を作成し、ターミナルサーバーAからのDEC LATパケットを転送するよう設定します。

   ADD BRIDGE FILTER=1 SA=00-00-f4-11-22-33 PORT=ALL ↓



   Note - ブリッジフィルターでは、明示的に指定した条件にマッチしなかったパケットは暗黙のうちに破棄されます（転送されません）。よって、この設定ではターミナルサーバーA以外からのパケットはいっさい転送されません。



8. LAN側ブリッジポート「1」にブリッジフィルター「1」を適用します。

   SET BRIDGE PORT=1 FILTER=1 ↓



   Note - ブリッジフィルターはブリッジポートに適用して初めて効果を持ちます。フィルタリングはパケット受信時に行われるため、受信ポートにフィルターを適用します。



9. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

   CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


ルーターBの設定

1. BRIインターフェース「0」の全スロット（1〜2）を、常時起動の専用線（TDM）モードに設定します。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓


2. bri0のスロット1（64Kbps）に対して、TDMグループ「TOOS」を作成します。

   CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1 ↓


3. PPPインターフェース「0」をTDMグループ「TOOS」上に作成します。

   CREATE PPP=0 OVER=TDM-TOOS ↓


4. ブリッジモジュールを有効にします。

   ENABLE BRIDGE ↓


5. vlan1とppp0上にブリッジポートを作成します。

   ADD BRIDGE PORT=1 INTERFACE=vlan1 ↓
ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓



6. ブリッジするプロトコルを指定します。ここでは、DEC LAT（Ethertype 0x6004）を指定します。

   ADD BRIDGE PROTOCOL TYPE=6004 ↓



   Note - ADD BRIDGE PROTOCOLコマンドで指定したプロトコル以外はいっさい転送されませんのでご注意ください。



7. ブリッジフィルター「1」を作成し、ターミナルサーバーZからのDEC LATパケットを破棄するルールを設定します。

   ADD BRIDGE FILTER=1 SA=00-00-f4-cc-bb-aa PORT=NONE ↓


8. ブリッジフィルター「1」にルールを追加し、ターミナルサーバーZ以外からのパケットはすべて転送するよう設定します。

   ADD BRIDGE FILTER=1 PORT=ALL ↓



   Note - ブリッジフィルターでは、明示的に指定した条件にマッチしなかったパケットは暗黙のうちに破棄されます（転送されません）。したがって、2番目のルールがないと、ターミナルサーバーZのパケットだけでなく、すべてのパケットがフィルターで破棄されてしまいますのでご注意ください。



9. LAN側ブリッジポート「1」にブリッジフィルター「1」を適用します。

   SET BRIDGE PORT=1 FILTER=1 ↓



   Note - ブリッジフィルターはブリッジポートに適用して初めて効果を持ちます。フィルタリングはパケット受信時に行われるため、受信ポートにフィルターを適用します。



10. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

    CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


メモ

まとめ

ルーターAのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE BRIDGE ↓ ADD BRIDGE PORT=1 INTERFACE=vlan1 ↓ ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓ ADD BRIDGE PROTOCOL TYPE=6004 ↓ ADD BRIDGE FILTER=1 SA=00-00-f4-11-22-33 PORT=ALL ↓ SET BRIDGE PORT=1 FILTER=1 ↓

ルーターBのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE BRIDGE ↓ ADD BRIDGE PORT=1 INTERFACE=vlan1 ↓ ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓ ADD BRIDGE PROTOCOL TYPE=6004 ↓ ADD BRIDGE FILTER=1 SA=00-00-f4-cc-bb-aa PORT=NONE ↓ ADD BRIDGE FILTER=1 PORT=ALL ↓ SET BRIDGE PORT=1 FILTER=1 ↓
