アナログポート（PBX機能）の設定方法

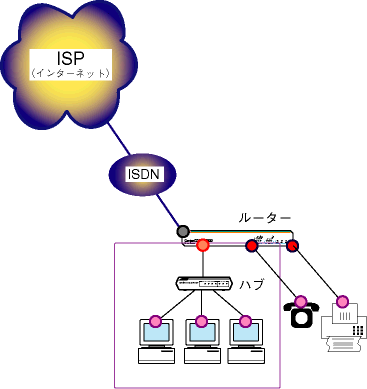

AR300 V2は、アナログ電話機やFAXなどを接続できるアナログポートを2ポートを備えています。アナログポートとPBX機能を利用して、1本のISDN回線上でデータ通信と音声通話（またはFAX通信）を共存させるための設定を示します。

• ISDNのBチャンネル1本をデータ通信に使用し、ISPに端末型でダイヤルアップ接続する。ダイヤルオンデマンドを使用して、必要な時に自動発呼するよう設定する。


• メインのアクセスポイントにつながらなかったときのために、予備の番号も設定しておく。


• ダイナミックENAT機能を利用して、LANに接続されたすべてのホストがインターネットにアクセスできるようにする。グローバルアドレスには、IPCPネゴシエーションでppp0側に割り当てられたアドレスを使用する。


• IPフィルターを設定して、MS-Networksパケットを外部へ出さないようにする。


• もう1本のBチャンネルを音声通話用に確保し、アナログポート1に電話機を、アナログポート2にFAXを接続して使用する。


表 1

ISPアクセスポイントの番号(1)	03-1234-5678
ISPアクセスポイントの番号(2)	03-1234-6789
ISDNコール名	ISP
WAN側物理インターフェース	bri0
PPPユーザー名	ispuser
PPPパスワード	isppasswd
WAN側（ppp0）IPアドレス	0.0.0.0（動的割り当て）
LAN側（eth0）IPアドレス	192.168.10.1/24
アナログポート1	アナログ電話機
アナログポート2	FAX

ルーターの設定

1. 接続先を作成します。ISPのアクセスポイントの電話番号（＋予備番号）を指定し、発呼優先に設定します。また、発呼に使用するインターフェースとしてbri0を指定します。

   ADD ISDN CALL=ISP NUMBER=0312345678 ALTNUMBER=0312346789 SEARCHCLI=ON PRECEDENCE=OUT INTREQ=bri0 ↓


2. PPPインターフェースを作成し、ダイヤルオンデマンドを有効にします。また、IPCPネゴシエーションを使用するよう設定します。LQRはオフにします。

   CREATE PPP=0 OVER=ISDN-ISP IDLE=ON IPREQUEST=ON LQR=OFF ↓


3. ISPから与えられたPPPユーザー名とパスワードを設定します。

   SET PPP=0 USER=ispuser PASSWORD=isppasswd ↓


4. IPモジュールを有効にします。

   ENABLE IP ↓


5. IPCPネゴシエーションで与えられたIPアドレスをPPPインターフェースで使用するよう設定します。

   ENABLE IP REMOTEASSIGN ↓


6. MS-NetworksパケットをブロックするIPフィルターを設定します。

   ADD IP FILTER=1 SO=0.0.0.0 AC=EXCLUDE PROT=UDP SPORT=137:139 ↓
ADD IP FILTER=1 SO=0.0.0.0 AC=INCLUDE ↓



7. LAN側（eth0）インターフェースにIPアドレスを設定します。また、上記で設定したIPフィルター「1」を適用し、MS-Networksパケットが外部に出ないようにします。

   ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 FILTER=1 ↓


8. WAN側（ppp0）インターフェースにIPアドレス「0.0.0.0」を設定します。これは、ISPとの接続が確立するまでIPアドレスが確定しないことを示します。

   ADD IP INT=ppp0 IP=0.0.0.0 ↓


9. デフォルトルートを設定します。

   ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓


10. ENAT機能を有効にします。ENAT機能を使用しない場合、この行は入力不要です。

    ENABLE IP NAT ↓


11. ルーターのLAN側ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定し、グローバルアドレスとしてppp0のIPアドレスを使用するよう指定します。ENAT機能を使用しない場合、この行は入力不要です。

    ADD IP NAT IP=192.168.10.0 MASK=255.255.255.0 GBLINTERFACE=ppp0 ↓


12. アナログポート0の設定を行います。オートダイヤル機能を使用し、0発信の「0」を省略できるようにします。

    CREATE PBX EXTENSION=0 PORT=0 GROUP=default TERMINATE=5 AUTODIAL=0 ↓


13. アナログポート1の設定を行います。オートダイヤル機能を使用し、0発信の「0」を省略できるようにします。また、ポートに接続する機器としてFAXを指定します。

    CREATE PBX EXTENSION=1 PORT=1 GROUP=default TERMINATE=5 AUTODIAL=0 HLC=FAX ↓


14. Bチャンネル1本をアナログ通話用に、もう1本をデータ通信用に確保します。また、電話をオンフック（受話器を置いた状態）したらすぐ通話が切断されるようにします。

    SET PBX RESERVEBCHANNEL=ON FLASHHOOK=OFF ↓


15. 制限ダイヤル機能を設定します。ここでは、「0990」で始まる電話番号へは発信できないようにします。「00990」の先頭の「0」は、外線発信のためのゼロです。

    ADD PBX BAR=00990 ↓


16. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

    CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


まとめ

ルーターのコンフィグ [テキスト版]

ADD ISDN CALL=ISP NUMBER=0312345678 ALTNUMBER=0312346789 SEARCHCLI=ON PRECEDENCE=OUT INTREQ=bri0 ↓ CREATE PPP=0 OVER=ISDN-ISP IDLE=ON IPREQUEST=ON LQR=OFF ↓ SET PPP=0 USER=ispuser PASSWORD=isppasswd ↓ ENABLE IP ↓ ENABLE IP REMOTEASSIGN ↓ ADD IP FILTER=1 SO=0.0.0.0 AC=EXCLUDE PROT=UDP SPORT=137:139 ↓ ADD IP FILTER=1 SO=0.0.0.0 AC=INCLUDE ↓ ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 FILTER=1 ↓ ADD IP INT=ppp0 IP=0.0.0.0 ↓ ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓ ENABLE IP NAT ↓ ADD IP NAT IP=192.168.10.0 MASK=255.255.255.0 GBLINTERFACE=ppp0 ↓ CREATE PBX EXTENSION=0 PORT=0 GROUP=default TERMINATE=5 AUTODIAL=0 ↓ CREATE PBX EXTENSION=1 PORT=1 GROUP=default TERMINATE=5 AUTODIAL=0 HLC=FAX ↓ SET PBX RESERVEBCHANNEL=ON FLASHHOOK=OFF ↓ ADD PBX BAR=00990 ↓
