AT-NFV-APLシリーズ vFirewall リファレンスマニュアル: AT-NFV-APL / AW+ vFirewall

イメージ更新チェック間隔	未サポートです。無効のままご使用ください

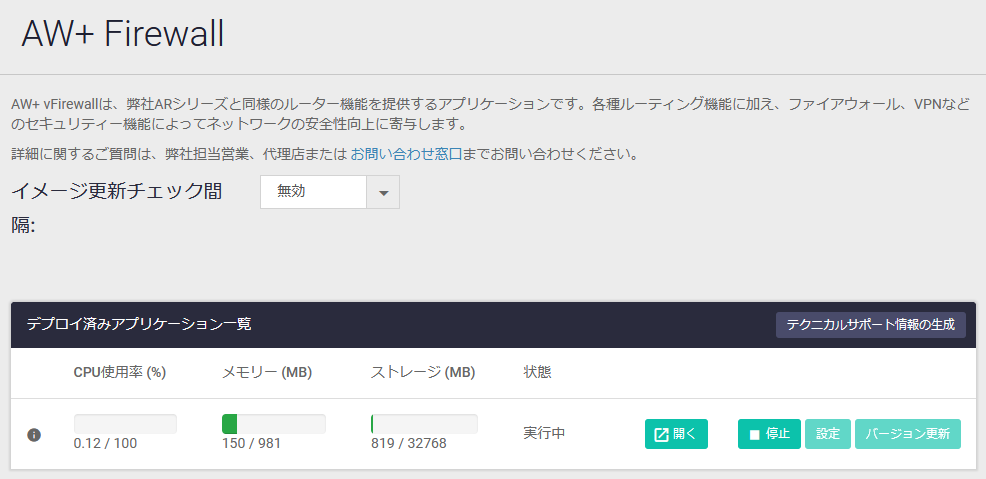

デプロイ済みアプリケーション一覧
アプリケーション未設定時にだけ表示される項目
「有効化」ボタン	アプリケーションインスタンスの初期設定を行う「アプリケーション設定」画面を表示します
アプリケーション設定後にだけ表示される項目
「テクニカルサポート情報の生成」ボタン	テクニカルサポート用のファイルが出力されます。トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください
(i) 情報アイコン	マウスオーバーすることで「インスタンス情報」画面をポップアップ表示します
CPU使用率 (%)	アプリケーションのCPU使用率を表示します
メモリー (MB)	アプリケーションのメモリー使用状況（使用量 / 割り当て量）を表示します
ストレージ (MB)	アプリケーションのストレージ使用状況（使用量 / 割り当て量）を表示します
状態	アプリケーションの状態を表示します
「開く」ボタン	アプリケーションのWeb GUIを新しいブラウザーウィンドウで開きます。「状態」が「実行中」のときだけ表示されます
「削除」ボタン	アプリケーションインスタンスを削除します。「状態」が「停止済み」のときだけ表示されます
「停止」ボタン	アプリケーションインスタンスを停止します。「状態」が「実行中」のときだけ表示されます
「起動」ボタン	アプリケーションインスタンスを起動します。「状態」が「停止済み」のときだけ表示されます
「設定」ボタン	アプリケーションインスタンスの設定変更を行う「アプリケーション設定」画面を表示します。アプリケーションインスタンスの状態が「停止済み」のときだけ有効です
「バージョン更新」ボタン	アプリケーションイメージのバージョンを変更するための「アプリケーション設定」画面を表示します。アプリケーションインスタンスの状態が「停止済み」のときだけ有効です

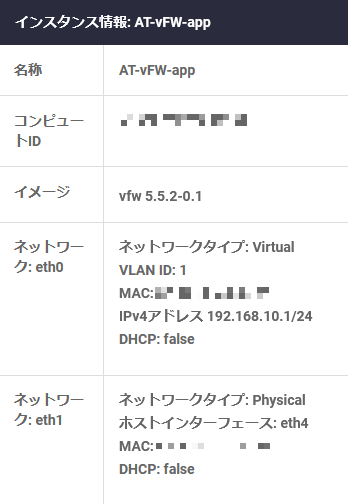

インスタンス情報

名称	アプリケーション名を表示します・AT-vFW-app（vFirewall）
コンピュートID	アプリケーション実行環境の識別子を表示します
イメージ	アプリケーションイメージのバージョンを表示します
ネットワーク: ethX
仮想インターフェースの情報を表示します。ethXはvFirewallアプリケーション側でのインターフェース名です
ネットワークタイプ	仮想インターフェースのインターフェースタイプ（Virtual、Physical）を表示します
VLAN ID	仮想インターフェースの接続先VLAN ID。ネットワークタイプが「Virtual」の場合だけ表示されます
ホストインターフェース	仮想インターフェースと直結しているAT-NFV-APLの物理ポート。ネットワークタイプが「Physical」の場合だけ表示されます
MAC	MACアドレス。ネットワークタイプが「Virtual」かつ「アプリケーション設定」で「MACアドレス (オプション)」を指定している場合だけ表示されます
IPv4アドレス	インターフェースに設定するIPv4アドレス/サブネットマスク長。「アプリケーション設定」でIPv4アドレスを指定している場合だけ表示されます
ゲートウェイ	ゲートウェイアドレス。「アプリケーション設定」でゲートウェイアドレスを指定している場合だけ表示されます
DHCP	インターフェースのIP設定をDHCPサーバーから取得する設定になっているかどうかを表示します

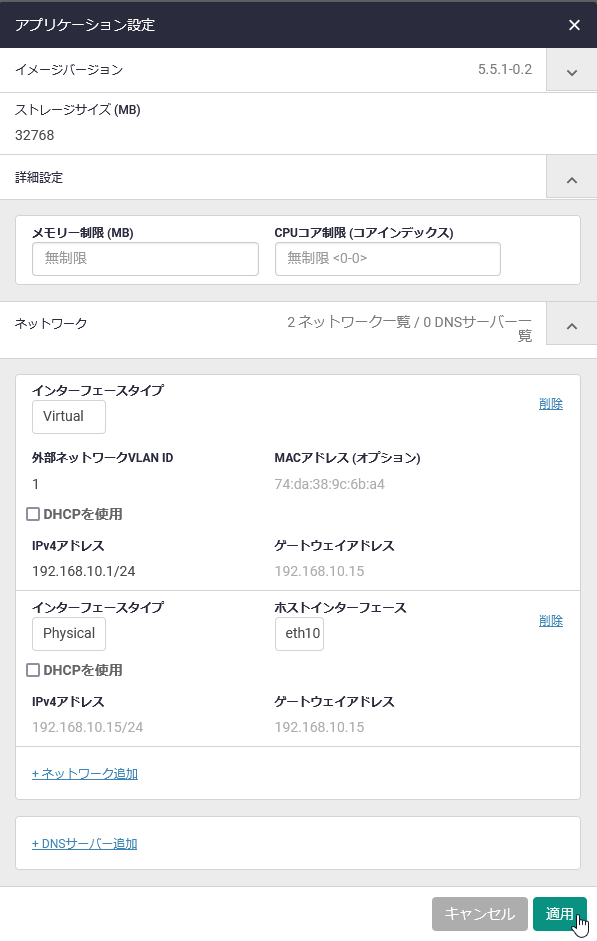

アプリケーション設定

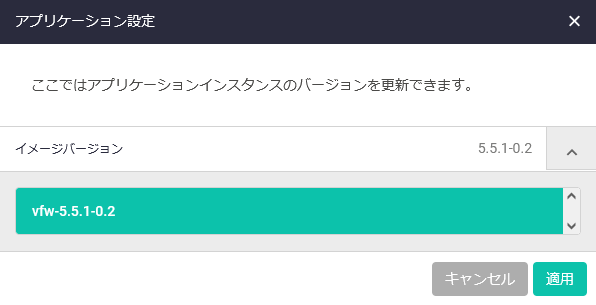

イメージバージョン	アプリケーションインスタンスのイメージバージョンを選択します。初期設定時とバージョン更新時のみ表示されます
ストレージサイズ (MB)	アプリケーションに割り当てるストレージサイズを指定します。「AT-NFV-APL」/「準備」にしたがって入力してください
詳細設定
メモリー制限 (MB)	指定不要です。未指定（制限なし）のままご使用ください
CPUコア制限 (コアインデックス)	指定不要です。未指定（制限なし）のままご使用ください
ネットワーク / ネットワーク
仮想インターフェースの追加、削除、設定を行えます。 vFirewallアプリケーション側でのインターフェース名はこの画面で追加した順にeth0、eth1、... となります。デプロイ済みアプリケーション一覧の「開く」ボタンでは、vFirewallのeth0インターフェースに設定されているIPアドレスを管理用IPアドレスだと仮定しています。そのため、特に理由がない限り、最初に設定するインターフェースに管理用のIPアドレスを設定するようにしてください
インターフェースタイプ	仮想インターフェースの種類（AT-NFV-APLの物理インターフェースとの接続方式）を選択します。・Virtual - vFirewallの仮想インターフェースをAT-NFV-APLのブリッジ上の特定VLAN（VLAN ID）に接続する方式・Physical - vFirewallの仮想インターフェースをAT-NFV-APLの物理ポート（ホストインターフェース）に直結する方式具体的な構成図は「AT-NFV-APL」/「ネットワーク基本設定」を参照
外部ネットワークVLAN ID	仮想インターフェースの接続先VLAN IDを指定します（初期値は1）。インターフェースタイプが「Virtual」の場合だけ表示されます
ホストインターフェース	仮想インターフェースと直結するAT-NFV-APLの物理ポートを選択します。インターフェースタイプが「Physical」の場合だけ表示されます
MACアドレス (オプション)	仮想インターフェースのMACアドレスを任意に指定したい場合に入力します。未指定時は自動的に設定されます。インターフェースタイプが「Virtual」の場合だけ表示されます
DHCPを使用	仮想インターフェースのIP設定をDHCPサーバーから取得する場合にチェックします
IPv4アドレス	仮想インターフェースに設定するIPv4アドレス/サブネットマスク長を入力します
ゲートウェイ	デフォルトゲートウェイアドレスを入力します
「ネットワーク追加」リンク	仮想インターフェースの設定欄を追加します
「削除」リンク	該当する仮想インターフェースの設定を削除します
ネットワーク / DNSサーバー
AT-NFV-APLが使用するDNSサーバーアドレスの追加、削除、設定を行えます。
「DNSサーバー追加」リンク	DNSサーバーアドレスの入力欄を追加します
DNSサーバー	DNSサーバーアドレスを入力します
「削除」リンク	該当するDNSサーバーアドレスを削除します
「キャンセル」ボタン	アプリケーション設定を変更せずに前の画面に戻ります
「適用」ボタン	アプリケーション設定を変更して前の画面に戻ります
