IPv4 over IPv6トンネルインターフェースを使用して、NTT東日本・NTT西日本が提供するフレッツ 光クロス回線を経由してIPv4インターネットに接続するための設定例です。

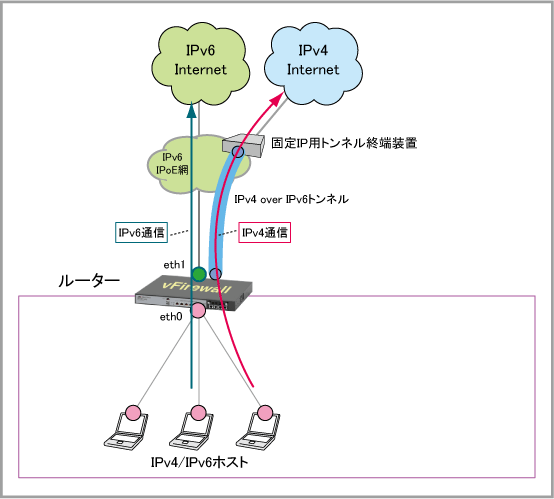

構成

設定例集#125： [ 設定例集目次 ] ページ内目次

ルーターの基本設定
WAN側物理インターフェース eth1
WAN側（eth1）IPv6アドレス リンクローカルアドレス
LAN側（eth0）IPv6アドレス DHCPv6 PDで取得したIPv6プレフィックスにもとづいて設定
ISPから提供された情報 (注1)
インターフェースID ::1
固定IP用トンネル終端装置IPv6アドレス 2001:db8:3c:10::1
IPv4グローバルアドレス 203.0.113.1/32
アップデートサーバーのURL https://example.com
ユーザー名 userA
パスワード passwdA
Note
(注1) 本設定例では例示用IPアドレス、URL等を使用しており、実際に設定する値とは異なります。実際の設定時には、ユーザー毎に通知される各種情報をご使用ください。

ここでは、次の方針で設定を行います。

AT-NFV-APLの事前設定

設定例集#125： [ 設定例集目次 ] ページ内目次
本設定例は、あらかじめ AT-NFV-APL側で以下のような設定を行っていることを前提としています。
使用するインターフェースの番号や数は適宜変更してかまいません。
事前設定の流れについては「AT-NFV-APL」/「準備」をご覧ください。

Note
10ポート構成（eth1～eth10）のAT-NFV-APL-GTXを想定した例になっていますので、6ポート（eth1～eth6）構成のAT-NFV-APL-GTをご使用の場合は、使用するポートを適宜読み替えてください。

管理IPアドレス

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。
インターフェース
IPアドレス
br0 192.168.10.254/24

ブリッジ

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。
ポート
所属VLAN
ネイティブVLAN
eth1～eth9 1 1
eth10
未所属

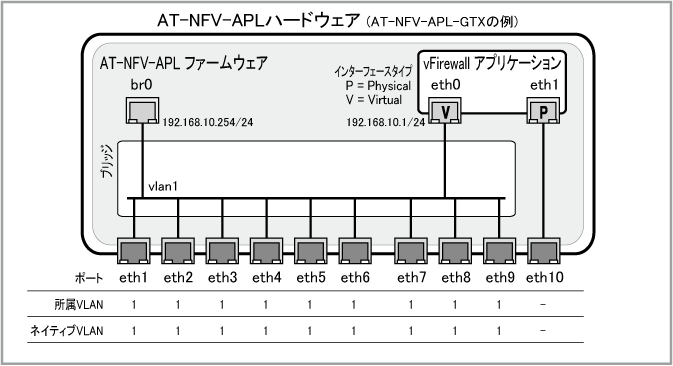

仮想インターフェース割り当て

vFirewallアプリケーションインスタンスの初期設定時には、下記のように仮想インターフェースを割り当てます。
詳細は「AT-NFV-APL」/「AW+ vFirewall」をご覧ください。
vFirewallの
インターフェース名
インターフェース
タイプ
外部ネットワーク
VLAN ID
ホスト
インターフェース
IPv4アドレス
eth0 Virtual 1 - 192.168.10.1/24
eth1 Physical - eth10 未指定

ルーターの設定

設定例集#125： [ 設定例集目次 ] ページ内目次
  1. アップデートサーバーにIPv6アドレスの更新情報を通知するためのダイナミックDNS（DDNS）サービス固有設定を作成します。
    これには、ddns-update-methodコマンドでDDNSアップデートメソッドモードに入り、update-url、username、password、suppress-ipv4-updatesの各コマンドで具体的なパラメーターを設定します。
    ダイナミックDNSクライアント機能の詳細は「IP付加機能」/「ダイナミックDNSクライアント」をご覧ください。

    ※クエリーパラメーターの開始を表す「?」をCLIから入力するには、Ctrl/V キーを入力してから ? を入力してください。単に ? を入力するとCLIヘルプが表示されてしまうためご注意ください。
    ddns-update-method V6UPDATE
 update-url https://example.com?user=<USERNAME>&pass=<PASSWORD>
 username userA
 password passwdA
 suppress-ipv4-updates
  2. ダイナミックDNSクライアント機能を有効にします。これには、ddns enableコマンドを使います。
    ddns enable
  3. WANポートeth1上でDHCPv6 PDクライアントを有効にします。初期設定で有効になっているRAによるアドレス自動設定（SLAAC）を無効化し、また、IPv6のデフォルト経路をDHCPv6サーバーに向けるよう設定します。これには、ipv6 nd accept-ra-pinfo、ipv6 dhcp client pdコマンドを使います。
    DHCPv6 PDクライアントの詳細は「IPv6」/「IPv6インターフェース」をご覧ください。
    interface eth1
 no ipv6 nd accept-ra-pinfo
 ipv6 dhcp client pd IPoE default-route-to-server
  4. LAN側インターフェースeth0でIPv6を有効にし、DHCPv6 PDで割り当てられたIPv6プレフィックスとISPに指定されたインターフェースIDを組み合わせたIPv6アドレスを設定します。これにはipv6 address(DHCPv6 PD)コマンドを使います。
    また、IPv6設定情報をLAN側クライアントに通知するため、RAの送信を有効にします。これには、ipv6 nd suppress-ra、ipv6 nd dns-serverコマンドを使います。
    さらにアップデートサーバーへのアドレス更新通知のためダイナミックDNSクライアント機能を有効にします。これには、ipv6 ddns-update-methodコマンドを使います。
    IPv6インターフェースの詳細は「IPv6」/「IPv6インターフェース」をご覧ください。
    ※IPv4アドレス 192.168.10.1/24 は AT-NFV-APLの事前設定時に設定済みのため、ip addressコマンドを手で入力する必要はありません。
    interface eth0
 ipv6 ddns-update-method V6UPDATE
 ip address 192.168.10.1/24
 no ipv6 nd suppress-ra
 ipv6 nd dns-server eth0
 ipv6 address IPoE ::1/64
  5. IPv6パケット転送機能を有効化します。これにはipv6 forwardingコマンドを使います。
    ipv6 forwarding
  6. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・デフォルトゲートウェイ（default-router）
    ・DNSサーバーアドレス（dns-server）
    ・リース時間（lease）
    ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
  7. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
    service dhcp-server
  8. IPv4 over IPv6トンネルインターフェースtunnel0を作成します。

    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipv6）
    ・IPv4アドレス（ip address）
    ・MSS書き換え（ip tcp adjust-mss）
    interface tunnel0
 tunnel source eth0
 tunnel destination 2001:db8:3c:10::1
 tunnel mode ipv6
 ip address 203.0.113.1/32
 ip tcp adjust-mss pmtu
  9. IPv4のデフォルト経路をtunnel0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 tunnel0
  10. ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    すべてのIPv4/IPv6アドレスを表すゾーン「all」を作成します。
    これには、zone、network、ip subnet、ipv6 subnetの各コマンドを使います。
    zone all
 network ipv4
  ip subnet 0.0.0.0/0
 network ipv6
  ipv6 subnet ::/0
  11. IPv4の内部ネットワークを表すゾーン「ipv4-internal」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone ipv4-internal
 network lan
  ip subnet 192.168.10.0/24
  12. IPv4インターネットを表すゾーン「ipv4-internet」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone ipv4-internet
 network wan
  ip subnet 0.0.0.0/0 interface tunnel0
  host nat
   ip address 203.0.113.1
  13. IPv6の内部ネットワークを表すゾーン「ipv6-internal」を作成します。
    前記コマンドに加え、ここではipv6 subnet、ipv6 addressの各コマンドも使います。
    zone ipv6-internal
 network lan
  ipv6 subnet ::/0 interface eth0
  host eth0
   ipv6 address dynamic interface eth0
  14. IPv6インターネットを表すゾーン「ipv6-internet」を作成します。
    zone ipv6-internet
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
  15. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    DHCPv4パケットを表すカスタムアプリケーション「dhcpv4」を定義します。
    application dhcpv4
 protocol udp
 dport 67 to 68
  16. DHCPv6パケットを表すカスタムアプリケーション「dhcpv6」を定義します。
    application dhcpv6
 protocol udp
 dport 546 to 547
  17. ICMPv6パケットを表すカスタムアプリケーション「icmpv6」を定義します。
    application icmpv6
 protocol ipv6-icmp
  18. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - DHCPv4通信を許可します
    ・rule 20 - 内部から内部へのIPv4通信を許可します
    ・rule 30 - 内部から外部へのIPv4通信を許可します
    ・rule 40 - 本製品のトンネルインターフェースに設定されたIPv4アドレスから外部へのIPv4通信を許可します
    ・rule 50 - DHCPv6通信を許可します
    ・rule 60 - ICMPv6通信を許可します
    ・rule 70 - 内部から内部へのIPv6通信を許可します
    ・rule 80 - 内部から本製品（LAN側インターフェースに設定したアドレス）へのIPv6通信を許可します
    ・rule 90 - 内部から外部へのIPv6通信を許可します
    ・rule 100 - 本製品（LAN側インターフェースに設定したアドレス）から内部へのIPv6通信を許可します
    ・rule 110 - 本製品（LAN側インターフェースに設定したアドレス）から外部へのIPv6通信を許可します
    ・rule 120 - 本製品（WAN側インターフェースのリンクローカルアドレス）から外部へのIPv6通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit dhcpv4 from all.ipv4 to all.ipv4
 rule 20 permit any from ipv4-internal to ipv4-internal
 rule 30 permit any from ipv4-internal to ipv4-internet
 rule 40 permit any from ipv4-internet.wan.nat to ipv4-internet
 rule 50 permit dhcpv6 from all.ipv6 to all.ipv6
 rule 60 permit icmpv6 from all.ipv6 to all.ipv6
 rule 70 permit any from ipv6-internal to ipv6-internal
 rule 80 permit any from ipv6-internal to ipv6-internal.lan.eth0
 rule 90 permit any from ipv6-internal to ipv6-internet
 rule 100 permit any from ipv6-internal.lan.eth0 to ipv6-internal
 rule 110 permit any from ipv6-internal.lan.eth0 to ipv6-internet
 rule 120 permit any from ipv6-internet.wan.eth1 to ipv6-internet
 protect
  19. LAN側ネットワークに接続されているすべてのIPv4ホストがダイナミックENAT機能を使用してインターネットにアクセスできるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from ipv4-internal to ipv4-internet
 enable
  20. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  21. 以上で設定は完了です。
    end

設定の保存

設定例集#125： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall ↓

ルーターのコンフィグ

設定例集#125： [ 設定例集目次 ] ページ内目次
!
ddns-update-method V6UPDATE
 update-url https://example.com?user=<USERNAME>&pass=<PASSWORD>
 username userA
 password passwdA
 suppress-ipv4-updates
!
ddns enable
!
interface eth1
 no ipv6 nd accept-ra-pinfo
 ipv6 dhcp client pd IPoE default-route-to-server
!
interface eth0
 ipv6 ddns-update-method V6UPDATE
 ip address 192.168.10.1/24
 no ipv6 nd suppress-ra
 ipv6 nd dns-server eth0
 ipv6 address IPoE ::1/64
!
ipv6 forwarding
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
interface tunnel0
 tunnel source eth0
 tunnel destination 2001:db8:3c:10::1
 tunnel mode ipv6
 ip address 203.0.113.1/32
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 tunnel0
!
zone all
 network ipv4
  ip subnet 0.0.0.0/0
 network ipv6
  ipv6 subnet ::/0
!
zone ipv4-internal
 network lan
  ip subnet 192.168.10.0/24
!
zone ipv4-internet
 network wan
  ip subnet 0.0.0.0/0 interface tunnel0
  host nat
   ip address 203.0.113.1
!
zone ipv6-internal
 network lan
  ipv6 subnet ::/0 interface eth0
  host eth0
   ipv6 address dynamic interface eth0
!
zone ipv6-internet
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
!
application dhcpv4
 protocol udp
 dport 67 to 68
!
application dhcpv6
 protocol udp
 dport 546 to 547
!
application icmpv6
 protocol ipv6-icmp
!
firewall
 rule 10 permit dhcpv4 from all.ipv4 to all.ipv4
 rule 20 permit any from ipv4-internal to ipv4-internal
 rule 30 permit any from ipv4-internal to ipv4-internet
 rule 40 permit any from ipv4-internet.wan.nat to ipv4-internet
 rule 50 permit dhcpv6 from all.ipv6 to all.ipv6
 rule 60 permit icmpv6 from all.ipv6 to all.ipv6
 rule 70 permit any from ipv6-internal to ipv6-internal
 rule 80 permit any from ipv6-internal to ipv6-internal.lan.eth0
 rule 90 permit any from ipv6-internal to ipv6-internet
 rule 100 permit any from ipv6-internal.lan.eth0 to ipv6-internal
 rule 110 permit any from ipv6-internal.lan.eth0 to ipv6-internet
 rule 120 permit any from ipv6-internet.wan.eth1 to ipv6-internet
 protect
!
nat
 rule 10 masq any from ipv4-internal to ipv4-internet
 enable
!
ip dns forwarding
!
end
