IPv6/概要・基本設定

備考：フィーチャーライセンス AT-FL-13またはAT-FL-13-B が必要

  - IPv6ホストとしての基本設定
  - IPv6ルーターとしての基本設定
  - その他
   - Telnetクライアント
   - Telnetサーバー
   - Ping
   - Traceroute
  - 設定の確認

IPv6（Internet Protocol Version 6）の基本設定について説明します。

Note - IPv6パケットのルーティングはソフトウェアよって処理されます。

IPv6ホストとしての基本設定

本製品はご購入時の状態で、レイヤー2スイッチとして機能するよう設定されています。単なるスイッチとして使うだけなら、設置・配線後電源を入れるだけで特に設定は必要ありません。

ただし、その場合でもIPv6ネットワーク経由でTelnetログインしたいときは、本製品にIPv6アドレスを割り当てる必要があります。以下、そのための基本設定について説明します。

コンソールターミナルからログインします。
IPv6モジュールを有効にします。
VLAN defaultにIPv6アドレスを設定します。ご購入時の状態ではすべてのポートがVLAN defaultに所属しています。
Note - 本製品はIPv6ルーターとしての使用をメインに想定しているため、グローバルアドレスの自動設定には対応していません。IPv6ホストとして使用する場合であっても、アドレスを手動で設定してください。なおリンクローカルアドレスは、ADD IPV6 INTERFACEコマンドかCREATE IPV6 INTERFACEコマンドをインターフェースに対して初めて実行したときに自動設定されます。

また、リンクローカルアドレスのみでかまわないときは、ADD IPV6 INTERFACEコマンドの代わりに、CREATE IPV6 INTERFACEコマンドを使います。本コマンドを実行すると、指定したインターフェースのリンクローカルアドレスが自動設定されます。
自動設定されたリンクローカルアドレスを確認するには、SHOW IPV6 INTERFACEコマンドを実行します。
本製品に直結されていないサブネットと通信したいときは経路の設定が必要です。スタティック経路はADD IPV6 ROUTEコマンドで設定します。直結のサブネットしかない場合、および、本製品をリンクローカルアドレスだけで運用する場合、経路設定は不要です。

たとえば、デフォルト経路を設定するには次のようにします。
Note - 「::/0」は「0:0:0:0:0:0:0:0/0」の省略形でデフォルト経路を表します。
以上で設定は完了です。次回起動時にも同じ設定が有効になるよう、設定をファイルに保存し、起動スクリプトに指定します。

■ IPv6モジュールの全般的な情報はSHOW IPV6コマンドで確認します。

■ インターフェースに割り当てられたIPV6アドレスの情報はSHOW IPV6 INTERFACEコマンドで確認します。

■ 経路情報はSHOW IPV6 ROUTEコマンドで確認します。

IPv6ルーターとしての基本設定

IPv6ルーティング機能を利用するには、少なくとも2つのIPv6インターフェースが必要です。以下、IPv6ルーターとしての基本設定手順を示します。

Note - IPv6パケットのルーティング処理はソフトウェアによって行われます。

最初に、ここでは上位組織（ISPなど）から48ビット長のプレフィックス 2001:1:1::/48 を割り当てられているものと仮定します。これは、2001:1:1:0::/64 ～ 2001:1:1:ffff::/64 の65536個のサブネットを自由に使える広大なアドレス空間です。

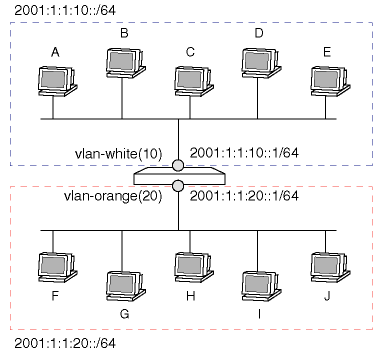

ここでは、このアドレス空間から2つのサブネット「2001:1:1:10::/64」と「2001:1:1:20::/64」をそれぞれvlan-whiteとvlan-orangeに割り当て、VLAN間でIPv6パケットのルーティングが行われるよう設定します。

VLANの設定を行います。
IPv6モジュールを有効にします。
インターフェースにIPv6アドレスを設定します。また、設定するアドレスのプレフィックス部分（ネットワーク番号）をLAN上に通知するため、「PUBLISH=YES」を付けます。
ルーター通知（RA）を有効にして、プレフィックスを通知するよう設定します。

設定は以上です。本製品は、自分自身の存在とプレフィックスを各VLANに対して定期的にマルチキャストします（ルーター通知）。IPv6ホストは、ルーター通知メッセージによってサブネットのプレフィックスを知り、自分自身のIPv6アドレスを組み立てます。また、デフォルトゲートウェイアドレスを自動設定します。

■ スタティック経路を設定するには、ADD IPV6 ROUTEコマンドを使います。たとえば、vlan-white上に2001:1:1:ff::/64への経路がある場合、次のようにして登録します。ここでは、ネクストホップアドレスが2001:1:1:10:290:99ff:fe42:f2であると仮定します。

ADD IPV6 ROUTE=2001:1:1:ff::/64 INT=vlan-white NEXTHOP=2001:1:1:10:290:99ff:fe42:f2 ↓

その他

Telnetクライアント

本製品のTELNETコマンド（Telnetクライアント）はIPv6に対応しています。

■ 本製品から他のIPv6ノードにTelnet接続するには、次のようにします。


TELNET 3ffe:b80:3c:10:290:99ff:fe42:f2 ↓

Manager > telnet 3ffe:b80:3c:10:290:99ff:fe42:f2

Info (1033256): Attempting Telnet connection to 3ffe:b80:3c:10:290:99ff:fe42:f2,
 Please wait ....

MadVNB/iqdnjqt (kiji.example.com) (ttyp0)

login: rdhmzj
Password:

■ 接続先をリンクローカルアドレスで指定する場合は、どのインターフェース配下のアドレスであるかを示すため、アドレスの末尾にインターフェース名を付ける必要があります。たとえば、vlan-white配下のfe80::290:99ff:fe42:f2にTelnetで接続するには、次のようにします。アドレス、パーセント記号、インターフェース名の順に指定してください。

Manager > telnet fe80::290:99ff:fe42:f2%vlan-white

Info (1033256): Attempting Telnet connection to fe80::290:99ff:fe42:f2, Please w
ait ....

MadVNB/iqdnjqt (kiji.example.com) (ttyp0)

login: myname
Password:

■ IPv6アドレスの代わりにホスト名を使いたいときは、ADD IPV6 HOSTコマンドでホストテーブルにアドレスを登録してからTELNETコマンドを実行します。


ADD IPV6 HOST=kiji IP=3ffe:b80:3c:10:290:99ff:fe42:f2 ↓

TELNET kiji ↓

Telnetサーバー

本製品のTelnetサーバーはIPv6に対応しているため、他のノードからIPv6対応Telnetクライアントを使って本製品のコマンドラインにアクセスすることができます。

■ 他のIPv6対応ノードから本製品にIPv6を使ってTelnet接続するには、各システム用のIPv6対応Telnetクライアントを使います。詳細はシステム付属のマニュアル等をご覧ください。

egoh@raboof:~> telnet v6gw
Trying 3ffe:b80:3c:10::1...
Connected to v6gw.
Escape character is '^]'
TELNET session now in ESTABLISHED state

 login: manager
Password:

■ 本製品にリンクローカルアドレスだけを割り当てた場合、IPv6でTelnetアクセスできるのは同一サブネット上のIPv6ノードだけになります。この場合は、本製品のリンクローカルアドレスを指定してください（通常、リンクローカルアドレスの指定時は送出インターフェースの指定も必要です）。本製品のリンクローカルアドレスは、SHOW IPV6 INTERFACEコマンドで確認できます。

egoh@raboof:~> telnet fe80::200:cdff:fe08:170c%ne0
Trying fe80::200:cdff:fe08:170c%ne0...
Connected to fe80::200:cdff:fe08:170c%ne0.
Escape character is '^]'
TELNET session now in ESTABLISHED state

 login: manager
Password:

■ Telnetサーバーの待ち受けポート（リスニングポート）を変更するには、SET TELNETコマンドのLISTENPORTパラメーターを使います。リスニングポートの変更はIPv4、IPv6の両方に影響します。デフォルトは23（telnet）です。


SET TELNET LISTENPORT=14023 ↓

■ Telnetサーバーを停止するには、DISABLE TELNET SERVERコマンドを実行します。同コマンドを実行すると、IPv4、IPv6のどちらでもTelnetアクセスができなくなります。


DISABLE TELNET SERVER ↓

Ping

本製品のPINGコマンドは、IPv4に加え、IPv6にも対応しています。PINGコマンドは、指定したIPv6ノードに到達できるかどうかを調べるコマンドです。

■ グローバルまたはサイトローカルアドレス宛てにPingを打つには次のようにします。


PING 3ffe:b80:3c:20::fe ↓

Manager > ping 3ffe:b80:3c:20::fe

Echo reply 1 from 3ffe:0b80:003c:0020::00fe time delay 1 ms

Echo reply 2 from 3ffe:0b80:003c:0020::00fe time delay 0 ms

Echo reply 3 from 3ffe:0b80:003c:0020::00fe time delay 0 ms

Echo reply 4 from 3ffe:0b80:003c:0020::00fe time delay 0 ms

Echo reply 5 from 3ffe:0b80:003c:0020::00fe time delay 0 ms

■ リンクローカルアドレス宛てにPingパケットを送信するときは、どのインターフェースから送出するかを示すため、アドレスの末尾にインターフェース名を付ける必要があります。たとえば、vlan-white側のfe80::290:99ff:fe42:f2に対してPingを実行するには、次のようにします。アドレス、パーセント記号、インターフェース名の順に指定してください。


PING fe80::290:99ff:fe42:f2%vlan-white ↓

■ IPv6ホストテーブルに登録している名前を指定することもできます。ホストテーブルへの登録は、ADD IPV6 HOSTコマンドで行います。


ADD IPV6 HOST=com254 IP=3ffe:b80:3c:20::fe ↓

PING com254 ↓

Traceroute

本製品のTRACEコマンド（Traceroute）は、指定したIPv4/IPv6ノードまでの経路（経由するルーター）を調べるコマンドです。

■ Tracerouteを実行するには次のようにします。


TRACE 3ffe:b80:3c:40:290:99ff:fe1e:e00a ↓

Manager > trace 3ffe:b80:3c:40:290:99ff:fe1e:e00a

Trace from 3ffe:0b80:003c:0020::0001 to 3ffe:0b80:003c:0040:0290:99ff:fe1e:e00a,
 1-30 hops
 0. 3ffe:0b80:003c:0020::0002                     0      0      1 (ms)
 1. 3ffe:0b80:003c:0030::0002                     1      1      2 (ms)
 2. 3ffe:0b80:003c:0040:0290:99ff:fe1e:e00a       2      2      3 (ms)
***
Target reached

■ IPv6ホストテーブルに登録している名前を指定することもできます。ホストテーブルへの登録は、ADD IPV6 HOSTコマンドで行います。


ADD IPV6 HOST=com254 IP=3ffe:b80:3c:20::fe ↓

TRACE com254 ↓

設定の確認

IPv6の各種設定内容を確認するには、以下のコマンドを使います。

■ IPv6モジュールの情報を確認するには、SHOW IPV6コマンドを使います。


SHOW IPV6 ↓

■ IPv6パケットの統計を見るには、SHOW IPV6 COUNTERコマンドを使います。


SHOW IPV6 COUNTER ↓

■ ルーターのインターフェースに設定されたIPv6アドレスを確認するには、SHOW IPV6 INTERFACEコマンドを使います。


SHOW IPV6 INT ↓

SHOW IPV6 INT=vlan-orange ↓

SHOW IPV6 INT=vlan20 ↓

■ Neighbourキャッシュを確認するには、SHOW IPV6 NDCACHEコマンドを使います。


SHOW IPV6 NDCACHE ↓

■ IPv6ルーティングテーブルの情報を確認するには、SHOW IPV6 ROUTEコマンドを使います。


SHOW IPV6 ROUTE ↓
