スイッチング/EPSRアウェア

  - 概要
   - EPSRドメイン
   - ノードの種類
   - コントロールVLANとデータVLAN
   - 制御メッセージ
   - 障害検出機能
    - Healthcheckメッセージ
    - Link Downメッセージ
   - 基本動作
    - 正常動作時
    - 障害発生時
    - 障害回復時
    - Double Failへの対応
  - 基本設定

イーサネットリングプロテクション（EPSR = Ethernet Protected Switched Ring）は、リング構成のEthernetネットワークに特化したレイヤー2のループ防止・冗長化機能（RFC3619）です。

EPSRは、トポロジーをリング構成に限定し、各スイッチの役割をあらかじめ固定しておくことで、障害の検出と経路の切り替えをより高速に行います（最短50ミリ秒未満）。

本製品は、EPSRリングを構成するノードのうち、アウェア機能を実装したトランジットノードとして機能することができます。

この章では、EPSRの概要と使用方法について、コマンドラインインターフェースによる設定を中心に説明します。なお、Web GUIでは「スイッチ設定」-「EPSR」で設定できます。（詳細は「Web GUI」/「スイッチ設定」をご覧ください。）




概要

Note - ポート認証のAuthenticatorポートとSupplicantポートを、EPSRのリングを構成するポートにすることはできません。

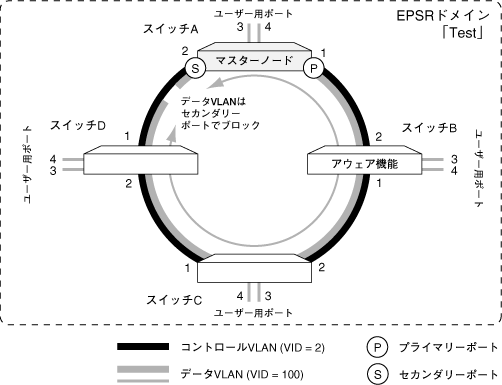

EPSRドメイン

• EPSRノード
  EPSR対応スイッチのこと。それぞれ2つのポート（トランクグループは1ポート扱い）でEthernetリングに接続する。役割上2つに大別される。


  • マスターノード（1台）

  • トランジットノード（複数台）



• コントロールVLAN
  EPSRドメインの動作を制御するためのVLAN。制御メッセージだけがやりとりされる。各EPSRドメインに1つだけ設定。2つのポート（タグ付き）で構成される。


• データVLAN
  保護対象のVLAN。通常のトラフィックが運ばれる。各EPSRドメインには複数のデータVLANを指定可。リング上ではコントロールVLANの2ポートを共有する。さらに、通常はユーザー接続用のメンバーポートを持つ


ノードの種類

表 1：トランジットノードの機能

トランジットノードの機能	フル実装	アウェア機能（本製品の実装）	スヌーピング機能
EPSRドメイン状態の表示	○	○	×
マスターノードの指示によるFDB/ARPクリア	○	○	○
自ポートのリンクダウン通知	○	○	×
Double Fail回復時の対応	○	○	×
プリフォワーディング状態での障害回復ポートのブロッキング	○	×（※）	×
Trap送信機能	○	×（※）	×
ログ機能	○	○	×
デバッグ表示機能	○	×	×

コントロールVLANとデータVLAN

制御メッセージ

表 2：EPSR制御メッセージ

メッセージ名	機能
Healthcheck	リング障害を検出するため、マスターノードが定期的にプライマリーポートから送出するメッセージ。マスターノードは、一定の時間内にセカンダリーポートでHealthcheckメッセージを受信できなかった場合、リングに障害が発生したと判断する。障害発生中もマスターノードはHealthcheckメッセージを送出し続け、セカンダリーポートで再び受信した場合にリングが障害から回復したと判断する
Ring Up	リングが障害から回復したと判断したマスターノードが、その他のノードに対してFDBをクリアするよう指示するために送出するメッセージ。ただし、後述するDouble Failからの回復時にかぎり、トランジットノードが送出する場合もある
Ring Down	リングに障害が発生したと判断したマスターノードが、その他ノードに対してFDBをクリアするよう指示するために送出するメッセージ
Link Down	自身のリング接続用ポートがリンクダウンしたことを検出したトランジットノードが、リング障害の発生をマスターノードに伝えるために送出するメッセージ。Link Downメッセージを受信したマスターノードは、リングに障害が発生したと判断して、Healthcheckメッセージがタイムアウトしたときと同様のアクションをとる

障害検出機能

• Healthcheckメッセージ（マスターノードによるポーリング）

• Link Downメッセージ（トランジットノードによる障害通知）

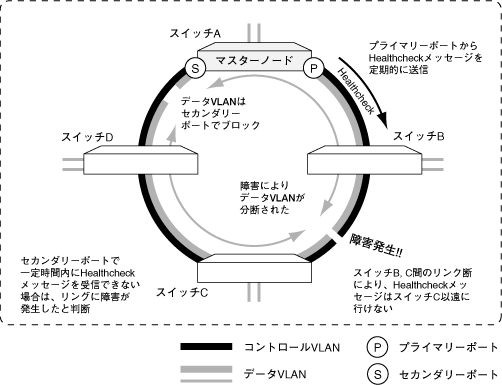

Healthcheckメッセージ

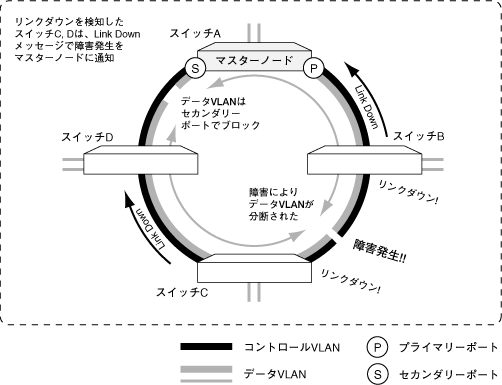

Link Downメッセージ

Note - トランジットノードがスヌーピング機能にのみ対応している場合は、Link Downメッセージの送出は行いません。

基本動作

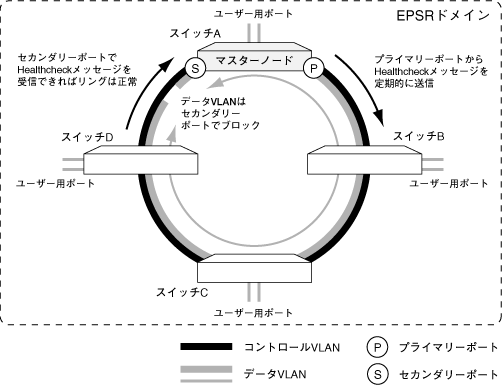

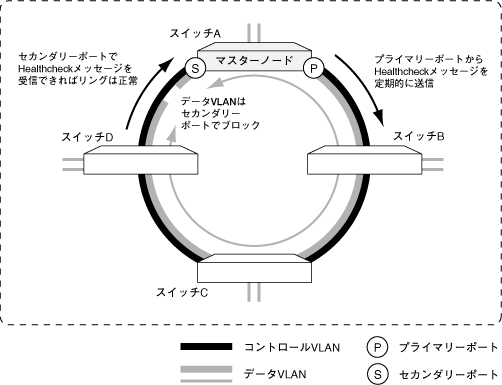

正常動作時

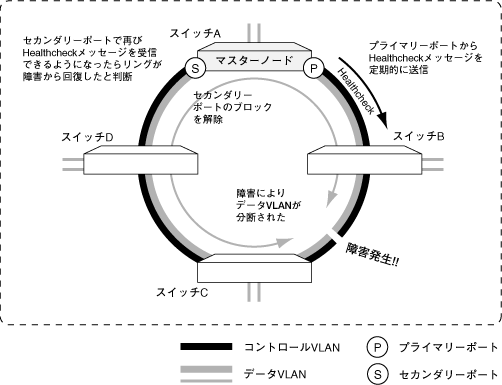

障害発生時

障害回復時

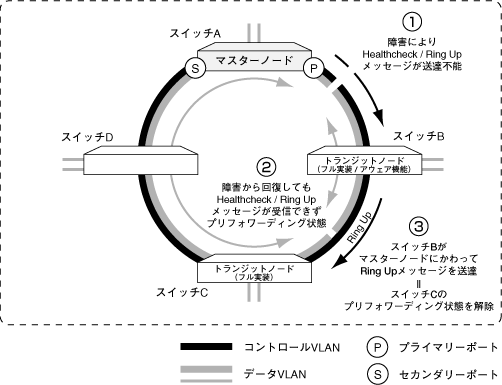

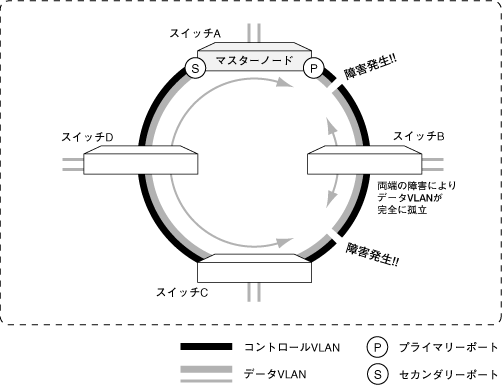

Double Failへの対応

Note - スイッチBのトランジットノードがスヌーピング機能にのみ対応している場合は、EPSR制御メッセージを送出しないため、Double Failに対応できません。

Note - Double Failが発生したノードの下流のトランジットノードがアウェア機能、またはスヌーピング機能にのみ対応している場合は、ノード間のリンクが障害から回復した際、ポートはブロックされず、ただちに通信を再開します。

基本設定

1. コントロールVLANを作成します。
   コントロールVLANはちょうど2ポートで構成しなくてはならず、さらに両ポートともタグ付きに設定する必要があります。


   CREATE VLAN=ctrl VID=2 ↓
ADD VLAN=ctrl PORT=1,2 FRAME=TAGGED ↓




   Note - コントロールVLANにはIPアドレスの設定などを行わないでください。コントロールVLANはリングを構成・制御するためだけに存在するVLANです。




2. データVLANを作成します。
   データVLANは、リング接続用のポート2つとユーザー接続用のポートで構成します。リング接続用のポートは、コントロールVLANのメンバーポートと同じポートで、同じくタグ付きに設定します。一方、ユーザー接続用のポートは通常タグなしに設定します。


   CREATE VLAN=data VID=100 ↓
ADD VLAN=data PORT=1,2 FRAME=TAGGED ↓
ADD VLAN=data PORT=3,4 ↓



3. ここまでの設定では、リング接続用のポート1、2がデフォルトVLANに（タグなしポートとして）所属したままなので、これらのポートをデフォルトVLANから明示的に削除します。


   DELETE VLAN=default PORT=1,2 ↓



4. EPSRドメイン「Test」を作成します。動作モードはAWAREを指定します。アウェア機能を持ったトランジットノードでは、コントロールVLANだけを指定します。


   CREATE EPSR=Test MODE=AWARE CONTROLVLAN=ctrl ↓



5. EPSRドメイン「Test」のデータVLANを指定します。


   ADD EPSR=Test DATAVLAN=data ↓



6. EPSRドメイン「Test」を有効にします。


   ENABLE EPSR=Test ↓
