スイッチング / ポート認証

  - 概要
   - 認証方式
   - ホストモード
   - 基本設定
    - 802.1X認証
    - MACアドレスベース認証（MACベース認証）
   - ダイナミックVLAN
   - ゲストVLAN
   - 認証サーバー
本製品は、スイッチポート単位でLAN上のユーザーや機器を認証するポート認証機能を実装しています。ポートに接続された機器（および機器を使用するユーザー。以下同様）の認証方法としては、IEEE802.1X認証（以下、802.1X認証）、MACアドレスベース認証（MACベース認証）をサポートしています。

概要

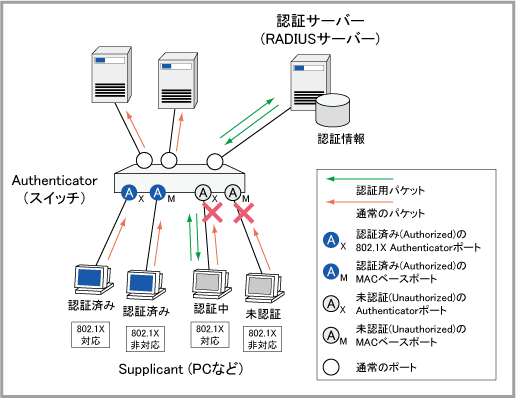

ポート認証のシステムは、通常下記の3要素から成り立っています。



本製品の各スイッチポートは、上記のうち、Authenticatorになることができます。認証サーバー（RADIUSサーバー）は別途用意する必要があります。


認証方式
ポートに接続された機器（および機器を使用するユーザー。以下同様）の認証方法としては、次の2種類をサポートしています。


Note - 本製品は、同一ポート上で802.1X認証とMACベース認証を併用することはできません。

ホストモード

 ホストモードとは、ポート認証におけるスイッチポート固有の設定項目の1つです。あるポートにおいて、1台のSupplicantにだけポート越えの通信を許可するか、それとも複数のSupplicantに通信を許可するか、複数のSupplicantに通信を許可する場合はすべてのSupplicantを個別に認証するかどうかなどを制御するために使います。

初期状態では、すべてのスイッチポートがSingle-Hostモードに設定されています。これは1ポート・1Supplicantの構成を想定したモードで、各ポートにおいて最初に認証をパスしたSupplicantだけが通信を許可されます。HUBなどを介して1ポートに複数のSupplicantを接続しても、2番目以降のSupplicantは通信できません。1つのポートに複数のSupplicantを接続したい場合は、ホストモードをMulti-HostモードかMulti-Supplicantモードに変更する必要があります。

ホストモードには次の3種類があり、SET AUTHENTICATION INTERFACEコマンドで変更できます。初期設定はSingle Hostモードです。


基本設定


本製品を使ってポート認証のシステムを運用するための基本的な設定例を示します。

Note - 設定を開始する前に設定対象のインターフェースのSTPを無効にしてから設定を行います。STPを無効にするにはDISABLE STPコマンドのINTERFACEパラメーターを使います。また、ポート認証を有効にするとインターフェースのディレクション（CUSTOMERからNETWORK）の変更や、VLANとインターフェースとの関連付けの変更ができなくなります。

Note - インターフェースのディレクションは、CUSTOMERのみサポートしています。NETWORKはサポートしていません。インターフェースのディレクションの設定変更は、SET INTERFACE GEコマンドまたはSET INTERFACE XEコマンドで行えます。

802.1X認証

 本製品を802.1X認証のAuthenticatorとして使用する場合の基本設定を示します。Authenticatorとしての動作には、IPの設定とRADIUSサーバーの指定が必須です。

ここでは、すべてのポートがVLAN defaultに所属していることを前提に、ポート6.22〜6.23で802.1X認証を行うものとします。また、RADIUSサーバーはポート1.0（通常のポート）に接続されているものとします。

  1. 802.1XではRADIUSサーバーを使って認証を行うため、最初にRADIUSサーバーと通信するための設定をします。


  2. STPインターフェースを無効にします。


  3. VLAN4にIPの設定などを行います。


  4. RADIUSサーバーの設定を行います。PRIORITYパラメーターを設定することで、どの順番でサーバーに接続させるかを決めます。


  5. RADIUSのINTERIMUPDATEをONにしアカウンティングピリオドを60に設定します。


  6. 802.1X認証を有効にしインターフェースを指定します。


  7. 802.1X認証をシステムレベルで有効にします。


  8. アカウンティングを開始します。

    officer SEC>> SET DOT1X ACCOUNTING=STARTSTOP ↓

officer SEC>> SHOW DOT1X ↓
--- Port Authentication Information ---
802.1X
------
802.1X Port-Based Authentication...... Enabled
RADIUS Accounting..................... Start-Stop


  9. Supplicantのステータスを表示します。

    officer SEC>> SHOW DOT1X INTERFACE=6.22-6.23 ↓

 --- Port Authentication Interface ---

 Interface Status        PortControl  HostMode  GuestVLAN
 --------- ------------- ------------ --------- ---------
 ETH:6.22  Enabled       Auto         Single    None
 ETH:6.23  Enabled       Auto         Single    None

officer SEC>> SHOW DOT1X SUPPLICANT ↓

 --- 802.1X Port-Based Authentication Supplicant ---


 Authorized/Total......................    0/   1


 --- 802.1X Port-Based Authentication Supplicant ---

 Interface UserName          Type      VLAN Status         MacAddress
 --------- ----------------- --------- ---- -------------- -----------------
 ETH:6.22  user1             802.1X    301  Authenticating 00:09:41:58:E6:F2


MACアドレスベース認証（MACベース認証）

 本製品をAuthenticatorとし、MACベース認証を行う場合の基本設定を示します。Authenticatorとしての動作には、IPの設定とRADIUSサーバーの指定が必須です。

ここでは、すべてのポートがVLAN defaultに所属していることを前提に、ポート6.22〜6.23でMACベース認証を行うものとします。また、RADIUSサーバーはポート1.0（通常のポート）に接続されているものとします。

  1. VLANを作成しインターフェースと関連付けを行います。


  2. STPインターフェースを無効にします。


  3. VLAN4にIPアドレス、サブネットマスクの設定を行い、IPインターフェースを有効にします。


  4. RADIUSサーバーの設定を行います。認証の優先順位も適切に設定してください。


  5. RADIUSサーバーのアカウンティングの設定を行います。


  6. RADIUSサーバーの設定を確認します。

    officer SEC>> SHOW RADIUS ↓

--- RADIUS --------------------------------------------------------------------

Auth Mode............................. Login
Interim-Update........................ ON
Accounting Period..................... 60

RADIUS Servers ------------------------------------------------------------

Hostname/IP                   Auth  Acct          Time
Address          Status   Pri Port  Port  Retries out   Function         Type
---------------- -------- --- ----- ----- ------- ----- ---------------- -----
192.168.10.5     Enabled   1   1812  1813  2       5     AUTHENTICATION, MACAUTH
                                                        ACCOUNTING
192.168.10.100   Enabled   2   1812  1813  2       5     AUTHENTICATION, MACAUTH
                                                        ACCOUNTING
192.168.10.110   Enabled   3   1812  1813  3       5     AUTHENTICATION, MACAUTH
                                                        ACCOUNTING


  7. MACベース認証をシステムレベルで有効にします。


  8. MACベース認証をインターフェースレベルで有効にします。


  9. RADIUSのアカウンティングの設定を行います。ここではSTARTSTOPで設定します。


  10. MACベース認証の設定を確認します。

    officer SEC>> SHOW MACAUTHENTICATION ↓

--- MAC-Based Authentication Information ---

MAC-Based Authentication..... Enabled
User Name Format............. Unformatted
Upper Case................... Off
RADIUS Accounting............ Start-Stop


  11. Supplicantのステータスを確認します。

    officer SEC>> SHOW MACAUTHENTICATION INTERFACE=6.22-6.23 ↓

 --- Port Authentication Interface ---

 Interface Status        PortControl  HostMode  GuestVLAN
 --------- ------------- ------------ --------- ---------
 ETH:6.22  Enabled       Auto         Single    None
 ETH:6.23  Enabled       Auto         Single    None

officer SEC>> SHOW MACAUTHENTICATION SUPPLICANT INTERFACE=6.22-6.23 ↓

 --- MAC-Based Authentication Supplicant ---


 Authorized/Total......................    2/   2


 --- MAC-Based Authentication Supplicant ---

 Interface Authorized/Total
 --------- ----------------
 ETH:6.22            1/   1
 ETH:6.23            1/   1


 --- MAC-Based Authentication Supplicant ---

 Interface UserName          Type      VLAN Status         MacAddress
 --------- ----------------- --------- ---- -------------- -----------------
 ETH:6.22  00-0c-25-1a-1b-1c MAC-Based 10   Authenticated  00:0C:25:1A:1B:1C
 ETH:6.23  00-0c-25-aa-bb-cc MAC-Based 10   Authenticated  00:0C:25:AA:BB:CC


ダイナミックVLAN

 ダイナミックVLAN（Dynamic VLAN Assignment）は、RADIUSサーバーから受け取った認証情報に基づいてポート、またはユーザーの所属VLANを動的に変更する機能です。またLLDP-MEDでは、RADIUSサーバーからの情報を基にタグ付き、タグなしVLANにポートを所属させ、LLDP-MEDの情報要素を送信するさいにダイナミックVLANで割り当てられたタグ付きVLAN IDを使用します。

以下、本製品をAuthenticatorとして使用し、さらにダイナミックVLAN機能を利用する場合の基本設定を示します。Authenticatorとしての動作には、IPの設定とRADIUSサーバーの指定が必須です。

利用者機器のために3つのVLAN「A」、「B」、「C」を用意します。また、RADIUSサーバーを接続するためのVLAN「R」も作成します。各ポートに接続された機器は、認証成功後、RADIUSサーバー側から返されたVLAN（「A」、「B」、「C」のどれか）に自動的にアサインされます。

ここでは、ポート1.0〜1.15で802.1X認証を行うものとします。また、RADIUSサーバーは、VLAN「R」所属のポート1.23（通常のポート）に接続されているものとします。

■ 認証サーバー（RADIUSサーバー）には、以下のように設定されているものとします。

表 1
User-Name
User-Password
Tunnel-Type
Tunnel-Medium-Type
Tunnel-Private-Group-ID
備考
user1 password1 VLAN（13） IEEE-802（6） 20 802.1X Supplicant用のユーザー名/パスワードおよび、認証後に所属させるVLAN


■ 設定
  1. VLANを作成します。


  2. RADIUSサーバーを接続するポート1.23をVLAN「R」に割り当てます。


  3. 802.1X認証ではRADIUSサーバーを使って認証を行うため、RADIUSサーバーと通信するための設定をします。最初にIPアドレスを設定します。


  4. RADIUSサーバーを登録します。IPアドレスとUDPポート、共有パスワードを指定します。


  5. 802.1X認証機能を有効にしインターフェースを指定します。


  6. ポート1.1〜1.8でダイナミックVLANを有効にします。


  7. 802.1X認証機能をシステムレベルで有効にします。




ゲストVLAN

 ゲストVLANは、未認証時にのみ割り当てられる、同一VLAN内での通信が可能なVLANです。

ゲストVLANを設定していない場合、未認証の状態ではたとえ同一VLAN所属のポート間であっても通信できませんが、これらのポートに対して同じゲストVLANを設定しておけば、未認証状態でもゲストVLAN内に限って通信が可能になります。なお、認証にパスした後は、ゲストVLANではなくポート本来のVLAN、あるいは、ダイナミックVLANによって割り当てられたVLANの所属となります。

以下の設定では、認証前および、認証失敗した802.1X Supplicantは、VLAN「B」に所属しています。認証が成功すると、VLAN「A」で通信が可能です。

Note - 以下の例では、802.1X認証を使用していますが、MACベース認証でも同様に動作します。


■ 設定

  1. VLANを作成します。


  2. RADIUSサーバーを接続するポート9をVLAN「A」に割り当てます。


  3. 認証成功した際にVLAN「A」で通信するために、あらかじめ認証ポートをVLAN「A」へ所属させます。


  4. RADIUSサーバーを使って認証を行うため、RADIUSサーバーと通信するための設定をします。VLAN「A」にIPアドレスを設定します。


  5. RADIUSサーバーを登録します。IPアドレスとUDPポート、共有パスワードを指定します。


  6. ポート認証機能を有効にします。


  7. ゲストVLANを設定します


  8. 802.1X認証機能をシステムレベルで有効にします。



認証サーバー


認証サーバー（RADIUS）については、「運用・管理」の「認証サーバー」をご覧ください。
