[index] CentreCOM x510Lシリーズ コマンドリファレンス 5.4.6
NoteCentreCOM Secure HUBシリーズ用の「SES Readyライセンス」を適用した後の設定方法、コマンドは、本章の「OpenFlowスイッチの設定」をご参照ください。
Note本製品のサポート対象となるOpenFlowコントローラーは、AT-SecureEnterpriseSDN Controller（AT-SESC）のみとなります。
NoteAT-SESCの詳しい使い方については、AT-SESCのマニュアルをご覧ください。
| AT-DC2552XS | 5.4.6-0.1以降 |
| CentreCOM x930シリーズ | 5.4.5S-0.1、5.4.6-0.1以降 |
| CentreCOM x510シリーズ | |
| CentreCOM x510Lシリーズ | |
| CentreCOM x310シリーズ | 5.4.6-0.1以降 （AT-x230-10GTは5.4.6-2.1以降） |
| CentreCOM x230シリーズ | |
| CentreCOM Secure HUB SH510シリーズ | 5.4.6-2.1以降 |
| CentreCOM Secure HUB SH310シリーズ | |
| CentreCOM Secure HUB SH230シリーズ | |
| CentreCOM Secure HUB XS900MXシリーズ | |
| CentreCOM Secure HUB GS900MX/MPXシリーズ |
Note対象スイッチと合わせて、対応するライセンスが必要となります。

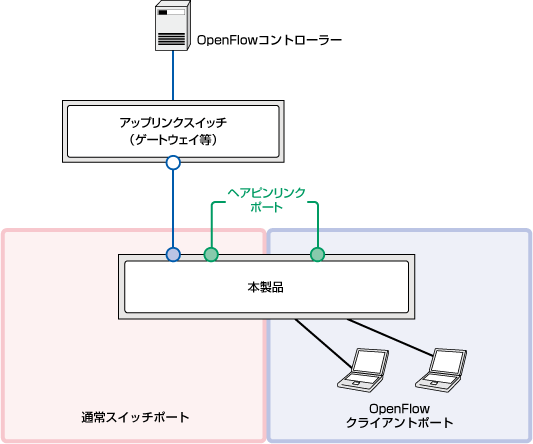

NoteAT-SESC管理下では、OpenFlowポート（データプレーンポート）は、さらに役割の異なる「アップストリームポート」と「クライアントポート」の2つに分かれます。
- アップストリームポート
OpenFlowスイッチ上に1つのみ設定され、上位ネットワークにつながるポート。本設定は、AT-SESC側でポートの登録を行います。
- クライアントポート
残りすべてのOpenFlowポート（データプレーンポート）。PC等の端末はこのポートに接続します。
NoteAT-SESCのアップストリームポートにポートを設定する際は、インターフェース名またはOpenFlowポート番号を登録してください。

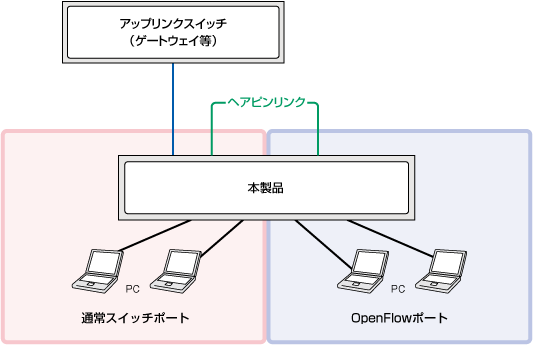

Noteヘアピンリンクの接続は、本製品とAT-SESCのすべての設定が完了してから行ってください。
NoteAT-SESC管理下では、ヘアピンリンクを構成するOpenFlowポートをアップストリームポートとして登録します。
NoteOpenFlowポートでAMFゲストノード機能を使用するには、ヘアピンリンクが必須となります。
Note既存機能は機種によって異なりますので、弊社ホームページの各製品の製品ページやマニュアルをご参照ください。
| システム | ||
| コマンドラインインターフェース（CLI） | ||
| ファイル操作 | ||
| コンフィグレーション | ||
| ユーザー認証 | ユーザー認証データベースのみサポート（RADIUSサーバー、TACACS+サーバーへの問い合わせはサポート対象外） | |
| RADIUSクライアント | ||
| メール送信 | ||
| ログ | ||
| LLDP | ||
| SNMP | ||
| NTP | ||
| 端末設定 | ||
| Telnet | ||
| Secure Shell | ||
| 一般設定 | ||
| スイッチポート | ||
| リンクアグリゲーション（IEEE 802.3ad） | ||
| ポート認証 | MACベース認証のみサポート | |
| Power over Ethernet | ||
| バーチャルLAN | ポートVLAN、タグVLAN、ネイティブVLANのみサポート | |
| イーサネットリングプロテクション（EPSR） | ||
| フォワーディングデータベース | ||
| DHCP Snooping | AMFゲストノードを使用する場合のみサポート。DHCP Snooping単体での使用はサポート対象外 | |
| 一般設定 | ||
| IPインターフェース | スタティックIP、DHCPクライアント、セカンダリーIP、ループバックインターフェースのみサポート | |
| 経路制御 | インターフェース経路、スタティック経路のみサポート | |
| ARP | ARPキャッシュのみサポート | |
| IGMP Snooping | ||
| アクセスリスト | ||
| ハードウェアパケットフィルター | ||
| Quality of Service | ||
| DHCPサーバー | ||
| 項目全般 | メンバー、ゲストノードのみサポート |
| SNMP | リンクステータス通知トラップのみサポート ※1 | |
| 一般設定 | ||
| スイッチポート | フローコントロールのみサポート | |
| リンクアグリゲーション（IEEE 802.3ad） | スタティックチャンネルグループのみサポート | |
| Power over Ethernet | ||
| 項目全般 | ゲストノードのみサポート |

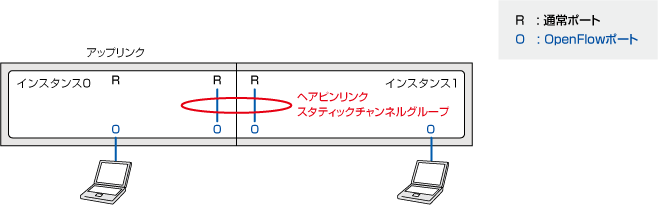

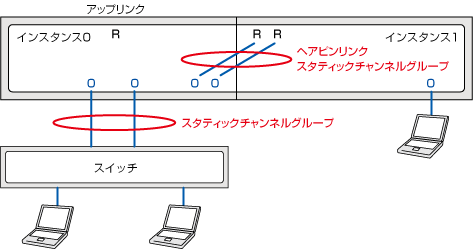

NoteAT-SESCのアップストリームポートにスタティックチャンネルグループのポートを設定する際は、インターフェース名またはOpenFlowポート番号を登録してください。
| 10BASE-T/100BASE-TXポート | 1～24 | 25～48 | |
| 10/100/1000BASE-T・SFPコンボポート | 49R、50R 49、50 |
- | |
| 10/100/1000BASE-Tポート | 1～24 | 25～48 | |
| SFP+ポート | 50、52 | 49、51 | |
| 10/100/1000BASE-Tポート | 1～24 | 25～48 | |
| 10/100/1000BASE-T・SFPコンボポート | 49R、50R 49、50 |
- | |
| SFP+ポート | - | 51、52 | |
| OpenFlowポート番号 = インターフェースインデックス番号 - 5000 |
| OpenFlowポート番号 = インターフェースインデックス番号 - 3500 |
| 最大クライアントポート数 = 筐体のポート数 - 通常ポート側の使用数 - ヘアピンリンクのポート数 |
Note筐体でリンクアグリゲーションを使用する場合は、そのメンバーポート数に応じて、利用可能なクライアントポート数は少なくなります。
Note1ポート構成（OpenFlowポート、通常ポート各×1）のヘアピンリンクを使用しない場合、+1となります。
NotePC等の端末を接続するOpenFlowクライアントポートでは、VLANタグ付きパケットは未サポートです。

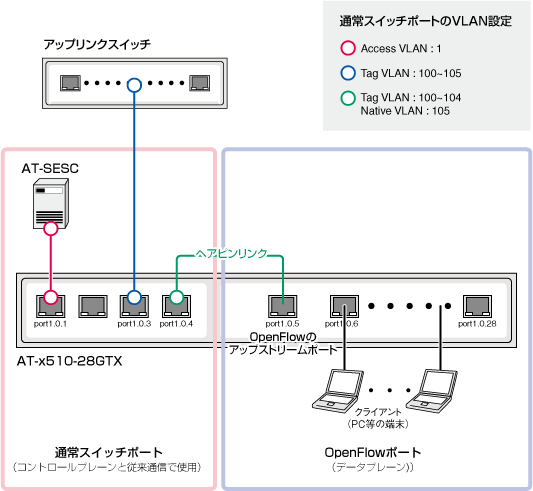

| 割り当てポート | スイッチポート1.0.1 | |
| 割り当てVLAN | VLAN 1 | |
| VLANインターフェースIPアドレス | 192.168.1.1/24 | |
| OpenFlowポート番号 | 6653 | |
| 割り当てポート | スイッチポート1.0.5～1.0.28 | |
| OpenFlow内部制御用VLAN | VLAN 4090 | |
| アップストリームポート | スイッチポート1.0.5 | |
| 割り当てポート | スイッチポート1.0.4 | 通常ポート |
| スイッチポート1.0.5 | OpenFlowポート | |
| VLAN設定 (通常ポート) | Tag VLAN 100～104, Native VLAN 105 | |
Noteヘアピンリンクの接続は、本製品とAT-SESCのすべての設定が完了してから行ってください。
NoteVLAN 4090はパケット転送には使用しません。OpenFlowポートもデフォルト状態ではデフォルトVLAN(VID=1)がネイティブVLANに設定されているため、通常ポートのVLAN 1で受信したフラッディングされるパケットがOpenFlowポートにフラッディングされないようにするために本設定を行います。
| IPアドレス | 192.168.1.10 | |
| OpenFlow ポート番号 | 6653 | |
| 本OpenFlowスイッチに対するアップストリームポート設定 | port1.0.5 | |
| デバイス認証設定 | OpenFlowポート配下のデバイス(PC) | 以下どちらかを設定 ・VLAN ID "100～104" いずれかのネットワークにアサイン ・VLAN ID "0" または VLAN IDを指定しないネットワークにアサイン |
NoteAT-SESCから設定されるフローエントリーでは、デバイスにアサインするネットワークの設定によって、デバイスのパケットがOpenFlowのアップストリームポートから送信される際の動作が変わります。
- VLAN ID（1～4094）を指定したネットワークアサインの場合：OpenFlowのアップストリームポートから送信される際に該当VIDのVLANタグが付与されます。
- VLAN ID "0" または VLAN ID を指定しないネットワークの場合：OpenFlowのアップストリームポートから送信される際に VLANタグは付与されません。
NoteAT-SESCの基本的な使い方や、アップストリームポート設定、ネットワークのアサイン方法等、詳細はAT-SESCのマニュアルをご覧ください。
awplus# configure terminal ↓ awplus(config)# no stack 1 enable ↓ Warning: this will disable the stacking hardware on member-1. Are you sure you want to continue? (y/n): y 10:18:51 awplus VCS[824]: Deactivating Stacking Ports on stack member 1 awplus(config)# end ↓ awplus# awplus# write memory ↓ Building configuration... [OK] awplus# reboot ↓ reboot system? (y/n): y
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓
awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓
Note内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。
awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓
NoteAT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。
awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.5 ↓ awplus(config-if)# no ip igmp trusted query ↓ awplus(config-if)# no ip igmp trusted routermode ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓
Noteopenflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、設定の保存をしてスイッチを再起動してください。
awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓ awplus(config-if)# no ipv6 mld snooping ↓
Noteヘアピンリンクを使用した構成では、IGMP Snoopingを無効にすることは未サポートです。
Note筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。
awplus(config)# interface port1.0.4 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-104 ↓ awplus(config-if)# switchport trunk native vlan 105 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.3 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-105 ↓ awplus(config-if)# exit ↓
NoteOpenFlowポートで タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加します。そのため、OpenFlowのアップストリームではアップリンクからのタグ付きパケットにより破棄カウンターが上昇しますが、実際には破棄されません。
NoteOpenFlowポートではFDBの学習は行われません。ヘアピンリンクがある場合、ヘアピリンリンクの通常ポートでFDB学習が行われます。
Noteスイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。
Noteサポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。
Note通信速度がワイヤーレートから数パーセント程度低下する場合があります。
NoteOpenFlowポートではジャンボフレームは未サポートです。
Noteshow openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。
Noteshow openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESCが本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。
NoteOpenFlowポートに対するQ-BRIDGE-MIBのdot1qPortIngressFilteringのSNMP Setは、未サポートです。
NotePC等の端末を接続するOpenFlowクライアントポートでは、VLANタグ付きパケットは未サポートです。

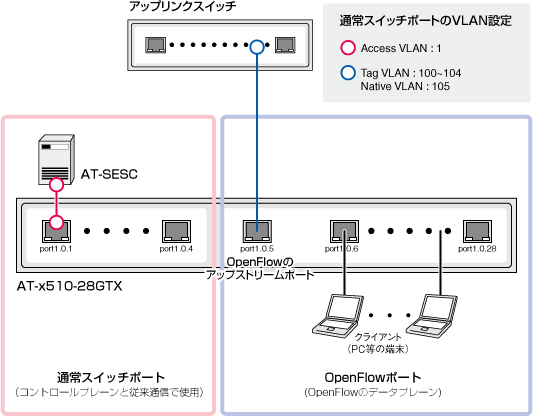

| 割り当てポート | スイッチポート1.0.1 |
| 割り当てVLAN | VLAN 1 |
| VLANインターフェースIPアドレス | 192.168.1.1/24 |
| OpenFlowポート番号 | 6653 |
| 割り当てポート | スイッチポート1.0.5～1.0.28 |
| OpenFlow内部制御用VLAN | VLAN 4090 |
| アップストリームポート | スイッチポート1.0.5 |
Noteアップリンクスイッチの接続は、本製品とAT-SESCのすべての設定が完了してから行ってください。
NoteVLAN 4090はパケット転送には使用しません。OpenFlowポートもデフォルト状態ではデフォルトVLAN(VID=1)がネイティブVLANに設定されているため、通常ポートのVLAN 1で受信したフラッディングされるパケットがOpenFlowポートにフラッディングされないようにするために本設定を行います。
| IPアドレス | 192.168.1.10 | |
| OpenFlow ポート番号 | 6653 | |
| 本OpenFlowスイッチに対するアップストリームポート設定 | port1.0.5 | |
| デバイス認証設定 | OpenFlowポート配下のデバイス(PC) | 以下どちらかを設定 ・VLAN ID "100～104" いずれかのネットワークにアサイン ・VLAN ID "0" または VLAN IDを指定しないネットワークにアサイン |
NoteAT-SESCから設定されるフローエントリーでは、デバイスにアサインするネットワークの設定によって、デバイスのパケットがOpenFlowのアップストリームポートから送信される際の動作が変わります。
- VLAN ID（1～4094）を指定したネットワークアサインの場合：OpenFlowのアップストリームポートから送信される際に該当VIDのVLANタグが付与されます。
- VLAN ID "0" または VLAN ID を指定しないネットワークの場合：OpenFlowのアップストリームポートから送信される際に VLANタグは付与されません。
NoteAT-SESCの基本的な使い方や、アップストリームポート設定、ネットワークのアサイン方法等、詳細はAT-SESCのマニュアルをご覧ください。
awplus# configure terminal ↓ awplus(config)# no stack 1 enable ↓ Warning: this will disable the stacking hardware on member-1. Are you sure you want to continue? (y/n): y 10:18:51 awplus VCS[824]: Deactivating Stacking Ports on stack member 1 awplus(config)# end ↓ awplus# awplus# write memory ↓ Building configuration... [OK] awplus# reboot ↓ reboot system? (y/n): y
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓
awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓
Note内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。
awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓
NoteAT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。
awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓
Noteopenflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、設定の保存をしてスイッチを再起動してください。
awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓ awplus(config-if)# no ipv6 mld snooping ↓
Note筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。
NoteOpenFlowポートで タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加します。そのため、OpenFlowのアップストリームではアップリンクからのタグ付きパケットにより破棄カウンターが上昇しますが、実際には破棄されません。
NoteOpenFlowポートではFDBの学習は行われません。
Noteスイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。
Noteサポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。
Note通信速度がワイヤーレートから数パーセント程度低下する場合があります。
NoteOpenFlowポートではジャンボフレームは未サポートです。
Noteshow openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。
Noteshow openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESC が本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。
NoteOpenFlowポートに対するQ-BRIDGE-MIBのdot1qPortIngressFilteringのSNMP Setは、未サポートです。
NoteOpenFlowポートでAMFゲストノード機能を使用するには、ヘアピンリンクが必須となります。
NoteAMFゲストノードを使用するには、AT-SESC側で、「スイッチに自身が送信したパケットを破棄するフローをインストールします。」のチェックボックスを外してください。
NoteOpenFlowポート配下にAMFゲストノードの機器を接続した場合、機器に対応するフローエントリーが無い、または消えたことにより機器宛の通信ができなくなっても、AMFマスター上ではそのことを検知しません。ゲストノード機器に対するフローエントリーが登録された状態を保つために、機器からは常にパケットが送信されるような設定（NTP、LLDP等）を行ってください。
NotePC等の端末を接続するOpenFlowクライアントポートでは、VLANタグ付きパケットは未サポートです。

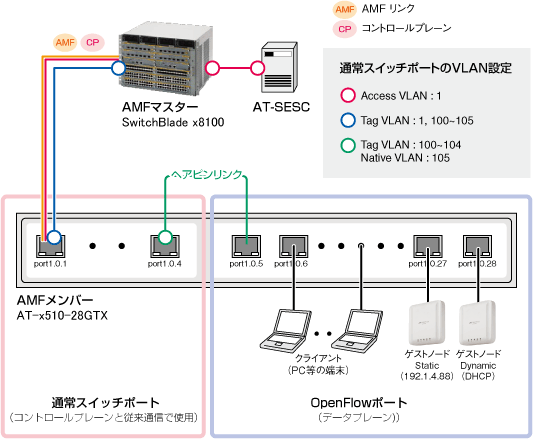

| 割り当てポート | スイッチポート1.0.1 | |
| 割り当てVLAN | VLAN 1 | |
| VLANインターフェースIPアドレス | 192.168.1.1/24 | |
| OpenFlowポート番号 | 6653 | |
| 割り当てポート | スイッチポート1.0.5～1.0.28 | |
| OpenFlow内部制御用VLAN | VLAN 4090 | |
| アップストリームポート | スイッチポート1.0.5 | |
| 割り当てポート | スイッチポート1.0.4 | 通常ポート |
| スイッチポート1.0.5 | OpenFlowポート | |
| VLAN設定 (通常ポート) | Tag VLAN 100～104, Native VLAN 105 | |
Noteヘアピンリンクの接続は、本製品とAT-SESCのすべての設定が完了してから行ってください。
NoteVLAN 4090はパケット転送には使用しません。OpenFlowポートもデフォルト状態ではデフォルトVLAN(VID=1)がネイティブVLANに設定されているため、通常ポートのVLAN 1で受信したフラッディングされるパケットがOpenFlowポートにフラッディングされないようにするために本設定を行います。
| IPアドレス | 192.168.1.10 | |
| OpenFlow ポート番号 | 6653 | |
| 本OpenFlowスイッチに対するアップストリームポート設定 | port1.0.5 | |
| OpenFlow設定 | 「スイッチに自身が送信したパケットを破棄するフローをインストールします。」のチェックをオフにします | |
| デバイス認証設定 | ゲストノード1,2 | VLAN ID 104 のネットワークにアサイン |
| OpenFlowポート配下のデバイス(PC) | 以下どちらかを設定 ・VLAN ID "100～104" いずれかのネットワークにアサイン ・VLAN ID "0" または VLAN IDを指定しないネットワークにアサイン |
|
| AMFネットワーク名 | atmf1 |
| AMFリンクポート | スイッチポート1.0.1 |
| AMFゲストクラス名 | TQ-guest_static |
| AMFゲストクラス名 | TQ-guest_dynamic |
| AMFゲストリンクポート（Static） | スイッチポート1.0.27 |
| AMFゲストリンクポート（Dynamic） | スイッチポート1.0.28 |
NoteAT-SESCから設定されるフローエントリーでは、デバイスにアサインするネットワークの設定によって、デバイスのパケットがOpenFlowのアップストリームポートから送信される際の動作が変わります。
- VLAN ID（1～4094）を指定したネットワークアサインの場合：OpenFlowのアップストリームポートから送信される際に該当VIDのVLANタグが付与されます。
- VLAN ID "0" または VLAN ID を指定しないネットワークの場合：OpenFlowのアップストリームポートから送信される際に VLANタグは付与されません。
NoteAT-SESCの基本的な使い方や、アップストリームポート設定、ネットワークのアサイン方法等、詳細はAT-SESCのマニュアルをご覧ください。
awplus# configure terminal ↓ awplus(config)# atmf network-name atmf1 ↓ awplus(config)# interface port1.0.1 ↓ awplus(config-if)# switchport atmf-link ↓ awplus(config-if)# exit ↓
awplus# configure terminal ↓ awplus(config)# no stack 1 enable ↓ Warning: this will disable the stacking hardware on member-1. Are you sure you want to continue? (y/n): y 10:18:51 awplus VCS[824]: Deactivating Stacking Ports on stack member 1 awplus(config)# end ↓ awplus# awplus# write memory ↓ Building configuration... [OK] awplus# reboot ↓ reboot system? (y/n): y
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓
awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓
Note内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。
awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓
NoteAT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。
awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓
Noteopenflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、設定の保存をしてスイッチを再起動してください。
awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓
Noteヘアピンリンクを使用した構成では、IGMP Snoopingを無効にすることは未サポートです。
Note筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。
awplus(config)# interface port1.0.5 ↓ awplus(config-if)# no ip igmp trusted query ↓ awplus(config-if)# no ip igmp trusted routermode ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.4 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-104 ↓ awplus(config-if)# switchport trunk native vlan 105 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.1 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-105 ↓ awplus(config-if)# exit ↓
NoteOpenFlowポートでは タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加するため、ヘアピンリンクのOpenFlowポートでは定常的に破棄カウンターが上昇しますが、実際には破棄されません。
NoteOpenFlowポートではFDBの学習は行われません。ヘアピンリンクがある場合、ヘアピリンリンクの通常ポートでFDB学習が行われます。
Noteスイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。
Noteサポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。
Note通信速度がワイヤーレートから数パーセント程度低下する場合があります。
NoteOpenFlowポートではジャンボフレームは未サポートです。
Noteshow openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。
Noteshow openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESCが本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。
NoteOpenFlowポートに対するQ-BRIDGE-MIBのdot1qPortIngressFilteringのSNMP Setは、未サポートです。
NoteAMFゲストノード機能の詳細は、「AMFゲストノード機能」をご参照ください。
| TQ-guest_static | |
| スイッチポート1.0.27 | |
| 192.1.4.88 |
| TQ-guest_dynamic | |
| スイッチポート1.0.28 | |
| DHCP |
awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# ip dhcp snooping ↓ awplus(config-if)# exit ↓
awplus(config)# int port1.0.4 ↓ awplus(config-if)# ip dhcp snooping trust ↓ awplus(config-if)# exit ↓
Note本製品の通常ポート配下のAMFメンバーに、ゲストノードが接続される場合は、AMFメンバーとの接続ポートもTrustedポートにしてください。
NoteOpenFlowポート配下のゲストノードは、デバイス種別（modeltypeコマンド）が 「other」で、かつゲストノードの機器情報を取得する方法（discoveryコマンド）が「static」以外の場合、AMFネットワークに参加するためには、ヘアピンリンクを経由してAMFメンバーと通信するためのフローエントリーが必要です。
(C) 2015 - 2017 アライドテレシスホールディングス株式会社
PN: 613-002499 Rev.A
