バーチャルシャーシスタック（VCS） / 応用

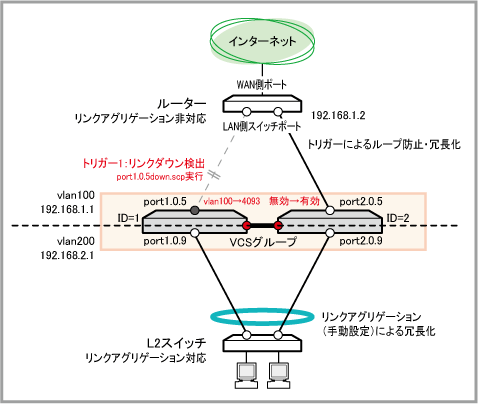

• ルーター接続用ポート1.0.5（正常時アクティブポート）のリンクダウン（インターフェーストリガーで検出）
  → リンクダウンしたポート1.0.5を待避用のvlan4093に移動し、スタンバイしていたポート2.0.5を有効に設定します。




  リンクダウンしたポート1.0.5を待避用のvlan4093に移動するのは、次にポート1.0.5がリンクアップしたとき、ポート1.0.5とポート2.0.5の両ポートがリンクアップ状態となってループなどの通信障害が発生するのを防ぐためです。

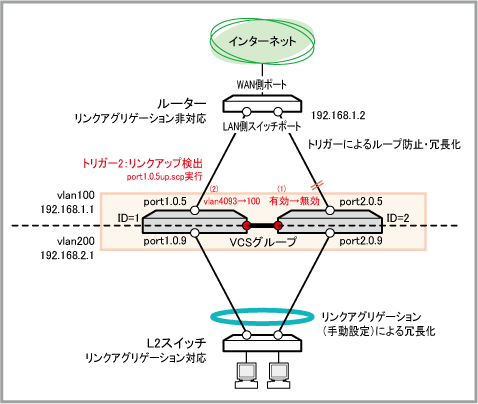

• ルーター接続用ポート1.0.5（正常時アクティブポート）のリンクアップ（インターフェーストリガーで検出）
  → ポート2.0.5を無効化してスタンバイ状態に戻し、リンクアップしたポート1.0.5を待避用のvlan4093から元のvlan100に戻します。




  ポート1.0.5がアップしてから、インターフェーストリガーによってポート2.0.5が無効化されるまでの間、両方のポートがリンクアップしている状態となりますが、この間ポート1.0.5は待避用のvlan4093に所属しているため、ループなどの通信障害は発生しません。

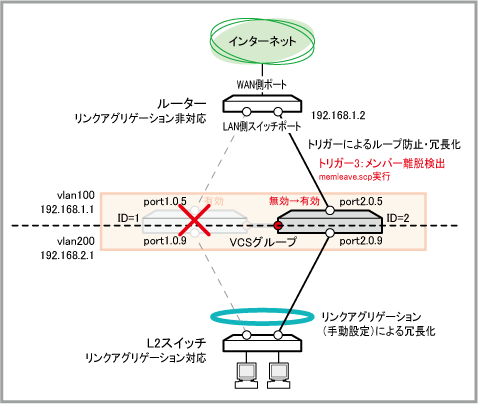

• VCSメンバーの離脱（スタックメンバートリガーで検出）
  → ポート1.0.5（正常時アクティブポート）が待避用のvlan4093に所属している場合はこれを元のvlan100に戻した上で、両方のポートを有効に設定します。

  両方のポートを有効化するのは、スタックメンバートリガーではどのメンバーが離脱したかを判断できないためです。実際には離脱によりどちらか一方のポートは存在しなくなるため、そのポートに対する有効化のコマンドはエラーとなり、結果的に残っているメンバーのポートだけが有効となります。

  スタックモジュールや両方のスタックケーブルに障害が発生したとき、スレーブは「Disabled Master」状態に遷移して全スイッチポートをリンクダウンし、両方が「Active Master」（通常のマスター）となって通信障害が発生するのを防ぎます。このとき、全スイッチポートをリンクダウンした「Disabled Master」は「全ポート無効化」以外に何も設定されていない状態となります。また、「Disabled Master」では、Disabled Masterトリガー以外のスタックトリガーは動作しないため、スタックメンバートリガーで両方のポートを有効化しても、「Disabled Master」側ではトリガーが実行されないため、結果的に「Disabled Master」側のポートは有効化されません。




  ※上図はID=1のメンバーが離脱した場合です。

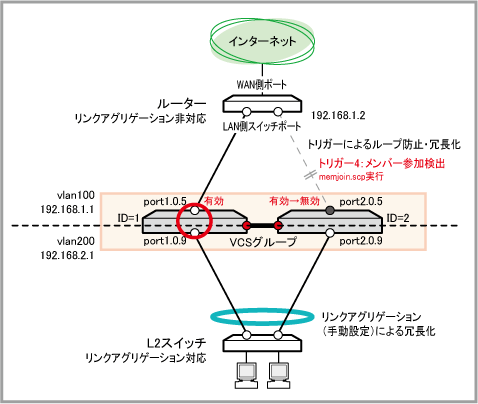

• VCSメンバーの参加（復帰）（スタックメンバートリガーで検出）
  ポート2.0.5（正常時スタンバイポート）を無効に設定します。

  トリガーではどのメンバーが参加したかを判断できないため、正常時はID=1側のポート1.0.5を使用するものとします。




  ※上図はID=1のメンバーが復帰した場合です。


Note - 本例では、トリガースクリプト内で待避用VLAN（本例ではvlan4093）の作成・削除を行っています。そのため、このVLANを通常の設定では使用しないでください。

1. ID=1メンバー側のポート1.0.5を正常時のアクティブポート、ID=2メンバー側のポート2.0.5を正常時のスタンバイポートとします。そのため、初期状態ではポート2.0.5を明示的に無効化して、使用不可に設定しておきます。


   awplus(config)# interface port2.0.5 ↓ awplus(config-if)# shutdown ↓ awplus(config-if)# exit ↓



2. スパニングツリープロトコルを有効にしている場合（本製品の初期状態ではRSTPが有効）、ルーター接続用の2つのポートはエッジポートに設定しておきます。エッジポートではフォワーディング状態への高速遷移が有効になるため、リンクアップ後すぐに通信が可能となります。


   awplus(config)# interface port1.0.5,port2.0.5 ↓ awplus(config-if)# spanning-tree edgeport ↓ awplus(config-if)# exit ↓



3. L2スイッチ接続用の2つのポートにリンクアグリゲーション（手動設定）の設定を行います。L2スイッチ側の対向ポートにも同様の設定をしてください。


   awplus(config)# interface port1.0.9,port2.0.9 ↓ awplus(config-if)# static-channel-group 1 ↓ awplus(config-if)# exit ↓



4. 必要に応じてIPの経路情報を設定してください。ここではデフォルト経路をルーターのLAN側インターフェース（192.168.1.2）に向けます。


   awplus(config)# ip route 0.0.0.0/0 192.168.1.2 ↓



5. editコマンドなどを使って、トリガーから呼び出す4つのスクリプトファイルを作成します。なお、以下のスクリプトは実際の構成にあわせてポート番号などを変更してください。


   • ルーター接続用であるポート1.0.5（正常時アクティブポート）のリンクダウンを検出したときに実行するスクリプト「flash:/port1.0.5down.scp」を次の内容で作成します。


     enable configure terminal vlan database vlan 4093 interface port1.0.5 switchport access vlan 4093 interface port2.0.5 no shutdown



   • ルーター接続用であるポート1.0.5（正常時アクティブポート）のリンクアップを検出したときに実行するスクリプト「flash:/port1.0.5up.scp」を次の内容で作成します。


     enable configure terminal interface port2.0.5 shutdown interface port1.0.5 switchport access vlan 100 vlan database no vlan 4093



   • スタックメンバーの離脱を検出したときに実行するスクリプト「flash:/memleave.scp」を次の内容で作成します。


     enable configure terminal interface port1.0.5 switchport access vlan 100 no shutdown interface port2.0.5 no shutdown vlan database no vlan 4093



   • スタックメンバーの参加（復帰）を検出したときに実行するスクリプト「flash:/memjoin.scp」を次の内容で作成します。


     enable configure terminal interface port2.0.5 shutdown



6. ルーター接続用ポートのリンクアップ・ダウンやスタックメンバーの離脱・参加を検出し、対応するスクリプトを自動実行するため、4つのトリガーを作成します。


   Note - scriptコマンドではスクリプトファイルの場所をデバイス名付きの絶対パスで指定してください。



   • ルーター接続用ポート1.0.5（正常時アクティブポート）のリンクダウンを検出したときに、スクリプト「flash:/port1.0.5down.scp」を実行するインターフェーストリガー「1」を作成します。


     awplus(config)# trigger 1 ↓ awplus(config-trigger)# type interface port1.0.5 down ↓ awplus(config-trigger)# script 1 flash:/port1.0.5down.scp ↓ awplus(config-trigger)# exit ↓



   • ルーター接続用ポート1.0.5（正常時アクティブポート）のリンクアップを検出したときに、スクリプト「flash:/port1.0.5up.scp」を実行するインターフェーストリガー「2」を作成します。


     awplus(config)# trigger 2 ↓ awplus(config-trigger)# type interface port1.0.5 up ↓ awplus(config-trigger)# script 1 flash:/port1.0.5up.scp ↓ awplus(config-trigger)# exit ↓



   • スタックメンバーの離脱を検出したときに、スクリプト「flash:/memleave.scp」を実行するスタックメンバートリガー「3」を作成します。


     awplus(config)# trigger 3 ↓ awplus(config-trigger)# type stack member leave ↓ awplus(config-trigger)# script 1 flash:/memleave.scp ↓ awplus(config-trigger)# exit ↓



   • スタックメンバーの参加（復帰）を検出したときに、スクリプト「flash:/memjoin.scp」を実行するスタックメンバートリガー「4」を作成します。


     awplus(config)# trigger 4 ↓ awplus(config-trigger)# type stack member join ↓ awplus(config-trigger)# script 1 flash:/memjoin.scp ↓ awplus(config-trigger)# exit ↓



7. 以上で設定は完了です。


awplus# show trigger ↓ TR# Type & Details Description Ac Te Tr Repeat #Scr Days/Date ------------------------------------------------------------------------------- 001 Interface (port... Y N Y Continuous 1 smtwtfs 002 Interface (port... Y N Y Continuous 1 smtwtfs 003 Stack member (l... Y N Y Continuous 1 smtwtfs 004 Stack member (j... Y N Y Continuous 1 smtwtfs ------------------------------------------------------------------------------- awplus# show trigger full ↓ Trigger Configuration Details ------------------------------------------------------------ Trigger ..................... 1 Description ................. <no description> Type and details ............ Interface (port1.0.5 down) Days ........................ smtwtfs After ....................... 00:00:00 Before ...................... 23:59:59 Active ...................... Yes Test ........................ No Trap ........................ Yes Repeat ...................... Continuous Modified .................... Fri Jun 4 22:03:19 2010 Number of activations ....... 0 Last activation ............. not activated Number of scripts ........... 1 1. flash:/port1.0.5down.scp 2. <not configured> 3. <not configured> 4. <not configured> 5. <not configured> ...

awplus# show log | begin TRIGGER ↓ 2010 Jun 4 22:07:20 user.notice awplus TRIGGER[25276]: Trigger 1 activated 2010 Jun 4 22:07:21 user.notice awplus IMISH[25281]: [SCRIPT] enable 2010 Jun 4 22:07:21 user.notice awplus IMISH[25281]: [SCRIPT] configure terminal 2010 Jun 4 22:07:21 user.notice awplus IMISH[25281]: [SCRIPT] vlan database 2010 Jun 4 22:07:21 user.notice awplus IMISH[25281]: [SCRIPT] vlan 4093 2010 Jun 4 22:07:22 user.notice awplus IMISH[25281]: [SCRIPT] interface port1.0.5 2010 Jun 4 22:07:22 user.notice awplus IMISH[25281]: [SCRIPT] switchport access vlan 4093 2010 Jun 4 22:07:22 user.notice awplus IMISH[25281]: [SCRIPT] interface port2.0.5 2010 Jun 4 22:07:22 user.notice awplus IMISH[25281]: [SCRIPT] no shutdown 2010 Jun 4 22:07:22 user.notice awplus IMISH[25281]: [SCRIPT] exit 2010 Jun 4 22:07:25 user.warning awplus NSM[1053]: Port up notification received for port2.0.5

Note - コマンド実行イベントには、トリガースクリプト内のコマンドだけでなく、CLIから入力したコマンドも含まれます。なお、ログに記録されるのは実行に成功したコマンドラインだけです。エラーになったコマンドラインは記録されません。また、コマンド処理部に渡されたコマンドライン文字列がそのまま記録されるため、コマンドを省略形で実行した場合は省略形が記録されます。

• copy

• delete

• dir

• edit

• mkdir

• rmdir

• show file


<VCSHOSTNAME>-<MEMBERID>/<ABSOLUTEPATH>


Note - <ABSOLUTEPATH>にSD/SDHCカード（デバイス名「card」）上のパスを指定することはできません。詳しくは次の「注意・補足事項」をご覧ください。

vcg-2/flash:/backup/config/sample.cfg


1. remote-loginコマンドでスレーブにログインし、スレーブ上でSDカードからフラッシュメモリーにファイルをコピーします。


   vcg# remote-login 2 ↓ Type 'exit' to return to vcg. AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx vcg-2> enable ↓ vcg-2# copy card:/oncard.cfg flash:/ ↓



2. exitコマンドでマスターに戻り、スレーブのフラッシュメモリーからマスター（VCSグループ）にファイルをコピーします。


   vcg-2# exit ↓ vcg# copy vcg-2/flash:/oncard.cfg flash:/ ↓
